Presentation Transcript


Cda r2

CDA R2標準應用簡介


Cda r2

大綱

  • CDAR2簡介

  • CDAR2應用情境

  • CDAR2與HL7 v3說明

  • Hl7v3資料型態物件架構

  • CDAR2內容說明

  • CDAR2範例說明

  • HL7v3資料型態

  • CDAR2其他說明

  • 電子病歷標準制定過程


Cda r21

CDAR2簡介


Cda r2

CDA標準文件

如需正版文件,請向HL7Taiwan或其他管道購買。


Cda r2

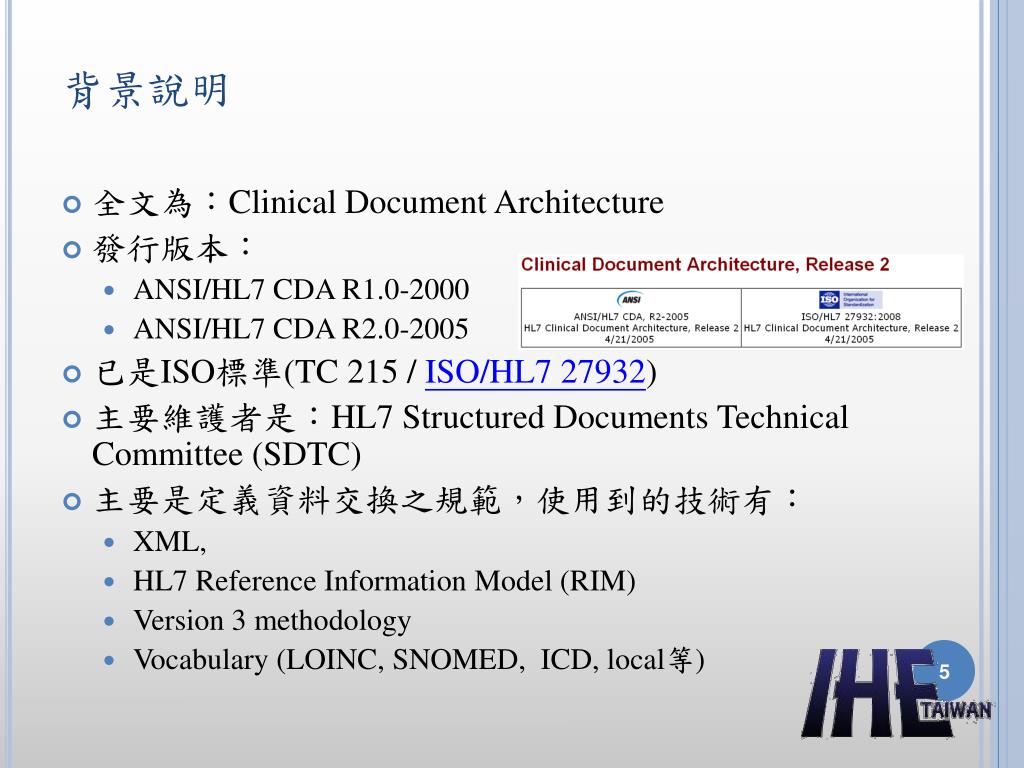

背景說明

  • 全文為:Clinical Document Architecture

  • 發行版本:

    • ANSI/HL7 CDA R1.0-2000

    • ANSI/HL7 CDA R2.0-2005

  • 已是ISO標準(TC 215 / ISO/HL7 27932)

  • 主要維護者是:HL7 Structured Documents Technical Committee (SDTC)

  • 主要是定義資料交換之規範,使用到的技術有:

    • XML,

    • HL7 Reference Information Model (RIM)

    • Version 3 methodology

    • Vocabulary (LOINC,SNOMED, ICD, local等)


Cda r2

甚麼是電子文件

  • 從XML角度,任何一種都是“document”。

  • Documents從醫療的角度:

    • 表現出歷史醫療記錄格式。

    • 把分散的資料及片斷病歷敍述整合在一起。

  • CDA的目的就是將健康照護過程中所產生的電子文件進行規範。


Cda r2

定義CDA特性

  • Persistence:可作為永久儲存之格式

    • 採XML技術可永久儲存。

  • Stewardship:可供文件管理系統管理

    • 內含版本控管機制與其他文件資訊,可供DMS來使用。

  • Potential for authentication:可具備鑑別性

    • 因是電子文件可被簽章。

  • Context:文件具有脈絡性

    • 透過CDA的結構描述,可將文字敘述中的前後文關係表達出來。

  • Wholeness:欄位具備完整性

    • 透過CDA R2的結構可充分表達病歷文件之資訊。

  • Human readability:資訊可由人直接讀取

    • 透過瀏覽設計可得到與紙本病歷相同樣式,滿足閱讀習慣。


Cda r2 xml

CDAR2xml檔

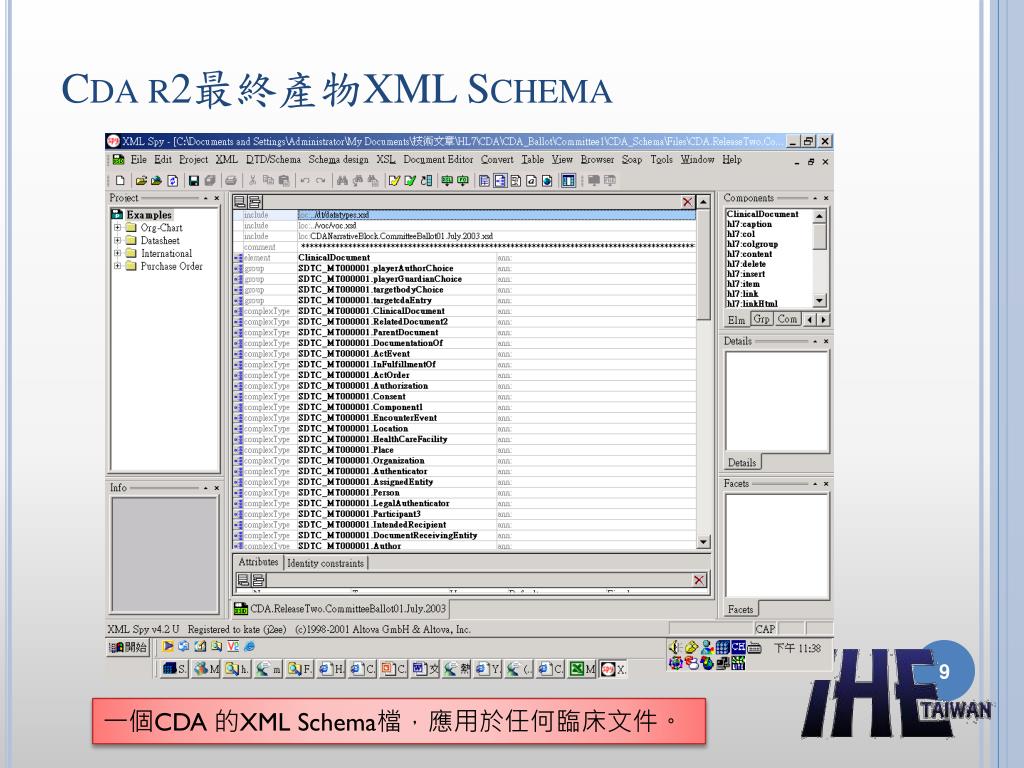

Cda r2 xml schema

Cda r2最終產物XML Schema

一個CDA 的XML Schema檔,應用於任何臨床文件。


Cda r22

Cdar2應用情境


Cda r2

病理學家角度:

符合CAP/ACoS標準的資料輸入模式。

資料來源:Liora Alschuler


Cda r2

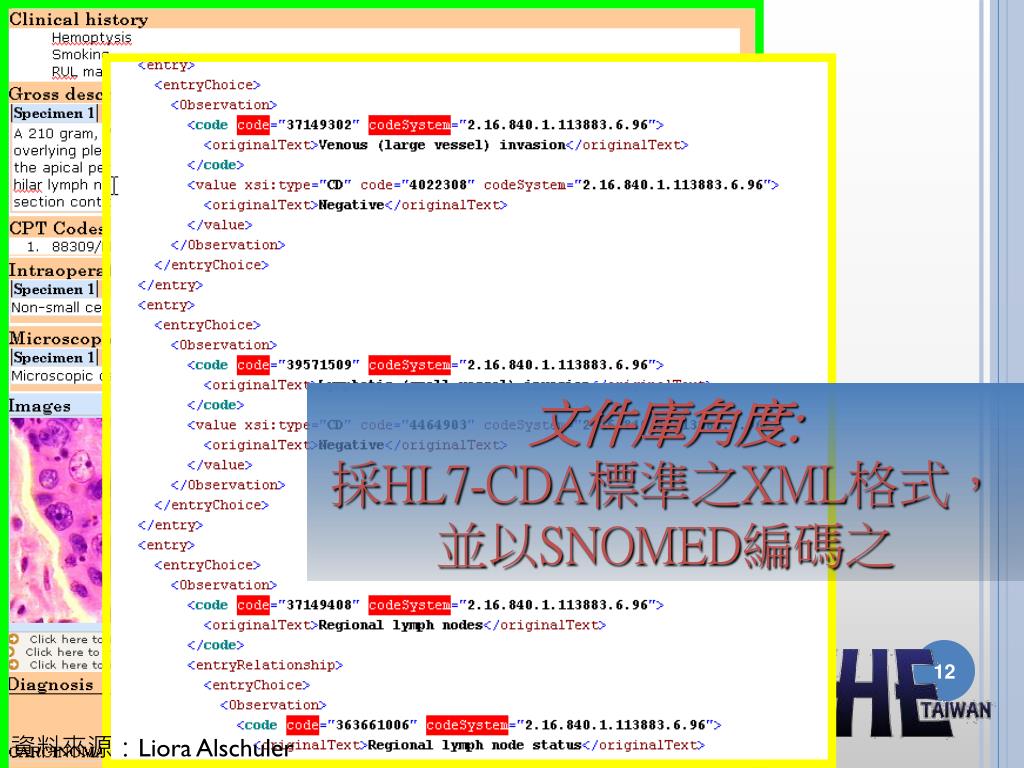

文件庫角度:

採HL7-CDA標準之XML格式,並以SNOMED編碼之

資料來源:Liora Alschuler

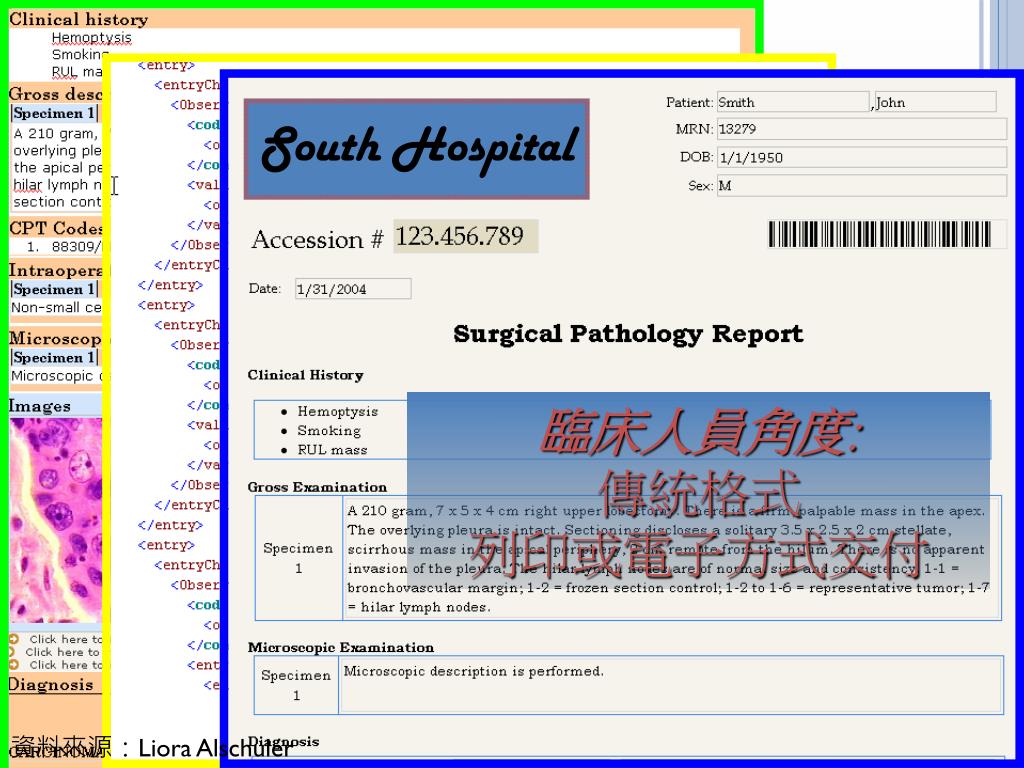

Cda r2

South Hospital

臨床人員角度:

傳統格式

列印或電子方式交付

資料來源:Liora Alschuler


Cda r2

South Hospital

應用服務角度:

過濾無關資料、並自動計算

資料來源:Liora Alschuler


Cda r2 hl7 v3

CDAR2與hl7 v3說明


Cda r mim

CDA 本文

CDA 檔頭

CDA 條目

CDA R-MIM結構圖

外部參照

參考CDAR2標準文件

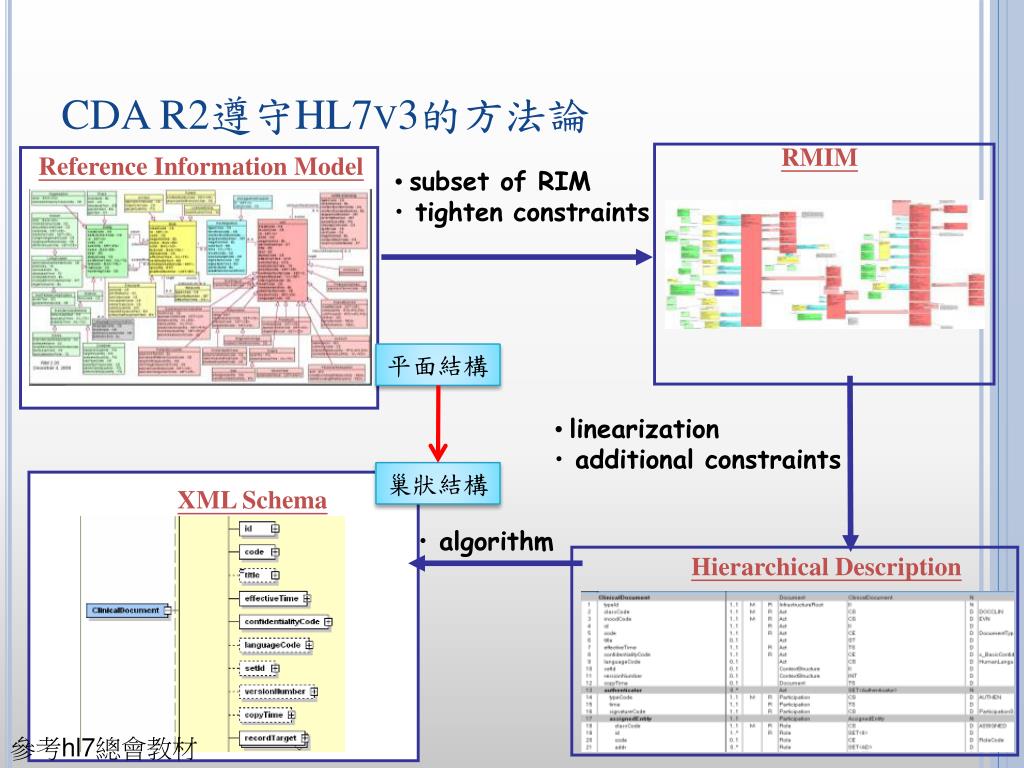

Cda r2 hl7v3

CDAR2遵守HL7v3的方法論

RMIM

Reference Information Model

  • subset of RIM

  • tighten constraints

平面結構

  • linearization

  • additional constraints

巢狀結構

XML Schema

  • algorithm

Hierarchical Description

參考hl7總會教材


Cda r2

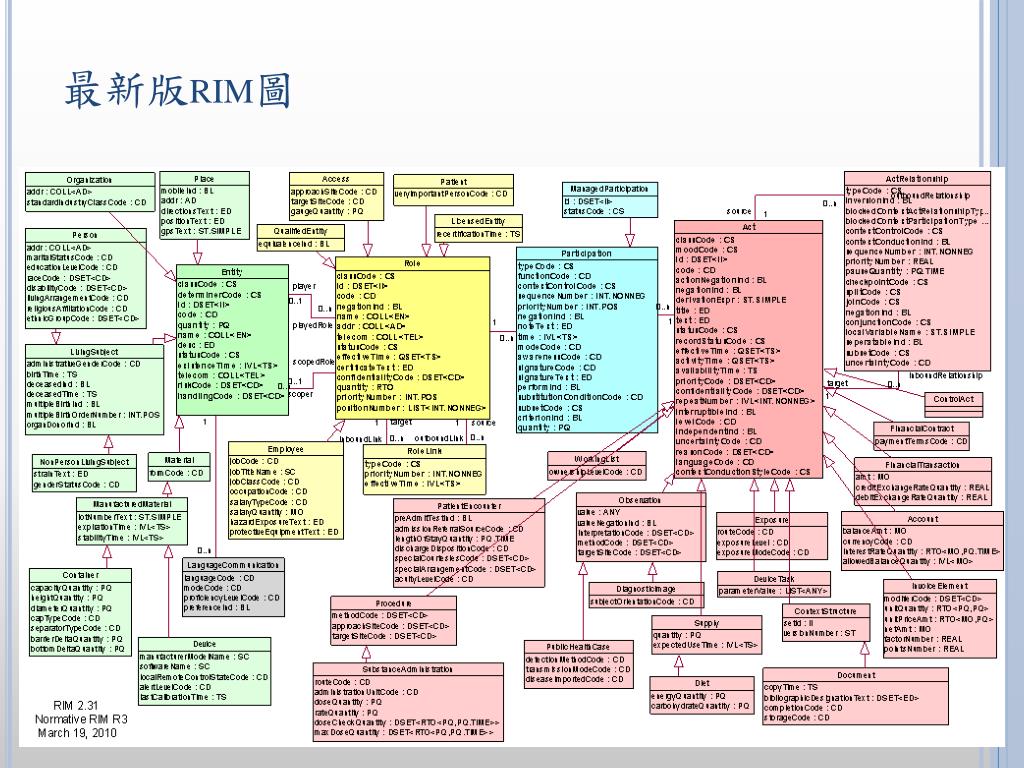

最新版rim圖


Cda r2

Act - Actions

Order, Observe, Encounter, Account

Entity - People, Places, Things

Person, Location, Blood

Role

Patient, Location of Care, Specimen.

Act_Relationship

Connects Acts.

Participation

Connects Roles to Acts.

Role_Link

Connects Roles.

六個核心物件


Cda r2

Non Core

Non Core

Non Core

has

participates in

plays

scopes

has

source

has

target

has

target

has

source

RIM類別關係

Participation

Entity

Role

Act

Role_Link

Act_Relationship


Roles entities played and scoped

Roles與Entities之關聯 “Played and Scoped”

市立聯合醫院

台大醫院

Scoped

By

Scoped

By

醫師

病人

Plays

Plays

范士展


Acts roles relations and participants

Acts與Roles之關聯 Relations and Participants

Role

Participating Roles

Related Acts

Act

Entities in Roles participate in acts via Participations.

Acts are related to other acts via ActRelationShips.

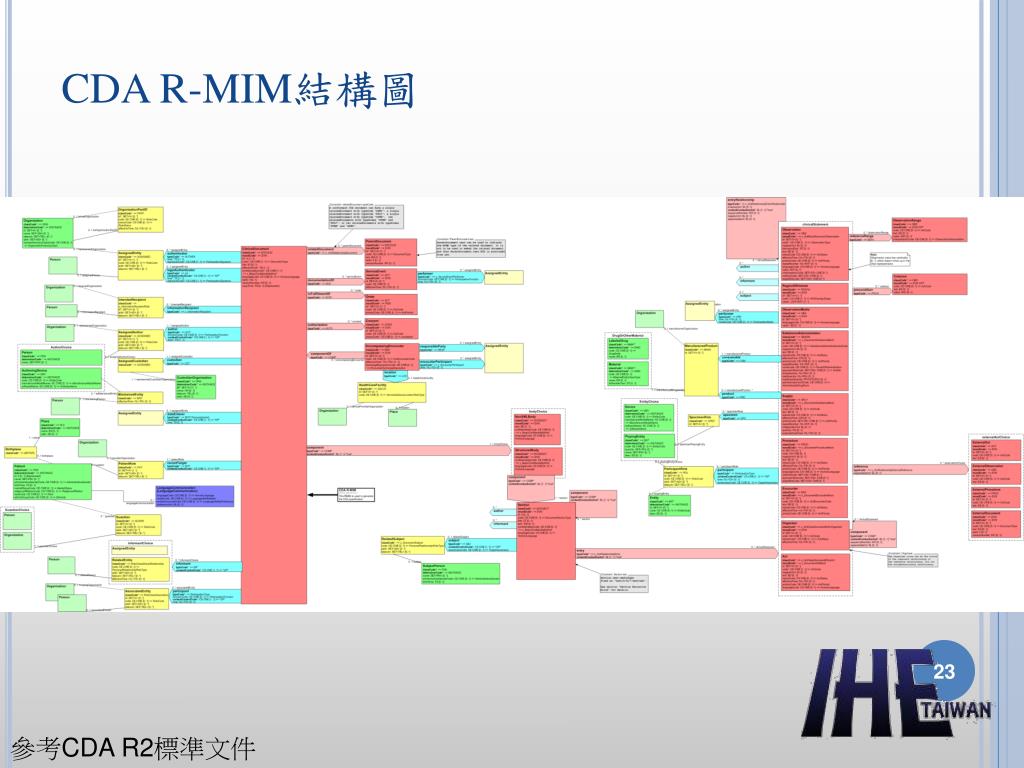

Cda r mim1

CDA R-MIM結構圖

參考CDAR2標準文件

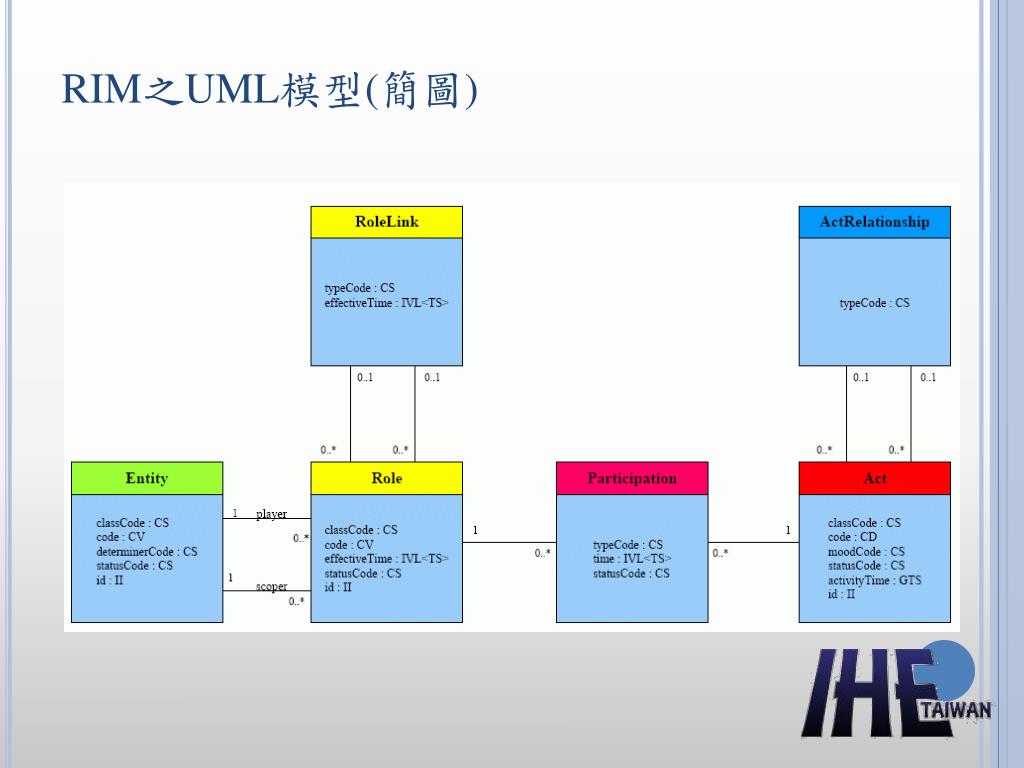

Rim uml

RIM之UML模型(簡圖)


Cda r2

RIM之編碼概念


Cda r2

RIM之限制式概念

此時應警覺,使用UML似乎有點問題了

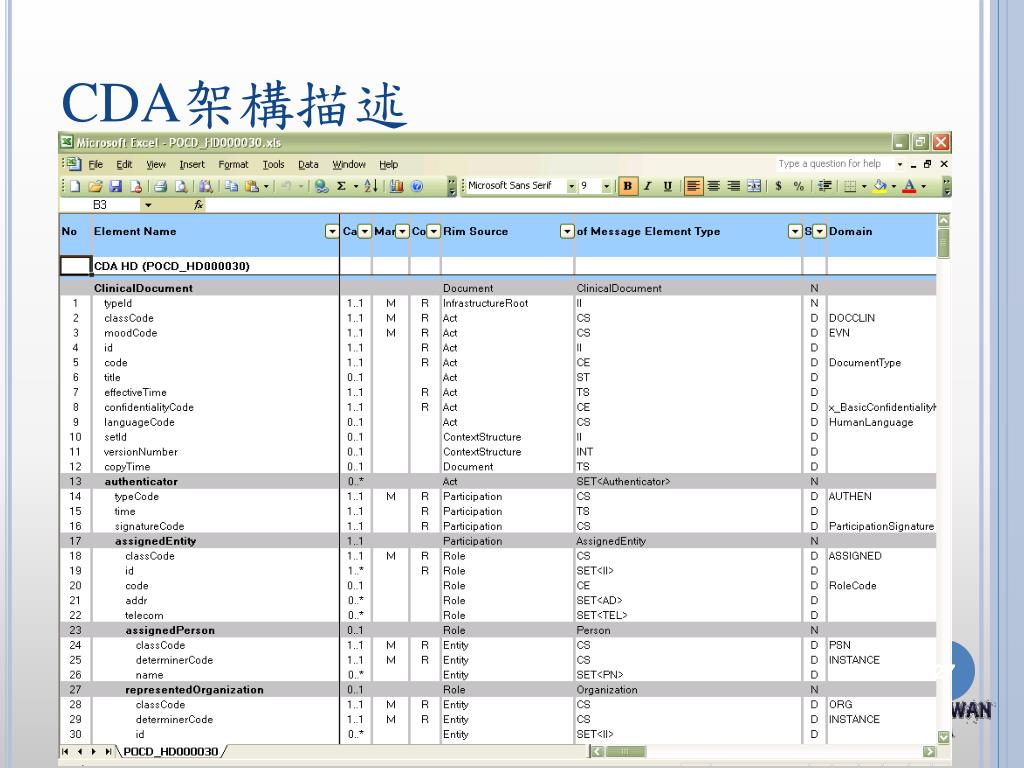

Cda r2

CDA架構描述


Cda r2 xml schema1

Cda r2最終產物XML Schema

一個CDA 的XML Schema檔,應用於任何臨床文件。


Cda schema

CDA Schema 結構─ 檔頭部分

Document identification and classification

Participants

Related documents/events

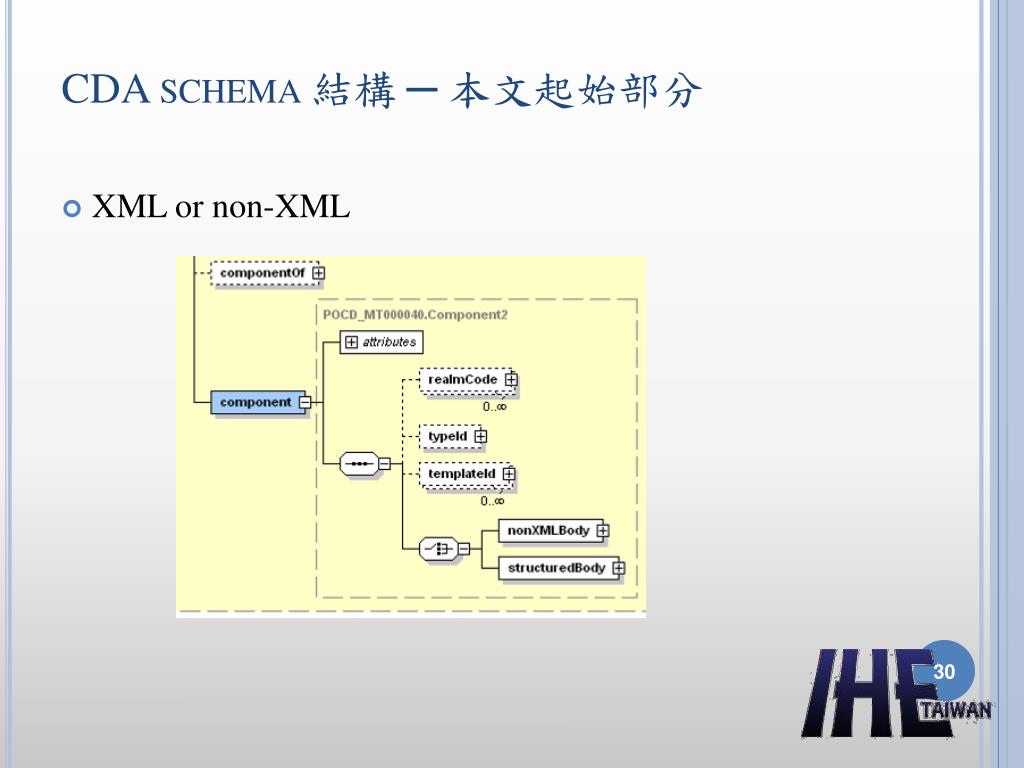

Cda schema1

CDA schema 結構 ─本文起始部分

  • XML or non-XML

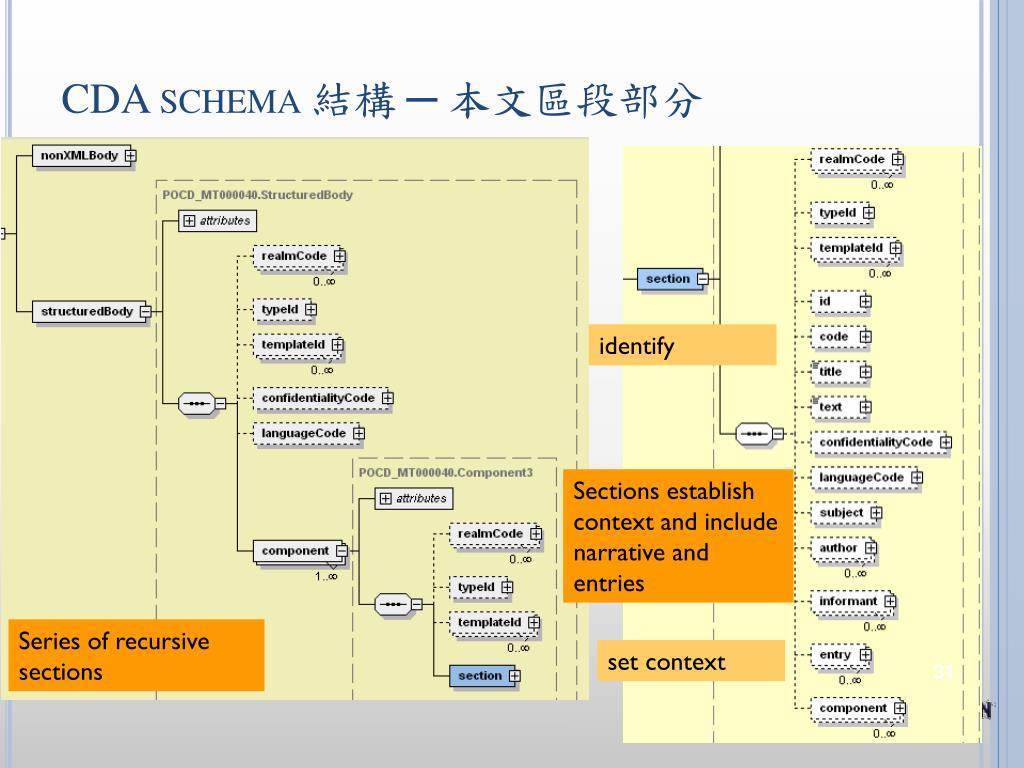

Cda schema2

CDA schema 結構 ─本文區段部分

identify

Sections establish context and include narrative and entries

Series of recursive sections

set context


Cda r2

區段敘述內容部分

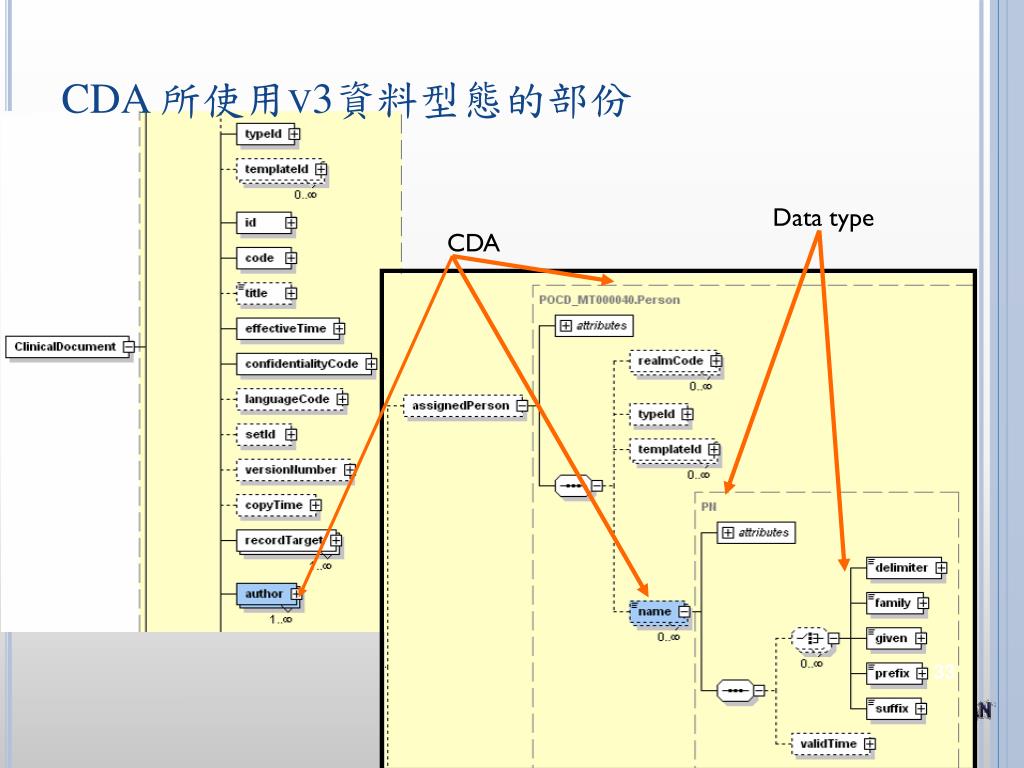

Cda v3

CDA 所使用v3資料型態的部份

Data type

CDA


Hl7 v3

Hl7v3資料型態物件架構


Cda r2

以UML表達


Fundamental data types

Fundamental Data Types

DataValue (ANY): 所有資料值的最基本屬性。就好像物件導向中的object類別。

Boolean (BL): 二元值。BL可能的內容值為 true 或 false,或者其他內容值,但都視為NULL。

BooleanNonNull (BN): BN是限制Boolean不可為NULL。


Quantity data types

Quantity Data Types

Physical Quantity (PQ): 量測的數量型態。

Physical Quantity Representation (PQR): 量測的數量型態,但是其單位是遵循某編碼系統。可作為PQ另一種表達方式。

Monetary Amount (MO): 貨幣數量型態。

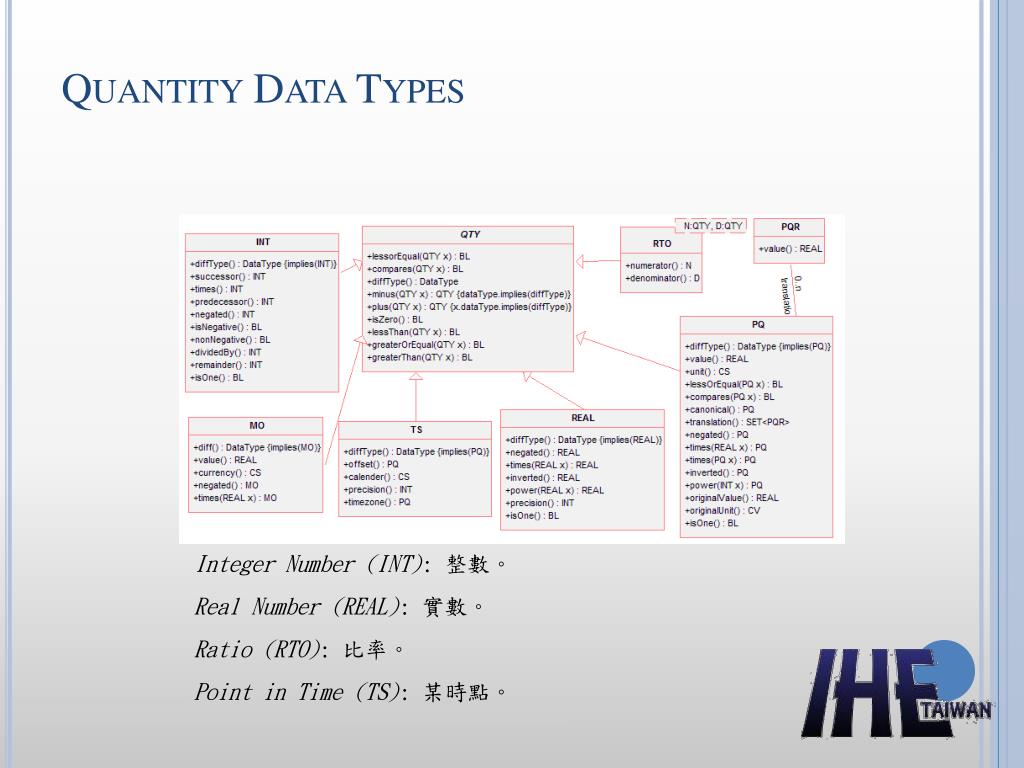

Quantity data types1

Quantity Data Types

Integer Number (INT): 整數。

Real Number (REAL): 實數。

Ratio (RTO): 比率。

Point in Time (TS): 某時點。


Generic data types

Generic Data Types

在程式語言領域中,稱之為泛型

Interval (IVL):某排序資料型態的區間值集合。

Sequence (LIST): 已排序之項目集合。

Set (SET): 未排序之項目集合

Bag (BAG): 未排序之項目集合,但每個項目又可以包含更多項目。


Timing specification data types

Timing Specification Data Types

Periodic Interval of Time (PIVL): 週期性發生的區段時間。

Event-Related Periodic Interval of Time (EIVL):基於某活動所引發之特殊性周期性時間區間。.

General Timing Specification (GTS):概念性任意時間區間集合。(last Tuesday of each month)

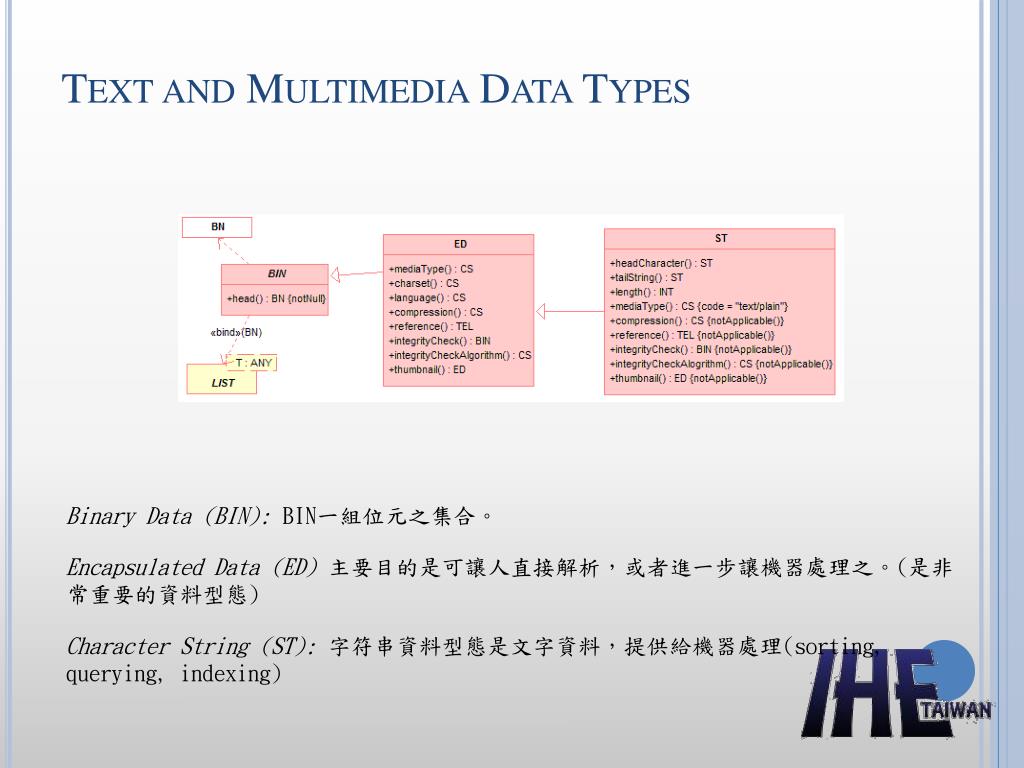

Text and multimedia data types

Text and Multimedia Data Types

Binary Data (BIN): BIN一組位元之集合。

Encapsulated Data (ED)主要目的是可讓人直接解析,或者進一步讓機器處理之。(是非常重要的資料型態)

Character String (ST): 字符串資料型態是文字資料,提供給機器處理(sorting, querying, indexing)

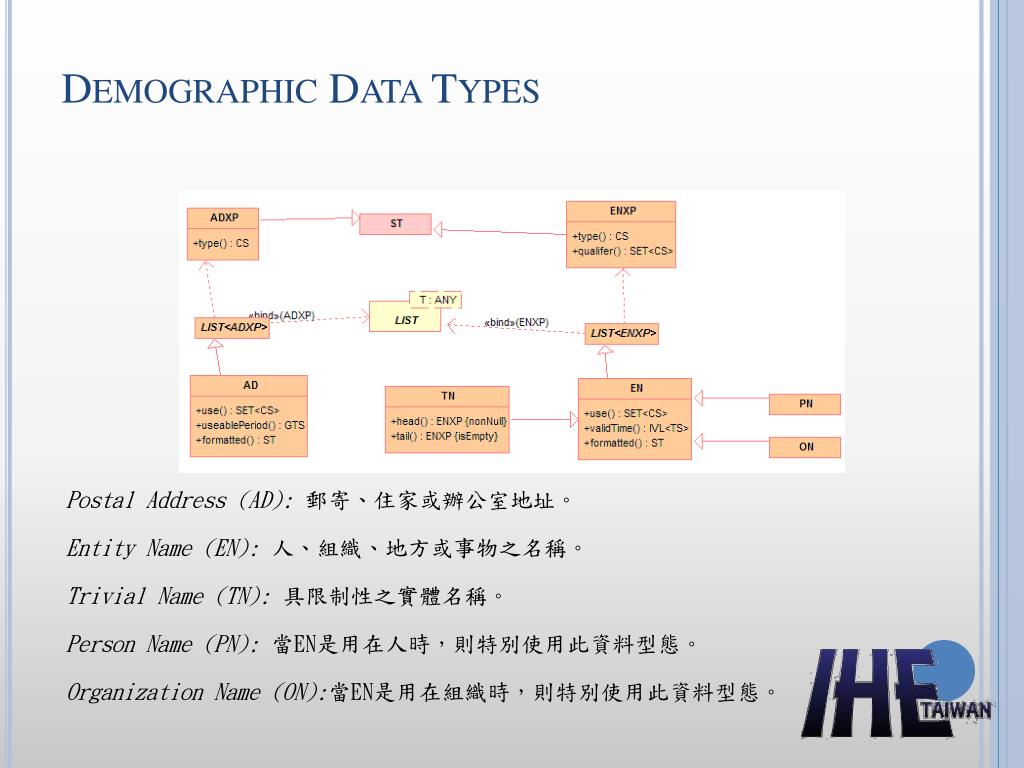

Demographic data types

Demographic Data Types

Postal Address (AD):郵寄、住家或辦公室地址。

Entity Name (EN):人、組織、地方或事物之名稱。

Trivial Name (TN):具限制性之實體名稱。

Person Name (PN):當EN是用在人時,則特別使用此資料型態。

Organization Name (ON):當EN是用在組織時,則特別使用此資料型態。

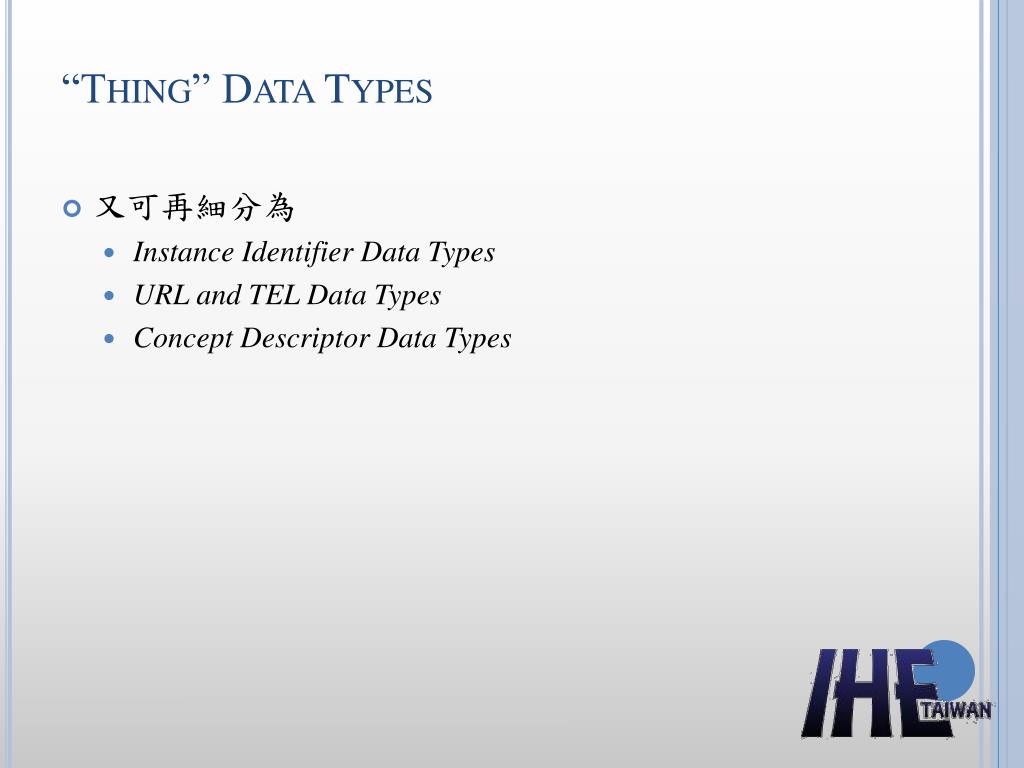

Thing data types

“Thing” Data Types

  • 又可再細分為

    • Instance Identifier Data Types

    • URL and TEL Data Types

    • Concept Descriptor Data Types

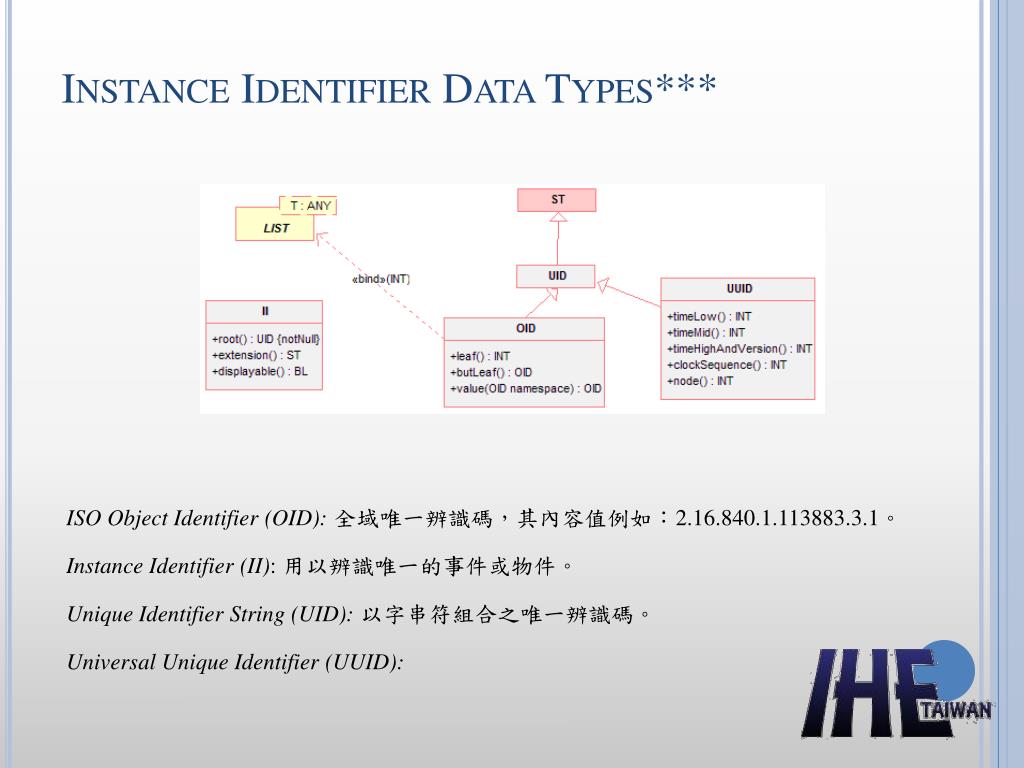

Instance identifier data types

Instance Identifier Data Types***

ISO Object Identifier (OID): 全域唯一辨識碼,其內容值例如:2.16.840.1.113883.3.1。

Instance Identifier (II): 用以辨識唯一的事件或物件。

Unique Identifier String (UID):以字串符組合之唯一辨識碼。

Universal Unique Identifier (UUID):

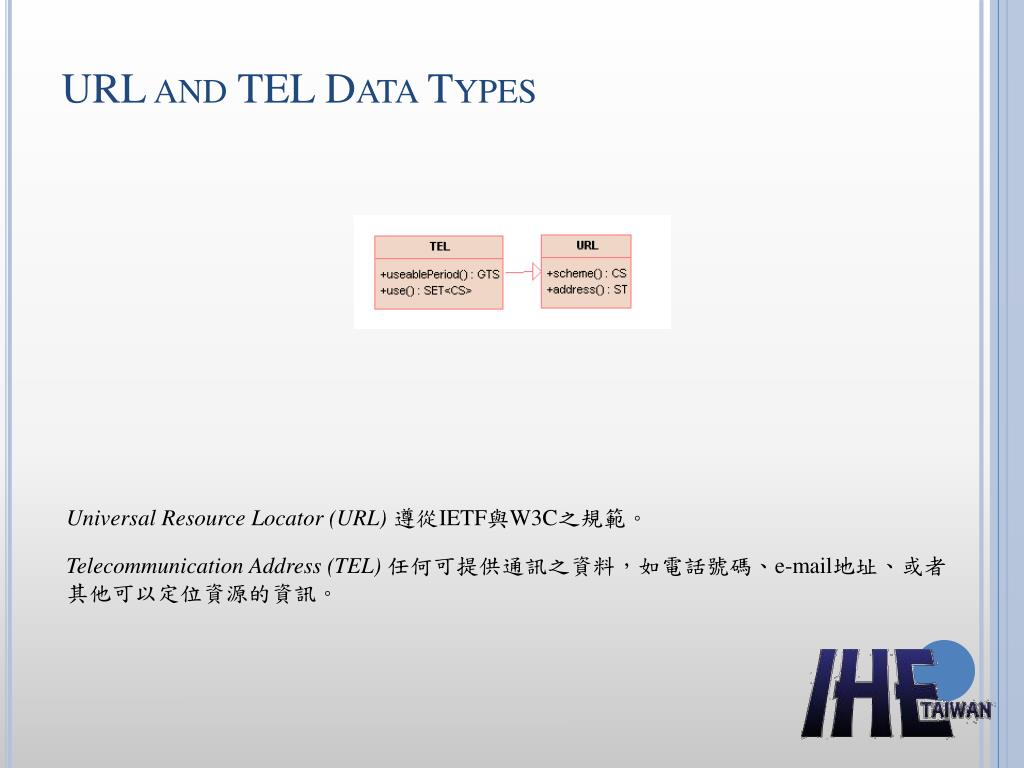

Url and tel data types

URL and TEL Data Types

Universal Resource Locator (URL)遵從IETF與W3C之規範。

Telecommunication Address (TEL)任何可提供通訊之資料,如電話號碼、e-mail地址、或者其他可以定位資源的資訊。

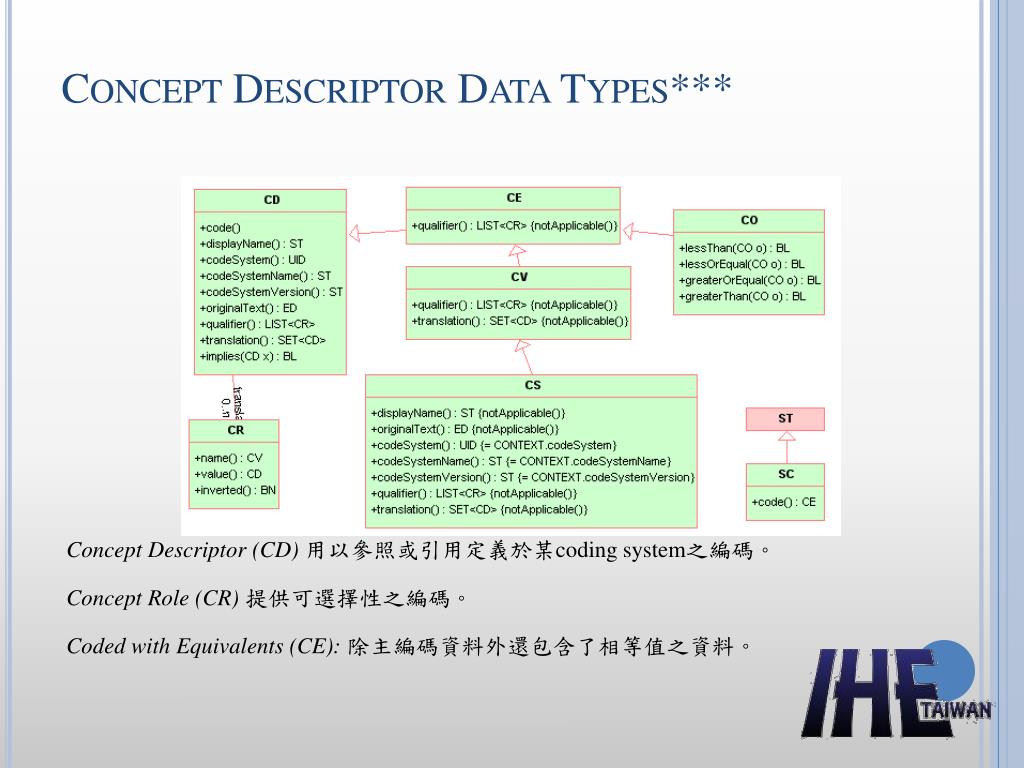

Concept descriptor data types

Concept Descriptor Data Types***

Concept Descriptor (CD)用以參照或引用定義於某coding system之編碼。

Concept Role (CR)提供可選擇性之編碼。

Coded with Equivalents (CE):除主編碼資料外還包含了相等值之資料。


Concept descriptor data types1

Concept Descriptor Data Types***

Coded Value (CV):包含編碼資料只包含了編碼、編碼系統與可選的顯示名稱與原始文字

Coded Simple Value (CS):編碼資料為簡化格式,主要是因其編碼未有預設值。現階段只能知道編碼系統與其版本。

Coded Ordinal (CO): 編碼資料具排序。

Character String with Code (SC):一個字符串可能有攜帶編碼。


Cda r23

CDAR2內容說明


Cda r2

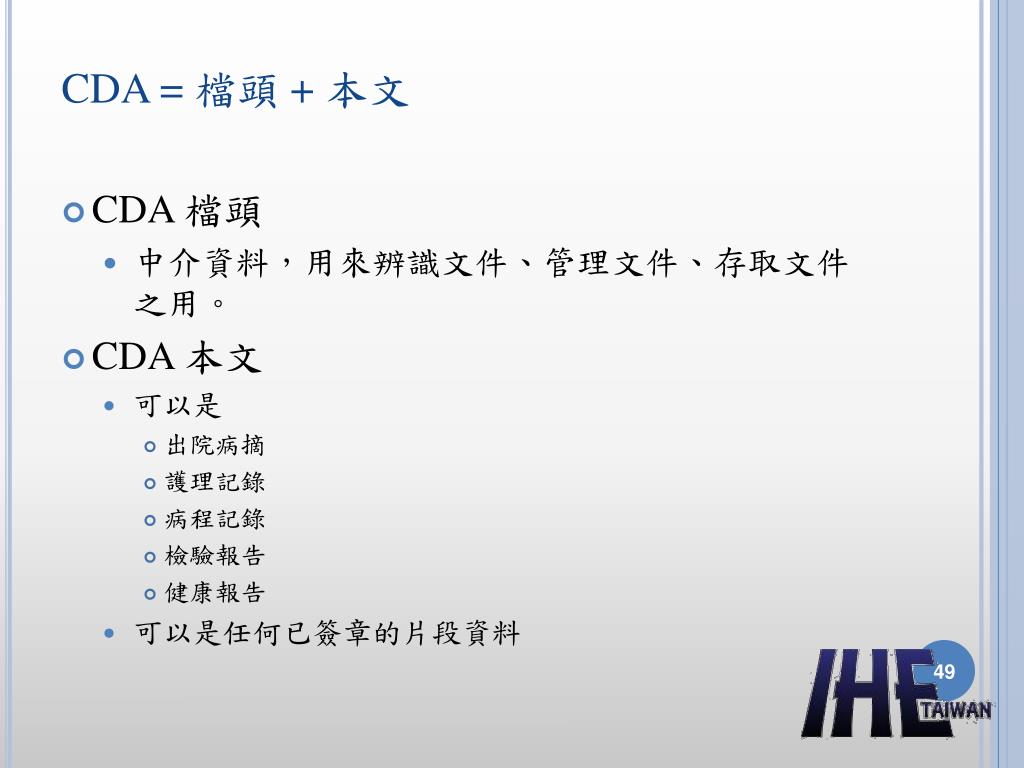

CDA = 檔頭+ 本文

  • CDA 檔頭

    • 中介資料,用來辨識文件、管理文件、存取文件之用。

  • CDA 本文

    • 可以是

      • 出院病摘

      • 護理記錄

      • 病程記錄

      • 檢驗報告

      • 健康報告

    • 可以是任何已簽章的片段資料


Cda r2

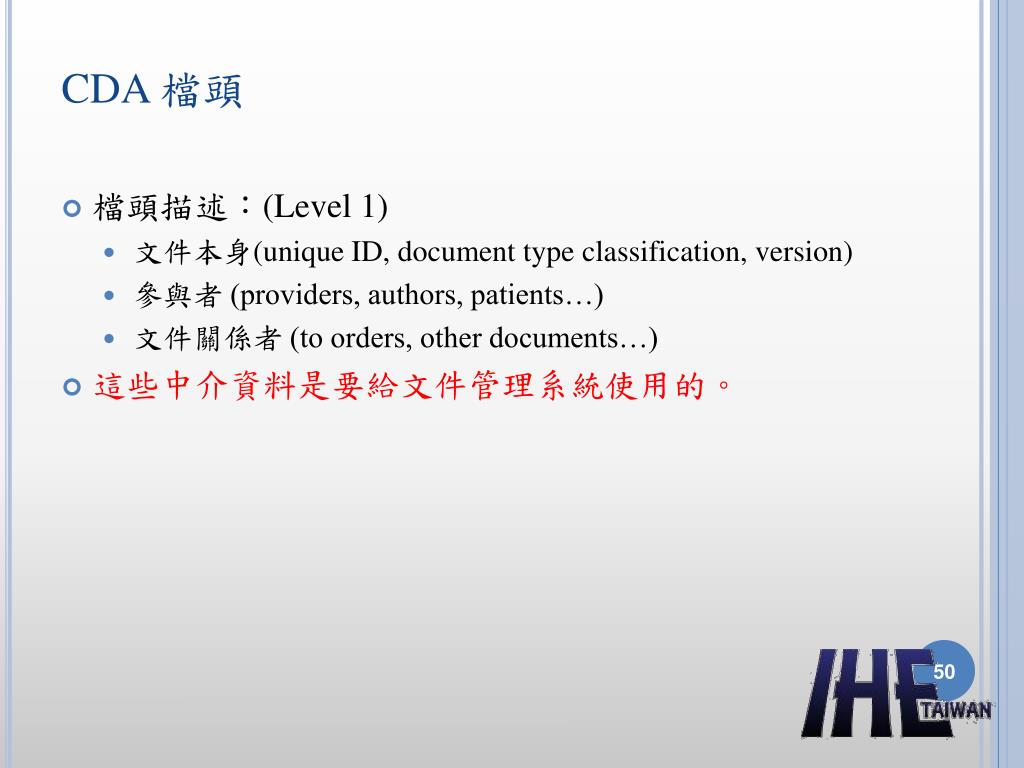

CDA 檔頭

  • 檔頭描述:(Level 1)

    • 文件本身(unique ID, document type classification, version)

    • 參與者 (providers, authors, patients…)

    • 文件關係者 (to orders, other documents…)

  • 這些中介資料是要給文件管理系統使用的。


Cda metadata

CDA 檔頭: 中介資料(Metadata)

  • 用來定義

    • 病患

    • 照護提供者

    • 文件型態

    • ...

  • 足以提供

    • 病歷記錄管理

    • 文件管理

    • 註冊/儲存庫

    • 記錄定位服務

    • 儲存、查詢與存取

required


Cda r2

XML 本文

  • 有兩大類型描述區塊

    • 人類可讀(Human-Readable)

      • 敘述區塊(narrative block)用來表達與臨床、法律所需的內容。

      • 一般而言,仍須透過xslt技術將其轉換成具有呈現格式的文件,如html或pdf。

      • 定義上屬於Level 2。

    • 機器可讀(Machine-Readable)─ Optional

      • 屬CDA條目的部份,都是系統自動產生。

      • 系統可透過CDA R2的結構關係,搜尋特定編碼,取得資訊。

      • 定義上屬於Level 3。


Sample cda

Sample CDA

  • Header

  • Body

    • Readable: required

    • Computable: optional

可以用瀏覽器閱讀

實際文件為XML


Cda r2

CDA 本文─人類可讀

  • Any type of clinical document

    • H&P

    • Consult

    • Op note

    • Discharge Summary...

  • Format: tif, PDF, HTML, XML:

    • Paragraph

    • List

    • Table

    • Caption

    • Link

    • Content

    • Presentation

required


Cda r2

CDA 本文─機器可讀

  • CDAR2透過下列物件達成機器可讀之結構:

    • Observation

    • Procedure

    • Organizer

    • Supply

    • Encounter

    • Substance Administration

    • Observation Media

    • Region Of Interest

    • Act

Optional


Cda r24

Cdar2範例說明


R mim

R-MIM

外部參照

CDA 檔頭

CDA 本文

CDA 條目


Cda r2

CDA 檔頭

Good Health Clinic Consultation note

Consultant:Robert Dolin, MD

Date:April 7, 2000

Patient:Henry Levin, the 7thMRN:12345Sex: Male

Birthdate:September 24, 1932

<?xml version="1.0"?>

<ClinicalDocument xmlns="urn:hl7-org:v3" xmlns:voc="urn:hl7-org:v3/voc" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance" xsi:schemaLocation="urn:hl7-org:v3 CDA.ReleaseTwo.CommitteeBallot01.July.2003.xsd">

<!--

********************************************************

CDA Header

********************************************************

-->


Cda r2

檔頭元素

Good Health Clinic Consultation note

Consultant:Robert Dolin, MD

Date:April 7, 2000

Patient:Henry Levin, the 7thMRN:12345Sex: Male

Birthdate:September 24, 1932

<id extension="c266" root="2.16.840.1.113883.3.933"/>

<code code="11488-4“

codeSystem="2.16.840.1.113883.6.1“ displayName="Consultation note"/>

<title>Good Health Clinic Consultation Note</title>

<effectiveTime value="20000407"/>

<setId extension="BB35" root="2.16.840.1.113883.3.933"/>

<versionNumber value="2"/>

<relatedDocument typeCode="RPLC">

<parentDocument>

<id extension="a123" root="2.16.840.1.113883.3.933"/>

<setId extension="BB35"root="2.16.840.1.113883.3.933"/>

<versionNumber value="1"/> </parentDocument> </relatedDocument>

<documnetationOf>

<inFulfillmentOf>

<authorization>

<componentOf>


R mim1

R-MIM

外部參照

CDA 檔頭

CDA 本文

CDA 條目


Header elements

Header Elements

Good Health Clinic Consultation note

Consultant:Robert Dolin, MD

Date:April 7, 2000

Patient:Henry Levin, the 7thMRN:12345Sex: Male

Birthdate:September 24, 1932

<recordTarget>

<patientRole>

<id extension="12345" root="2.16.840.1.113883.3.933"/>

<patientPatient><name>

<given>Henry</given>

<family>Levin</family>

<suffix>the 7th</suffix></name>

<administrativeGenderCode code="M"

codeSystem="2.16.840.1.113883.5.1"/>

<birthTime value="19320924"/>

</patientPatient></patientRole>

</recordTarget>


R mim2

R-MIM

外部參照

CDA 檔頭

CDA 本文

CDA 條目


Cda body

CDA Body

History of Present Illness

Henry Levin, the 7th is a 67 year old male referred for further asthma management. Onset of asthma in his twenties teens. He was hospitalized twice last year, and already twice this year. He has not been able to be weaned off steroids for the past several months.

Past Medical History

Asthma

Hypertension (see HTN.cda for details)

Osteoarthritis, right knee

Medications

Theodur 200mg BID

Albuterol inhaler 2puffs QID PRN

Prednisone 20mg qd

HCTZ 25mg qd

<!--

********************************************************

CDA Body

********************************************************

-->

<component>

<StructuredBody>

<!--


R mim3

R-MIM

外部參照

CDA 檔頭

CDA 本文

CDA 條目


Cda section narrative block

CDA Section Narrative Block

History of Present Illness

Henry Levin, the 7th is a 67 year old male referred for further asthma management. Onset of asthma in his twenties teens. He was hospitalized twice last year, and already twice this year. He has not been able to be weaned off steroids for the past several months.

Past Medical History

Asthma

Hypertension (see HTN.cda for details)

Osteoarthritis, right knee

Medications

Theodur 200mg BID

Albuterol inhaler 2puffs QID PRN

Prednisone 20mg qd

HCTZ 25mg qd

<content>

<link>

<renderMultiMedia>

<paragraph>

<list> <item>

<table> <tr> <th> <td>

<caption>

<!--

********************************************************

History of Present Illness section

********************************************************

-->

<component>

<section>

<code code="10164-2" codeSystem="2.16.840.1.113883.6.1" codeSystemName="LOINC"/>

<text>Henry Levin, the 7th is a 67 year old male referred for further asthma management. Onset of asthma in his <delete>twenties</delete><insert>teens</insert>. He was hospitalized twice last year, and already twice this year. He has not been able to be weaned off steroids for the past several months. </text>

<title>History of Present Illness</title>

</section>

</component>


Cda section narrative block1

CDA Section Narrative Block

  • Past Medical History

  • Asthma

  • Hypertension (see HTN.cda for details)

  • Osteoarthritis, right knee

  • Medications

  • Theodur 200mg BID

  • Albuterol inhaler 2puffs QID PRN

  • Prednisone 20mg qd

  • HCTZ 25mg qd

  • Allergies & Adverse Reactions

  • Penicillin - Hives

  • Aspirin - Wheezing

  • Codeine – Itching and nausea

<component>

<section>

<code code="10153-2" codeSystem="2.16.840.1.113883.6.1“ codeSystemName="LOINC"/>

<text>

<list>

<item><content ID="a1">Asthma</content></item>

<item><content ID="a2">Hypertension (see HTN.cda for details)</content></item>

<item><content ID="a3">Osteoarthritis, <content ID="a4">right knee</content></content></item>

</list>

</text>

<title>Past Medical History</title>

<component1>

<Observation classCode="COND">

<code code="G-1001" codeSystem="2.16.840.1.113883.6.5" codeSystemName="SNOMED" displayName="Prior dx"/><effectiveTime value="1950"/><value xsi:type="CD" code="D2-00036"

CDA Entries


Non xml

Non-XML本文


Cda r2

臨床描述類型與結構

  • 例如:對臨床描述中的某term註記

<section>

<code code="10153-2" codeSystem="2.16.840.1.113883.6.1" codeSystemName="LOINC"/>

<title>Past Medical History</title>

<text>

There is a history of <content ID="a1">Asthma</content>

</text>

<entry>

<observation classCode="OBS" moodCode="EVN">

<code code=“195967001“ codeSystem=”2.16.840.1.113883.6.96“ codeSystemName=”SNOMED CT“displayName="Asthma">

<originalText>

<reference value="#a1"/>

</originalText>

</code>

<statusCode code="completed"/>

</observation>

</entry>

</section>

Human Readable

Machine Readable


Cda r2

臨床描述類型與結構-圖片描述

<section>

<code code="8709-8" codeSystem="2.16.840.1.113883.6.1"

codeSystemName="LOINC"/>

<title>Skin Exam</title>

<text>Erythematous rash, palmar surface, left index

finger.<renderMultiMedia referencedObject="MM2"/>

</text>

<entry>

<observation classCode="OBS" moodCode="EVN">

<code code="271807003“ codeSystem="2.16.840.1.113883.6.96“ codeSystemName="SNOMED CT“ displayName="Rash"/>

<statusCode code="completed"/>

<targetSiteCode code="48856004“ codeSystem="2.16.840.1.113883.6.96“ codeSystemName="SNOMED CT“ displayName="Skin of palmer surface of index finger">

<qualifier>

<name code="78615007“ codeSystem="2.16.840.1.113883.6.96“ displayName="with laterality"/>

<value code="7771000“ codeSystem="2.16.840.1.113883.6.96” displayName="left"/>

</qualifier>

</targetSiteCode>

<entryRelationship typeCode="SPRT">

<regionOfInterest classCode="ROIOVL" moodCode="EVN" ID="MM2">

<id root="2.16.840.1.113883.19.3.1"/>

<code code="ELLIPSE"/>

<value value="3"/>

<value value="1"/>

<value value="3"/>

<value value="7"/>

<value value="2"/>

<value value="4"/>

<value value="4"/>

<value value="4"/>

<entryRelationship typeCode="SUBJ">

<observationMedia classCode="OBS" moodCode="EVN">

<id root="2.16.840.1.113883.19.2.1"/>

<value mediaType="image/jpeg">

<reference value="lefthand.jpeg"/>

</value>

</observationMedia></entryRelationship></regionOfInterest></entryRelationship></observation></entry></section>

Human Readable

Machine Readable


Cda r2

家族病史


Cda r2

Human Readable

家族史

父親(已歿)

診斷 發病年齡

Myocardial Infarction57

(cause of death)

Hypertension40


Cda r2

<entry typeCode="DRIV"><organizer moodCode="EVN" classCode="CLUSTER"><statusCode code="completed"/><subject><relatedSubject classCode="PRS"><code code="9947008" codeSystem="2.16.840.1.113883.6.96" displayName="Biological father"/> //定義要描述對象與病患關係,在此為生父<addr> //地址<streetAddressLine>8816 Daws Rd.</streetAddressLine><city>Hayward</city><state>MN</state><postalCode>55443</postalCode></addr><telecom value="tel:(888)555-8866"/> //通訊<subject> //性別與出生日期<administrativeGenderCode code="M" codeSystem="2.16.840.1.113883.5.1" displayName="Male"/><birthTime value="1912"/>

</subject></relatedSubject></subject>


Cda r2

<component><observationclassCode="OBS"moodCode="EVN"><id root="d42ebf70-5c89-11db-b0de-0800200c9a66"/> //由實作單位管理流水號<codecode="ASSERTION"codeSystem="2.16.840.1.113883.5.4"/> //代表診斷<statusCode code="completed"/><valuexsi:type="CD" code="22298006" codeSystem="2.16.840.1.113883.6.96"displayName="MI"/> //診斷碼此為心肌梗塞。<entryRelationshiptypeCode="CAUS"> //並註明此為主要死因<observationclassCode="OBS"moodCode="EVN"><id root="6898fae0-5c8a-11db-b0de-0800200c9a66"/><codecode="ASSERTION" codeSystem="2.16.840.1.113883.5.4"/><statusCode code="completed"/><valuexsi:type="CD" code="419099009" codeSystem="2.16.840.1.113883.6.96" displayName="Dead"/> </observation></entryRelationship><entryRelationshiptypeCode="SUBJ"inversionInd="true"> //定義發病年齡<observationclassCode="OBS"moodCode="EVN"><codecode="397659008"codeSystem="2.16.840.1.113883.6.96"displayName="Age"/><statusCode code="completed"/><valuexsi:type="INT" value="57"/> //發病年齡</observation></entryRelationship></observation></component>


Cda r2

<component><observation classCode="OBS" moodCode="EVN"><id root="5bfe3ec0-5c8b-11db-b0de-0800200c9a66"/><code code="ASSERTION" codeSystem="2.16.840.1.113883.5.4"/><statusCode code="completed"/><value xsi:type="CD" code="59621000" codeSystem="2.16.840.1.113883.6.96" displayName="HTN"/> //診斷碼。此為原發性高血壓。<entryRelationship typeCode="SUBJ" inversionInd="true"> //定義發病年齡<observation classCode="OBS" moodCode="EVN"><code code="397659008" codeSystem="2.16.840.1.113883.6.96" displayName="Age"/><statusCode code="completed"/><value xsi:type="INT" value="40"/></observation></entryRelationship></observation></component></organizer></entry></section></component>


Cda r25

CDA R2 其他說明


How the xsds fit together

How the XSDs fit together


Cda r26

瞭解CDA R2版本控管方式

子文件

父文件

id:文件流水號,只要新產生文件,就給予一個流水號。

setId:文件序列號,第一份文件賦予新序列號。

append時:新序列號。

replace時:同序列號。

versionNumber:版本序,辨識同一文件序列號者。(replace才會新增序號)


Cda r2

電子病歷簽章簡介

  • 電子病歷參與者

簽證者

服務執行者

法定簽證者

副本接收者

文件作者

資料輸入者

文件標的 (病患)

文件保管者

情報提供者

其他文件參與者


Cda r2

各參與者說明


Cda r2

參與者之情境說明


Cda r2

參與者之情境說明


Legalauthenticator signaturecode

legalAuthenticator.signatureCode

  • Cocpet domain為ParticipationSignature,其Value Set:

    • I(intended):參與者應提供簽章。

    • S (signed):參與者已簽章。其簽章的可能附加形式,寫在另一份檔案中或附於Participation.signatureText內。

  • 應用說明:

    • 產生一份臨床文件,一定要有LegalAuthenticator.signatureCode,但並不需要立即簽章。

    • 若需存入一份「未完成病歷」時,signatureCode應標記為I。

    • 一份合法之臨床文件,signatureCode應標記為S。


Xml signature xml

XML Signature簽章標準之XML結構

<Signature ID?>

<SignedInfo>

<CanonicalizationMethod/>

<SignatureMethod/>

(<Reference URI? >

(<Transforms>)?

<DigestMethod>

<DigestValue>

</Reference>)+

</SignedInfo>

<SignatureValue>

(<KeyInfo>)?

(<Object ID?>)*

</Signature>

根元素

? : zero or one

+ : one or more

* : zero or more

簽章相關資訊

摘要處理方法

簽章處理方法

簽章標的物參考位置

密文資料,以base64方式編碼

公鑰。給接收者驗章用。

簽章標的物,可能是MIME Type資料。

W3C標準

http://www.w3.org/TR/xmldsig-core/

84


Xml signature

XML Signature三種簽章類型

  • Detached

    • 簽章在文件之外。

  • Enveloped

    • XML簽章在文件之內。

    • 可只簽文件部分內容。

    • 一份文件可以有好幾個不同人簽章。

  • Enveloping

    • 臨床文件在XML簽章中。

<signature>

<Reference>…</Reference>

</signature>

<ClinicalDocument>…</ClinicalDocument>

<ClinicalDocument>

<signatureText

<signature>….</signature>

</signatureText>

</ClinicalDocument>

<signature>

<ObjectID>

<ClinicalDocument>….</ClinicalDocument>

</ObjectID>

</signature>

85


Cda r2

本文與簽體的概念


Cda r2

感 謝 聆 聽

電子病歷是一門學問 不是一項技術


  • Login
