計算機程式

廖文淵

Department of Computer Science and Engineering

De-Lin Institute of Technology

[email protected]


第九章

繪圖

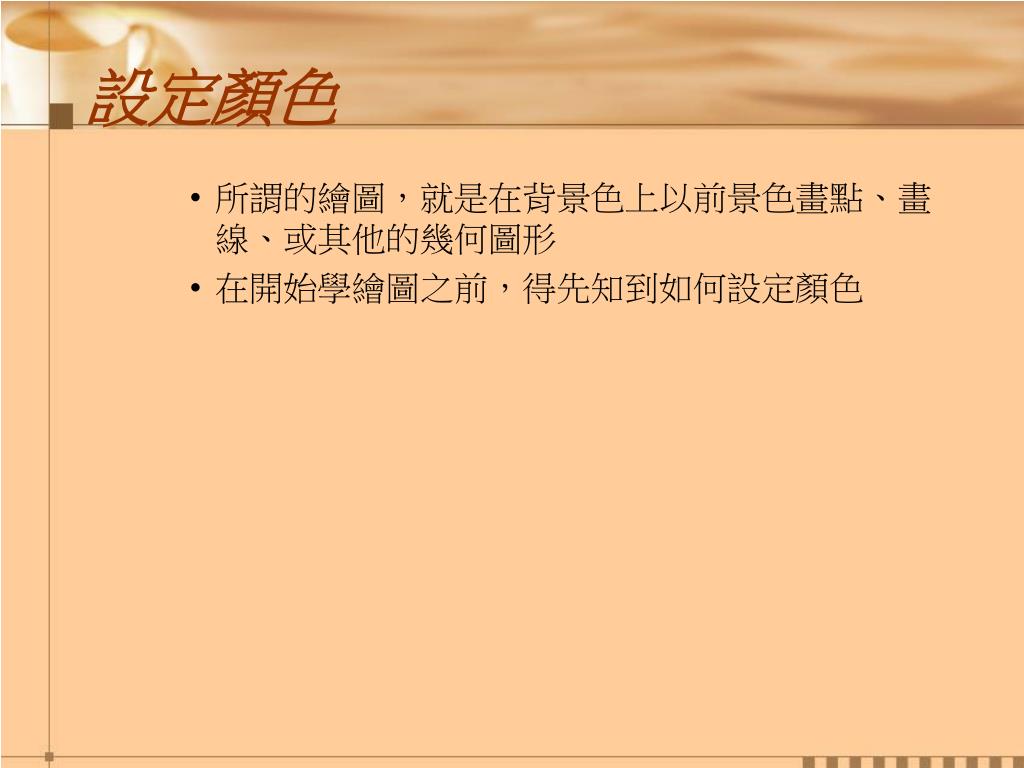

設定顏色

  • 所謂的繪圖,就是在背景色上以前景色畫點、畫線、或其他的幾何圖形

  • 在開始學繪圖之前,得先知到如何設定顏色


Qbcolor

號碼

代表顏色

號碼

代表顏色

0

黑色

8

深灰色

1

深藍色

9

藍色

2

深綠色

10

綠色

3

深青色

11

青色

4

暗紅色

12

紅色

5

深紫色

13

紫色

6

黃棕色

14

黃色

7

灰色

15

白色

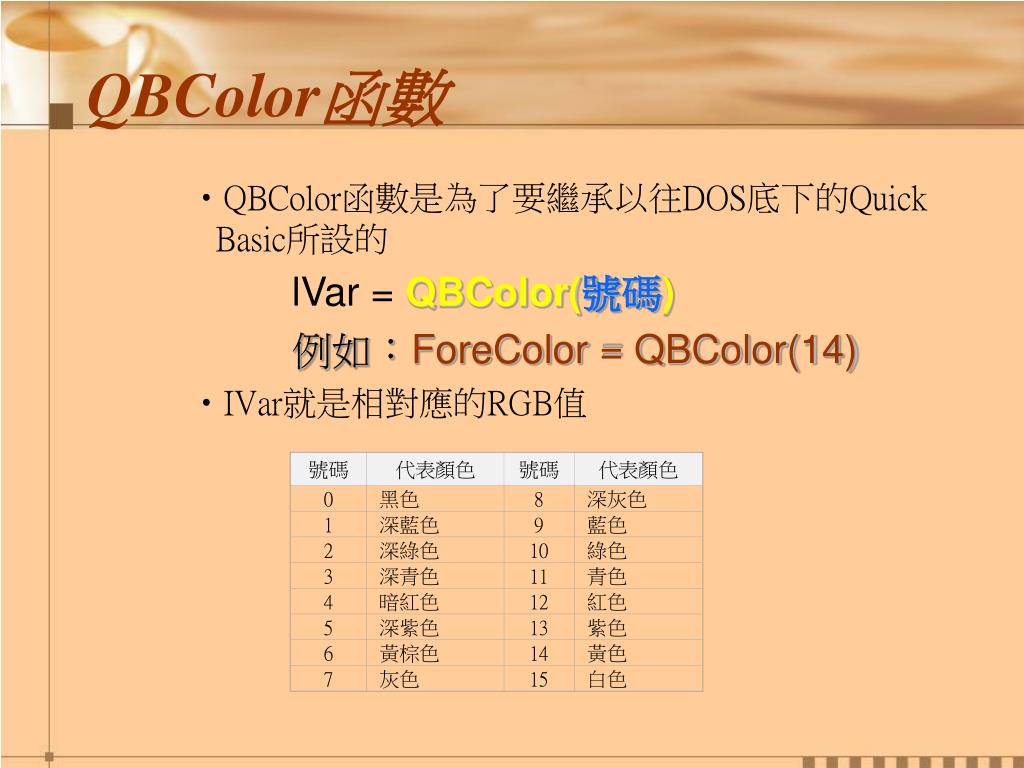

QBColor函數

  • QBColor函數是為了要繼承以往DOS底下的Quick Basic所設的

    lVar = QBColor(號碼)

    例如:ForeColor = QBColor(14)

  • IVar就是相對應的RGB值


Qbcolor 1

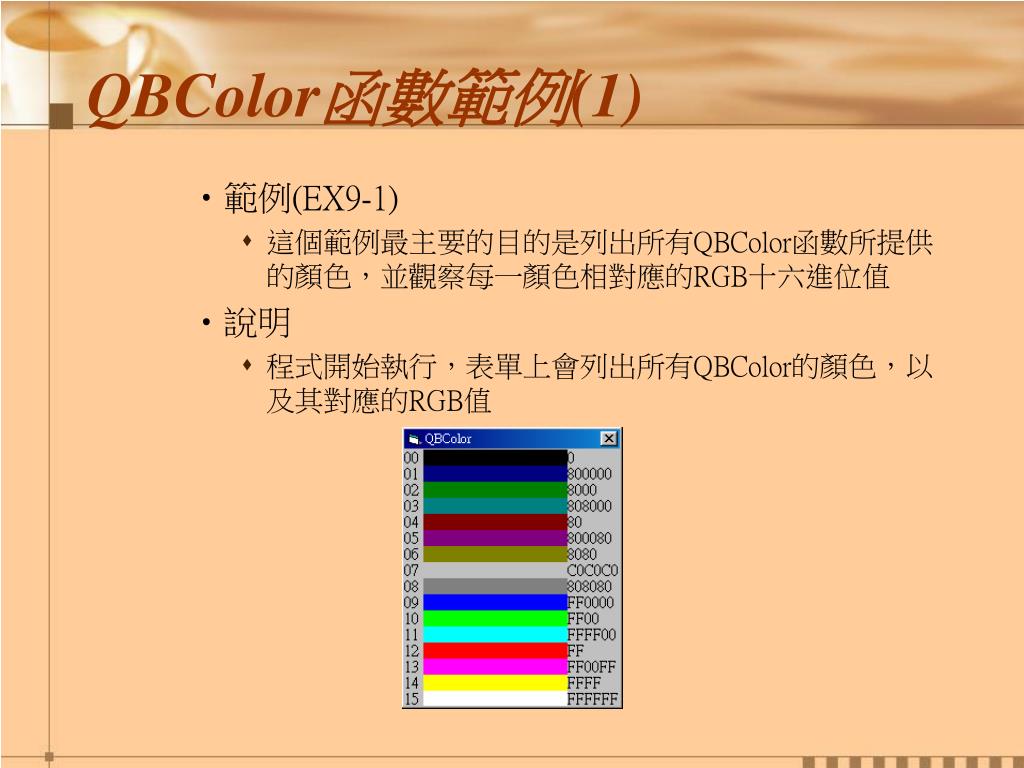

QBColor函數範例(1)

  • 範例(EX9-1)

    • 這個範例最主要的目的是列出所有QBColor函數所提供的顏色,並觀察每一顏色相對應的RGB十六進位值

  • 說明

    • 程式開始執行,表單上會列出所有QBColor的顏色,以及其對應的RGB值


Qbcolor 2

Form1

Name

frmDigitalClock

AutoRedraw

True

BorderStyle

1

Caption

QBColor

ForeColor

0

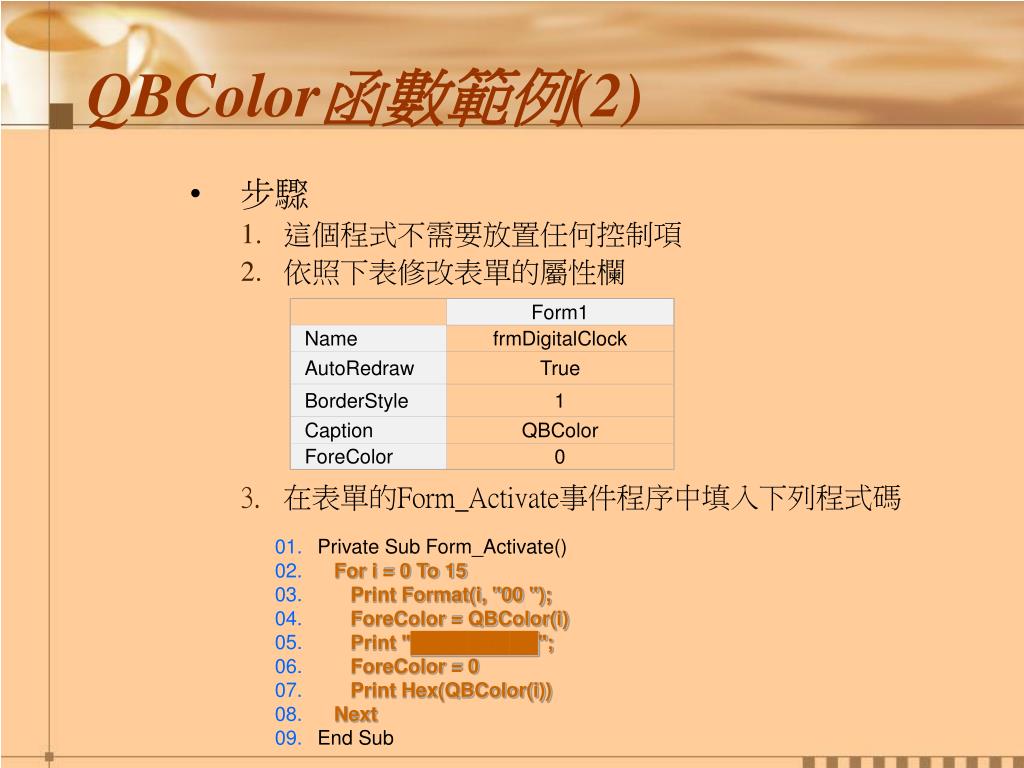

QBColor函數範例(2)

  • 步驟

    • 這個程式不需要放置任何控制項

    • 依照下表修改表單的屬性欄

    • 在表單的Form_Activate事件程序中填入下列程式碼

01.Private Sub Form_Activate()

02.For i = 0 To 15

03.Print Format(i, "00 ");

04.ForeColor = QBColor(i)

05.Print "█████████";

06.ForeColor = 0

07.Print Hex(QBColor(i))

08.Next

09. End Sub

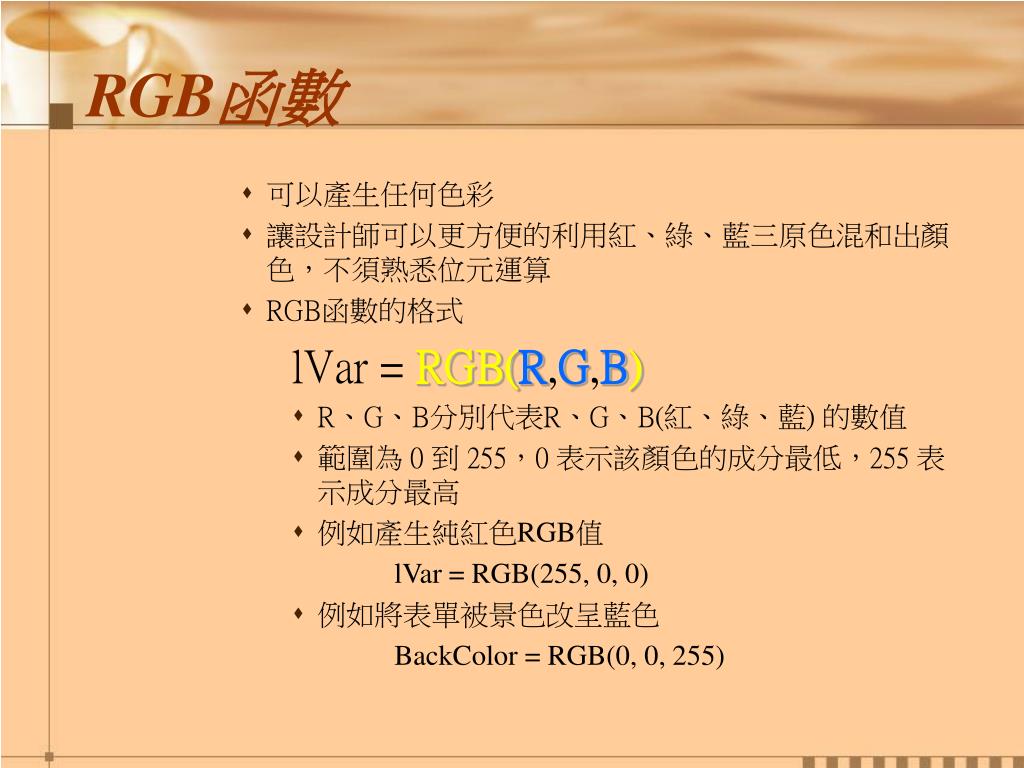

RGB函數

  • 可以產生任何色彩

  • 讓設計師可以更方便的利用紅、綠、藍三原色混和出顏色,不須熟悉位元運算

  • RGB函數的格式

    lVar = RGB(R,G,B)

    • R、G、B分別代表R、G、B(紅、綠、藍) 的數值

    • 範圍為 0 到 255,0 表示該顏色的成分最低,255 表示成分最高

    • 例如產生純紅色RGB值

      lVar = RGB(255, 0, 0)

    • 例如將表單被景色改呈藍色

      BackColor = RGB(0, 0, 255)


顏色

顏色

藍色值(B)

常數

綠色值(G)

紅色值(R)

十六進位值

黑色

vbBlack

&H0&

黑色

0

0

0

&H0&

藍色

vbBlue

&HFF0000

藍色

255

0

0

&HFF0000

綠色

vbGreen

&HFF00&

綠色

0

255

0

&HFF00&

紅色

vbRed

&HFF&

紅色

0

0

255

&HFF&

青色

vbCyan

&HFFFF00

青色

255

255

0

&HFFFF00

紫色

vbMagenta

&HFF00FF

紫色

255

0

255

&HFF00FF

黃色

vbYellow

&HFFFF&

黃色

0

255

255

&HFFFF&

白色

vbWhite

&HFFFFFF

白色

255

255

255

&HFFFFFF

灰色

192

192

192

&HC0C0C0

深灰

80

80

80

&H808080

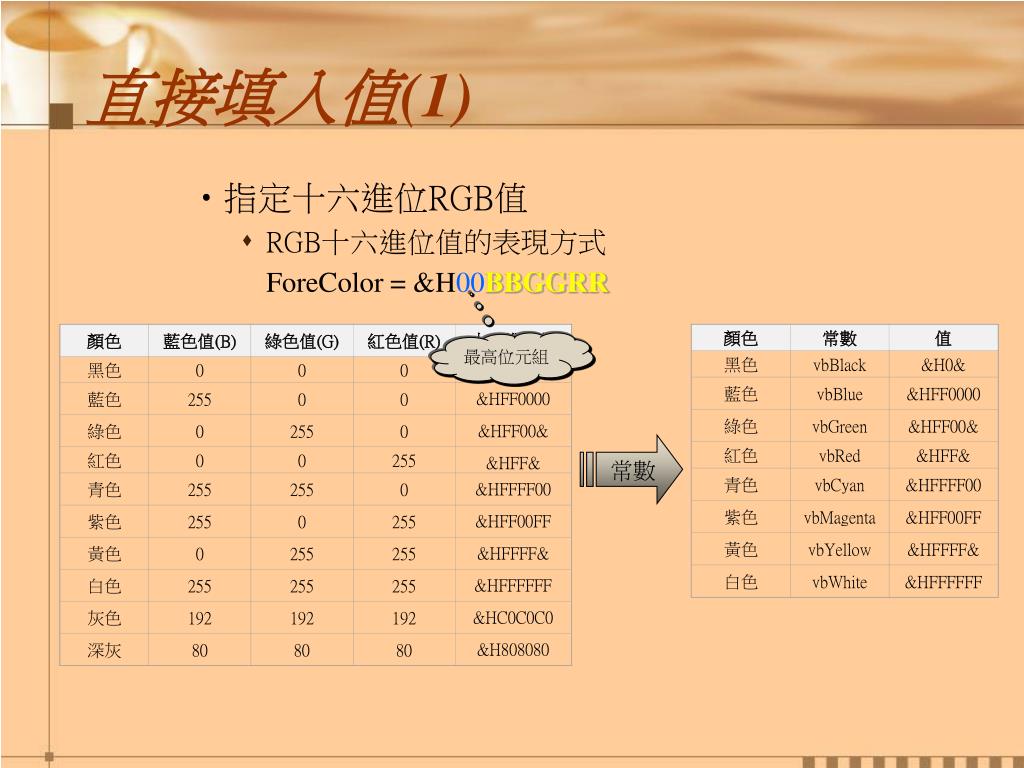

直接填入值(1)

  • 指定十六進位RGB值

    • RGB十六進位值的表現方式

      ForeColor = &H00BBGGRR

最高位元組

常數

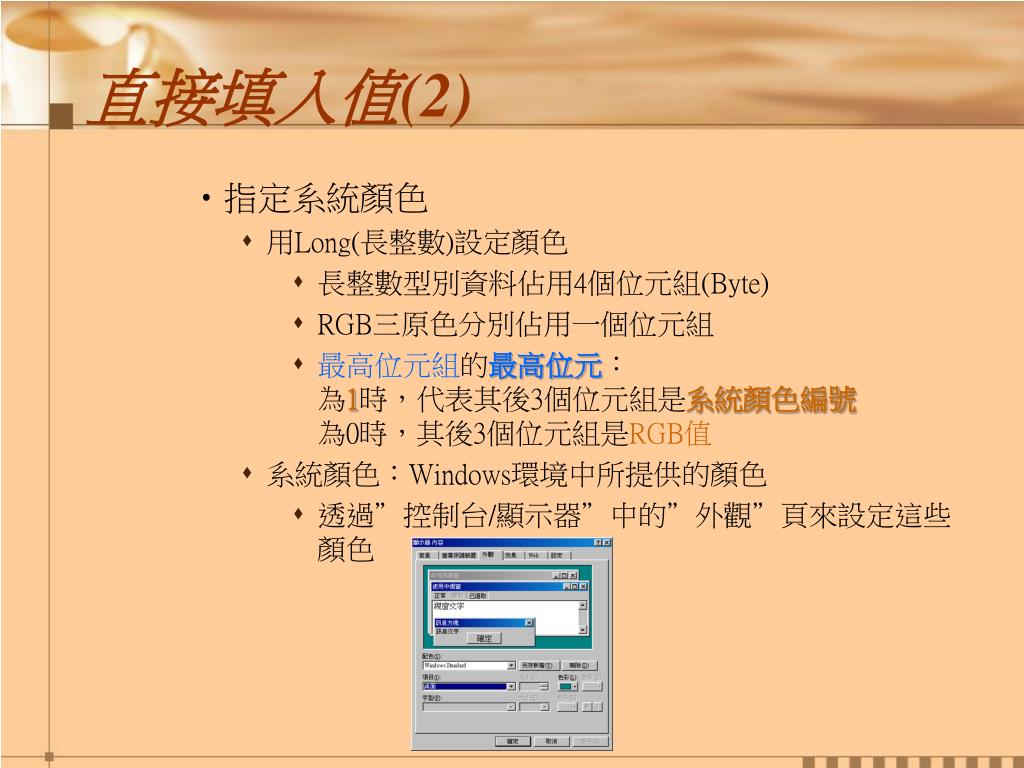

直接填入值(2)

  • 指定系統顏色

    • 用Long(長整數)設定顏色

      • 長整數型別資料佔用4個位元組(Byte)

      • RGB三原色分別佔用一個位元組

      • 最高位元組的最高位元:為1時,代表其後3個位元組是系統顏色編號為0時,其後3個位元組是RGB值

    • 系統顏色:Windows環境中所提供的顏色

      • 透過”控制台/顯示器”中的”外觀”頁來設定這些顏色


常數

說明

VbScrollBars

&H80000000

捲軸顏色

VbDesktop

&H80000001

桌面顏色

vbActiveTitleBar

&H80000002

使用中視窗標題列顏色

vbInactiveTitleBar

&H80000003

非使用中視窗標題列顏色

VbMenuBar

&H80000004

功能表背景顏色

vbWindowBackground

&H80000005

視窗背景顏色

vbWindowFrame

&H80000006

視窗框線顏色

vbMenuText

&H80000007

功能表上文字的顏色

vbWindowText

&H80000008

視窗內文字的顏色

vbTitleBarText

&H80000009

標題、大小方塊和捲動箭號內文字的顏色

vbActiveBorder

&H8000000A

使用中視窗框線的顏色

vbInactiveBorder

&H8000000B

非使用中視窗框線的顏色

vbApplicationWorkspace

&H8000000C

多文件介面 (MDI) 應用程式的背景顏色

VbHighlight

&H8000000D

控制項內選項的背景顏色

vbHighlightText

&H8000000E

控制項內選項的文字顏色

vbButtonFace

&H8000000F

命令鈕正面的顏色

vbButtonShadow

&H80000010

命令鈕邊緣的顏色

vbGrayText

&H80000011

變灰的 (失效的) 文字

vbButtonText

&H80000012

壓下的按鈕上面文字的顏色

vbInactiveCaptionText

&H80000013

非使用中標題內文字的顏色

vb3DHighlight

&H80000014

立體顯示元件的反白顏色

vb3DDKShadow

&H80000015

立體顯示元件的陰影顏色

vb3DLight

&H80000016

低於 vb3Dhighlight 的 立體次亮顏色

vb3DFace

&H8000000F

文字表面的顏色

vb3DShadow

&H80000010

文字陰影的顏色

vbInfoText

&H80000017

工具提示文字的顏色

vbInfoBackground

&H80000018

工具提示背景的顏色

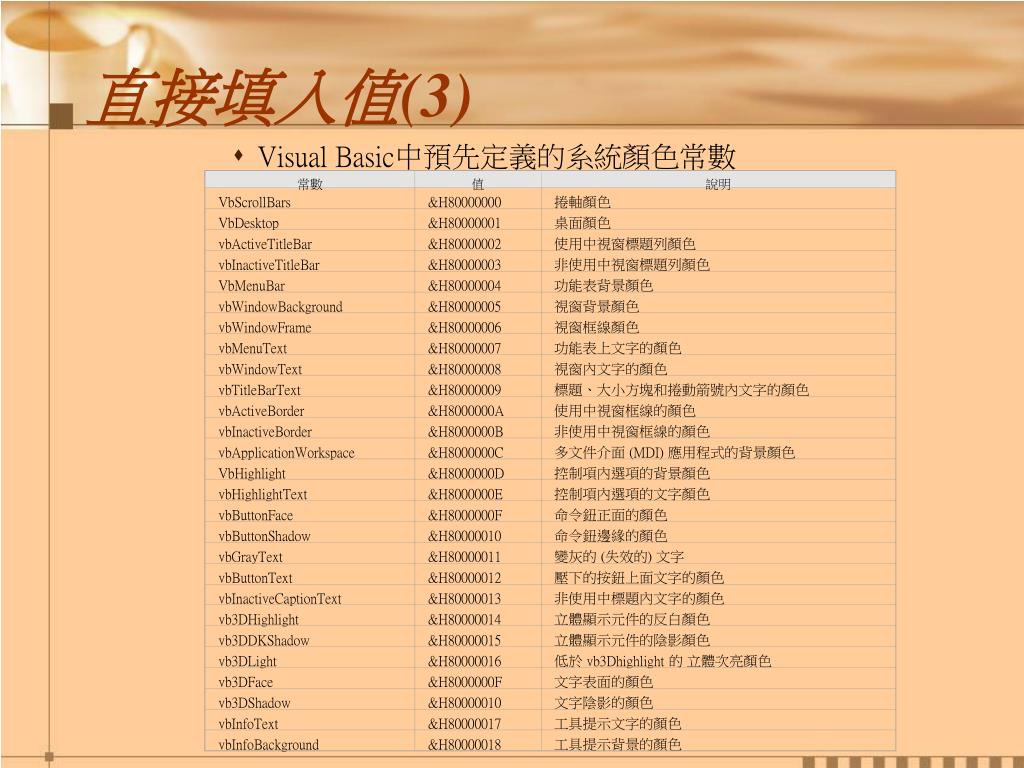

直接填入值(3)

  • Visual Basic中預先定義的系統顏色常數

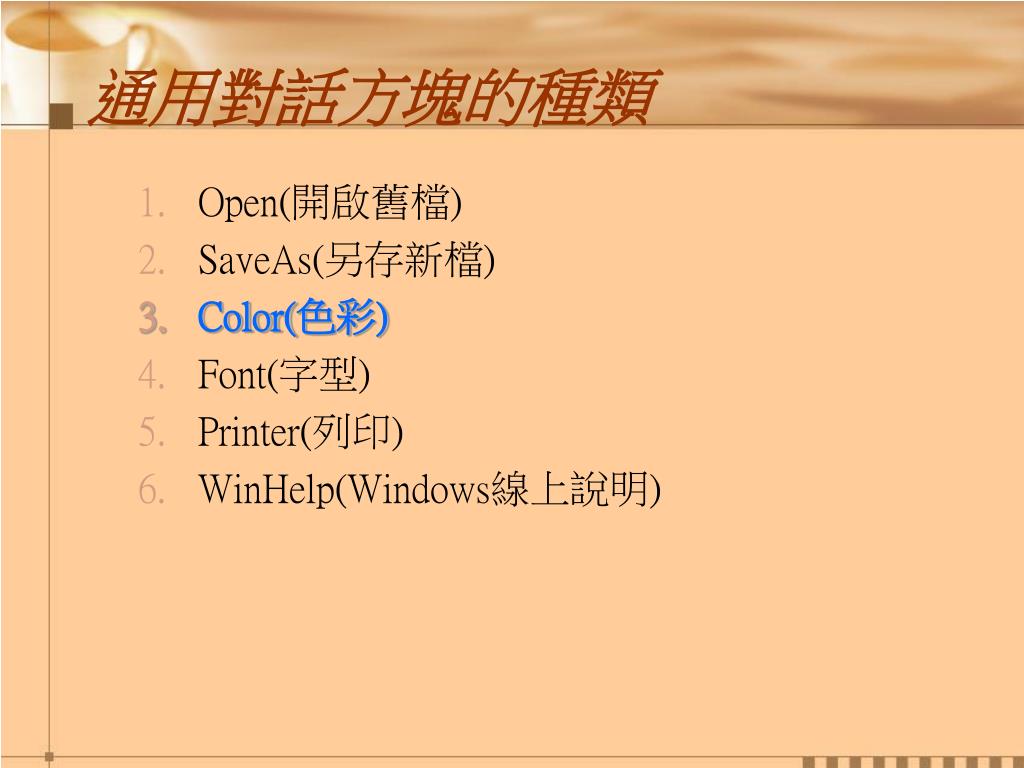

通用對話方塊的種類

  • Open(開啟舊檔)

  • SaveAs(另存新檔)

  • Color(色彩)

  • Font(字型)

  • Printer(列印)

  • WinHelp(Windows線上說明)

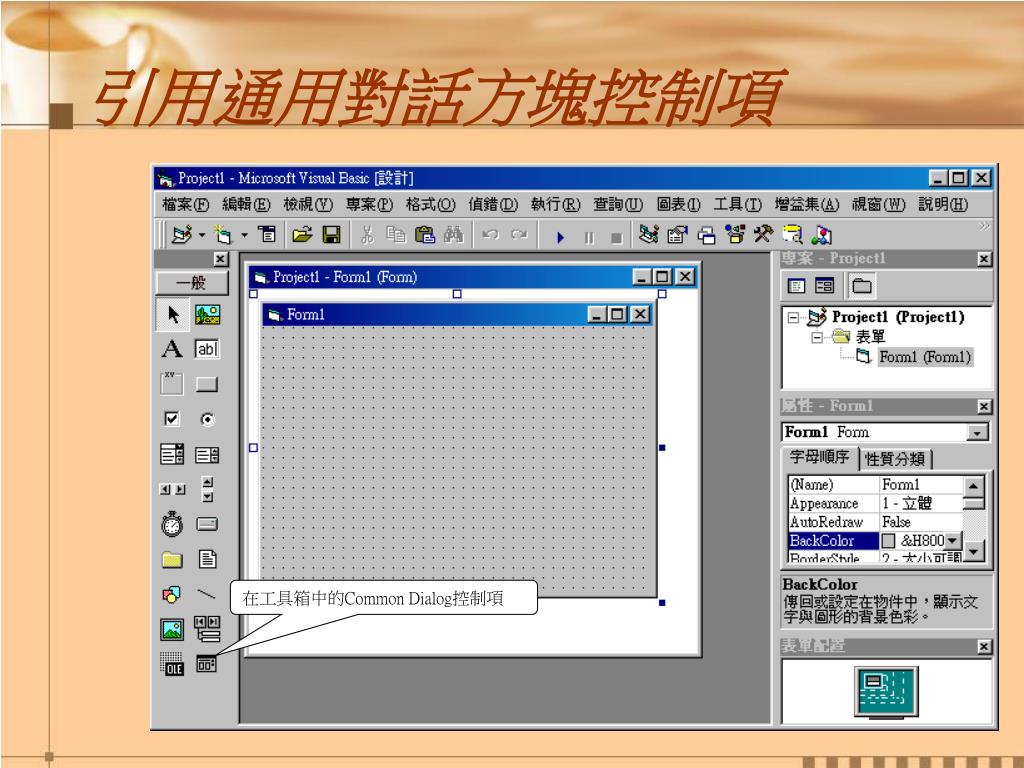

引用通用對話方塊控制項

  • 執行功能表的”專案(P)/ 設定使用元件(O)...”項目

  • 在”設定使用元件對話方塊”的”控制項”頁上找到”Microsoft Common Dialog control 6.0”項目

    • 在項目前打勾

    • 按下[套用(A)]按鈕

    • 再按下[確定]按鈕

1)選擇”Microsoft Common Dialog Control ”項目

在工具箱中的Common Dialog控制項

3)按下[確定]按鈕

2)按下[套用(A)]按鈕

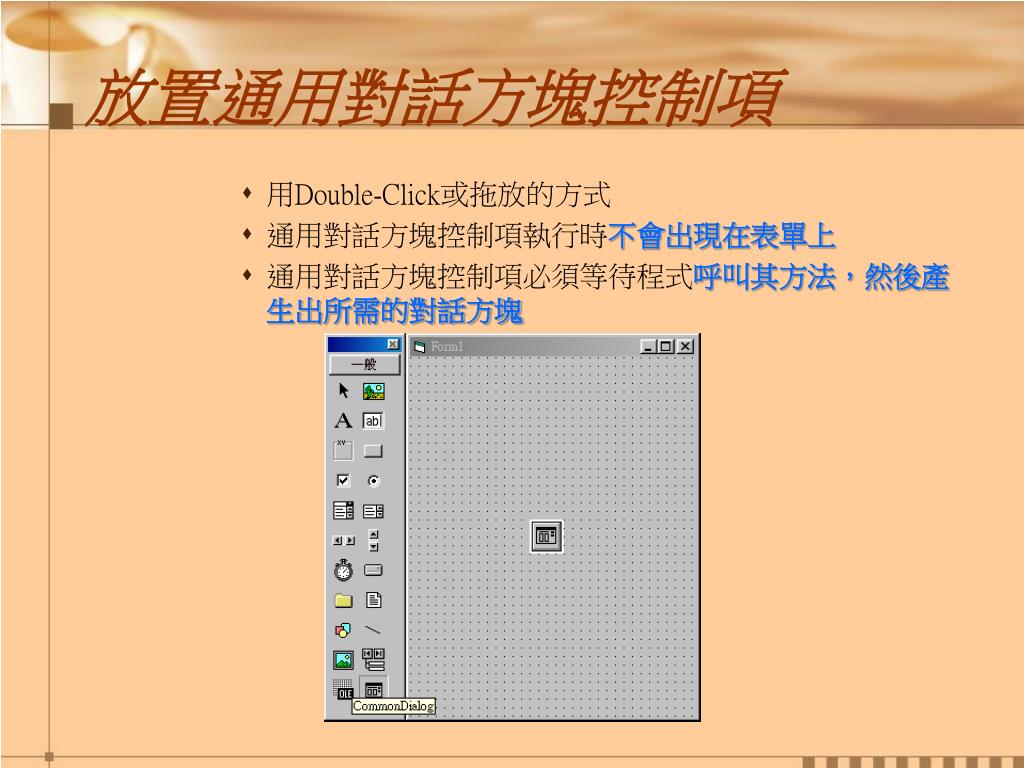

放置通用對話方塊控制項

  • 用Double-Click或拖放的方式

  • 通用對話方塊控制項執行時不會出現在表單上

  • 通用對話方塊控制項必須等待程式呼叫其方法,然後產生出所需的對話方塊


對話方塊

第一種:使用Method

第二種:修改屬性

不顯示任何對話方塊

Action = 0

Open(開啟舊檔)

Object.ShowOpen

Action = 1

SaveAs(另存新檔)

Object.ShowSave

Action = 2

Color(色彩)

Object.ShowColor

Action = 3

Font(字型)

Object.ShowFont

Action = 4

Printer(列印)

Object.ShowPrinter

Action = 5

WinHelp(線上說明)

Object.ShowHelp

Action = 6

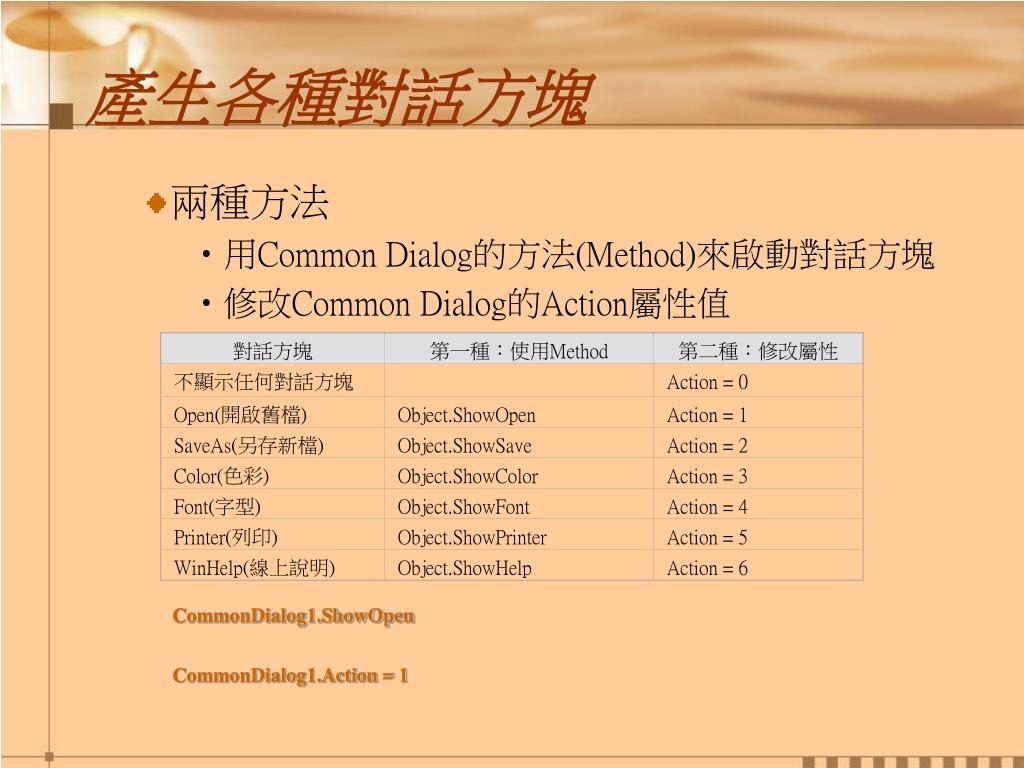

產生各種對話方塊

  • 兩種方法

    • 用Common Dialog的方法(Method)來啟動對話方塊

    • 修改Common Dialog的Action屬性值

CommonDialog1.ShowOpen

CommonDialog1.Action = 1

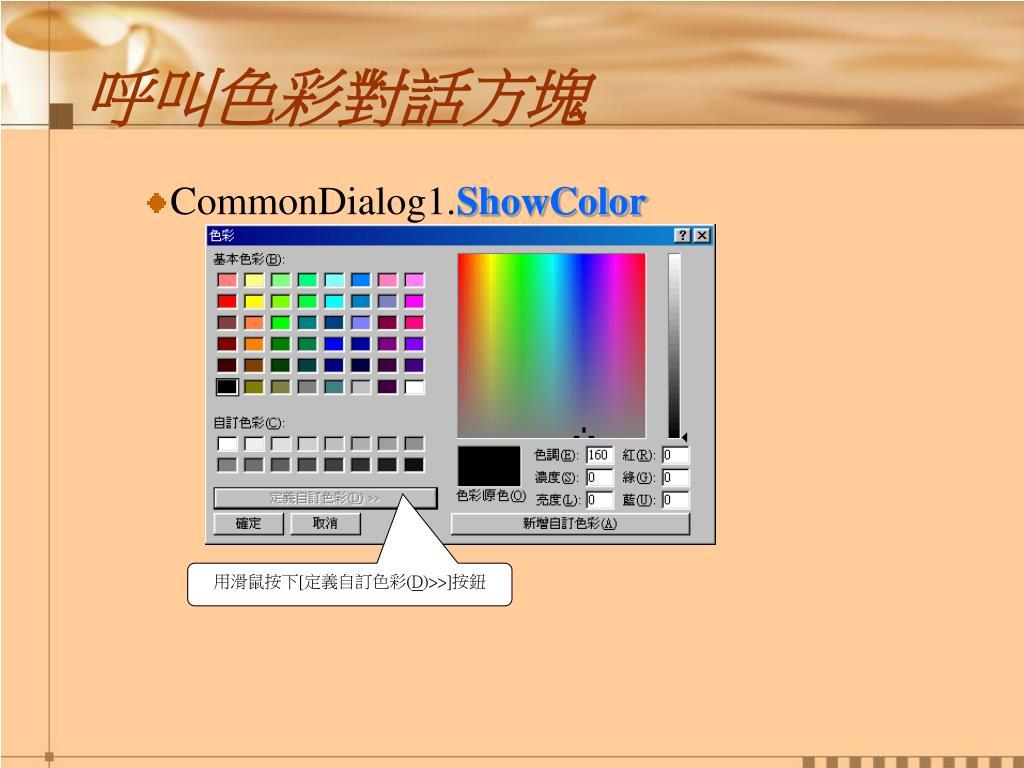

呼叫色彩對話方塊

  • CommonDialog1.ShowColor

用滑鼠按下[定義自訂色彩(D)>>]按鈕

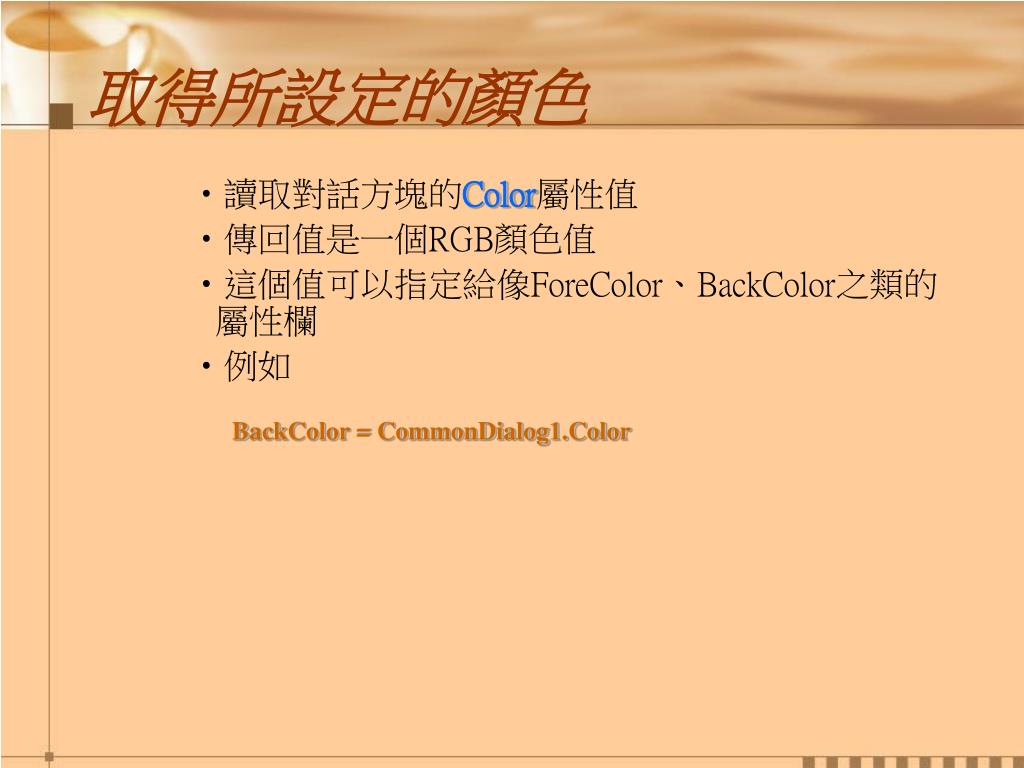

取得所設定的顏色

  • 讀取對話方塊的Color屬性值

  • 傳回值是一個RGB顏色值

  • 這個值可以指定給像ForeColor、BackColor之類的屬性欄

  • 例如

BackColor = CommonDialog1.Color

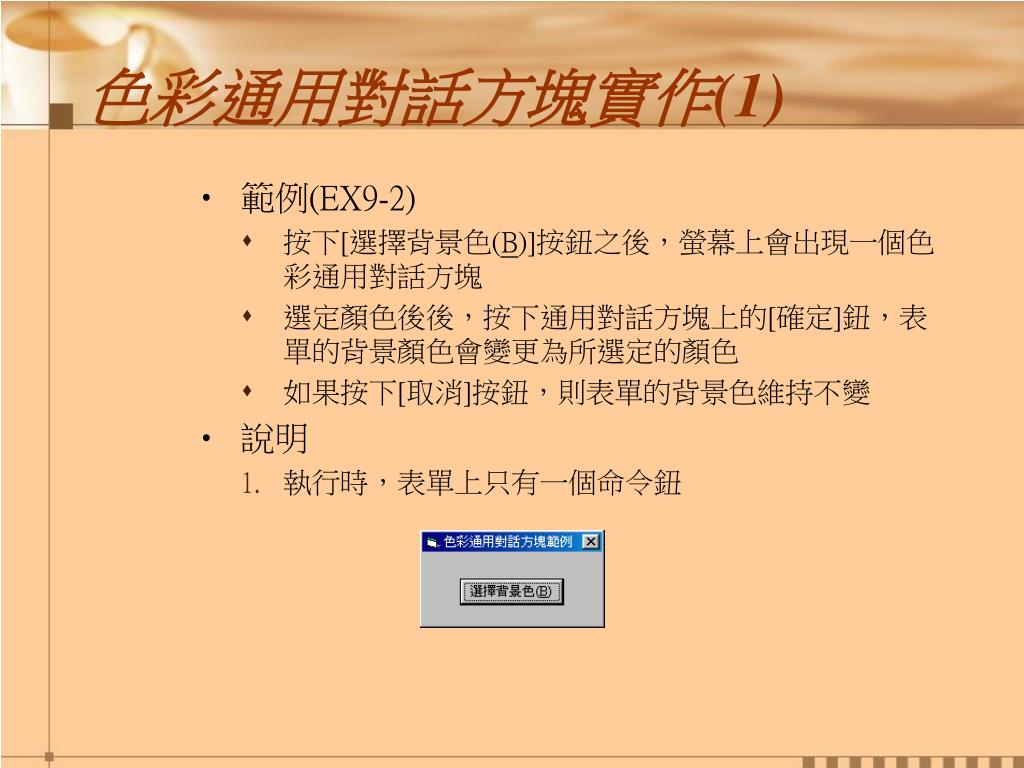

色彩通用對話方塊實作(1)

  • 範例(EX9-2)

    • 按下[選擇背景色(B)]按鈕之後,螢幕上會出現一個色彩通用對話方塊

    • 選定顏色後後,按下通用對話方塊上的[確定]鈕,表單的背景顏色會變更為所選定的顏色

    • 如果按下[取消]按鈕,則表單的背景色維持不變

  • 說明

    • 執行時,表單上只有一個命令鈕

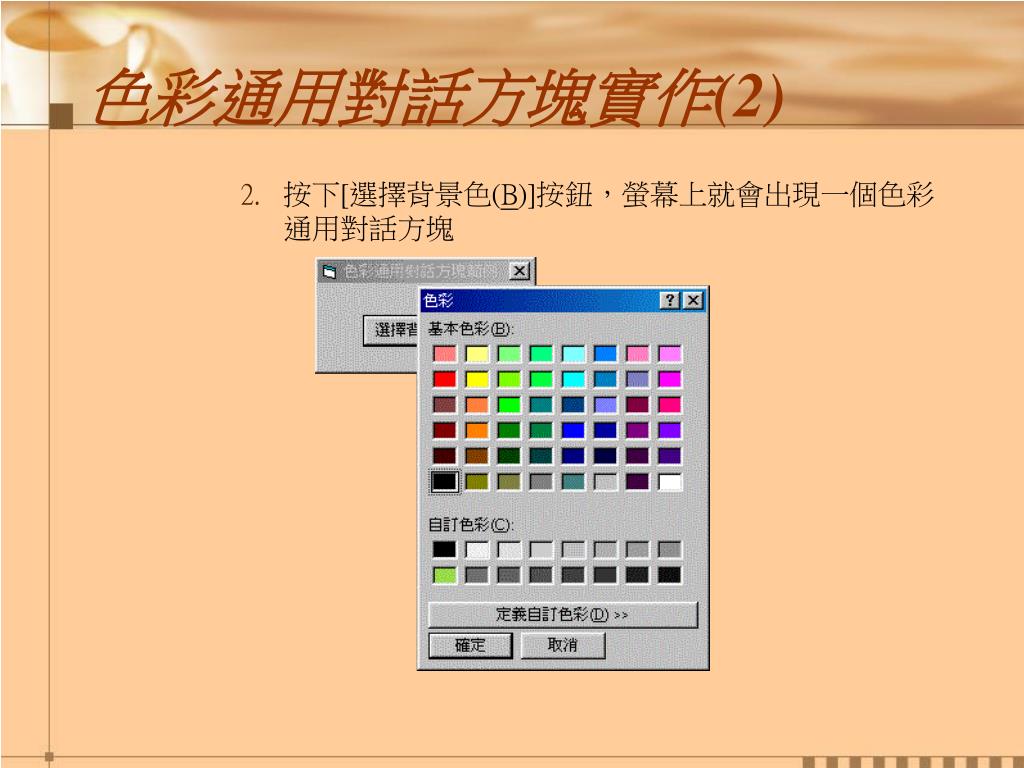

色彩通用對話方塊實作(2)

  • 按下[選擇背景色(B)]按鈕,螢幕上就會出現一個色彩通用對話方塊

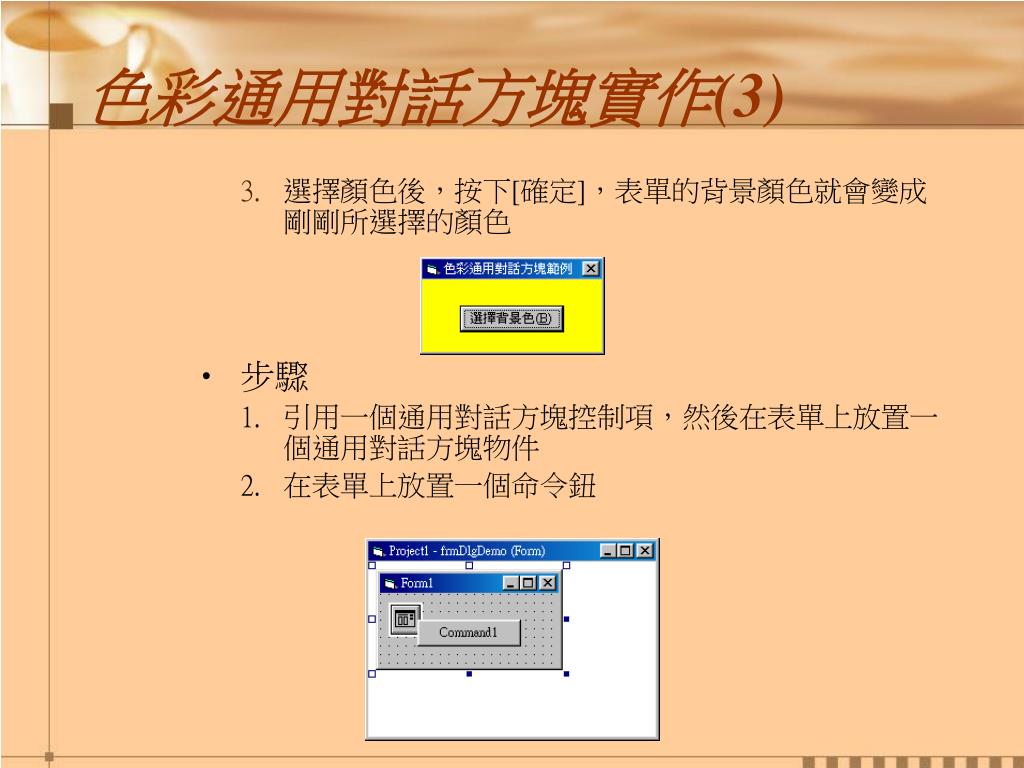

色彩通用對話方塊實作(3)

  • 選擇顏色後,按下[確定],表單的背景顏色就會變成剛剛所選擇的顏色

  • 步驟

    • 引用一個通用對話方塊控制項,然後在表單上放置一個通用對話方塊物件

    • 在表單上放置一個命令鈕


  • Form1

    Command1

    CommonDialog1

    Name

    frmDlgDemo

    cmdChooseColor

    dlgSetColor

    BorderStyle

    1

    CancelError

    True

    Caption

    色彩通用對話方塊範例

    選擇背景色(&B)

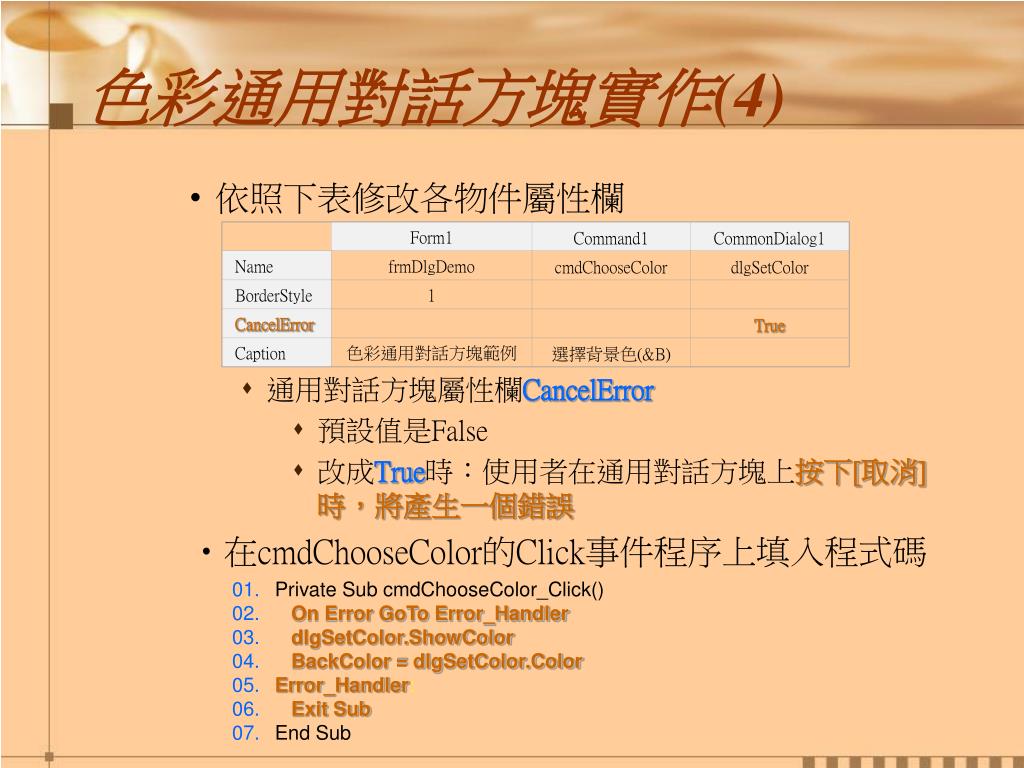

    色彩通用對話方塊實作(4)

    • 依照下表修改各物件屬性欄

      • 通用對話方塊屬性欄CancelError

        • 預設值是False

        • 改成True時:使用者在通用對話方塊上按下[取消]時,將產生一個錯誤

    • 在cmdChooseColor的Click事件程序上填入程式碼

    01.Private Sub cmdChooseColor_Click()

    02.On Error GoTo Error_Handler

    03.dlgSetColor.ShowColor

    04.BackColor = dlgSetColor.Color

    05. Error_Handler:

    06.Exit Sub

    07. End Sub

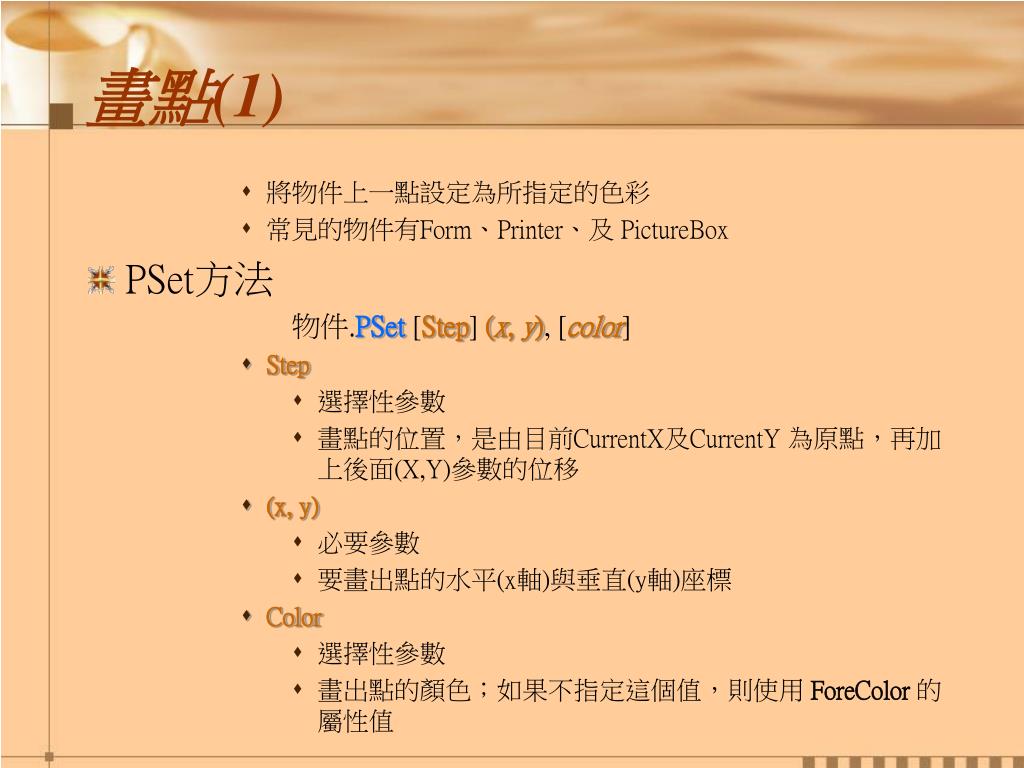

    畫點(1)

    • 將物件上一點設定為所指定的色彩

    • 常見的物件有Form、Printer、及 PictureBox

  • PSet方法

    物件.PSet [Step] (x, y), [color]

    • Step

      • 選擇性參數

      • 畫點的位置,是由目前CurrentX及CurrentY 為原點,再加上後面(X,Y)參數的位移

    • (x, y)

      • 必要參數

      • 要畫出點的水平(x軸)與垂直(y軸)座標

    • Color

      • 選擇性參數

      • 畫出點的顏色;如果不指定這個值,則使用ForeColor的屬性值

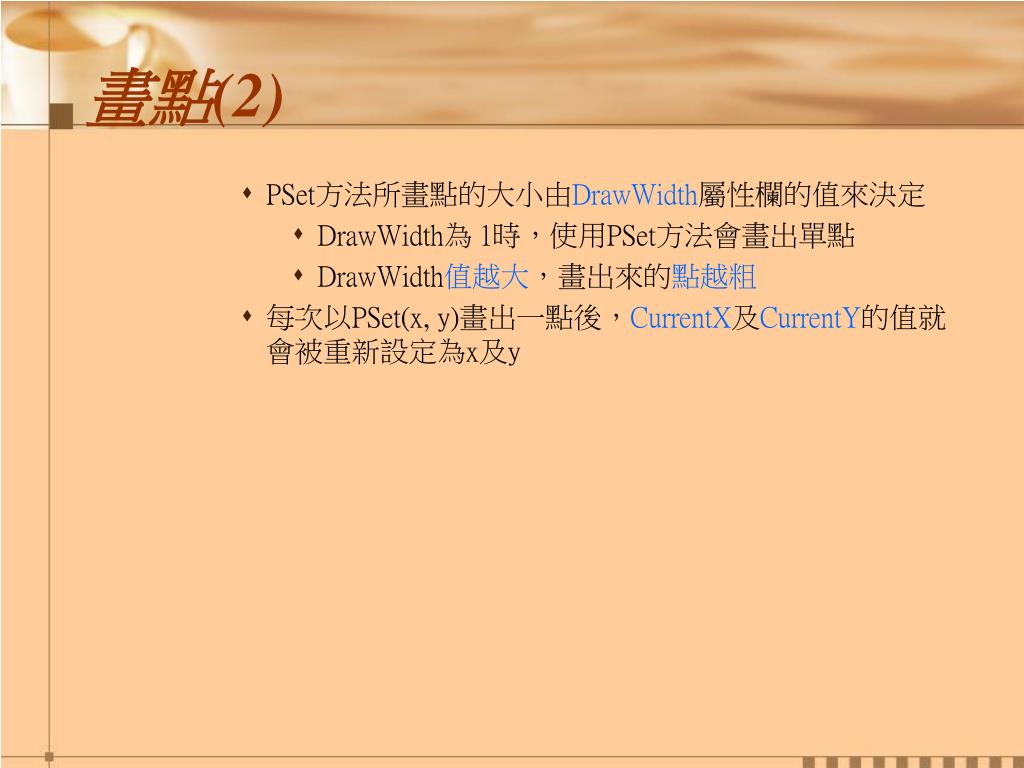

  • 畫點(2)

    • PSet方法所畫點的大小由DrawWidth屬性欄的值來決定

      • DrawWidth為 1時,使用PSet方法會畫出單點

      • DrawWidth值越大,畫出來的點越粗

    • 每次以PSet(x, y)畫出一點後,CurrentX及CurrentY的值就會被重新設定為x及y


    Pset 1

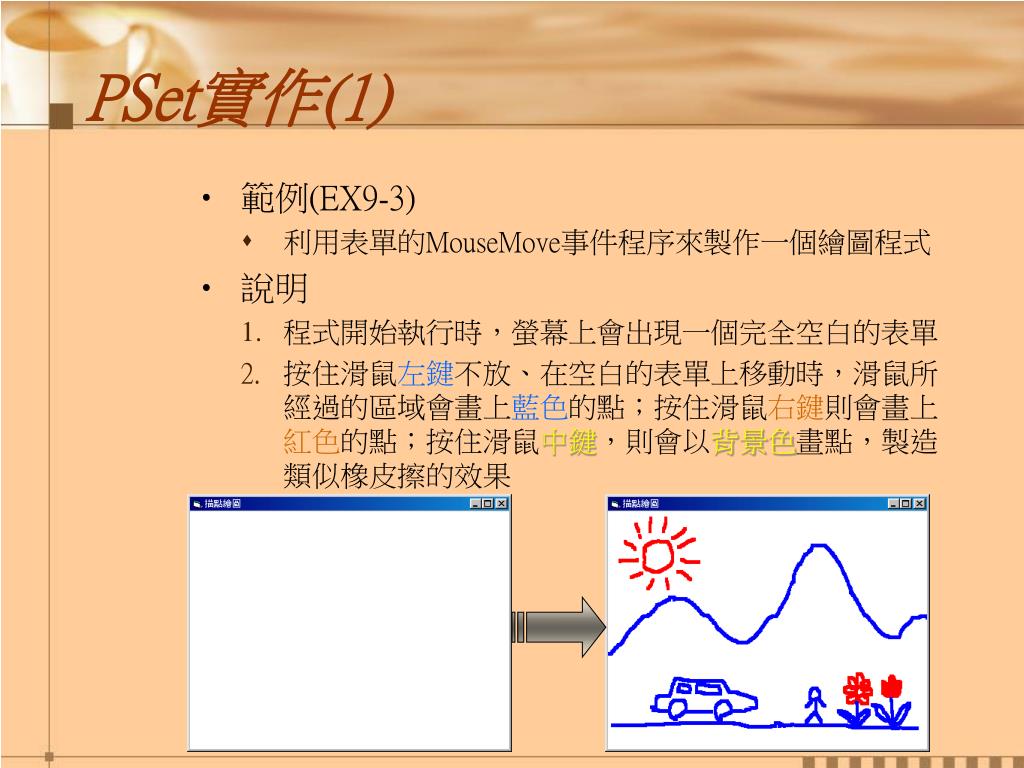

    PSet實作(1)

    • 範例(EX9-3)

      • 利用表單的MouseMove事件程序來製作一個繪圖程式

    • 說明

      • 程式開始執行時,螢幕上會出現一個完全空白的表單

      • 按住滑鼠左鍵不放、在空白的表單上移動時,滑鼠所經過的區域會畫上藍色的點;按住滑鼠右鍵則會畫上紅色的點;按住滑鼠中鍵,則會以背景色畫點,製造類似橡皮擦的效果


    Pset 2

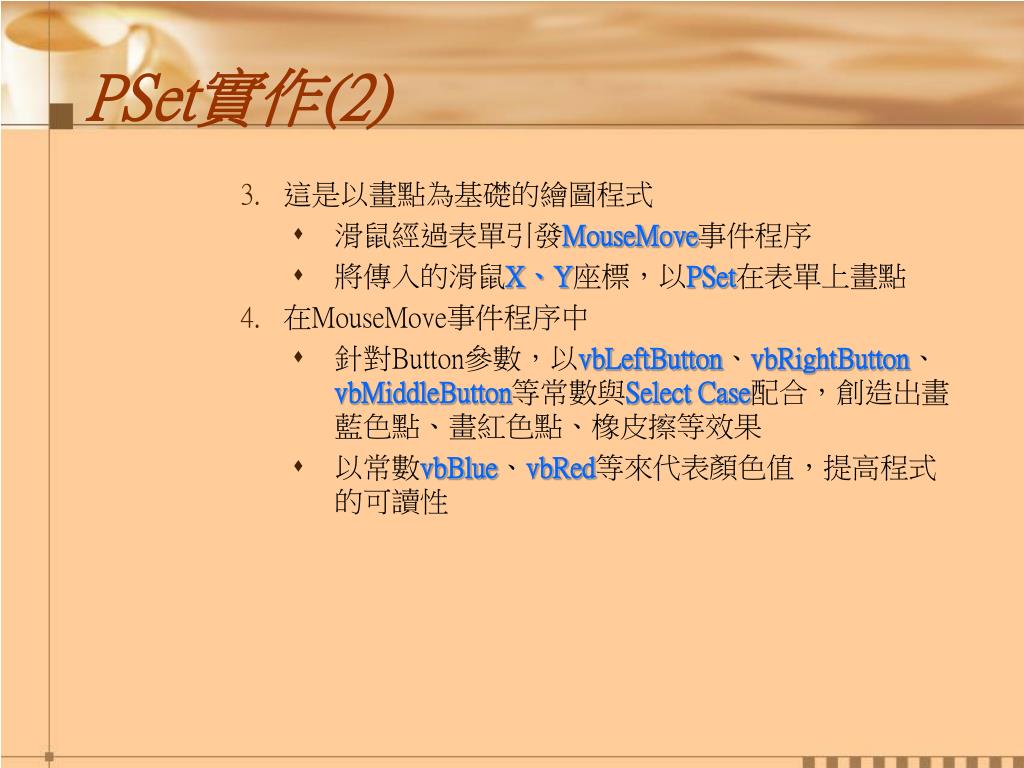

    PSet實作(2)

    • 這是以畫點為基礎的繪圖程式

      • 滑鼠經過表單引發MouseMove事件程序

      • 將傳入的滑鼠X、Y座標,以PSet在表單上畫點

    • 在MouseMove事件程序中

      • 針對Button參數,以vbLeftButton、vbRightButton、vbMiddleButton等常數與Select Case配合,創造出畫藍色點、畫紅色點、橡皮擦等效果

      • 以常數vbBlue、vbRed等來代表顏色值,提高程式的可讀性


    Pset 3

    Form1

    Name

    frmDraw

    AutoRedraw

    True

    BackColor

    &H00FFFFFF&

    Caption

    描點繪圖

    DrawWidth

    4

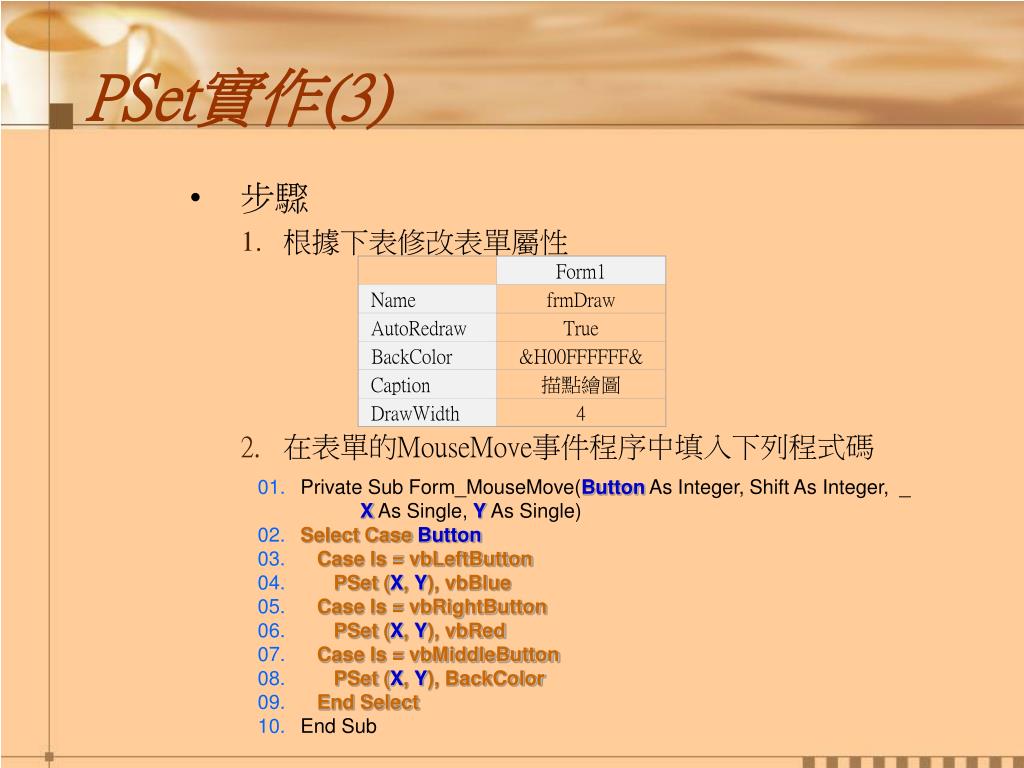

    PSet實作(3)

    • 步驟

      • 根據下表修改表單屬性

      • 在表單的MouseMove事件程序中填入下列程式碼

    01.Private Sub Form_MouseMove(ButtonAs Integer, Shift As Integer, _

    X As Single, Y As Single)

    02. Select Case Button

    03.Case Is = vbLeftButton

    04.PSet (X, Y), vbBlue

    05.Case Is = vbRightButton

    06.PSet (X, Y), vbRed

    07.Case Is = vbMiddleButton

    08.PSet (X, Y), BackColor

    09.End Select

    10. End Sub


    Line 1

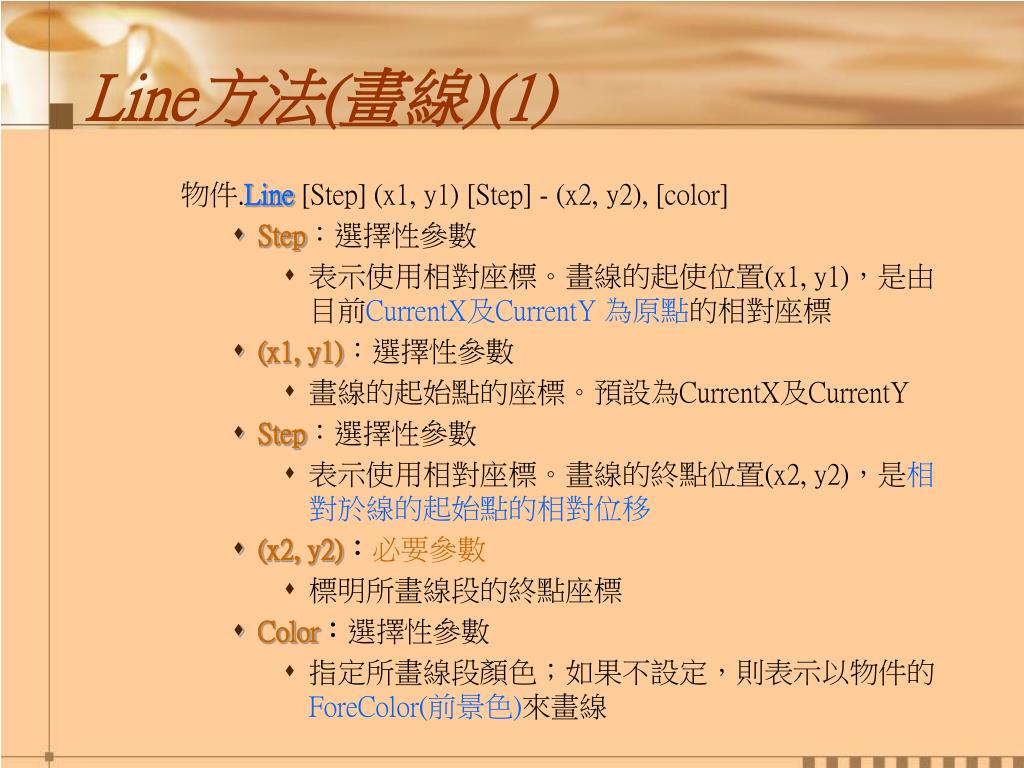

    Line方法(畫線)(1)

    物件.Line [Step] (x1, y1) [Step] - (x2, y2), [color]

    • Step:選擇性參數

      • 表示使用相對座標。畫線的起使位置(x1, y1),是由目前CurrentX及CurrentY 為原點的相對座標

    • (x1, y1):選擇性參數

      • 畫線的起始點的座標。預設為CurrentX及CurrentY

    • Step:選擇性參數

      • 表示使用相對座標。畫線的終點位置(x2, y2),是相對於線的起始點的相對位移

    • (x2, y2):必要參數

      • 標明所畫線段的終點座標

    • Color:選擇性參數

      • 指定所畫線段顏色;如果不設定,則表示以物件的ForeColor(前景色)來畫線


    Line 2

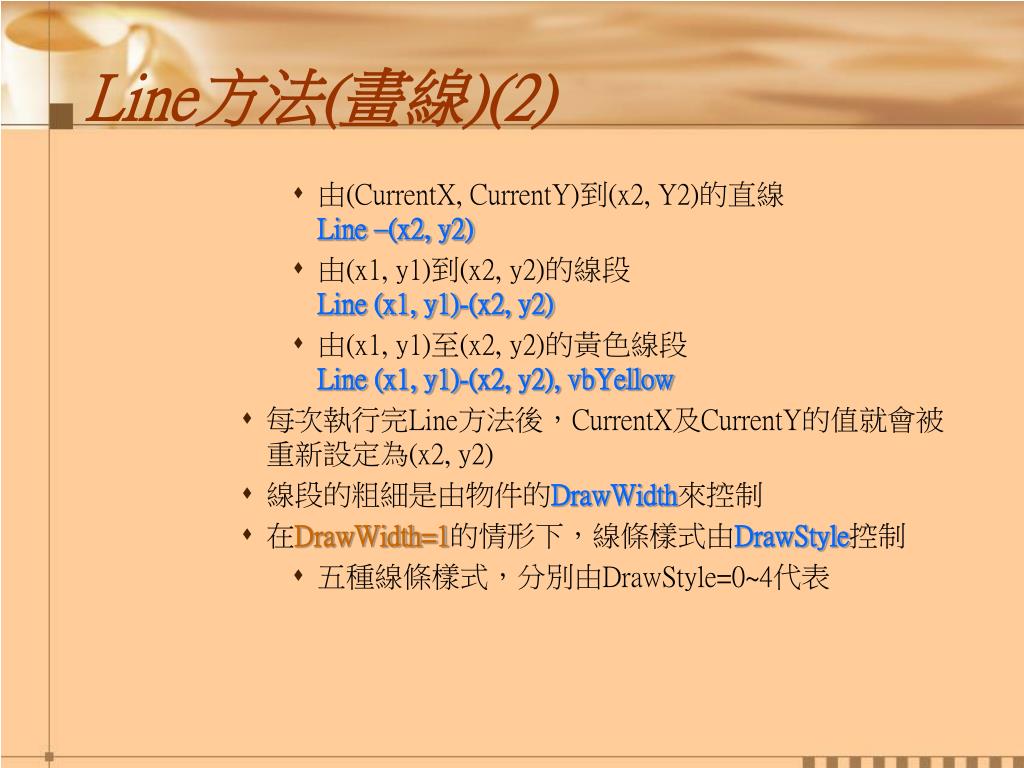

    Line方法(畫線)(2)

    • 由(CurrentX, CurrentY)到(x2, Y2)的直線Line –(x2, y2)

    • 由(x1, y1)到(x2, y2)的線段Line (x1, y1)-(x2, y2)

    • 由(x1, y1)至(x2, y2)的黃色線段Line(x1, y1)-(x2, y2), vbYellow

  • 每次執行完Line方法後,CurrentX及CurrentY的值就會被重新設定為(x2, y2)

  • 線段的粗細是由物件的DrawWidth來控制

  • 在DrawWidth=1的情形下,線條樣式由DrawStyle控制

    • 五種線條樣式,分別由DrawStyle=0~4代表


  • Line 3

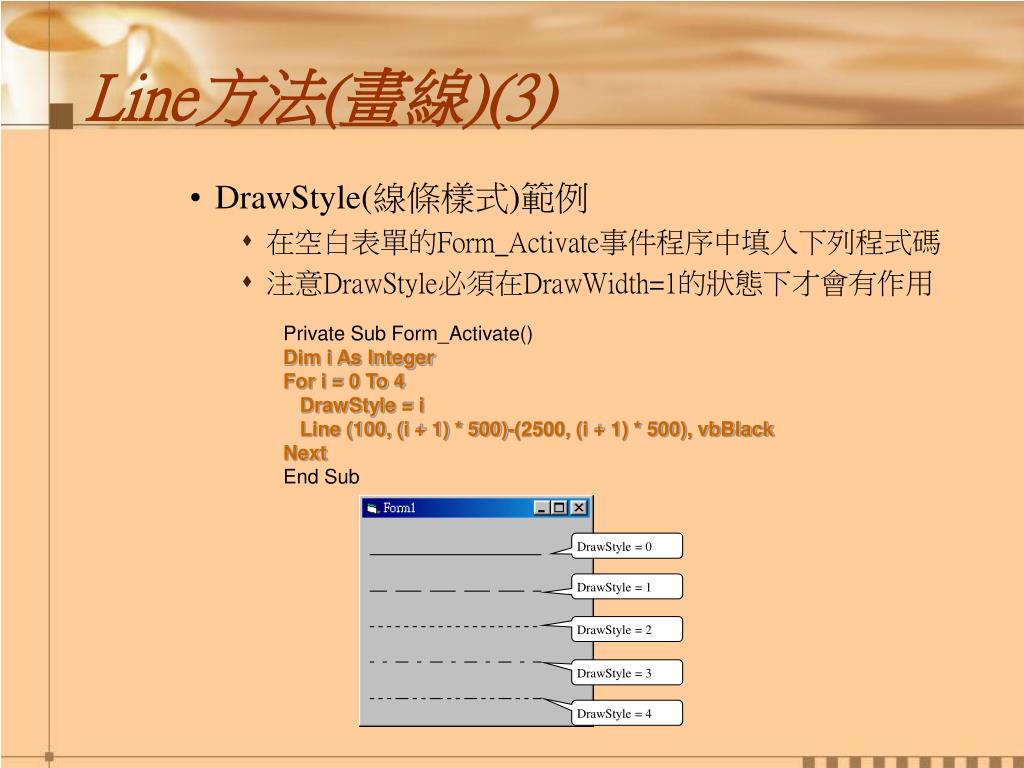

    Line方法(畫線)(3)

    • DrawStyle(線條樣式)範例

      • 在空白表單的Form_Activate事件程序中填入下列程式碼

      • 注意DrawStyle必須在DrawWidth=1的狀態下才會有作用

    Private Sub Form_Activate()

    Dim i As Integer

    For i = 0 To 4

    DrawStyle = i

    Line (100, (i + 1) * 500)-(2500, (i + 1) * 500), vbBlack

    Next

    End Sub

    DrawStyle = 0

    DrawStyle = 1

    DrawStyle = 2

    DrawStyle = 3

    DrawStyle = 4

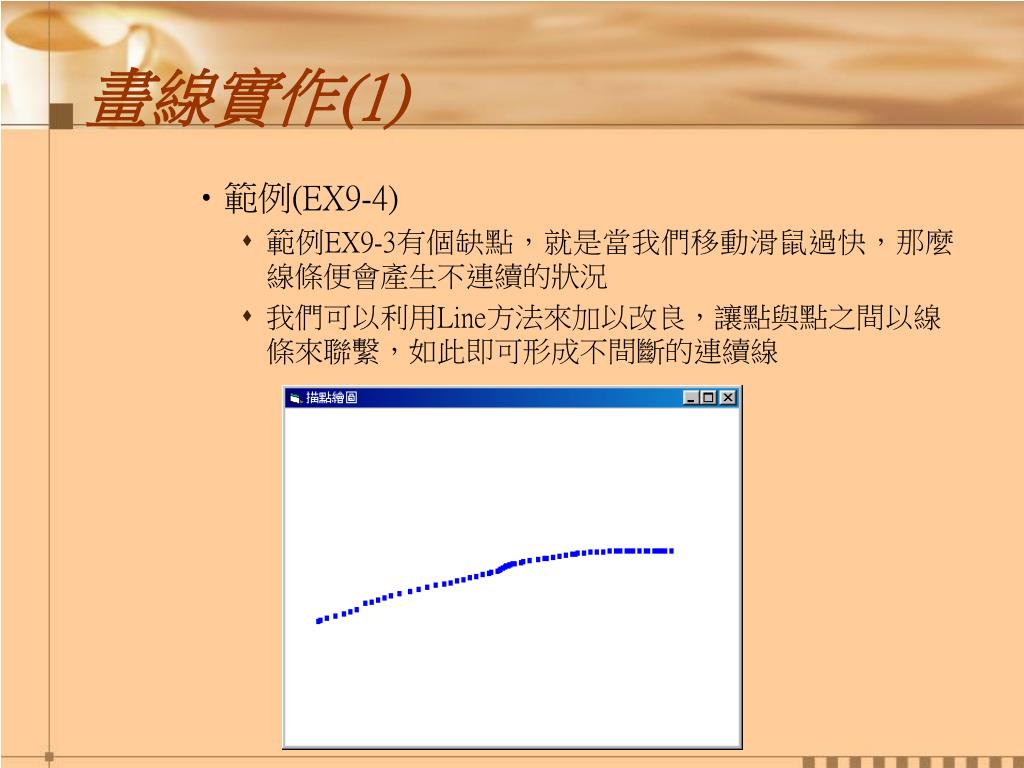

    畫線實作(1)

    • 範例(EX9-4)

      • 範例EX9-3有個缺點,就是當我們移動滑鼠過快,那麼線條便會產生不連續的狀況

      • 我們可以利用Line方法來加以改良,讓點與點之間以線條來聯繫,如此即可形成不間斷的連續線


    畫線實作(2)

    • 說明

      • 用Line方法代替PSet方法,讓點與點之間以線條連接

      • 按下滑鼠按鈕表示開始畫圖,因此在MouseDown中將座標設定給CurrentX及CurrentY作為畫線的起點

      • 表單物件上已經有CurrentX、CurrentY兩個屬性欄紀錄Line方法的起點位置,因此在MouseMove中偵測按下的滑鼠按鈕,然後以Line方法加上(X2,Y2)座標即可畫出連續線


    Form1

    Name

    frmDrawLine

    AutoRedraw

    True

    BackColor

    &H00FFFFFF&

    Caption

    描點繪圖

    DrawWidth

    4

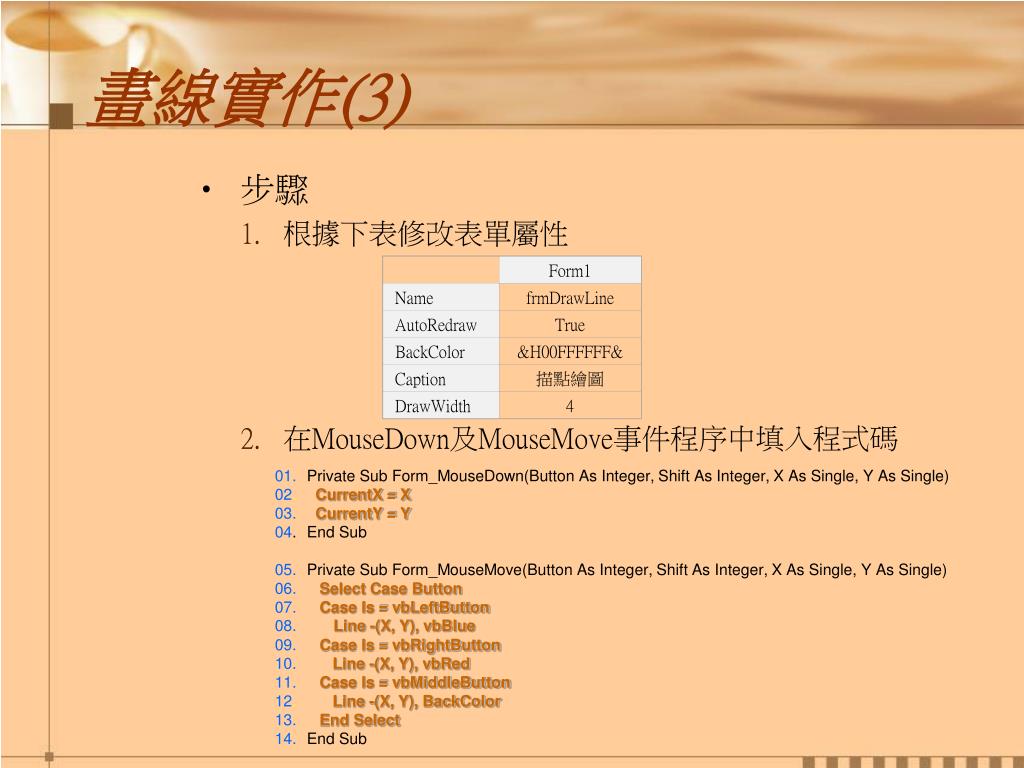

    畫線實作(3)

    • 步驟

      • 根據下表修改表單屬性

      • 在MouseDown及MouseMove事件程序中填入程式碼

    01.Private Sub Form_MouseDown(Button As Integer, Shift As Integer, X As Single, Y As Single)

    02. CurrentX = X

    03.CurrentY = Y

    04. End Sub

    05. Private Sub Form_MouseMove(Button As Integer, Shift As Integer, X As Single, Y As Single)

    06.Select Case Button

    07.Case Is = vbLeftButton

    08.Line -(X, Y), vbBlue

    09.Case Is = vbRightButton

    10.Line -(X, Y), vbRed

    11.Case Is = vbMiddleButton

    12. Line -(X, Y), BackColor

    13.End Select

    14. End Sub

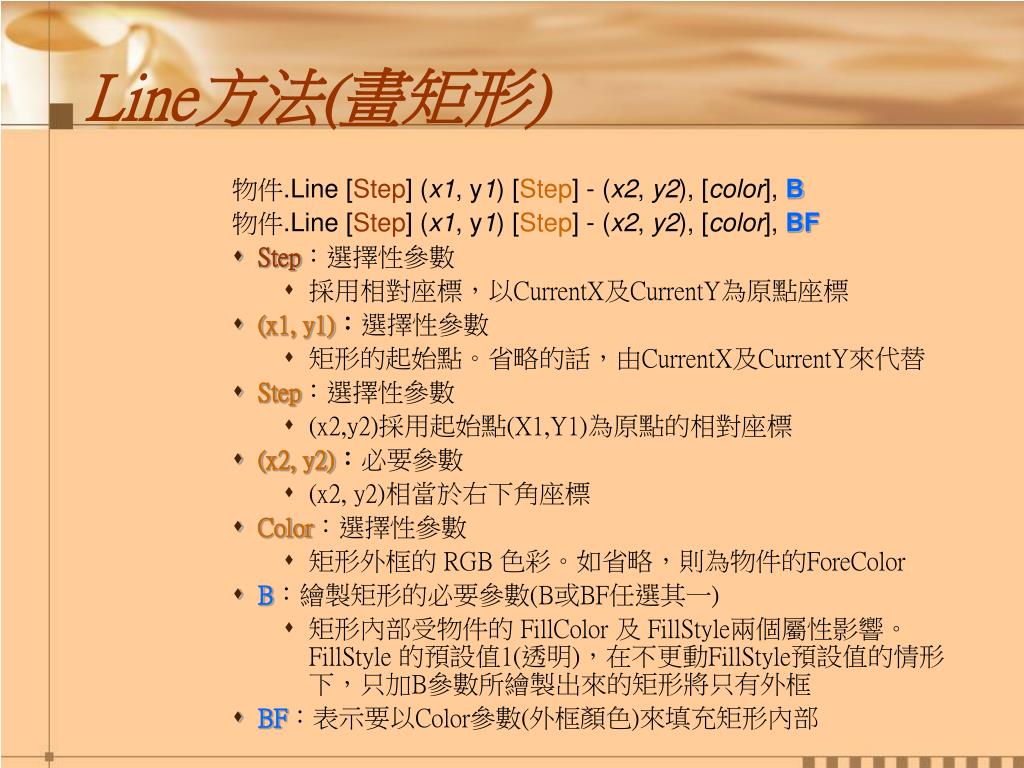

    Line方法(畫矩形)

    物件.Line [Step] (x1, y1) [Step] - (x2, y2), [color], B

    物件.Line [Step] (x1, y1) [Step] - (x2, y2), [color], BF

    • Step:選擇性參數

      • 採用相對座標,以CurrentX及CurrentY為原點座標

    • (x1, y1):選擇性參數

      • 矩形的起始點。省略的話,由CurrentX及CurrentY來代替

    • Step:選擇性參數

      • (x2,y2)採用起始點(X1,Y1)為原點的相對座標

    • (x2, y2):必要參數

      • (x2, y2)相當於右下角座標

    • Color:選擇性參數

      • 矩形外框的 RGB 色彩。如省略,則為物件的ForeColor

    • B:繪製矩形的必要參數(B或BF任選其一)

      • 矩形內部受物件的 FillColor 及 FillStyle兩個屬性影響。 FillStyle 的預設值1(透明),在不更動FillStyle預設值的情形下,只加B參數所繪製出來的矩形將只有外框

    • BF:表示要以Color參數(外框顏色)來填充矩形內部

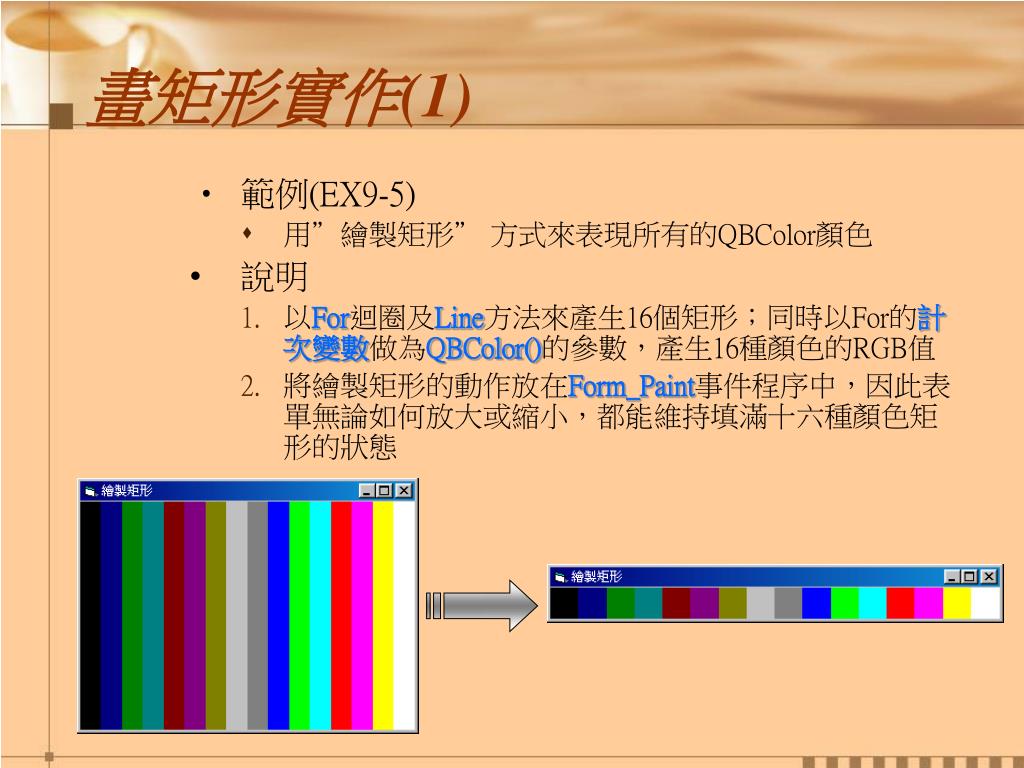

    畫矩形實作(1)

    • 範例(EX9-5)

      • 用”繪製矩形” 方式來表現所有的QBColor顏色

    • 說明

      • 以For迴圈及Line方法來產生16個矩形;同時以For的計次變數做為QBColor()的參數,產生16種顏色的RGB值

      • 將繪製矩形的動作放在Form_Paint事件程序中,因此表單無論如何放大或縮小,都能維持填滿十六種顏色矩形的狀態


    Form1

    Name

    frmRectangle

    Caption

    繪製矩形

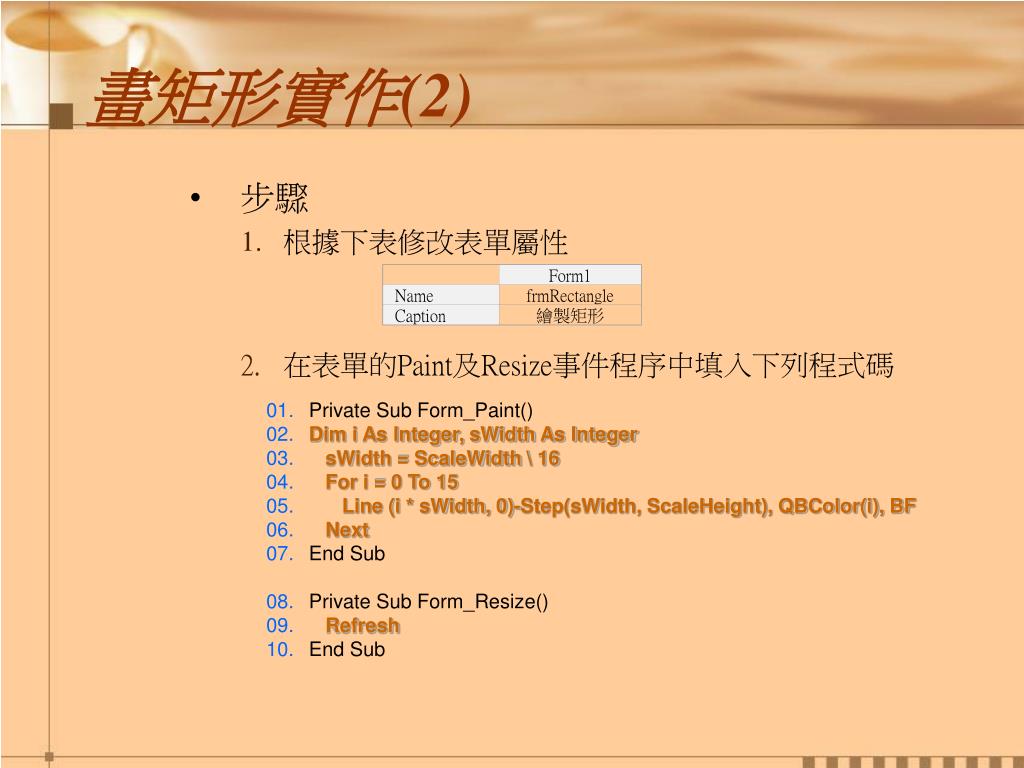

    畫矩形實作(2)

    • 步驟

      • 根據下表修改表單屬性

      • 在表單的Paint及Resize事件程序中填入下列程式碼

    01.Private Sub Form_Paint()

    02. Dim i As Integer, sWidth As Integer

    03.sWidth = ScaleWidth \ 16

    04.For i = 0 To 15

    05.Line (i * sWidth, 0)-Step(sWidth, ScaleHeight), QBColor(i), BF

    06.Next

    07. End Sub

    08. Private Sub Form_Resize()

    09. Refresh

    10. End Sub

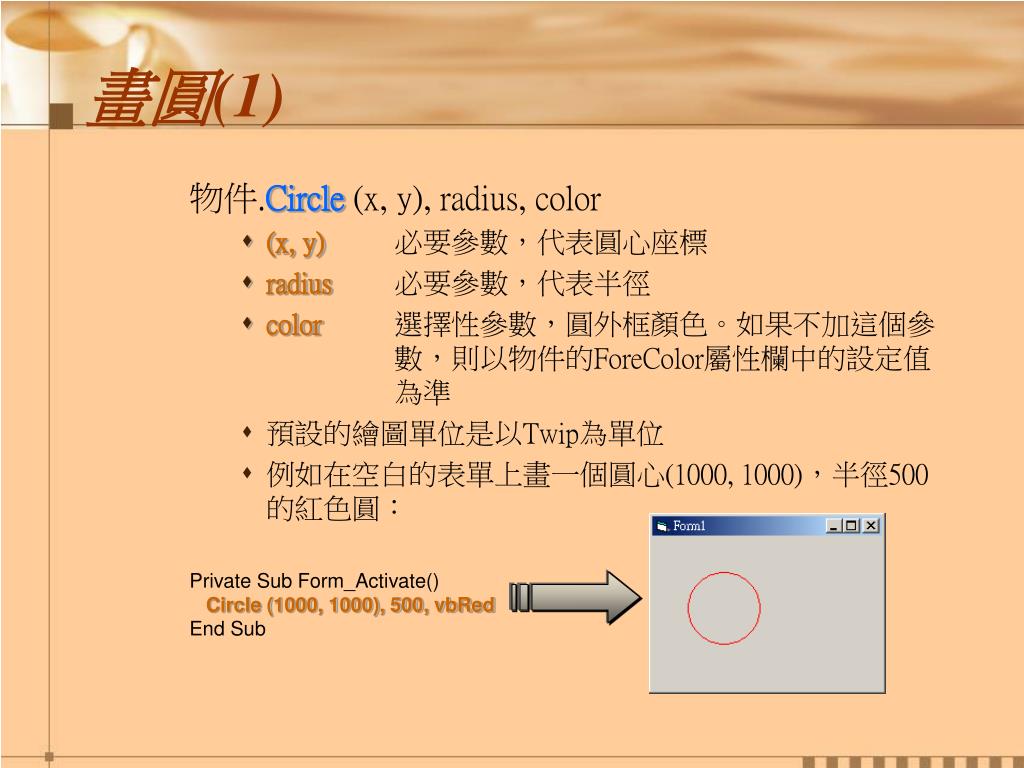

    畫圓(1)

    物件.Circle (x, y), radius, color

    • (x, y)必要參數,代表圓心座標

    • radius必要參數,代表半徑

    • color選擇性參數,圓外框顏色。如果不加這個參 數,則以物件的ForeColor屬性欄中的設定值 為準

    • 預設的繪圖單位是以Twip為單位

    • 例如在空白的表單上畫一個圓心(1000, 1000),半徑500的紅色圓:

    Private Sub Form_Activate()

    Circle (1000, 1000), 500, vbRed

    End Sub


    常數

    設定值

    描述

    VbFSSolid

    0

    實心

    VbFSTransparent

    1

    (預設) 透明

    VbHorizontalLine

    2

    水平線

    VbVerticalLine

    3

    垂直線

    VbUpwardDiagonal

    4

    左上到右下的斜線

    VbDownwardDiagonal

    5

    右下到右上的斜線

    VbCross

    6

    垂直交叉線

    VbDiagonalCross

    7

    對角交叉線

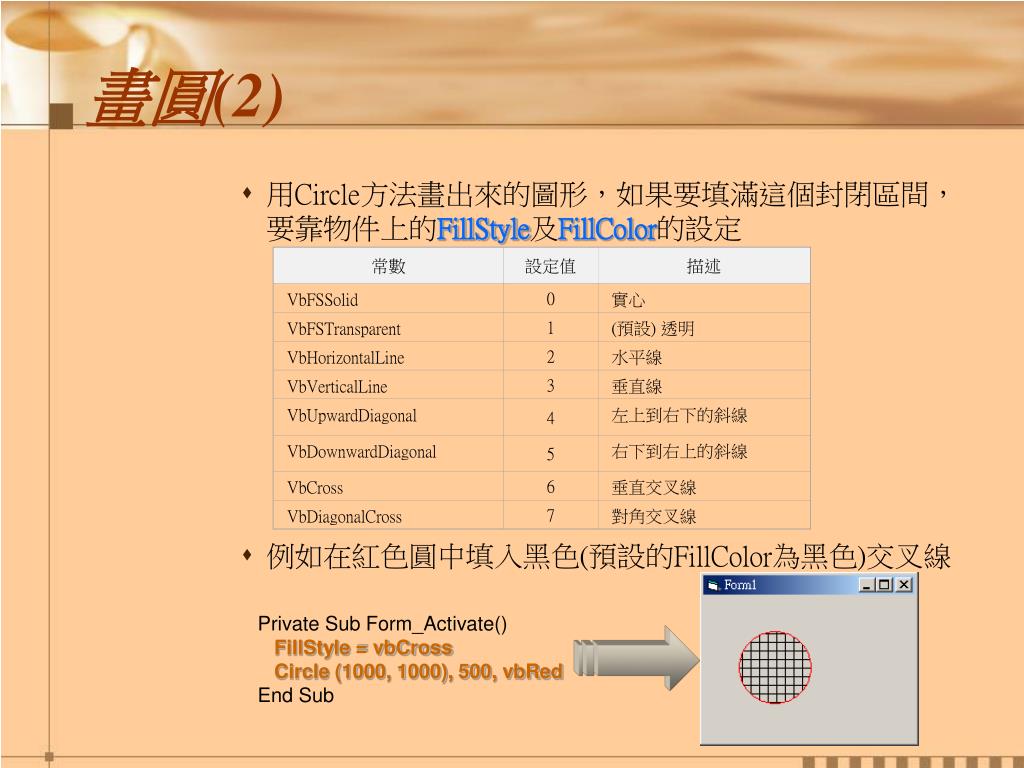

    畫圓(2)

    • 用Circle方法畫出來的圖形,如果要填滿這個封閉區間,要靠物件上的FillStyle及FillColor的設定

    • 例如在紅色圓中填入黑色(預設的FillColor為黑色)交叉線

    Private Sub Form_Activate()

    FillStyle = vbCross

    Circle (1000, 1000), 500, vbRed

    End Sub

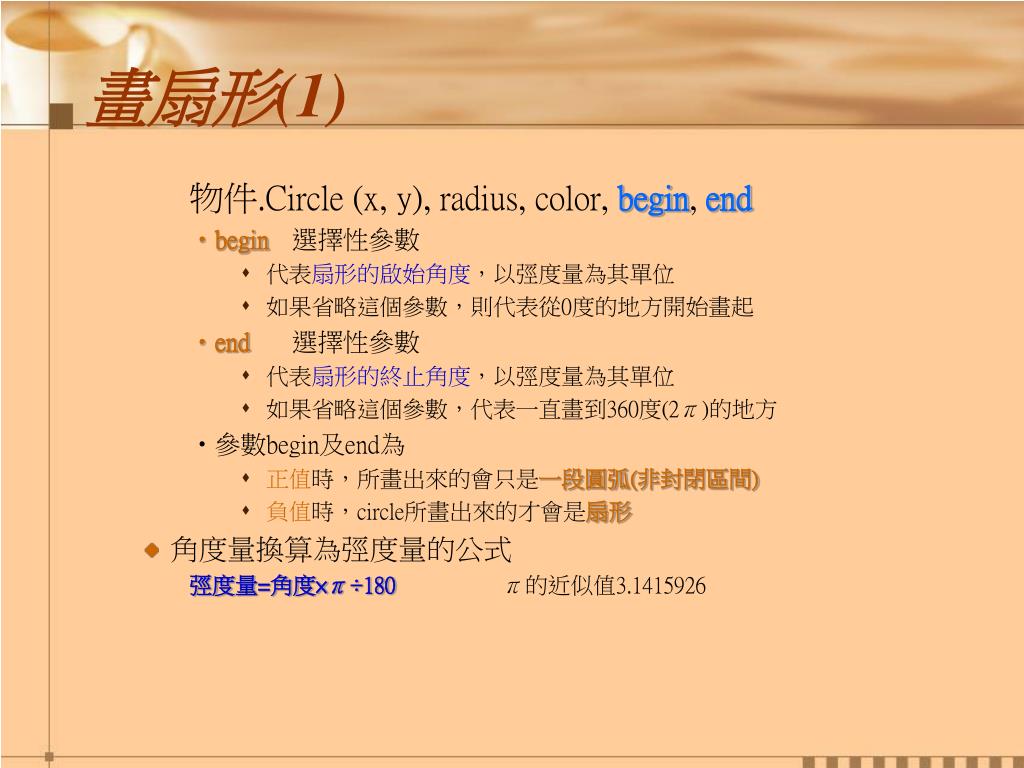

    畫扇形(1)

    物件.Circle (x, y), radius, color, begin, end

    • begin選擇性參數

      • 代表扇形的啟始角度,以弳度量為其單位

      • 如果省略這個參數,則代表從0度的地方開始畫起

    • end選擇性參數

      • 代表扇形的終止角度,以弳度量為其單位

      • 如果省略這個參數,代表一直畫到360度(2π)的地方

    • 參數begin及end為

      • 正值時,所畫出來的會只是一段圓弧(非封閉區間)

      • 負值時,circle所畫出來的才會是扇形

  • 角度量換算為弳度量的公式

    弳度量=角度×π÷180 π的近似值3.1415926

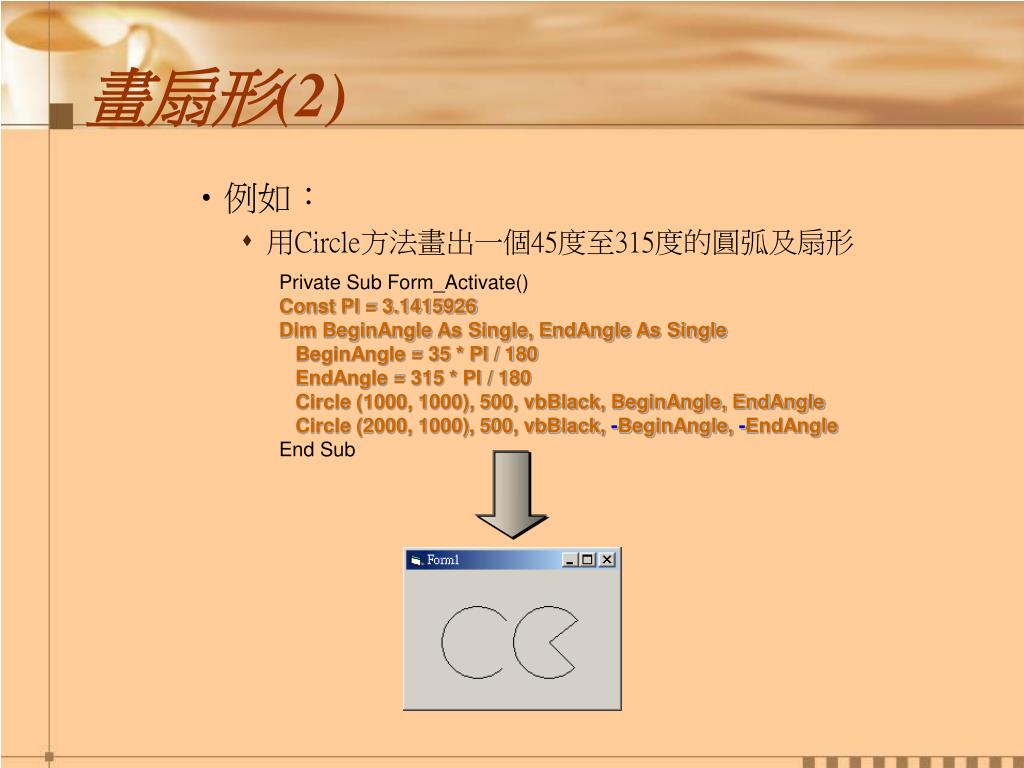

  • 畫扇形(2)

    • 例如:

      • 用Circle方法畫出一個45度至315度的圓弧及扇形

    Private Sub Form_Activate()

    Const PI = 3.1415926

    Dim BeginAngle As Single, EndAngle As Single

    BeginAngle = 35 * PI / 180

    EndAngle = 315 * PI / 180

    Circle (1000, 1000), 500, vbBlack, BeginAngle, EndAngle

    Circle (2000, 1000), 500, vbBlack, -BeginAngle, -EndAngle

    End Sub

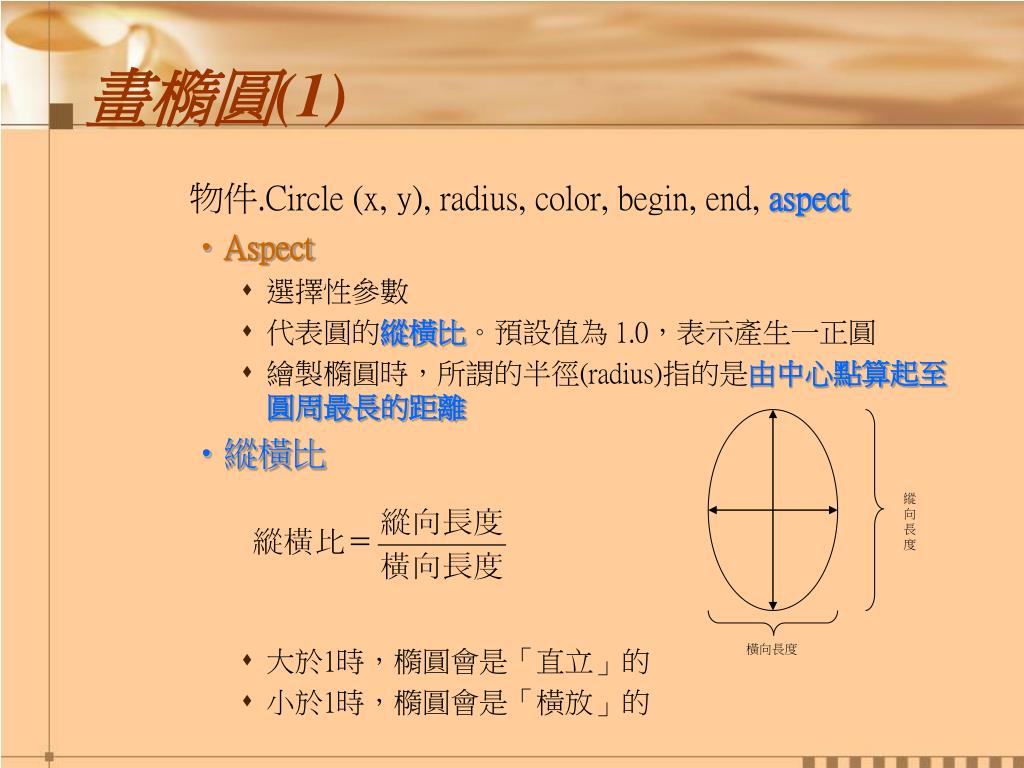

    畫橢圓(1)

    物件.Circle (x, y), radius, color, begin, end, aspect

    • Aspect

      • 選擇性參數

      • 代表圓的縱橫比。預設值為 1.0,表示產生一正圓

      • 繪製橢圓時,所謂的半徑(radius)指的是由中心點算起至圓周最長的距離

    • 縱橫比

      • 大於1時,橢圓會是「直立」的

      • 小於1時,橢圓會是「橫放」的

    縱向長度

    橫向長度

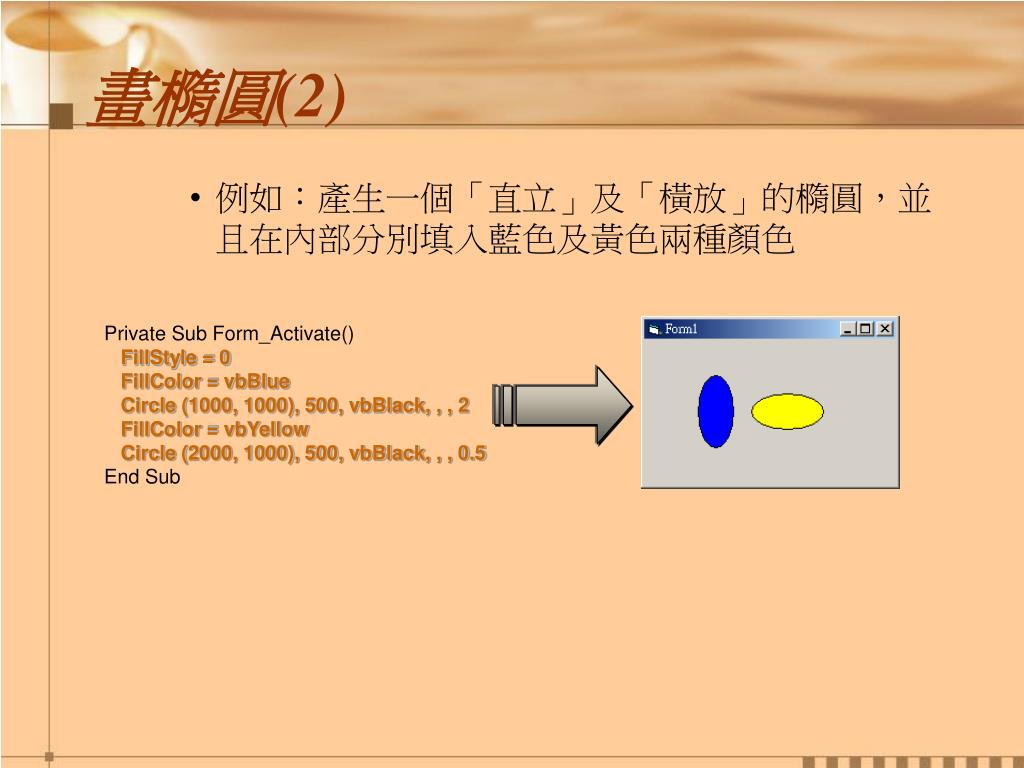

    畫橢圓(2)

    • 例如:產生一個「直立」及「橫放」的橢圓,並且在內部分別填入藍色及黃色兩種顏色

    Private Sub Form_Activate()

    FillStyle = 0

    FillColor = vbBlue

    Circle (1000, 1000), 500, vbBlack, , , 2

    FillColor = vbYellow

    Circle (2000, 1000), 500, vbBlack, , , 0.5

    End Sub



    ad
