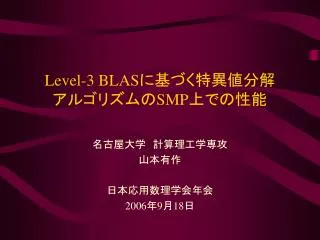

  1. Level-3 BLASに基づく特異値分解アルゴリズムのSMP上での性能 名古屋大学　計算理工学専攻 山本有作 日本応用数理学会年会 2006年9月18日

  2. 目次 １.　はじめに ２.　従来の特異値分解アルゴリズムとその問題点 ３.Level-3 BLAS に基づく特異値分解アルゴリズム ４.　性能評価 ５.　まとめと今後の課題

  3. １.　はじめに • 本研究で対象とする問題 • 実正方行列 A の特異値分解 A = US VT • A： n×n密行列 • S： n×n対角行列 • U，V： n×n直交行列 • 応用分野 • 統計計算 （主成分分析，最小2乗法） • 信号処理 （独立成分分析など） • 画像処理 （圧縮，ノイズ除去） • 電子状態計算

  4. 本研究の目的 • 共有メモリ型並列計算機（SMP）上で高性能を達成できる特異値分解ソルバを作成し，評価 • 背景 • 問題の大規模化 • CPUのマルチコア化などによる SMP 環境の普及 デュアルコア Xeon Cell プロセッサ （1+8 コア）

  5. ２.　従来の特異値分解アルゴリズムとその問題点２.　従来の特異値分解アルゴリズムとその問題点 計算内容 計算手法 密行列 A U0TAV0 = B (U0, V0: 直交行列) ハウスホルダー法 二重対角化 二重対角行列 B QR法 分割統治法 MR3アルゴリズム I-SVDアルゴリズム Bvi =σi xi BTxi =σi yi 二重対角行列の 特異値・特異ﾍﾞｸﾄﾙ計算 Bの特異値 {σi}， 　 特異ベクトル {xi }{yi } vi = V0 yi ui = U0 xi 逆変換 逆変換 Aの特異ベクトル {ui }, {vi }

  6. 実行時間（全特異ﾍﾞｸﾄﾙ） n = 5000，Xeon 2.8GHz（1～4PU） LAPACK での実行時間（秒） 各部分の演算量と実行時間 演算量 密行列 A (8/3) n3 二重対角化 O(n2) ～ O(n3) 二重対角行列の 特異値・特異ﾍﾞｸﾄﾙ計算 4mn2 逆変換 （左右 m 本ずつの 特異ベクトル） ・二重対角化が実行時間の 　大部分を占める ・速度向上率が低い Aの特異ベクトル {ui }, {vi }

  7. 二重対角化の性能が出ない原因 • 二重対角化の演算パターン • 左右からのハウスホルダー変換による行・列の消去 • A(k) := (I – awwT ) A(k) • 演算は level-2 BLAS（行列ベクトル積と rank-1 更新） • ただしブロック化により半分は level-3 BLAS にすることが可能 • 演算パターンに関する問題点 • Level-2 BLAS はデータ再利用性が低い。 キャッシュの有効利用が困難であり，単体性能が出にくい。 　　　　プロセッサ間のアクセス競合により，並列性能向上も困難 0 0 0 非ゼロ要素 ゼロにしたい部分 0 0 0 A(k) 右から の変換 左から の変換 影響を受ける部分 k

  8. ３.Level-3 BLAS に基づく特異値分解アルゴリズム • ２段階の二重対角化アルゴリズム（Bischof et al., ’93） • 密行列 A をまず帯幅 L の下三角帯行列 C に変換 • 次にこの帯行列を下二重対角行列 B に変換 • 二重対角化を２段階で行うことの利点 • 前半の変換は，level-3BLAS （行列乗算）のみを使って実行可能 キャッシュの有効利用が可能 • 後半の変換は level-2 BLAS が中心だが，演算量は O(n2L) • 前半部に比べてずっと小さい。 次数 n 下三角 帯行列化 村田法 の拡張 0 0 O(n2L) 約 (8/3)n3 0 0 C A B 帯幅 L

  9. 下三角帯行列化のアルゴリズム ブロックベクトル ブロック鏡像変換によるブロック列の消去 • ブロック鏡像変換 H = I – WαWT • Hは直交行列 • 与えられたブロックベクトルを上三角 行列（正確には右上三角部分のみ 非零でそれ以外が零の行列）に変形 第 Kステップでの処理 左からH を乗算 0 0 0 0 0 0 左からHKL を乗算 右からHKR を乗算 ゼロにしたい部分 影響を受ける部分 非ゼロ要素

  10. 下三角帯行列化のアルゴリズム（続き） [Step 1]K = 1からN /L–1まで以下の[Step 2] ～ [Step 6]を繰り返す。 [Step 2]A(K, K:N) を上三角行列に変形する鏡像変換 HKR= I – WKRaKR (WKR)Tの計算 [Step 3]　行列・ﾌﾞﾛｯｸﾍﾞｸﾄﾙ積：　P := A(K:N, K:N) WKR aKR [Step 4]　行列のrank-L更新：　 A(K:N, K:N) := A(K:N, K:N) – P(WKR)T [Step 5]A(K+1:N, K) を上三角行列に変形する鏡像変換 HKL= I – WKLaKL (WKL)Tの計算 [Step 6]　行列・ﾌﾞﾛｯｸﾍﾞｸﾄﾙ積：　QT := aKL (WKL)TA(K+1:N, K:N) [Step 7]　行列のrank-L更新： A(K+1:N, K:N) := A(K+1:N, K:N) – WkLQT すべて level-3 BLAS（行列乗算） • 本アルゴリズムの特徴 • 演算が level-3 BLAS 中心のため，キャッシュの有効利用が可能 • SMPにおけるメモリ競合の影響を低減可能

  11. 本アルゴリズムの長所と短所 • 長所 • Level-3 BLAS の利用により，二重対角化の性能を向上可能 • 同様のアイディアに基づく三重対角化アルゴリズムでは，高い単体性能・並列性能を確認済み • 短所 • 特異ベクトル計算のための計算量・記憶領域が増大 • ２段階の逆変換あるいは帯行列の特異値分解が必要 • 詳しくは次のスライドで説明 • 二重対角化の高速化効果が大きければ，計算量増大を考慮しても全体としては高速化できると予想 • 特に，求める特異ベクトルが少ない場合は効果が大きいはず。

  12. 特異ベクトルの計算手法 n • 方法１： 下三角帯行列の特異ベクトルを直接計算 • 長所 • 固有ベクトルの逆変換は１段階のみ • 逆変換の演算量は 4mn2（従来法と同じ） • 短所 • 特異ベクトル計算のための実用的な手法は帯行列用逆反復法のみ • 直交化が必要であり，演算量はO(mnL2+m2n) 0 L 0 0 0 QR法 dqds法 mdLVs法 二分法 帯行列用 逆反復法 A C B 4mn2 O(mnL2+ m2n) A の特異ﾍﾞｸﾄﾙ {ui }{vi } C の特異ﾍﾞｸﾄﾙ {zi }{wi } 特異値 {σi}

  13. SMP 上での level-3 BLAS の高速性を鑑み，方法２を採用 特異ベクトルの計算手法（続き） n • 方法２： 二重対角行列の特異ベクトルを計算して２回逆変換 • 長所 • 二重対角行列の特異値・特異ベクトルを求める任意の手法が適用可能 • 短所 • 逆変換の演算量が 8mn2 （従来法の2倍）。ただしlevel-3 化可能 • 村田法の変換をすべて記憶するため，n2の記憶領域が余計に必要 0 L 0 特異値 {σi} 0 0 QR法 DC法 MR3 I-SVD A C B 4mn2 4mn2 A の特異ﾍﾞｸﾄﾙ {ui }{vi } C の特異ﾍﾞｸﾄﾙ {zi }{wi } B の特異ﾍﾞｸﾄﾙ {xi }{yi }

  14. アルゴリズムの全体像 分割統治法 （LAPACK DBDSDC） • ２段階の二重対角化と２段階の逆変換 • 二重対角行列の特異値分解には分割統治法を使用 • 特徴 • 演算量が O(n3) となる部分はすべて level-3 BLAS で実行可能 • SMP 向け並列化は，基本的に並列版 level-3 BLAS の使用により実現 • 村田法は OpenMP によるパイプライン型の並列化 0 O(n2L) (8/3)n3 0 level-2 level-3 0 0 A C B O(n2) ～ O(n3) level-3 4mn2 4mn2 A の特異ﾍﾞｸﾄﾙ {ui }{vi } C の特異ﾍﾞｸﾄﾙ {zi }{wi } B の特異値 {σi} 特異ﾍﾞｸﾄﾙ {xi }{yi } level-3 level-3

  15. 村田法の並列化 • パイプライン型の並列化 • 第1列の二重対角化処理と第2列の二重対角化処理の並列性 • 一般の場合の並列性 • 第1列に対する bulge-chasing の第 k ステップ • 第2列に対する bulge-chasing の第 k–2ステップ • 第3列に対する bulge-chasing の第 k–4ステップ　・・・ 　　が同時に実行可能 第2列のbulge-chasing における，右側からの 第1の直交変換で更新 される要素 第1列のbulge-chasing における，右側からの 第3の直交変換で更新 される要素 第1列による二重対角化は，今後 　より右の要素にのみ影響を及ぼす。 第1列の計算が右下まで行くのを待たずに，第2列の計算を開始できる。

  16. ４.　性能評価 • 評価環境 • Xeon (2.8GHz), 1～4PU • Linux + Intel Fortran ver. 8.1 • BLAS:Intel Math Kernel Library • LAPACK:Intel Math Kernel Library • ピーク性能：　5.6GFLOPS/CPU • 富士通 PrimePower HPC2500 (2.0GHz), 1～32PU • 富士通 Fortran • BLAS:　富士通並列化版 BLAS • LAPACK:　富士通並列化版 LAPACK • ピーク性能：　8GFLOPS/CPU • 評価対象・条件 • Level-3 BLAS に基づくアルゴリズムと LAPACK の性能を比較 • n = 1200 ～ 20000 の乱数行列の特異値分解（全特異ベクトルを計算） • Level-3 アルゴリズムにとっては一番不利な条件 • Level-3 アルゴリズムの L（半帯幅）は各 nごとに最適値を使用

  17. Xeon での実行時間 • プロセッサ数を変えたときの実行時間 • 結果 • Level-3 アルゴリズムでは PU 数に応じて実行時間が順調に減少 • 4PUでの加速率は 3～3.2 倍 • 4PU の場合は level-3 アルゴリズムが従来法より高速 n = 1200 n = 2500 n = 5000 実行時間（秒） PU数

  18. HPC2500 での実行時間 • プロセッサ数を変えたときの実行時間 • 結果 • Level-3 アルゴリズムは従来法に比べて最大3.5倍高速 • プロセッサ数が多いとき加速率が鈍るのは，非並列化部分（ブロック鏡像変換の作成など）の影響と思われる。 n = 5000 n = 10000 n = 20000 実行時間（秒） 3.5倍 PU数

  19. 両手法の実行時間の内訳 • Xeon，n=5000の場合 • 考察 • Level-3 アルゴリズムでは，どの部分の実行時間も順調に減少 • 逆変換1（村田法の逆変換）の占める時間が大きい。 この部分について，さらに高速化が必要 • 必要な特異ベクトルの本数が少ない場合，level-3 アルゴリズムはさらに有利

  20. 両手法の実行時間の内訳 • HPC2500，n=10,000の場合 • 考察 • Level-3 アルゴリズムでは，どの部分の実行時間も順調に減少 • 従来法は，二重対角化の部分の加速が鈍い。 • ただし，32PUで6倍程度は加速 • メモリバンド幅が大きいためと思われる。
