ELECTROMAGNETISME

 étude du champ électromagnétique créé par ces charges. ELECTROMAGNETISME.  étude des modifications de l'espace dues à la présence de charges électriques en mouvement. (Maxwell-Faraday). (Maxwell-Gauss). (Conservation du flux). (Maxwell-Ampère). champ magnétique. champ électrique.

iorwen
Download Presentation

ELECTROMAGNETISME

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

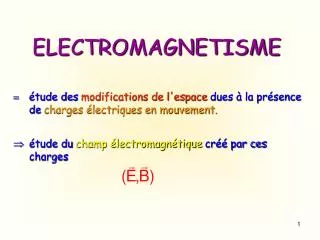

  1.  étude du champ électromagnétique créé par ces charges ELECTROMAGNETISME  étude des modifications de l'espace dues à la présence de charges électriques en mouvement.

  2. (Maxwell-Faraday) (Maxwell-Gauss) (Conservation du flux) (Maxwell-Ampère) champ magnétique champ électrique densité de courant  phénomène de propagation du champ em  Equations de MAXWELLdans le vide(1864)  Résolution des équations de Maxwell

  3.  étude de séparément en régime stationnaire  électrostatique:  électrocinétique:  magnétostatique:  régimes stationnaires et quasi-stationnaires (ARQS)  Lois de l'électromagnétisme

  4. CHAPITRE 1 FORCE MAGNETOSTATIQUE

  5.  2 courants  et de même sens s'attirent : attraction  2 courants  et de sens contraires se repoussent : répulsion I- NOTION DE CHAMP MAGNETIQUE 1- Expérience d'OERSTED (1820)  Déviation d'une boussole placée au voisinage d'un fil conducteur dans lequel circule un courant  existence de forces magnétiques 2- Expérience de ROWLAND (1876)  Déviation d'une boussole placée au voisinage d'un disque chargé qui tourne sur lui-même.  Le sens de déviation dépend du sens de rotation et du signe de la charge. 3- Interaction entre 2 courants ( AMPERE 1825)

  6.  Ces effets magnétiques dépendent de la charge q etde sa vitesse  HYPOTHESEles effets magnétiques dépendent du produit  Au voisinage de charges en mouvement, on définit un champ de vecteurs:le champ magnétique 4- Interprétation  Déplacement de charges  effets magnétiques  Remarque: Les effets des aimants sont dûs à descourants microscopiques à l'intérieur de la matière aimantée: courants ampériens 5- Vecteur champ magnétique Déviation de la boussole  modification de l'espace due aux charges en mouvement unité: TESLA (T)  V.s  m2  Wb  m2

  7. q  Si q en mouvement avec une vitesse :q soumise à proportionnelle à et perpendiculaire à  Force de LORENTZ  travail de nul q   z 6- Force électromagnétique  (R)  référentiel galiléen Q  Q distribution de charges en mouvement dans (R) q  charge ponctuelle y O  Si q immobile:force électrostatique (R) x

  8.  : champ électrique dû au système Q ( électrostatique)  : champ magnétique Formule de LORENTZ La force magnétique ne modifie pas l'énergie cinétique d'une particule chargée. La force magnétique ne peut pas mettre en mouvement une charge au repos. L'effet produit par la distribution de charges Q mobiles en tout point de l'espace est décrit par les 2 champs: q est soumise à une force électromagnétique

  9.  Circuit filiforme parcouru par I et soumis à un champ magnétique dl  vitesse des charges dans le conducteur  densité de courant II- ACTION D'UN CHAMP MAGNETIQUE SUR UN COURANT 1- Force de Laplace I Élément dl de section S et de volume d  S.dl I S  L'élément dlsera soumis à la force magnétique: Force de LAPLACE  est appelé élément de courant

  10. I I  Le bonhomme regarde dans ladirection de  Le bras gauche indique ladirection de I Champ ( ) –Chemin ( ) – Courant ( I ) Règle du Bonhomme d'Ampère:  Ientre par les pieds et sort par la tête Règle des 3 doigts de la main droite:
