Presentation Transcript


11 3

§11-3 斜二轴测图

一、轴间角和轴向伸缩系数

二、斜二轴测图的画法

三、圆的斜二轴测图


11 3

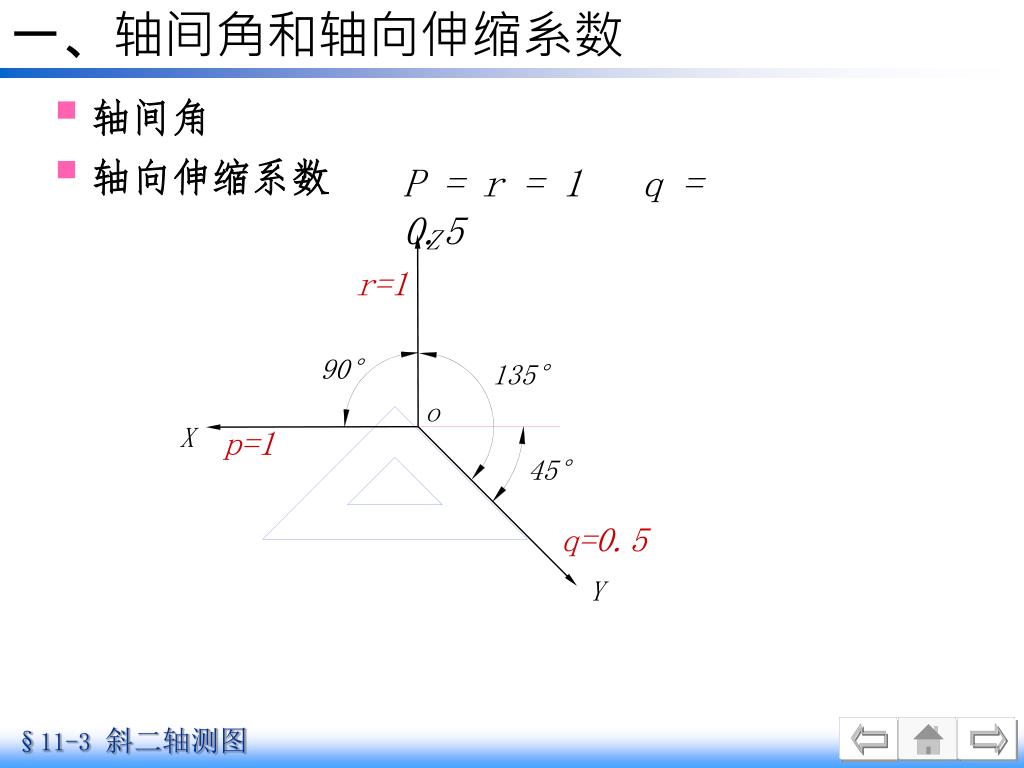

一、轴间角和轴向伸缩系数

90°

135°

45°

  • 轴间角

  • 轴向伸缩系数

P = r = 1 q = 0.5

Z

r=1

o

p=1

X

q=0.5

Y


11 3

二、斜二轴测图的画法

基本画法——坐标法,其它画法与正轴测图相似。

斜二轴测图能如实表达物体一个坐标面上的实形。

因而宜用有一个方向形状复杂或只有一个方向有圆的物体。


11 3

二、斜二轴测图的画法

40°20′

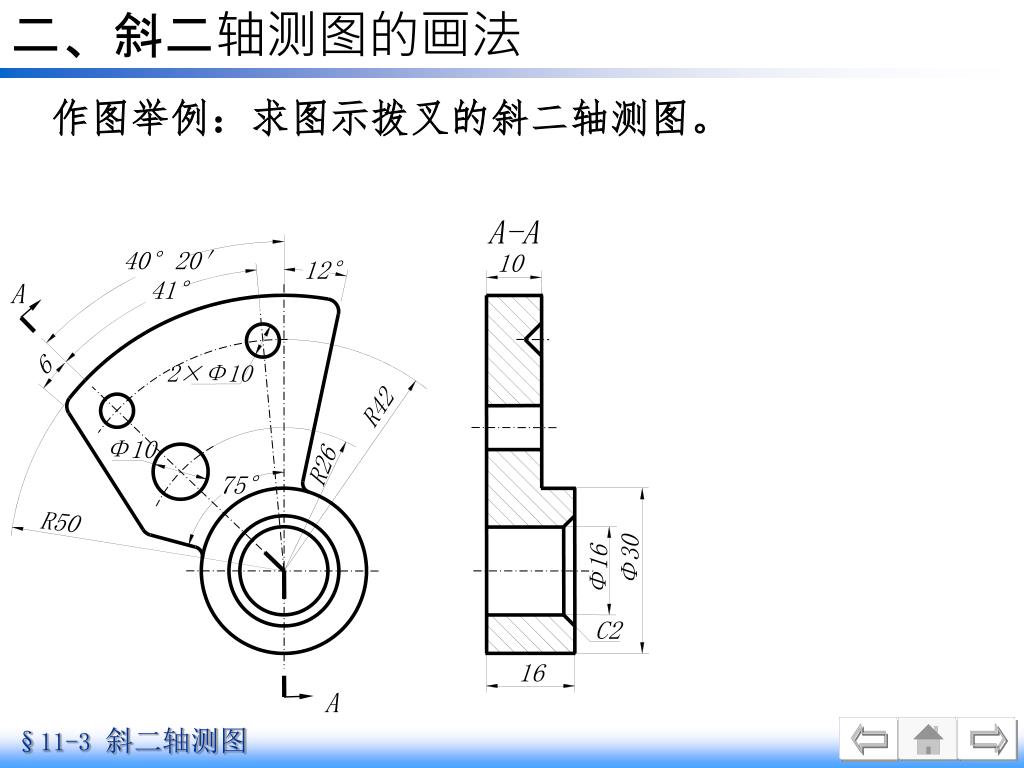

作图举例:求图示拨叉的斜二轴测图。

A-A

10

12°

41°

A

6

2×Φ10

R42

Φ10

R26

75°

R50

Φ30

Φ16

C2

16

A


11 3

二、斜二轴测图的画法

作图步骤:

40°20′

作图举例:求图示拨叉的斜二轴测图。

a.确定各平行面的轴测位置;

A-A

10

12°

41°

A

6

2×Φ10

R42

Φ10

R26

75°

R50

Φ30

Φ16

C2

16

A


11 3

二、斜二轴测图的画法

作图步骤:

40°20′

作图举例:求图示拨叉的斜二轴测图。

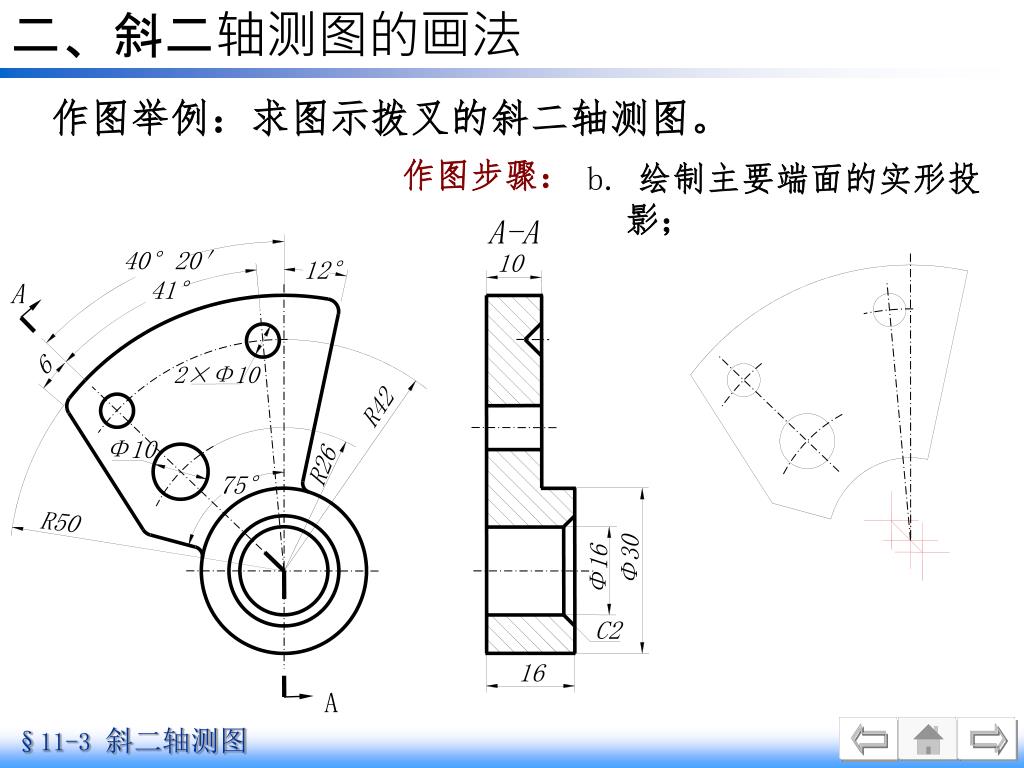

b.绘制主要端面的实形投影;

A-A

10

12°

41°

A

6

2×Φ10

R42

Φ10

R26

75°

R50

Φ30

Φ16

C2

16

A


11 3

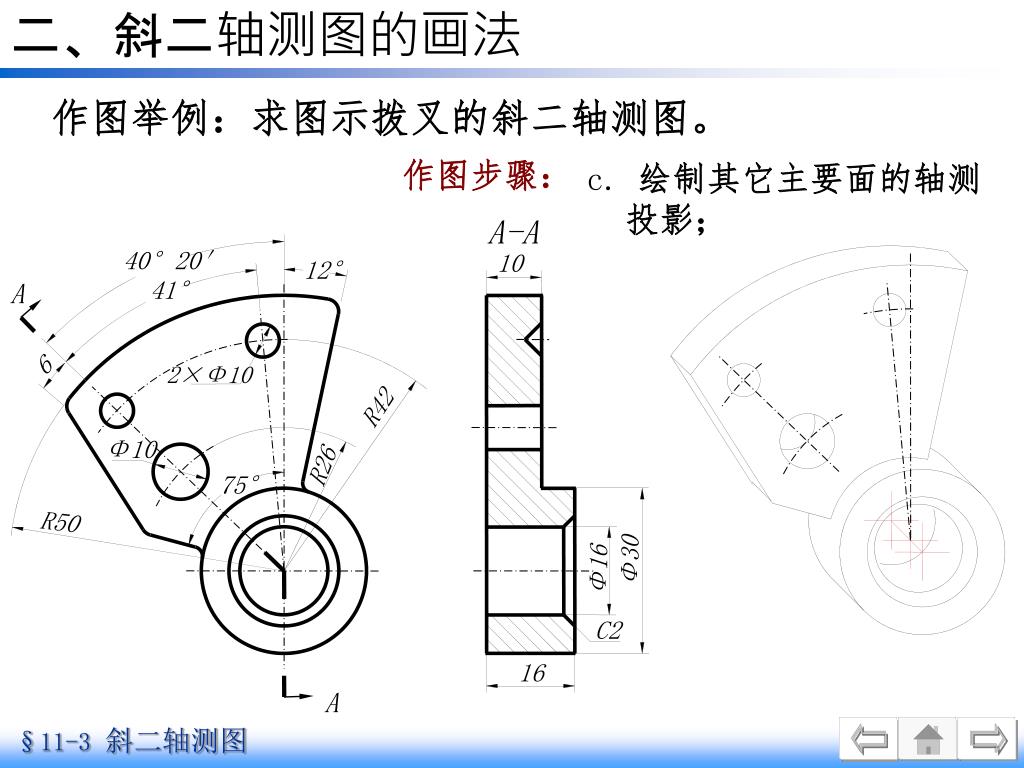

二、斜二轴测图的画法

作图步骤:

40°20′

作图举例:求图示拨叉的斜二轴测图。

c.绘制其它主要面的轴测投影;

A-A

10

12°

41°

A

6

2×Φ10

R42

Φ10

R26

75°

R50

Φ30

Φ16

C2

16

A


11 3

二、斜二轴测图的画法

作图步骤:

40°20′

作图举例:求图示拨叉的斜二轴测图。

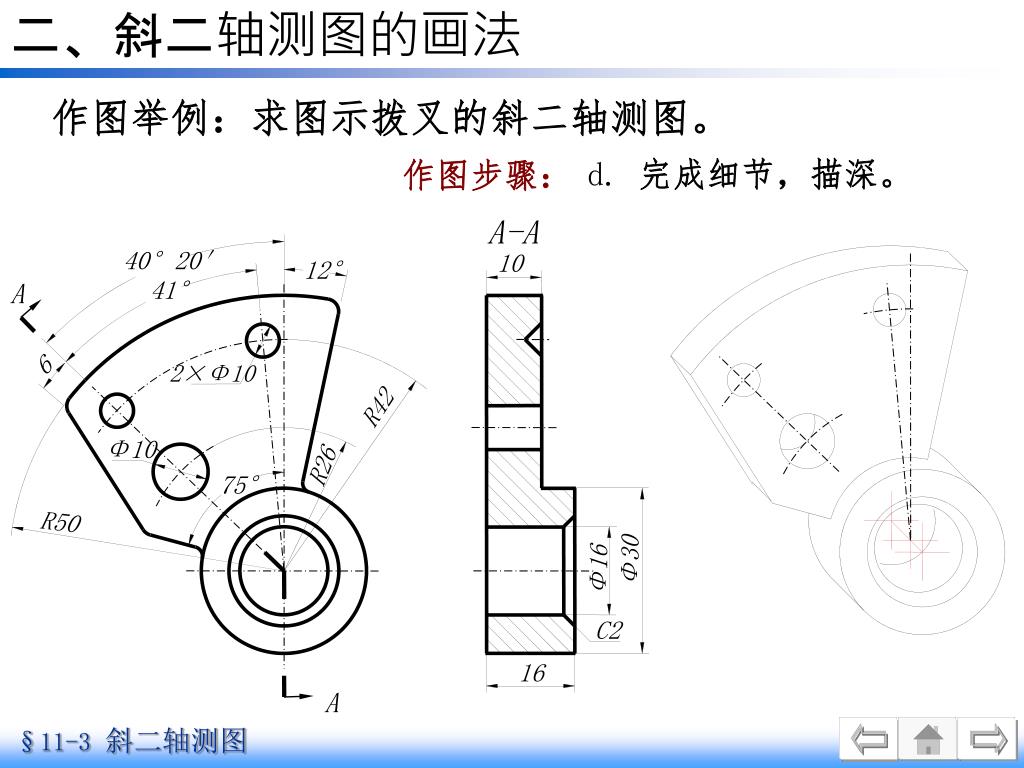

d.完成细节,描深。

A-A

10

12°

41°

A

6

2×Φ10

R42

Φ10

R26

75°

R50

Φ30

Φ16

C2

16

A


11 3

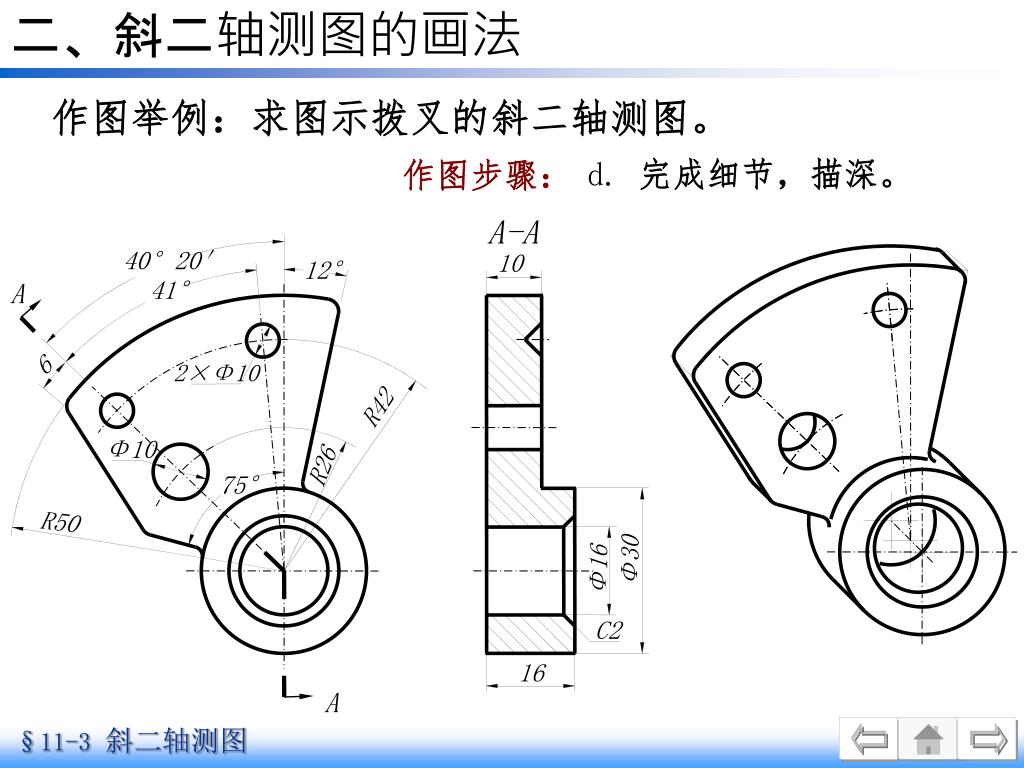

二、斜二轴测图的画法

作图步骤:

40°20′

作图举例:求图示拨叉的斜二轴测图。

d.完成细节,描深。

A-A

10

12°

41°

A

6

2×Φ10

R42

Φ10

R26

75°

R50

Φ30

Φ16

C2

16

A


11 3

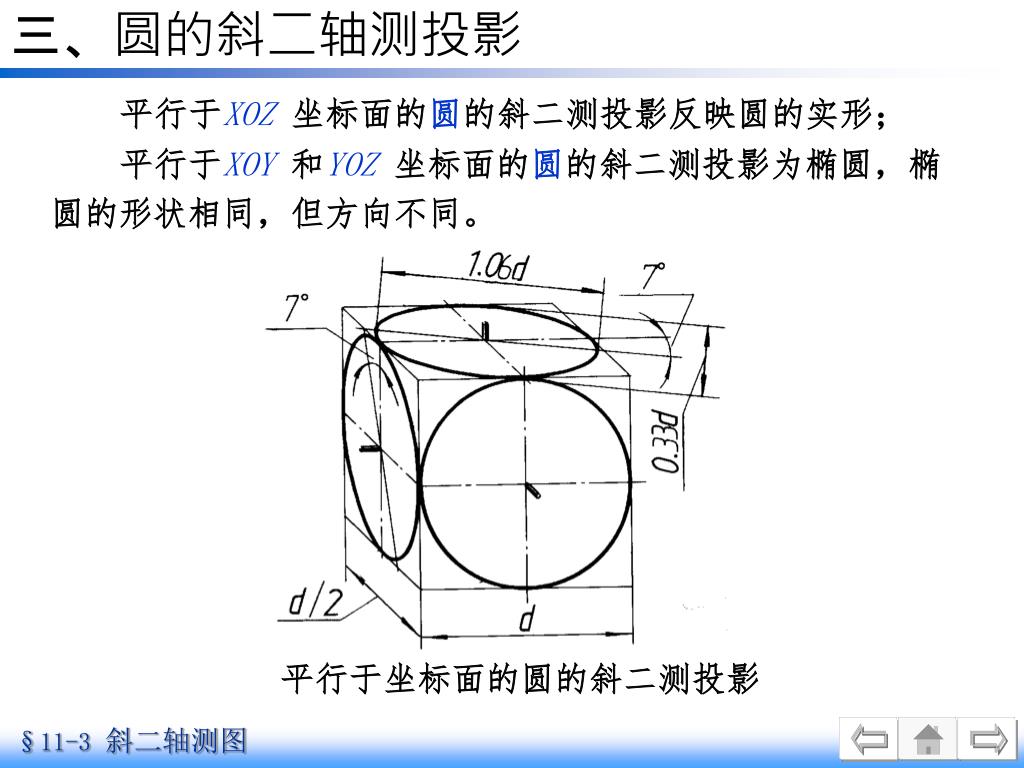

三、圆的斜二轴测投影

平行于XOZ坐标面的圆的斜二测投影反映圆的实形;

平行于XOY 和YOZ 坐标面的圆的斜二测投影为椭圆,椭圆的形状相同,但方向不同。

平行于坐标面的圆的斜二测投影


11 3

三、圆的斜二轴测投影

2D

D

D

x

R

o

4

r

2

D/2

1

3

y

椭圆的画法

——平行于XOY 坐标面

C

6

作图步骤:

4

d.作长轴AB方向,使与OX 成7°,作短轴CD 方向,与AB 垂直;

b.画轴测轴

e.在短轴CD上截取O5 =O6 =D ,5、6 即大圆弧的圆心;

c.画外切正方形的斜二测投影;

a.画圆的外切正方形,得与OX、OY 轴的交点1、2、3、4。

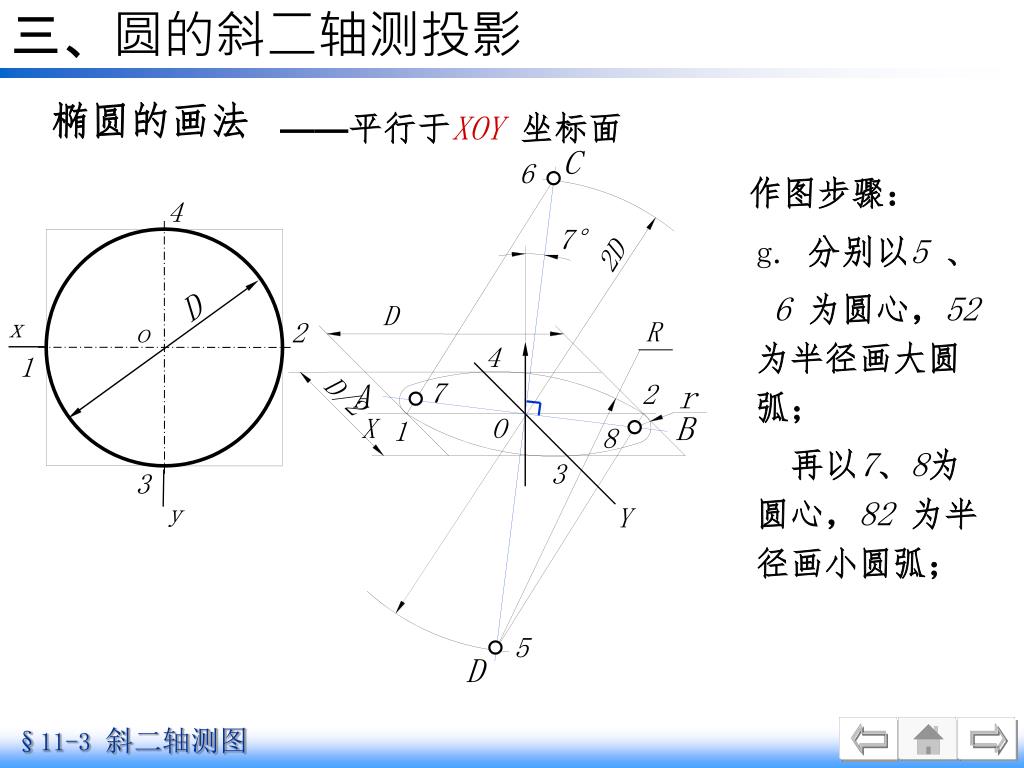

g.分别以5 、

6 为圆心,52为半径画大圆弧;

再以7、8为圆心,82 为半径画小圆弧;

f. 52、61连线与长轴的交点8、 7 即小圆弧的圆心;

2

1

A

7

B

X

O

8

3

Y

5

D


11 3

三、圆的斜二轴测投影

C

6

2D

D

x

R

o

4

A

7

r

2

X

O

1

B

8

3

y

Y

5

D

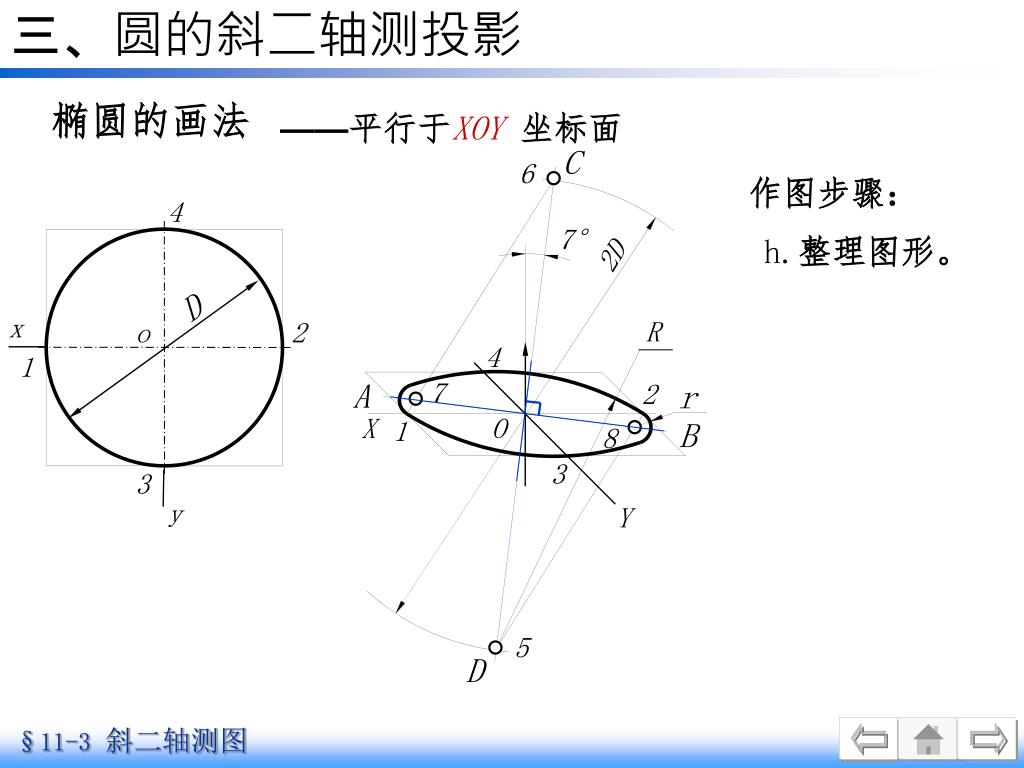

椭圆的画法

——平行于XOY 坐标面

作图步骤:

4

h.整理图形。

2

1

3


11 3

本节结束
