Grafický výstup - 2D

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

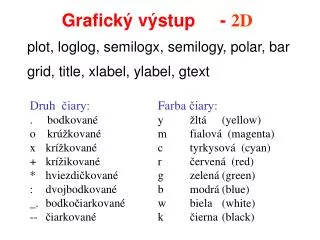

  1. plot, loglog,semilogx, semilogy, polar, bar grid, title, xlabel, ylabel, gtext Grafický výstup - 2D Druh čiary:Farba čiary: . bodkovanéy žltá (yellow) o krúžkované m fialová(magenta) x krížkované c tyrkysová(cyan) + krížikované r červená(red) * hviezdičkované g zelená (green) : dvojbodkované b modrá (blue) _. bodkočiarkované w biela (white) -- čiarkované k čierna (black)

  2. 1.Zostrojte grafy úsečiek určených bodmi: A(1,2), B(5,2); E(1,0), F(1,10) a trojuholník S(2,0), Q(5,3), R(1,2). 2.Zostrojte priebeh funkcie sinx pre x (-4, 4) 3.Zostrojte priebeh Humpsonovej funkcie prex(0.2, 1.6):

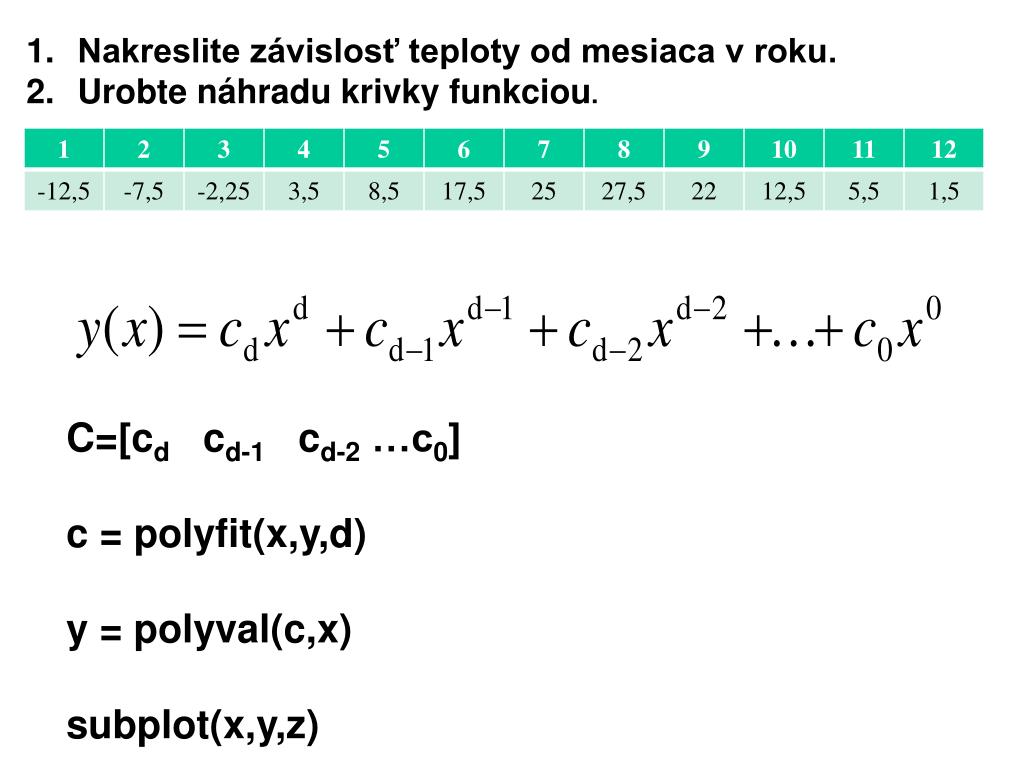

  3. Nakreslite závislosť teploty od mesiaca v roku. • Urobte náhradu krivky funkciou. C=[cd cd-1 cd-2 …c0] c = polyfit(x,y,d) y = polyval(c,x) subplot(x,y,z)

  4. Pr.: Znázornite Parkov vektor napätí

  5. Pr.: Vykreslite funkciu danú rovnicami: v čase t(0,10) s krokom -pi/30. Pr.: Pre t(0, 10) vypočítajte a animujte pomocou 4 rámov funkciu danú parametrickými rovnicami. T=20.

  6. Pr.: Zobrazte funkciu Z=sin(R)./R, ak R=sqrt(X.^2+Y.^2)+eps  [PX,PY] = GRADIENT(Z,DX,DY) PX = dZ/dx and PY = dZ/dy [PX,PY] = GRADIENT(Z) pre DX = DY = 1.

  7. Príkazy na vytváranie slučiek for, while, if , break while relácia príkaz end if relácia 1 príkaz 1 elseif relácia 2 príkaz 2 else ak neplatia predchádzajúce podmienky nový príkaz end

  8. Vytváranie vlastných súborov - globálne premenné Vytvorenie m - funkcie - lokálne premenné function výstupné argumenty = meno funkcie(vstupné argumenty)

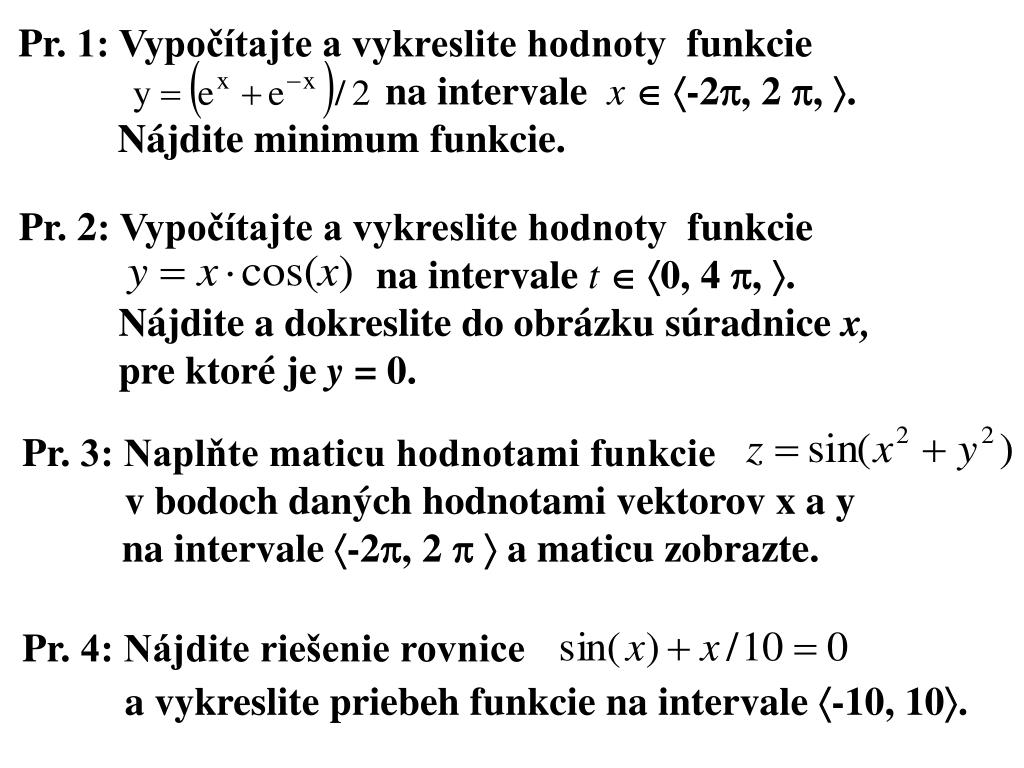

  9. Pr. 1: Vypočítajte a vykreslite hodnoty funkcie na intervale x  -2, 2 , . Nájdite minimum funkcie. Pr. 2: Vypočítajte a vykreslite hodnoty funkcie na intervale t  0, 4 , . Nájdite a dokreslite do obrázku súradnice x, pre ktoré je y = 0. Pr. 3: Naplňte maticu hodnotami funkcie v bodoch daných hodnotami vektorov x a y na intervale -2, 2  a maticu zobrazte. Pr. 4: Nájdite riešenie rovnice a vykreslite priebeh funkcie na intervale -10, 10.

  10. Numerické riešenieintegrálov Integrovanie diskrétnej funkcie: Lichobežníková metóda – náhrada konštantou alebo úsečkou Simpsonova metóda – parabolou, Gaussova metóda – polynómom vyššieho stupňa, Integrovanie spojitej funkcie f(x): q=quad(‘meno m-funkcie’,a,b) quad -príkaz na vyčíslenie určitého integrálu pomocou Simpsonovej adaptívnej kvadratúry

  11. Príklad 1: Vyčíslite určitý integrál q=quad(‘meno m-funkcie’,a,b) Príklad 2:Nájdite hodnotu y(1), ak viete, že:

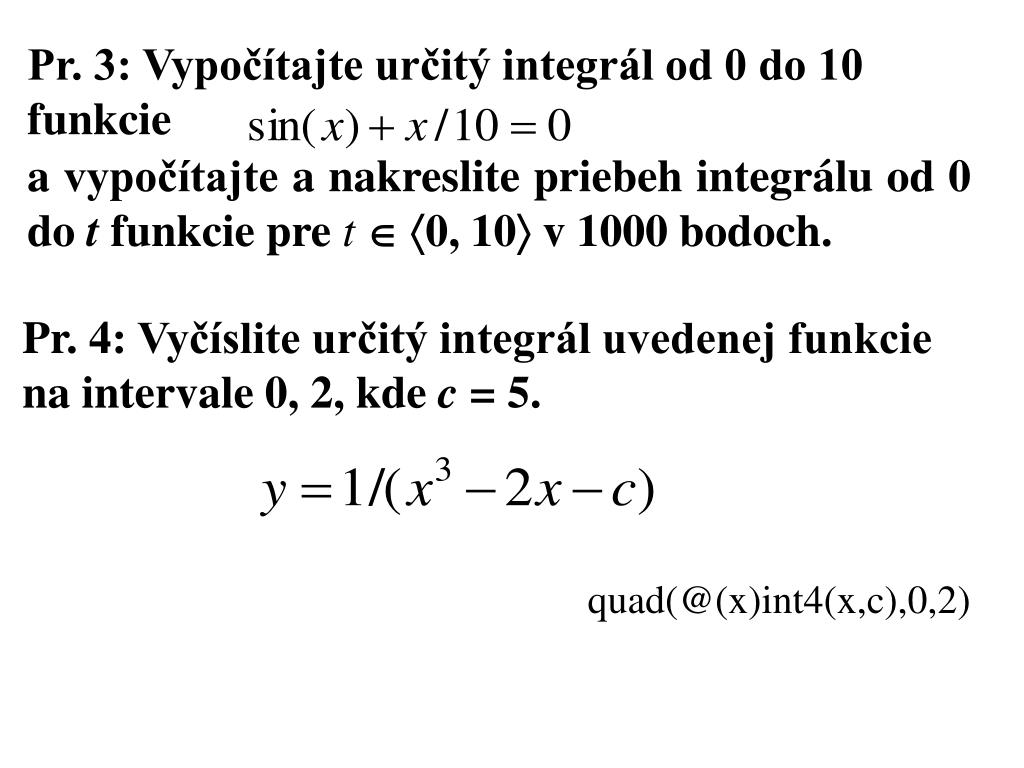

  12. Pr. 3: Vypočítajte určitý integrál od 0 do 10 funkcie a vypočítajte a nakreslite priebeh integrálu od 0 do t funkcie pre t  0, 10 v 1000 bodoch. Pr. 4:Vyčíslite určitý integrál uvedenej funkcie na intervale 0, 2, kde c = 5. quad(@(x)int4(x,c),0,2)
