  1. 基于误差修正算法的并行交替采样ADC的应用

  2. 并行交替采样ADC原理 • 并行交替采样ADC（Time-interleaved ADC, TI-ADC)结构能够将多片相对低采样率的ADC芯片组合起来构成高采样率系统。

  3. TI-ADC的缺陷 由于制造工艺的原因，通道间失配误差会降低整个TI-ADC系统的SNR和SFDR. 三种失配误差: • 偏置误差（Offset Error） • 增益误差（Gain Error） • 采样间隔误差（Timing-skew Error）

  4. 增益误差（Gain Mismatch) 增益失配的示意图

  5. 增益失配的时域和频域分析 时域分析 频域分析  基本误差信号周期等于单个ADC采样周期（fs/M）  误差信号的幅度被输入正弦信号的幅度所调制  最大误差发生在输入正弦波的峰值处  误差信号的包络线频率等于输入正弦波频率 • 频域中的噪声峰：f noise =  fin + k x fs/M • 噪声频率与输入信号频率相关 • 噪声频率与采样频率相关 • k = i/M

  6. 采样间隔误差（Phase Mismatch) 时钟相位失配的示意图

  7. 时钟相位失配的时域和频域分析 时域分析 频域分析  频域中的噪声峰：f noise =  fin + k x fs/M  噪声频率与输入信号频率相关  噪声频率与采样频率相关  k = i/M  基本误差信号周期等于单个ADC采样周期（fs/M）  误差信号的幅度被输入正弦信号的导数所调制  最大误差发生在输入正弦波的过零处  误差信号的包络线频率等于输入正弦波频率，但相 相位与增益误差信号相差90度

  8. 偏置误差（Offset Mismatch) 偏置失配的示意图

  9. 偏置失配的时域和频域分析 时域分析 频域分析  频域中的噪声峰：f noise = k x fs/m  噪声频率与采样频率相关  k = i/M  误差与输入信号在时域和频域均无关  误差信号周期等于单个ADC采样周期

  10. 三种误差的总效应 Total Mismatch error: 增益和时间相位误差： 偏置误差：

  11. 数字后处理系统框图 数字后处理算法研究 误差估计算法 误差修正算法

  12. 混合滤波器组系统分析——TI-ADC • TI-ADC：

  13. TI-ADC重构滤波器（1） • 假设x(t)是1st Nyquist内的带限信号，则y(n)的Fourier transformation可以写成： 其中：

  14. TI-ADC重构滤波器（2） • 重构滤波器： 其中 与 • α (m+1)k 是 矩阵 A-1(d)的元素

  15. TI-ADC重构滤波器（3） • 重构滤波器的冲激响应

  16. TI-ADC重构滤波器（4） • 重构滤波器组的多相实现结构： • 频率相关的修正方法

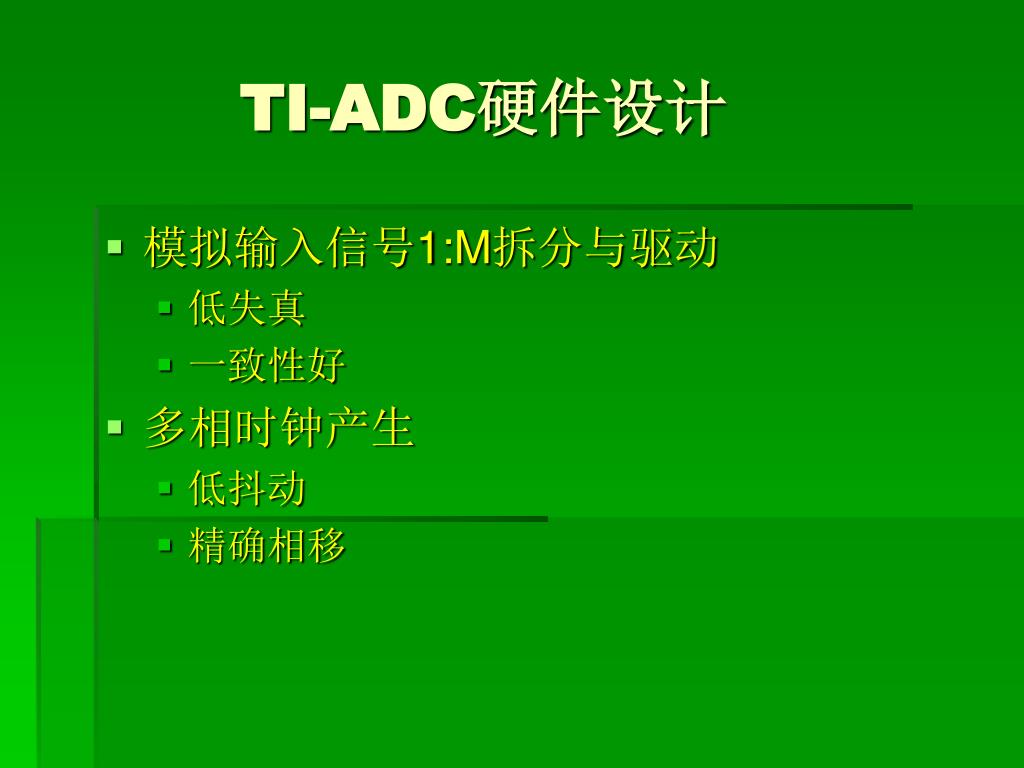

  17. TI-ADC硬件设计 • 模拟输入信号1:M拆分与驱动 • 低失真 • 一致性好 • 多相时钟产生 • 低抖动 • 精确相移

  18. 14bit 320Msps TIADC（1） Implemented the Post-Processing There are Four ADCs operate in parallel

  19. 14bit 4Gsps TIADC Implemented the Post-Processing 4 ADCsAD6645

  20. 14bit 320Msps TIADC（2） • 模拟前端：功分器+变压器 • 多相时钟产生：分立锁相环结构 • FPGA内实时修正失配误差

  21. 14bit 320Msps TIADC（3） Fin = 59.0MHz Offset Error: (LSB)18.9 9.0 19.1 14.0 Gain Error: (%)0 -2.01 -1.57 -0.80 Time Error: (ps)0 -2.6 15.1 37.6 • 修正前:SINAD = 40.1dB SFDR = 41.0dB • 修正后:SINAD = 66.4dB SFDR = 92.1dB

  22. 8bit 4Gsps TIADC（1）

  23. 8bit 4Gsps TIADC AT84AD001B ADC数据接收和存储

  24. 8bit 4Gsps TIADC（2） • 模拟前端：功分器+变压器 • 多相时钟产生：集成锁相环+延迟线 • 高速LVDS信号接收

  25. 8bit 4Gsps TIADC （3） Fin = 803.0MHz Offset Error: (LSB)0 -3.78 -10.66 -3.38 Gain Error: (%)0 -2.65 -0.48 -1.69 Time Error: (ps)0 -39.63 -22.91 -81.22 • 修正前:SINAD = 17.3dB SFDR = 19.4dB • 修正后:SINAD = 35.4dB SFDR = 50.8dB

  26. 8bit 500Msps TIADC（1）

  27. 8bit 500Msps TIADC AD9480 ADC数据接收和存储

  28. 8bit 500Msps TIADC（2） • 模拟前端：可变增益放大器 • 多相时钟产生：集成锁相环 • DDR SDRAM大容量数据缓存

  29. 8bit 4Gsps TIADC （3） Fin = 50.0MHz Offset Error: (LSB)0 -4.1 Gain Error: (%)0 1.006 Time Error: (ps)0 47.3 • 修正前:SINAD = 35.5dB SFDR = 35.2dB • 修正后:SINAD = 44.6dB SFDR = 62.8dB

  30. Thanks !
