  1. ORARI DAERAH 8 SULAWESI SELATAN THE MAKASSAR DIGIMODE CLUB – YB8ZD Phase Shift Keying-31 Sulwan Dase – YB8EIP yb8eip@yahoo.com yb8eip@wa7v.ampr.org MAKASSAR DIGIMODE CLUB - YB8ZD

  2. TOPIK BAHASAN • MODE-MODE KOMUNIKASI • DIGIMODE: PSK-31 • BAGAIMANA MODE PSK31 BEKERJA? • SOFTWARE PENDUKUNG • INTERFACE • BAGAIMANA MENG-INSTALASI PSK31 • BAGAIMANA MENGESET SISTEM? • LET’S CQ MAKASSAR DIGIMODE CLUB - YB8ZD

  3. MODE KOMUNIKASI • Mode Komunikasi berdasarkan teknik modulasi: • Modulasi Analog • Modulasi Digital • Mode Komunikasi Analog: • AM (Amplitude Modulation) • SSB (Single Side Band): LSB dan USB • FM (Frequency Modulation): Narrow FM Band MAKASSAR DIGIMODE CLUB - YB8ZD

  4. Modulasi Amplitudo Pemancar AM Penerima AM MAKASSAR DIGIMODE CLUB - YB8ZD

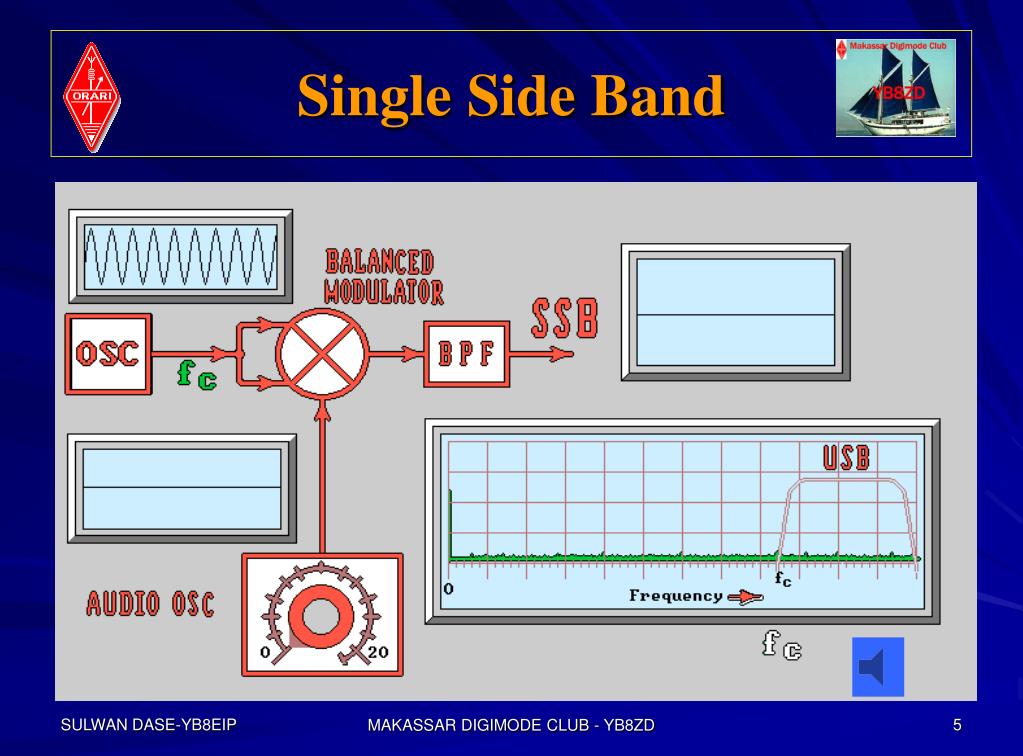

  5. Single Side Band MAKASSAR DIGIMODE CLUB - YB8ZD

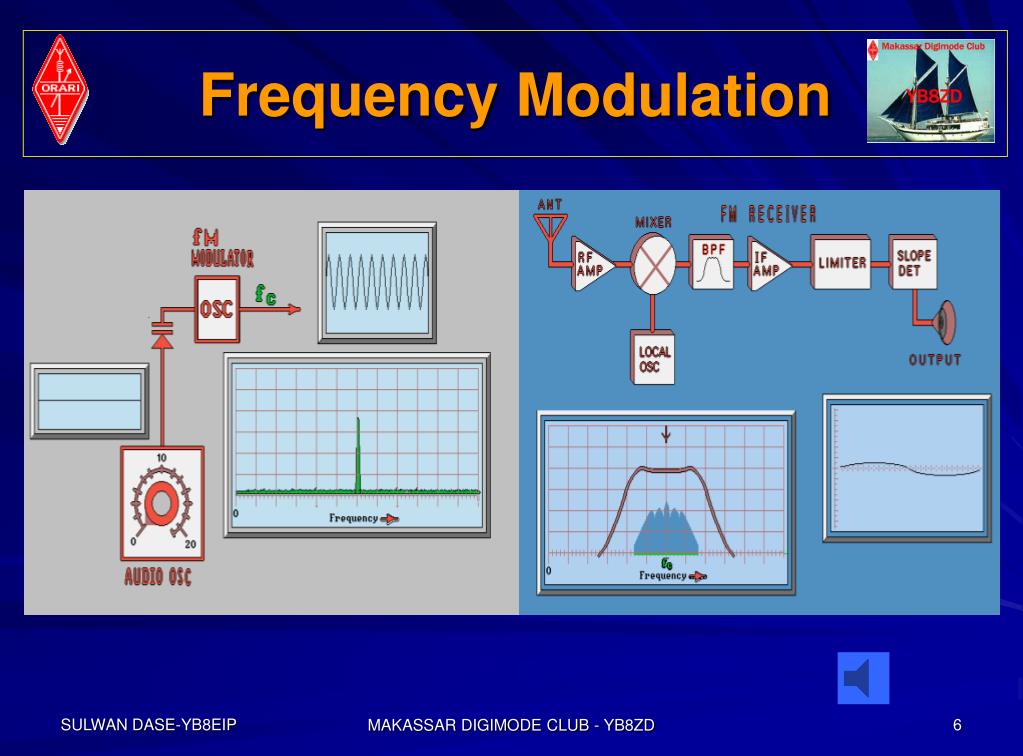

  6. Frequency Modulation MAKASSAR DIGIMODE CLUB - YB8ZD

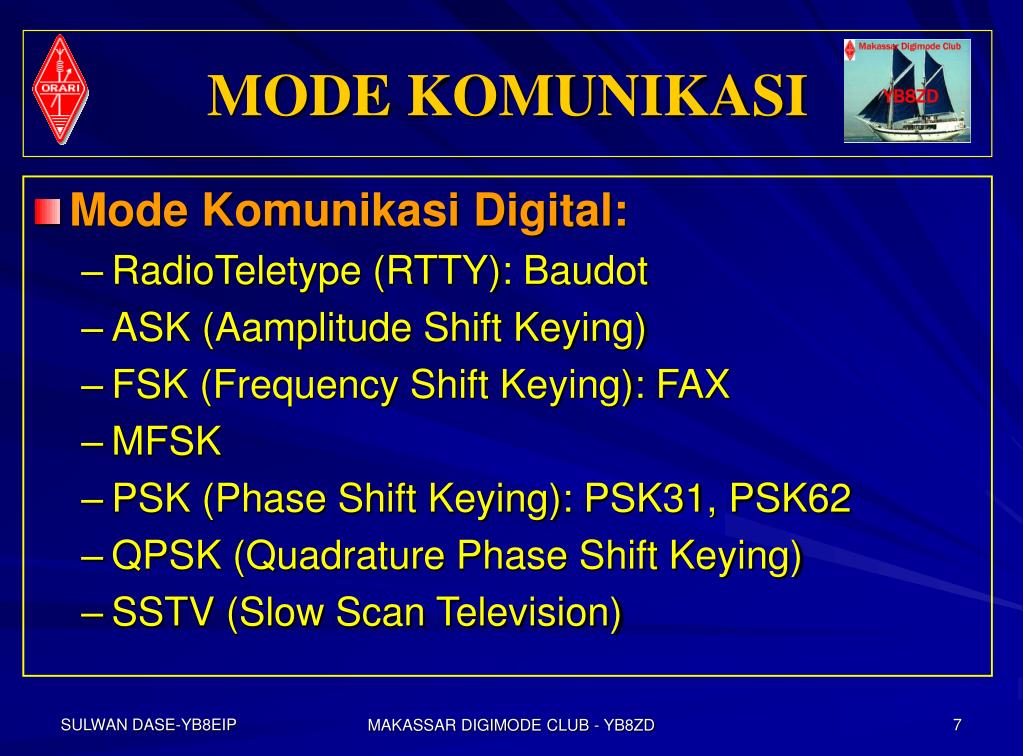

  7. MODE KOMUNIKASI • Mode Komunikasi Digital: • RadioTeletype (RTTY): Baudot • ASK (Aamplitude Shift Keying) • FSK (Frequency Shift Keying): FAX • MFSK • PSK (Phase Shift Keying): PSK31, PSK62 • QPSK (Quadrature Phase Shift Keying) • SSTV (Slow Scan Television) MAKASSAR DIGIMODE CLUB - YB8ZD

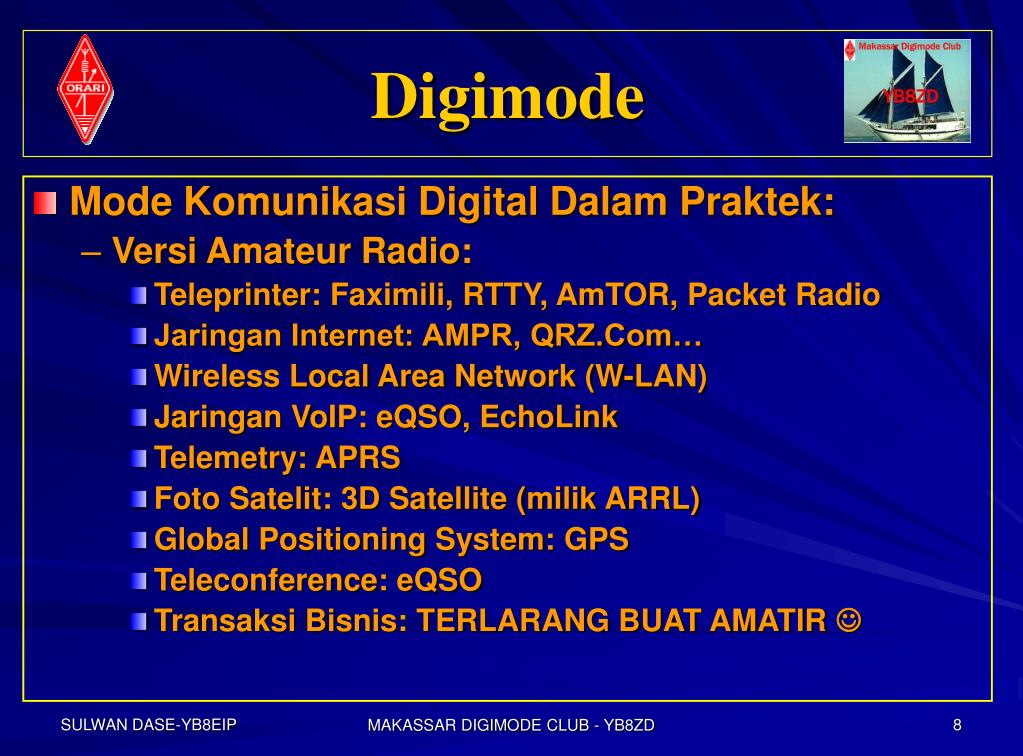

  8. Digimode • Mode Komunikasi Digital Dalam Praktek: • Versi Amateur Radio: • Teleprinter: Faximili, RTTY, AmTOR, Packet Radio • Jaringan Internet: AMPR, QRZ.Com… • Wireless Local Area Network (W-LAN) • Jaringan VoIP: eQSO, EchoLink • Telemetry: APRS • Foto Satelit: 3D Satellite (milik ARRL) • Global Positioning System: GPS • Teleconference: eQSO • Transaksi Bisnis: TERLARANG BUAT AMATIR  MAKASSAR DIGIMODE CLUB - YB8ZD

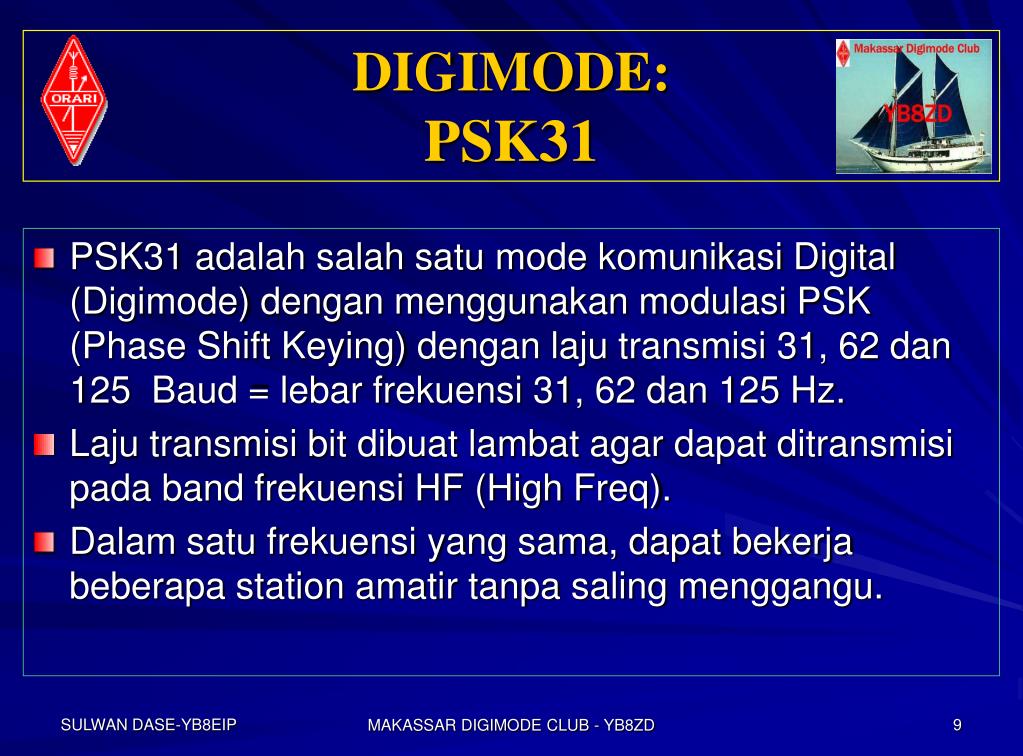

  9. DIGIMODE: PSK31 • PSK31 adalah salah satu mode komunikasi Digital (Digimode) dengan menggunakan modulasi PSK (Phase Shift Keying) dengan laju transmisi 31, 62 dan 125 Baud = lebar frekuensi 31, 62 dan 125 Hz. • Laju transmisi bit dibuat lambat agar dapat ditransmisi pada band frekuensi HF (High Freq). • Dalam satu frekuensi yang sama, dapat bekerja beberapa station amatir tanpa saling menggangu. MAKASSAR DIGIMODE CLUB - YB8ZD

  10. Prinsip Kerja PSK-31 • Phase Shift Keying adalah mode modulasi digital yang mengubah tiap bit data digital (logik 0 & 1) kedalam sinyal analog yang sepadan. • Tiap perubahan kode bit, dari logik ‘0’ ke ‘1’ atau dari ‘1’ ke ‘0’, phase sinyal carrier dibalik 180 derajat. MAKASSAR DIGIMODE CLUB - YB8ZD

  11. PSK-31 • PSK-31 singkatan dari Phase Shift Keying (PSK) dengan laju transmisi data (Baudrate) 31,25 Baud. Untuk menghindari kesulitan penulisan bilangan desimal, maka 2 angka dibelakang koma tidak disebut lagi. • Sebenarnya ada 3 pilhan laju data yaitu: • 31 Baud (bit/detik) • 62 Baud • 125 Baud MAKASSAR DIGIMODE CLUB - YB8ZD

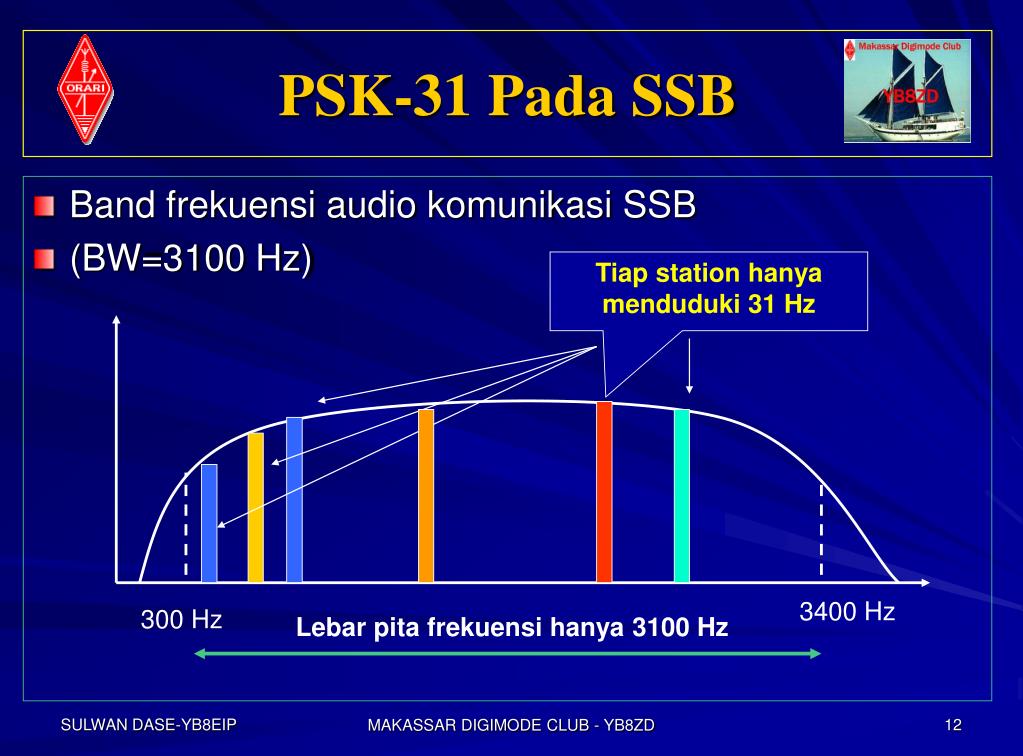

  12. PSK-31 Pada SSB • Band frekuensi audio komunikasi SSB • (BW=3100 Hz) Tiap station hanya menduduki 31 Hz 3400 Hz 300 Hz Lebar pita frekuensi hanya 3100 Hz MAKASSAR DIGIMODE CLUB - YB8ZD

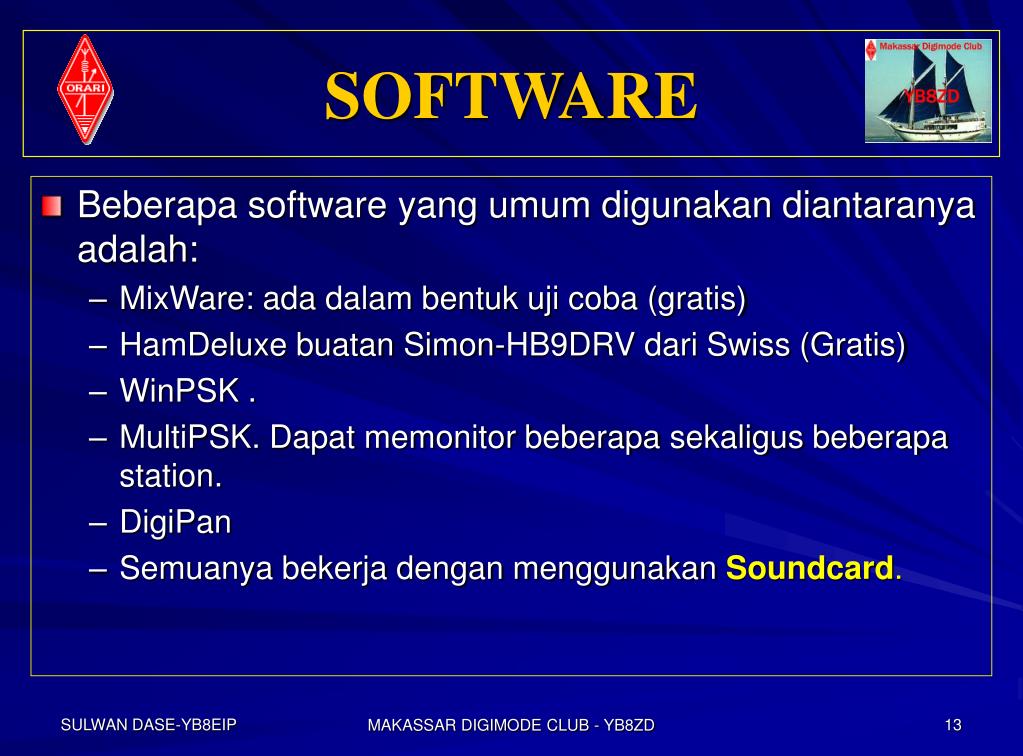

  13. SOFTWARE • Beberapa software yang umum digunakan diantaranya adalah: • MixWare: ada dalam bentuk uji coba (gratis) • HamDeluxe buatan Simon-HB9DRV dari Swiss (Gratis) • WinPSK . • MultiPSK. Dapat memonitor beberapa sekaligus beberapa station. • DigiPan • Semuanya bekerja dengan menggunakan Soundcard. MAKASSAR DIGIMODE CLUB - YB8ZD

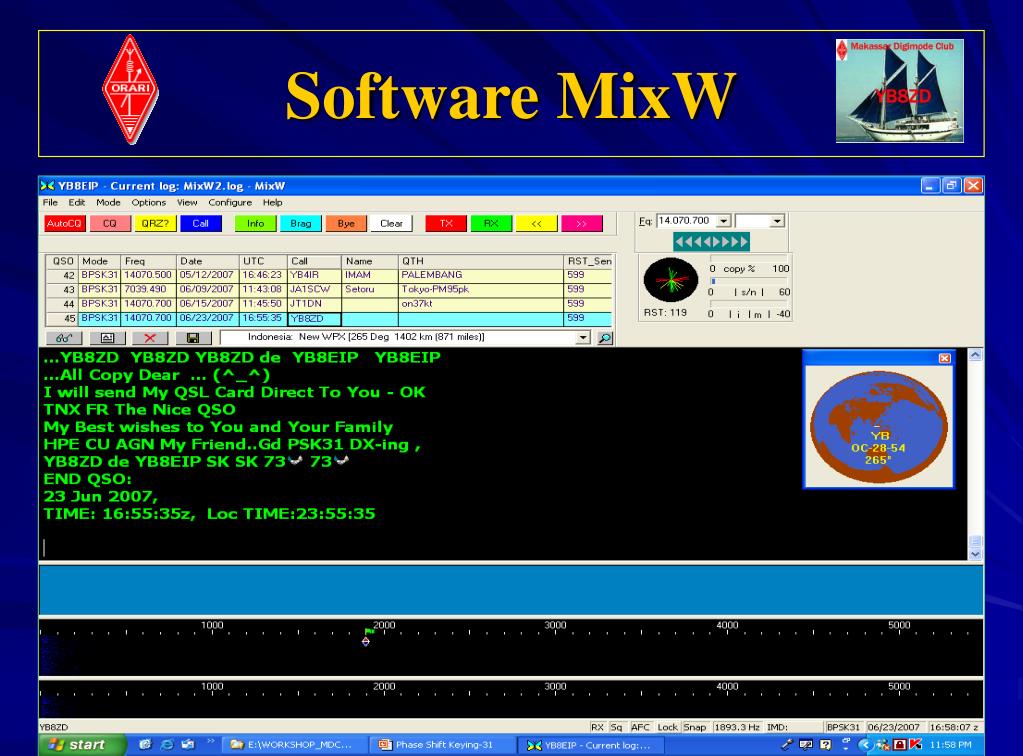

  14. Software MixW MAKASSAR DIGIMODE CLUB - YB8ZD

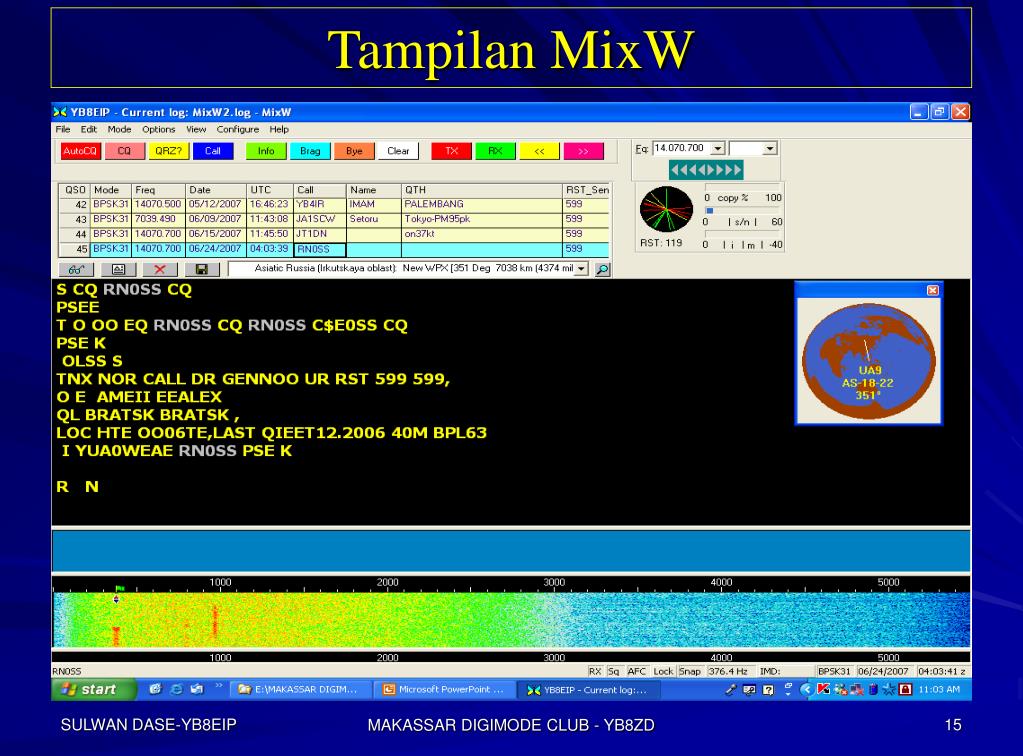

  15. Tampilan MixW MAKASSAR DIGIMODE CLUB - YB8ZD

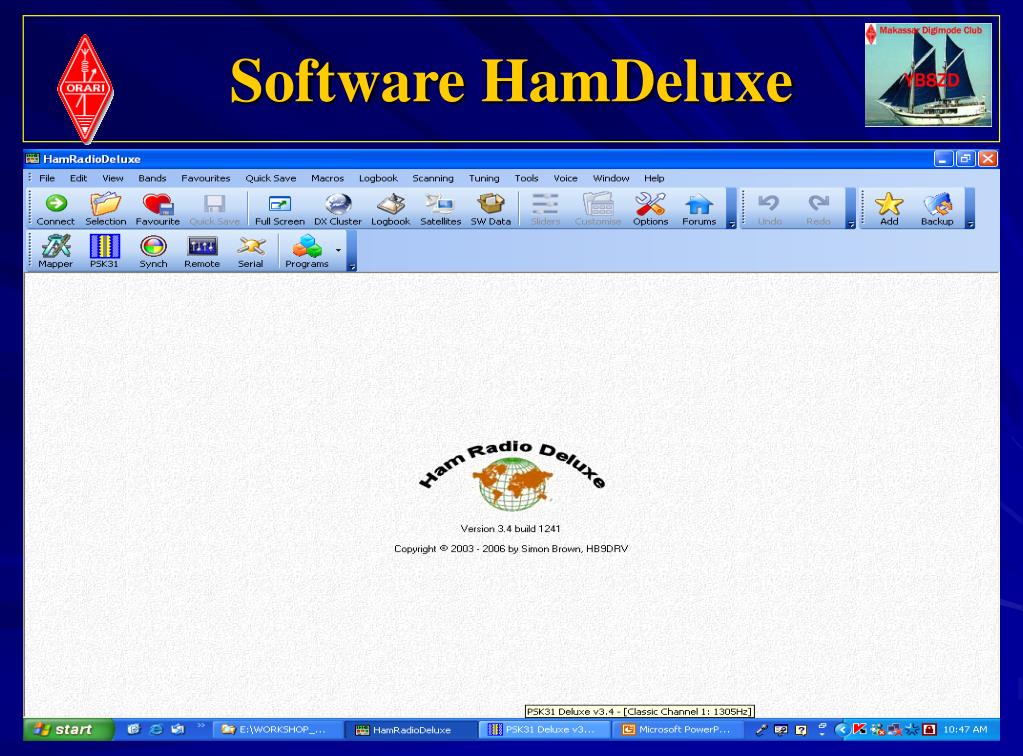

  16. Software HamDeluxe MAKASSAR DIGIMODE CLUB - YB8ZD

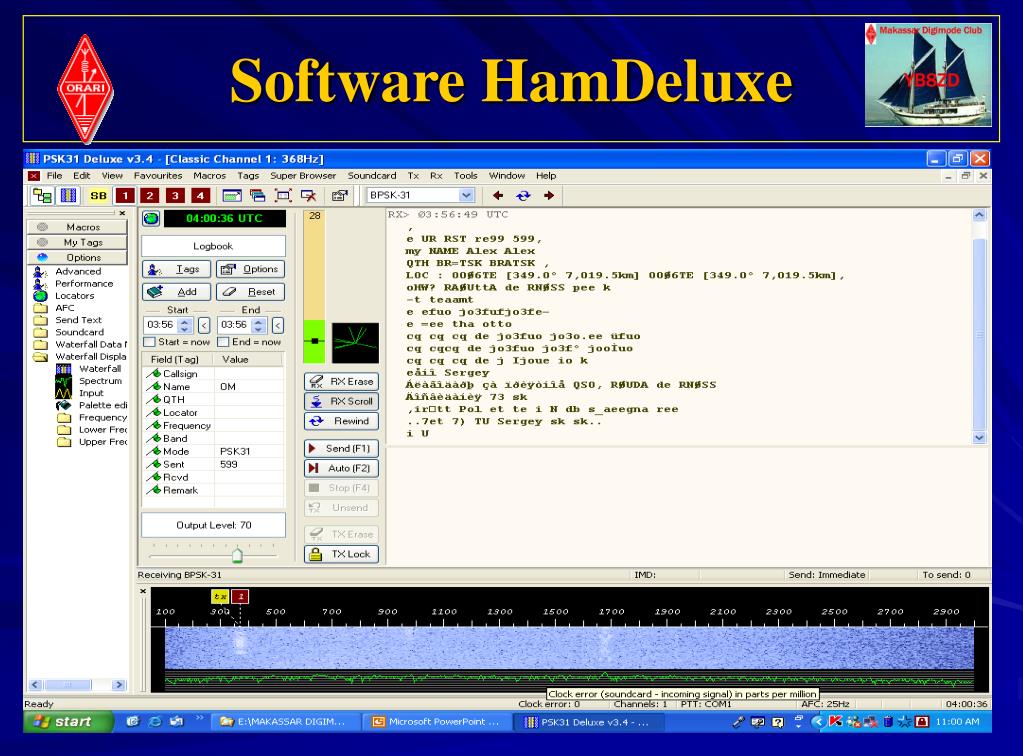

  17. Software HamDeluxe MAKASSAR DIGIMODE CLUB - YB8ZD

  18. Software DigiPan MAKASSAR DIGIMODE CLUB - YB8ZD

  19. QSO Dengan BPSK-31 Hans -DF8TX Germany Club Station Gymnasium North Germany YB8EIP Makassar Loc: OI94RU MAKASSAR DIGIMODE CLUB - YB8ZD

  20. Bagaimana Meng-instalPSK-31? • Perangkat yang dibutuhkan: MixW, HamDeluxe, MultiPSK, WinPSK Komputer + Software Radio Transceiver HF Interface-Hombrew MDC + + MAKASSAR DIGIMODE CLUB - YB8ZD

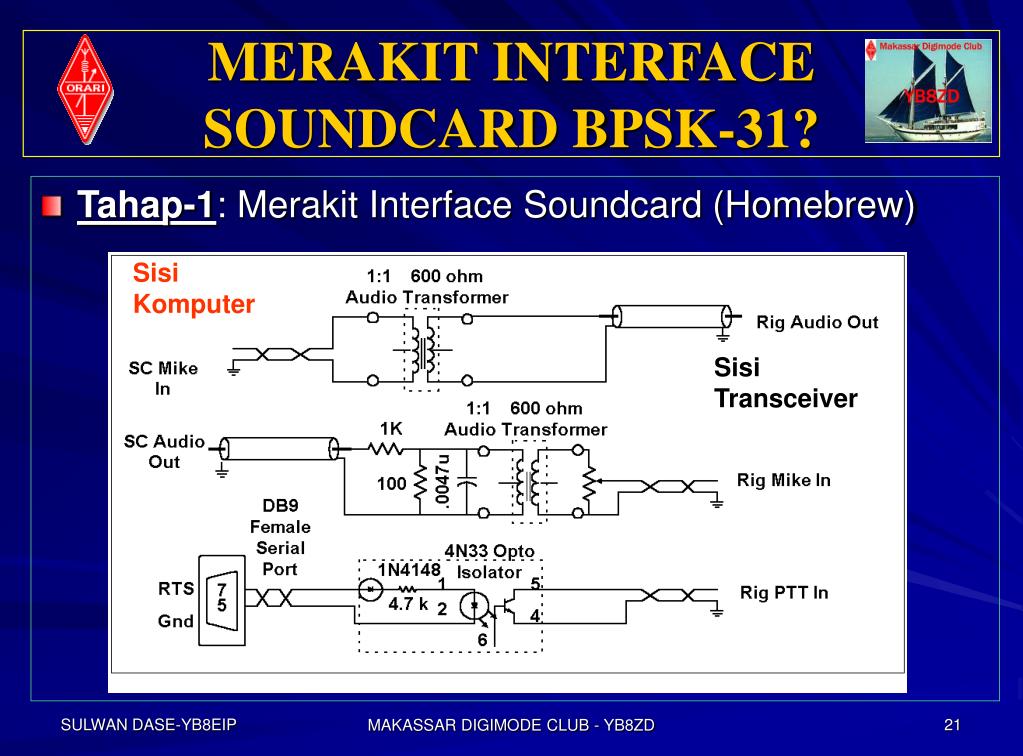

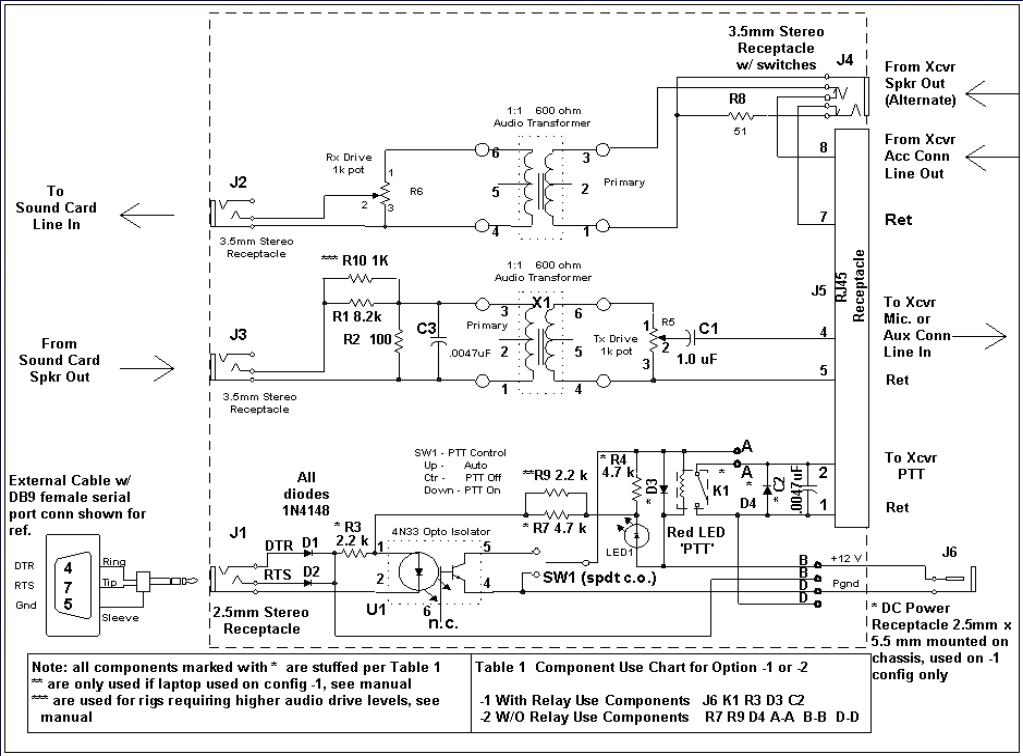

  21. MERAKIT INTERFACE SOUNDCARD BPSK-31? • Tahap-1: Merakit Interface Soundcard (Homebrew) Sisi Komputer Sisi Transceiver MAKASSAR DIGIMODE CLUB - YB8ZD

  22. MAKASSAR DIGIMODE CLUB - YB8ZD

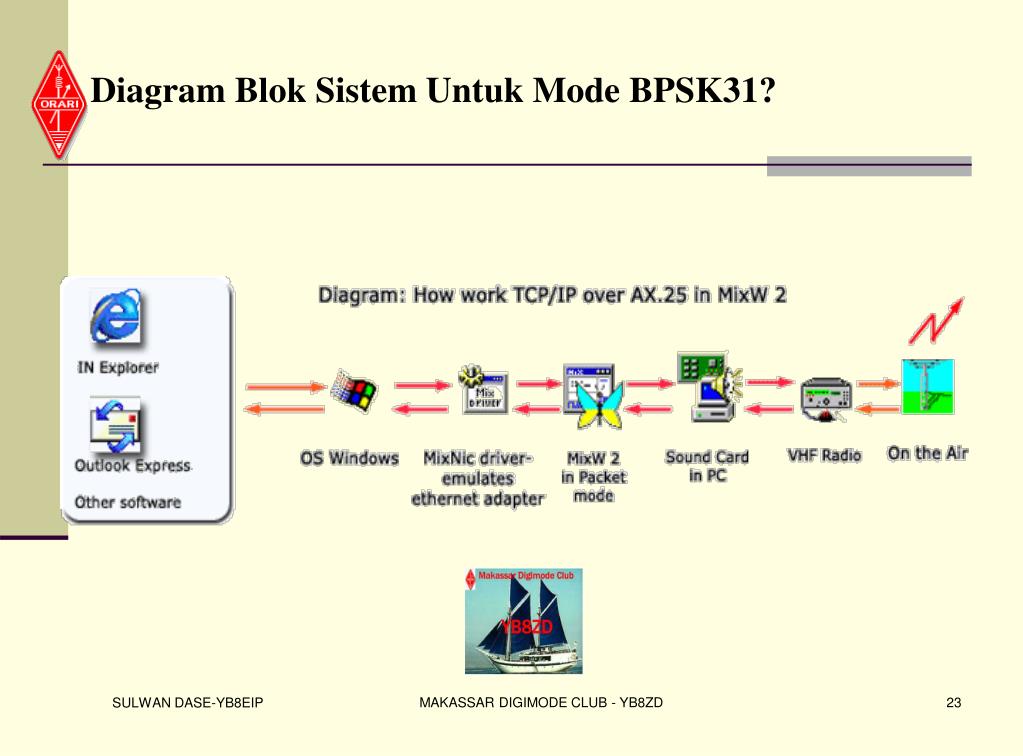

  23. Diagram Blok Sistem Untuk Mode BPSK31? MAKASSAR DIGIMODE CLUB - YB8ZD

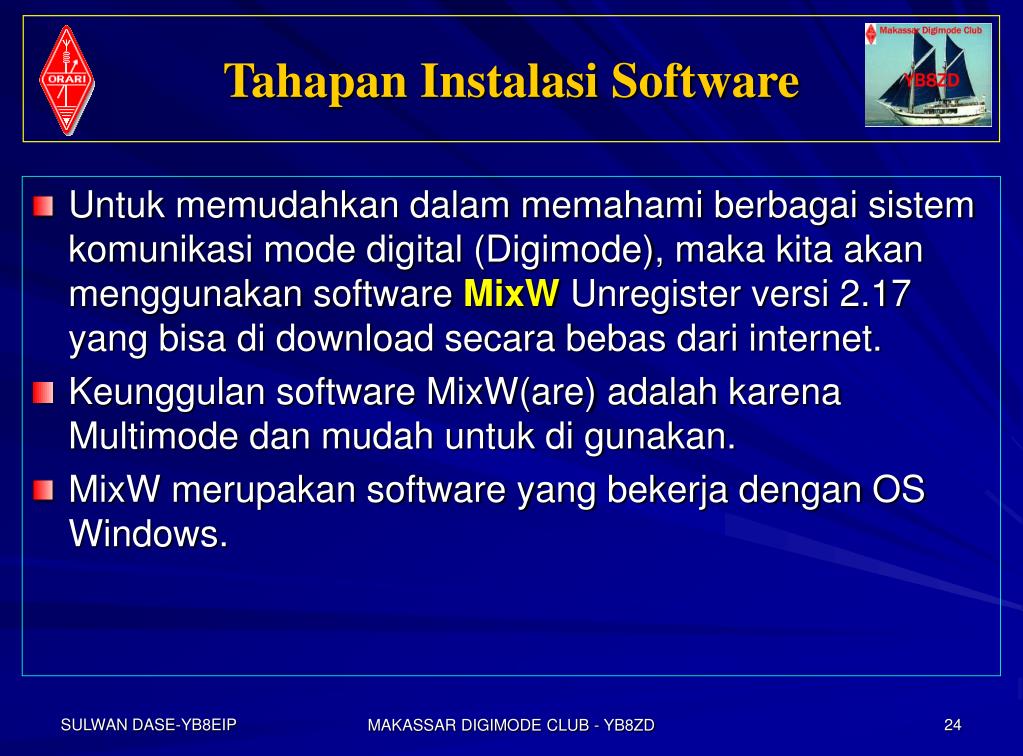

  24. Tahapan Instalasi Software • Untuk memudahkan dalam memahami berbagai sistem komunikasi mode digital (Digimode), maka kita akan menggunakan software MixWUnregister versi 2.17 yang bisa di download secara bebas dari internet. • Keunggulan software MixW(are) adalah karena Multimode dan mudah untuk di gunakan. • MixW merupakan software yang bekerja dengan OS Windows. MAKASSAR DIGIMODE CLUB - YB8ZD

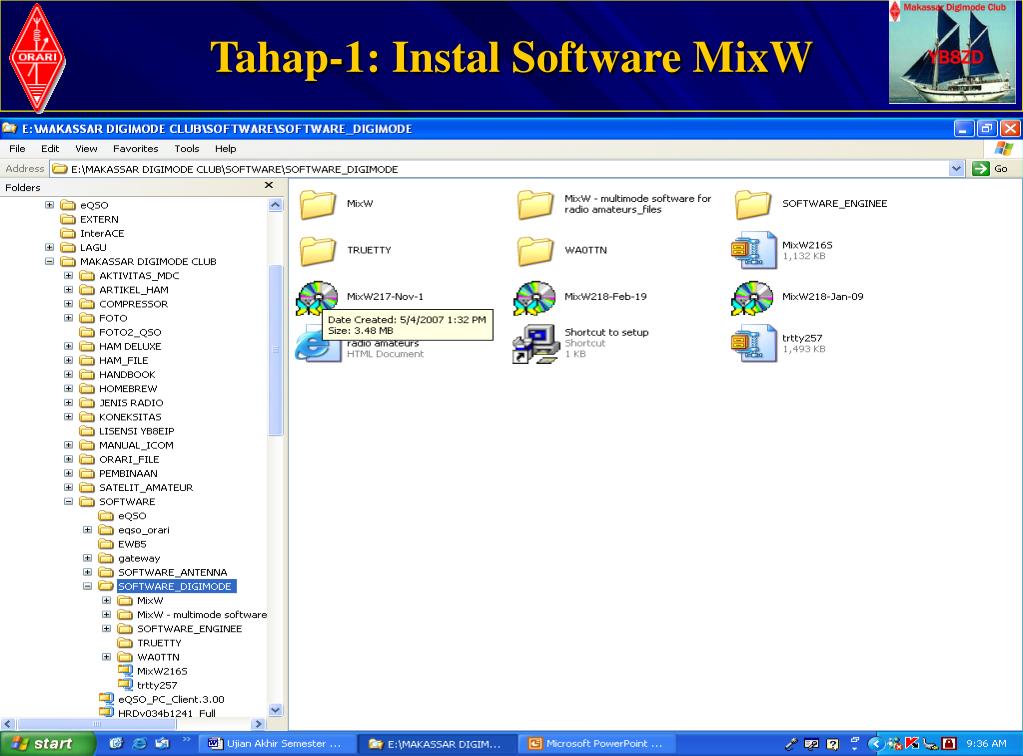

  25. Tahap-1: Instal Software MixW MAKASSAR DIGIMODE CLUB - YB8ZD

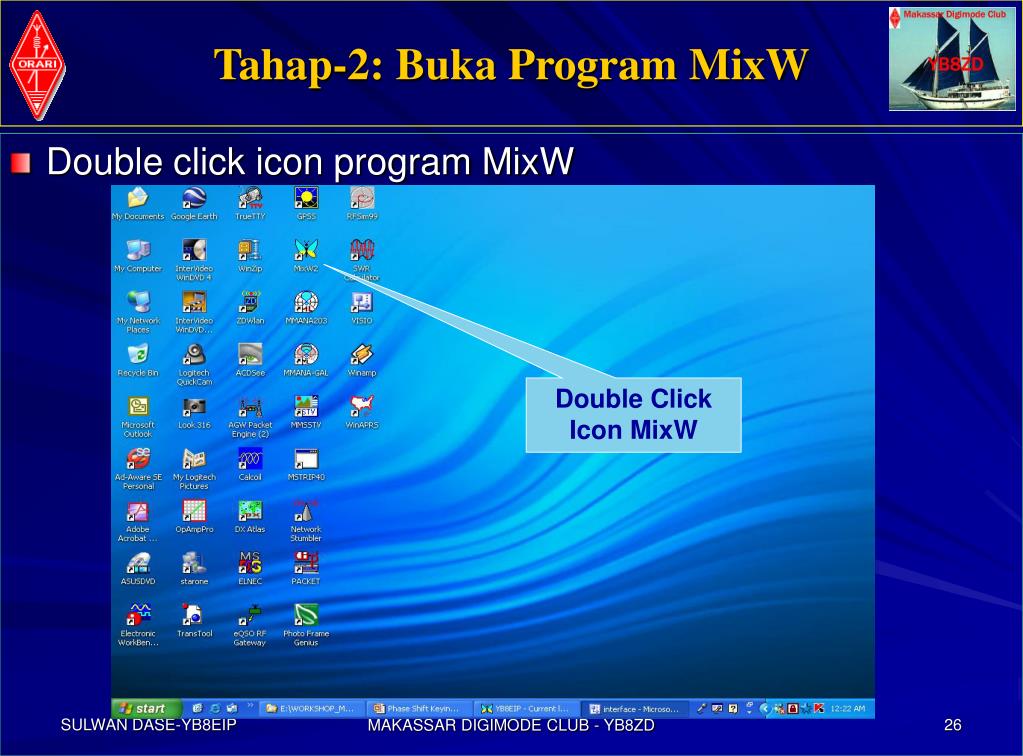

  26. Tahap-2: Buka Program MixW • Double click icon program MixW Double Click Icon MixW MAKASSAR DIGIMODE CLUB - YB8ZD

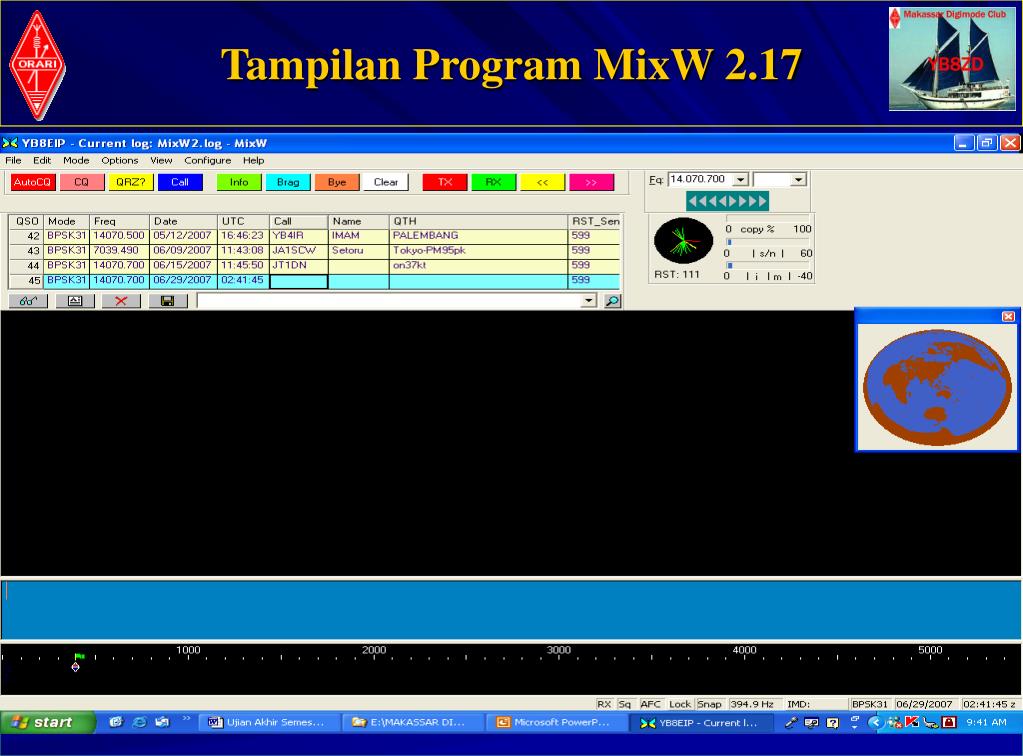

  27. Tampilan Program MixW 2.17 MAKASSAR DIGIMODE CLUB - YB8ZD

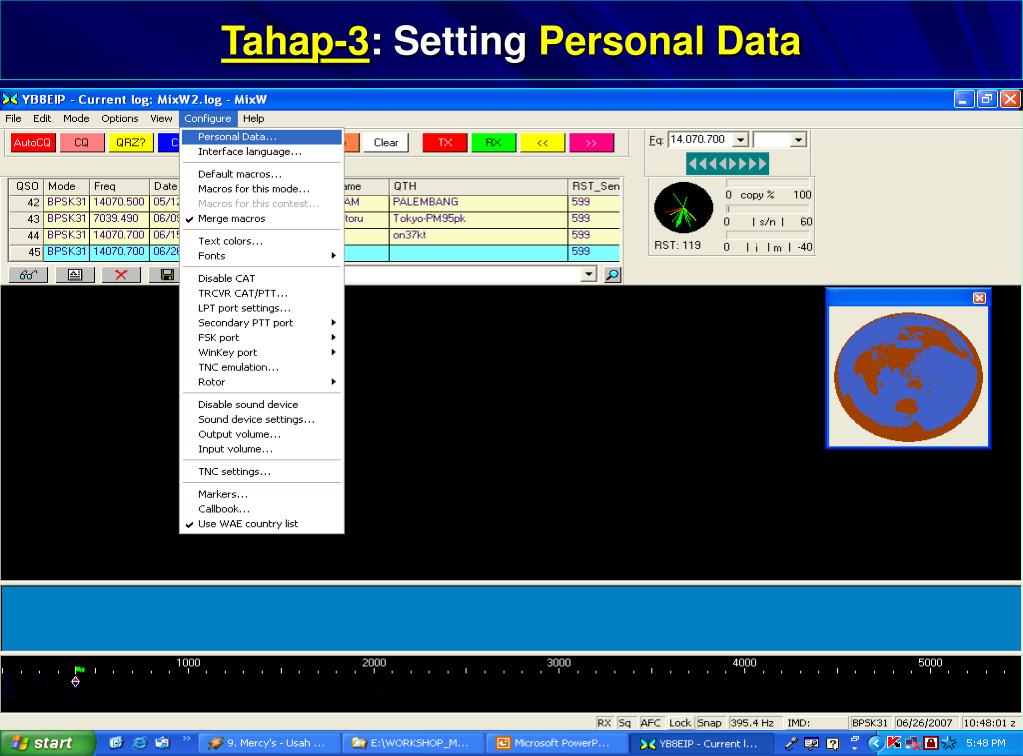

  28. Tahap-3: Setting Personal Data MAKASSAR DIGIMODE CLUB - YB8ZD

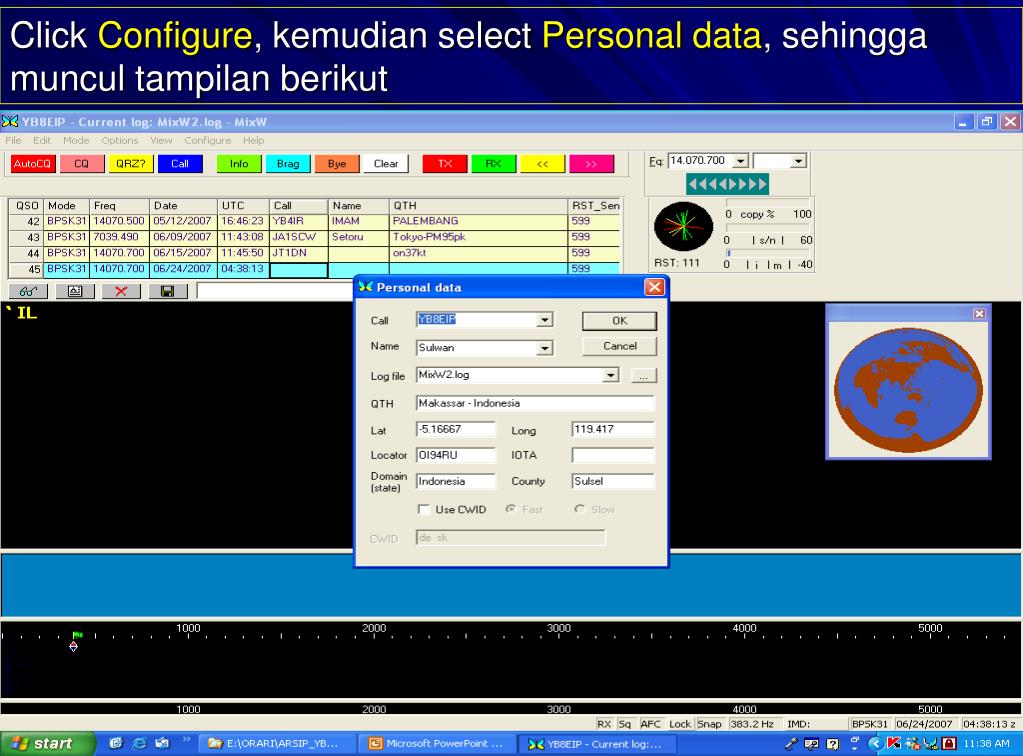

  29. Click Configure, kemudian select Personal data, sehingga muncul tampilan berikut MAKASSAR DIGIMODE CLUB - YB8ZD

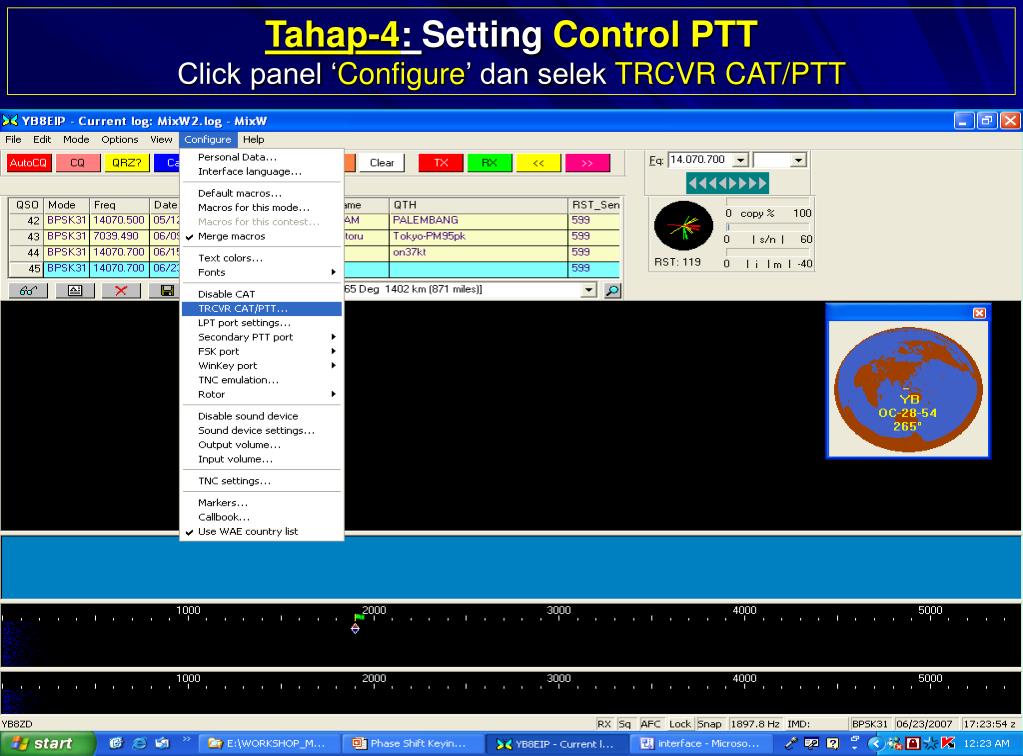

  30. Tahap-4: Setting Control PTTClick panel ‘Configure’ dan selek TRCVR CAT/PTT MAKASSAR DIGIMODE CLUB - YB8ZD

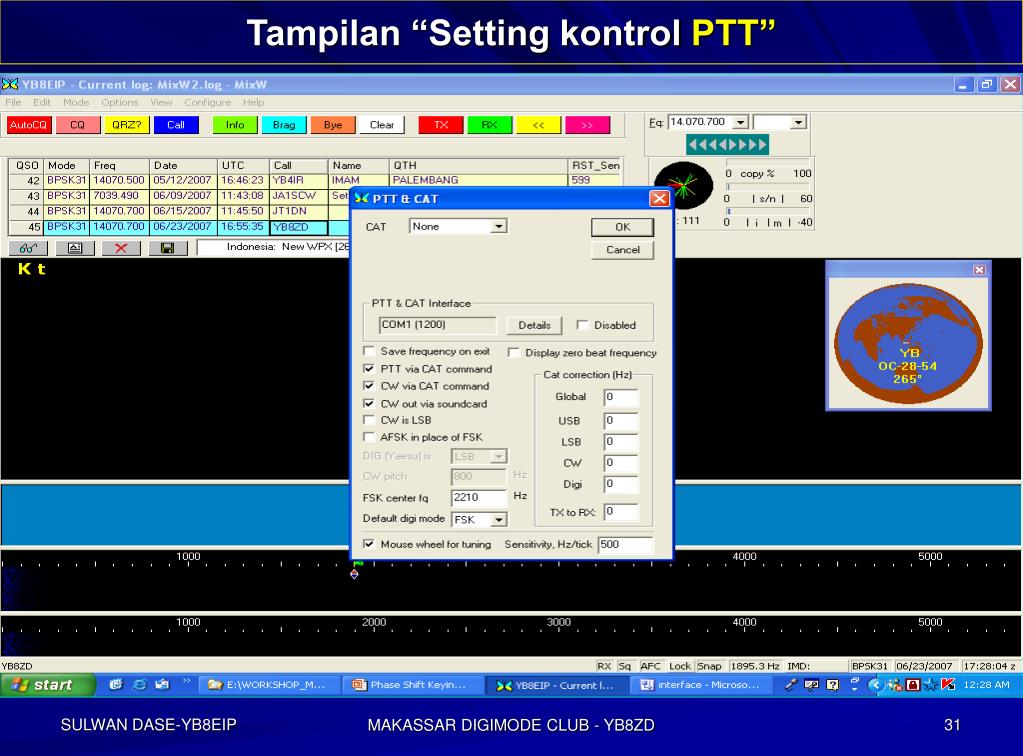

  31. Tampilan “Setting kontrol PTT” MAKASSAR DIGIMODE CLUB - YB8ZD

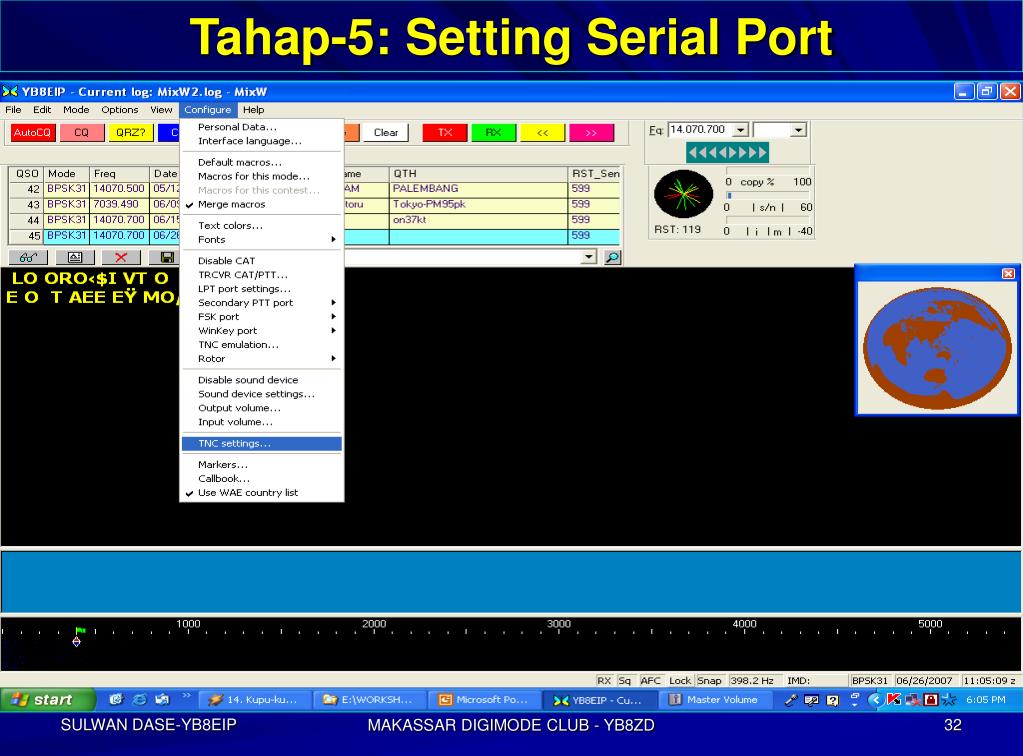

  32. Tahap-5: Setting Serial Port MAKASSAR DIGIMODE CLUB - YB8ZD

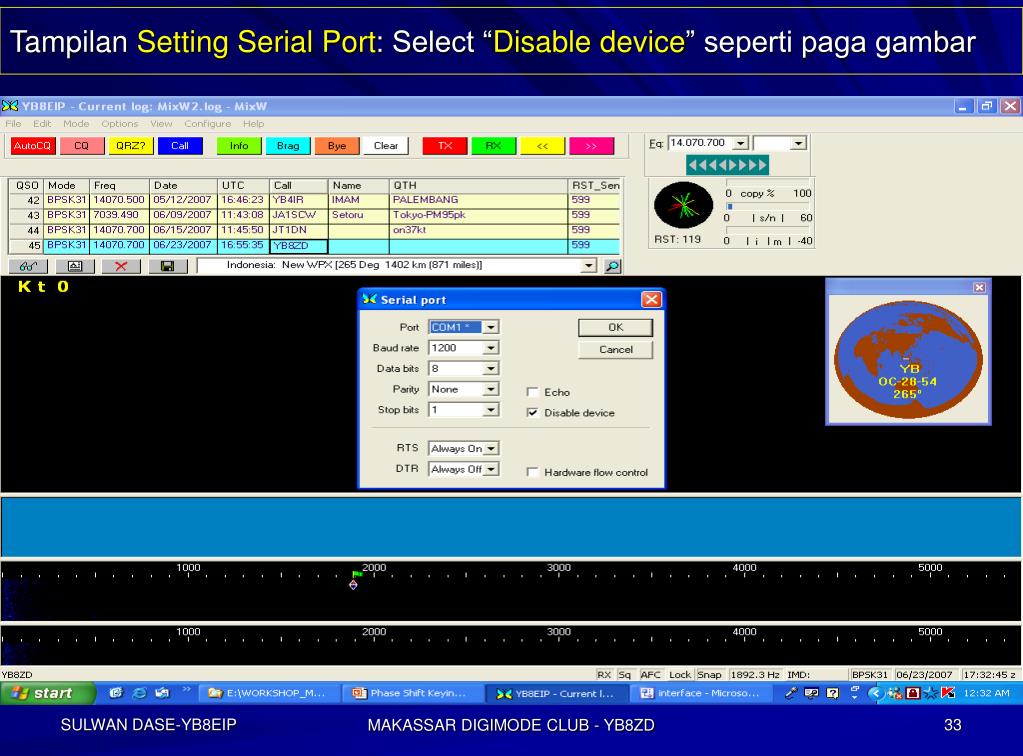

  33. Tampilan Setting Serial Port: Select “Disable device” seperti paga gambar MAKASSAR DIGIMODE CLUB - YB8ZD

  34. Tahap-6:Atur SoundcardClick ‘Configure’ & select Sound Input. Select Microphone atau Line-in & abaikan yg lain. MAKASSAR DIGIMODE CLUB - YB8ZD

  35. Click ‘Configure’ & select Sound output. Atur setting volume output soundcard seperti pada gambar. MAKASSAR DIGIMODE CLUB - YB8ZD

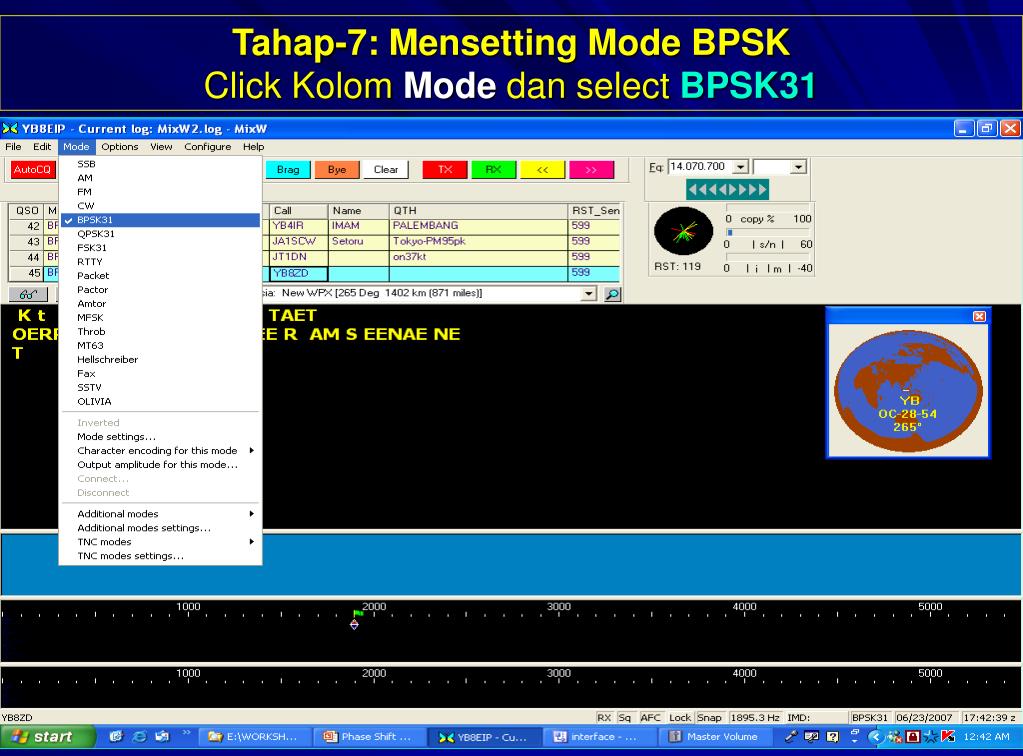

  36. Tahap-7: Mensetting Mode BPSKClick KolomMode dan select BPSK31 MAKASSAR DIGIMODE CLUB - YB8ZD

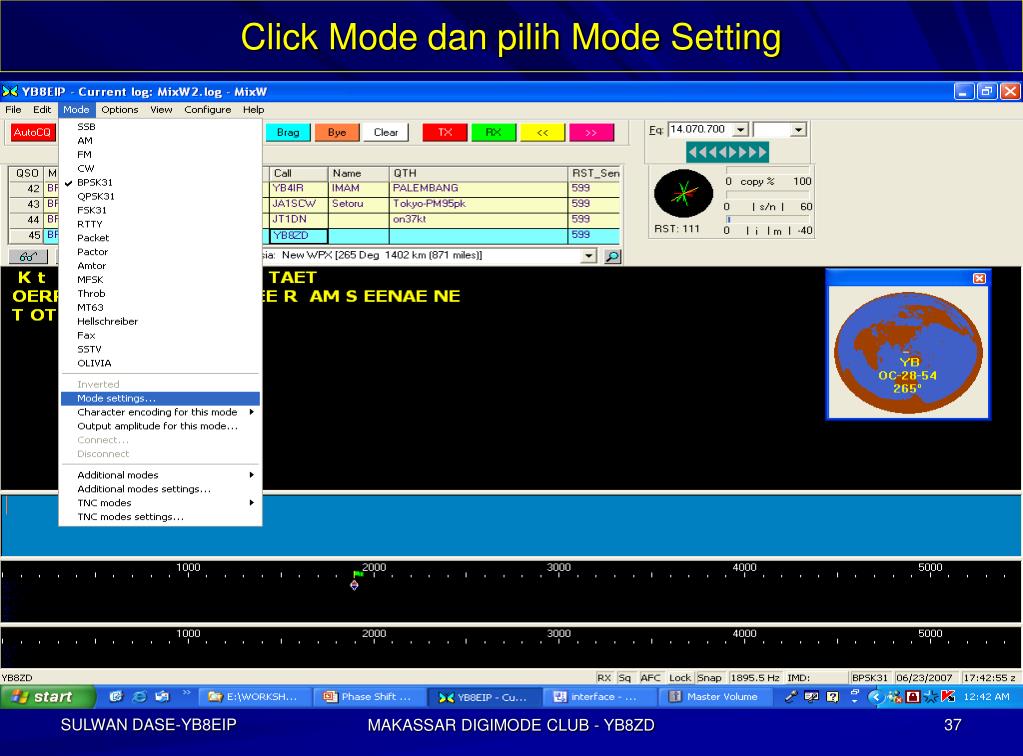

  37. Click Mode dan pilih Mode Setting MAKASSAR DIGIMODE CLUB - YB8ZD

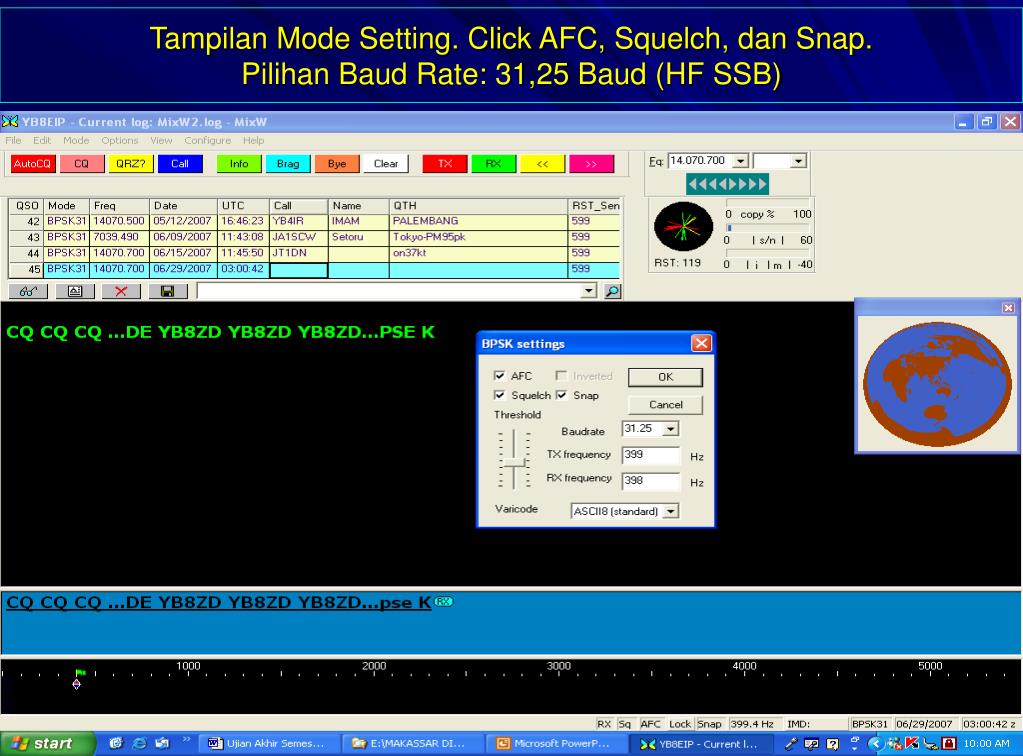

  38. Tampilan Mode Setting. Click AFC, Squelch, dan Snap. Pilihan Baud Rate: 31,25 Baud (HF SSB) MAKASSAR DIGIMODE CLUB - YB8ZD

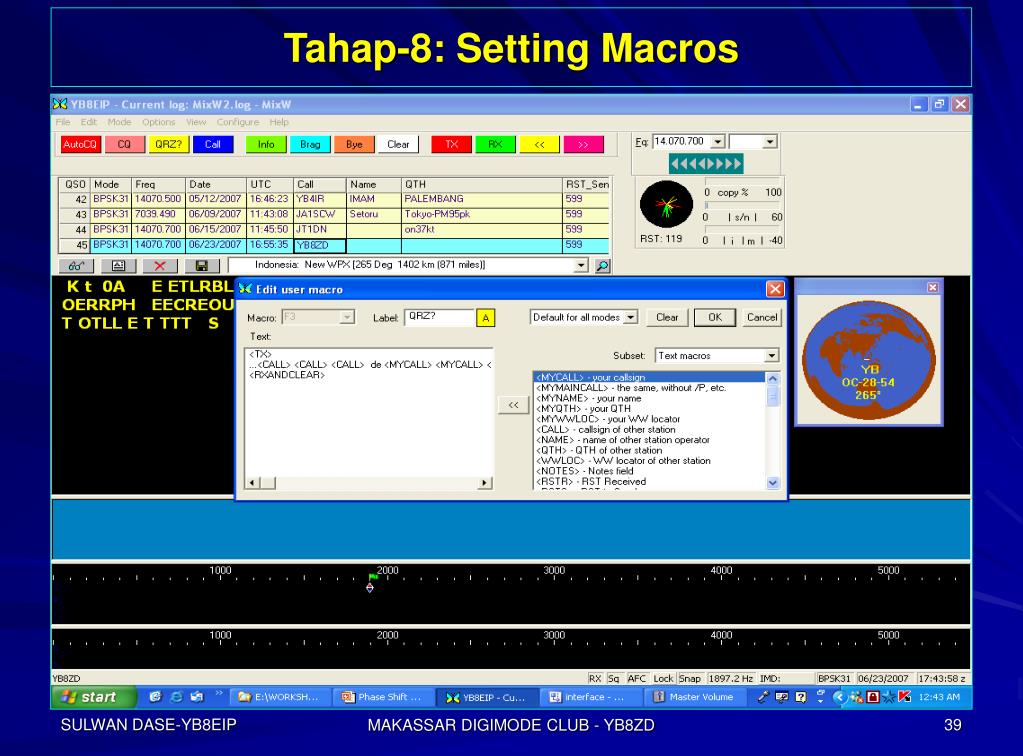

  39. Tahap-8: Setting Macros MAKASSAR DIGIMODE CLUB - YB8ZD

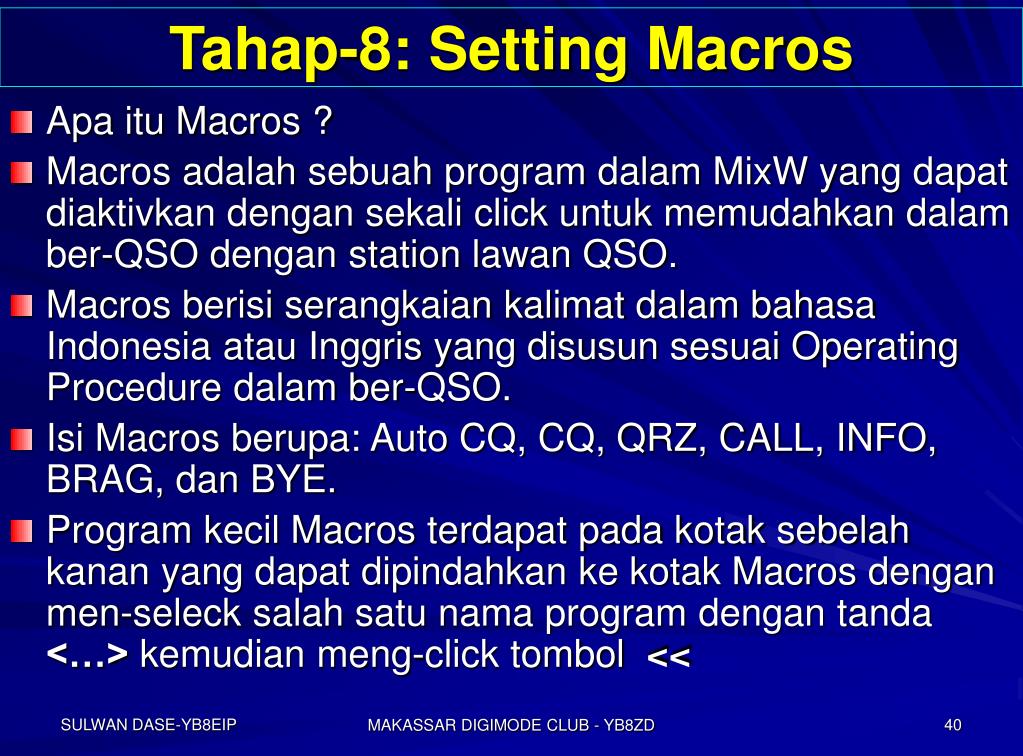

  40. Tahap-8: Setting Macros • Apa itu Macros ? • Macros adalah sebuah program dalam MixW yang dapat diaktivkan dengan sekali click untuk memudahkan dalam ber-QSO dengan station lawan QSO. • Macros berisi serangkaian kalimat dalam bahasa Indonesia atau Inggris yang disusun sesuai Operating Procedure dalam ber-QSO. • Isi Macros berupa: Auto CQ, CQ, QRZ, CALL, INFO, BRAG, dan BYE. • Program kecil Macros terdapat pada kotak sebelah kanan yang dapat dipindahkan ke kotak Macros dengan men-seleck salah satu nama program dengan tanda <…> kemudian meng-click tombol << MAKASSAR DIGIMODE CLUB - YB8ZD

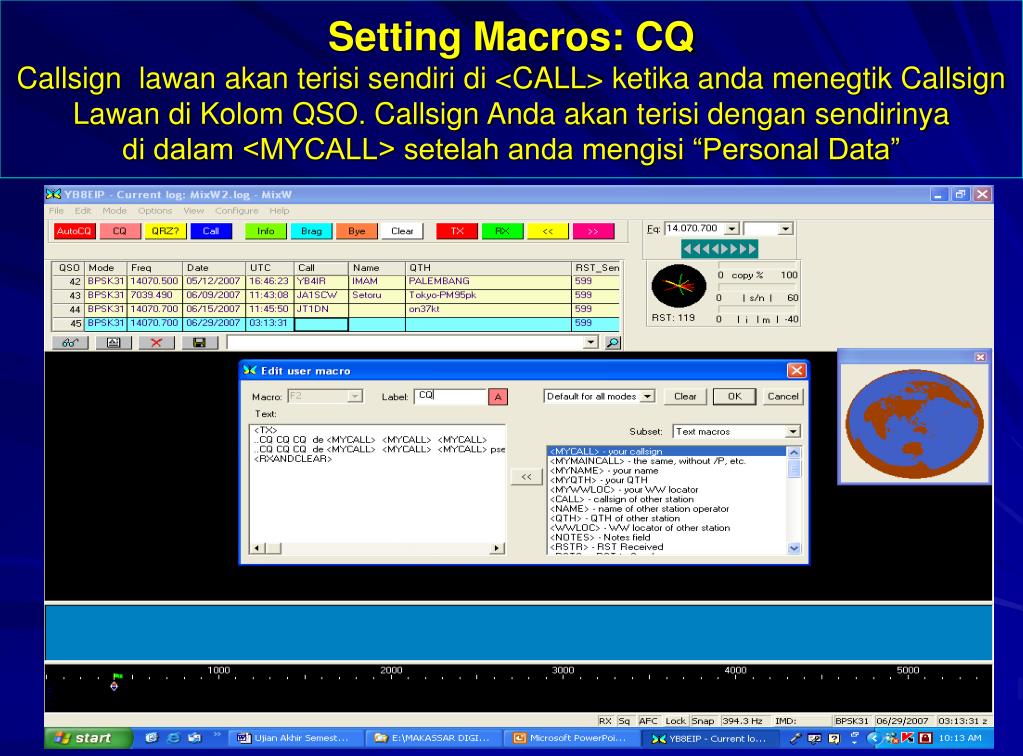

  41. Setting Macros: CQCallsign lawan akan terisi sendiri di <CALL> ketika anda menegtik Callsign Lawan di Kolom QSO. Callsign Anda akan terisi dengan sendirinya di dalam <MYCALL> setelah anda mengisi “Personal Data” MAKASSAR DIGIMODE CLUB - YB8ZD

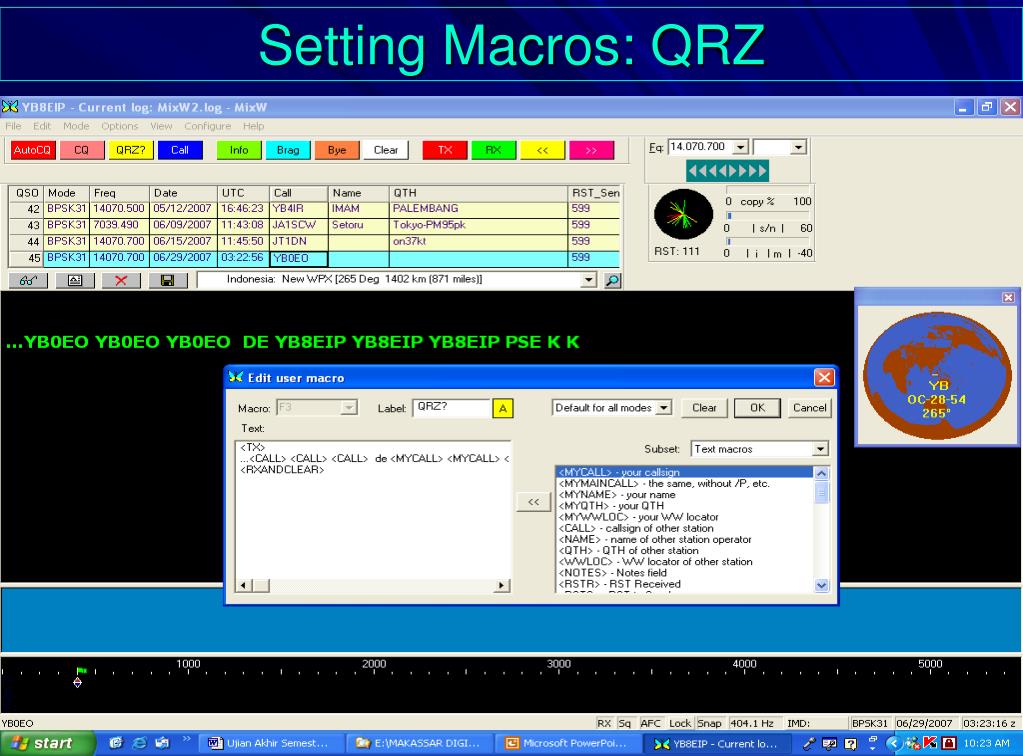

  42. Setting Macros: QRZ MAKASSAR DIGIMODE CLUB - YB8ZD

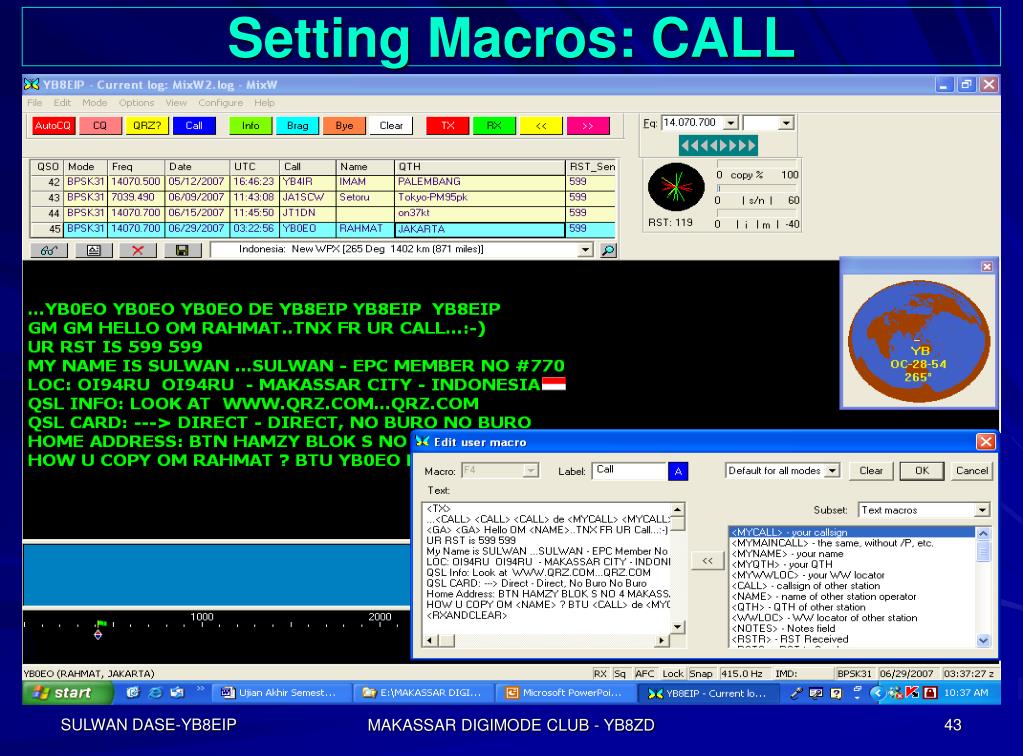

  43. Setting Macros: CALL MAKASSAR DIGIMODE CLUB - YB8ZD

  44. Setting Macros: INFO MAKASSAR DIGIMODE CLUB - YB8ZD

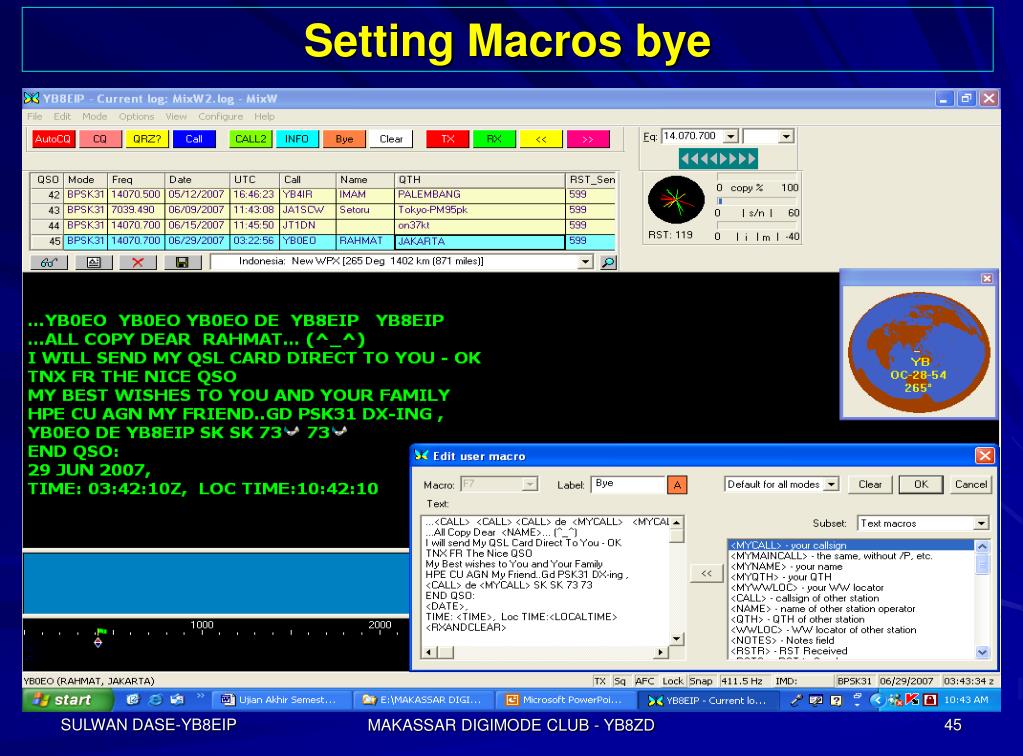

  45. Setting Macros bye MAKASSAR DIGIMODE CLUB - YB8ZD

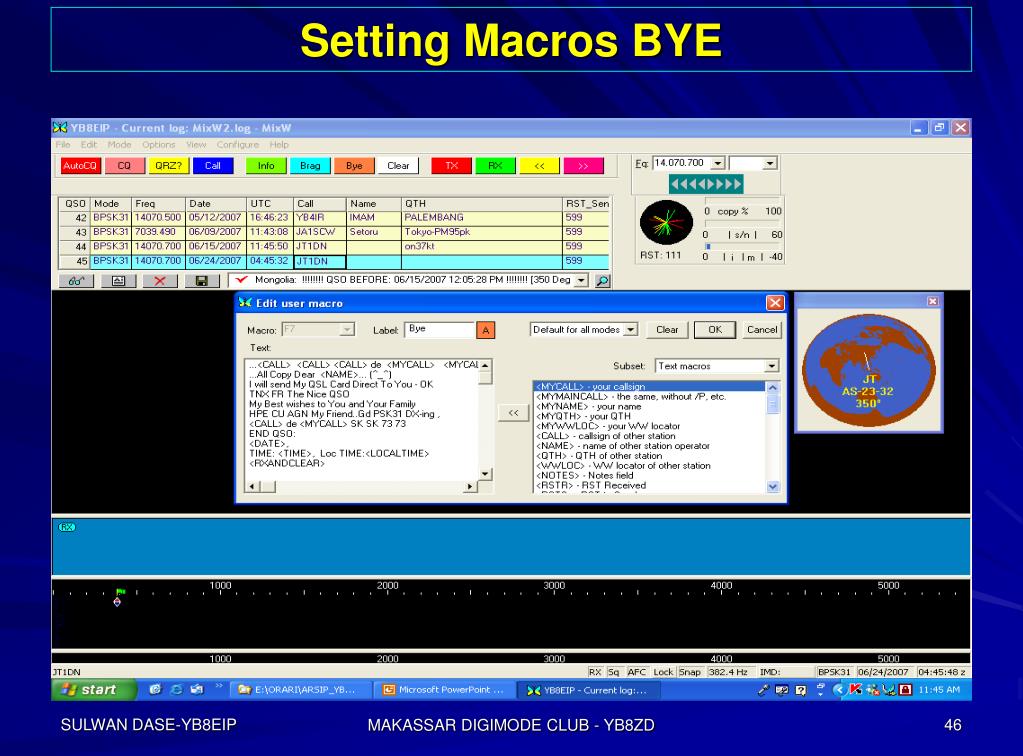

  46. Setting Macros BYE MAKASSAR DIGIMODE CLUB - YB8ZD

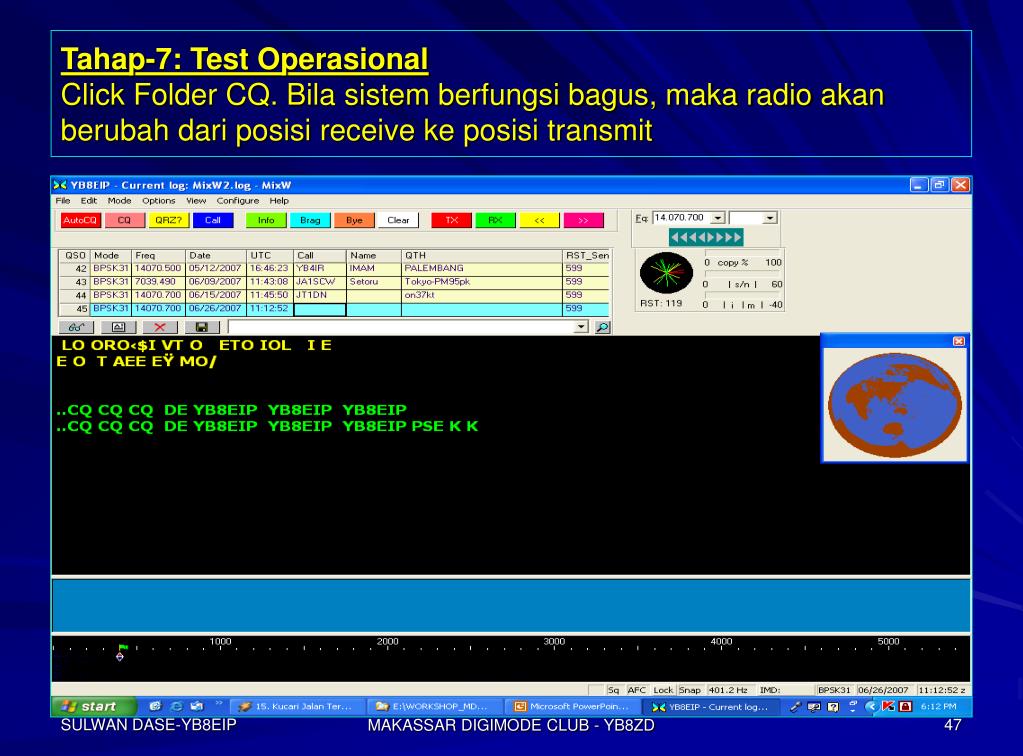

  47. Tahap-7: Test OperasionalClick Folder CQ. Bila sistem berfungsi bagus, maka radio akan berubah dari posisi receive ke posisi transmit MAKASSAR DIGIMODE CLUB - YB8ZD

  48. Adakah Club BPSK? MAKASSAR DIGIMODE CLUB - YB8ZD

  49. Adakah Club BPSK Indonesia? • Luwuk Banggai Digimode Club • Makassar Digimode Club – YB8ZD MAKASSAR DIGIMODE CLUB - YB8ZD

  50. Good BPSK31 DX Selamat Mencoba Terima Kasih de YB8EIP 73! MAKASSAR DIGIMODE CLUB - YB8ZD
