Presentation Transcript

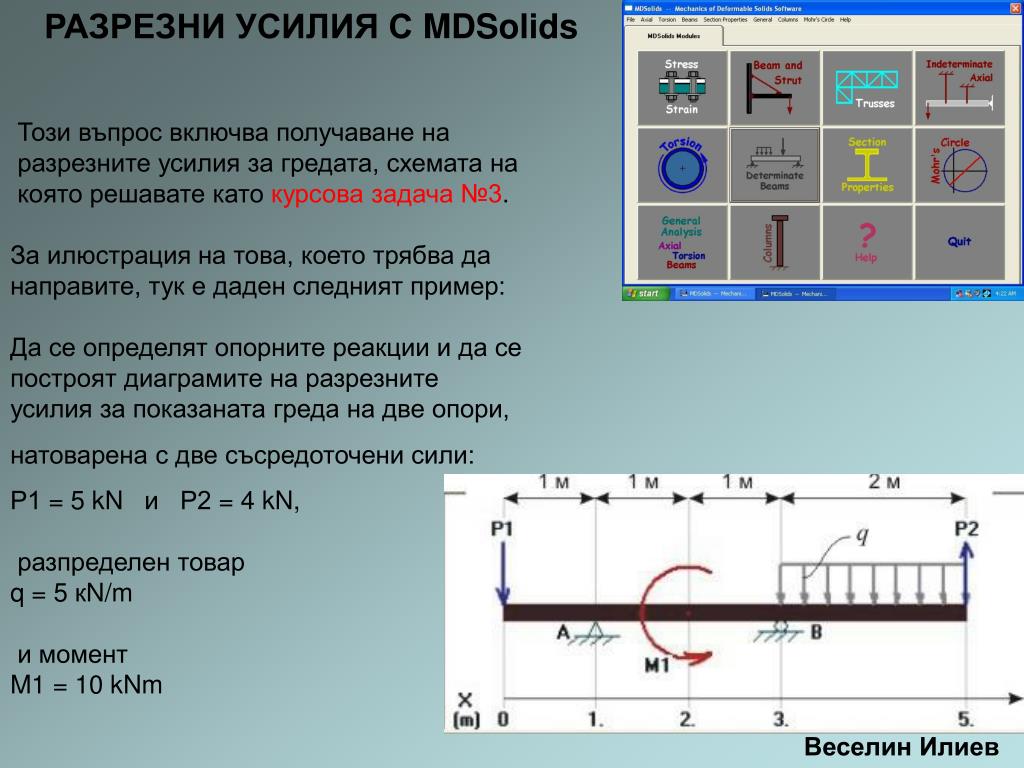

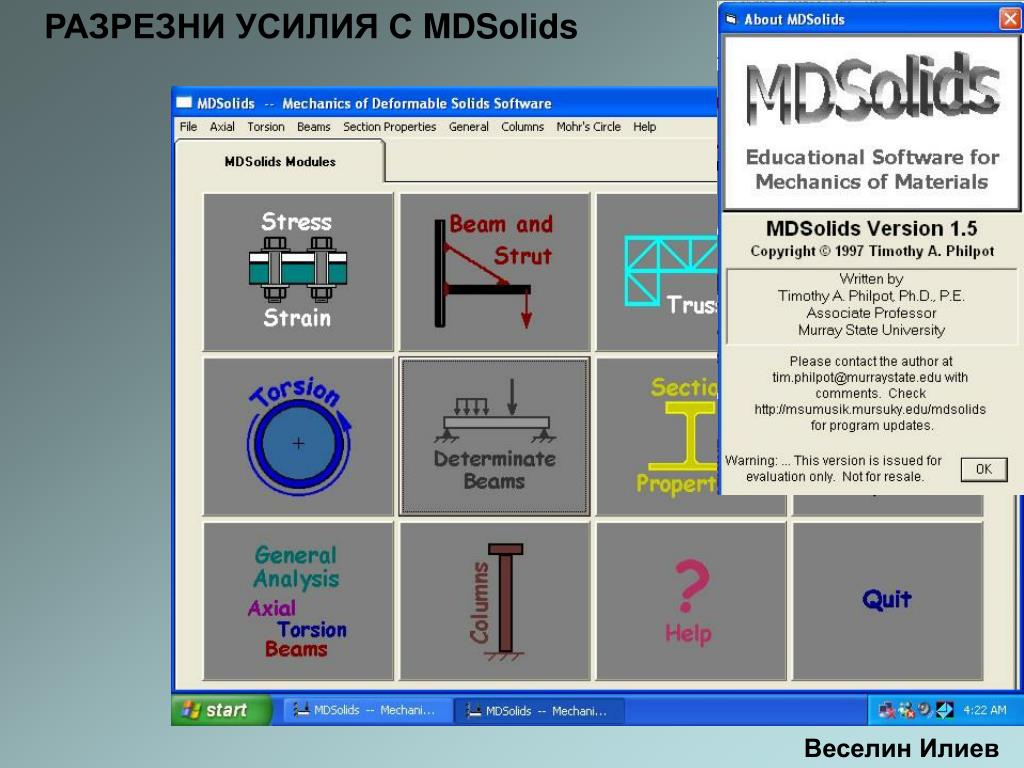

slide2

РАЗРЕЗНИ УСИЛИЯ С MDSolids

Този въпрос включва получаване на

разрезните усилия за гредата, схемата на

която решавате като курсова задача№3.

За илюстрация на това, което трябва да

направите, тук е даден следният пример:

Да се определят опорните реакции и да се

построят диаграмите на разрезните

усилия за показаната греда на две опори,

натоварена с две съсредоточени сили:

Р1=5 kN и Р2=4 kN,

разпределен товар

q = 5 кN/m

и момент

M1 = 10 kNm

Веселин Илиев

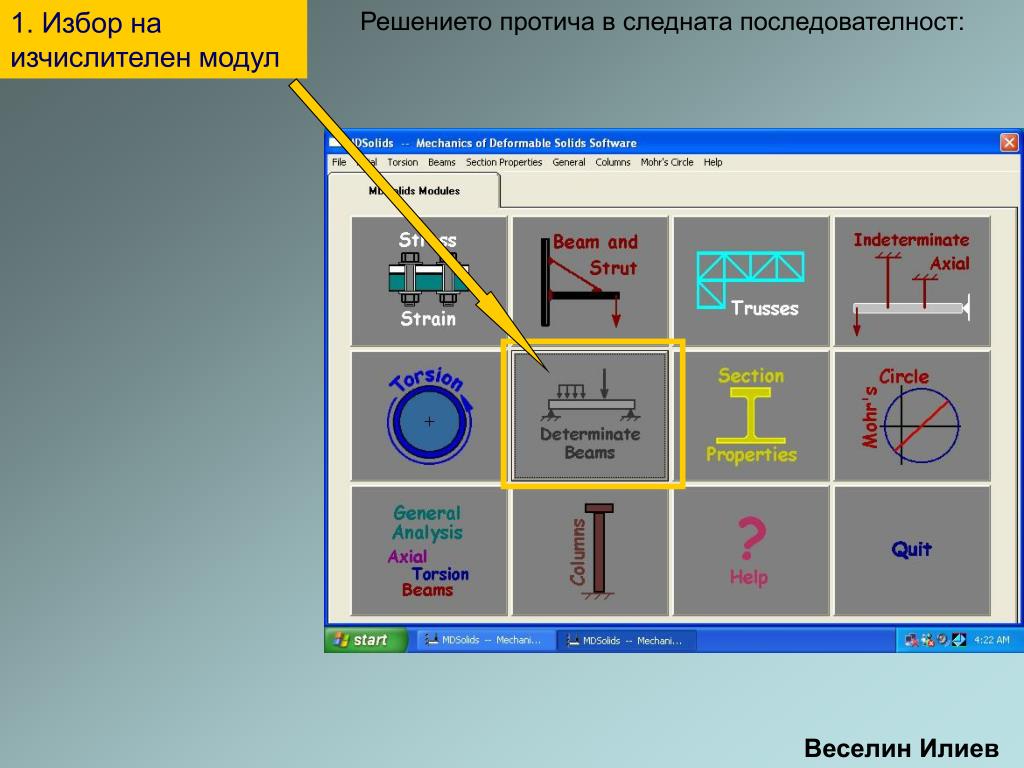

slide3

1. Избор на изчислителен модул

Решението протича в следната последователност:

Веселин Илиев

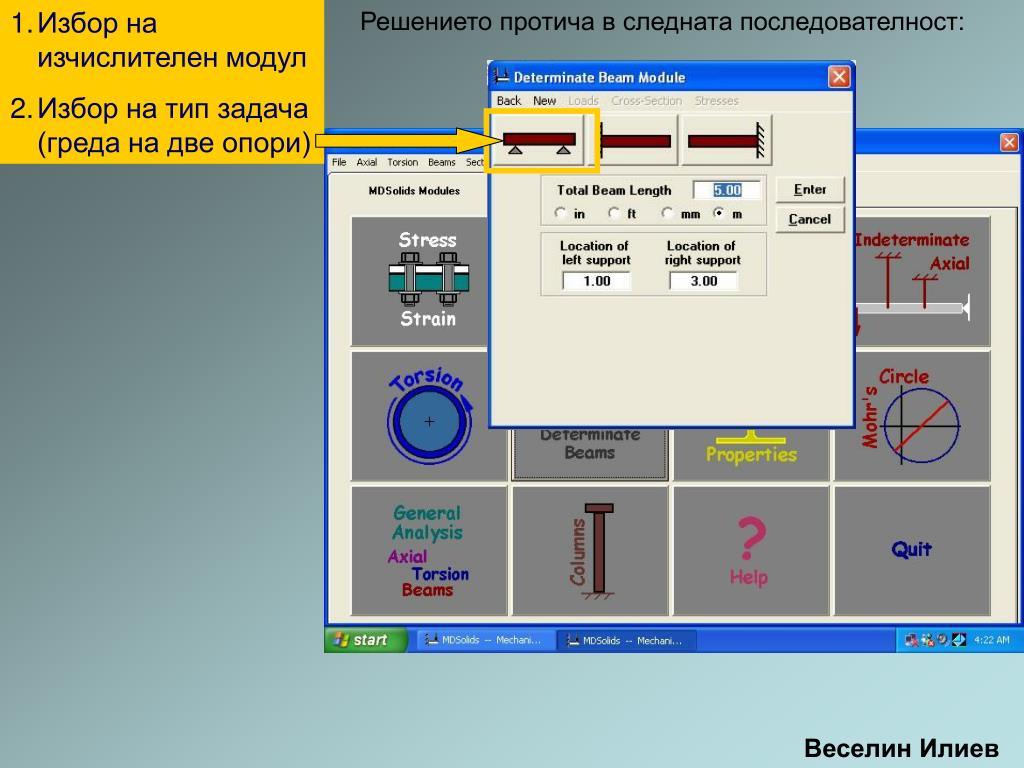

slide4

Избор на изчислителен модул

  • Избор на тип задача (греда на две опори)

Решението протича в следната последователност:

Веселин Илиев

slide5

Избор на изчислителен модул

  • Избор на тип задача (греда на две опори)
  • Задаване на характеристиките на гредата

Решението протича в следната последователност:

Задаване на общата дължина на гредата

Включване на метрична система

Накрая - <Enter> за въвеждане

Задаване на положението на лявата опора

Задаване на положението на дясната опора

5 м

1 м

3 м

Веселин Илиев

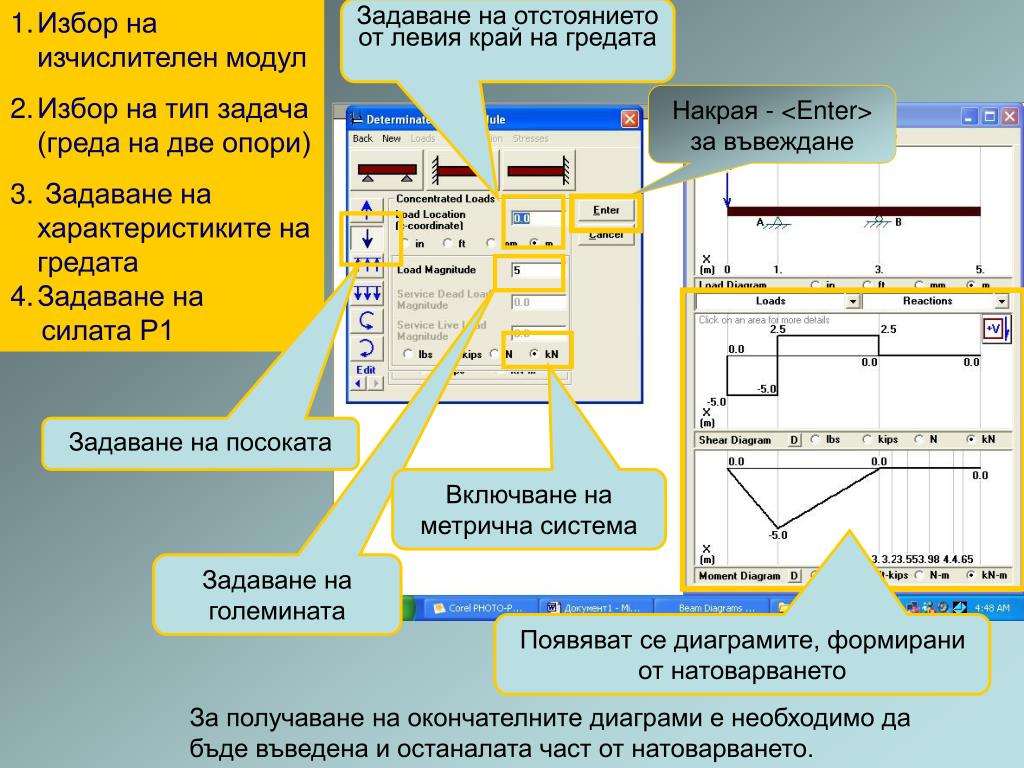

slide6

Задаване на отстоянието от левия край на гредата

  • Избор на изчислителен модул
  • Избор на тип задача (греда на две опори)
  • Задаване на характеристиките на гредата
  • Задаване на
  • силата Р1

Накрая - <Enter> за въвеждане

Задаване на посоката

Включване на метрична система

Задаване на големината

Появяват се диаграмите, формирани от натоварването

За получаване на окончателните диаграми е необходимо да бъде въведена и останалата част от натоварването.

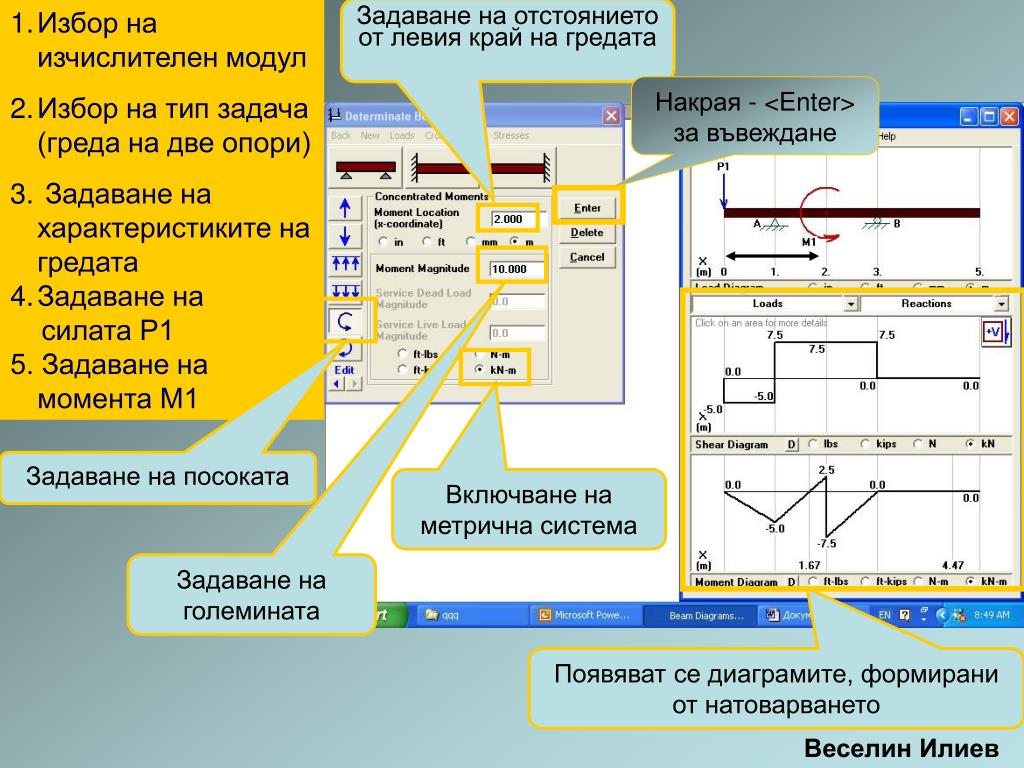

slide7

Задаване на отстоянието от левия край на гредата

  • Избор на изчислителен модул
  • Избор на тип задача (греда на две опори)
  • Задаване на характеристиките на гредата
  • Задаване на
  • силата Р1
  • 5. Задаване на момента М1

Накрая - <Enter> за въвеждане

Задаване на посоката

Включване на метрична система

Задаване на големината

Появяват се диаграмите, формирани от натоварването

Веселин Илиев

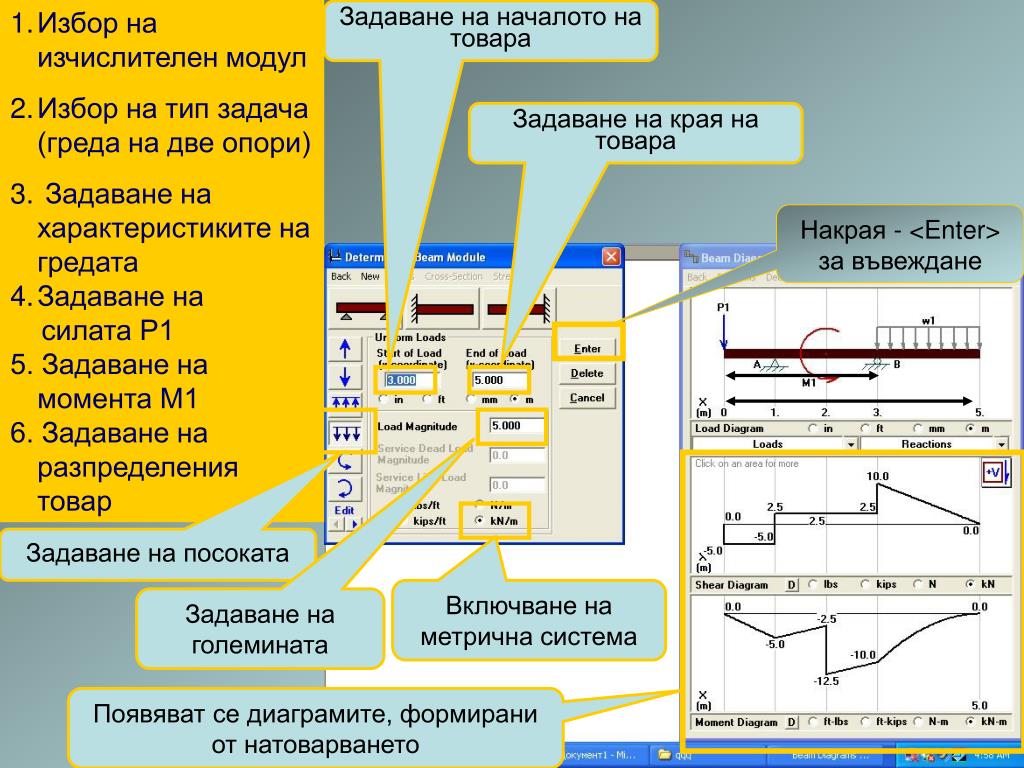

slide8

Избор на изчислителен модул

  • Избор на тип задача (греда на две опори)
  • Задаване на характеристиките на гредата
  • Задаване на
  • силата Р1
  • 5. Задаване на момента М1
  • 6. Задаване на разпределения товар

Задаване на началото на товара

Задаване на края на товара

Накрая - <Enter> за въвеждане

Задаване на посоката

Включване на метрична система

Задаване на големината

Появяват се диаграмите, формирани от натоварването

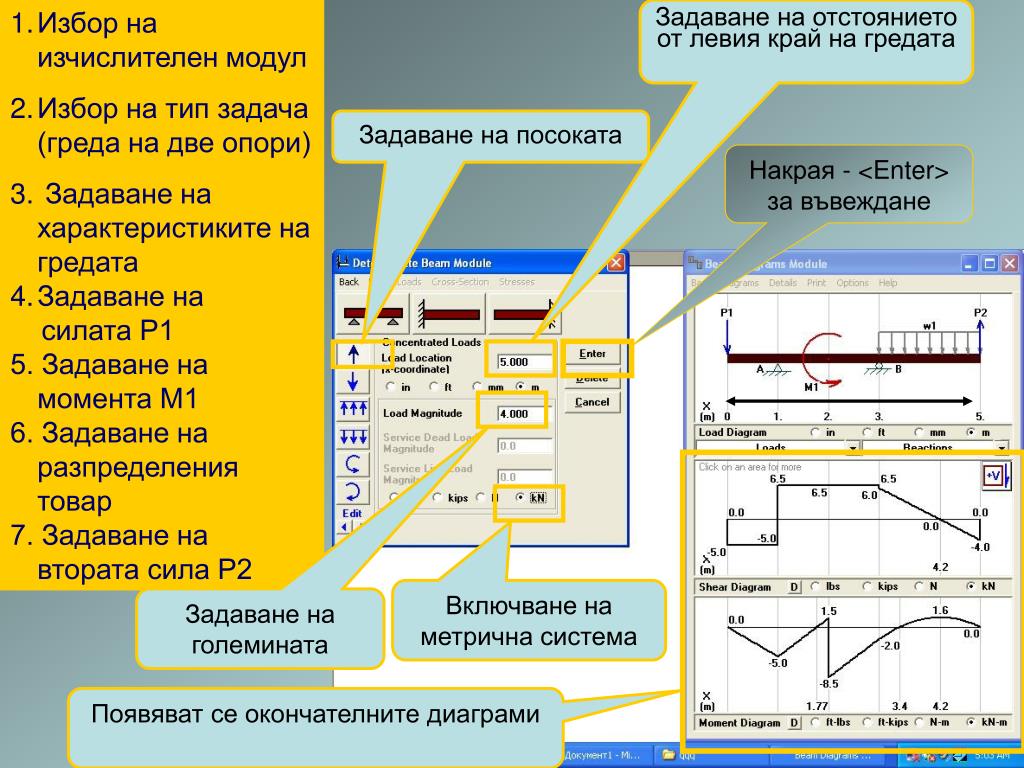

slide9

Избор на изчислителен модул

  • Избор на тип задача (греда на две опори)
  • Задаване на характеристиките на гредата
  • Задаване на
  • силата Р1
  • 5. Задаване на момента М1
  • 6. Задаване на разпределения товар
  • 7. Задаване на втората сила Р2

Задаване на отстоянието от левия край на гредата

Задаване на посоката

Накрая - <Enter> за въвеждане

Включване на метрична система

Задаване на големината

Появяват се окончателните диаграми

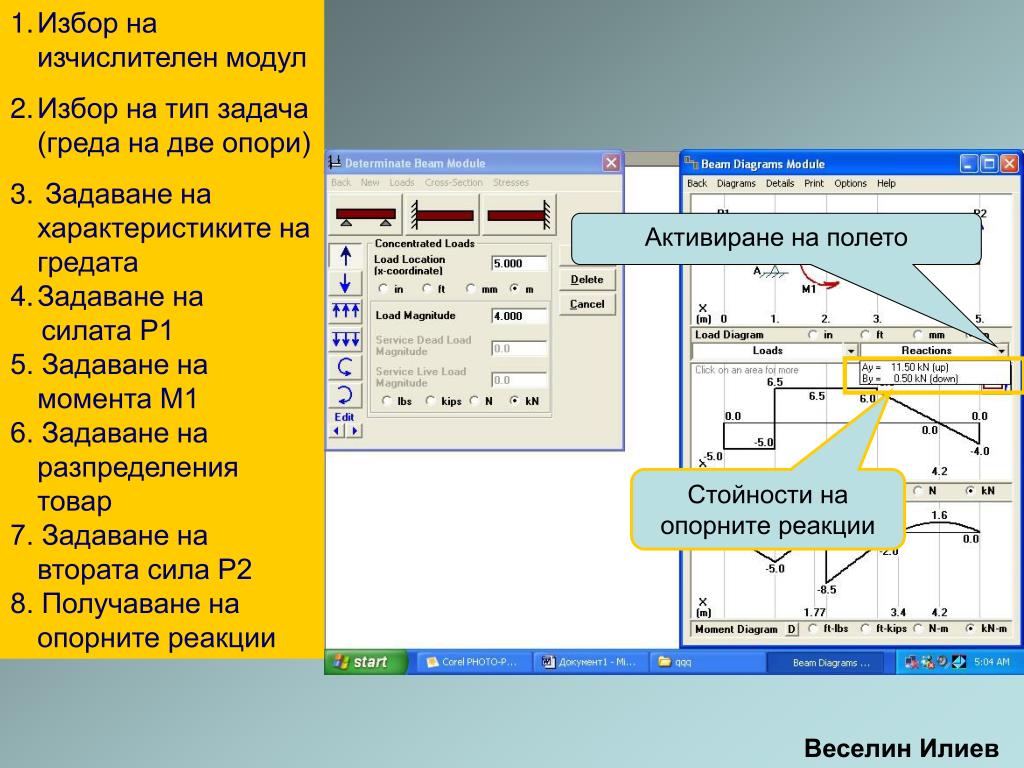

slide10

Избор на изчислителен модул

  • Избор на тип задача (греда на две опори)
  • Задаване на характеристиките на гредата
  • Задаване на
  • силата Р1
  • 5. Задаване на момента М1
  • 6. Задаване на разпределения товар
  • 7. Задаване на втората сила Р2
  • 8. Получаване на опорните реакции

Активиране на полето

Стойности на опорните реакции

Веселин Илиев

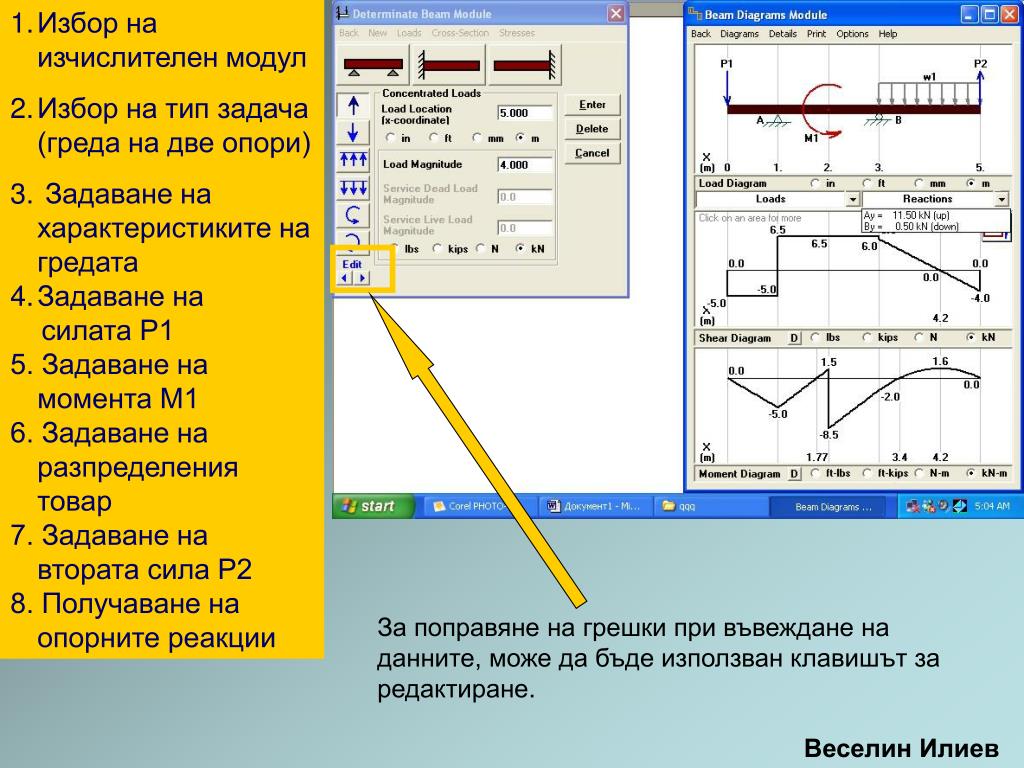

slide11

Избор на изчислителен модул

  • Избор на тип задача (греда на две опори)
  • Задаване на характеристиките на гредата
  • Задаване на
  • силата Р1
  • 5. Задаване на момента М1
  • 6. Задаване на разпределения товар
  • 7. Задаване на втората сила Р2
  • 8. Получаване на опорните реакции

За поправяне на грешки при въвеждане на

данните, може да бъде използван клавишът за

редактиране.

Веселин Илиев

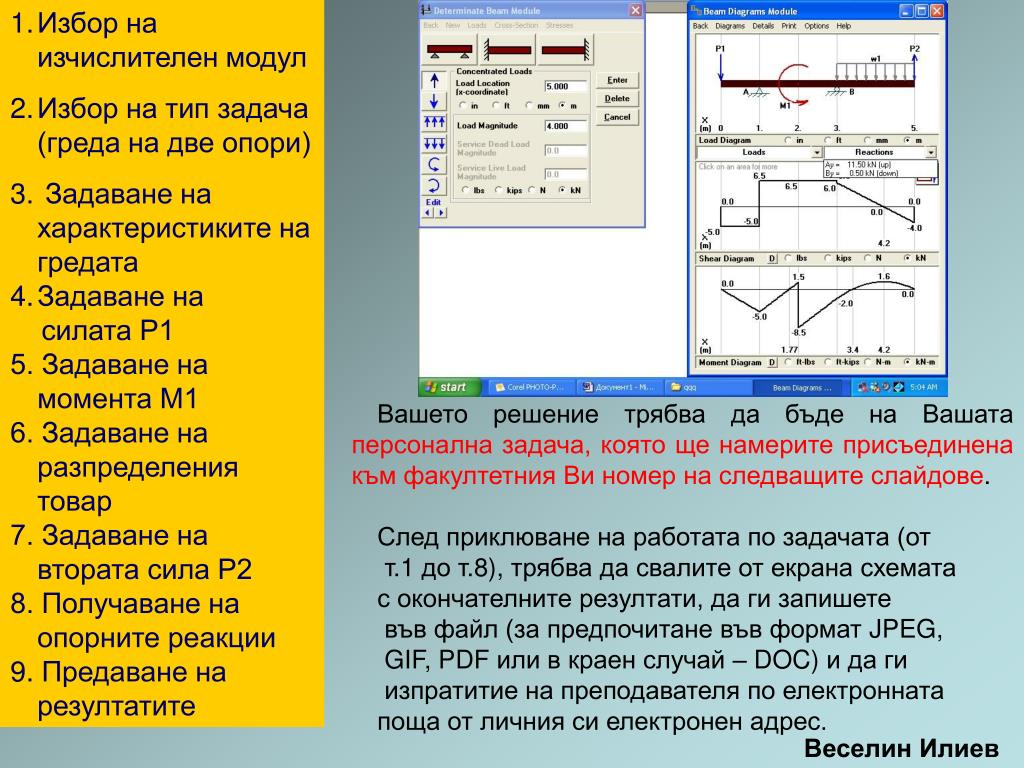

slide12

Избор на изчислителен модул

  • Избор на тип задача (греда на две опори)
  • Задаване на характеристиките на гредата
  • Задаване на
  • силата Р1
  • 5. Задаване на момента М1
  • 6. Задаване на разпределения товар
  • 7. Задаване на втората сила Р2
  • 8. Получаване на опорните реакции
  • 9. Предаване на резултатите

Вашето решение трябва да бъде на Вашата персонална задача, която ще намерите присъединена към факултетния Ви номер на следващите слайдове.

След приклюване на работата по задачата (от

т.1 до т.8), трябва да свалите от екрана схемата

с окончателните резултати, да ги запишете

във файл (за предпочитане във формат JPEG,

GIF, PDF или в краен случай – DOC) и да ги

изпратитие на преподавателя по електронната

поща от личния си електронен адрес.

Веселин Илиев

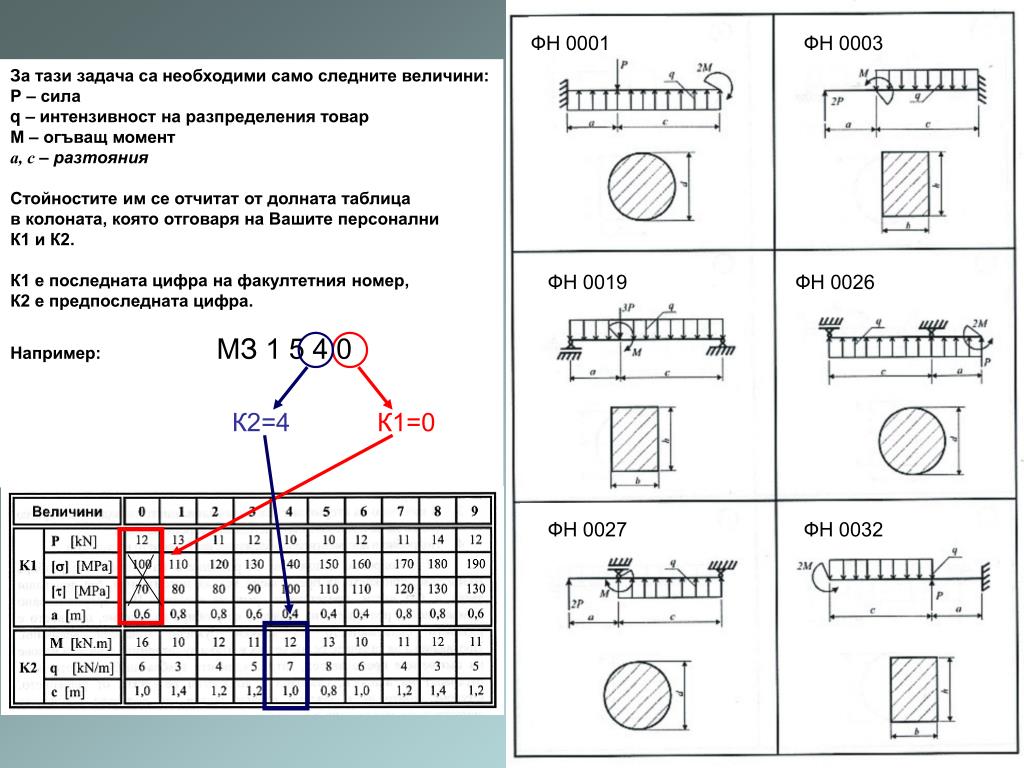

slide13

MЗ 1540

МЗ 1597

ФН 0001

ФН 0003

За тази задача са необходими само следните величини:

Р – сила

q – интензивност на разпределения товар

М – огъващ момент

а, с – разтояния

Стойностите им се отчитат от долната таблица

в колоната, която отговаря на Вашите персонални

К1 и К2.

К1 е последната цифра на факултетния номер,

К2 е предпоследната цифра.

Например: МЗ 1 5 4 0

ФН 0019

ФН 0026

К2=4

К1=0

ФН 0027

ФН 0032

slide14

МД 0009

EM 0017

EM 0002

EM 0005

EM 0014

EM 0015

ФН 1700

ФН 1701

За тази задача са необходими само следните величини:

Р – сила

q – интензивност на разпределения товар

М – огъващ момент

а, с – разтояния

Стойностите им се отчитат от долната таблица

в колоната, която отговаря на Вашите персонални

К1 и К2.

К1 е последната цифра на факултетния номер,

К2 е предпоследната цифра.

Например: МЗ 1 5 4 0

ФН 1703

ФН 1704

К2=4

К1=0

ФН 1763

ФН 1760

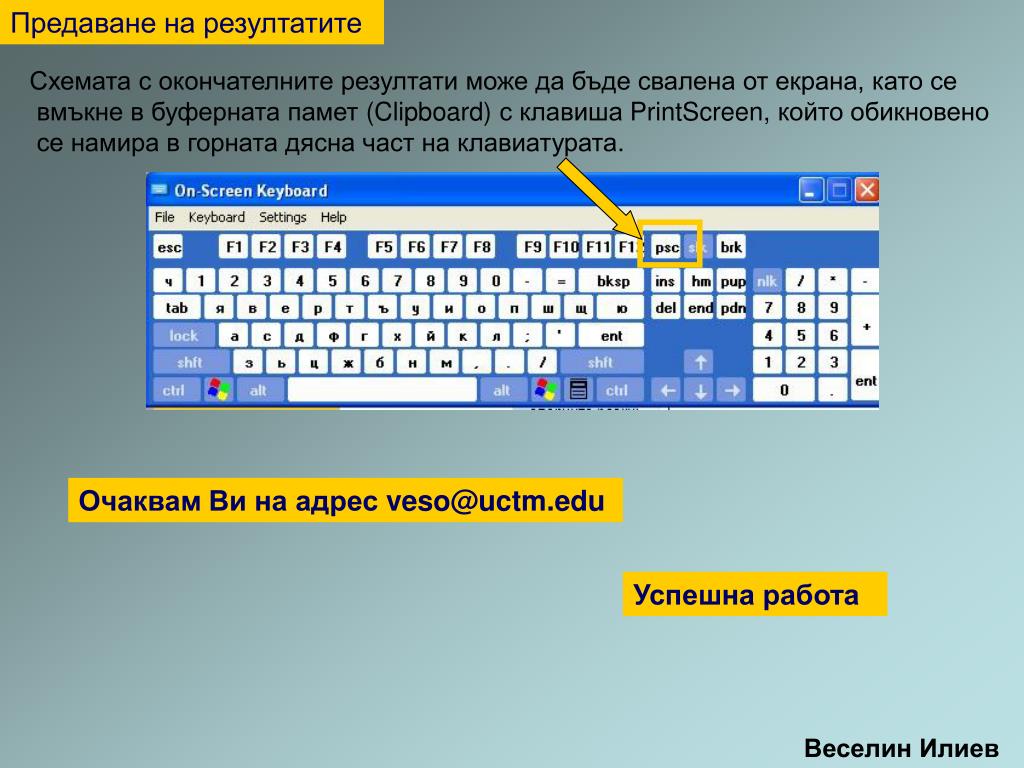

slide15

Предаване на резултатите

Схемата с окончателните резултати може да бъде свалена от екрана, като се

вмъкне в буферната памет (Clipboard) с клавиша PrintScreen, който обикновено

се намира в горната дясна част на клавиатурата.

Очаквам Ви на адрес [email protected]

Успешна работа

Веселин Илиев
