第九章 BootLoader. ◆ 理解Bootloader的概念与作用 ◆ 熟悉ViVi的配置与编译 ◆ 了解ViVi代码的主要结构与作用 ◆ 熟悉uboot移植与使用方法以及启动过程与工作原理。. 9.1 Bootloader 基础. 9.1.1 Bootloader 的简介 　　系统上电之后，需要一段程序来进行初始化：关闭 WATCHDOG 、改变系统时钟、初始化存储控制器、将更多的代码复制到内存中等等。如果它能将操作系统内核 ( 从本地 Flash 或通过网络 ) 复制到内存中运行，就称这段程序为 Bootloader 。.

ilya
Download Presentation

第九章 BootLoader

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

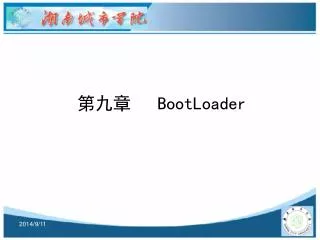

  1. 第九章 BootLoader

  2. ◆理解Bootloader的概念与作用 ◆ 熟悉ViVi的配置与编译 ◆ 了解ViVi代码的主要结构与作用 ◆ 熟悉uboot移植与使用方法以及启动过程与工作原理。

  3. 9.1 Bootloader基础 9.1.1 Bootloader的简介　　系统上电之后，需要一段程序来进行初始化：关闭WATCHDOG、改变系统时钟、初始化存储控制器、将更多的代码复制到内存中等等。如果它能将操作系统内核(从本地Flash或通过网络)复制到内存中运行，就称这段程序为Bootloader。

  4. 简单地说，Bootloader就是这么一小段程序，它在系统上电时开始执行，初始化硬件设备、准备好软件环境，最后调用操作系统内核。

  5. Bootloader软件通常会通过串口来输入/输出。例如：输出出错或者执行结果信息到串口终端，从串口终端读取用户控制命令等。

  6. Bootloader的实现严重依赖于具体硬件，在嵌入式系统中硬件配置千差万别，即使是相同的CPU，它的外设(比如Flash)也可能不同，所以需要进行一些移植。

  7. 大多数Bootloader包含两种不同的操作模式： （1）启动加载(Bootloading)模式 这种模式也称为自主(Autonomous)模式，也即Bootloader从目标机上的某个固态存储设备上将操作系统加载到RAM中运行，整个过程并没有用户的介入。这种模式是Bootloader的正常工作模式，因此在嵌入式产品发布的时侯，Bootloader工作在这种模式下。

  8. （2）下载(Downloading)模式 在这种模式下，目标机上的Bootloader将通过串口连接或网络连接等通信手段从主机(Host)下载文件，比如下载内核映像和根文件系统映像等。 从主机下载的文件通常首先被Bootloader保存到目标机的RAM中，然后再被Bootloader写到目标机上的Flash类固态存储设备中。

  9. Bootloader的这种模式通常在第一次安装内核与根文件系统时被使用；此外，以后的系统更新也会使用Bootloader的这种工作模式。工作于这种模式下的Bootloader通常都会向它的终端用户提供一个简单的命令行接口。

  10. 板子与主机间传输文件时，可以使用： ◆串口的xmodem/ymodem/zmodem协议，它们使用简单，只是速度比较慢； ◆使用网络通过tftp、nfs协议来传输，这时，主机上要开启tftp、nfs服务；还有其他方法，比如USB等。

  11. 像vivi或U-Boot等这样功能强大的Bootloader通常同时支持这两种工作模式，而且允许用户在这两种工作模式之间进行切换。像vivi或U-Boot等这样功能强大的Bootloader通常同时支持这两种工作模式，而且允许用户在这两种工作模式之间进行切换。 比如，U-Boot在启动时处于正常的启动加载模式，但是它会延时若干秒(这可以设置)等待终端用户按下任意键而将U-Boot切换到下载模式。如果在指定时间内没有用户按键，则U-Boot继续启动Linux内核。

  12. 1．网络启动方式　　这种方式开发板不需要配置较大的存储介质。但是使用这种启动方式之前，需要把Bootloader安装到板上的EPROM或者Flash中。Bootloader通过以太网接口远程下载Linux内核映像或者文件系统。网络启动方式对于嵌入式系统开发来说非常重要。1．网络启动方式　　这种方式开发板不需要配置较大的存储介质。但是使用这种启动方式之前，需要把Bootloader安装到板上的EPROM或者Flash中。Bootloader通过以太网接口远程下载Linux内核映像或者文件系统。网络启动方式对于嵌入式系统开发来说非常重要。

  13. 使用这种方式，目标板要有串口、以太网接口或者其他连接方式。 串口一般可以作为控制台，同时可以用来下载内核影像和文件系统。 串口通信传输速率过低，不适合用来挂接NFS文件系统。所以以太网接口成为通用的互连设备，一般的开发板都可以配置10 M以太网接口。

  14. 　 对于开发的嵌入式系统，可以把USB接口虚拟成以太网接口通信。这种方式在开发主机和开发板两端都需要驱动程序。 另外，可在服务器上配置启动相关网络服务。Bootloader下载文件一般都使用TFTP网络协议，还可以通过DHCP的方式动态配置IP地址。

  15. DHCP/BOOTP服务为Bootloader分配IP地址并配置网络参数后，才能够支持网络传输功能。如果Bootloader可以直接设置网络参数，则可不使用DHCP。TFTP服务为Bootloader客户端提供文件下载功能，把内核映像和其他文件放在/tftpboot目录下。这样Bootloader可以通过简单的TFTP协议远程下载内核映像到内存，如图9.1.1所示。DHCP/BOOTP服务为Bootloader分配IP地址并配置网络参数后，才能够支持网络传输功能。如果Bootloader可以直接设置网络参数，则可不使用DHCP。TFTP服务为Bootloader客户端提供文件下载功能，把内核映像和其他文件放在/tftpboot目录下。这样Bootloader可以通过简单的TFTP协议远程下载内核映像到内存，如图9.1.1所示。 大部分引导程序都能够支持网络启动方式。例如：vivi与U-Boot也支持网络启动功能。

  16. 2．磁盘启动方式 　　传统的Linux系统运行在台式机或者服务器上，这些计算机一般都使用BIOS引导，并且使用磁盘作为存储介质。 进入BIOS设置菜单，可以探测处理器、内存、硬盘等设备，也可以设置BIOS从软盘、光盘或者某块硬盘启动。也就是说，BIOS并不直接引导操作系统。那么在硬盘的主引导区，还需要一个Bootloader，这个Bootloader可以从磁盘文件系统中把操作系统引导起来。

  17. 3．Flash启动方式 　　大多数嵌入式系统上都使用Flash存储介质。Flash有很多类型，包括NOR Flash、NAND Flash和其他半导体盘。其中，NOR Flash(也就是线性Flash)使用最为普遍。

  18. NOR Flash可以支持随机访问，所以代码可以直接在Flash上执行。 Bootloader一般是存储在Flash芯片上的。另外，Linux内核映像和RAMdisk也可以存储在Flash上。通常需要把Flash分区使用，每个区的大小应该是Flash擦除块大小的整数倍。 下图所示，是Flash存储示意图。

  19. Bootloader一般存贮在Flash的底端或者顶端，这要根据处理器的复位向量来设置。 要使Bootloader的入口位于处理器上电执行第一条指令的位置。 接着需要分配参数区，可以作为Bootloader的参数保存区域。然后是内核映像区。

  20. Bootloader引导Linux内核，就是要从此处把内核映像解压到RAM中去，然后跳转到内核映像入口执行。Bootloader引导Linux内核，就是要从此处把内核映像解压到RAM中去，然后跳转到内核映像入口执行。 最后是文件系统区。 如果使用RAMdisk文件系统，则需要Bootloader解压文件系统到RAM中。 如果使用JFFS2文件系统，将直接挂接为根文件系统。 最后还可以分出一些数据区，这要根据实际需要和Flash大小来考虑。

  21. 这些分区是开发者定义的，Bootloader一般直接读/写对应的偏移地址。 在Linux内核空间，可以配置成MTD设备来访问Flash分区。但是，有的Bootloader也支持分区的功能，例如：Redboot可以创建Flash分区表，并且内核MTD驱动可以解析出Redboot的分区表。

  22. 除了NOR Flash，还有NAND Flash、Compact Flash、DiskOnChip等。 这些Flash具有芯片价格低、存储容量大的特点。 这些芯片一般通过专用控制器的I/O方式来访问，不能随机访问，因此引导方式跟NOR Flash也不同。在这些芯片上，需要配置专用的引导程序。 通常，这种引导程序起始的一段代码将整个引导程序复制到RAM中运行，从而实现自举启动，与磁盘启动相似。

  23. 9.1.2 Bootloader的种类　　现在Bootloader种类繁多，比如x86上有LILO、GRUB等。 对于ARM架构的CPU，有U-Boot、Vivi等。它们各有特点，下面列出Linux的开放源代码的Bootloader及其支持的体系架构，如下表所示。

  24. 9.1.3 Bootloader的基本原理Bootloader是依赖于硬件而实现的，特别是在嵌入式领域。因此，在嵌入式领域里建立通用的Bootloader几乎是不可能的。尽管如此，仍然可以对Bootloader归纳出通用的概念，以指导用户对特定的Bootloader设计与实现。1．操作模式　　大多数Bootloader都包含启动加载模式和下载模式两种不同的操作模式。

  25. 2．通信设备及协议　　目标机上的Bootloader一般可通过串口与主机之间进行文件传输，传输协议通常是 xmodem/ymodem/zmodem协议中的一种。但是，串口传输的速度是有限的，因此通过以太网连接并借助TFTP协议来下载文件是个更好的选择。 　　此外，在通过以太网连接和 TFTP 协议来下载文件时，主机方必须有一个软件用来提供TFTP服务。

  26. 3．Bootloader 的功能与结构 由于Bootloader的实现依赖于CPU的体系结构，大多数Bootloader都分为stage1和 stage2两大部分。 依赖于CPU体系结构的代码，比如设备初始化代码等，通常都放在stage1 中，而且通常都通过汇编语言来实现，以达到短小精悍的目的； stage2则通常用C语言来实现，这样可以实现更复杂的功能，而且代码会具有更好的可读性和可移植性。

  27. 1）stage1 Bootloader的stage1通常包括以下工作： 　　（1） 硬件设备初始化。 　　（2） 为加载Bootloader的stage2准备RAM空间。 　　（3） 拷贝Bootloader的stage2到RAM空间中。 　　（4） 设置堆栈。　　（5） 跳转到stage2的C入口点。

  28. 2）stage2 stage2的代码通常用C语言来实现，以便于实现更复杂的功能以及取得更好的代码可读性和可移植性。但是与普通C语言应用程序不同的是，在编译和链接Bootloader程序时，不能使用glibc库中的任何支持函数。其原因是显而易见的。

  29. 从哪里跳转进main()函数呢？直接把main()函数的起始地址作为整个stage2 执行映像的入口点或许是最直接的想法，但是这样做有两个缺点： ① 无法通过main()函数传递函数参数； ② 无法处理main()函数的返回。 一种更为巧妙的方法是利用trampoline(弹簧床)的概念。

  30. 用汇编语言写一段trampoline小程序，并将这段trampoline小程序来作为stage2可执行映像的执行入口点。 然后在 trampoline汇编小程序中用CPU跳转指令跳入main()函数中去执行； 当main()函数返回时，CPU执行路径显然再次回到trampoline 程序。 简而言之，这种方法的思想就是：用这段trampoline小程序来作为main()函数的外部包裹(External Wrapper)。　　

  31. Bootloader的stage2可执行映像刚被拷贝到RAM空间时的系统内存布局如图9.1.4所示。

  32. 9.2 ViVi Vivi是Mizi公司针对SAMSUNG的ARM架构CPU专门设计的，基本上可以直接使用，命令简单方便。不过其初始版本只支持串口下载，速度较慢。在网上出现了各种改进版本：支持网络功能、USB功能、烧写YAFFS文件系统映像等。

  33. 9.2.1 ViVi命令 ViVi有两种工作模式： 启动加载模式和下载模式 启动加载模式可以在一段时间后(时间可更改)自行启动Linux内核，这是ViVi的默认模式。 在下载模式下，ViVi为用户提供一个命令行接口，通过接口可以使用ViVi提供的一些命令。

  34. 下面将介绍这些命令的意义。 1)  reset命令：复位Arm9系统。2)  help命令：显示开发板上ViVi支持的所有命令。param help：显示param命令的用法。 3)  part命令：用于对分区进行操作。通过part help，可以显示系统对part系列命令的帮助提示。可以显示系统对part系列命令的帮助提示，分别如表9.2.1所示。

  35. 4)  load命令。下载程序到存储器(Flash或者RAM中)。通过load help，显示系统对load系列命令的帮助提示。load flash partname x：使用xmodom 协议通过串口下载文件并且烧写到partname分区。

  36. 例如： 　　－load flash vivi x //注意，这里的vivi是分区名　　－load flash kernel x 　　－load flash root x load ram partname or addr x：使用xmodom协议通过串口下载文件到内存中。

  37. 5)  param命令：用于对Bootloader参数进行操作。通过　param help，显示系统对param系列命令的帮助提示。param show：显示Bootloader的当前参数值。param reset：将Bootloader参数值复位成系统默认值。

  38. param set paramname value：设置参数值。param set linux_cmd_line “linux bootparam”：设置Linux启动参数，参数linux bootparam表示要设置的Linux Kernel命令行参数。param save：保存参数设置。

  39. 6)  boot命令：用于引导Linux kernel启动。通过boot help，显示系统对boot命令的帮助提示。 boot：以默认方式启动。boot ram ramaddr lenth：启动SDRAM中ramaddr处长度为lenth的Linux内核。

  40. 7)  bon命令：用于对bon分区进行操作。通过bon help，显示系统对bon系列命令的帮助提示。bon分区是NAND Flash设备的一种简单的分区管理方式。 bon part info：显示系统中bon分区的信息。

  41. bon part：建立系统的bon分区表。bon分区表被保存到NAND Flash的最后0x4000个字节中，即在NAND Flash的0x03FFC000～0x33FFFFFF范围内，分区表起始于0x03FFC000。

  42. 例如：下列代码分为三个区：0～192 KB、192 KB～1 MB、1 MB以上。vivi> bon part 0 192k 1M doing partition size = 0 size = 196608 size = 1048576check bad blockpart = 0 end = 196608

  43. 9.2.2 ViVi的配置与编译ViVi的配置与编译过程如下：1. 在宿主机上安装交叉编译器 　　首先以root 用户的身份登录到Linux下，进入/usr/local目录，创建名为arm的目录： cd /usr/local mkdir arm

  44. 将cross-2.95.3.tar.bz2文件解压到/usr/local/arm目录： tar jxvf cross-2.95.3.tar.bz2 –C /usr/local/arm 然后修改PATH变量：为了可以方便使用 arm-linux-gcc 编译器系统, 把arm-linux 工具链目录加入到环境变量PATH 中；

  45. 修改/etc/profile文件,添加pathmunge /usr/local/arm/2.95.3/bin，如下所示： # Path manipulation if [ `id -u` = 0 ]; then pathmunge /sbin pathmunge /usr/sbin pathmunge /usr/local/sbin pathmunge /usr/local/arm/2.95.3/bin fi pathmunge /usr/X11R6/bin after

  46. 保存上述修改，进入终端控制台输入： source /etc/profile //使刚才的环境变量生效 注意：设置环境变量后，重启或注销，设置的环境变量才能生效。 最后检测环境变量是否安装成功，在终端控制台输入： arm-linux-gcc -v
