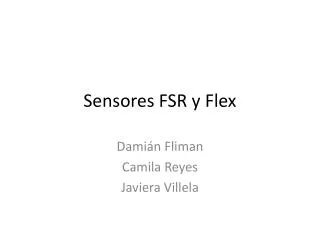

  1. Sensores FSR y Flex DamiánFliman Camila Reyes JavieraVillela

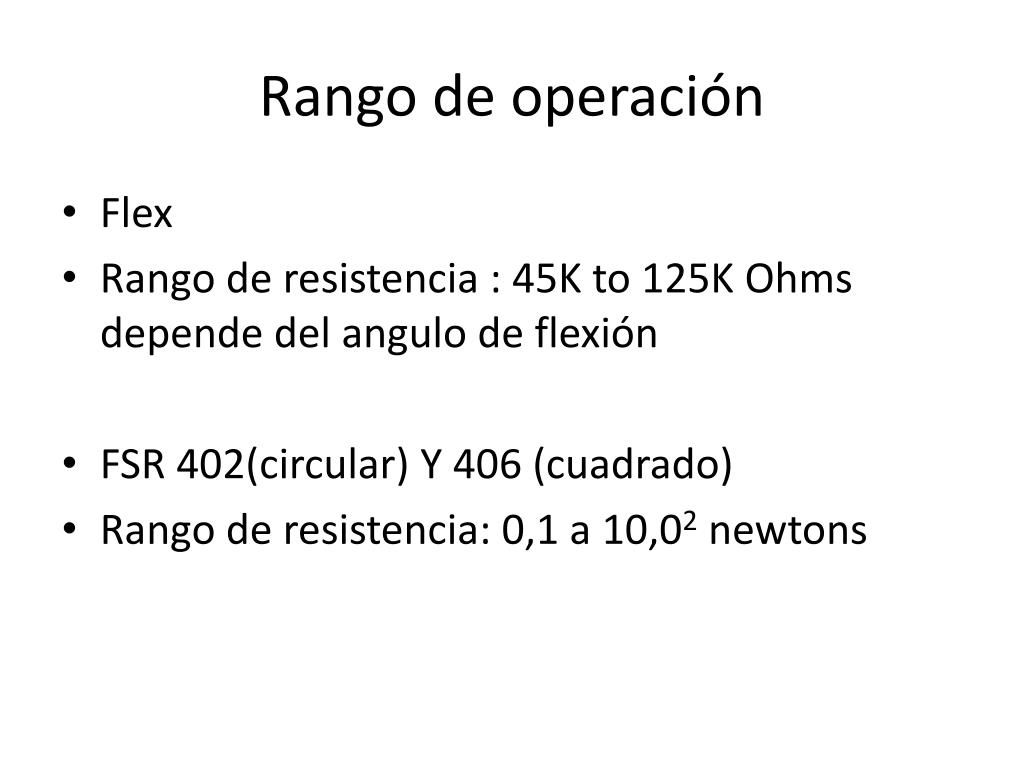

  2. Rango de operación • Flex • Rango de resistencia : 45K to 125K Ohms depende del angulo de flexión • FSR 402(circular) Y 406 (cuadrado) • Rango de resistencia: 0,1 a 10,02newtons

  3. Materialidad • El FSR esta hecho de dos capas separadas por una capa espaciadora. Mientras mas la presione uno, mas contacto tienen estos elementos activos con el semiconductor, haciendo que la resistencia baje. • Los FSRs son un polímero con un material semi-conductivo adherido a el. Eso significa que son de plástico y sus conexiones están adheridas a un material delicado. la mejor forma de conectarlos es simplemente enchufarlos al protoboard. • Flex El Lamina de Cobre, acetato, tubotermoretractil, materialresistivo (aluminio) A medida que el sensor se dobla en cualquierdireccion la resistencia va decreciendogradualmente. Este sensortambién es sensible a la presión y se puedeusarcomosensor de presión o fuerza

  4. Referentes • FSR • Camas de hospital • Celulares touch • Medir la presionsangüinea y frecuenciacardiaca • Controles de videojuegos FLEX Guantes Animatrónica Fit Bit Flex Wereables Terapiamedica

  5. paginas • http://www.fitbit.com/es/flex • http://www.trossenrobotics.com/productdocs/2010-10-26-DataSheet-FSR406-Layout2.pdf • http://www.trossenrobotics.com/productdocs/2010-10-26-DataSheet-FSR402-Layout2.pdf • https://www.sparkfun.com/datasheets/Sensors/Flex/flex22.pdf
