Presentation Transcript


Rv connector

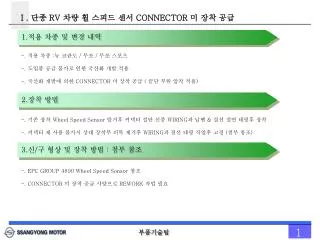

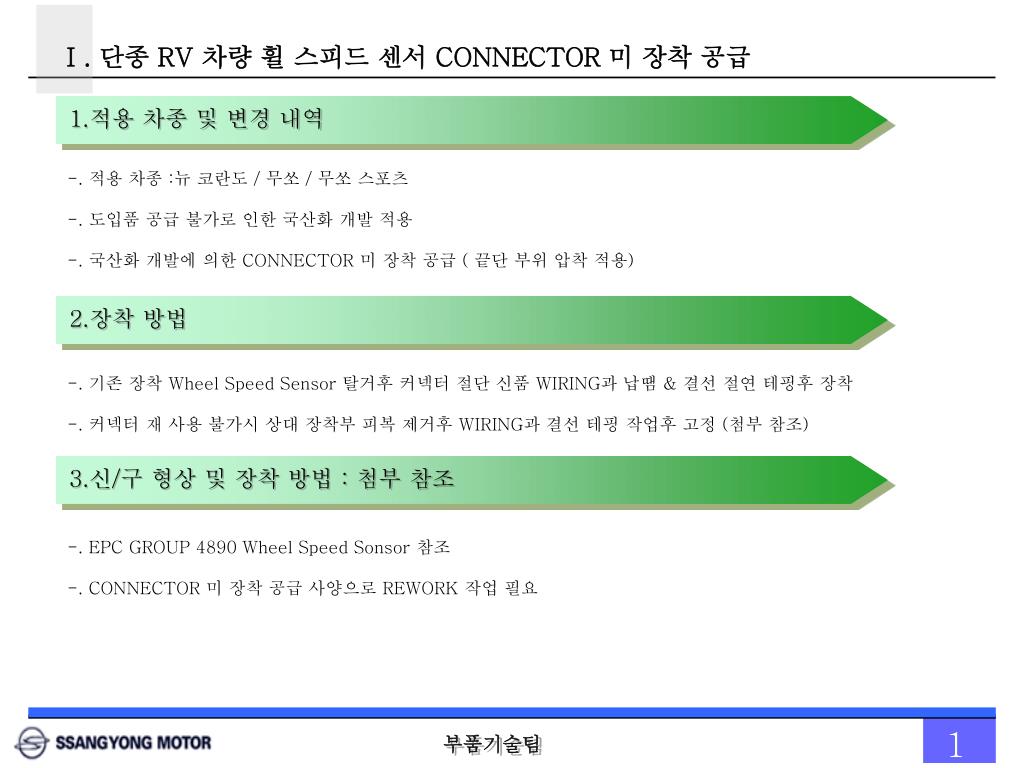

Ⅰ. 단종 RV 차량 휠 스피드 센서 CONNECTOR 미 장착 공급

-. 적용 차종 :뉴 코란도 / 무쏘 / 무쏘 스포츠

-. 도입품 공급 불가로 인한 국산화 개발 적용

-. 국산화 개발에 의한 CONNECTOR 미 장착 공급 ( 끝단 부위 압착적용)

-. 기존 장착 Wheel Speed Sensor 탈거후 커넥터 절단 신품 WIRING과 납땜 & 결선 절연 테핑후 장착

-. 커넥터 재 사용 불가시 상대 장착부 피복 제거후 WIRING과 결선 테핑 작업후 고정 (첨부 참조)

-. EPC GROUP 4890 Wheel Speed Sonsor 참조

-. CONNECTOR 미 장착 공급 사양으로 REWORK 작업 필요

1.적용 차종 및 변경 내역

2.장착 방법

3.신/구 형상 및 장착 방법 : 첨부 참조

1


Rv connector

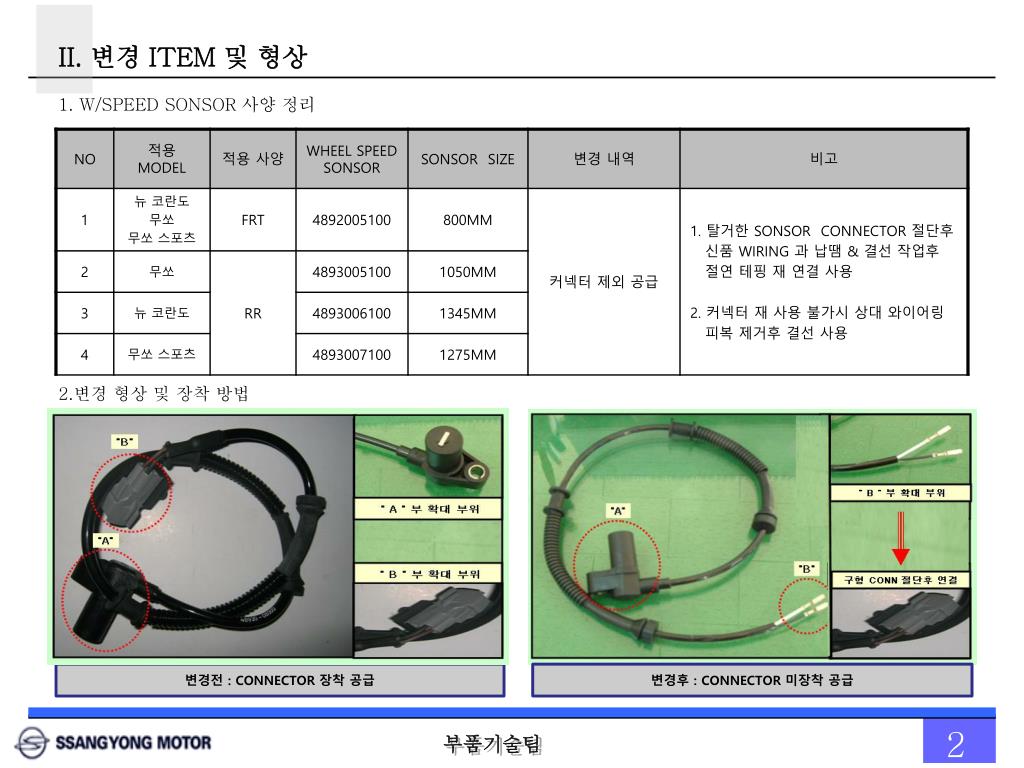

II. 변경 ITEM 및 형상

1. W/SPEED SONSOR 사양 정리

2.변경 형상 및 장착 방법

변경전 : CONNECTOR 장착 공급

변경후 : CONNECTOR 미장착 공급

2
