Presentation Transcript

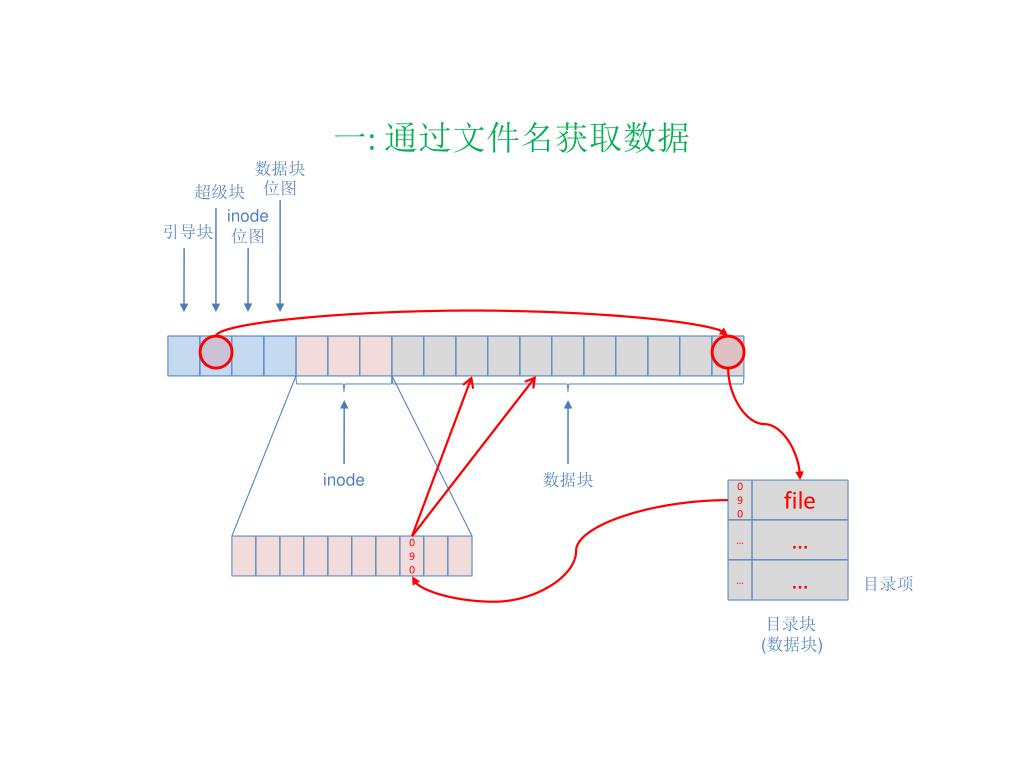

  1. 一: 通过文件名获取数据 数据块位图 超级块 inode位图 引导块 inode 数据块 090 file … … 090 … … 目录项 目录块 (数据块)

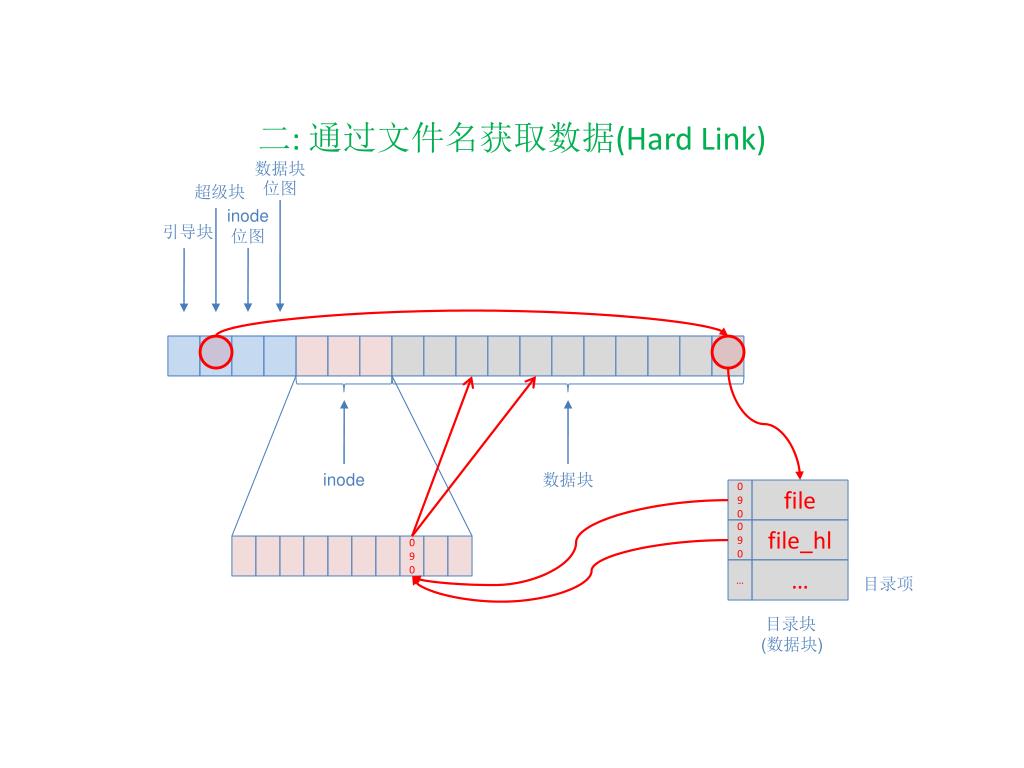

  2. 二: 通过文件名获取数据(Hard Link) 数据块位图 超级块 inode位图 引导块 inode 数据块 090 file 090 file_hl 090 … … 目录项 目录块 (数据块)

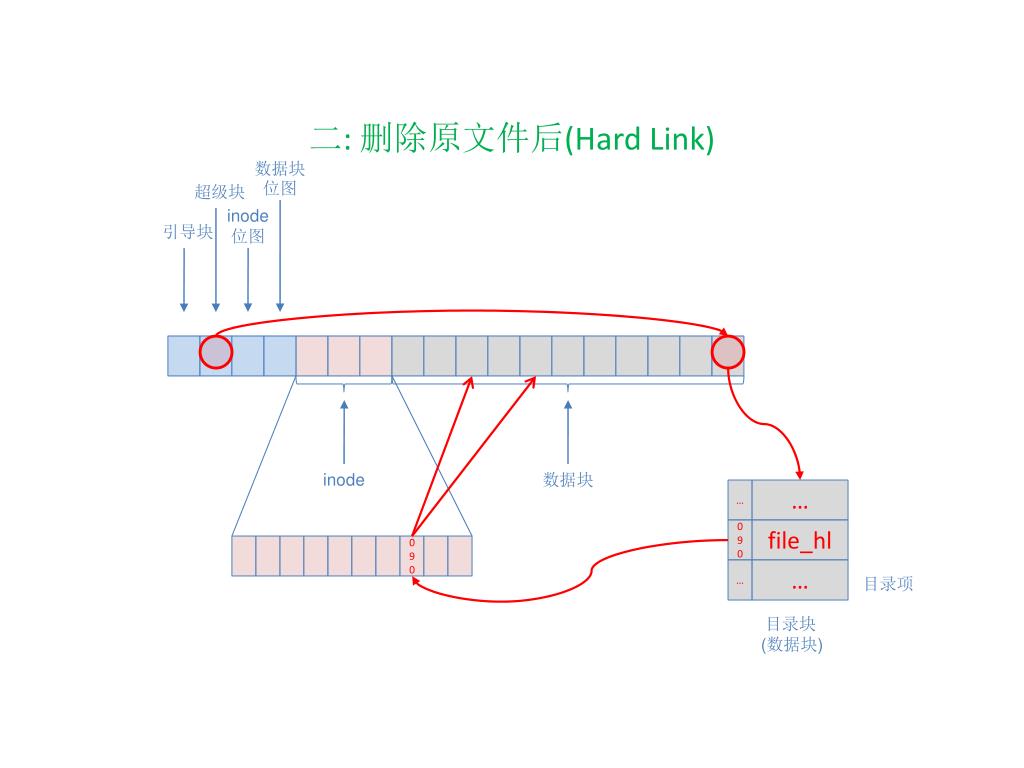

  3. 二: 删除原文件后(Hard Link) 数据块位图 超级块 inode位图 引导块 inode 数据块 … … 090 file_hl 090 … … 目录项 目录块 (数据块)

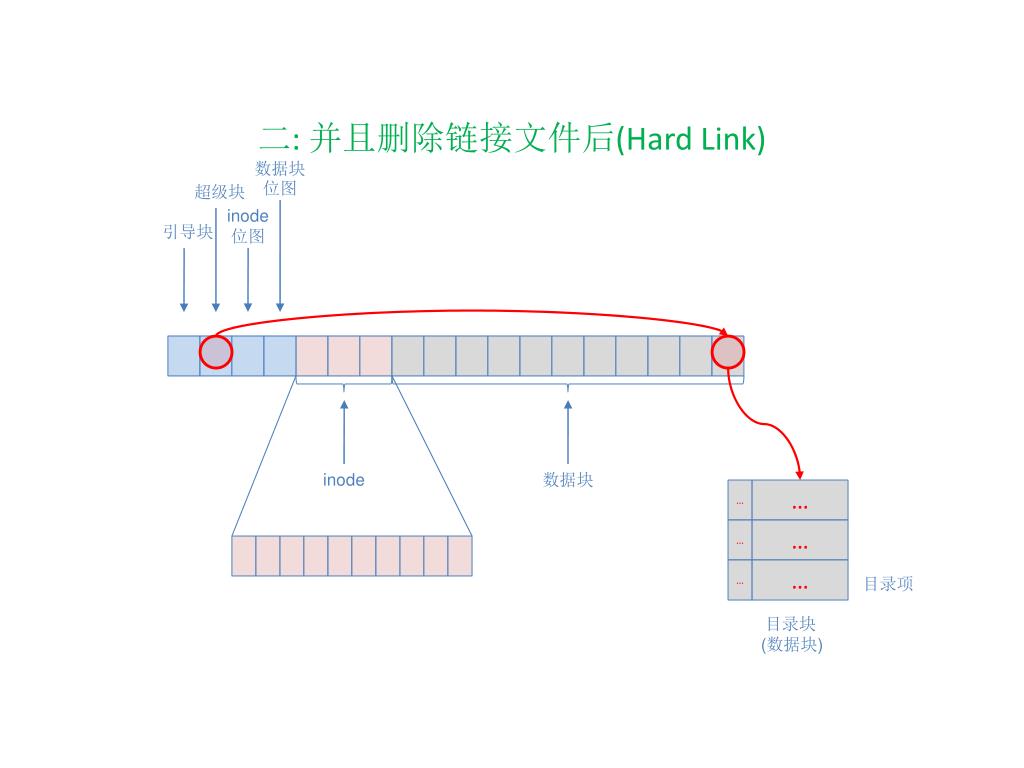

  4. 二: 并且删除链接文件后(Hard Link) 数据块位图 超级块 inode位图 引导块 inode 数据块 … … … … … … 目录项 目录块 (数据块)

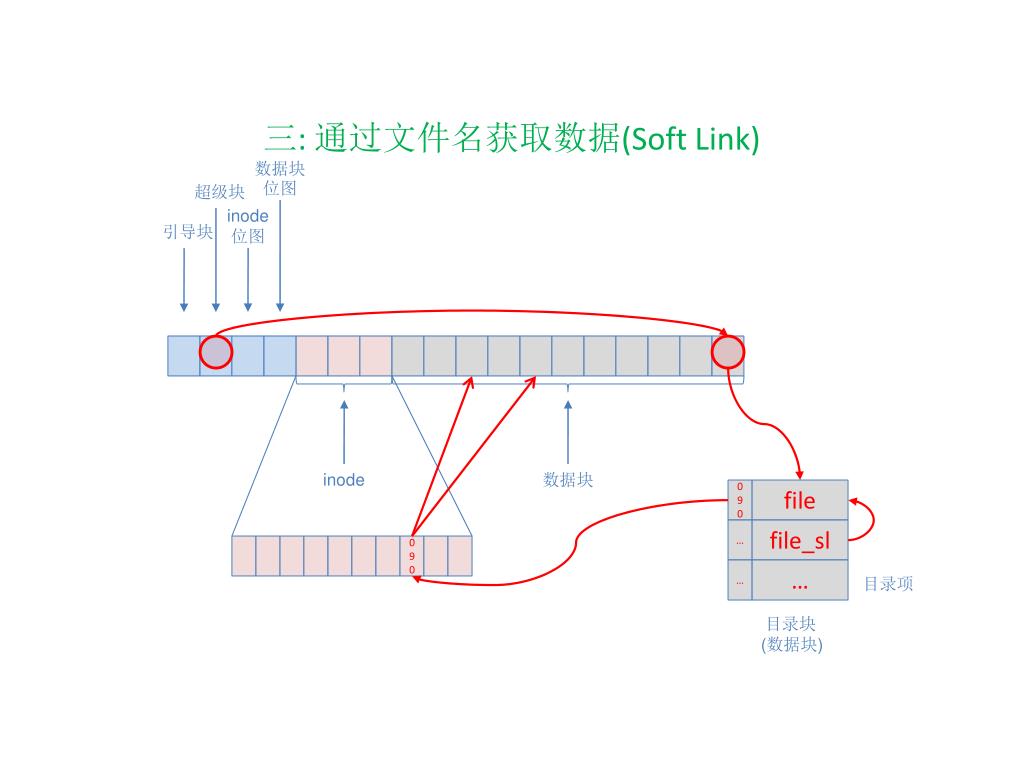

  5. 三: 通过文件名获取数据(Soft Link) 数据块位图 超级块 inode位图 引导块 inode 数据块 090 file … file_sl 090 … … 目录项 目录块 (数据块)

  6. 三: 删除原文件后(Soft Link) 数据块位图 超级块 inode位图 引导块 inode 数据块 … … … file_sl … … 目录项 目录块 (数据块)

  7. 三:并且删除链接文件后(Soft Link) 数据块位图 超级块 inode位图 引导块 inode 数据块 … … … … … … 目录项 目录块 (数据块)

  8. 四:通过文件名获取数据(复制文件) 数据块位图 超级块 inode位图 引导块 inode 数据块 090 file 086 file_copy 086 090 … … 目录项 目录块 (数据块)
