Presentation Transcript
slide2

Сети – это связанные системы вычислительных машин

network

slide3

Связаннымисчитаютсямашины, которыемогутобмениватьсяинформацией

network

Электрический кабель

Оптоволоконный кабель

Каналы связи

Беспроводной канал -эфир

Сети предоставляют возможность:

Совместно использовать ресурсы

Осуществлять быстрый обмен информацией

Экономить средства с технологией«клиент-сервер»

slide4

Классификациясетейпо структуре

- все машины в сети равнозначны

Одноранговые

slide5

Классификациясетейпо структуре

С выделенным сервером

- технология «клиент – сервер»

сервер

клиент

клиент

клиент

клиент

клиент

slide6

Классификациясетейпо размерам

LAN-Local Area Network

Локальные

Сеть близко расположенных компьютеров

МAN-Metropolitan Area Network

Корпоративные

Сеть локальных сетей предприятия

WAN-WideArea Network

Глобальные

Связанная система сетей, распределенных по всему миру

slide7

Топология сетей

схемы соединения компьютеров в сеть

последовательное соединение компьютеров в замкнутый круг

КОЛЬЦО

Достоинства:

Коаксиальный кабель

Простота устройства

Относительно не дорога

Недостатки

Не высокая надежность

Требует постоянной работы всех компьютеров в сети

slide8

Топология сетей

параллельное соединение компьютеров в сети

ШИНА

шина

Достоинства:

Независимость от состояния компьютеров в сети

Высокая надежность

Простая раширяемость

Недостатки

Требует дополнительного специального оборудования

Терминатор - гаситель

slide9

Топология сетей

Подключение компьютеров в сети к единому ядру - концентратору

ЗВЕЗДА

Достоинства:

Hub

Независимость от состояния компьютеров в сети

Простая раширяемость

Недостатки

Зависимость от состояния концентратора

Требует большого количества проводов

slide10

Топология сетей

компьютеры в сети попарно связаны

ячеистая

Достоинства:

Независимость от состояния компьютеров в сети

Очень высокая надежность

Многовариантность соединений

Недостатки

Требует большого количества проводов

slide11

Объединение сетей

Сети одной топологии объединяются мостом

Мост - bridge

slide12

Объединение сетей

Сети разной топологии объединяются маршрутизатором

router

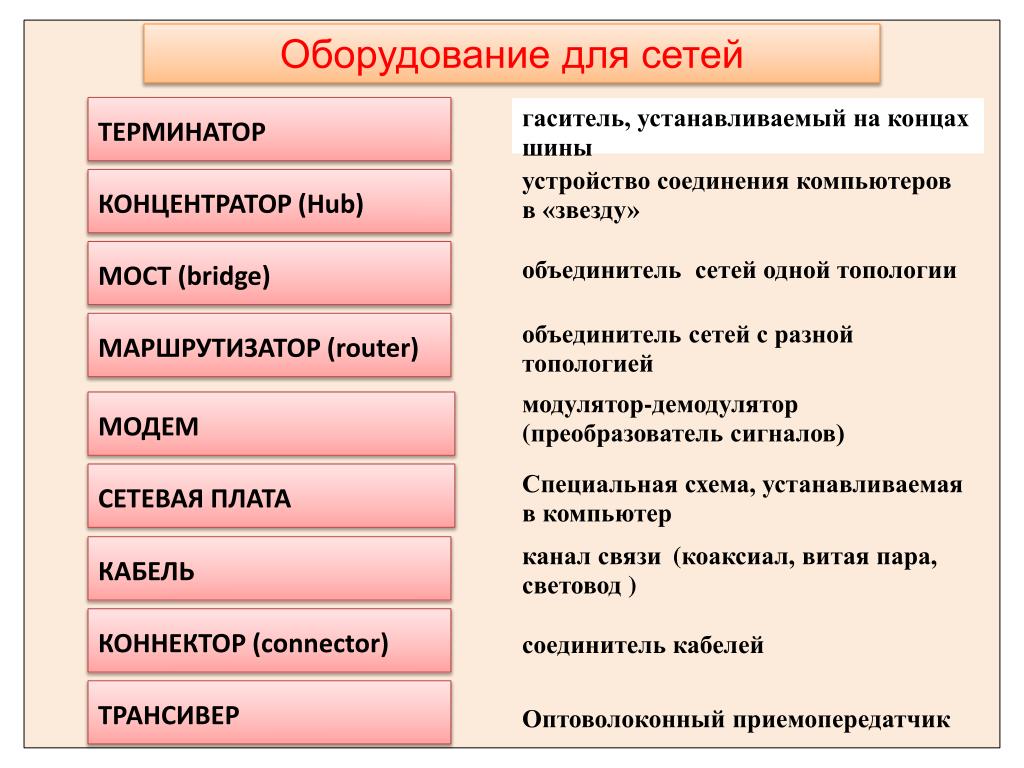

slide13

Оборудование для сетей

ТЕРМИНАТОР

гаситель, устанавливаемый на концах шины

устройство соединения компьютеров в «звезду»

КОНЦЕНТРАТОР (Hub)

МОСТ (bridge)

объединитель сетей одной топологии

МАРШРУТИЗАТОР (router)

объединитель сетей с разной топологией

модулятор-демодулятор (преобразователь сигналов)

МОДЕМ

СЕТЕВАЯ ПЛАТА

Специальная схема, устанавливаемая в компьютер

канал связи (коаксиал, витая пара, световод)

КАБЕЛЬ

КОННЕКТОР (connector)

соединитель кабелей

ТРАНСИВЕР

Оптоволоконный приемопередатчик

slide14

Передача информации по сети

Канал связи

ПРИМЕР СТРУКТУРЫ ПАКЕТА

Трейлер Проверочный код

ПЕРЕСЫЛАЕМЫЕ ДАННЫЕ

Заголовок

Адреса и управяющий код

ПАКЕТЫ

– управляемые блоки информации, передаваемые по сети

ПРОТОКОЛ

– правила формирования пакетов,

их транспортировки по сети и сборки в

исходную информацию

slide15

Связанные сети

ИНТЕРНЕТ

INTERconnectedNET work

slide16

ПРОВАЙДЕР

- поставщик услуг Интернета

(ISP – Internet Service Provider)

Модемный пул

провайдера

*******************************************************************************************

MAN

WiFi

LAN

Point Of Presense

точка присутствия провайдера

РОР

slide17

ПРОВАЙДЕР

- Это организация имеющая РОР - сеть

Сеть провайдера связывает его точки присутствия

Каждаясетьпровайдераимеетсвойномер - адрес

Выделением номеров сетей в России занимется РосНИИРОС

slide18

Связь сетей провайдеров

NAP

- Network Access Points

Точки обмена трафиком сетей разных провайдеров

NAP

NAP

NAP

NAP

slide19

СТУПЕНИ ДОСТУПА В ИНТЕРНЕТ

ИНТЕРНЕТ

Международный провайдер

Национальный провайдер

Региональный провайдер

Компьютер конечного Пользователя - Host

slide20

Адресация в ИНТЕРНЕТЕ

IP - адрес

Internet Protocol

145

35

202

87

Международная сеть

32 битовый адрес

из 4-х однобайтовых кодов – (чисел – от 0 до 255)

Национальная сеть

Региональная сеть

код сети (Net) +

код машины (Host)

IP адрес =

slide21

Адресация в ИНТЕРНЕТЕ

Мнемоническое представление адресов

ipoteka.alfabank.company.com

145

35

202

87

DNS - система доменных имен

(DomainName System) -

(«ДОМЕН» – это область охвата)

отражает иерархическую структуру ИНТЕРНЕТА

slide22

Адресация в ИНТЕРНЕТЕ

DNS - система доменных имен

7 профессиональных доменов с 3-х буквенными именами

.сom

- коммерческие организации

.edu

- учебные заведения

.gov

- правительственные организации

- военные учреждения

.mil

- поставщики сетевых услуг

.net

.org

- некоммерческие организации

.int

- международные организации

slide23

Адресация в ИНТЕРНЕТЕ

DNS - система доменных имен

Примеры двухбуквенных имен географических доменов

.au - Австралия

.fr - Франция

.jp - Япония

.bl - Белорусия

.br - Бразилия

.ru - Россия

.de - Германия

.uа - Украина

.dk - Дания

.uk - Великобритания

slide24

Адресация в ИНТЕРНЕТЕ

- унифицированный указатель ресурсов

URL

Указывает местонахождение ресурса -конкретной информации (документов, файлов)

http://www.tatinform.ru/80/art/abc/test.htm

Протокол

гипертеста

Адрес – доменное имя компьютера –

(www – сервера)

Адрес ресурса (документа) на компьютере

slide25

СЕРВИСЫ и ПРОТОКОЛЫ ИНТЕРНЕТА

TCP/IP

Transmission Control Protocol / Internet Protocol

FTP

Пересылка файлов

- File Transfer Protocol

Основной протокол управления обменом информацией в ИНТЕРНЕТЕ

HTTP

Всемирная паутина WWW

HiperText Transfer Protocol – протокол передачи гипертекстов

SMTP

Электронная почта E-mail

Simple Mail Transport Protocol

протокол передачи

почтовойкорреспонденции

– протокол удаленного доступа

telnet

Удаленный доступ к ЭВМ

slide26

СЕРВИСЫ и ПРОТОКОЛЫ ИНТЕРНЕТА

Адресация в электронной почте

Microsoft Outlook

одна из программ – почтовых клиентов для просмотра, создания и отправки писем

«имяпочтовогоящика»

@

«адреспочтовогоящика»

Login

домен

slide27

СЕРВИСЫ и ПРОТОКОЛЫ ИНТЕРНЕТА

Всемирная паутина

Система серверов (web – узлов всемирной сети), поддерживающая специальным образом форматированные документы

Клиентская программадляпоискапо

URL –адресу и просмотранаклиентскомкомпьютере WWW-ресурса

БРАУЗЕР

WWW

World Wide Web –

ИНТЕРНЕТ

slide28

Всемирная паутина

Основные понятия

текст, документ, фотография, картинка и т.п., размещенные во всемирной паутине

Ресурс WWW

ресурс содержащий гиперссылки

ГИПЕРТЕКСТ

Указатель на ресурс (адрес ресурса на который делается ссылка)

ГИПЕРССЫЛКА

Навигация (пермещение) по ресурсам с помощью гиперссылок

СЕРФИНГ

Web -страница

Основной ресурс, доступный через WWW

группа связанных Web-страниц с общим именем

Web -сайт

язык программирования гипертекстовых документов

HTML

slide29

Структуры Web - сайтов

Линейная

Web - страница

Древовидная (иерархическая)

Паутина

slide30

Поисковые системы Интернета

Самый мощный поисковик. Авторы Сергей Брин и Лауренс Пейдж

Google

Mail (GoGo)

Молодой, но уже популярный русскоязыченый поисковик в стиле Google

Один из лучших русскоязычных поисковиков с логотипом «Найдется все»

Yandex

Разработаная российскими программистами хорошая, но медленная поисковая система. Слово означает «скиталец, бродяга»

Rambler

Bing

Новейшая поисковая система от Microsoft

slide31

Поисковые машины Интернета

Программные комплексы поиска информации в Интернете

Spider

Программа скачивает веб-страницы

Паук – путешественник по ссылкам

Crawler

Индексатор – анализирует и помечает скаченные страницы

Indexer

Хранилище обработанных страниц

Database

Извлекает результаты поиска из хранилища – базы данных

Search engine results engine

slide32

Социальные сети – интерфейс взаимодействия между людьми

Создана в USA Марком Цукербергом в 2004 году. Имеет русскую версию

FaceBook

Блог (веб лог)

on-line дневникс комментариями

«Really Simple Syndication» -новостные ленты

RSS ленты

Микро – блогинг (140 символов) происходит от «чирикать, болтать»

Twitter

Учетная запись – информация по которой Вас узнают в сервисах сети

Аккаунт
