第 2 单元 构建中型网络

第 2 单元 构建中型网络. 提纲. 案例背景 案例拓扑结构 技术需求分析 技术实验报告 总结. 案例背景. 飞宇公司由于业务扩大，需要扩建原有的办公网络，核心采用高性能三层交换机，通过三层交换机使得各个部门能够互相访问。销售人员的增加使得销售部原有的交换机端口数不够用，另外由于线路问题，飞宇公司曾经导致部门交换机与核心交换机通讯中断。现财务部门及后勤部门的接入交换机拥有一个千兆的上联接口，市场推广部用一个百兆接口与核心相连，但该部门经常要向总经理传输大容量的数据，一条百兆链路已经不能满足需求。

ikia
Download Presentation

第 2 单元 构建中型网络

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. 第2单元 构建中型网络

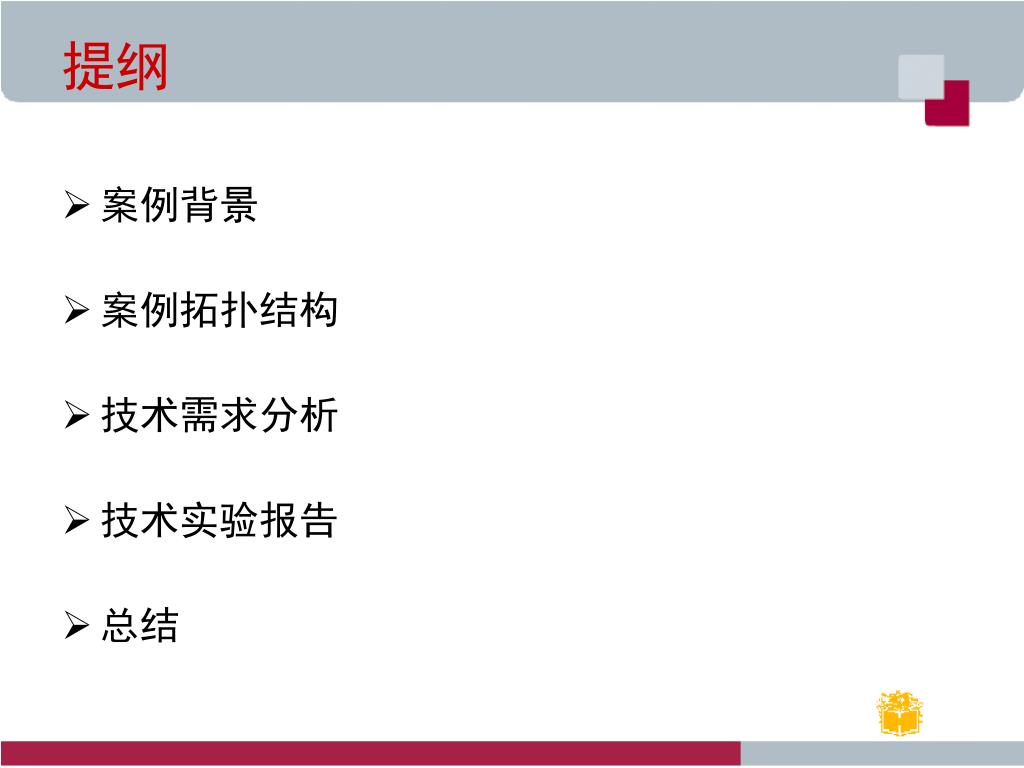

  2. 提纲 • 案例背景 • 案例拓扑结构 • 技术需求分析 • 技术实验报告 • 总结

  3. 案例背景 • 飞宇公司由于业务扩大，需要扩建原有的办公网络，核心采用高性能三层交换机，通过三层交换机使得各个部门能够互相访问。销售人员的增加使得销售部原有的交换机端口数不够用，另外由于线路问题，飞宇公司曾经导致部门交换机与核心交换机通讯中断。现财务部门及后勤部门的接入交换机拥有一个千兆的上联接口，市场推广部用一个百兆接口与核心相连，但该部门经常要向总经理传输大容量的数据，一条百兆链路已经不能满足需求。 • 部门设置：VLAN10(销售部)、VLAN11(市场推广部)、VLAN2(财务部)、VLAN3(后勤保障部)

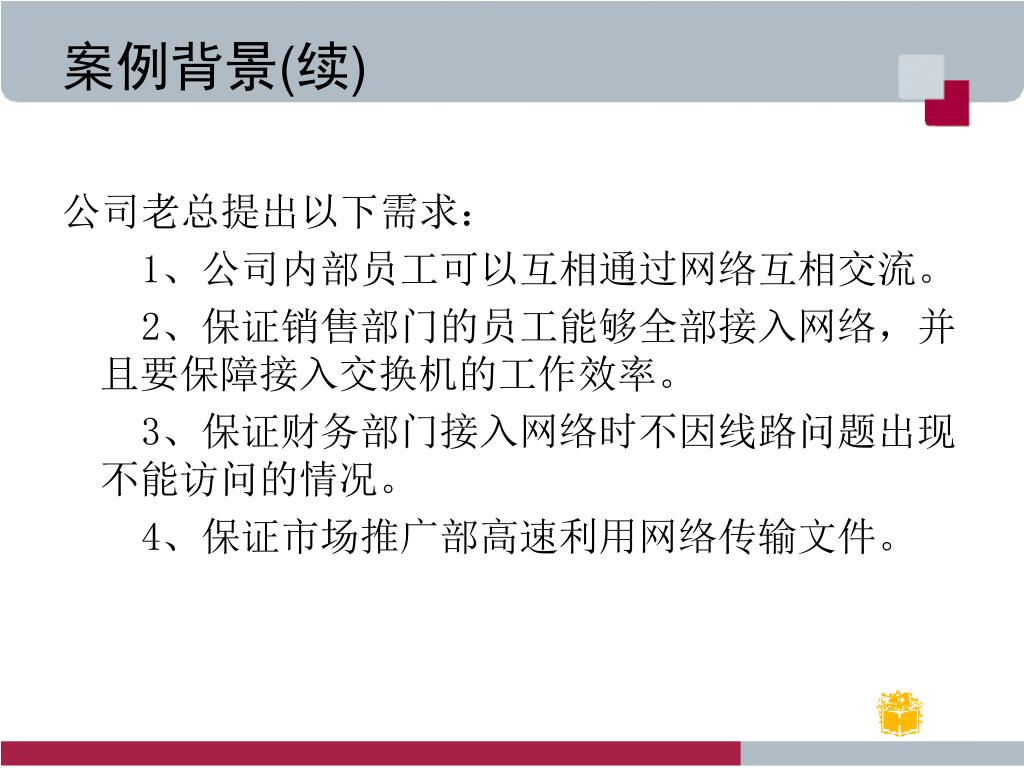

  4. 案例背景(续) 公司老总提出以下需求： 1、公司内部员工可以互相通过网络互相交流。 2、保证销售部门的员工能够全部接入网络，并且要保障接入交换机的工作效率。 3、保证财务部门接入网络时不因线路问题出现不能访问的情况。 4、保证市场推广部高速利用网络传输文件。

  5. 提纲 • 案例背景 • 案例拓扑结构 • 技术需求分析 • 技术实验报告 • 总结

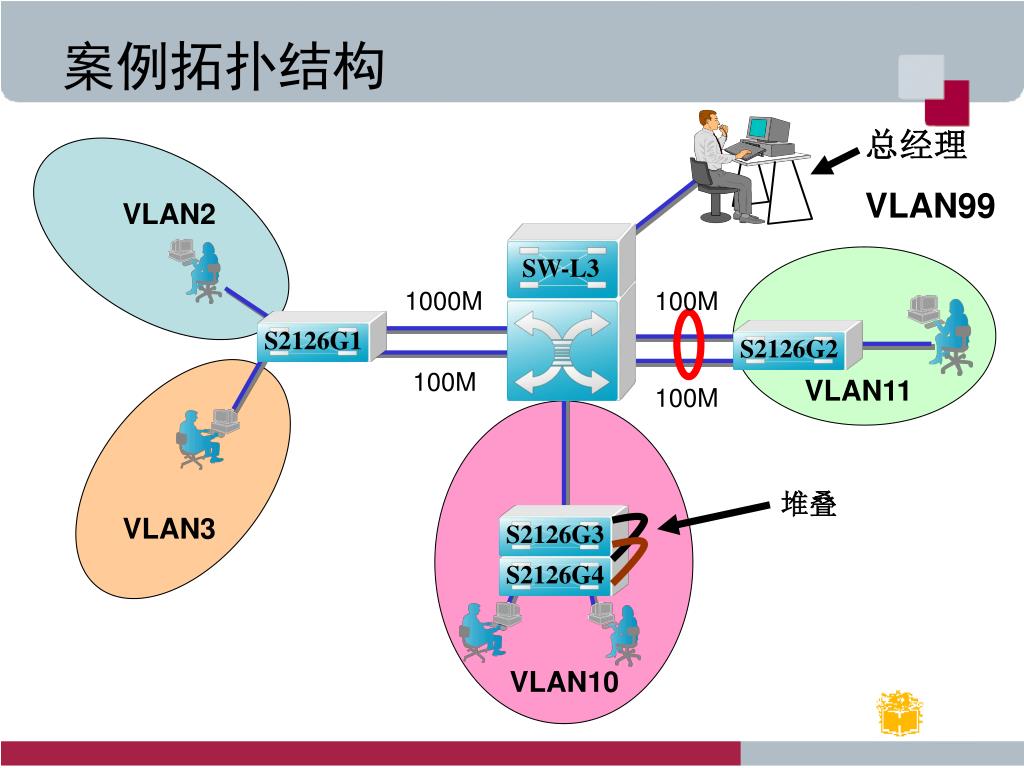

  6. VLAN2 案例拓扑结构 总经理 VLAN99 SW-L3 1000M 100M S2126G1 S2126G2 100M VLAN11 100M 堆叠 VLAN3 S2126G3 S2126G4 VLAN10

  7. 提纲 • 案例背景 • 案例拓扑结构 • 技术需求分析 • 技术实验报告 • 总结

  8. 技术需求分析 需求1：公司内部员工可以互相通过网络互相交流。 分析1: 各个VLAN间需要通过核心交换机进行VLAN间路由，保证各个网段间能够互相访问 需求2: 保证销售部门的员工能够全部接入网络，并且要保障接入交换机的工作效率。 分析2: 销售部门原有交换机接口不够用，需要增加交换机，在保障交换机性能的前提下，建议采用堆叠的方式来提高接入交换机组的性能

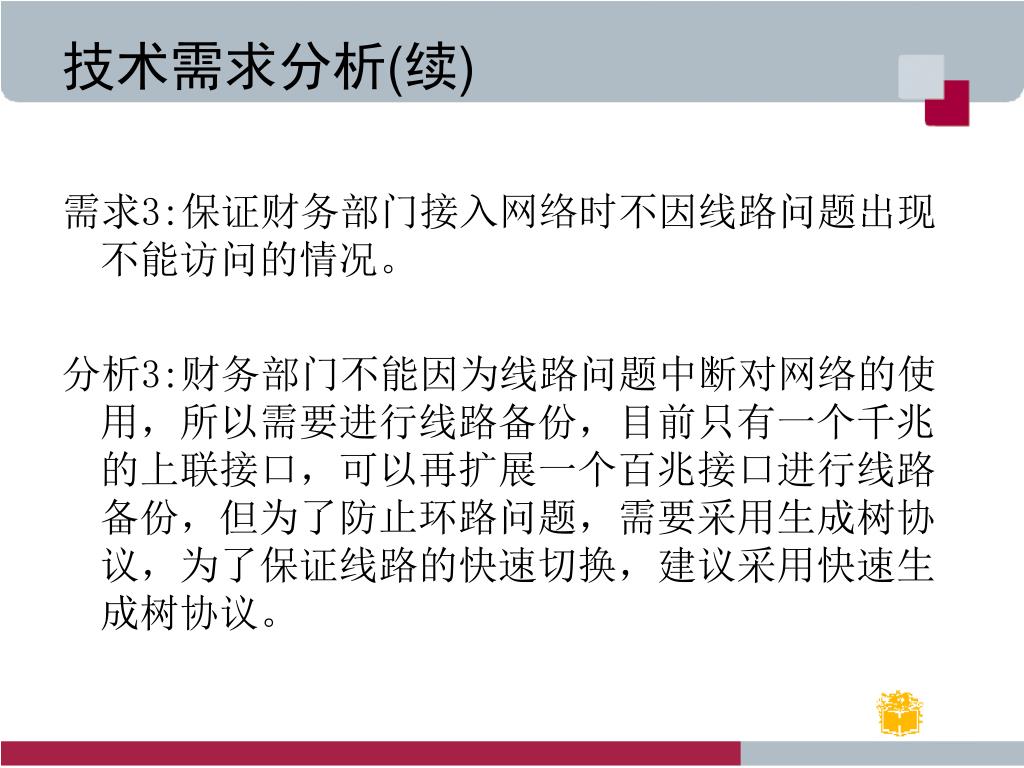

  9. 技术需求分析(续) 需求3:保证财务部门接入网络时不因线路问题出现不能访问的情况。 分析3:财务部门不能因为线路问题中断对网络的使用，所以需要进行线路备份，目前只有一个千兆的上联接口，可以再扩展一个百兆接口进行线路备份，但为了防止环路问题，需要采用生成树协议，为了保证线路的快速切换，建议采用快速生成树协议。

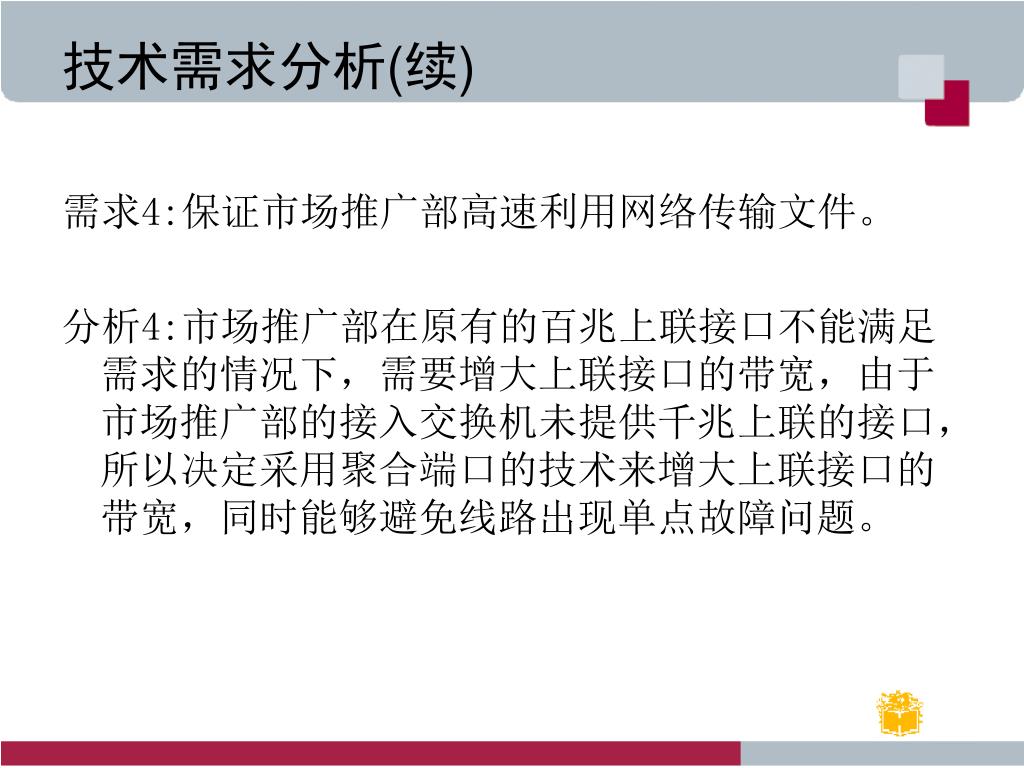

  10. 技术需求分析(续) 需求4:保证市场推广部高速利用网络传输文件。 分析4:市场推广部在原有的百兆上联接口不能满足需求的情况下，需要增大上联接口的带宽，由于市场推广部的接入交换机未提供千兆上联的接口，所以决定采用聚合端口的技术来增大上联接口的带宽，同时能够避免线路出现单点故障问题。

  11. 提纲 • 案例背景 • 案例拓扑结构 • 技术需求分析 • 技术实验报告 • 总结

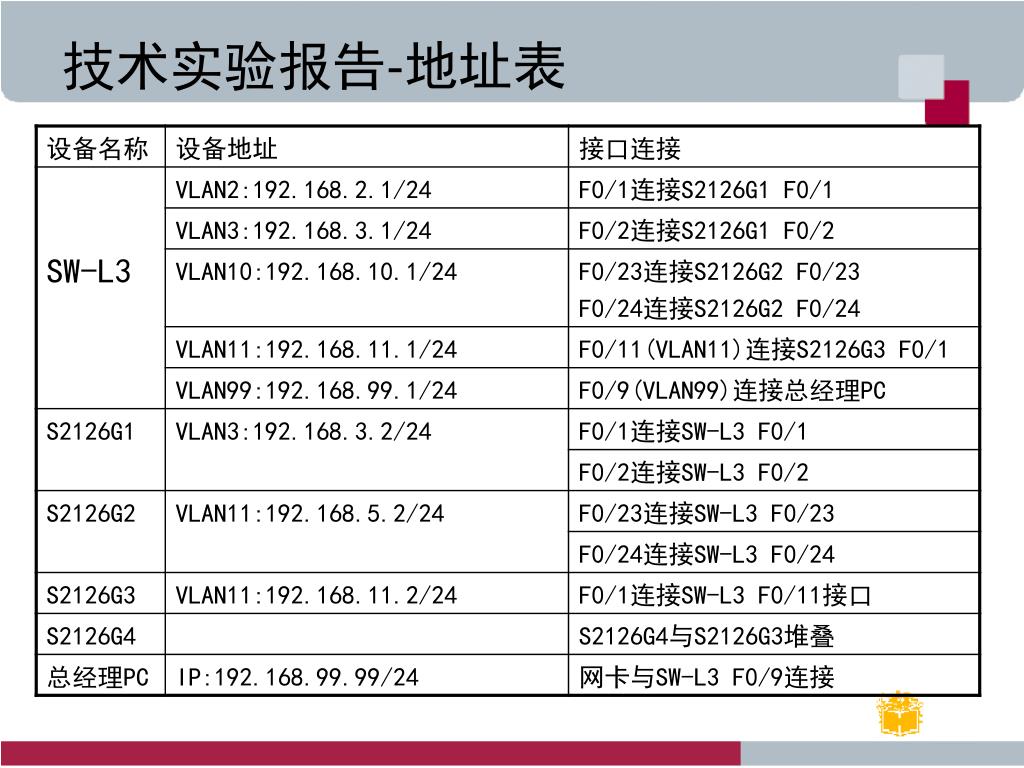

  12. 技术实验报告-地址表

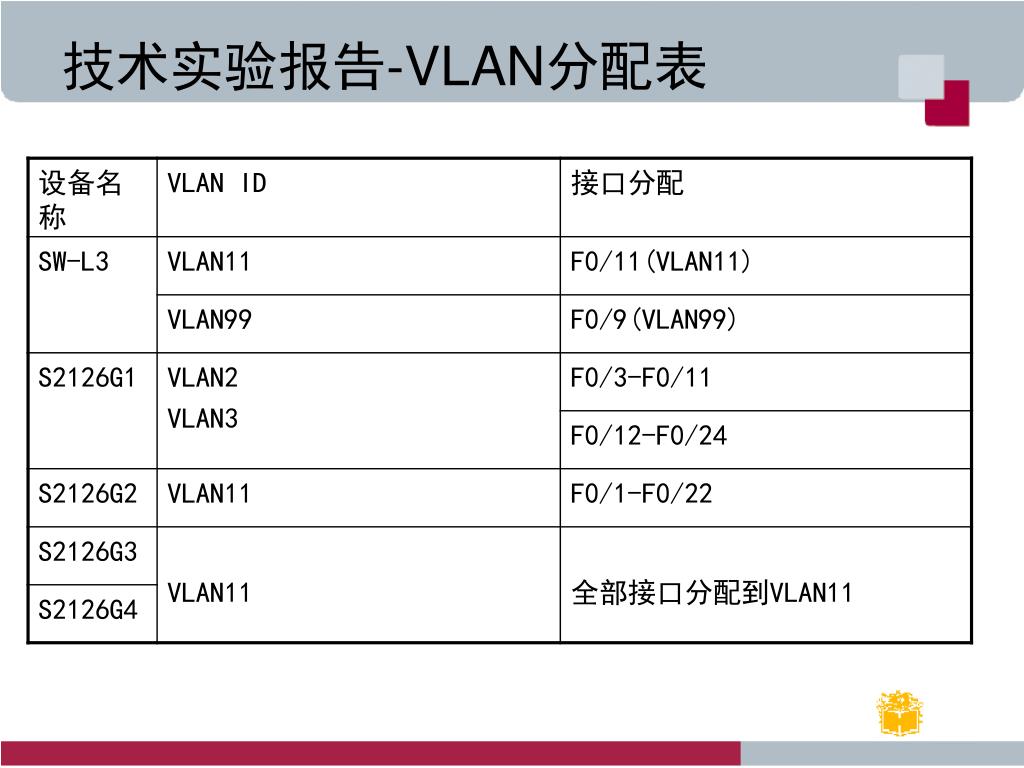

  13. 技术实验报告-VLAN分配表

  14. 技术实验报告-需求1 需求1：公司内部员工可以互相通过网络互相交流。 第一步：在相关交换机上创建VLAN，并将接口划分到相关VLAN中 S2126G1(config)#vlan 2 S2126G1(config- vlan)#exit S2126G1(config)#vlan 3 S2126G1(config- vlan)#exit S2126G1(config)#interface range fastethernet 0/3-11 S2126G1(config-if-range)#switchport access vlan 2 S2126G1(config-if-range)#exit S2126G1(config)#interface range fastethernet 0/12-24 S2126G1(config-if-range)#switchport access vlan 3 其他交换机配置略……

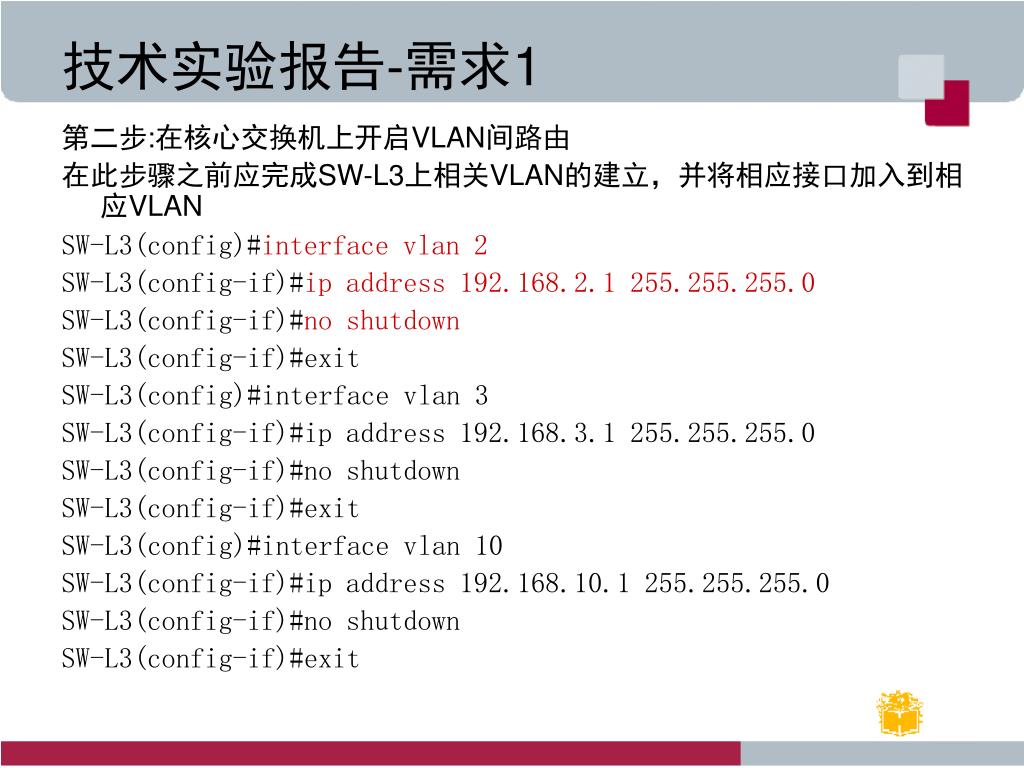

  15. 技术实验报告-需求1 第二步:在核心交换机上开启VLAN间路由 在此步骤之前应完成SW-L3上相关VLAN的建立，并将相应接口加入到相应VLAN SW-L3(config)#interface vlan 2 SW-L3(config-if)#ip address 192.168.2.1 255.255.255.0 SW-L3(config-if)#no shutdown SW-L3(config-if)#exit SW-L3(config)#interface vlan 3 SW-L3(config-if)#ip address 192.168.3.1 255.255.255.0 SW-L3(config-if)#no shutdown SW-L3(config-if)#exit SW-L3(config)#interface vlan 10 SW-L3(config-if)#ip address 192.168.10.1 255.255.255.0 SW-L3(config-if)#no shutdown SW-L3(config-if)#exit

  16. 技术实验报告-需求1 接第二步:在核心交换机上开启VLAN间路由 SW-L3(config)#interface vlan 11 SW-L3(config-if)#ip address 192.168.11.1 255.255.255.0 SW-L3(config-if)#no shutdown SW-L3(config-if)#exit SW-L3(config)#interface vlan 99 SW-L3(config-if)#ip address 192.168.99.1 255.255.255.0 SW-L3(config-if)#no shutdown SW-L3(config-if)#exit

  17. 技术实验报告-需求2 需求2: 保证销售部门的员工能够全部接入网络，并且要保障接入交换机的工作效率。 将S2126G3与S2126G4上的堆叠模块用堆叠线缆连接起来。 连接方式为S2126G3 UP --- S2126G4 DOWN S2126G3 DOWN --- S2126G4 UP

  18. 技术实验报告-需求3 需求3:保证财务部门接入网络时不因线路问题出现不能访问的情况。 第一步:建立S2126G1与SW-L3之间的双链路 S2126G1(config)#interface range fastethernet 0/1-2 S2126G1(config-if-range)#switchport mode trunk SW-L3(config)#interface range fastethernet 0/1-2 SW-L3(config-if-range)#switchport mode trunk (注:实验中用一条百兆链路模拟另外一条千兆链路)

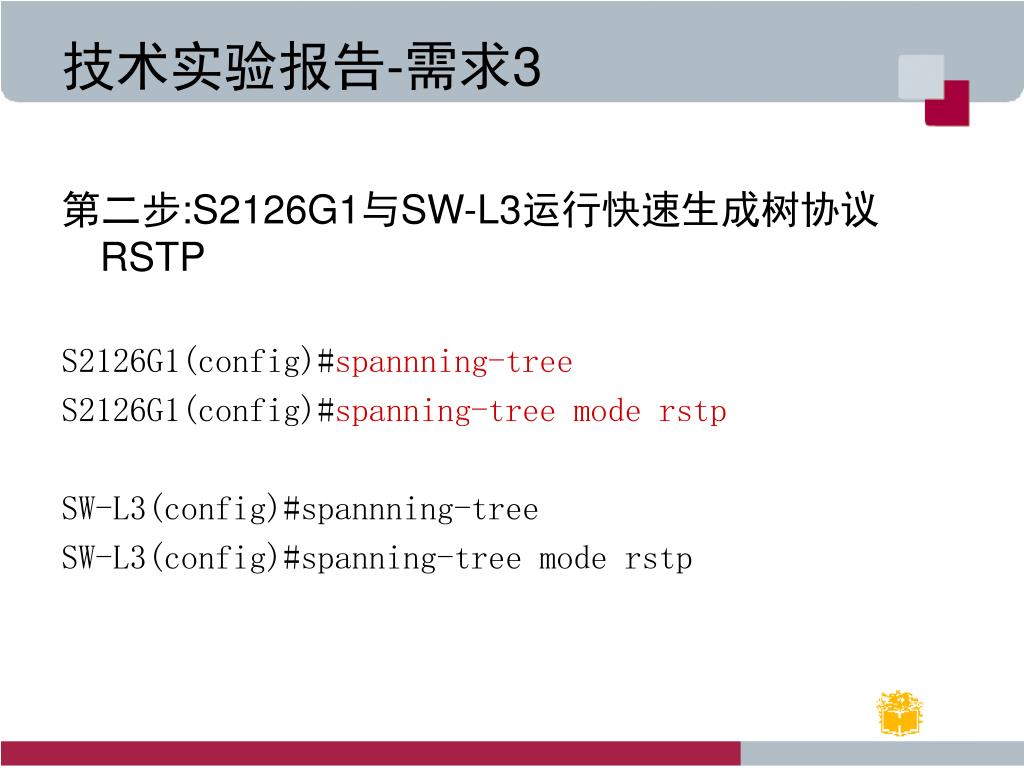

  19. 技术实验报告-需求3 第二步:S2126G1与SW-L3运行快速生成树协议RSTP S2126G1(config)#spannning-tree S2126G1(config)#spanning-tree mode rstp SW-L3(config)#spannning-tree SW-L3(config)#spanning-tree mode rstp

  20. 技术实验报告-需求4 需求4:保证市场推广部高速利用网络传输文件。 第一步：建立S2126G2与SW-L3之间的双链路 将S2126G2的F0/23、F0/24与SW-L3的F0/23、F0/24级联。 第二步：建立S2126G2与SW-L3之间的聚合链路 S2126G2(config)#interface range fastethernet 0/23-24 S2126G1(config-if-range)#port-group 1 SW-L3(config)#interface range fastethernet 0/23-24 SW-L3(config-if-range)# port-group 1

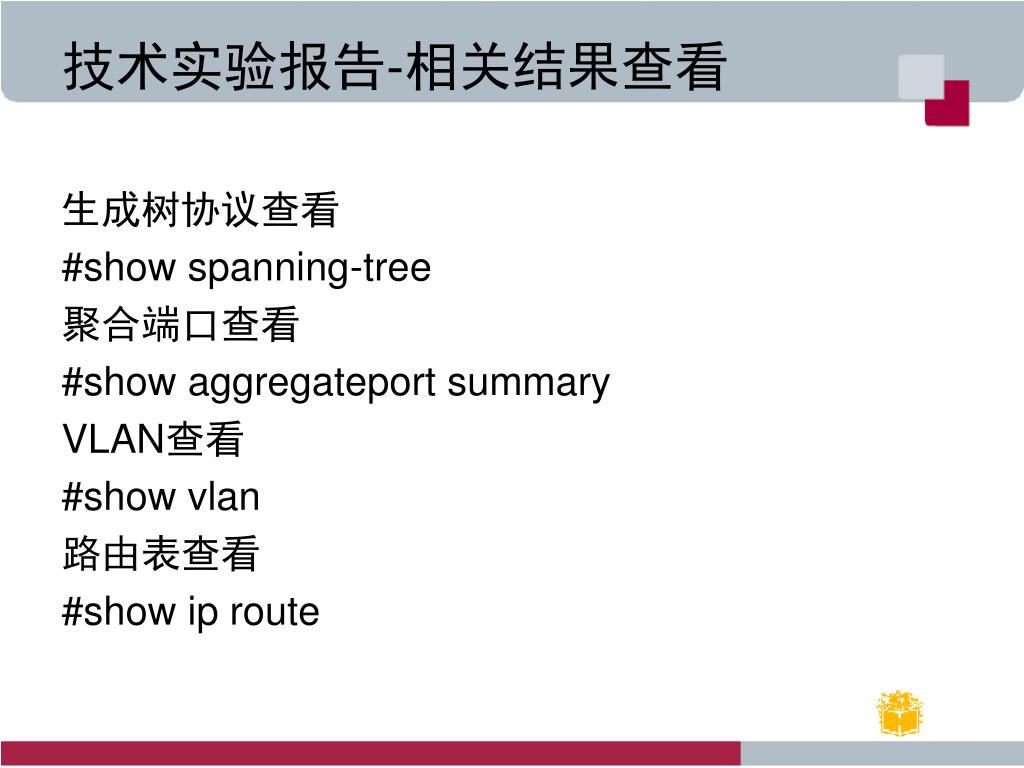

  21. 技术实验报告-相关结果查看 生成树协议查看 #show spanning-tree 聚合端口查看 #show aggregateport summary VLAN查看 #show vlan 路由表查看 #show ip route

  22. 提纲 • 案例背景 • 案例拓扑结构 • 技术需求分析 • 技术实验报告 • 总结

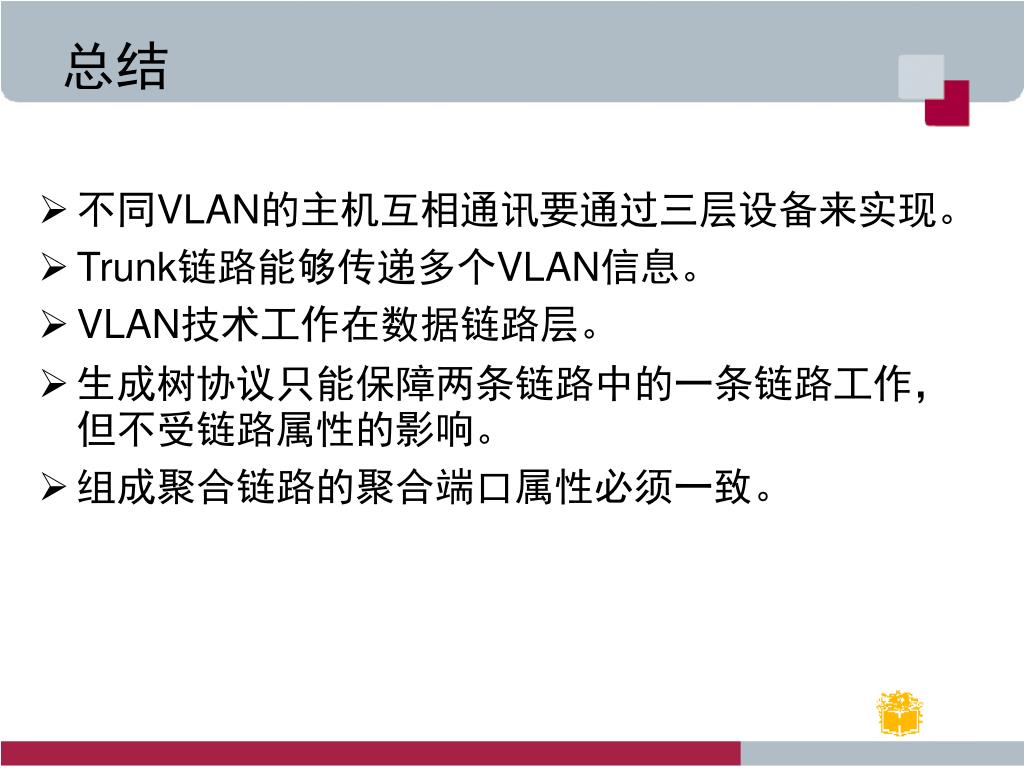

  23. 总结 • 不同VLAN的主机互相通讯要通过三层设备来实现。 • Trunk链路能够传递多个VLAN信息。 • VLAN技术工作在数据链路层。 • 生成树协议只能保障两条链路中的一条链路工作，但不受链路属性的影响。 • 组成聚合链路的聚合端口属性必须一致。
