Curso de instrumentaci n

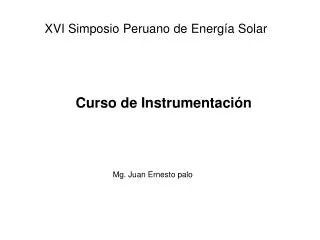

XVI Simposio Peruano de Energía Solar

Curso de Instrumentación

Mg. Juan Ernesto palo


Sistemas de instrumentaci n

Sistemas de Instrumentación

Comunicación

  • RS232

  • RS485

  • GPIB

  • I2C

  • CAN

  • USB

Hardware

  • Sensores

  • Transductores

  • Data Loger

  • PC

Software

  • Sistema de explotación

  • Software de Comunicación

  • Sistema Operativo


Curso de instrumentaci n

Data Loger

  • Entradas Analógicas

    • Resolución 1mV

    • ADC 10-12 -16 BIT

    • Bipolar -5 , +5 (v) -12, +12(v)

  • Entradas digitales

    • Frecuencia

    • Periodo

    • Pulso

    • Estado

  • Menoría de Datos

    • EEPROM

    • Flahs

    • RAM

  • Puerto de comunicación

    • RS232

    • RS486

    • USB

  • Protocolo de comunicación digital

    • BUS CAN

    • I2C


Curso de instrumentaci n

Estación de Monitoreo


Monitoreo y control

Monitoreo y Control


Curso de instrumentaci n

Micro Instrumentos de Monitoreo


Curso de instrumentaci n

Características Funcionales

  • Error: la diferencia entre el valor medido por el instrumento y el valor real.

  • Error de Compensación offset

  • Error de linealidad

  • Error de linealidad diferencial

  • Ganancia

  • Estabilidad 10ppm/ºC

  • Precisión: el grado con el cual la variable medida es mesurable.

  • Respuesta: rapidez con la cual el instrumento puede detectar un cambio en la intensidad de la señal que esta midiendo.

  • Repetitividad: indica la capacidad del instrumento de repetir una secuencia de datos que poseen valores en forma alternante pero igual.

  • Resolución: el más pequeño cambio que puede ser medido y que es detectable por el instrumento.

  • Confiabilidad: la probabilidad que el instrumento trabajará a sus límites definidos.


Curso de instrumentaci n

Resistance humidity sensor(HR25K5)

Applications:

Measurement meter, control system, printers, humidifiers, air conditioners, automobiles, meteorological systems, VCR  and more.

Specifications:

Resistance table ( KΩ ):

Fuente: SCM International, Inc.


Curso de instrumentaci n

Humidity Sensor ( 1 to 99% RH ) HSCAP

Applications:

Measurement meter, control system, printers, humidifiers, air conditioners, automobiles, VCR  and more.

Features:

Fast response and linear humidity sensor

Low cost

Capacitive

Specifications:

Response:

Fuente: SCM International, Inc.


Curso de instrumentaci n

Transductor de Humedad HC5V5C2

Applications:

Measurement meter, control system, printers, humidifiers, air conditioners, automobiles, meteorological systems, VCR  and more.

Features:

Fast response and linear

Output voltage linear response for relative humidity

Specifications:

Output voltage

Temperature: 25°C, voltage 5v.

Linear response from 0.8 to 3.9v for 0

Fuente: SCM International, Inc.


Curso de instrumentaci n

Sensor de presión de aire / atmosférica PA300

Características del sensor de presión:

Solid State Reliability

Presión absoluta

Drive de tensión o corriente constante


Curso de instrumentaci n

Sensor de Presión MDP150

Características

Solid State Reliability

Presión absoluta

Drive de tensión o corriente constante

Aplicaciones

Altímetros

Estaciones ambientales

Control neumático


Curso de instrumentaci n

Reed switches KSK-1A35

Fuente : MEDER Electronic


Curso de instrumentaci n

SENSOR DE GAS MONOXIDO DE CARBONO (CO) SCM134

Características de sensibilidad.


Curso de instrumentaci n

SENSOR DE POLUCIÓN EN AIRE SCM135

Características de sensibilidad


Temperatura

Temperatura

La Medición de temperatura es uno de los parámetros mas importantes en los procesos de control, la medición de temperatura con preedición es complicado especialmente porque en muchos de los sistemas en energías renovables los errores de medición deben están por debajo de los 0.5 ºC

TIPOS DE SENSORES DE TEMPERATURA


Curso de instrumentaci n

Sensor de Temperatura DS1820

Características


Curso de instrumentaci n

Sensor de Temperatura LM35

Características


Termocuplas

TERMOCUPLAS


Calibraci n de termocuplas

CALIBRACIÓN DE TERMOCUPLAS


Aproximaci n lineal

Aproximación Lineal


Compensaci n de uni n fr a

COMPENSACIÓN DE UNIÓN FRÍA

V3=V4


Circuito practico ci lt1025

Circuito Practico CI LT1025

VS = s (T1 – T2).


Medici n de flujo

Medición de Flujo

Rango de Medición: 0,025-0,5 l/min ...1-25 l/min. Agua Conexión: G 1/2 AG o Conector de manguera Material: Polipropileno Max. Presión: 10 bar max. Temperaturaa: 70 °C Linearidad: ± 1% Impulsos de Salida, Divisor de Frecuencia, Salida Analógica, Contacto, Digital-/Punto de Indicación


Colector en circuito abierto

colector en circuito abierto


Control autom tico

Control Automático


Curso de instrumentaci n

Circuitos Integrados mas Usados

MicrocontroladoresPIC16F877A


Curso de instrumentaci n

Microcontrolador PIC18F455


Curso de instrumentaci n

Microcontrolador PIC12F629/675


Curso de instrumentaci n

ADC 12 BIT MCP3202


Curso de instrumentaci n

Memoria Flash AT45DB161D

The AT45DB161D is a 2.5-volt or 2.7-volt

Serial-interface sequential access Flash

Máxima Frecuencia de reloj 66 MHz.

Capacidad de 16 Mega bits


Curso de instrumentaci n

Memoria EEPROM 24LC512


Curso de instrumentaci n

Amplificadores Operacionales

LM358 Alimentación simple

OP07Ultra bajo offset

AD620De instrumentación

TL072Alta impedancia de entrada

TL0844 amplificadores OP.


Curso de instrumentaci n

Otros Circuitos Integrados

MAX 2232 RS232

LT1073 DC - DC

MAX6675 Termo culpas tipo K

MAX485 RS485

CP2102 Serial USB

PCF8563PNCAM


Ley exponencial de hellmann

LEY EXPONENCIAL DE HELLMANN


La velocidad media del viento

La velocidad media del viento


Energ a til del viento

ENERGÍA ÚTIL DEL VIENTO


Representaci n estad stica del viento

REPRESENTACIÓN ESTADÍSTICA DEL VIENTO

La función de densidad de probabilidad

La función de distribución es


Momentos de la distribuci n de weibul

Momentos de la distribución de Weibul

La velocidad media del viento es el primer momento

de la función de densidad


Calculo de k y c

Calculo de K y C

función de distribución de Weibul


Ejemplo de c lculo num rico

Ejemplo de Cálculo Numérico


Factor de forma y escala

Factor de Forma y Escala


Distribuci n de weibul

Distribución de Weibul

f(v)

V m/s


Potencia promedio anual

Potencia Promedio Anual
