Michaela Martin, PE Gerente de Programa Save Energy Now Initiative

1. Michaela Martin, PE Gerente de Programa Save Energy Now Initiative Oak Ridge National Laboratory Abordagens e recursosde avaliaçãonos EUA Workshop de Eficiência Energética Industrial EUA - Brasil Rio de Janeiro, Brasil Agosto 8-11, 2011

2. Visão geral da discussão • Visandousosfinais e potencial de economia de energia • Avaliações do USDOE • Recursos de avaliação transversal • específicos do • Sistema • Peritos • QuickPEPouePEP • Padrões de avaliação • Resultados de avaliação de fábricas de grandeporte • Avaliações de arcomprimido (Dr. Kissock) • Avaliações do processo de aquecimento (Dr. Muller)

3. Emissões de energia para a indústria nos EUA • Energia de fabricaçãonos EUA Pesquisasobreconsumo (MECS) • Pesquisa com amostrasde fábricasnos EUA a cadaquatroanos • Inventário do uso de combustível • Mapas e utilizaçõesfinaisde energia • Visãogeral das práticasatuais de gestãoenergéticadaindústrianos EUA • Estatísticaporamostragem, representando200.000 fábricas • www.eia.doe.gov

4. Emissões de uso final nas fábricas dos EUA Consumo de energiamáximaSistemasde uso final Processo de Aquecimento Vapor Bombas Ventiladores Arcomprimido

5. Consumo baseado no sistema Sistemas de aquecimento sujeitos à ação de chama Vapor Aquecimento Sistemas elétricos Bombas Ar comprimido Ventiladores Por que a eficiência energética do sistema é importante? 5

6. Visando o potencial de economia pelo tipo de sistema Sistemas a vapor/aquecimento Taxas normais de consumo de energia 60 – 80% Sistemas demotor elétrico Sistemas de bombeamento 8-15% Sistemasde ar comprimido Outros* 7-15% 2-7% < 2% * Outros usos de energia complementar tais como iluminação representam menos de 2% do consumo de energia 10% a 30% 5% a 10% 10% a 20% 10% a 20% 5% a 10% Oportunidades potenciais de economia de energia

7. Porte médio 37% Grande 58% Avaliações de energia industrial O ITP usa duas abordagens de avaliação geral para atender às demandas das fábricas de todos os portes. Percentual do consumo total de energia em fábricas dos EUA Fábricas dos EUA: Por tamanho 200.710 Pequeno 5% Número de fábricas nos EUA 112.398 84.298 4.014 Fábricas de porte médio Fábricas de porte pequeno Fábricas grandes Todas as fábricas Avaliaçõesespecíficas do sistema >>0,5 TBTU/ano Avaliaçõestransversais0,026 – 0,49 TBTU/ano

8. Pequeno 5% Porte médio 37% Grande 58% Abordagem baseada na energia utilizada na fábrica (porte) Centros de avaliação industrial (IAC) Avaliações transversais de energia Quatro mil e catorze fábricas de grande porte utilizam 58% da energia Avaliações de economia de energia (focadas no sistema)

9. Recapitulação das avaliações de energia industrial do Departamento de Energia dos EUA

10. Peritos em energia qualificados pelo Departamento de Energia dos EUA • O Programa de Tecnologia Industrial do Departamento de Energia dos EUA executa o treinamento e a capacitação de peritos em energia, qualificados por área do sistema. • Os workshops de qualificação incluem o treinamento em sala de aula e em atividades práticas ministradas por profissionais de energia muito experientes, além de exames escritos e certificados. • Há especialistas em energia para áreas específicas do sistema (como ar comprimido, bombeamento, processo de aquecimento, sistemas a vapor e sistemas de ventilação, por exemplo).

11. A ferramenta PEP (Gerador de perfil energético de fábricas) pode ser usada para determinar a abordagem inicial Gerador de perfis de energia da fábrica (PEP) ENTRADAS • Descrição da fábrica • Dados da prestação de serviços públicos • Informações sobre o consumo de energia • Visão geral da energia consumida na fábrica • Distribuição dos custos de energia • Avaliação preliminar • Áreas de melhoria • Potencial de redução do consumo de energia SAÍDAS http://www1.eere.energy.gov/industry/quickpep_ml

12. Padrões de avaliação do sistemaASME • Desenvolvidos por especialistas em energia de empresas de serviços públicos, da indústria, do Departamento de Energia dos EUA, dos IACs de universidades, de laboratórios nacionais e de organizações de consultoria dos Estados Unidos. • Utiliza a abordagem baseada no sistema do Departamento de Energia dos EUA. • Fornece uma abordagem abrangente para avaliações holísticas dos sistemas com utilização intensiva de energia: • Bombeamento • Ar comprimido • Vapor • Processo de Aquecimento • Define os requisitos para • a organização e a execução de avaliações • a coleta e a análise de dados • a emissão de relatórios de resultados • Os padrões e documentos de orientação estão disponíveis no endereço:http://www.asme.org/kb/standards#des=EA

13. Save Energy Now (Economize Energia Agora)Avaliações de fábricas de grande porte baseadas no sistema As equipes são formadas por especialistas em energia e pelo pessoal da fábrica. As equipes focam em ventiladores, compressores de bombas, vapor ou nos sistemas de processo de aquecimento. O pessoal da fábrica é treinado nas ferramentas de software do Departamento de Energia dos EUA. Treinar Quadro de pessoal da fábrica Implementação do projetobem-sucedida Colher dados preliminares Conduzir visita à fábrica Analisar e emitir relatórios de resultados Acompanhamento da implementação

14. ProgramaSave Energy Now (Economize Energia Agora) do Departamento de Energiados EUA. Resultadosdaavaliação do sistema

15. AS DEZ PRINCIPAIS OPORTUNIDADES IDENTIFICADAS PARA O PROCESSODE AQUECIMENTO AVALIAÇÕES DAS AUDITORIAS SAVE ENERGY NOW(ECONOMIZE ENERGIA AGORA) - 2006 a 2011 * Com base nas avaliações das auditorias Save Energy Now (Economize Energia Agora) conduzidas entre 2006 e 2011. Números até 1 de julho de 2011.

16. AS DEZ PRINCIPAIS OPORTUNIDADES IDENTIFICADAS PARA VAPOR AVALIAÇÕES DAS AUDITORIAS (ECONOMIZE ENERGIA AGORA) - 2006 a 2011 * Com base nas avaliações das auditorias Save Energy Now (Economize Energia Agora) conduzidas entre 2006 e 2011. Números até 1 de julho de 2011.

17. AS DEZ PRINCIPAIS OPORTUNIDADES IDENTIFICADAS PARA ARCOMPRIMIDO AVALIAÇÕES DAS AUDITORIAS ECONOMIZE ENERGIA AGORA - 2006 a 2011 * Com base nas avaliações das auditorias Save Energy Now (Economize Energia Agora) conduzidas entre 2006 e 2011. Números até 1 de julho de 2011.

18. AS DEZ PRINCIPAIS OPORTUNIDADES IDENTIFICADAS PARA O SISTEMA DE BOMBEAMENTO AVALIAÇÕES das auditorias ECONOMIZE ENERGIA AGORA - 2006 a 2011 * Com base nas avaliações das auditorias Save Energy Now (Economize Energia Agora) conduzidas entre 2006 e 2011. Números até 1 de julho de 2011.

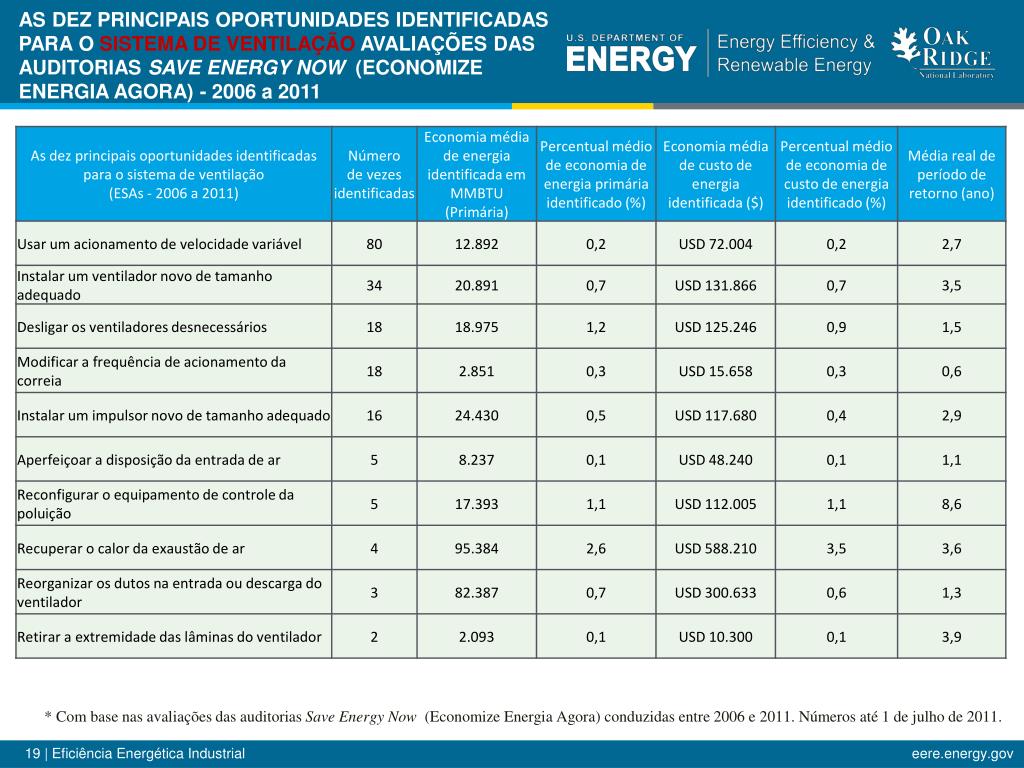

19. AS DEZ PRINCIPAIS OPORTUNIDADES IDENTIFICADAS PARA O SISTEMA DE VENTILAÇÃO AVALIAÇÕES DAS AUDITORIAS SAVE ENERGY NOW (ECONOMIZE ENERGIA AGORA) - 2006 a 2011 * Com base nas avaliações das auditorias Save Energy Now (Economize Energia Agora) conduzidas entre 2006 e 2011. Números até 1 de julho de 2011.

20. A maioria das avaliaçõesfoiconduzidaemseisgrandesindústrias

21. AS DEZ PRINCIPAIS OPORTUNIDADES IDENTIFICADAS PARA A INDÚSTRIA DE FERRO E AÇO 2006 a 2011 * Com base nas avaliações das auditorias Save Energy Now (Economize Energia Agora) conduzidas entre 2006 e 2011. Números até 1 de julho de 2011.

22. AS DEZ PRINCIPAIS OPORTUNIDADES IDENTIFICADAS PARA A INDÚSTRIA QUÍMICA 2006 a 2011 * Com base nas avaliações das auditorias Save Energy Now (Economize Energia Agora) conduzidas entre 2006 e 2011. Números até 1 de julho de 2011.

23. AS DEZ PRINCIPAIS OPORTUNIDADES IDENTIFICADAS PARA A INDÚSTRIA DE PAPEL E CELULOSE 2006 a 2011 * Com base nas avaliações das auditorias Save Energy Now (Economize Energia Agora) conduzidas entre 2006 e 2011. Números até 1 de julho de 2011.

24. Exemplos de avaliação do sistema • Ar comprimido (Dr. Kissock) • Processo de aquecimento (Dr. Muller)
