Presentation Transcript


4288162

圖控操作手冊

新逸股份有限公司


4288162

目錄

  • 八、RiskBuster設備編輯---------------------- 24

  • 九、編譯ECS資料-------------------------------- 25

  • 十、點數編輯------------------------------------- 26

    • 10-1.點數編輯----------------------------- 27

  • 十一、連線狀態---------------------------------- 28

  • 十二、變數目前值------------------------------- 29

    • 12-1.查看變數歷史資料 -----------------30

  • 十三、畫面編輯---------------------------------- 31

    • 13-1.選單編輯----------------------------- 32

    • 13-2.選單編輯----------------------------- 33

      • 13-2-1.選單編輯-------------------- 34

      • 13-2-2.編輯選單簡便法----------- 35

      • 13-2-3. sysMenu.mnu程式說明-36

    • 13-3.圖片編輯----------------------------- 37

      • 13-3-1.調整大小與位置------------38

      • 13-3-2.刪除、圖層設定------------39

      • 13-3-3.存檔、測試與選擇---------40

  • 一、系統說明-------------------------------- 6

  • 二、系統需求-------------------------------- 7

  • 三、系統安裝-------------------------------- 8

    • 3-1.點選 ECOA.EXE------------------ 9

    • 3-2.ECOA安裝順序-------------------10

    • 3-3.安裝-Apache管理頁面--------- 11

      • 3-3-1.設定Apache密碼------- 12

    • 3-4.javaprog目錄結構示意圖----- 13

  • 四、開始前的準備-------------------------- 14

    • 4-1.Tomcat服務啟動確認----------15

    • 4-2.Mysql服務啟動確認------------16

    • 4-3.使用說明--------------------------17

  • 五、新圖控系統-----------------------------18

    • 5-1.登入畫面說明--------------------19

  • 六、系統設定頁面--------------------------20

  • 七、系統參數--------------------------------21

    • 7-1.系統參數說明--------------------22

    • 7-2.系統參數說明--------------------23


4288162

目錄

  • 13-12.frm檔程式說明--------------------------- 57

    • 13-12-1.Text程式說明-------------------- 58

    • 13-12-2. Control含BV值程式說明------ 59

    • 13-12-3. Control鍵含BI值程式說明---- 60

    • 13-12-4. Pressbtn鍵程式說明----------- 61

    • 13-12-5. text鍵含有BV值程式說明----- 62

    • 13-12-6. text鍵含有AI值程式說明------ 63

    • 13-12-7. text鍵含有AV值程式說明----- 64

    • 13-12-8. Specbtn鍵程式說明------------ 65

    • 13-12-9.修改frm檔注意事項------------- 66

    • 13-12-10.如何快速更換IP ---------------- 67

  • 13-13.快速鍵使用(new)------------------------- 68

  • 13-14.框選(new)---------------------------------- 69

  • 13-15.對齊工具(new)---------------------------- 70

  • 13-16.右鍵工具(new)---------------------------- 71

  • 13-17.攝影機監視工具(new)------------------- 72

  • 13-18.電表曲線(new)---------------------------- 73

  • 13-4.動態物件編輯-------------------------41

    • 13-4-1.欄位設定---------------------- 42

  • 13-5.曲線圖表編輯------------------------- 43

    • 13-5-1.欄位設定---------------------- 44

  • 13-6.文字物件編輯------------------------- 45

    • 13-6-1.欄位設定---------------------- 46

  • 13-7.按鈕編輯-------------------------------47

    • 13-7-1.欄位設定---------------------- 48

    • 13-7-2.顯示歷史資料-----------------49

      • 13-7-2-1.顯示歷史資料-------- 50

    • 13-7-3.顯示曲線歷史資料-----------51

      • 13-7-3-1.顯示曲線歷史資料--52

  • 13-8.字型、前後景顏色設定--------------53

  • 13-9.BV&BI值說明--------------------------54

  • 13-10.AV&AI值說明------------------------55

  • 13-11.圖控畫面編輯簡易法---------------56

3


4288162

目錄

  • 19-5.時序控制-新增每周時序控制點---89

  • 19-6.時序控制-新增每月時序控制點---90

  • 19-7.時序控制-新增單點/非定點控制- 91

  • 19-8.時序控制-時序控制-刪除-----------92

  • 二十、使用者編輯---------------------------------93

  • 二十一、 Contact Edit---------------------------94

  • 二十二、語系轉譯編輯(1)-----------------------95

    • 22-1.語系轉譯編輯(2)---------------------96

  • 二十三、程式權限編輯---------------------------97

    • 23-1.程式權限編輯-------------------------98

  • 二十四、選單---------------------------------------99

  • 二十五、 System Log ----------------------------100

  • 二十六、 File Upload ----------------------------101

  • 二十七、巨集編輯-------------------------------- 102

  • 二十八、 Send Point&Value ------------------ 103

  • 二十九、 BACnet 設備--------------------------- 104

  • 三十、 BACnet Point ---------------------------- 105

    • 十四、趨勢圖、表參數--------------------- 74

      • 14-1.新增、編輯趨勢圖表---------- 75

    • 十五、FTP Context Edit-------------------76

    • 十六、異常設定------------------------------ 77

      • 16-1.異常設定(new)----------------- 78

    • 十七、異常歷史資料-------------------------79

    • 十八、群組設定-------------------------------80

      • 18-1.群組設定-列表-------------------81

      • 18-2.群組設定-新增與編輯----------82

      • 18-3.群組設定-設定-------------------83

    • 十九、時序控制-每日時序列表------------84

      • 19-1.時序控制-每周時序列表-------85

      • 19-2.時序控制-每月時序列表-------86

      • 19-3.時序控制-假日設定-------------87

      • 19-4.時序控制-新增每日時序-------88

    4


    4288162

    目錄

    • 42-1.編輯BAR------------------------- 122

    • 42-2.編輯BAR------------------------- 123

    • 42-3.編輯BAR--------------------------124

  • 四十三、編輯Piechar(圓餅圖)-----------125

    • 43-1.編輯Piechar(圓餅圖) --------- 126

    • 43-2.編輯Piechar(圓餅圖) --------- 127

    • 43-3.編輯Piechar(圓餅圖) --------- 128

    • 43-4.編輯Piechar(圓餅圖) --------- 129

  • 四十四、子畫面編輯-------------------------130

    • 44-1.子畫面編輯-----------------------131

    • 44-2.子畫面編輯-----------------------132

    • 44-3.子畫面編輯-----------------------133

    • 44-4.子畫面編輯-----------------------134

  • 四十五、用電量報表-------------------------135

    • 45-1.用電量報表(一) -----------------136

    • 45-2.用電量報表(二) -----------------137

    • 45-3.用電量報表(三) -----------------138

    • 三十一、 Virtual Point ----------------106

    • 三十二、如何展開圖控-----------------107

    • 三十三、如何快速編輯頁面-----------108

    • 三十四、Marco指令集說明----------- 109

      • 34-1.IAH0解bit範例------------- 110

      • 34-2.節能程式範例 主機群-----111

    • 三十五、申請簡訊發送注意事項----- 112

      • 35-1.簡訊與email發送設定說明 (new) ------------------------------- 113

      • 35-2.簡訊與email發送設定說明 (new) ------------------------------- 114

    • 三十六、二段式時間電價-------------- 115

    • 三十七、三段式時間電價-------------- 116

    • 三十八、電費計價報表----------------- 117

    • 三十九、即時曲線設定----------------- 118

    • 四十、顯示曲線-------------------------- 119

    • 四十一、變數圖表編輯----------------- 120

    • 四十二、編輯BAR -----------------------121

    5


    4288162

    一、圖控系統特性說明

    • 圖形化介面一目了然,操作簡便

    • 不需編寫複雜控制程式

    • 警報點可發報簡訊告知管理者

    • 可遠端監控及修改

    • 具歷史資料及曲線記錄及分析功能

    • 歷史資料可經由FTP自動定時上載備份

    • 具權限控管功能

    • 非固定式IP亦可透過WEB進行遠端監控

    • 支援多國語言編輯及顯示功能

    • 支援多種通訊協定能與他牌設備作系統整合


    4288162

    二、系統需求

    • 圖形化介面一目了然,操作簡便

    • 不需編寫複雜控制程式

    • 建議硬體設備

    • 軟體需求J2SE JVM

    • Tomcat

    • Mysql

    7


    4288162

    三、系統安裝

    • 安裝時請務必確認每一個程式是否安裝成功

    • 請檢查必需修改的路徑是否設定正確

    • 確認設定是否無誤

    8


    3 1 ecoa exe new

    3-1. 點選ECOA.EXE(new)

    1.執行安裝動作


    3 2 ecoa new

    3-2.ECOA安裝順序(new)

    1. 請依序執行下一步即可!

    2.安裝完成後,請重新開機。

    10


    3 4 javaprog

    3-4.javaprog目錄結構示意圖

     控制設備變數列表檔XXX.ecs檔所在目錄

     圖控畫面 *.frm檔所在目錄。

    圖控畫面中所需圖控圖片放置處

     登入頁底圖及系統用圖片放置處!

     動態圖示參照設定檔放置處!

    這裏放置所有圖控所需要的程式.(資料庫除外)

    11


    4288162

    四、開始前的準備

    開始全新專案前,需將圖控程式與資料庫放置於正確路徑下.且需先確認Mysql與Tomcat是否均停止服務,避免資料錯亂.

    資料庫 /mysql/data/humex99圖控程式 /humex/Tomcat/javaprog開始前,需要先將C:\humex\Tomcat\javaprog\work\檔案刪除,此資料夾是暫存檔,不清除有可能造成部份顯示為亂碼.

    12


    4 1 tomcat

    4-1.Tomcat服務啟動確認

    1.ApacheTomcat服務啟動確認

    管理

    選擇自動

    內容

    按確定

    13


    4 2 mysql

    4-2.Mysql服務啟動確認

    2.Mysql服務啟動確認

    管理

    選擇自動

    內容

    按確定

    14


    4288162

    4-3.圖控使用說明

    • 請先確定是否建置好完整的系統環境,才能確保系統運作正常

    • 請依下列系統說明依序操作

    • 如操作期間出現預期外之程式錯誤,請截下畫面或記錄下完整之錯誤訊息,以供參考

    啟動IE瀏覽器,網址輸入 http://localhost:8080/ECOA

    15


    4288162

    五、新圖控系統

    啟動IE網頁,網址輸入 http://localhost:8080/ECOA

    USERUSER

    輸入帳號 與 密碼 登入系統

    16


    4288162

    5-1.登入畫面說明

    已建好之項目與畫面

    按下 系統設定 可看到系統功能選項

    17


    4288162

    六、系統設定頁面

    18


    4288162

    七、系統參數

    版本與系統最後修正之日期

    使用可登入權限的帳號

    輪詢時間與儲蓄資料時間

    多國語言設定

    FTP資料上傳設定,proxy設定

    資料儲存年限

    可更改網頁的標題

    可調整首頁帳號密碼及狀態Bar之位置

    設定選單列的顏色

    19


    4288162

    7-1.系統參數說明

    網路簡訊發報

    強制重新啟動PC

    郵件發報提示

    發信者的帳號密碼

    E-mail的主旨(一定要填寫)

    簡訊群組發送異常訊息

    簡訊發報機設定

    20


    4288162

    7-2.系統參數說明

    勾選此項目則值為0或na時不會顯示

    勾選此項目再異常時會彈跳異常訊息視窗提示

    勾選此項目出現異常時即會有跑馬燈提示

    21


    Riskbuster

    八、RiskBuster設備編輯

    1.依實際規畫輸入對應值

    欲刪除前需先勾選目標.

    新增

    2.當點選ECS檔設定時, 會跳出載入ECS檔的視窗, 由此選擇正確的ECS檔.

    存檔鈕

    22


    4288162

    九、編譯ECS資料

    變數載入(MAKE)前,必需在裝置設定中完成ecs檔載入動作.若出現以右邊畫面,再按下 Here 即載入ECS

    載入成功後,可至變數列表中查看是否完全被載入.若有異常狀況請重新執行一次變數載入,或者檢查ECS檔內容是否正確.

    23


    4288162

    十、點數編輯

    變數載入(MAKE)前,必需在裝置設定中完成ecs檔載入動作.

    選擇RiskBuster IP與資料類型

    新增與刪除

    點選後,若呈反白,即可編輯.編輯後需儲存!(需等到成功提示,才代表成功)

    24


    4288162

    10-1. 點數編輯

    選擇單一RiskBuster IP後,再選machine id,即可修改變數的狀態及設定警報異常點。

    資料種類選擇

    選擇RiskBuster IP以進行編輯

    資料種類修改可選擇是否發送簡訊及設定異常訊號設定,設定好按儲存。

    25


    4288162

    十一、連線狀態

    RiskBuster 的IP

    連線狀態

    26


    4288162

    十二、變數目前值

    變數值

    可選擇IP

    歷史資料

    27


    4288162

    12-1.查看變數歷史資料

    可選擇歷史資料的時間

    28


    4288162

    十三、畫面編輯

    點選 畫面編輯

    儲存

    新增主選單

    新增同層選單

    新增子選單

    進入選單編輯畫面

    29


    4288162

    13-1.選單編輯

    系統主選單顯示區

    按下後,ADD MAINITEM後,會出現灰色區塊,即可在右下角(Edit)編輯。

    30


    4288162

    13-2.編輯選單

    按下後才能開始編輯!

    依 funcName輸入的名稱顯示

    實際存檔的檔案名稱

    更新時間 與 使用權限

    *輸入完畢後,一定要SAVE,否則資料將不被保留!

    31


    13 2 1

    13-2-1.編輯選單

    若要新增其它主選單,依上頁說明重覆操作!

    若需要刪除,請先點選選單,再按下 Delete ITEM即可

    確定輸入無誤後,請務必存檔!(SAVE)這樣選單資料才能被儲存.

    存檔後,才能進行編輯內容的動作!

    32


    13 2 2

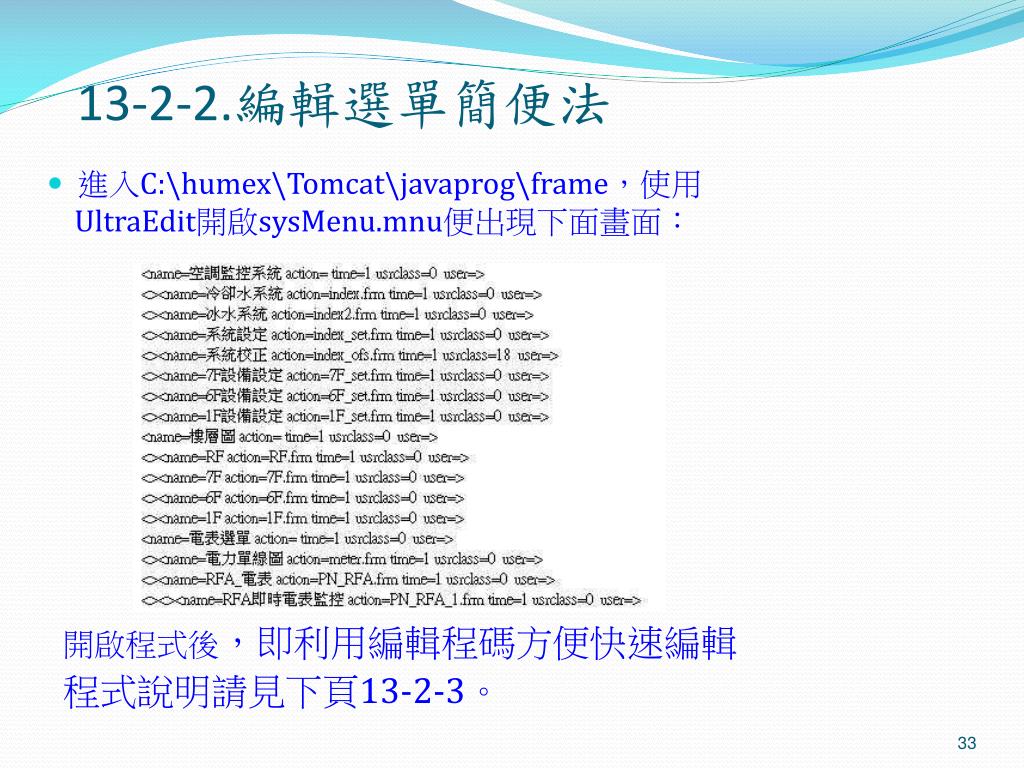

    13-2-2.編輯選單簡便法

    • 進入C:\humex\Tomcat\javaprog\frame,使用

      UltraEdit開啟sysMenu.mnu便出現下面畫面:

    開啟程式後,即利用編輯程碼方便快速編輯

    程式說明請見下頁13-2-3。

    33


    13 2 3 sysmenu mnu

    13-2-3.sysMenu.mnu程式說明

    • 主選單為<name=.......….>

    • 副選單為<><name=……>

    • 子選單為<><>< name=……>

    • name為名稱

    • action為編輯畫面檔案名稱

    • time為更新時間

    • usrclass為使用者權限

    • user為使用者名稱

      直接編輯sysmenu.mnu時,需清楚程式模式結構後在予以編輯;

      可快速編輯名稱及主副選單排列順序。

    34


    4288162

    13-3.圖片編輯

    圖片不具任何動作也沒有屬性

    搜尋關鍵字選取圖片,將圖取出.

    可直接選取圖片,將圖取出.

    35


    13 3 1

    13-3-1.調整大小與位置

    選取圖片,可用拉選調整圖片位置與圖片大小.

    可用x,y作標去設定調整圖片位置與圖片大小.

    36


    13 3 2

    13-3-2.刪除、圖層設定

    選取圖片或物件按下方圖示,即可完成刪除.

    若有兩張以上圖片or物件,可利用右方兩個功能鍵,進行圖層順序調整.

    ps:需先選取目標.

    37


    13 3 3

    13-3-3.存檔、測試與選擇

    當資料完成後,請務必按下 儲存鈕,將資料存儲.(會有儲存成功的提示,反之則失敗.)儲存後,可按下 測試鈕 來查看結果!(若未儲存,則資料將流失,無法回復!)

    此順序與圖層有關,當mouse無法選取目標時,可由此選取.

    38


    4288162

    13-4.動態物件編輯

    按下左下角圖示,拉出物件大小,進行資料設定.

    來源:ARM列表

    變數列表

    39


    13 4 1

    13-4-1.欄位設定

    顯示的標題

    由上一步驟選取取得.

    選取物件圖片

    依照物件類型填入資料,ex:單位、上下限…等等.

    *最後須記得存檔!

    40


    4288162

    13-5.曲線圖表編輯

    按下新增曲線圖表,可由滑鼠拉出想要的方形大小.再進行目標的資料欄位設定.

    存檔後之畫面.

    41


    13 5 1

    13-5-1.欄位設定

    背景圖片單位比值上下限

    設定字型大小與顏色,前、背景顏色及權限.

    42


    4288162

    13-6.文字物件編輯

    按下 T後,會跳出視窗,輸入完成,按下確定,才會顯示於左上角.

    同時會帶出右上角的欄位.

    若只是單純做文字顯示,可不用設定其它資料.如圖上所示.

    43


    13 6 1

    13-6-1.欄位設定

    設定0與非0的顯示內容.

    設定字型大小與顏色,背景顏色及權限.

    44


    4288162

    13-7.按鈕編輯

    欄位設定

    按下後,點到編輯區任一處,即會出現下面的按鈕.

    按鈕的大小與位置調整方法同圖片與物件.

    45


    13 7 1

    13-7-1.欄位設定

    按鈕名稱

    欲連結的檔案名稱

    按鈕效果設定.

    字型大小、背景顏色及使用權限.

    圖形預覽

    46


    13 7 2

    13-7-2.顯示歷史資料

    按鈕名稱

    showdata.jsp?id=1

    按鈕效果設定.

    設定方法請參照趨勢圖、表參數

    47


    13 7 2 1

    13-7-2-1.顯示歷史資料

    顯示單一設備資料

    資料列表

    資料可下載

    顯示全部設備資料

    48


    13 7 3

    13-7-3.顯示曲線歷史資料

    按鈕名稱

    showline.jsp?id=1

    設定方法請參照趨勢圖、表參數

    按鈕效果設定.

    49


    13 7 3 1

    13-7-3-1.顯示曲線歷史資料

    顯示單一設備資料

    顯示全部曲線

    顯示各別曲線

    Two Line Chart

    All Line Chart

    50


    4288162

    13-8.字型、前後景顏色設定

    大小

    字型

    效果

    顏色

    51


    13 9 bv bi

    13-9.BV&BI值說明

    BV:布林變數值(可設定)

    BI:布林顯示值(只會顯示)

    52


    13 10 av ai

    13-10.AV&AI值說明

    AV:類比變數值(可設定)

    AI:類比顯示值(只會顯示)

    53


    13 11

    13-11.圖控畫面編輯簡易法

    • 進入C:\humex\Tomcat\javaprog\frame,開啟

      ***.frm便出現下面畫面(以index.frm為例):

    1.進去.frm檔修改一定要確認修改

    的物件及名稱;否則修改完確

    認後會無法顯示修改好的圖面

    2.程式名稱說名及用法見

    13-12 frm檔程式說明

    54


    13 12 frm

    13-12.frm檔程式說明

    1.此為這個功能鍵的程

    式碼,單純作圖片

    顯示,不具任何功能。

    2.[Image]為功能鍵字義

    mode為模式

    locate為位置(x,y)

    size為大小

    gifsource為圖片名稱

    • 註:如要快速複製圖片鈕,需複製上面圖說

      一整串程式碼即可。

    55


    13 12 1 text

    13-12-1.Text程式說明

    [Text]此為文字檔功能鍵

    mode為模式

    locate為位置(x,y)

    size為大小

    prompt為中文字名稱

    font為字體大小

    color為字體顏色

    backcolor為字體背景顏色

    56


    13 12 2 control bv

    13-12-2.Control含BV值程式說明

    [Control]此為文字檔功能鍵

    mode為模式

    locate為位置(x,y)

    size為大小

    userclass為使用者權限

    prompt為中文字名稱

    datasourse為ip位址

    dataname為變數名稱

    datamode為變數的模式

    gifsource為物件顯示用圖片

    zero為當訊號為0時顯示的名稱

    Unzero當訊號不為0時顯示的名稱

    57


    13 12 3 control bi

    13-12-3.Control鍵含BI值程式說明

    [Control]此為文字檔功能鍵

    mode為模式

    locate為位置(x,y)

    size為大小

    userclass為使用者權限

    prompt為中文字名稱

    datasourse為ip位址

    dataname為變數名稱

    datamode為變數的模式

    gifsource為物件顯示用圖片

    zero為當訊號為0時顯示的名稱

    Unzero當訊號不為0時顯示的名稱

    alarmset為當訊號等於1或0時異常

    58


    13 12 4 pressbtn

    13-12-4.Pressbtn鍵程式說明

    [Pressbtn]此為文字檔功能鍵

    mode為模式

    locate為位置(x,y)

    size為大小

    userclass為使用者權限

    prompt為中文字名稱

    action為聯結頁面的檔案名稱

    mousein為滑鼠移入要用甚麼圖片

    mouseout為滑鼠移出要用甚麼圖片

    font為字體大小

    color為字體顏色

    backcolor為字體背景顏色

    59


    13 12 5 text bv

    13-12-5.text鍵含有BV值程式說明

    [Text]此為文字檔功能鍵

    mode為模式

    locate為位置(x,y)

    size為大小

    userclass為使用者權限

    prompt為中文字名稱

    datasourse為ip位址

    dataname為變數名稱

    datamode為變數的模式

    zero為當訊號為0時顯示的名稱

    unzero當訊號不為0時顯示的名稱

    font為字體大小

    color為字體顏色

    backcolor為字體背景顏色

    60


    13 12 6 text ai

    13-12-6.text鍵含有AI值程式說明

    [Text]此為文字檔功能鍵

    mode為模式

    locate為位置(x,y)

    size為大小

    userclass為使用者權限

    prompt為中文字名稱

    datasourse為ip位址

    dataname為變數名稱

    datamode為變數的模式

    dataunit為單位名稱

    datafactor為數值的比值

    topmsg為數值上限

    lowmsg為數值下限

    font為字體大小

    color為字體顏色

    backcolor為字體背景顏色

    61


    13 12 7 text av

    13-12-7.text鍵含有AV值程式說明

    [Text]此為文字檔功能鍵

    mode為模式

    locate為位置(x,y)

    size為大小

    prompt為中文字名稱

    datasourse為ip位址

    dataname為變數名稱

    datamode為變數的模式

    dataunit為單位名稱

    datafactor為數值的比值

    topmsg為數值上限

    lowmsg為數值下限

    font為字體大小

    color為字體顏色

    backcolor為字體背景顏色

    62


    13 12 8 specbtn

    13-12-8.Specbtn鍵程式說明

    [Specbtn]此為文字檔功能鍵

    mode為模式

    locate為位置(x,y)

    size為大小

    userclass為使用者權限

    prompt為中文字名稱

    datasourse為ip位址

    dataname為變數名稱

    datamode為變數的模式

    Value為設定值(0,1,2,3)

    EqualPic為Value數值相等時的圖片

    UnEqualPic為Value數值不相等時的圖片

    63


    13 12 9 frm

    13-12-9.修改frm檔注意事項

    因為現在可以直接在編輯畫面上按右鍵執行複製、貼上、刪除的動作

    但是有時候我們為了更方便,所以直接進去frame資料夾裡開啟frm檔

    作複製程式串的動作,完成後在自行更改變數的名稱,例如:

    像我會直接複製這一整串的程式:

    例如複製三大串後再去作變數名稱

    的變化,如chp1_alm,chp2_alm,chp3_alm

    依此類推。

    但是要注意的是需先瞭解整個frm檔的程式

    架構、每個按鈕的功能、要作程式修改都

    需先備份,不然萬一不小心刪掉某部份的程

    式便會有錯誤而抓不出來。

    欲修改的變數名稱!

    一個物件的程式串!

    64


    13 12 10 ip

    13-12-10.如何快速更換IP

    在案件的進行中,有時候會遇到我們圖控出廠時的ip是192.168.1.101:1,可

    是到了工地,發現現場的ip竟然是192.168.1.102:2時,這時我們另一個快速解

    決的方式是到frame資料夾裡打開欲修改的frm檔,直接用notepad開啟

    開啟後,直接複製192.168.1:1的ip,到編輯

    取代,會跳出這個視窗。

    填好取代為選項時,在按全部取代,這樣所有的ip

    便修改完成。

    65


    13 13 new

    13-13.快速鍵使用(new)

    2.Delete可以刪除選取的物件

    1.Ctrl+A可以全選畫面

    3.Ctrl+S可以儲存檔案

    66


    13 14 new

    13-14.框選(new)

    點選框選工具

    可在畫面上直接框選想要選取的部分。

    67


    13 15 new

    13-15.對齊工具(new)

    在畫面選取要排列對齊的物件,照順序點選再選取對齊模式案Setting即可對齊。

    間距

    對齊模式

    Left align->向左對齊

    Right align->向左對齊

    Center align->垂直對齊

    Parallel align->水平對齊

    68


    13 16 new

    13-16.右鍵工具(new)

    選取一物件案滑鼠右鍵

    移到上一層

    移到下一層

    鎖住此物件

    解除鎖住此物件

    69


    13 17 new

    13-17.攝影機監視工具(new)

    選取FUHO

    選取攝影機IP

    此畫面為使用者預覽後出現之畫面。

    70


    13 18 new

    13-18.電表曲線(new)

    選取要顯示的電表曲線圖片

    此畫面為使用者預覽後出現之畫面。

    71


    4288162

    十四、趨勢圖、表參數

    由此可看到現有的設定

    選擇後才會將該組設定的監控點顯示

    72


    4288162

    14-1. 新增、編輯趨勢圖表

    填入編號、標題

    反白狀態表示可編輯

    按下插入新增一筆資料

    記得儲存

    73


    Ftp context edit

    十五、FTP Context Edit

    新增與刪除

    74


    4288162

    十六、異常設定

    新增與刪除

    Value設定可設為1或0為異常警報

    在編輯Alarm時,可點選Get異常再選取RIP即可選取異常點。

    75


    16 1 new

    16-1.異常設定(new)

    取消警報提示視窗:當系統有異常情況出現時,警報視窗會彈跳出,亦可取消視窗提示 。

    警報提示:當系統有異常情況出現時會有閃爍狀態。

    警報音效:可將警報聲改為靜音。

    76


    4288162

    十七、異常歷史資料

    可由此點選查看異常警報歷史記錄

    清除異常資料

    清除異常資料

    77


    4288162

    十八、群組設定

    顯示所有群組的記錄可刪除與新增

    78


    4288162

    18-1.群組設定-列表

    編輯群組

    刪除群組

    新增群組

    群組設定-新增與編輯

    79


    4288162

    18-2.群組設定-新增與編輯

    新增群組 or 刪除

    輸入群組名稱or點後面的鈕,編輯已存在的群組設定

    按下 儲存 鈕,才能確保資料被保存下來!

    80


    4288162

    18-3.群組設定-設定

    點選此鈕即會跳出視窗

    81


    4288162

    十九、時序控制-每日時序列表

    當用戶選擇『每日』時會出現此畫面,從中可以設定和查看每日的工作時間。

    82


    4288162

    19-1、時序控制-每周時序列表

    當用戶選擇『weekly』時會出現此畫面,從中可以設定和查看每週的工作時間。

    83


    4288162

    19-2、時序控制-每月時序列表

    當用戶選擇『每月』時會出現此畫面,從中可以查看每月的工作時間。

    84


    4288162

    19-3、時序控制-假日設定

    假日

    點選白底日期,會詢問是否設定為假日.點選橘底日期,會詢問是否取消為假日.

    85


    4288162

    19-4、時序控制-新增每日時序

    當用戶選擇『每日』選項後,單擊『00~23』小時後面的分鐘所看到的畫面.從此畫面可以設定此日的工作時間。

    86


    4288162

    19-5、時序控制-新增每周時序控制點

    當用戶選擇『weekly』選項後,單擊下面的時間設定看到的畫面在此畫面中點選『每週工作』後從此畫面可以設定此周的工作時間 。

    87


    4288162

    19-6、時序控制-新增每月時序控制點

    當用戶選擇進入『job define』後,點選『每月工作』後從此畫面可以設定此月的工作時間。

    88


    4288162

    19-7、時序控制-新增單點/非定點控制

    當用戶選擇進入『job define』後,點選『定點工作』後進入此畫面,從此畫面可以設定不定點的工作時間。

    89


    4288162

    19-8、時序控制-時序控制-刪除

    此畫面中的『delete』按鈕用於刪除某個控制點

    90


    4288162

    二十、使用者編輯

    按下 插入 新增空白欄位依序鍵入 帳號 與 密碼

    權限設定 可控管操作範圍(0-19)ex:禁止某一帳號進入系統設定頁

    91


    Contact edit

    二十一、Contact Edit

    按下 插入會出現空白列輸入簡訊聯絡人 名稱 與 電話若要刪除,則勾選表格前方空格,再按 刪除 即可完成動作後,請按下 儲存!

    92


    4288162

    二十二、語系轉譯編輯(1)

    • 編輯語言有兩種方式:

      1.進去Language Edit,可以直接新增中文或第二語言,如下圖所示:

    2.填入欲新增的中英文名稱

    3.儲存!

    93


    22 1 2

    22-1、語系轉譯編輯(2)

    還有另一種方式是進入Language Edit後,直接

    選取upload, 如下圖所示:

    1.

    2.

    3.

    4.

    進入C:\humex\Tomcat\javaprog裡選取namelst.csv檔,直接按upload便可上傳

    註:namelst.csv檔請勿改檔名,欲新增可打開namelst.csv直接編輯。

    94


    4288162

    二十三、程式權限編輯

    • 程式權限編輯有兩種方式:

    • 進去Program Edit,可以直接修改程式權限及中文名稱,如下圖所示:

    名稱 程式 與 等級

    95


    4288162

    23-1、程式權限編輯

    還有另一種方式是進入Program Edit後,直接

    選取upload, 如下圖所示:

    1.

    2.

    3.

    4.

    進入C:\humex\Tomcat\javaprog裡選取progclass.csv檔,直接按upload便可上傳

    註:progclass.csv檔請勿改檔名,欲新增可打開progclass.csv直接編輯。

    96


    4288162

    二十四、選單

    點選 選單會出現這個畫面可直接查看所有畫面(不需經由上方各選單連結進入)

    97


    System log

    二十五、System Log

    依日期選擇log檔可觀看圖控系統狀態

    此為圖控程式的板次

    98


    File upload

    二十六、File Upload


    99


    4288162

    二十七、巨集編輯

    可在裡面填寫巨集程式完後儲存!

    100


    Send point value

    二十八、Send Point&Value

    此為設定變數接收訊號點

    此為設定變數發送訊號點

    101


    Bacnet

    二十九、BACnet 設備

    1.新增!

    2.選xxx.csv檔!

    4.deploy!

    3.Save!

    102


    Bacnet point

    三十、BACnet Point

    觀看BACnet Point deploy後的變數值

    Save!

    可修改名稱

    103


    Virtual point

    三十一、Virtual Point

    Macro Setting完後即可編輯虛擬點名稱

    可更改說明或敘述

    Save!

    104


    4288162

    三十二、如何展開圖控

    • 先看中央系統架構圖

      確認設備數量、編輯設備IP

    • 訂購單數量

      確認設備的數量

    • 制式與非制式的ecs檔

      尋問專案與編寫工程師程式ecs檔

    • 確認與核對

      與現場工程師確認圖控無誤;現場設備

      與位置皆正確

    105


    4288162

    三十三、如何快速編輯頁面

    • 保留常用的頁面

      像空調箱與主機群的每一個頁面,我們都很常用,其實你只要用

      舊的頁面重新更換ip或變數便可以使用,也少去頁面排板跟編

      輯的時間。

    • 畫面制式化

      例如像fancoil與schedule這樣頁面顯示時,其實保留下來統一制

      式化,到時要用的時候依案子更換frm檔裡面的ip即可使用。

    • 圖檔image動態檔object檔名稱統一化

      現在已經統一了所有設備的名稱,所以以後要命名的時候也依現

      有的命名方式命名,這樣也使未來使用者依名稱便可編輯。

    • 找尋圖片

      當你在編輯時,通常找圖檔都會花費很多時間,這時候不訪開啟

      C:\humex\Tomcat\javaprog\images便可以瀏覽你要的檔案,減少

      在圖控裡找尋的時間。

    106


    Marco

    三十四、Marco指令集說明

    巨集範例:

    dim = 變數定義宣告

    as = 變數型態

    bool = 布林

    integer = 整數

    判斷式:

    if (條件) then成立的動作else不成立的動作end if設定:send [email protected] value=值

    107


    34 1 iah0 bit

    34-1.IAH0解bit範例

    此為定義變數為整數

    此為底層ip丟的數值相等於設定值的變數

    此為判斷式

    108


    4288162

    34-2.節能程式範例 主機群

    1.此為定義整數名稱

    2.此為先作運算後的定義整數名稱

    3.此作為部份節能運算判斷式

    109


    4288162

    三十五、申請簡訊發送注意事項

    1.確認圖控主機與對外網路連線無問題

    2.申請簡訊帳號與詳細資料請至下面網址

    http://www.bizmm.com/index.php

    3.圖控簡訊設定請至下一頁說明

    110


    35 1 email new

    35-1.簡訊與email發送設定說明 (new)

    手機與簡訊發報機只能選取一個

    2.填入手機號碼

    4.輸入要發送資料的email信箱

    3. 網路簡訊發報機

    1.填寫使用者的名稱

    儲存!

    111


    35 2 email new

    35-2.簡訊與email發送設定說明 (new)

    Mail server與第二個mail server

    設備名稱

    發送簡訊/email相隔時間

    電腦IP

    Humex.com.tw

    空調IP

    Email使用者帳號密碼

    發送email的主題

    儲存!

    簡訊使用者帳號密碼

    112


    4288162

    三十六、二段式時間電價

    • 從電腦設定尖峰時間及離峰時間之用電電價,並分為「夏日用電」、「非夏日用電」之電價設定

    • 離峰日設定:若為國定假日,即可設為「離峰日」

    • 不計費日設定:不計算當日之電費

    • 離峰日設定:可點選此案鈕,設定離峰日之日期

    • 不計費日設定:可點選此案鈕,設定不計費之日期

    113


    4288162

    三十七、三段式時間電價

    • 可提供使用者從電腦設定尖峰時間及離峰時間之用電電價,並分為「夏日用電」、「非夏日用電」之電價設定

    • 離峰日設定:若為國定假日,即可設為「離峰日」

    • 不計費日設定:不計算當日之電費

    • 離峰日設定:可點選此案鈕,設定離峰日之日期

    • 不計費日設定:可點選此案鈕,設定不計費之日期

    114


    4288162

    三十八、電費計價報表

    • 查詢電費計價報表,可選擇「開始日期」及「結束時間」後,點選下列四個不同的報表後,即可產生「電費計價報表」,共有四種電費計價報表。

    115


    4288162

    三十九、即時曲線設定

    填入編號、標題

    反白狀態表示可編輯

    按下插入新增一筆資料

    記得儲存

    116


    4288162

    四十、顯示曲線

    • 比較各電表之「用電量即時值」,紅色線代表過去之歷史用電量,藍色線代表即時用電量,圖表最下方會顯示今日時間及日期。

    • X軸:時間 Y軸:用電量(KWH)

    117


    4288162

    四十一、變數圖表編輯

    填入編號、標題

    按下插入新增一筆資料

    選取圖表變數種類

    反白狀態表示可編輯

    新增報表

    118


    4288162

    四十二、編輯BAR

    填入編號、標題

    按下插入新增一筆資料

    反白狀態表示可編輯

    存檔鈕

    119


    42 1 bar

    42-1.編輯BAR

    填入編號、標題

    顯示所有群組的記錄可刪除與新增

    新增項目

    120


    42 2 bar

    42-2.編輯BAR

    新增群組 or 刪除

    輸入群組名稱or點後面的鈕,編輯已存在的群組設定

    按下 儲存 鈕,才能確保資料被保存下來!

    121


    42 3 bar

    42-3.編輯BAR

    點選此鈕即會跳出視窗

    122


    Piechar

    四十三、編輯Piechar(圓餅圖)

    顯示所有群組的記錄可刪除與新增

    新增項目

    123


    43 1 piechar

    43-1.編輯Piechar(圓餅圖)

    新增群組 or 刪除

    輸入群組名稱or點後面的鈕,編輯已存在的群組設定

    按下 儲存 鈕,才能確保資料被保存下來!

    124


    43 2 piechar

    43-2.編輯Piechar(圓餅圖)

    點選此鈕即會跳出視窗

    125


    43 3 piechar

    43-3.編輯Piechar(圓餅圖)

    • 1.先點選開始及結束日期

    • 2.分為「即時用電圓餅圖」及「累積用電圓餅圖」

    • 3.點選「show」後即產生下列圓餅圖表

    126


    43 4 piechar

    43-4.編輯Piechar(圓餅圖)

    127


    4288162

    四十四、子畫面編輯

    新增子畫面名稱

    設定寬跟高

    新增項目

    128


    4288162

    44-1.子畫面編輯

    按下 儲存 鈕,才能確保資料被保存下來!

    子畫面編輯與上述13.畫面編輯相同

    可查看所有子畫面列表以及編輯畫面

    129


    4288162

    44-2.子畫面編輯

    子畫面編輯完成後儲存後檔案將存於C:\ECOA\Tomcat\frame\subframe

    130


    4288162

    44-3.子畫面編輯

    按下 儲存鈕,才能確保資料被保存下來!

    增加子畫面之連結

    物件名稱為路徑:subframe/子畫面Frame 名稱

    選取按鈕的圖或是透明圖(一定要選取)

    131


    4288162

    44-4.子畫面編輯

    如圖:點選CT1即可彈跳所編輯的CT1子畫面之視窗

    132


    4288162

    四十五、用電量報表

    顯示所有群組的記錄可刪除與新增

    新增項目

    133


    4288162

    45-1.用電量報表(一)

    • 此畫面為累積用電量報表畫面

    • 1.選擇日期及顯示圖表顯示種類

    • 圖表顯示種類分為:趨勢圖/柱狀圖

    • 2.點選「累積用電量報表」

    • 3.報表種類-報表種類分為:年報表/月報表/日報表

    • 4.可依照需求,轉換成PDF檔/Excel檔

    134


    4288162

    45-2.用電量報表(二)

    135


    4288162

    45-3.用電量報表(三)

    • 用電量報表-例:點選累積用電量報表之年報表所產生的畫面

    136


    4288162

    • 谢谢﹗


  • Login
