第 35 课 用坐标表示 图形变换. 1 .平面直角坐标系:在平面内具有 而且 的两条数轴,就构成了平面直角坐标系,简称坐标系. 2 .建立了坐标系的平面,有序实数对与坐标平面内的点 . 3 .对称点坐标的规律: (1) 坐标平面内,点 P ( x , y ) 关于 x 轴 ( 横轴 ) 的对称点 P 1 的坐标为 ; (2) 坐标平面内,点 P ( x , y ) 关于 y 轴 ( 纵轴 ) 的对称点 P 2 的坐标为 ; (3) 坐标平面内,点 P ( x , y ) 关于原点的对称点 P 3 的坐标为 .. 要点梳理. 互相垂直. 公共原点. 一一对应.
E N D

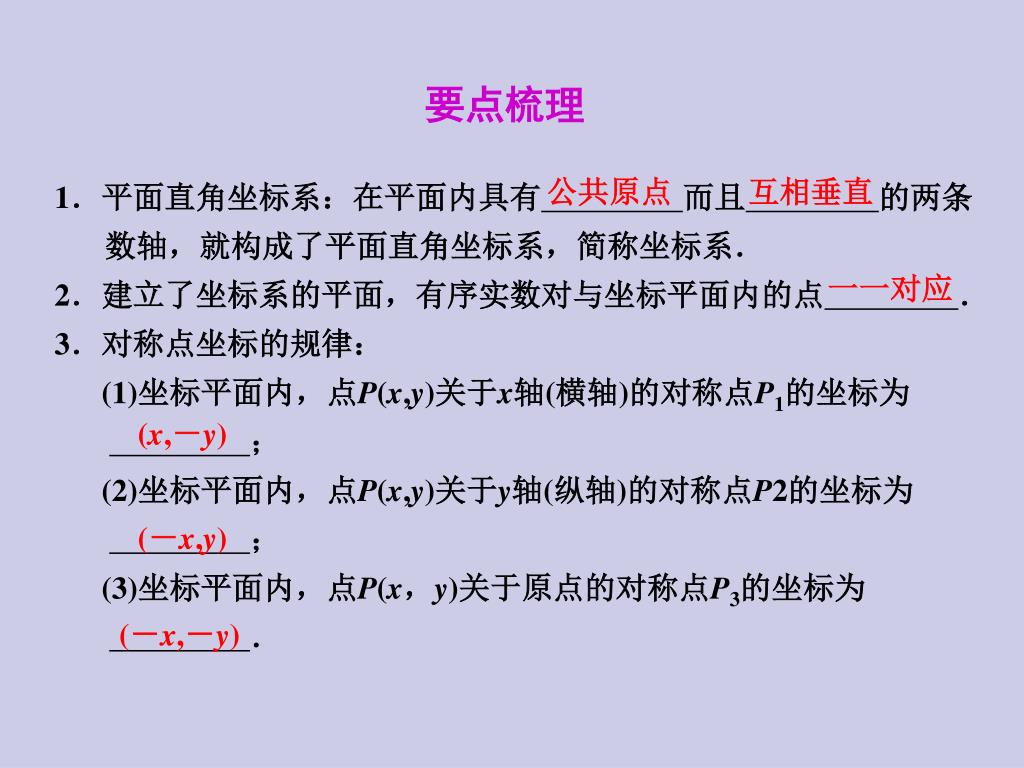

1.平面直角坐标系:在平面内具有而且的两条数轴,就构成了平面直角坐标系,简称坐标系.1.平面直角坐标系:在平面内具有而且的两条数轴,就构成了平面直角坐标系,简称坐标系. 2.建立了坐标系的平面,有序实数对与坐标平面内的点. 3.对称点坐标的规律: (1)坐标平面内,点P(x,y)关于x轴(横轴)的对称点P1的坐标为 ; (2)坐标平面内,点P(x,y)关于y轴(纵轴)的对称点P2的坐标为 ; (3)坐标平面内,点P(x,y)关于原点的对称点P3的坐标为 . 要点梳理 互相垂直 公共原点 一一对应 (x,-y) (-x,y) (-x,-y)

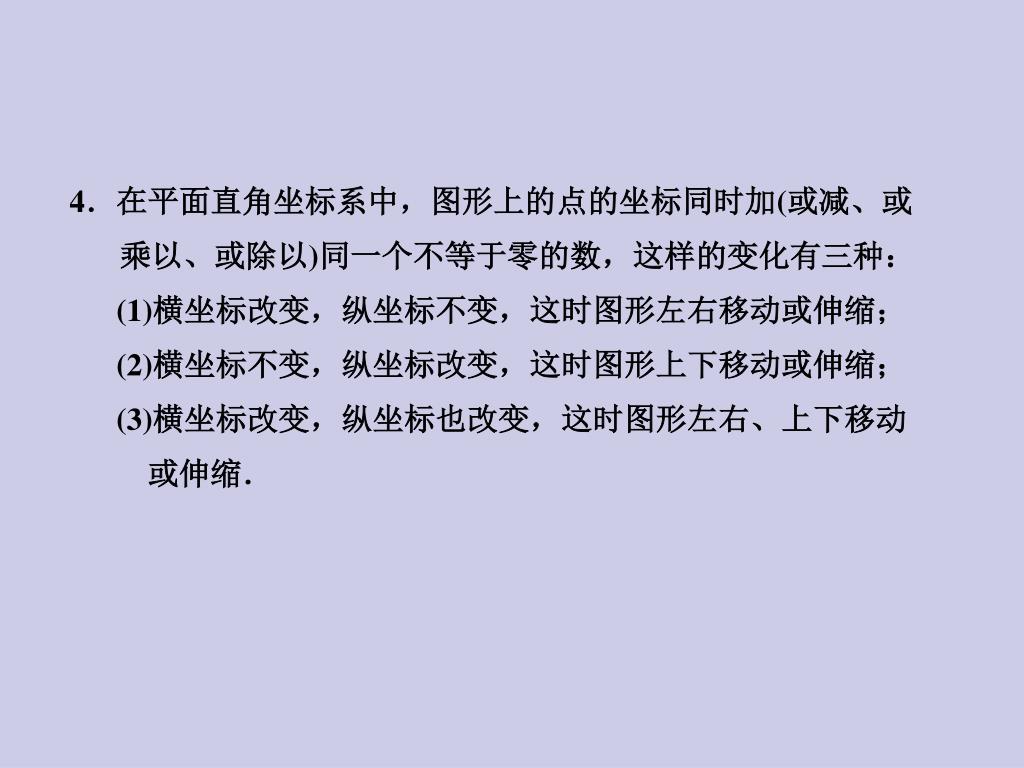

4.在平面直角坐标系中,图形上的点的坐标同时加(或减、或乘以、或除以)同一个不等于零的数,这样的变化有三种:4.在平面直角坐标系中,图形上的点的坐标同时加(或减、或乘以、或除以)同一个不等于零的数,这样的变化有三种: (1)横坐标改变,纵坐标不变,这时图形左右移动或伸缩; (2)横坐标不变,纵坐标改变,这时图形上下移动或伸缩; (3)横坐标改变,纵坐标也改变,这时图形左右、上下移动 或伸缩.

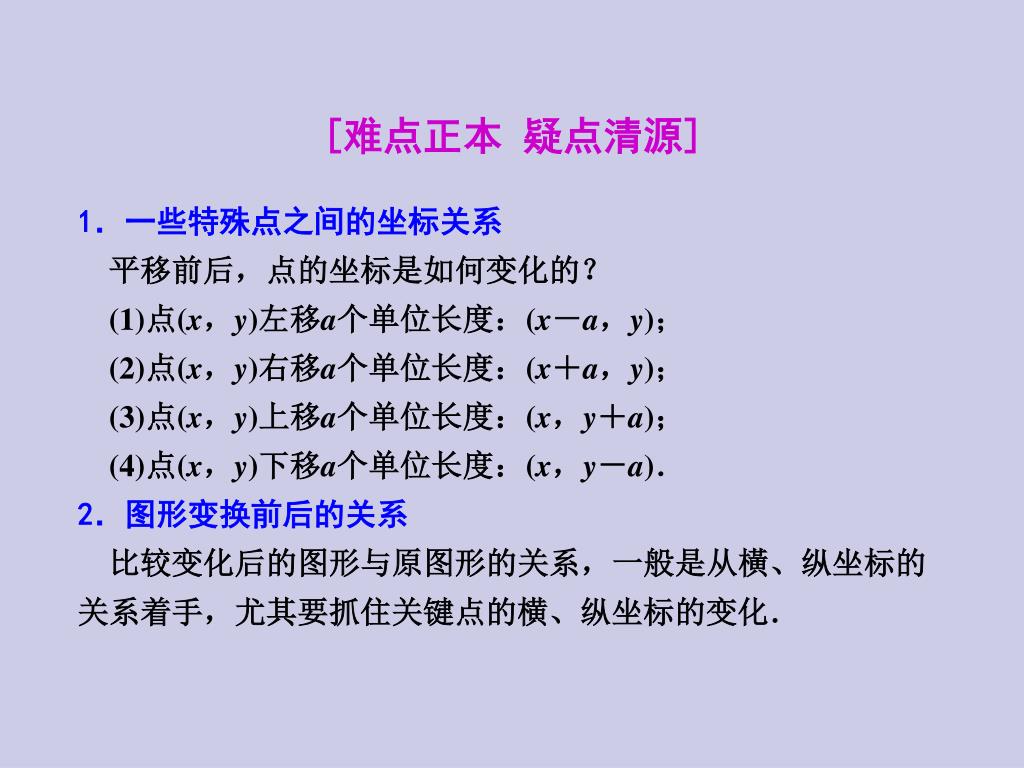

1.一些特殊点之间的坐标关系 平移前后,点的坐标是如何变化的? (1)点(x,y)左移a个单位长度:(x-a,y); (2)点(x,y)右移a个单位长度:(x+a,y); (3)点(x,y)上移a个单位长度:(x,y+a); (4)点(x,y)下移a个单位长度:(x,y-a). 2.图形变换前后的关系 比较变化后的图形与原图形的关系,一般是从橫、纵坐标的关系着手,尤其要抓住关键点的横、纵坐标的变化. [难点正本 疑点清源]

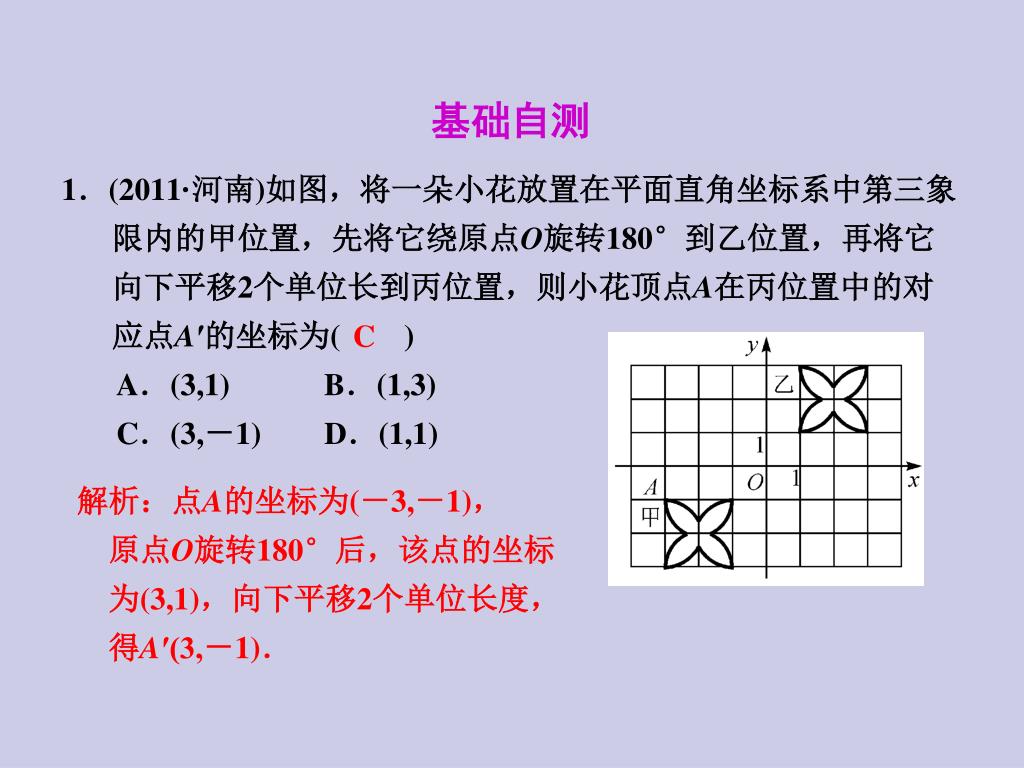

1.(2011·河南)如图,将一朵小花放置在平面直角坐标系中第三象限内的甲位置,先将它绕原点O旋转180°到乙位置,再将它向下平移2个单位长到丙位置,则小花顶点A在丙位置中的对应点A′的坐标为()1.(2011·河南)如图,将一朵小花放置在平面直角坐标系中第三象限内的甲位置,先将它绕原点O旋转180°到乙位置,再将它向下平移2个单位长到丙位置,则小花顶点A在丙位置中的对应点A′的坐标为() A.(3,1) B.(1,3) C.(3,-1) D.(1,1) 解析:点A的坐标为(-3,-1), 原点O旋转180°后,该点的坐标 为(3,1),向下平移2个单位长度, 得A′(3,-1). 基础自测 C

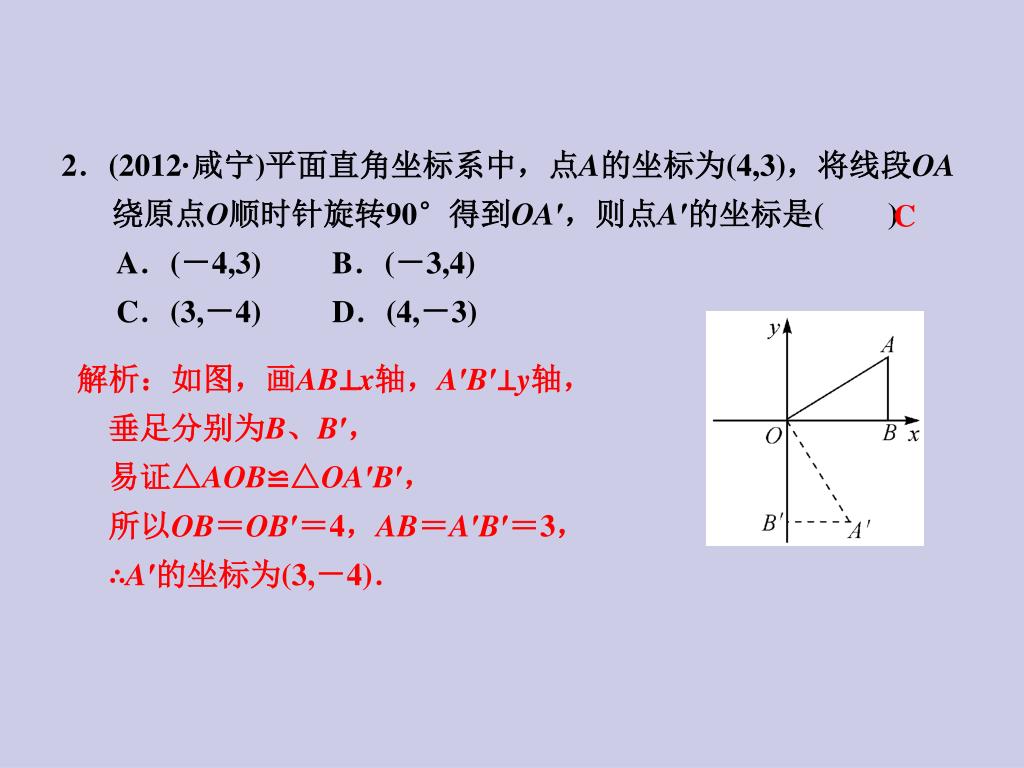

2.(2012·咸宁)平面直角坐标系中,点A的坐标为(4,3),将线段OA绕原点O顺时针旋转90°得到OA′,则点A′的坐标是()2.(2012·咸宁)平面直角坐标系中,点A的坐标为(4,3),将线段OA绕原点O顺时针旋转90°得到OA′,则点A′的坐标是() A.(-4,3) B.(-3,4) C.(3,-4) D.(4,-3) 解析:如图,画AB⊥x轴,A′B′⊥y轴, 垂足分别为B、B′, 易证△AOB≌△OA′B′, 所以OB=OB′=4,AB=A′B′=3, ∴A′的坐标为(3,-4). C

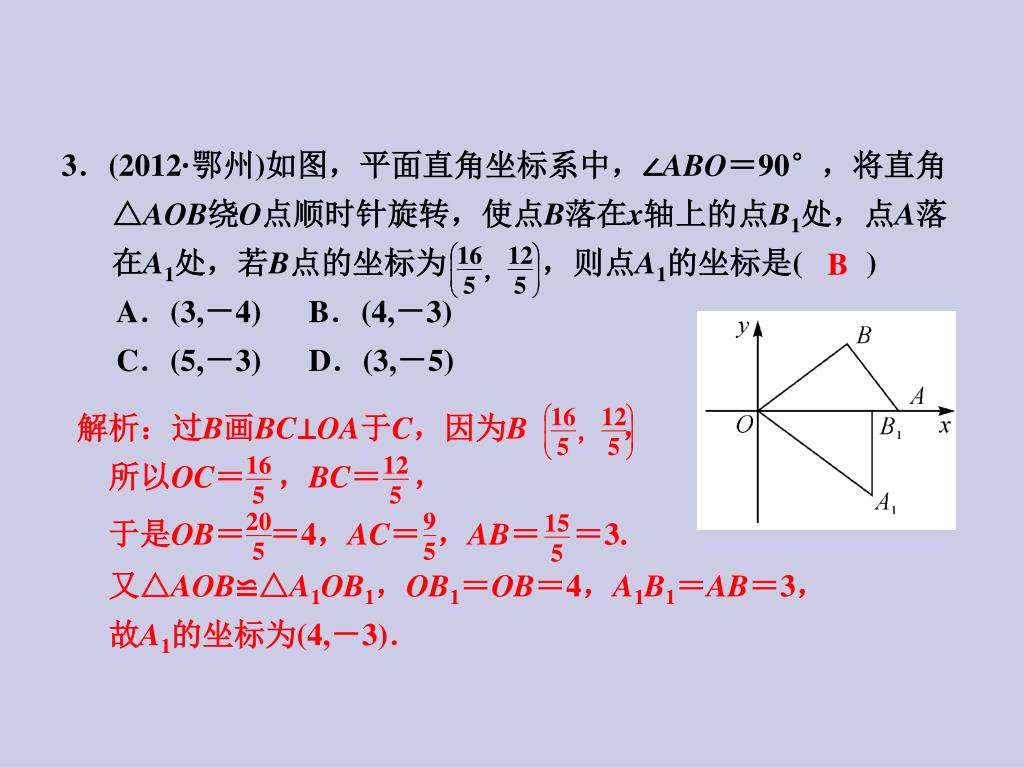

3.(2012·鄂州)如图,平面直角坐标系中,∠ABO=90°,将直角△AOB绕O点顺时针旋转,使点B落在x轴上的点B1处,点A落在A1处,若B点的坐标为 ,则点A1的坐标是() A.(3,-4) B.(4,-3) C.(5,-3) D.(3,-5) 解析:过B画BC⊥OA于C,因为B , 所以OC= ,BC= , 于是OB= =4,AC= ,AB= =3. 又△AOB≌△A1OB1,OB1=OB=4,A1B1=AB=3, 故A1的坐标为(4,-3). B

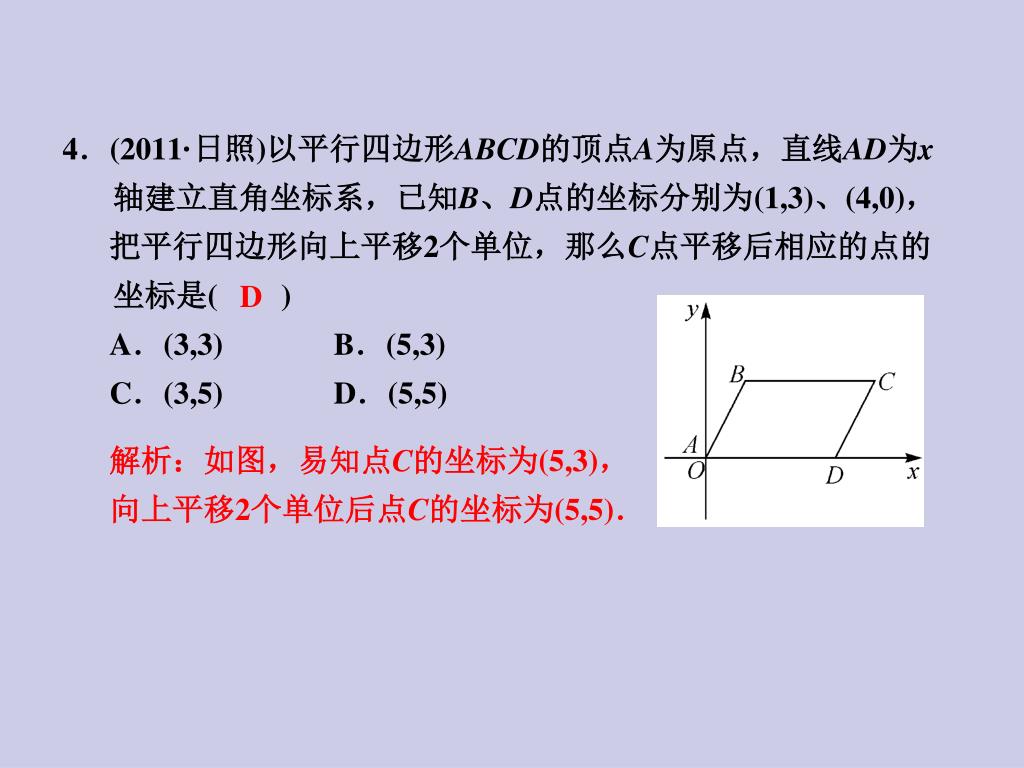

4.(2011·日照)以平行四边形ABCD的顶点A为原点,直线AD为x轴建立直角坐标系,已知B、D点的坐标分别为(1,3)、(4,0),4.(2011·日照)以平行四边形ABCD的顶点A为原点,直线AD为x轴建立直角坐标系,已知B、D点的坐标分别为(1,3)、(4,0), 把平行四边形向上平移2个单位,那么C点平移后相应的点的坐标是() A.(3,3) B.(5,3) C.(3,5) D.(5,5) 解析:如图,易知点C的坐标为(5,3), 向上平移2个单位后点C的坐标为(5,5). D

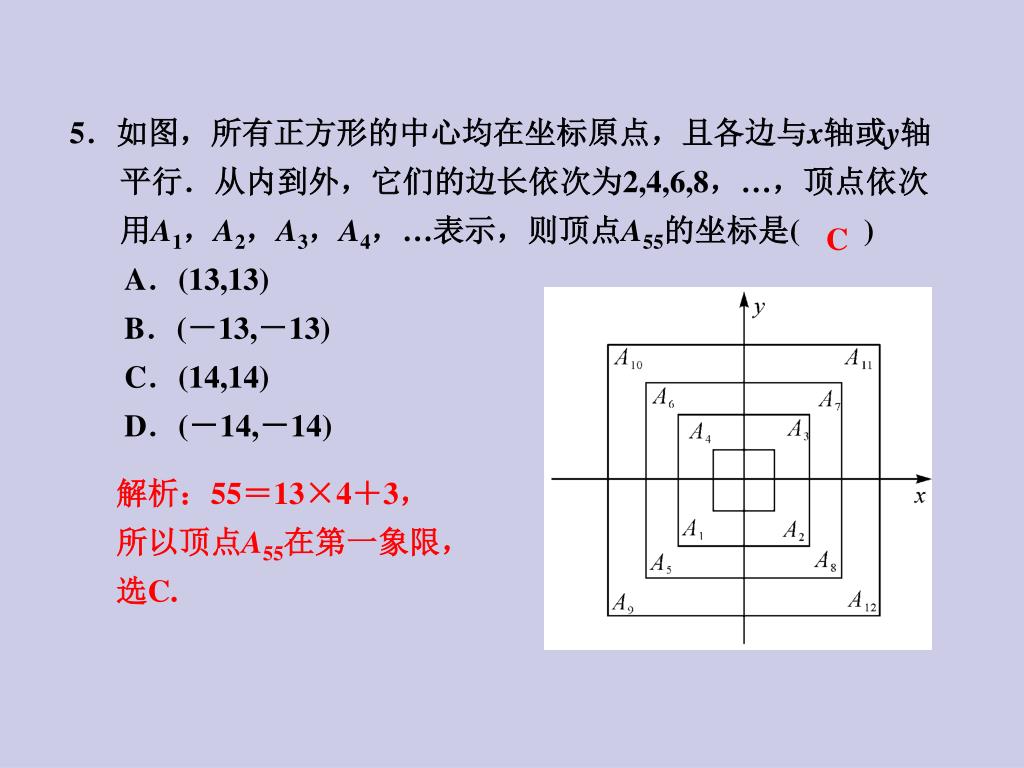

5.如图,所有正方形的中心均在坐标原点,且各边与x轴或y轴平行.从内到外,它们的边长依次为2,4,6,8,…,顶点依次用A1,A2,A3,A4,…表示,则顶点A55的坐标是()5.如图,所有正方形的中心均在坐标原点,且各边与x轴或y轴平行.从内到外,它们的边长依次为2,4,6,8,…,顶点依次用A1,A2,A3,A4,…表示,则顶点A55的坐标是() A.(13,13) B.(-13,-13) C.(14,14) D.(-14,-14) 解析:55=13×4+3, 所以顶点A55在第一象限, 选C. C

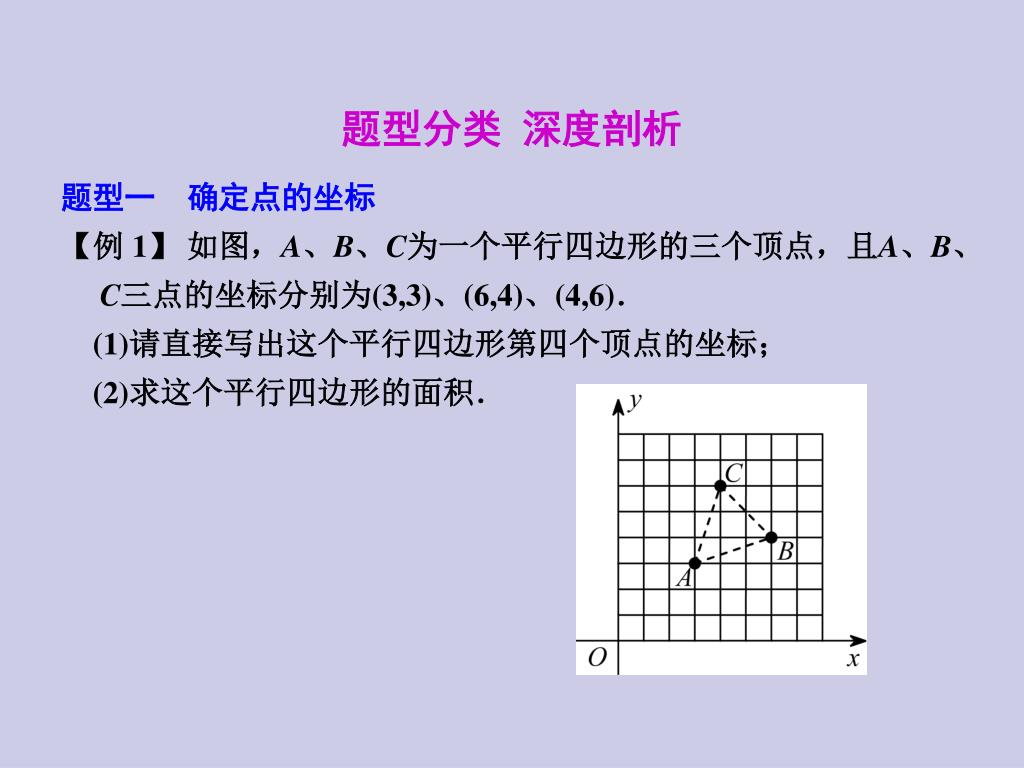

题型一 确定点的坐标 【例 1】 如图,A、B、C为一个平行四边形的三个顶点,且A、B、C三点的坐标分别为(3,3)、(6,4)、(4,6). (1)请直接写出这个平行四边形第四个顶点的坐标; (2)求这个平行四边形的面积. 题型分类 深度剖析

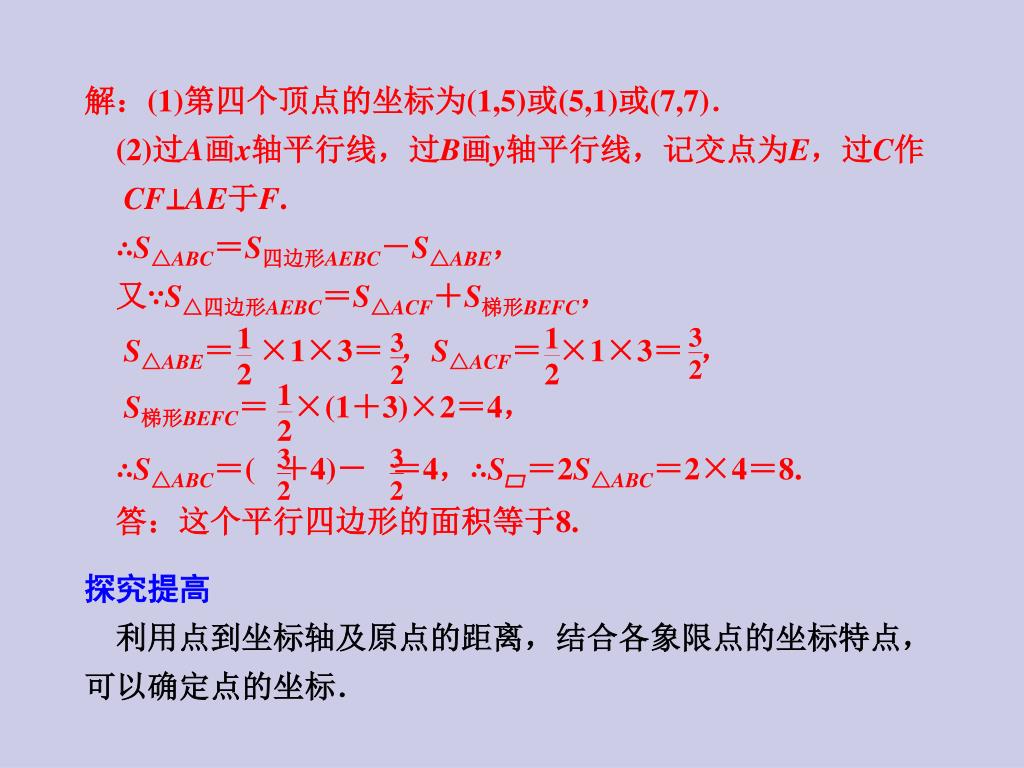

解:(1)第四个顶点的坐标为(1,5)或(5,1)或(7,7). (2)过A画x轴平行线,过B画y轴平行线,记交点为E,过C作 CF⊥AE于F. ∴S△ABC=S四边形AEBC-S△ABE, 又∵S△四边形AEBC=S△ACF+S梯形BEFC, S△ABE= ×1×3= ,S△ACF= ×1×3= , S梯形BEFC= ×(1+3)×2=4, ∴S△ABC=( +4)- =4,∴S▱=2S△ABC=2×4=8. 答:这个平行四边形的面积等于8. 探究提高 利用点到坐标轴及原点的距离,结合各象限点的坐标特点, 可以确定点的坐标.

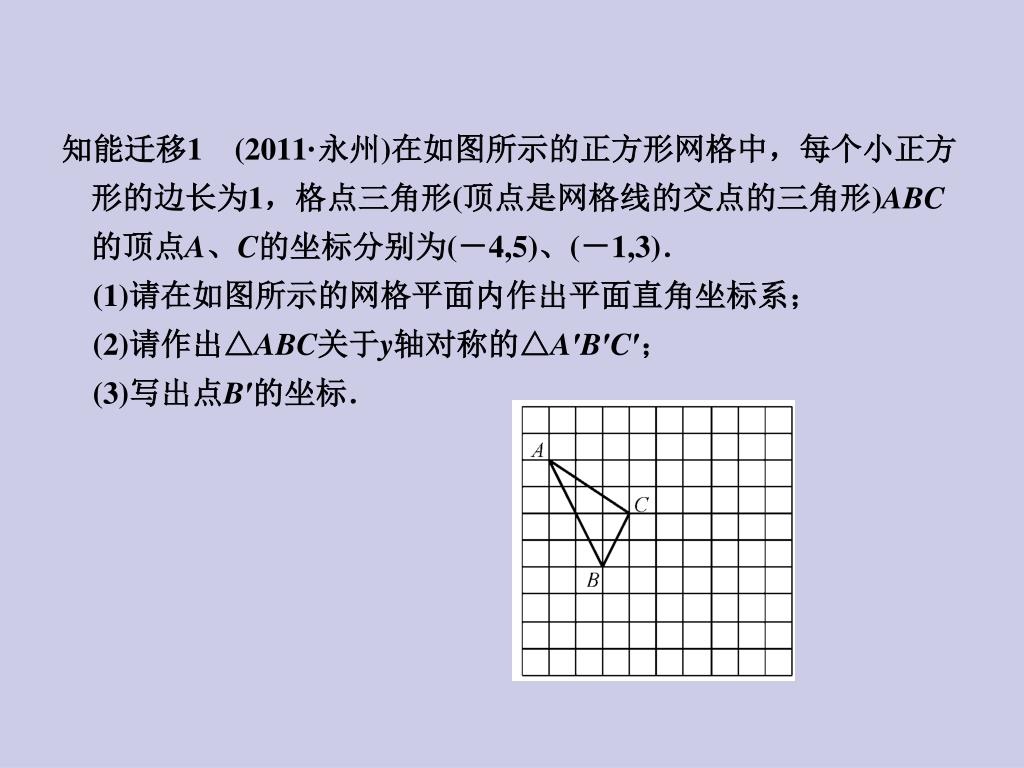

知能迁移1(2011·永州)在如图所示的正方形网格中,每个小正方形的边长为1,格点三角形(顶点是网格线的交点的三角形)ABC的顶点A、C的坐标分别为(-4,5)、(-1,3).知能迁移1(2011·永州)在如图所示的正方形网格中,每个小正方形的边长为1,格点三角形(顶点是网格线的交点的三角形)ABC的顶点A、C的坐标分别为(-4,5)、(-1,3). (1)请在如图所示的网格平面内作出平面直角坐标系; (2)请作出△ABC关于y轴对称的△A′B′C′; (3)写出点B′的坐标.

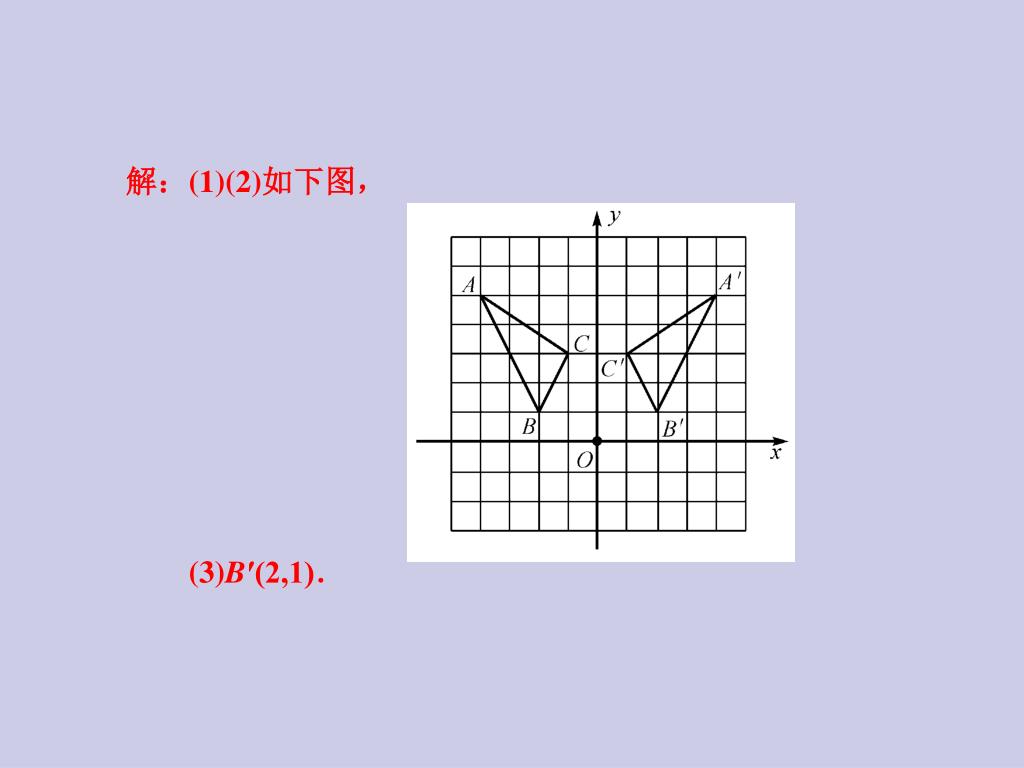

解:(1)(2)如下图, (3)B′(2,1).

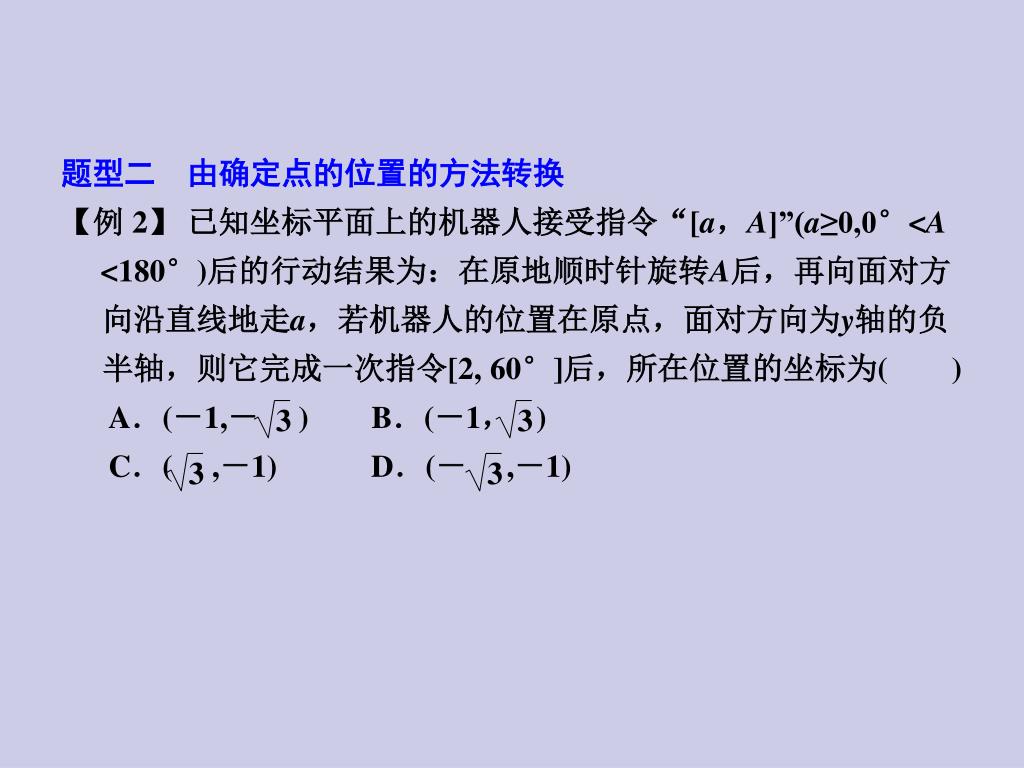

题型二 由确定点的位置的方法转换 【例 2】 已知坐标平面上的机器人接受指令“[a,A]”(a≥0,0°<A <180°)后的行动结果为:在原地顺时针旋转A后,再向面对方向沿直线地走a,若机器人的位置在原点,面对方向为y轴的负半轴,则它完成一次指令[2, 60°]后,所在位置的坐标为() A.(-1,- ) B.(-1, ) C.( ,-1) D.(- ,-1)
>> 解题示范——规范步骤,该得的分,一分不丢! 解:如图,过P作PM⊥y轴于M,在Rt△POM中, ∠MOP=60°, ∴∠OPM=30°. ∴OM= OP=1, PM= = = . 又∵点P在第三象限, ∴P(- ,-1),故选D.

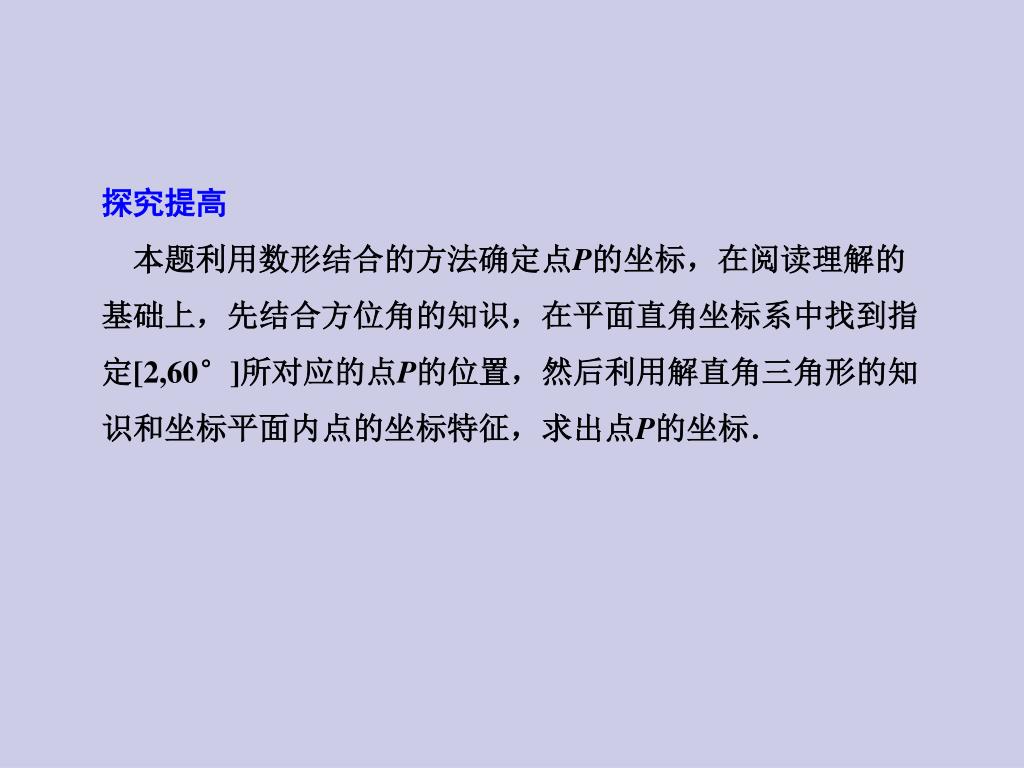

探究提高 本题利用数形结合的方法确定点P的坐标,在阅读理解的基础上,先结合方位角的知识,在平面直角坐标系中找到指定[2,60°]所对应的点P的位置,然后利用解直角三角形的知识和坐标平面内点的坐标特征,求出点P的坐标.

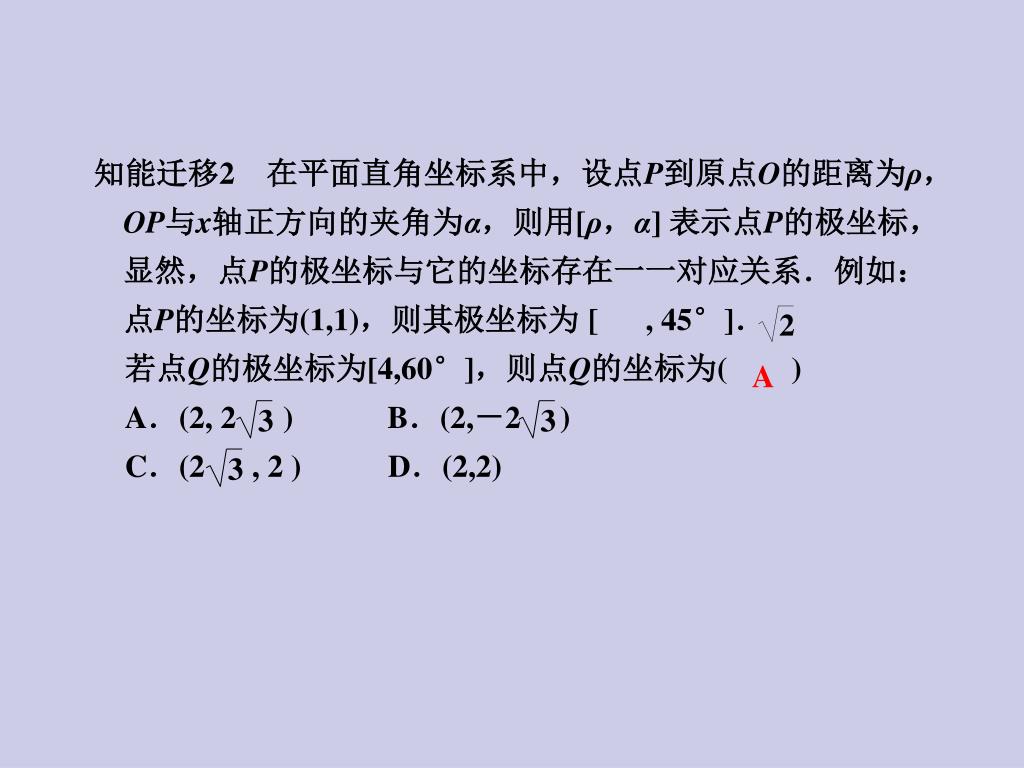

知能迁移2 在平面直角坐标系中,设点P到原点O的距离为ρ,OP与x轴正方向的夹角为α,则用[ρ,α] 表示点P的极坐标,显然,点P的极坐标与它的坐标存在一一对应关系.例如:点P的坐标为(1,1),则其极坐标为 [ , 45°]. 若点Q的极坐标为[4,60°],则点Q的坐标为() A.(2, 2 ) B.(2,-2 ) C.(2 , 2 )D.(2,2) A

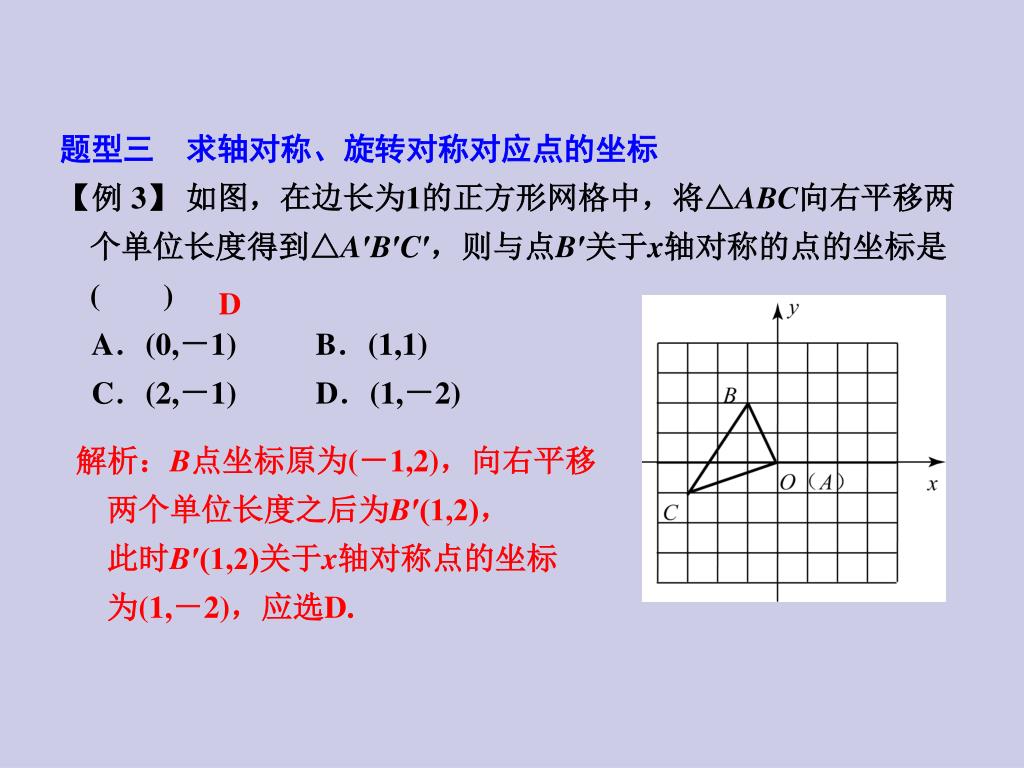

题型三 求轴对称、旋转对称对应点的坐标 【例 3】 如图,在边长为1的正方形网格中,将△ABC向右平移两个单位长度得到△A′B′C′,则与点B′关于x轴对称的点的坐标是() A.(0,-1)B.(1,1) C.(2,-1)D.(1,-2) 解析:B点坐标原为(-1,2),向右平移 两个单位长度之后为B′(1,2), 此时B′(1,2)关于x轴对称点的坐标 为(1,-2),应选D. D

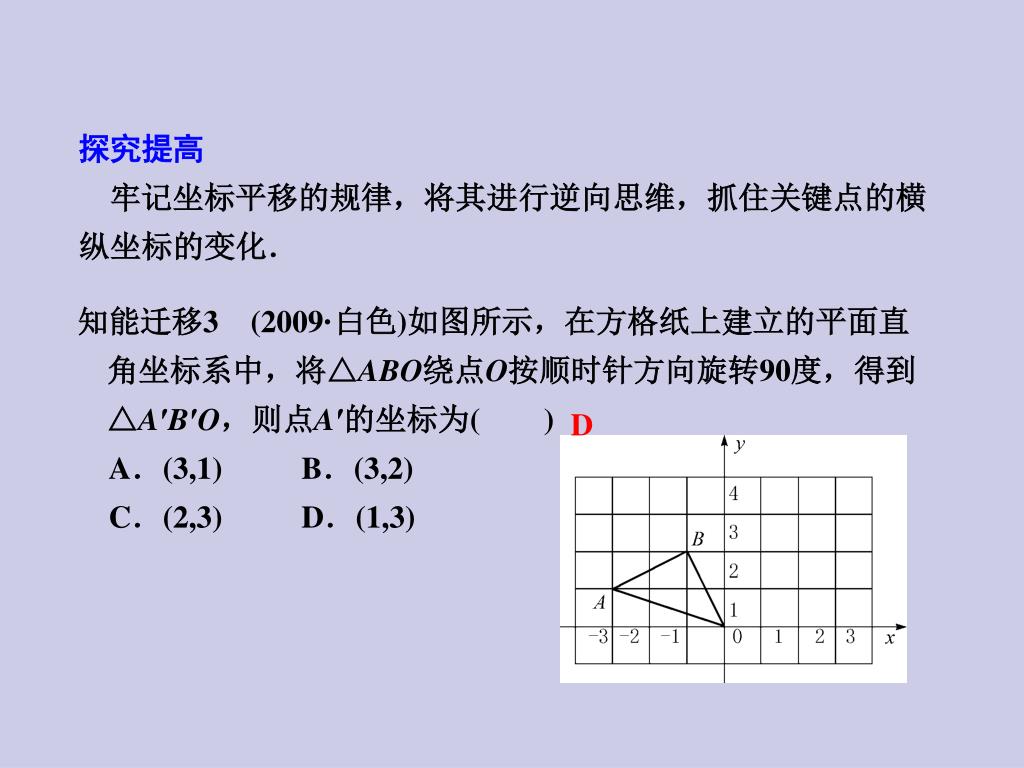

知能迁移3(2009·白色)如图所示,在方格纸上建立的平面直角坐标系中,将△ABO绕点O按顺时针方向旋转90度,得到△A′B′O,则点A′的坐标为()知能迁移3(2009·白色)如图所示,在方格纸上建立的平面直角坐标系中,将△ABO绕点O按顺时针方向旋转90度,得到△A′B′O,则点A′的坐标为() A.(3,1) B.(3,2) C.(2,3)D.(1,3) 探究提高 牢记坐标平移的规律,将其进行逆向思维,抓住关键点的横纵坐标的变化. D

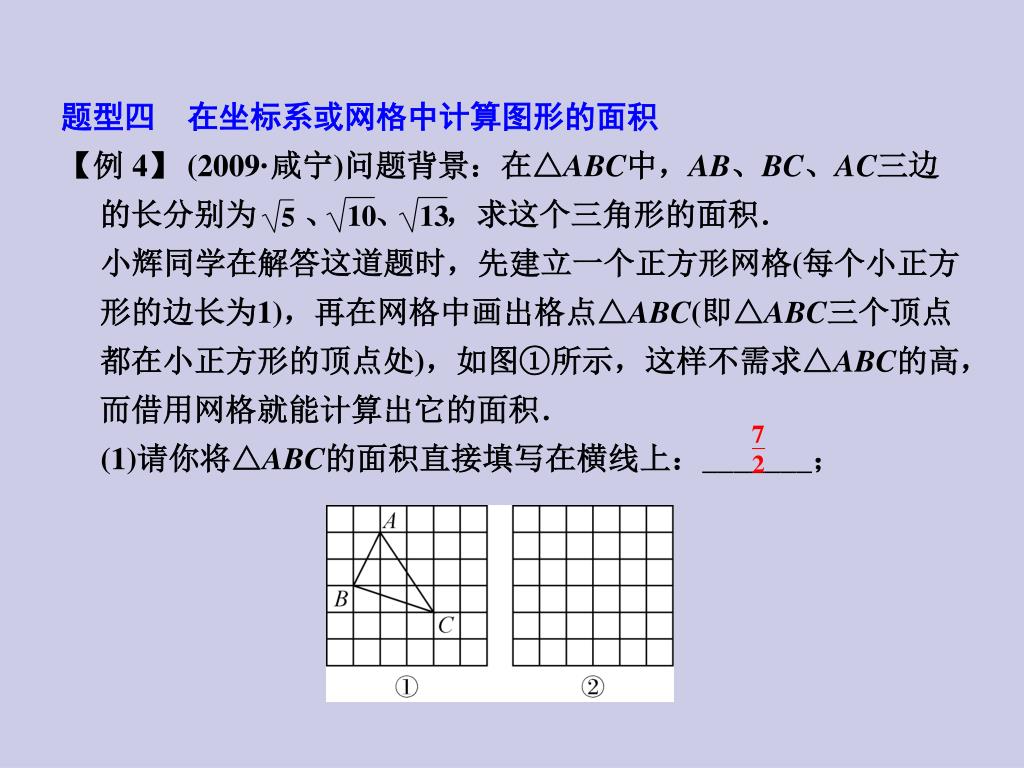

题型四 在坐标系或网格中计算图形的面积 【例 4】 (2009·咸宁)问题背景:在△ABC中,AB、BC、AC三边的长分别为 、 、 ,求这个三角形的面积. 小辉同学在解答这道题时,先建立一个正方形网格(每个小正方形的边长为1),再在网格中画出格点△ABC(即△ABC三个顶点都在小正方形的顶点处),如图①所示,这样不需求△ABC的高,而借用网格就能计算出它的面积. (1)请你将△ABC的面积直接填写在横线上:_______;
(2)我们把上述求△ABC的面积的方法叫做构图法,若△ABC三边的长分别为 a、2 a、 a(a>0),请利用图②的正方形网格(每个小正方形的边长为a)画出相应的△ABC,并求出它的面积; (3)△ABC三边的长分别为 、 、2 (m>0,n>0且m≠n),试运用构图法求出这三角形的面积. 解:△ABC如图(2)所示(位置不唯一). S△ABC=2a×4a- ×a×2a- ×2a×2a- a×4a=3a2. 解:构造△ABC如图(3)所示(未在试卷上画出相应图形 不扣分),S△ABC=3m×4n- ×m×4n- ×3m×2n- ×2m×2n=12mn-2mn-3mn-2mn=5mn.

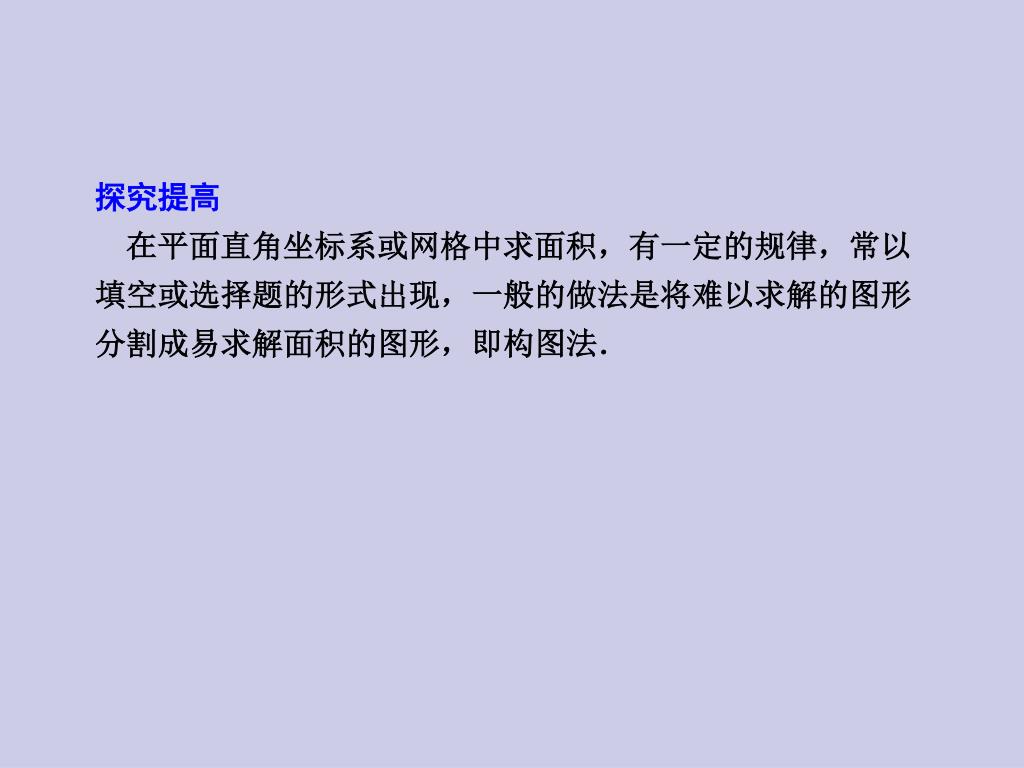

探究提高 在平面直角坐标系或网格中求面积,有一定的规律,常以填空或选择题的形式出现,一般的做法是将难以求解的图形分割成易求解面积的图形,即构图法.
知能迁移4 已知点A(-1,4),B(2,2),C(4,-1),则△ABC的面积是_______.知能迁移4 已知点A(-1,4),B(2,2),C(4,-1),则△ABC的面积是_______. 解析:如图:S△ABC=5×5- ×5×5- ×3×2-2×2- ×2×3=25-22.5=2.5 2.5
23.错误确定平移变换后点的坐标 试题 如图,一个粒子在第一象限内移动,在第一分钟内它从原点移动到(1,0),而后接着按图所示,在x轴、y轴平行方向移动,每分钟移动1个单位,那么在1989分钟后,这个粒子所处位置为() A.(35,44) B.(36,45) C.(45,36) D.(44,35) 易错警示
学生答案展示C 剖析 粒子的移动,也可以看作是粒子的平移,像这个数据较大的情形,需要通过观察某些特殊点的坐标与运动时间来探究其蕴藏的规律.首先我们来看看当粒子移动到坐标轴上时的情形: 坐标(1,0),(2,0),(3,0)对应时间为1分,8分,9分; 坐标(4,0),(5,0),(6,0)…对应时间为24分,25分,26分…; 坐标(0,1),(0,2),(0,3)对应时间为3分,4分,15分; 坐标(0,4),(0,5),(0,6)…对应时间为16分,35分,36分…;

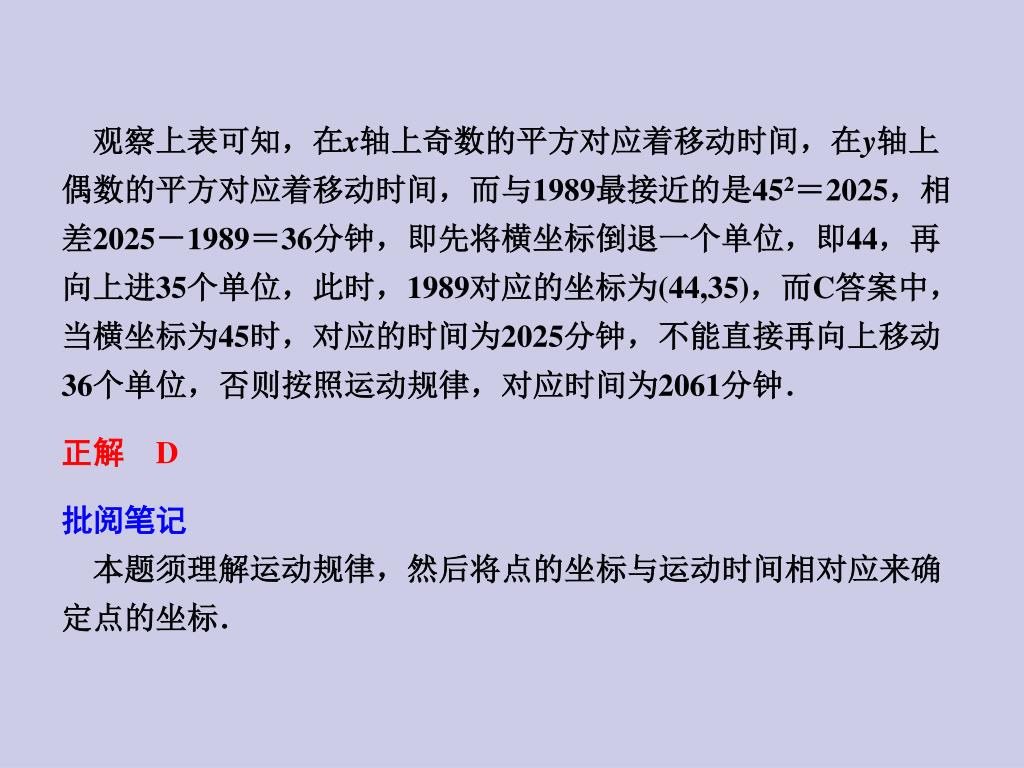

观察上表可知,在x轴上奇数的平方对应着移动时间,在y轴上偶数的平方对应着移动时间,而与1989最接近的是452=2025,相差2025-1989=36分钟,即先将横坐标倒退一个单位,即44,再向上进35个单位,此时,1989对应的坐标为(44,35),而C答案中,当横坐标为45时,对应的时间为2025分钟,不能直接再向上移动36个单位,否则按照运动规律,对应时间为2061分钟.观察上表可知,在x轴上奇数的平方对应着移动时间,在y轴上偶数的平方对应着移动时间,而与1989最接近的是452=2025,相差2025-1989=36分钟,即先将横坐标倒退一个单位,即44,再向上进35个单位,此时,1989对应的坐标为(44,35),而C答案中,当横坐标为45时,对应的时间为2025分钟,不能直接再向上移动36个单位,否则按照运动规律,对应时间为2061分钟. 正解 D 批阅笔记 本题须理解运动规律,然后将点的坐标与运动时间相对应来确定点的坐标.

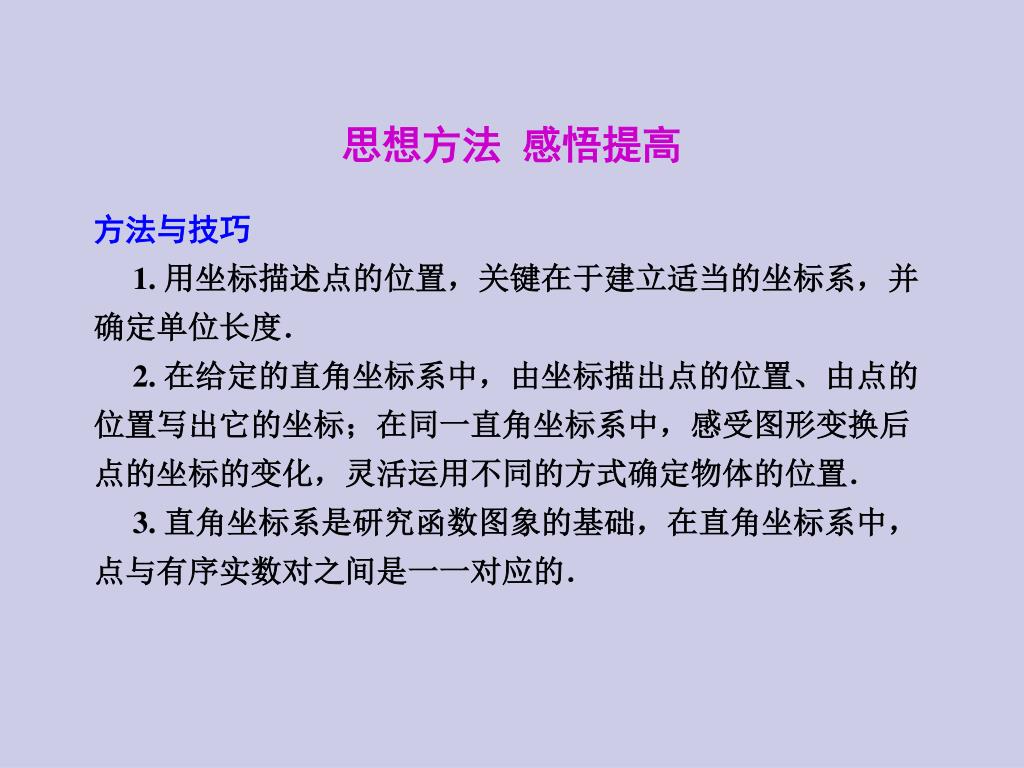

方法与技巧 1. 用坐标描述点的位置,关键在于建立适当的坐标系,并确定单位长度. 2. 在给定的直角坐标系中,由坐标描出点的位置、由点的位置写出它的坐标;在同一直角坐标系中,感受图形变换后点的坐标的变化,灵活运用不同的方式确定物体的位置. 3. 直角坐标系是研究函数图象的基础,在直角坐标系中,点与有序实数对之间是一一对应的. 思想方法 感悟提高

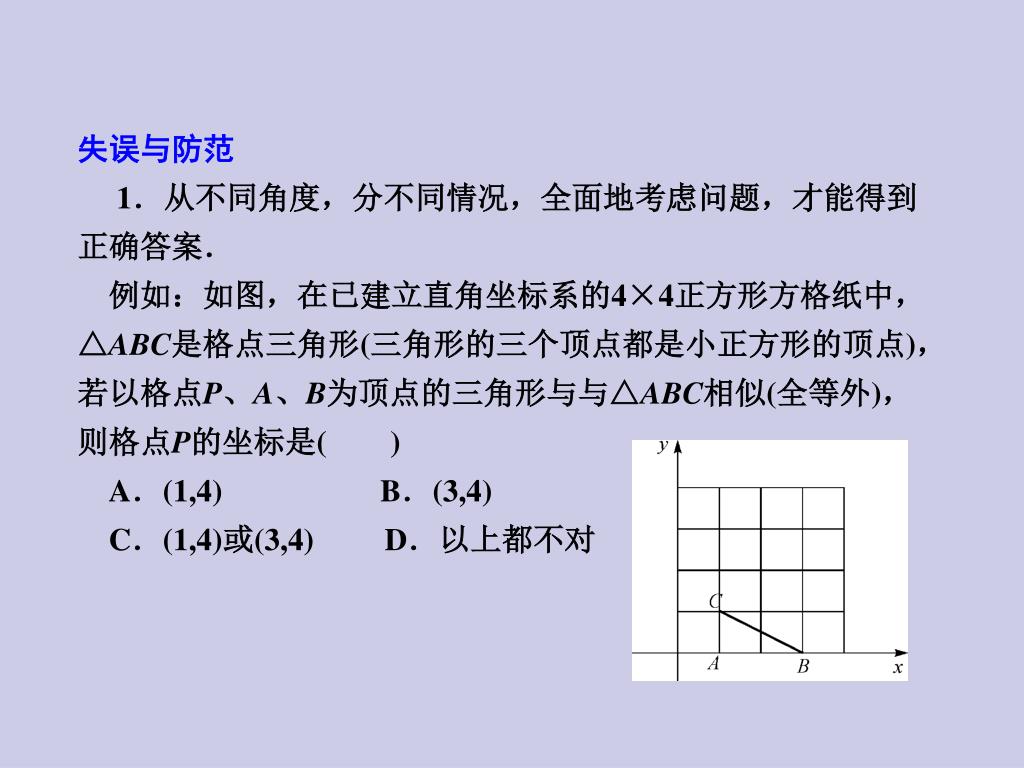

失误与防范 1.从不同角度,分不同情况,全面地考虑问题,才能得到正确答案. 例如:如图,在已建立直角坐标系的4×4正方形方格纸中, △ABC是格点三角形(三角形的三个顶点都是小正方形的顶点),若以格点P、A、B为顶点的三角形与与△ABC相似(全等外),则格点P的坐标是() A.(1,4)B.(3,4) C.(1,4)或(3,4) D.以上都不对

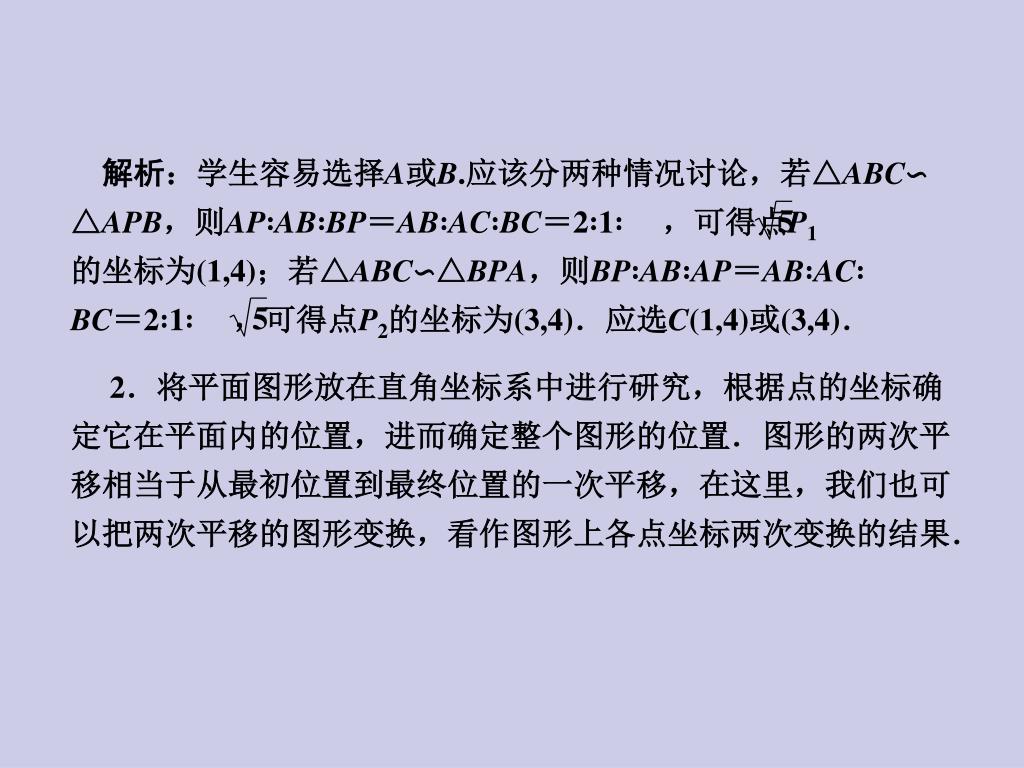

解析:学生容易选择A或B.应该分两种情况讨论,若△ABC∽解析:学生容易选择A或B.应该分两种情况讨论,若△ABC∽ △APB,则AP∶AB∶BP=AB∶AC∶BC=2∶1∶ ,可得点P1 的坐标为(1,4);若△ABC∽△BPA,则BP∶AB∶AP=AB∶AC∶ BC=2∶1∶ ,可得点P2的坐标为(3,4).应选C(1,4)或(3,4). 2.将平面图形放在直角坐标系中进行研究,根据点的坐标确 定它在平面内的位置,进而确定整个图形的位置.图形的两次平 移相当于从最初位置到最终位置的一次平移,在这里,我们也可 以把两次平移的图形变换,看作图形上各点坐标两次变换的结果.
