  1. مثال عملي(1) تصميم شبكة ري بالرذاذ - اذرع متنقلة

  2. المعطيات الأولية: - أرض مستطيلة الشكل مساحة = / 3 / هكتار - المحصول شعير - الاحتياج المائي الصافي في شهر الذروة= 769 م3 /هكتار - كفاءة الشبكة 75 % - معدل السقاية الواحدة بحدود = 350 م3 / هكتار - ميل الأرض 1 % - سرعة الرياح 3 م / ثا - التربة طميية ذات عامل نفاذية 12مم / سا المطلوب تصميم شبكة ري بالرذاذ ( أذرع متنقلة)

  3. حقل منتظم 150m 200m خزان

  4. خطوات الحل: 1- الاحتياج المائي الكلي في شهر الذروة: يساوي = 769 / 0.75 = 1025.3 م3 / هكتار / شهر 2 - المقنن المائي الكلي ل / ثا / هكتار: = الاحتياج المائي الكلي في شهر الذروة / 86.4*31 = 1025.3 / 86.4*31 = 0.38 ل / ثا / هكتار 3- عدد السقايات بالشهر: = الاحتياج المائي الشهري / معدل السقاية = 961.25/ 350= 2.9 ( 3 ) سقايات/ الشهر 4- الفترة الفاصلة بين الريات = 31 / 3 = ( 10 ) أيام 5- اختيار المرش: -تصريف المرش 0.98 م3 / سا - التباعد بين المرشات ( 12* 12 ) م - كثافة الرش 6.81 مم / سا >12مم/سا للتربة - الضاغط التشغيلي للمرش 2.5 بار - نصف قطر الرش 12.5 م

  5. مسطح الشبكة

  6. 6- عدد ساعات العمل في الموقع الواحد: = معدل السقاية ( مم ) / كثافة الرش ( مم/ سا) = 35 / 6.81 = 5.1 سا ( 5.5 ) سا 7-عدد المرشات العاملة في الموقع الواحد: = المساحة* المقنن المائي / ساعات العمل * تصريف المرش = 3* 0.36 / ( 5.5 / 24 ) * 0.98 / 3.6 = 18 مرش. 8-عدد المرشات العاملة في الجناح/ 6مرش/ 9 - عدد الأجنحة العاملة معاً 2 جناح 10 - عدد الورديات ( النقلات) في اليوم 2 نقلة 11- عدد المرشات العاملة في اليوم = 6* 2* 2 = 24 مرش 12- عدد الشرائح المروية في اليوم 4(شريحتين من كل جهة) 13 - يمكن ري كامل الأرض خلال 16 / 2 = 8 أيام

  7. التصميم الهيدروليكي للشبكة 1- تصميم أنبوب السقاية: Q =6*.98= 5.88 m3/hour نختار التصميم من جدول أنابيب P.V.C تحمل ضغط 6 بار كما يلي: Q=1.63 l/s تصريف الأنبوب ل / ثا D=50 mm القطر اللازم للأنبوب مم V=0.97 m / s سرعة الماء ضمن الأنبوب م / ثا J=0.0215m/m الضياعات في المتر الطولي م / م L= 66 m طول الأنبوب م N=6 F=0.438 h1=0.7 m الضياعات على طول الأنبوب م

  8. h1= 1.1 J* L *f h1= 0.0215 * 66 * 0.438 * 1.1 = 0.7 m J*L - تعبر عن قيمة الضياعات الطولية 1.1 - ثابت يعبر عن الضياعات المحلية و يساوي ( 10% من الضياعات الطولية ) f – عامل تخفيض الاحتكاك بسبب توزيع المياه على طول أنبوب السقاية ملاحظة :الفاقد على طول الأنبوب يجب أن لا تتجاوز قيمته10- 20% من الضاغط التشغيلي للمرش: 20% *hspr > h1 20% * 20 > 0.64 4 m > 0.7 m محقق

  9. 2- تصميم أنبوب التوزيع (الفرعي ): تحمل ضغط 10 بار: Q=5.88 m3 /h َQ=1.63 l / s D= 50 mm V= 1.02 m / s J= 0.0244 m /m L=90 m h2= 2.4 m h2=J * L * 1.1 h2= 0.0244 * 90 * 1.1= 2.4 m

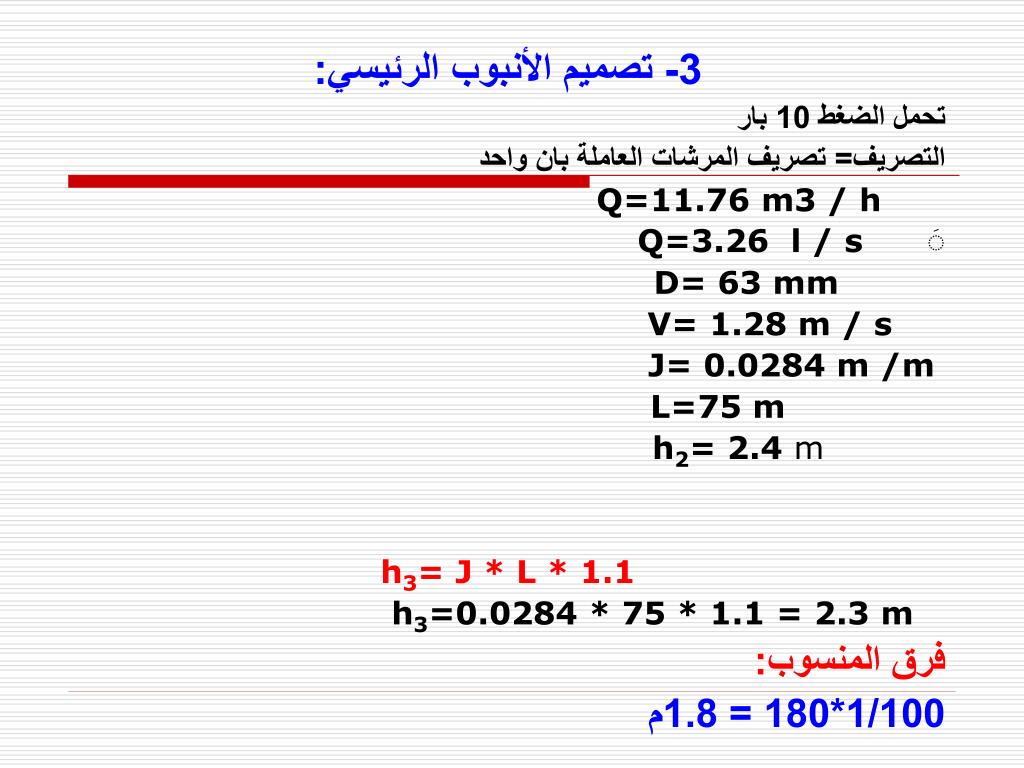

  10. 3- تصميم الأنبوب الرئيسي: تحمل الضغط 10 بار التصريف= تصريف المرشات العاملة بان واحد Q=11.76 m3 / h َQ=3.26 l / s D= 63 mm V= 1.28 m / s J= 0.0284 m /m L=75 m h2= 2.4 m h3= J * L * 1.1 h3=0.0284 * 75 * 1.1 = 2.3 m فرق المنسوب: 1/100*180 = 1.8م

  11. 4- تصميم المضخة الرفع المانومتري الإجمالي للمضخة ( H ): H = مجموع الفواقد الطولية و المحلية للأنابيب + ضاغط المرش +/- فرق المنسوب + فواقد مجموعة التحكم H =( h1+h2+h3)+hspr + 1.8 + hc H = ( 0.7 +2.4 + 2.3 ) + 25 + 1.8 + 5 H= 37.2 m نختار مضخة: رفعها بحدود H=40 m Q= 11.76 m3/hour =3.27 l/sec 5- استطاعة محرك المضخة: Hp= Q*H / 75*n1*n2 Hp=3.27 * 40/ 75 * 0.8 * 0.8 =2.73 Hp حيث :n1,n2 مردود المضخة ومردود المحرك على التوالي

  12. مخطط توزيع أنابيب الشبكة

  13. مثال عملي(2) تصميم شبكة ري بالرذاذ - مرشات صغيرة

  14. المعطيات الأولية: - أرض مستطيلة الشكل ابعادها (240*34) م بمساحة /8.1/هكتار - المحصول خضار شتوية - الاحتياج المائي الصافي في شهر الذروة= 823 م3 /هكتار - كفاءة الشبكة 80 % - معدل السقاية الواحدة بحدود = 250 م3 / هكتار - ميل الأرض + 1.5 % - سرعة الرياح 4 م / ثا - التربة طميية ذات عامل نفاذية 14مم / سا المطلوب تصميم شبكة ري بالرذاذ باستخدام المرشات الصغيرة

  15. 34m المخطط العام الحقل 240m بئر 13م3/ساعة

  16. خطوات الحل: 1- الاحتياج المائي الكلي في شهر الذروة: يساوي = 823 / 0.80 = 1028.75 م3 / هكتار / شهر 2- المقنن المائي الكلي ل / ثا / هكتار: = الاحتياج المائي الكلي في شهر الذروة / 86.4*31 = 1028.75 / 86.4*31 = 0.38 ل / ثا / هكتار 3- عدد السقايات بالشهر: = الاحتياج المائي الشهري / معدل السقاية = 1028.75/ 250= 4.1 ( 4 ) سقايات 4- الفترة الفاصلة بين الريات = 31 / 4 = ( 8) أيام 5- اختيار المرش: - تصريف المرش 160 ل/ سا - التباعد بين المرشات (4*4 ) م - كثافة الرش: 160/16 = 10 مم / سا - الضاغط التشغيلي للمرش 2 بار - نصف قطر الرش 5 م

  17. 34m مسطح الشبكة خط التوزيع خطوط السقاية الخط الرئيسي 240m بئر 13م3/ساعة

  18. 6- عدد ساعات العمل في الموقع الواحد: = معدل السقاية ( مم ) / كثافة الرش ( مم/ سا) = 25 / 10= 2.5 ساعة 7- عدد المرشات العاملة بآن واحد: = تصريف البئر / تصريف المرش = 13000 / 160=81 مرش 8- عدد ساعات التشغيل باليوم 10 ساعات - عدد الشرائح المروية في اليوم 10/2.5=4 مقاسم

  19. التصميم الهيدروليكي للشبكة 1- تصميم أنبوب السقاية: 160*8=1280 ل/سا نختار التصميم من جدول أنابيب P.E تحمل ضغط 4 بار كما يلي: Q=1.28 l / s التصريف ضمن الأنبوب ل / ثا D= 25 mm القطر اللازم للأنبوب مم J=0.055 m /m الضياعات في المتر الطولي م / م L= 34 m طول الأنبوب م h1=0.72 m الضياعات على طول الأنبوب

  20. h1= J* L *F * 1.1 h1= 0.055 * 34 * 0.35 * 1.1 = 0.72 m J*L - تعبر عن قيمة الضياعات الطولية 1.1 - ثابت يعبر عن الضياعات المحلية و يساوي( 10% من الضياعات الطولية ) F – عامل تخفيض الاحتكاك بسبب توزيع المياه على طول أنبوب السقاية ملاحظة : الفاقد على طول الأنبوب يجب أن لا تتجاوز قيمته 20% من الضاغط التشغيلي للمرش: 20% *hs > h1 20% * 20 > 0.72 4 m > 0.72 m محقق

  21. 2- تصميم أنبوب التوزيع (الفرعي ): تحمل ضغط 6 بار: َQ=5*1280=6400 I / s D= 50 mm V= 1.45 m / s J= 0.05 m / m h2= 0.48m h2=J * L * 1.1 h2= 0.05 * 20 *0.44*1.1= 0.48m

  22. 3- تصميم الأنبوب الرئيسي: تحمل ضغط 6 بار له نفس مواصفات أنبوب التوزيع التصريف= تصريف البئر=13 م3/سا القطر المناسب 75 مم طول الخط =240 - 20 =220 م فاقد الاحتكاك 0.02م/م.ط السرعة 1.1م/ثا أما الفاقد الإجمالي على طول الأنبوب: h3= J * L * 1.1 h3=0.02 * 220 * 1.1 = 4.85 m 4- فرق المنسوب: 1.5/100 *240= 3.6 م

  23. 4- تصميم المضخة الرفع المانومتري الإجمالي للمضخة ( H ): H = مجموع الفواقد الطولية و المحلية للأنابيب + ضاغط المرش +/- فرق المنسوب + فواقد مجموعة التحكم H =( h1+h2+h3)+hspr + 0 + hc H = ( 0.72 + .48 +4.85 ) + 20 + 3.6 + 7 = 36.7 نختار مضخة رفعها بحدود : H=40 m Q= 13m3 / hour 5- استطاعة محرك المضخة: Hp= Q*H / 75*n1*n2 Hp=3.6 * 40 / 75 * 0.8 * 0.8 =3 Hp تحويل الى K.W3/1.34= 2.28: حيث :n1,n2 مردود المضخة ومردود المحرك على التوالي

  24. جدول عوامل تخفيض الضغطN:عدد الموزعات F:عامل التخفيض
