  1. Determinación del Etanol en Aire Espirado. • Fundamentos • Tecnología de medida • Otros aspectos técnicos • 1 de 42 Páginas

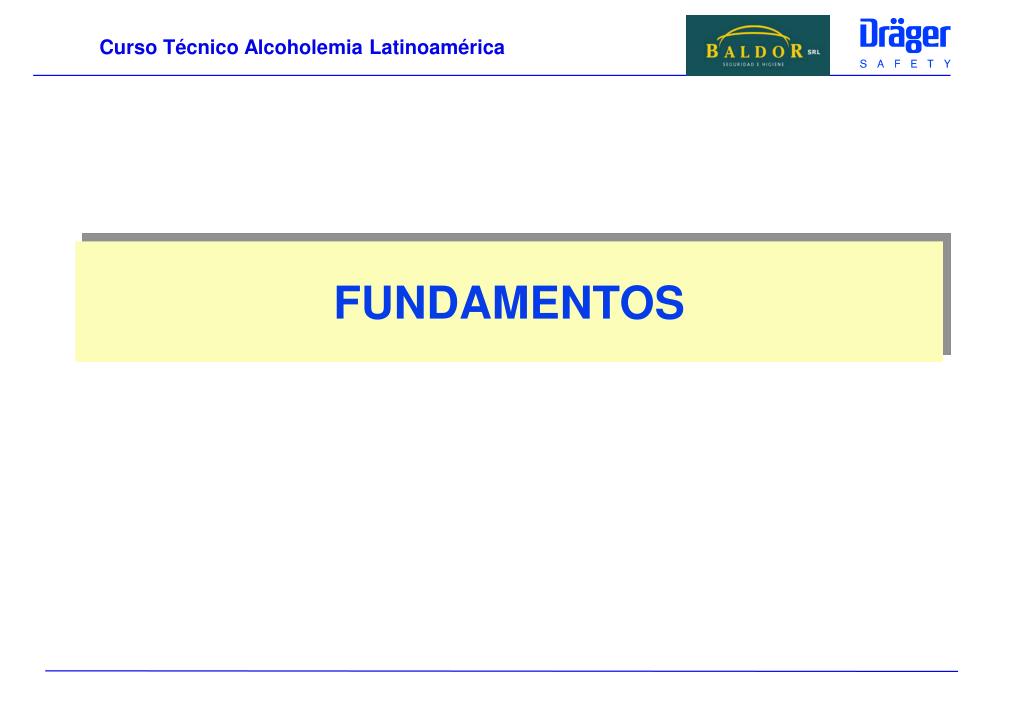

  2. FUNDAMENTOS

  3. El alcohol en el cuerpo. • La ley de Henry • Estudio el comportamiento de una sustancia volátil en una disolución. • Cuando introducimos alcohol en agua, este se disuelve en el, tendiendo una parte a escapar de la disolución en forma de gas. Esto puede ser detectado por el olor a alcohol. • Si esta disolución la introducimos en una botella sin llenarla y tapamos la botella , • La concentración de alcohol en el aire de la botella crecerá hasta llegar a un valor máximo que permanecerá constante.

  4. La ley de HENRY (II) • “CUANDO UNA SOLUCIÓN ACUOSA DE UN COMPONENTE VOLÁTIL ALCANZA UN EQUILIBRIO CON EL AIRE, EXISTE UNA PROPORCIÓN FIJA ENTRE LAS CONCENTRACIONES DE ESTE COMPONENTE EN EL AIRE Y EN LA DISOLUCIÓN, PARA UNA TEMPERATURA DETERMINADA”1 • La concentración en el aire dependerá: • Temperatura del sistema. • La concentración de alcohol en la disolución.

  5. Cuando una solución en agua. De un componente volátil. Llega a un equilibrio con el aire Existe una relación fija entre la concentración de la solución en el aire y la solución. Siendo constante para una temperatura dada. Sangre. Alcohol. Pulmones. Proporción 2000:1 La temperatura corporal es constante. Correspondencia con el cuerpo Humano.

  6. El Proceso Respiratorio. • En los alvéolos tiene lugar la transferencia de gases entre la sangre y el aire. • El volumen de aire inspirado es de 500 ml que puede llegar a 3 L o más si la inspiración es profunda. • Al espirar, el primer aire no ha estado en contacto con la sangre, solo la parte final. • Lo que nos interesa para la determinación del alcohol en la sangre.

  7. INTERCAMBIO RESPIRATORIO • INHALACIÓN-----EXHALACIÓN • 21 % OXIGENO 17 % • 0,04 % CO2 4,04% • 78 % NITRÓGENO 78% • 0,96% GASES NOBLES 0,96%.....

  8. Correlación entre Concentración de Etanol en Sangre y aliento. • 1927 Se considera por primera vez. Se establece una relación entre el aliento y la orina. • 1930 Liljestran y Linde establecen el valor aprox. De 2.000: 1. • 1950 Harger, Forney y Barnes establecen 2.100:1. Valor que Dräger considera correcto. • Variaciones entre 2.300 y 2.100 en los estudios científicos. • Correlación legal en España: 1: 2.000.

  9. Estudio del Dr.. Juan Carlos G. Luque.(DGT). Ingesta alcohólica con 36 voluntarios. Control de Medida de distintos modelos de equipos con el análisis de sangre por dos laboratorios distintos, analizados por cromatografía de gases. Resultado: un alto nivel de correlación entre los resultados en sangre y en aire espirado. en algunos casos diferencias mayores entre dos análisis de sangre (misma muestra) y dos análisis de aire espirado. Correlación entre Concentración de Etanol en Sangre y aliento.

  10. Correlación Alcotest 7110 y Análisis en de sangre

  11. GRAMOS POR LITRO EN SANGRE g/L MILIGRAMOS POR LITRO EN AIRE Equivalencia legal: 1 g/L en sangre = 0,5 mg/L en aire Equivalencia real: 1 g/L en sangre = 0,476 mg/L en aire La contraprueba mediante análisis de sangre “perjudica” al conductor que la realiza Unidades de medida de la concentración de alcohol

  12. Eliminación • El 95 % del alcohol es destruido en el hígado. • El resto, orina, transpiración, aliento • Tasa promedio de metabolización: • 0,14 gramos/litro sangre /hora

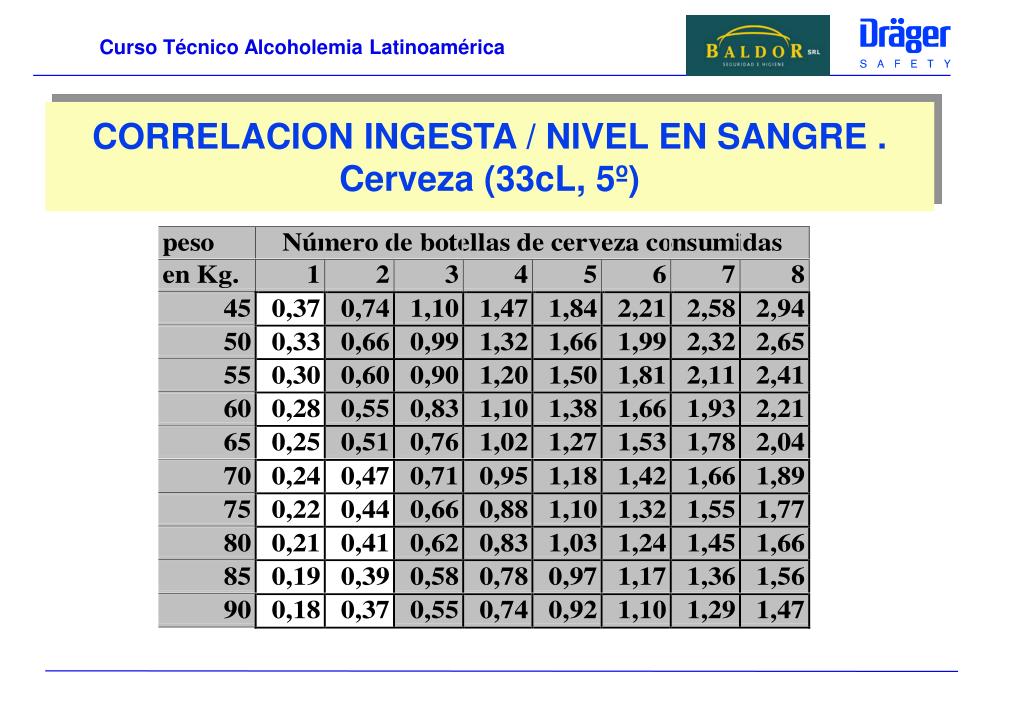

  13. CORRELACION INGESTA / NIVEL EN SANGRE . Cerveza (33cL, 5º)

  14. CORRELACION INGESTA / NIVEL EN SANGRE. VINO (15cL, 12º)

  15. CORRELACION INGESTA / NIVEL EN SANGRE. COPAS (7cl, 40º)

  16. CORRELACION INGESTA / NIVEL EN SANGRE. Ejemplo. Comida.

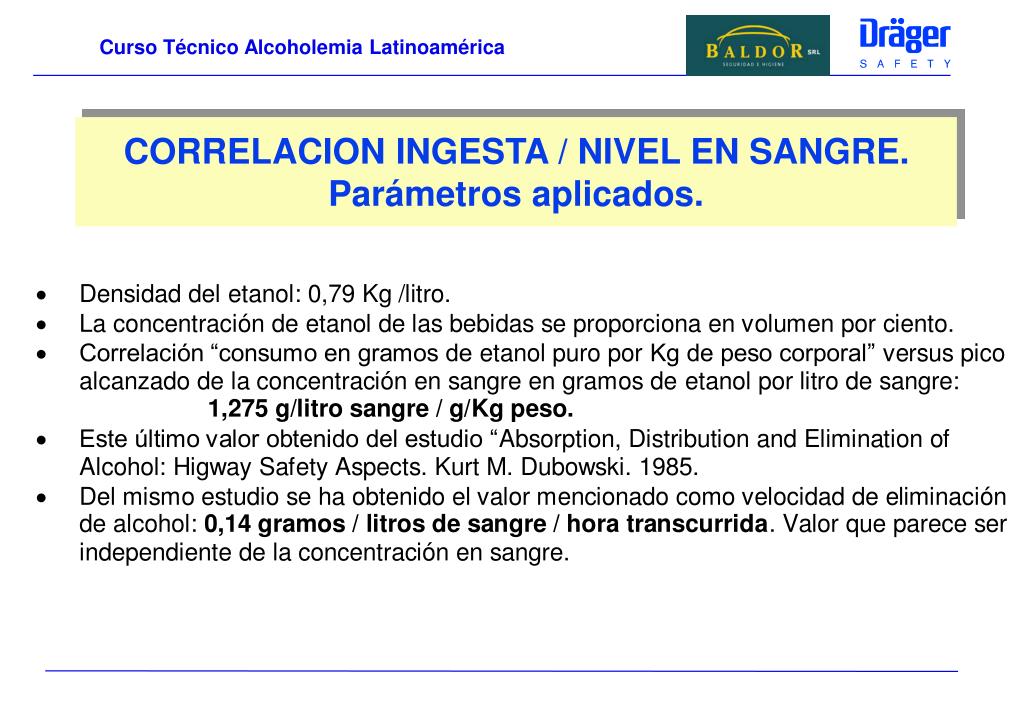

  17. CORRELACION INGESTA / NIVEL EN SANGRE. Parámetros aplicados.

  18. Diferencias debidas a sexo, edad y hábito Diferencias por sexo Hombres Mujeres Mayor volumen corporal Menor volumen Menos tejido adiposo Más tejido adiposo Metabolización más lenta Enzima deshidrogenasa Diferencias por edad Las tasas de metabolización crecen con la edad Diferencias por hábito Los bebedores habituales metabolizan más rápidamente

  19. Efectos del alcohol sobre el conductor > 0,1 >0,15 >0,25 >0,40 La percepción de los objetos móviles y fuentes de luz se dificulta. Disminución de reflejos. Disminuye la capacidad de concentración. Visión “túnel” con percepción superior de distancias. Pérdida de reflejos. Evaluación de riesgos disminuida. Aumento del tiempo de reacción. Pérdida de agudeza en los sentidos (vista, tacto). Euforia. Descenso de actividad orgánica. Debilitación del estado de vigilia. Somnolencia. Reacciones exageradas. Descoordinación.

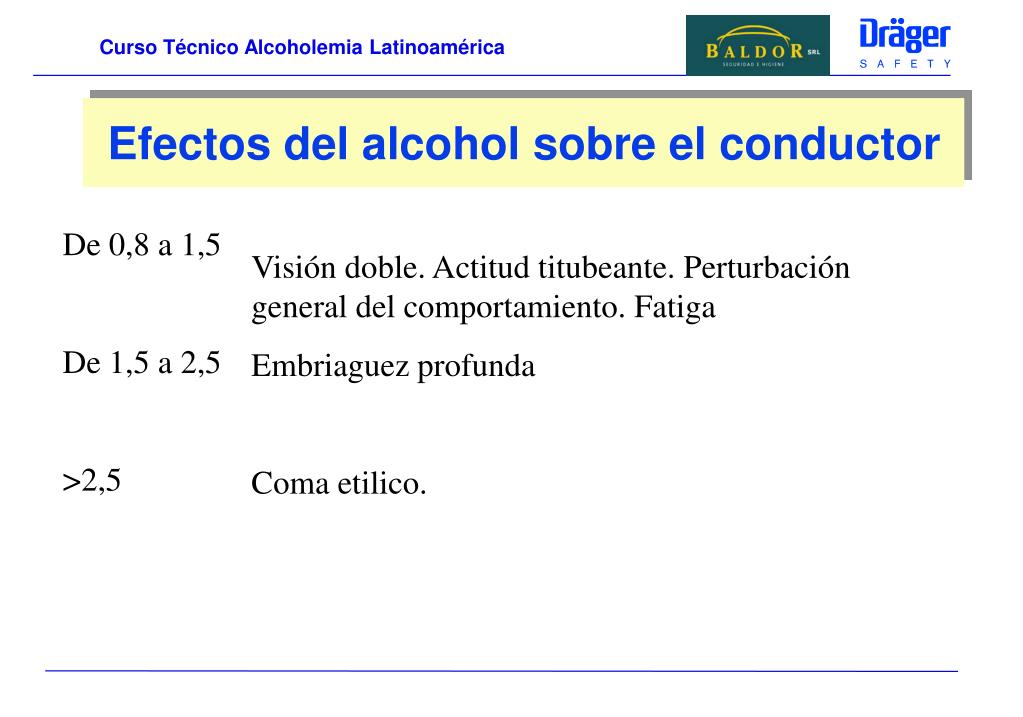

  20. Efectos del alcohol sobre el conductor De 0,8 a 1,5 De 1,5 a 2,5 >2,5 Visión doble. Actitud titubeante. Perturbación general del comportamiento. Fatiga Embriaguez profunda Coma etilico.

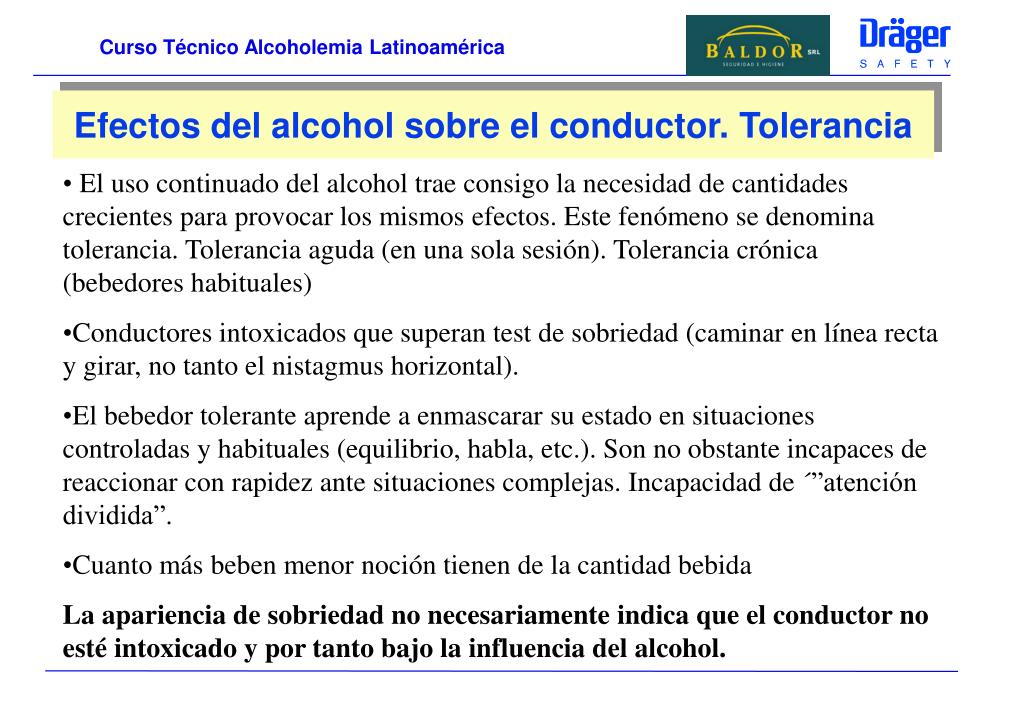

  21. Efectos del alcohol sobre el conductor. Tolerancia • El uso continuado del alcohol trae consigo la necesidad de cantidades crecientes para provocar los mismos efectos. Este fenómeno se denomina tolerancia. Tolerancia aguda (en una sola sesión). Tolerancia crónica (bebedores habituales) • Conductores intoxicados que superan test de sobriedad (caminar en línea recta y girar, no tanto el nistagmus horizontal). • El bebedor tolerante aprende a enmascarar su estado en situaciones controladas y habituales (equilibrio, habla, etc.). Son no obstante incapaces de reaccionar con rapidez ante situaciones complejas. Incapacidad de ´”atención dividida”. • Cuanto más beben menor noción tienen de la cantidad bebida • La apariencia de sobriedad no necesariamente indica que el conductor no esté intoxicado y por tanto bajo la influencia del alcohol.

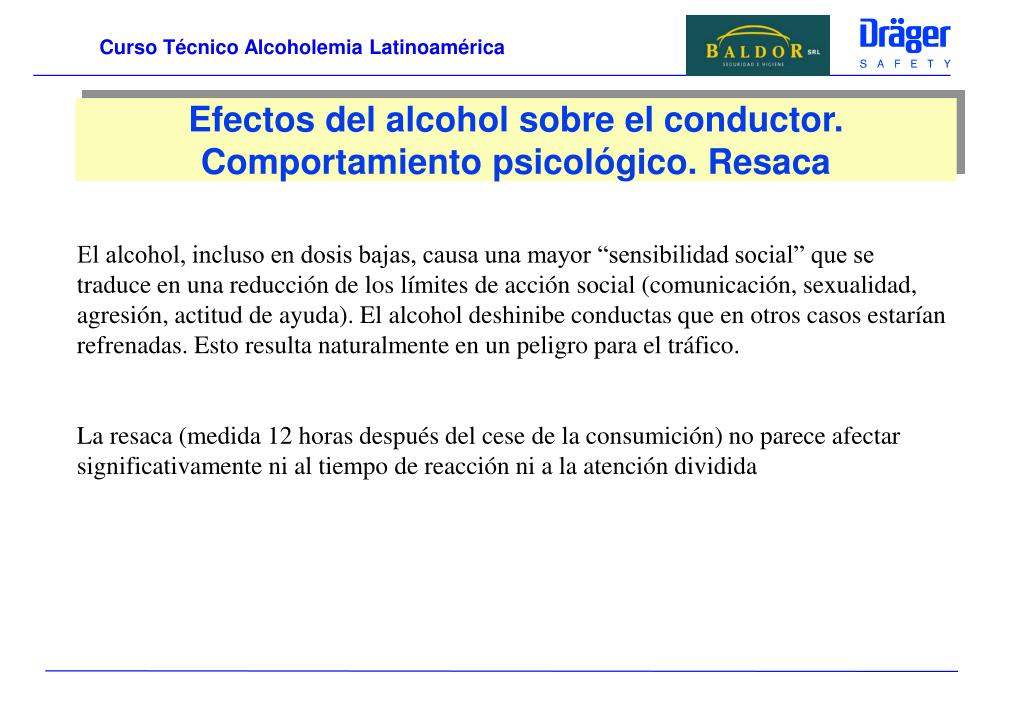

  22. Efectos del alcohol sobre el conductor. Comportamiento psicológico. Resaca El alcohol, incluso en dosis bajas, causa una mayor “sensibilidad social” que se traduce en una reducción de los límites de acción social (comunicación, sexualidad, agresión, actitud de ayuda). El alcohol deshinibe conductas que en otros casos estarían refrenadas. Esto resulta naturalmente en un peligro para el tráfico. La resaca (medida 12 horas después del cese de la consumición) no parece afectar significativamente ni al tiempo de reacción ni a la atención dividida

  23. Efectos del alcohol sobre el conductor. Otros aspectos • La idea de que Dios protege a los locos y a los borrachos no parece estar muy fundamentada por los estudios epidemiológicos. • La tasa de mortalidad entre los heridos intoxicados por alcohol es mayor que entre los no intoxicados, si bien se desconoce el mecanismo concreto que causa esta diferencia. Esto es especialmente cierto en accidentes relacionados con espina dorsal y cabeza. • La presencia de un pasajero disminuye en términos generales el riesgo de sufrir un accidente (disminución de velocidad). Sin embargo esto deja de ser así en accidentes con conductores bajo los efectos del alcohol. También la presencia de pasajeros adicionales reduce este efecto. • En los hombres se comprueba una mayor correlación entre alcohol, depresión y probabilidad de sufrir un accidente que en las mujeres. Probablemente relacionada con hábitos de riesgo en períodos depresivos.

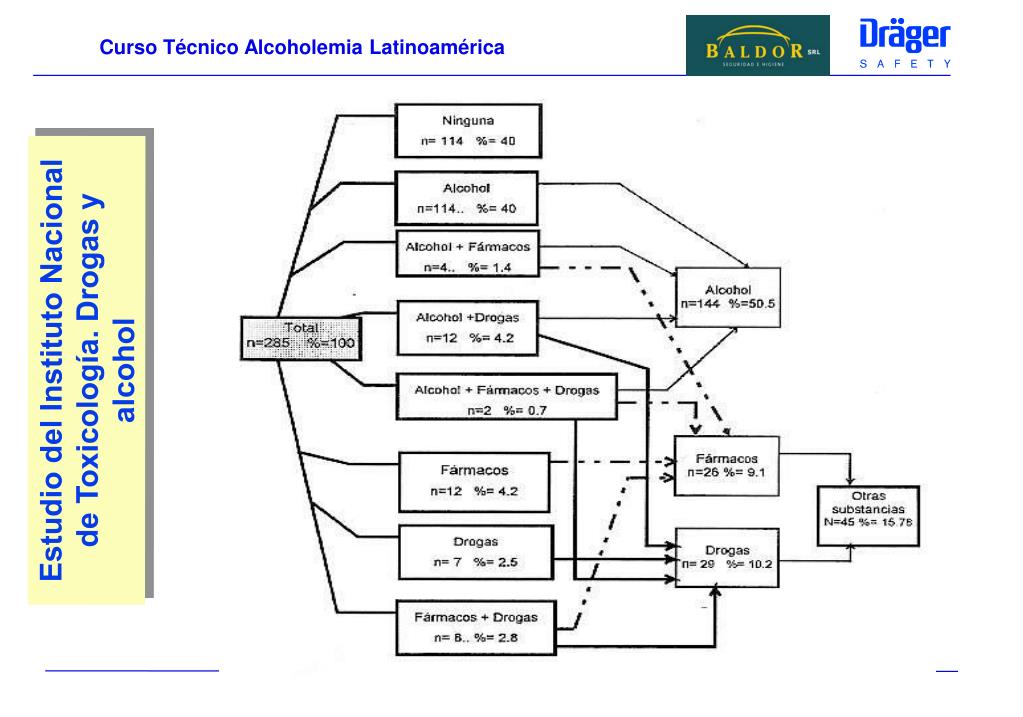

  24. Estudio del Instituto Nacional de Toxicología. Drogas y alcohol

  25. Maniobras de ventilación

  26. TECNOLOGIAS DE MEDIDA

  27. La tecnología aplicada a la Medición de Etanol en el aliento

  28. Tubos Colorimétricos • Utilizados desde los Años 50. • Se sopla a una bolsa de plástico 1 l. de aire. • El Alcohol en aire del aliento reacciona con el reactivo y cambia de color.

  29. conector pcb Cubierta membrana Electrodo auxiliar EEPROM, NTC Electrodo referencia Carcasa electrolito Electrodo Medida membrana Aire Medido Sensores Electroquímicos. • Reacción química entre el Alcohol y el Oxigeno. • Aire entra por difusión. • Método patentado análisis 1cm3 aire final espiración. • Seleccionando: • Electrolito. • Electrodos. • Tensión entre ellos. Medición selectiva de alcohol.

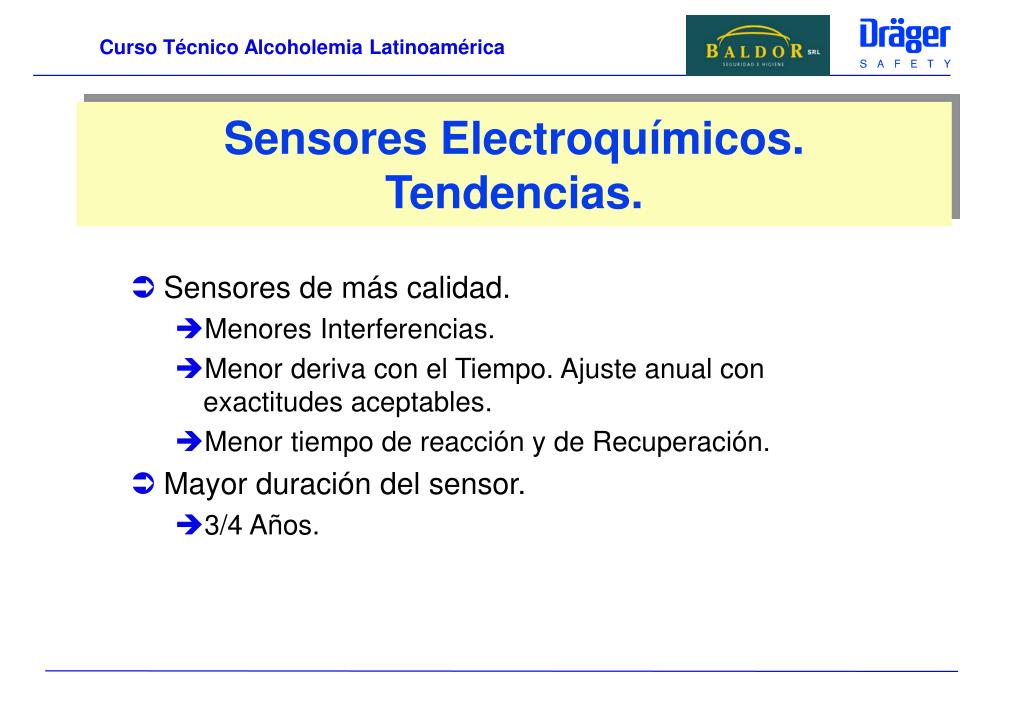

  30. Sensores Electroquímicos.Tendencias. • Sensores de más calidad. • Menores Interferencias. • Menor deriva con el Tiempo. Ajuste anual con exactitudes aceptables. • Menor tiempo de reacción y de Recuperación. • Mayor duración del sensor. • 3/4 Años.

  31. Sensores Infrarrojos. • El Emisor emite un haz a de una longitud de onda 9,5 micras. • El Etanol absorbe también a 3,4. • La reducción de la Intensidad es proporcional la cantidad de Etanol.

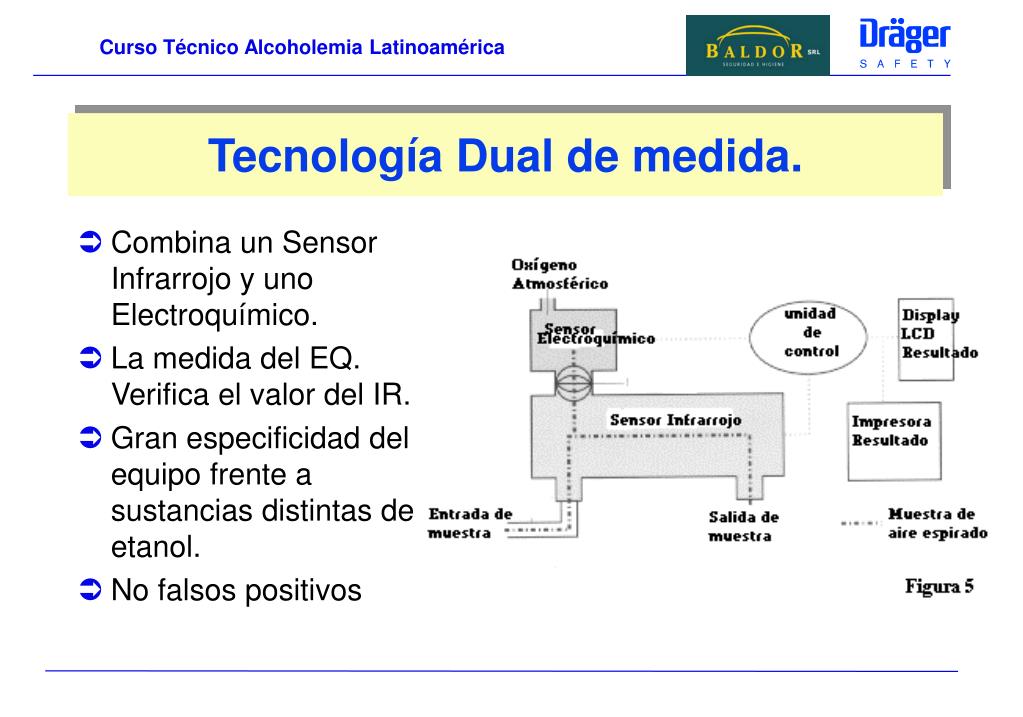

  32. Tecnología Dual de medida. • Combina un Sensor Infrarrojo y uno Electroquímico. • La medida del EQ. Verifica el valor del IR. • Gran especificidad del equipo frente a sustancias distintas del etanol. • No falsos positivos

  33. Alcotest 7410 • Etilómetro de muestreo. • Tipo B (no homologado por el CEM actualmente) • Permite gran cantidad de pruebas en relativamente poco tiempo. • Gran precisión (repetibilidad) • No detecta alcohol en boca

  34. Alcotest 7110 MKIII • Equipo Evidencial homologado por el CEM. • Doble ciclo de medida. • Tecnología dual • Detecta sustancias interferentes • Proporciona informe • Detecta alcohol en boca • Gran estabilidad medida

  35. INTERLOCK • Sistema para bloqueo del arranque del vehículo si el conducto sobrepasa los niveles prefijado. • Registra resultados • Introducido en la legislación de algunos países anglosajones como alternativa a la retirada del permiso de conducción.

  36. OTROS ASPECTOS TECNICOS

  37. NUEVO LIMITE LEGAL II • Errores máximos tolerados por la norma técnica • 8% para instrumentos en servicio de 0,4 a 2 mg/litro (incluye el actual límite legal de conductores ordinarios) • 0,032 mg/litro para instrumentos en servicio para medidas menores a 0,4 mg/litro. Supone para el nuevo límite legal un error máximo de: • 12,8% para conductores de turismos • 21,3% para conductores de mercancías, transporte, etc.y conductores noveles. • Importancia mayor de la linealidad de respuesta de los equipos y de la precisión a concentraciones bajas.

  38. NORMAS DE REFERENCIA • Recomendación de la Organización Internacional de Metrología Legal.. Edición 1998. • Norma UNE 26-443-92. De aplicación en España. • Norma DIN VDE 0405 • Norma Europea ?

  39. REDUNDANCIA EN LA MEDIDA • Las normas técnicas exigen la realización de un “ciclo de medida” compuesto por dos medidas válidas. • El equipo Dräger, con tecnología dual, realiza cada medida con dos sensores. • Cada sensor realiza un gran número de medidas para proporcionar la medida correcta. • UNA MEDIDA FINAL SE COMPONE DE CIENTOS DE MEDIDAS. • Un conductor se ve sometido a • una prueba de muestreo (equipo 7410). Si resulta positiva • uno o varios ciclos de medida (1ª medida “legal”) • uno o varios ciclos de medida (2ª medida “legal”)

  40. Concentración Tiempo ALCOHOL EN BOCA • La normas técnicas exigen su detección (Pendiente negativa en la curva concentración tiempo) • Sólo está incorporado en etilómetros evidenciales.

  41. INTERFERENCIAS • Las norma técnica UNE contempla dos listas. Acetona, monóxido de carbono, metanol, isopropanol, acetaldehido, tolueno, xileno, benceno, percloroetileno, metiletilcetona, acetato de etilo, metano, n-pentano, n-hexano, n-heptano, n-octano, alcanfor, Alcohol amílico terciario, eucaliptol, mentol, fenol, guayacol, tiofeno. • Sucesivas ediciones de las normas han reducido el número de sustancias ante la imposibilidad de realizar una lista exhaustiva. • En la práctica hasta la fecha no se ha encontrado sustancia alguna que ocasione un falso positivo en el etilómetro 7110. • Especificidad de la medida en infrarojo • Especificidad de la medida en la célula electroquímica. “Huella” del etanol.

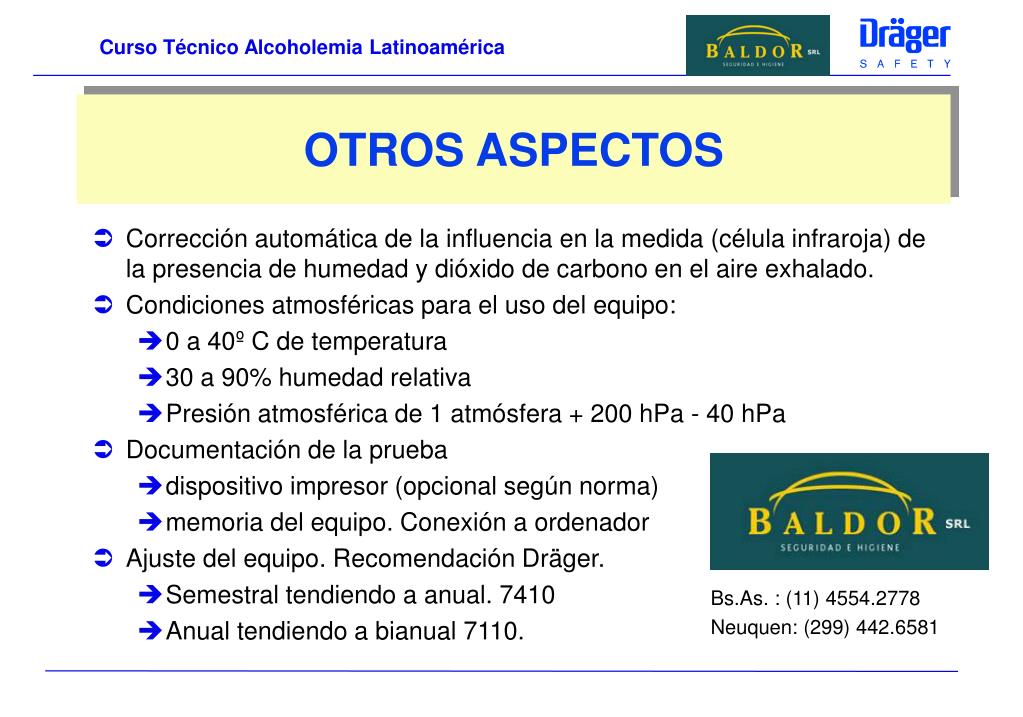

  42. OTROS ASPECTOS • Corrección automática de la influencia en la medida (célula infraroja) de la presencia de humedad y dióxido de carbono en el aire exhalado. • Condiciones atmosféricas para el uso del equipo: • 0 a 40º C de temperatura • 30 a 90% humedad relativa • Presión atmosférica de 1 atmósfera + 200 hPa - 40 hPa • Documentación de la prueba • dispositivo impresor (opcional según norma) • memoria del equipo. Conexión a ordenador • Ajuste del equipo. Recomendación Dräger. • Semestral tendiendo a anual. 7410 • Anual tendiendo a bianual 7110. Bs.As. : (11) 4554.2778 Neuquen: (299) 442.6581
