第 6 章存储器接口

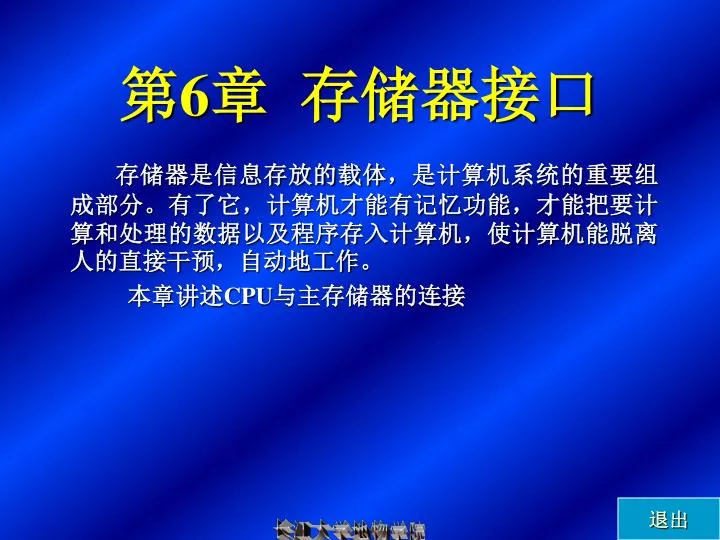

第6章存储器接口 • 存储器是信息存放的载体，是计算机系统的重要组成部分。有了它，计算机才能有记忆功能，才能把要计算和处理的数据以及程序存入计算机，使计算机能脱离人的直接干预，自动地工作。 • 本章讲述CPU与主存储器的连接退出

外存主存 C P U 快存系统对存储器的要求 • 容量大,速度高,成本低 • 采用分级的存储结构 • 大的便宜,小的昂贵三级存储器结构

本章内容 • 6.1 半导体存储器的分类 • 6.2 存储器接口技术 • 6.3虚拟存储器管理与IA-32微处理器的MMU单元 • 高速缓冲存储器接口 • 6.4应用举例

6.1 半导体存储器的分类 • 半导体存储器从使用功能上来分，可分为：读写存储器RAM（Random Access Memory）又称为随机存取存储器；只读存储器ROM（Read Only Memory）两类。RAM主要用来存放各种现场的输入、输出数据，中间计算结果，与外存交换的信息和作堆栈用。它的存储单元的内容按需要既可以读出，也可以写入或改写。而ROM的信息在使用时是不能改变的，也即只能读出，不能写入故一般用来存放固定的程序，如微型机的管理、监控程序，汇编程序等，以及存放各种常数、函数表等。

RAM的种类 • 在RAM中，又可以分为双极型（Bipolar）和MOS RAM两大类。 • 1．双极型RAM的特点 • （1）存取速度高。 • （2）以晶体管的触发器（F-F——Flip-Flop）作为基本存储电路，故管子较多。 • （3）集成度较低（与MOS相比）。 • （4）功耗大。 • （5）成本高。 • 所以，双极型RAM主要用在速度要求较高的微型机中或作为cache。

2．MOS RAM • 用MOS器件构成的RAM，又可分为静态（Static）RAM（有时用SRAM表示）和动态（Dynamic）RAM（有时用DRAM表示）两种。 • （1）静态RAM的特点 • ① 6管构成的触发器作为基本存储电路。 • ② 集成度高于双极型，但低于动态RAM。 • ③ 不需要刷新，故可省去刷新电路。

④ 功耗比双极型的低，但比动态RAM高。 • ⑤ 易于用电池作为后备电源（RAM的一个重大问题是当电源去掉后，RAM中的信息就会丢失。为了解决这个问题，就要求当交流电源掉电时，能自动地转换到一个用电池供电的低压后备电源，以保持RAM中的信息）。 • ⑥ 存取速度较动态RAM快。

（2）动态RAM的特点 • ① 基本存储电路用单管线路组成（靠电容存储电荷）。 • ② 集成度高。 • ③ 比静态RAM的功耗更低。 • ⑤ 价格比静态便宜。 • ⑥ 因动态存储器靠电容来存储信息，由于总是存在着泄漏电流，故需要定时刷新。典型的是要求每隔1ms刷新一遍。

ROM的种类 • 1．掩模ROM • 早期的ROM由半导体厂按照某种固定线路制造的，制造好以后就只能读不能改变。 • 2．可编程序的只读存储器PROM（Programmable ROM） • 为了便于用户根据自己的需要来写ROM，就发展了一种PROM，可由用户对它进行编程，但这种ROM用户只能写一次。

3．可擦去的可编程只读存储器EPROM（Erasable PROM） • 为了适应科研工作的需要，希望ROM能根据需要写，也希望能把已写上去的内容擦去，然后再写，能改写多次。EPROM就是这样的一种存储器。EPROM的写入速度较慢，而且需要一些额外条件，故使用时仍作为只读存储器来用。 • 只读存储器电路比RAM简单，故而集成度更高，成本更低。而且有一重大优点，就是当电源去掉以后，它的信息是不丢失的。 • 随着应用的发展，ROM也在不断发展，目前常用的还有电可擦除的可编程ROM及新一代可擦除ROM（闪烁存储器）等。

6.2 存储器接口技术 • 解决存储器与CPU的连接问题 • 在微型计算机中，CPU对存储器进行读写操作，首先要由地址总线给出地址信号，然后要发出相应的是读还是写的控制信号，最后才能在数据总线上进行信息交流。所以，存储器与CPU的连接，主要有以下三个部分： •  地址线的连接； •  数据线的连接； •  控制线的连接。

一. 在连接中要考虑的问题有以下几个方面 • （1）CPU总线的负载能力。 • （2）CPU的时序和存储器的存取速度之间的配合问题。 • （3）存储器的地址分配和选片问题。 • （4）控制信号的连接。 • 如果组成1K×8位，可以采用1024×1位的片子，也可采用256×4的片子,如图所示。

CPU总线的负载能力 • 采用MOS存储器时，主要是电容负载，负载小，CPU与存储器可直接连接。 • 对于较大的系统，CPU负载能力不足时，需要缓冲器或驱动器以提高总线的负载能力。 • 地址线和控制线是单向的，采用单向驱动器（74LS244，8282），数据线是双向的，采用双向驱动器（74LS245，8287)

存储芯片的选择 • 芯片的选择直接影响接口设计 • 一般应根据存储器的存放对象、总体性能、芯片类型和特征综合考虑 • 主存要兼顾速度、容量和价格 • 还要考虑存储器的多种类型

二存储器地址译码方法 • 确保CPU对所有存储单元实现正确寻址，是设计存储系统的核心内容 • 因一个存储器系统总是由多个存储芯片构成，故存储器的地址译码分为片选控制译码和片内地址译码两部分 • 片选信号由高位地址译码产生；片内地址由低位地址译码产生

片选控制的译码方法 • 线选法 • 全译码法 • 部分译码法 • 混合译码法

(1) 1KB CS (2) 1KB CS (3) 1KB CS (4) 1KB CS 1 1 1 1 线选法 • 用高位地址线直接作为存储芯片的片选信号，每一根地址线选通一个存储芯片，低位地址直接连接，如图： A0~A9 A10 A11 A12 A13

地址分配

线选法的优点是简单 • 缺点是存储器地址分布不连续

A0~A12 8KB (1) CS 8KB (2) CS 8KB (8) CS … … A15 A14 A13 3-8 译码器全译码法 • 高位地址经译码器译码后产生各芯片的片选信号，低位地址直接连接存储芯片，如图：

地址分配 • 芯片1：000000000000000~000111111111111B 即0000H～1FFFH • 芯片2：001000000000000~001111111111111B 即2000H～3FFFH • 芯片3：010000000000000~010111111111111B 即4000H～5FFFH • 芯片4：011000000000000~011111111111111B 即6000H～7FFFH • 芯片5：100000000000000~100111111111111B 即8000H～9FFFH • 芯片6：101000000000000~101111111111111B 即A000H～BFFFH • 芯片7：110000000000000~110111111111111B 即C000H～DFFFH • 芯片8：111000000000000~111111111111111B 即E000H～FFFFH 存储器的地址连续且唯一，无地址间断和地址重复

部分译码法 • 将高位地址中的一部分进行译码，产生片选信号，用于不需要全部地址空间的寻址情况，而采用线选法不够用。 • 例如：当CPU的地址总线为16位，存储器用4片容量为8KB的芯片组成时。

A0~A12 8KB (3) CS 8KB (4) CS 8KB (1) CS 8KB (2) CS A15不参加译码 A14 A13 3-8 译码器

混合译码法 A0~A10 • 将线选法和部分译码法相结合的一种译码方法 2KB (2) CS 2KB (8) CS 2KB (9) CS 2KB (10) CS 2KB (1) CS A11 A12 A13 3-8 译码器 1 1 A14 A15

三. 由多个存储芯片组成的存储器 • 组成1K×8位的存储器： • 可以采用1024×1位的片子， • 也可采用256×4的片子, • 如图所示：

在上图中，每一片是1024×1，故其地址线为10条，满足整个存储体容量的要求。每一片相应于一位（只有一条数据线），故只要把它们分别接到数据总线上的相应位即可。对片子没有选片要求，如片子有在上图中，每一片是1024×1，故其地址线为10条，满足整个存储体容量的要求。每一片相应于一位（只有一条数据线），故只要把它们分别接到数据总线上的相应位即可。对片子没有选片要求，如片子有 • — • 选片输入端（CS或CE），可把它们直接接至IO/M。

在上图的电路中，每一片为256×4，故片上的地址为256（8条地址线）。因此，总的存储体容量1K就要分成四部分（或称为页），所以，用地址总线上的A0～A7直接与各个片的地址输入端相连，可寻址256，即实现页内寻址；由A8、A9经过译码输出四条线，代表1K的不同的四个部分（四个页），即0～256为第一页；256～511为第二页；512～767为第三页；768～1023为第四页，实现页的寻址。因为每一片上的数据为4位（4条数据线），用2片可组成一页，故有四条页寻址线，每一条同时接两片。在上图的电路中，每一片为256×4，故片上的地址为256（8条地址线）。因此，总的存储体容量1K就要分成四部分（或称为页），所以，用地址总线上的A0～A7直接与各个片的地址输入端相连，可寻址256，即实现页内寻址；由A8、A9经过译码输出四条线，代表1K的不同的四个部分（四个页），即0～256为第一页；256～511为第二页；512～767为第三页；768～1023为第四页，实现页的寻址。因为每一片上的数据为4位（4条数据线），用2片可组成一页，故有四条页寻址线，每一条同时接两片。 • 一页内两片的数据线，一个接到数据总线的D0～D3，另一个接到D4～D7。而各页的数据线就得并联。

若用Intel 2114 1K×4位的片子，构成一个2K RAM系统，其连接如图所示。

通常的微型机系统的内存储器中，总有相当容量的ROM，它们的地址必须与RAM一起考虑，分别给它们一定的地址分配。通常的微型机系统的内存储器中，总有相当容量的ROM，它们的地址必须与RAM一起考虑，分别给它们一定的地址分配。

四. DRAM与CPU的连接 CPU DRAM 刷新地址计数器地址多路开关地址地址总线刷新定时器仲裁电路 RAS 定时发生器 CAS WR 读/写

连接说明 • 地址多路开关:分时送入行地址和列地址 • 刷新定时器:定时提供刷新信号 • 刷新地址计数器:提供刷新的地址.每刷新一行,计数器自动加1 • 仲裁电路:当来自CPU的访问存储器请求和来自刷新请求同时到达时,做出裁定 • 定时发生器:提供行地址选通信号,列地址选通信号和写允许信号

6.4 虚拟存储器管理与IA-32微处理器的MMU单元 • 虚拟存储器概念 • 虚拟存储管理技术，使一个进程的逻辑地址空间远大于实际的主存空间时，仍能正常地运行进程。要正确地了解虚拟存储器的概念，首先要分清进程运行时访问的地址空间和主存的实际地址空间。 • 目标程序中指令和数据放置的位置，称为相对地址或逻辑地址，它不同于CPU能直接访问的主存的物理地址空间。前者是逻辑上的而非物理上的存储空间，而后者是程序在执行时实际存放其指令和数据的物理空间。

在虚存管理中，把一个进程访问的地址称为“虚拟地址（逻辑地址）”，而处理机可直接访问的主存地址称为“实地址（物理地址）”。把一个进程可访问的虚拟地址的集合称为“虚拟地址空间”，而把一个计算机所实际配置的主存称为“实地址空间（物理地址空间）”。为了使进程能运行，就必须把虚地址空间中的指令和数据放入到主存的实地址空间中去，建立虚地址与实地址的映射关系，也就是要由虚拟地址转换到物理地址。这种转换由虚存管理中的动态地址映射机制来实现。在虚存管理中，把一个进程访问的地址称为“虚拟地址（逻辑地址）”，而处理机可直接访问的主存地址称为“实地址（物理地址）”。把一个进程可访问的虚拟地址的集合称为“虚拟地址空间”，而把一个计算机所实际配置的主存称为“实地址空间（物理地址空间）”。为了使进程能运行，就必须把虚地址空间中的指令和数据放入到主存的实地址空间中去，建立虚地址与实地址的映射关系，也就是要由虚拟地址转换到物理地址。这种转换由虚存管理中的动态地址映射机制来实现。

实际上，程序只需要有一部分在主存中就可以正确地执行，只需要把最近要用到的那部分程序和数据装入主存，以后要用到别的部分时，把那部分调入，而把不用的部分调出主存。这种调入和调出工作是由具有虚拟存储器功能的操作系统实现的。实际上，程序只需要有一部分在主存中就可以正确地执行，只需要把最近要用到的那部分程序和数据装入主存，以后要用到别的部分时，把那部分调入，而把不用的部分调出主存。这种调入和调出工作是由具有虚拟存储器功能的操作系统实现的。

Intel IA-32结构微处理器的存储管理单元 • IA-32结构微处理器芯片上，就提供了段页式的存储管理机制，为现代操作系统的请页式虚存管理提供了直接支持。 • IA-32结构微处理器的存储管理机制分为两部分：段机制和页机制。段机制把虚拟地址（逻辑地址）转换为线性地址；页机制则把由段机制产生的线性地址转换为物理地址。若不启用分页机制（CR0的PG=0），则线性地址即为物理地址；若启用分页机制（CR0的PG＝1），线性地址要通过分页机制的转换才变为物理地址。

线性地址空间中的页，是通过页表映射到物理页的。页表本身是存放在物理地址空间中的。页表可以看作为一个具有220物理地址的数组，所以线性地址与物理地址之间的映射，可以简化为对数组的查找。线性地址空间中的页，是通过页表映射到物理页的。页表本身是存放在物理地址空间中的。页表可以看作为一个具有220物理地址的数组，所以线性地址与物理地址之间的映射，可以简化为对数组的查找。 • 在IA-32结构微处理器的段机制中，用全局描述符表（gdt）和局部描述符表（ldt），来实现虚拟地址的寻址。

6.5 应用举例---之一 • 1.要求：某8位微机有地址总线16根，双向数据总线8根，控制总线有MREQ(允许访问)，读写信号R/W，试用SRAM芯片2114为该机设计一个8KB的存储器，并画出连接图。 • 2.分析：2114芯片为1KX4位，则构造一个8K的存储器共需16片2114，每两片组成1KB，分8组；每个芯片的片内寻址需要10根地址线，可使用低10位A9~A0；片选信号由74LS138译码器产生，可在MREQ控制下由A12~A10产生；读写信号直接与芯片连接。 • 3.实现连接的框图为：

应用举例---之二 • 地址译码电路的设计步骤： • 根据选通中实际存储容量，确定存储器在整个寻址空间中的位置； • 根据所选用的存储芯片的容量，画出地址分配图或列出地址分配表 • 根据地址分配图或地址列表确定译码方法并画出相应的地址位图 • 选用合适的器件，画出译码电路图

应用举例---之二 • 某微机系统地址总线为16位，实际存储器容量为16KB，ROM区和RAM区各占8KB，其中，ROM区采用容量为2KB的EPROM芯片，RAM区采用容量为1KB的静态RAM芯片，试设计该存储器的地址译码电路。

设计步骤 • 由16位地址总线知系统的寻址空间为64KB，假定实际存储器占用最低16KB的存储空间，即地址空间为：00000H～3FFFH，其中00000H～1FFFH为EPROM区；20000H～3FFFH为RAM区。 • 画出地址分配图

地址位图

片选控制译码电路图 • Tu6.10

应用举例---之四（略） • Intel2716芯片与8位CPU的连接方法： • 低位地址线和数据线直接相连 • 工作电源VCC直接与＋5V电源相连 • CE和OE信号分别由CPU高位地址线和控制总线译码后产生 • 设计图（三种连接方法）为：

2716与CPU的连接
