Presentation Transcript


Cbm mita

CBM-mita产品介绍

201008ZYB


Cbm mita

Menu

  • CBM集团介绍

  • CBM产品介绍

  • CBM挂钩

  • Mita公司介绍

  • Mita产品介绍

  • Mita客户

  • Mita各种提升器

  • Mita多路阀及分配器介绍

  • ZB前悬挂

  • 自动传动轴

  • 液压片式阀


Cbm mita

CBM介绍

集团简介

  • 集团35年历史,主要生产拖拉机附件,提升器、挂钩、提升拉杆、拖车拖挂装置挂钩球及液压阀类产品

  • 集团由7家企业组成


Cbm mita

CBM产品

下拉杆挂钩

Cat. 1–2S–2–3S–3–4

上拉杆挂钩

Cat. 1 – 2 – 3

三点悬挂系统.

悬挂拉杆

限位杆


Cbm mita

CBM挂钩

拖拉机下拉杆挂钩是CBM公司专门为拖拉机拉杆系统开发适用农具快速挂接装置,适用400HP以内拖拉机,结构简单,功能稳定:

-CBM挂钩保证在-30℃到80℃的温度范围内能够关-开-保持开的状态。

-在挂钩的一侧,除了球头以外,其他的部件都不突出于钩体轮廓。

-挂钩在其工作角度范围内,保证在挂钩与农具之间没有任何干涉。

-挂钩允许球摆动锥角大于24度

-CBM挂钩紧凑,有抵抗不受气体化学药剂侵害的能力。只能通过特定的手动操作完成脱离功能。

-挂钩配备有完全可靠的安全体系,防止偶然的脱离,控制装备—置于挂钩内部-可以轻易并且快速的拆卸。


Cbm mita

MITA公司可提供20-100马力液压和电控制提升系统的总成和关键部件,并可开发OEM专用的100马力以上提升系统

CBM集团员工总数350人,年销售额8千5百万欧元

MITA公司创始于1967年,制造液压和电子控制的动力提升机构,和拖拉机用辅助液压阀,液压油缸。其公司的目标是组合多年的经验和技术创新为用户提供最佳技术经济性的动力提升系统。位于维罗纳北部Tregnago

1970年开始制造并销售拖拉机提升机构1990年加入CBM集团

1992年开始制造拖拉机,铲运机械和起重机械的液压油缸

1996年开始全球销售,进入日本,韩国和北美市场1999年在印度建立合资工厂,生产提升系统

应用PRO-E 和AUTOCAD 支持系统等最领先的设计技术,提供紧凑型内部连杆和小体积控制阀。

灵活性/最新制造技术/独立设计或联合设计及特殊产品的研发系统

研发部门配备实验台和检测仪器,可认证技术指标和功能参数

高可靠性产品,提供非常有竞争力的性价比

满足相关标准要求: DIN, EEC Directives, CUNA Standards

Mita公司介绍


Cbm mita

Mita产品

  • 力位控制提升器

  • - 电控提升器

液压缸

分配器及多路阀

- SERIES A/60 -


Cbm mita

Mita客户


Cbm mita

适用20-80HP拖拉机手动及电控提升器,可选配多路阀

提升器使用压力200bar,精度60u可正常工作,流量60L/min和40L/min可选

提升力范围300kg---2000kg,提升时间小于3s,使用温度-10°- +100°,提升角80°

机械限位与液压限位双重保护

分配器前置,拆洗方便

先进浮动控制和力位反馈系统,适应不同作业情况,更可保护拖拉机发动机

Mita提升器


Cbm mita

CBM-mita手动提升器

A-中间连接

B-支撑

C-左提升臂

D-提升器液压缸

E-提升器控制阀

F-阀连接杆

G-提升器力传感操纵杆

H-提升器位传感操纵杆

I-控制杠杆

J-力传感连接杆

K-力传感块


Cbm mita

适用80-130HP拖拉机,可选配多路阀,力位综合控制,流量60L/min

由于MITA的插入式设计,使设备容易维护。

位控制,力控制和力位综合控制。

在运输过程中可将农具下降锁定。

可控制提升器对力传感信号反应的灵敏度。

非常有竞争力的性价比。

CR100提升器介绍


Cbm mita

CBM-mita电动提升器

1控制盒

2位置控制传感器

3力控制传感器

4电液控制阀

5提升限位块

6后置控制面板

2,停止键;3,怠速工作键;4,上升键;

5,锁定键;6,操作方式选择键;

7,在位置/力控制下工作点选择键;8,快升键;

9,低速调节键;10,手动控制按钮


Cbm mita

Mita多路阀及分配器介绍

  • 最大工作流量60L/min。

  • 最大工作压力250bar。

  • 多路阀中间各块之间是并联关系。

  • 有远程压力输出法兰可选。

  • 每一个单元都有负载单向阀。

  • 工作温度为:-10°C到+100°C。

  • 可以将多路阀按照所希望的方式安装。可以安装在提升器的上面或者侧面,也可以用法兰单独组成回路,而安装在拖拉机上其他位置

后装式

侧装式


Cbm mita

ZB前悬挂

  • ZB前悬挂专门为拖拉机提供20-400HP专用前悬挂和前PTO产品

  • 前PTO采用电控离合器,控制简单,传递扭矩稳定,保护发动机不过载

  • 前悬挂可随机架形状配合,连接稳定牢固

  • 快速挂钩连接,保证农机具快速挂接

  • PTO输出转速、方向可选1000/2000


Cbm mita

ZB前悬挂270HP-60KN


Cbm mita

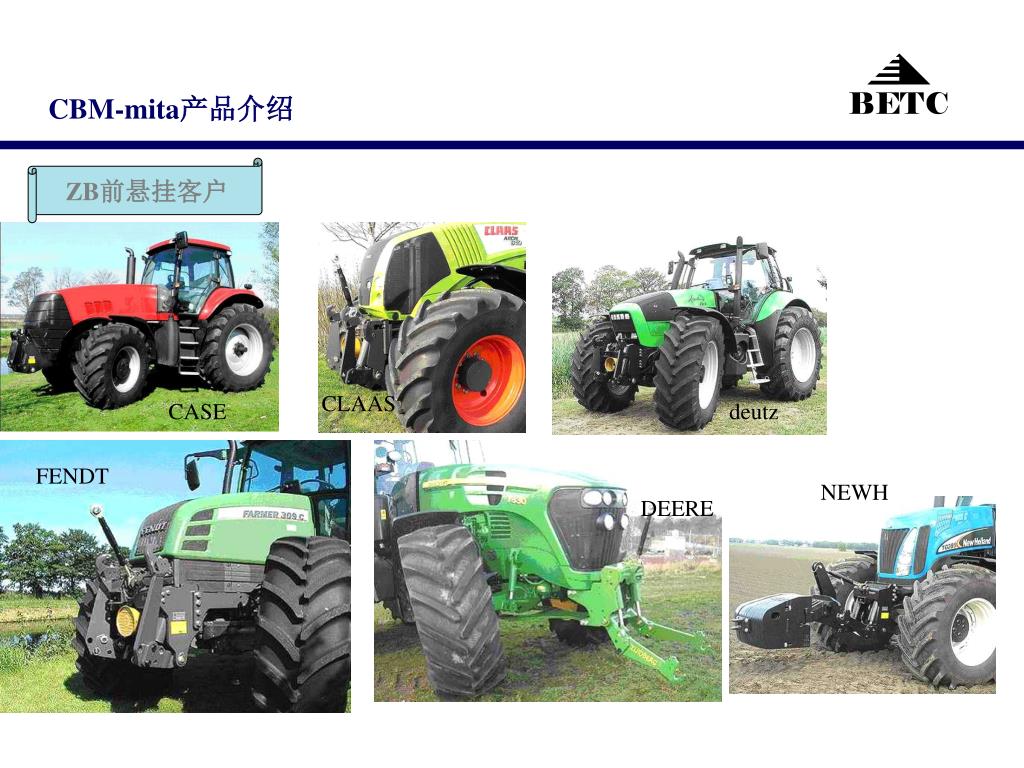

ZB前悬挂客户

CLAAS

CASE

deutz

FENDT

NEWH

DEERE


Cbm mita

自动传动轴

  • BETC自行开发传动轴,适用工程机械,土方机械及特种车辆

  • 传动轴伸缩30-200mm,动平衡符合GB/T9239标准不大于40g/cm,可提供最高转速3000r/min车辆传动用

  • 两端圆法兰连接,结构简单

  • 可与CARRARO桥及变速箱配装


Cbm mita

液压片式阀

片式集成阀组是我司针对工程机械、农业机械、矿用设备、市政设备,融合我司代理国外产品的技术性能优势,独立研制而成。

该产品具有优越的扩展性和组合性,可根据不同的原理采用相关阀片组合所需功能;尤其适用于原理接近功能有所调整的系列产品,可通过增减阀片的数量达到要求,而不需对整个系统做太大的修改,使用灵活多变。

优点

- 优化液压控制系统

- 减少外部连接

- 消除外泄漏

- 减少安装和系统维护时间

- 快速提供样品阀块

- 采用插装阀制成的标准片式集成阀块,组合成多功能阀块组,为设备设计人员提供诸多的方便:

系统集成阀块简化机器管道,安装费用通常会大幅度降低。

外泄漏通常是造成液压系统应用受限的主要原因,而集成阀块上与阀孔配合的O型圈恰好能够消除外泄漏。

集成回路阀块停工检修时间大大减少,更换元部件不会影响相关管道,也不用拆开其他部件。

标准的片式集成阀块组可灵活组合,回路可以集中到一台机器设备上,也可以为了某些需要分散配置,以优化管路。在安装方面,没有特定的安装方式要求,显示了不可比拟的灵活性。

所有的铝制集成阀块都经过阳极电镀以保持清洁,还经过了表面硬化以及耐腐蚀性处理。球墨铸铁和钢材的集成阀块通常进行表面镀锌。


Cbm mita

片式阀应用

片式集成阀组是我司针对工程机械、农业机械、矿用设备、市政设备:洗路扫路车、自卸式垃圾车、联合收割机、采棉机、推雪车、工程机械

- 压力、流量可根据用户要求自行组合调配

采棉机

推雪车

联合收割机

工程机械


Cbm mita

THANKS!
