Vv700

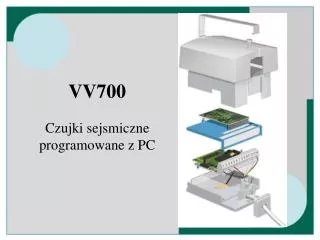

VV700

Czujki sejsmiczne programowane z PC


Vv700

VV700 to w pełni programowalne

czujki sejsmiczne

do zastosowań w instalacjach

o wysokim stopniu zabezpieczenia

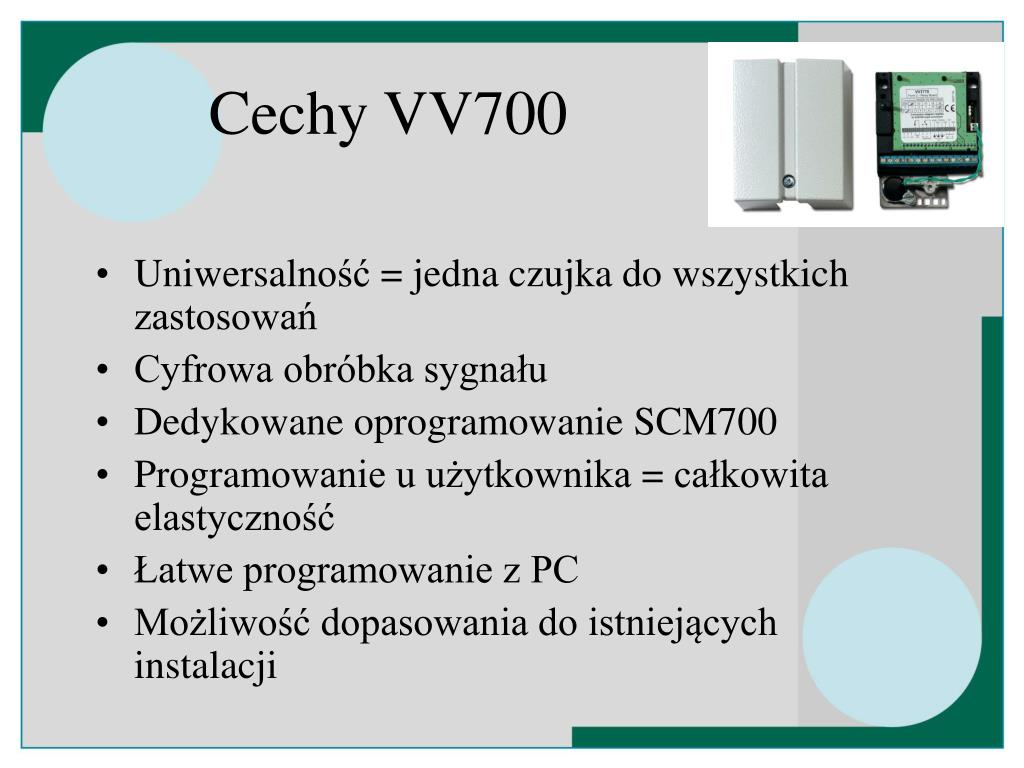

Cechy vv700

Uniwersalność = jedna czujka do wszystkich zastosowań

Cyfrowa obróbka sygnału

Dedykowane oprogramowanie SCM700

Programowanie u użytkownika = całkowita elastyczność

Łatwe programowanie z PC

Możliwość dopasowania do istniejących instalacji

Cechy VV700

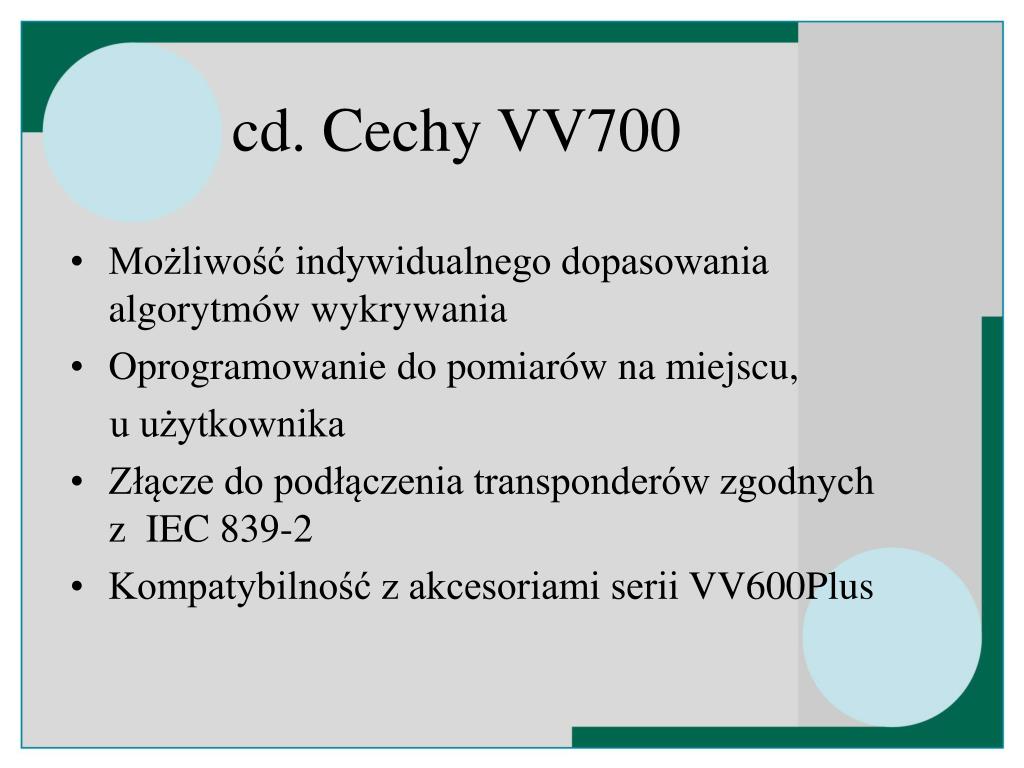

Cd cechy vv700

Możliwość indywidualnego dopasowania algorytmów wykrywania

Oprogramowaniedo pomiarów na miejscu,

u użytkownika

Złącze do podłączenia transponderów zgodnych z IEC 839-2

Kompatybilność z akcesoriami serii VV600Plus

cd. Cechy VV700

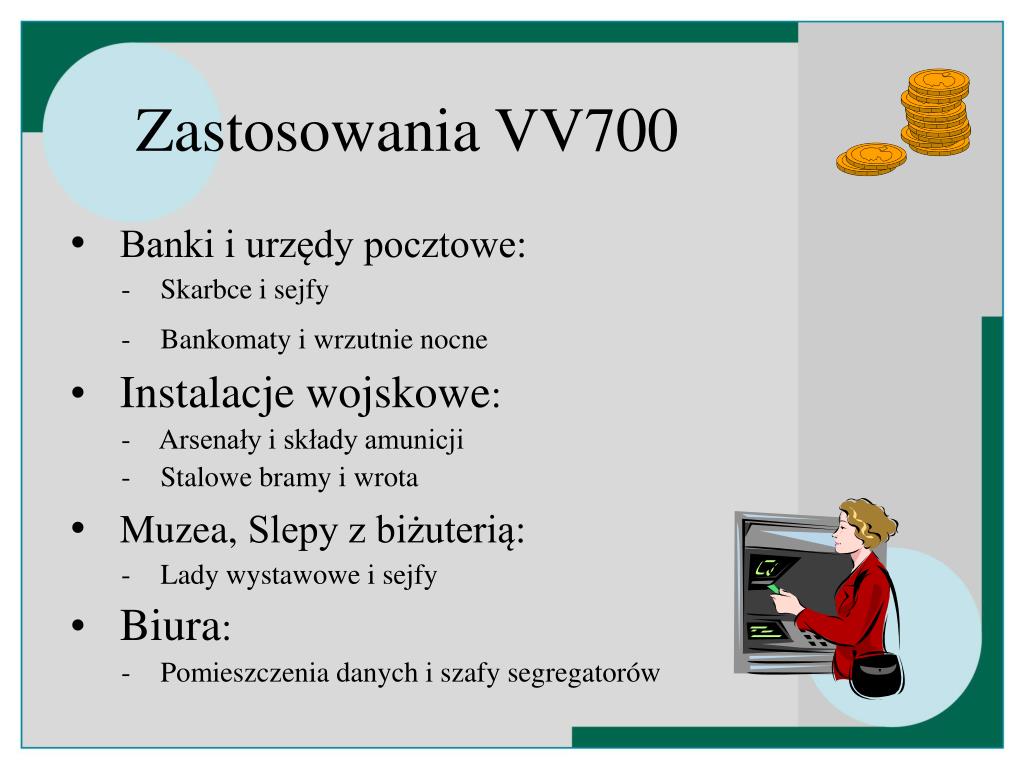

Zastosowania vv700

Banki i urzędy pocztowe:

Skarbce i sejfy

Bankomatyiwrzutnie nocne

Instalacje wojskowe:

Arsenałyiskłady amunicji

Stalowe bramy i wrota

Muzea, Slepy z biżuterią:

Lady wystawowe i sejfy

Biura:

Pomieszczenia danychiszafy segregatorów

Zastosowania VV700

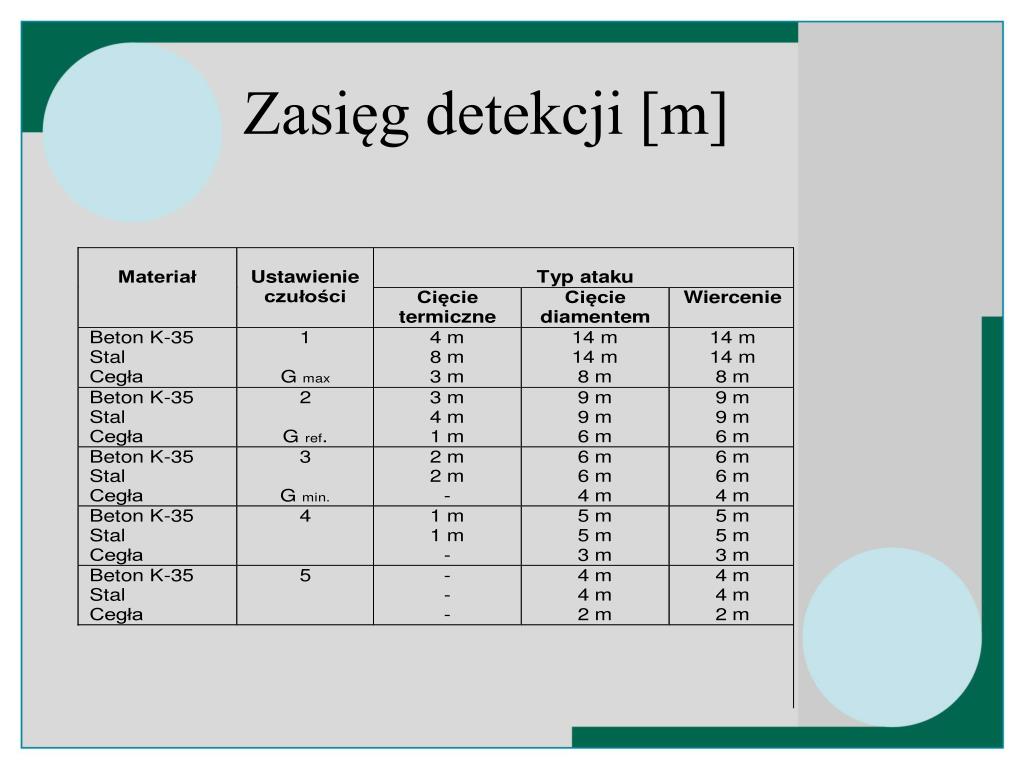

Zasi g detekcji m

Zasięg detekcji [m]

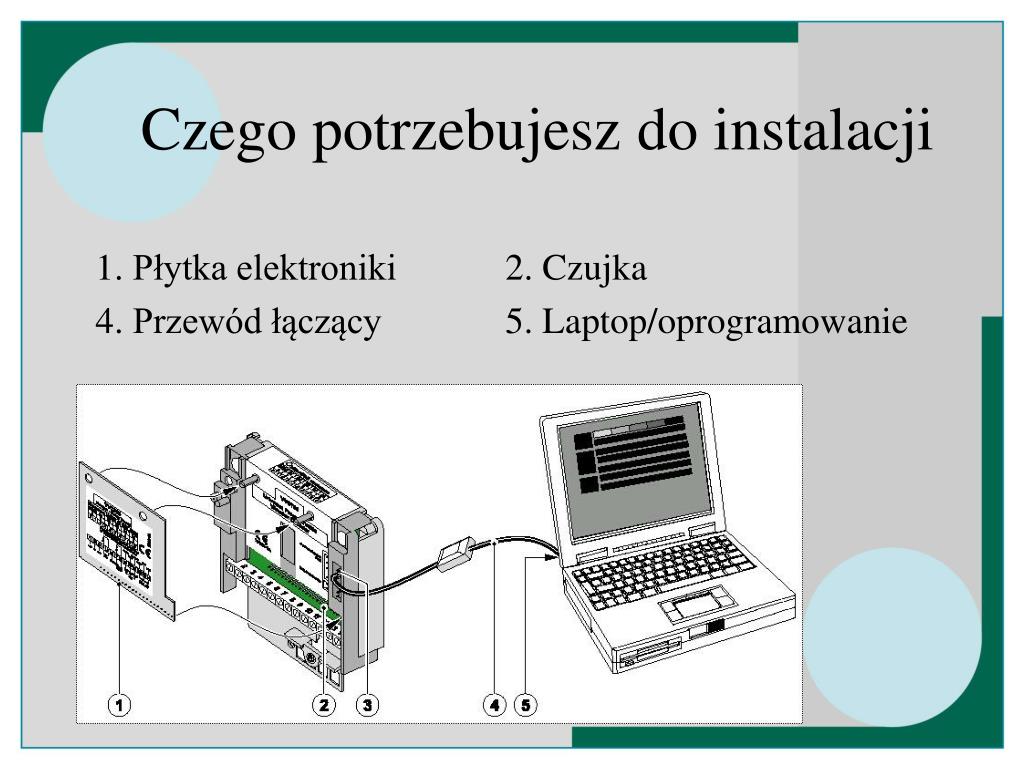

Czego potrzebujesz do instalacji

1. Płytka elektroniki 2. Czujka

4. Przewód łączący 5. Laptop/oprogramowanie

Czego potrzebujesz do instalacji

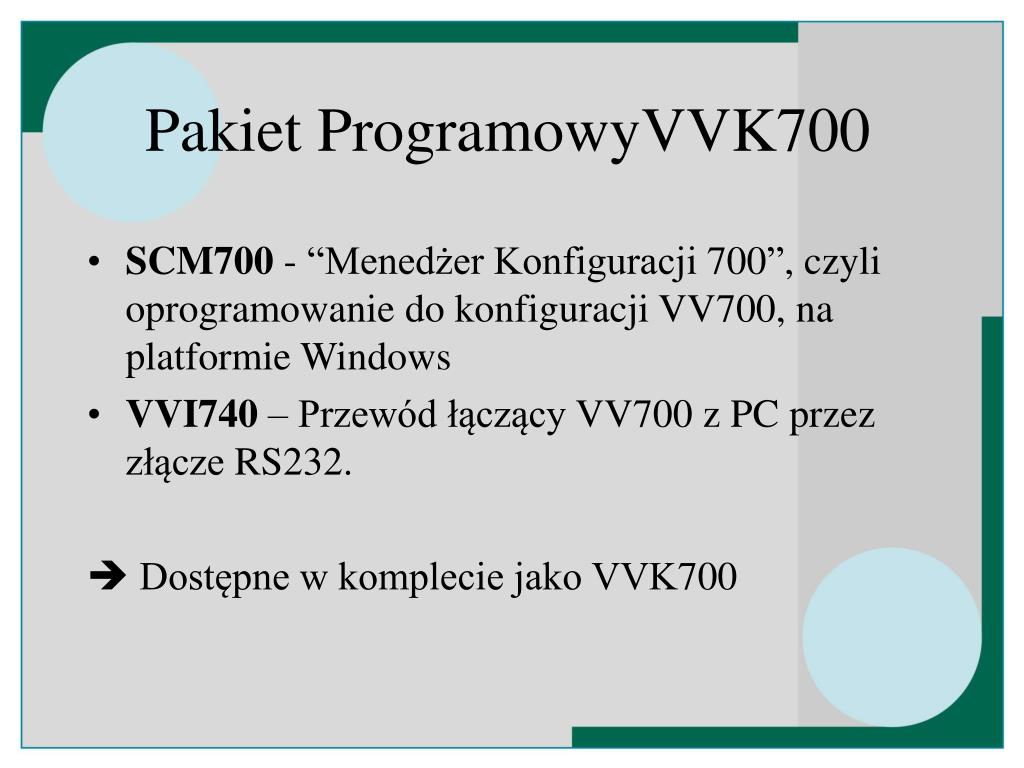

Pakiet programowy vvk700

SCM700 - “Menedżer Konfiguracji 700”, czyli oprogramowanie do konfiguracji VV700, na platformie Windows

VVI740 – Przewód łączący VV700 z PCprzez złącze RS232.

Dostępne w komplecie jako VVK700

Pakiet ProgramowyVVK700

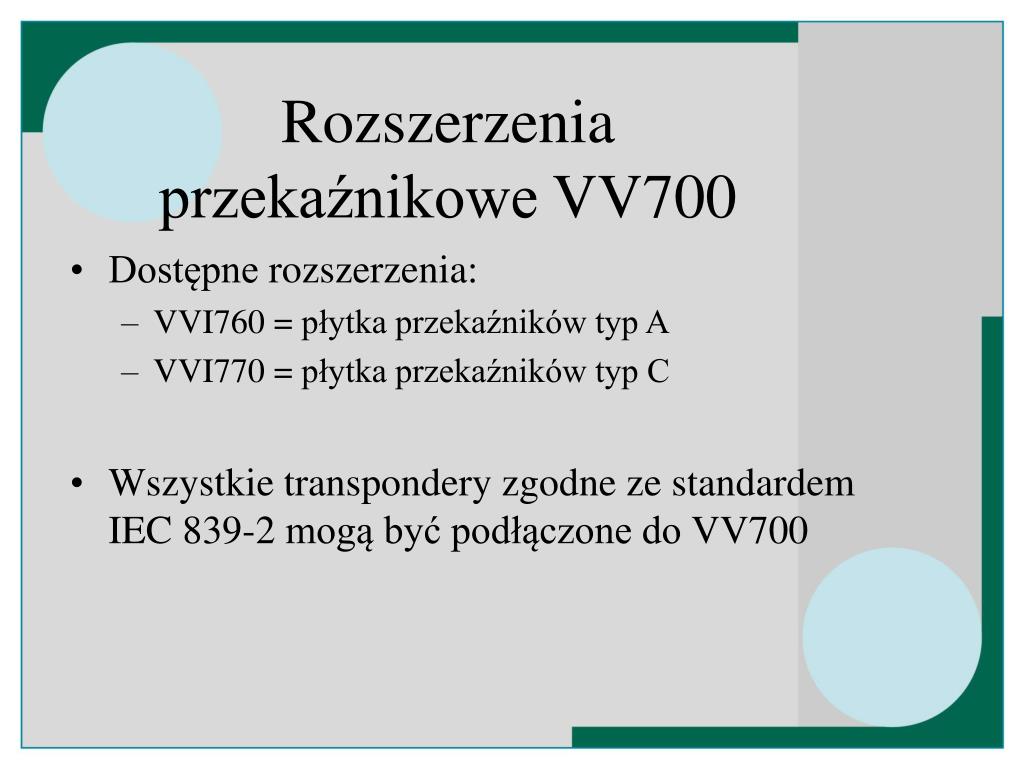

Rozszerzenia przeka nikowe vv700

Dostępnerozszerzenia:

VVI760 = płytka przekaźników typ A

VVI770 = płytka przekaźników typ C

Wszystkie transponderyzgodne ze standardem IEC 839-2 mogą być podłączone do VV700

Rozszerzenia przekaźnikowe VV700

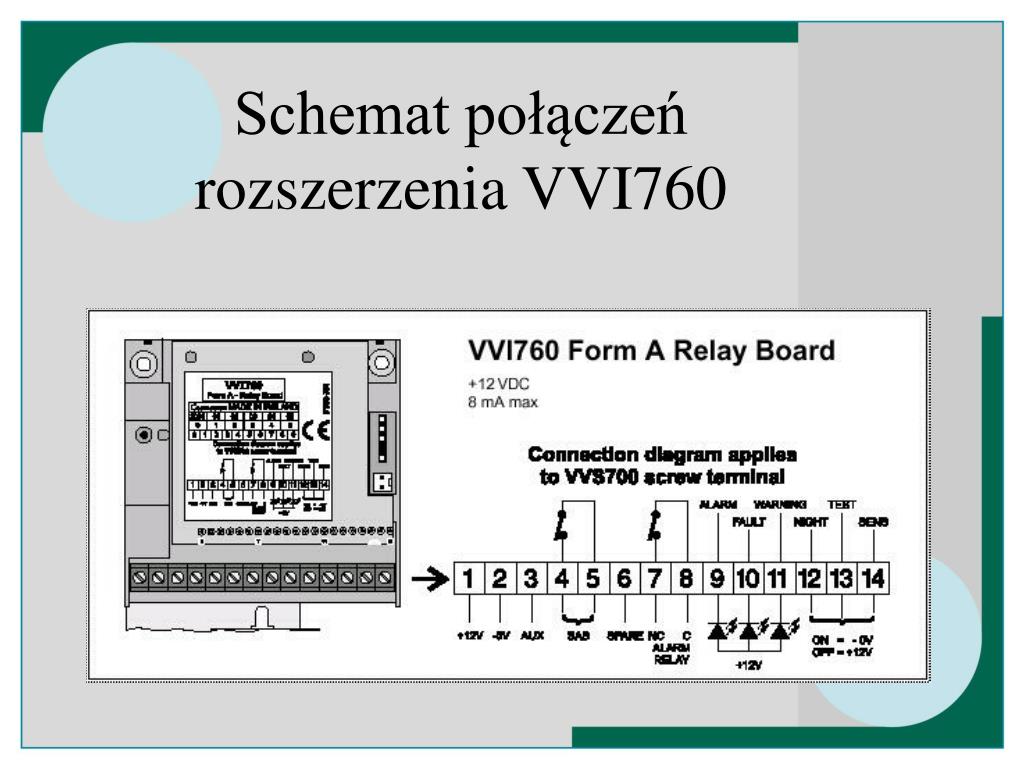

Schemat po cze rozszerzenia vvi760

Schemat połączeń rozszerzenia VVI760

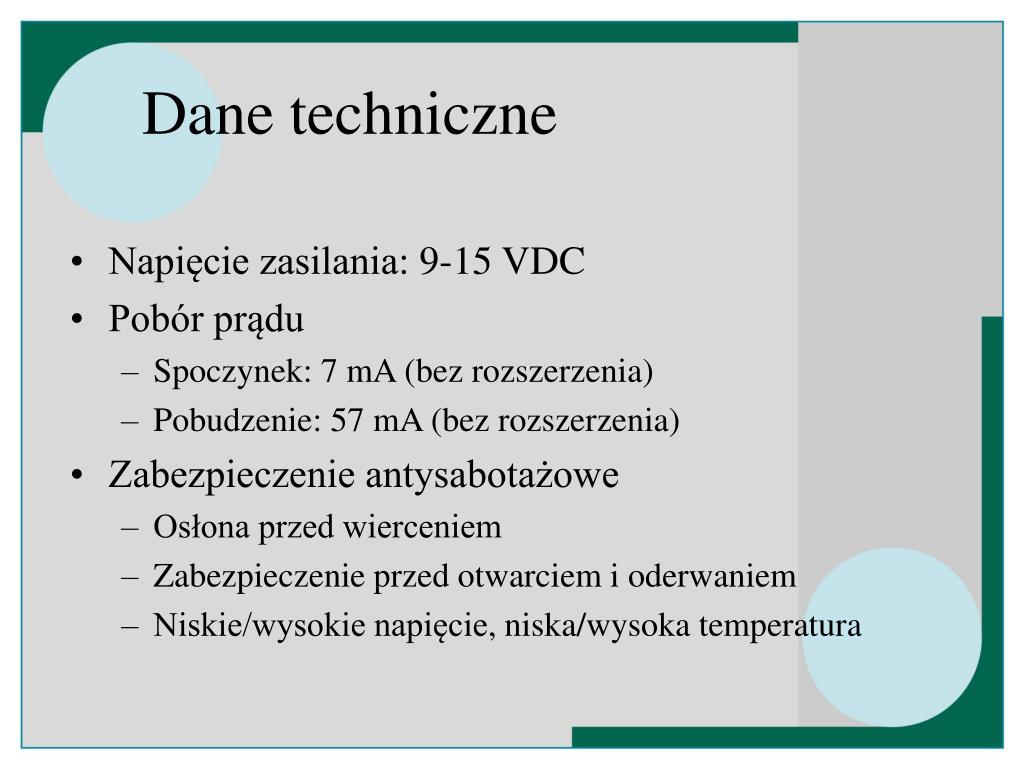

Dane techniczne

Napięcie zasilania: 9-15 VDC

Pobór prądu

Spoczynek: 7 mA (bez rozszerzenia)

Pobudzenie: 57 mA (bez rozszerzenia)

Zabezpieczenie antysabotażowe

Osłona przed wierceniem

Zabezpieczenie przed otwarciem i oderwaniem

Niskie/wysokie napięcie, niska/wysoka temperatura

Dane techniczne

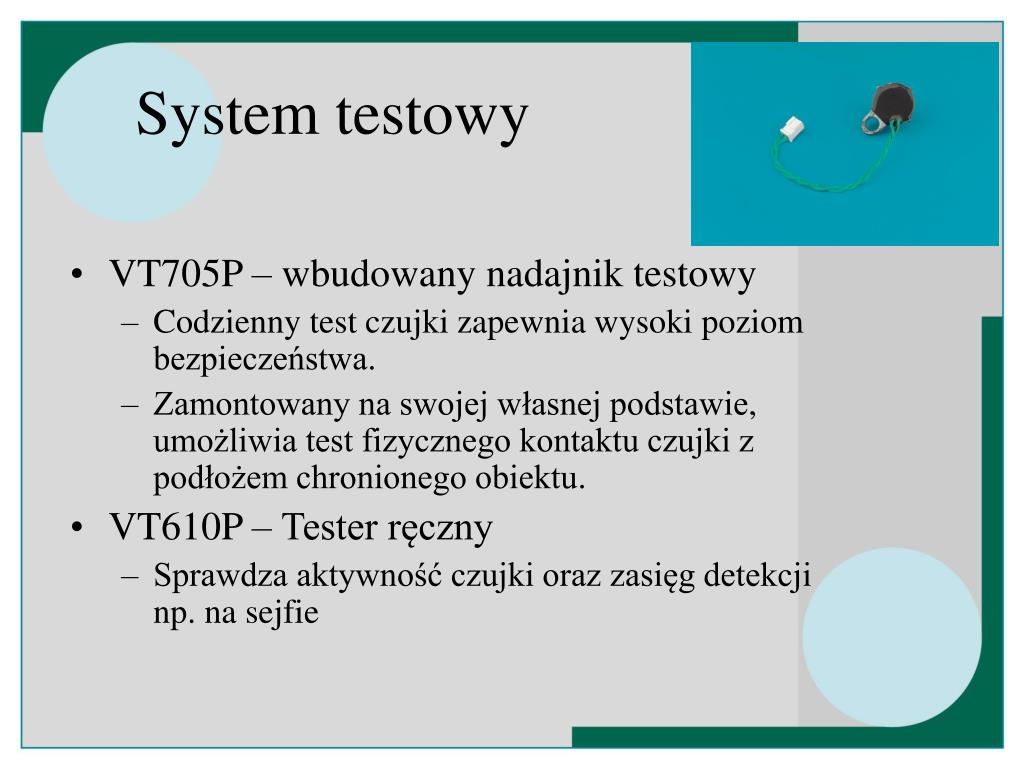

System testowy

VT705P – wbudowany nadajnik testowy

Codzienny test czujki zapewnia wysoki poziom bezpieczeństwa.

Zamontowany na swojej własnej podstawie, umożliwia test fizycznego kontaktu czujki z podłożem chronionego obiektu.

VT610P – Tester ręczny

Sprawdza aktywność czujki oraz zasięg detekcji np. na sejfie

System testowy

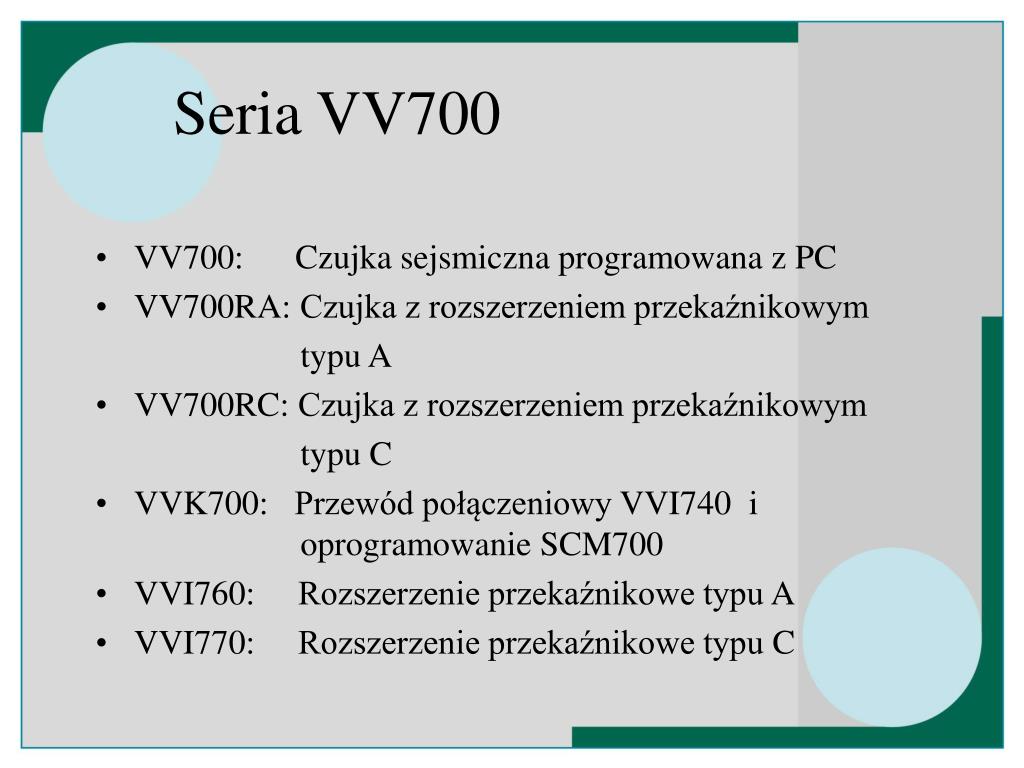

Seria vv700

VV700: Czujka sejsmiczna programowana z PC

VV700RA: Czujka z rozszerzeniem przekaźnikowym

typu A

VV700RC: Czujka z rozszerzeniem przekaźnikowym

typu C

VVK700: Przewód połączeniowy VVI740 ioprogramowanie SCM700

VVI760: Rozszerzenie przekaźnikowe typu A

VVI770: Rozszerzenie przekaźnikowe typuC

Seria VV700

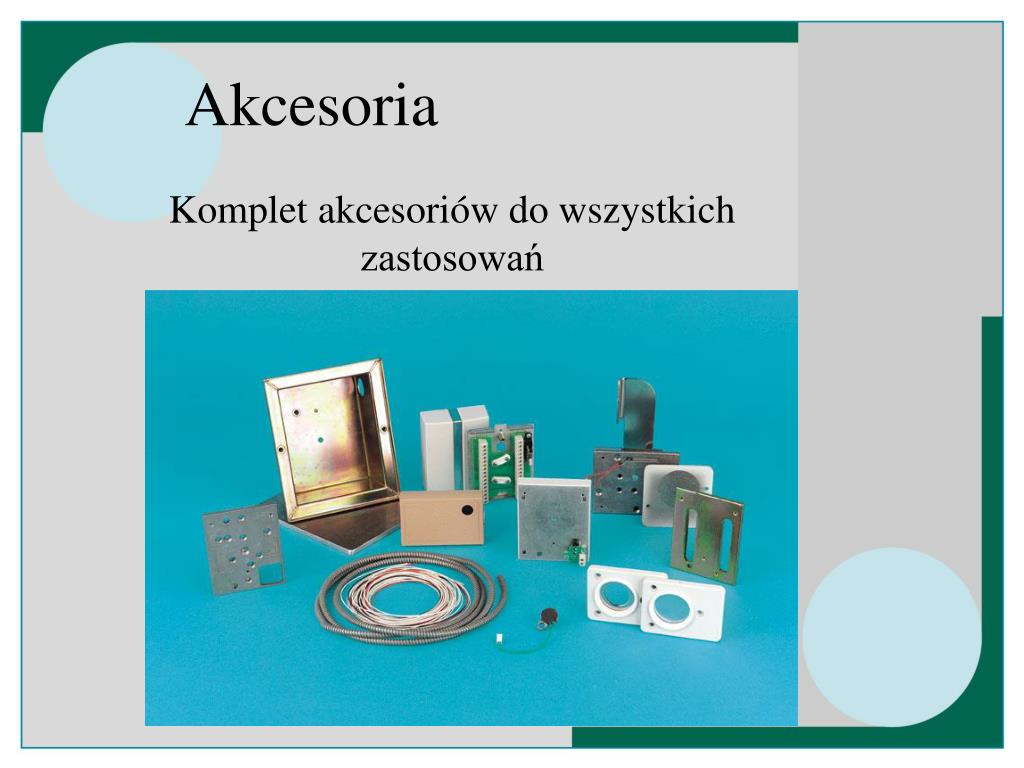

A kcesoria

Akcesoria

Komplet akcesoriów do wszystkich zastosowań

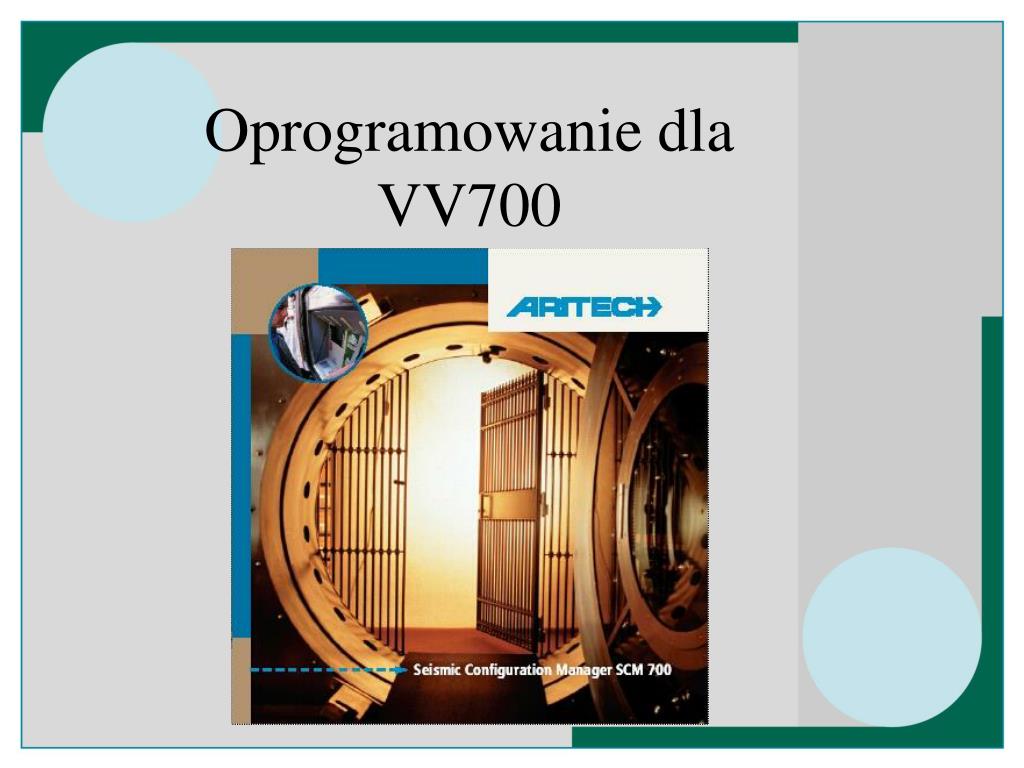

Oprogramowanie dla vv700

Oprogramowanie dla VV700

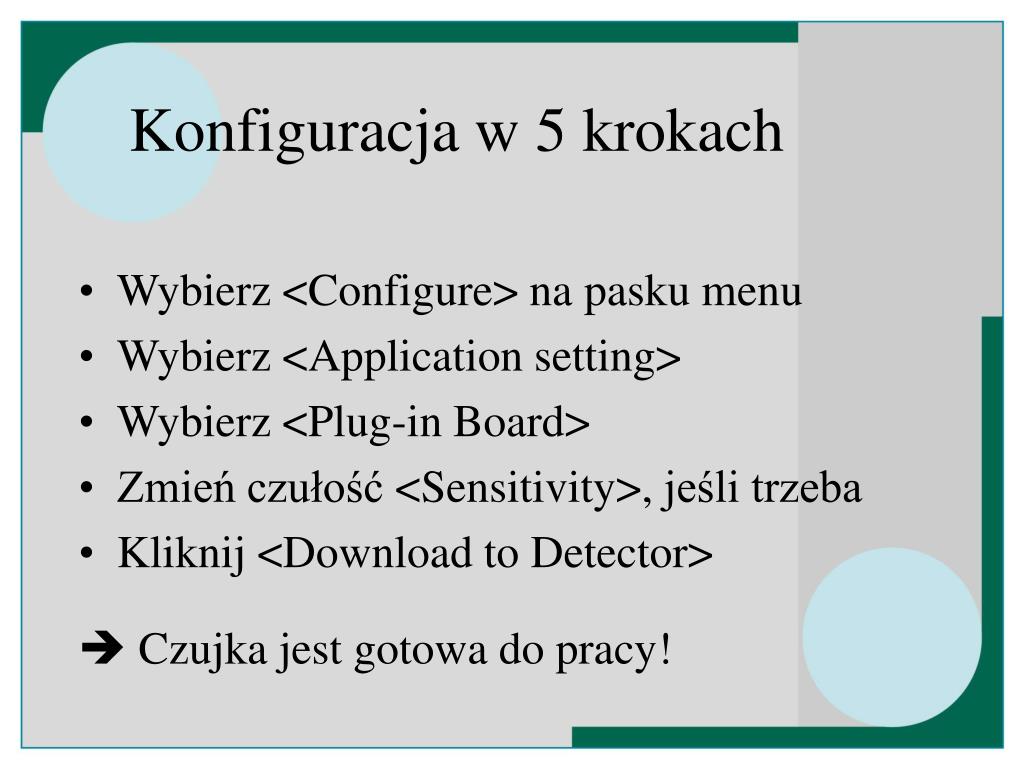

Konfiguracja w 5 krokach

Wybierz <Configure> na pasku menu

Wybierz <Application setting>

Wybierz <Plug-in Board>

Zmień czułość <Sensitivity>, jeśli trzeba

Kliknij <Download to Detector>

Konfiguracja w 5 krokach

 Czujka jest gotowa do pracy!


Okno konfiguracyjne

Okno, w którym ustawia się parametry konfiguracyjne czujki

5 różnych typów konfiguracji

Ustawienieczułości, obecności rozszerzeń, testów itp.

Ustawienia dodatkowe jak np. zdalne zmniejszenie czułości

Okno konfiguracyjne


Okno konfiguracyjne1

Okno konfiguracyjne

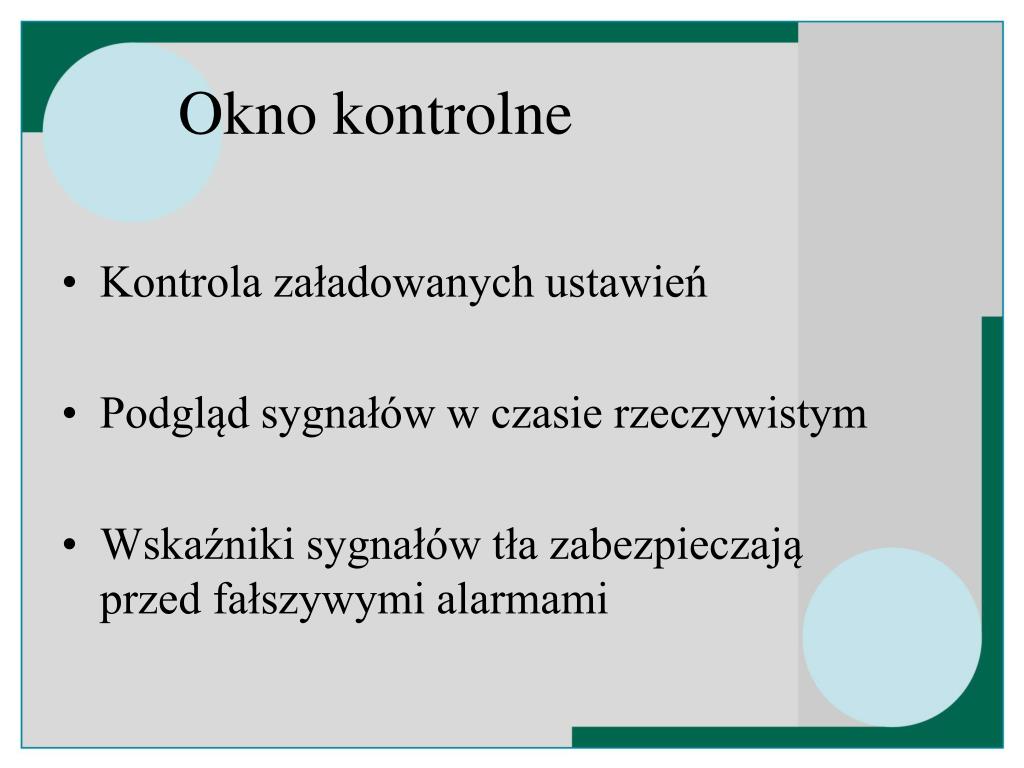

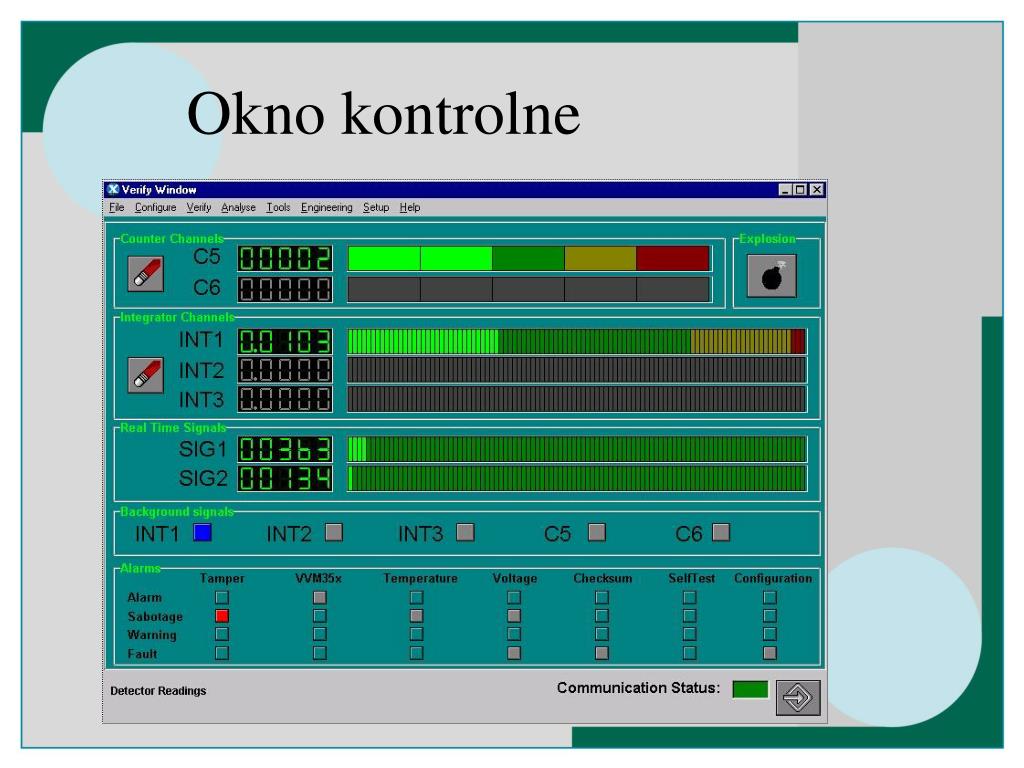

Okno kontrolne

Kontrola załadowanych ustawień

Podgląd sygnałów w czasie rzeczywistym

Wskaźniki sygnałów tła zabezpieczają przed fałszywymi alarmami

Okno kontrolne


Okno kontrolne1

Okno kontrolne

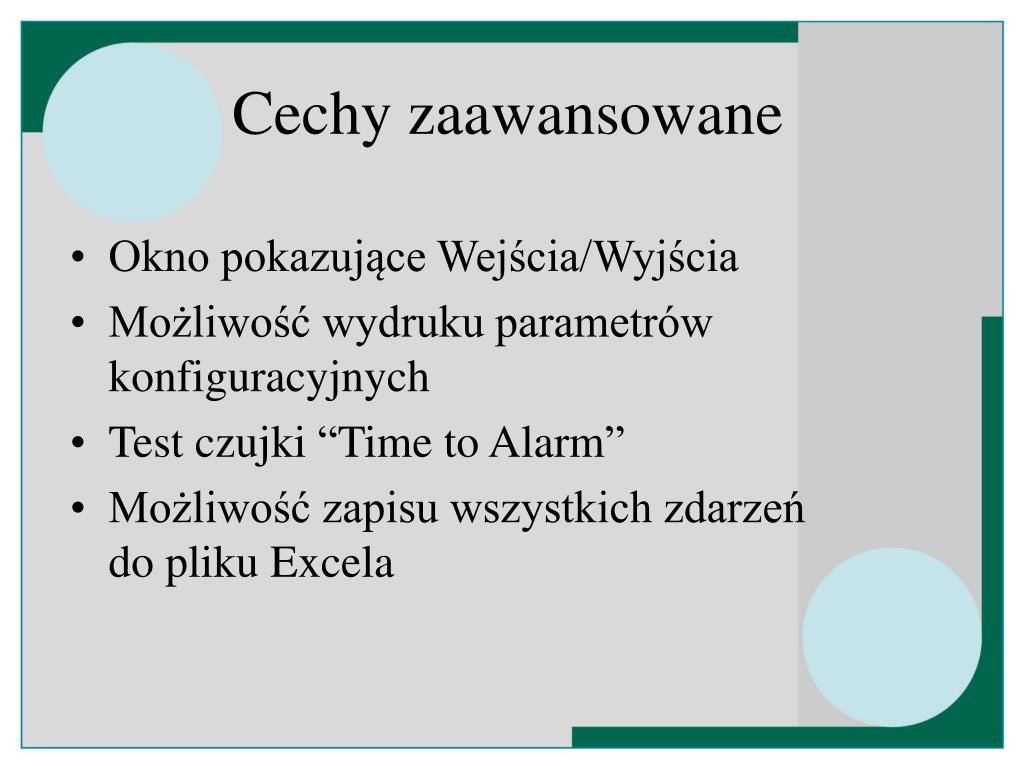

Cechy zaawansowane

Okno pokazujące Wejścia/Wyjścia

Możliwość wydruku parametrów konfiguracyjnych

Test czujki “Time to Alarm”

Możliwość zapisu wszystkich zdarzeń do pliku Excela

Cechy zaawansowane
