  1. Mikroprotsessorid PIC16F876A KÄSUD 2

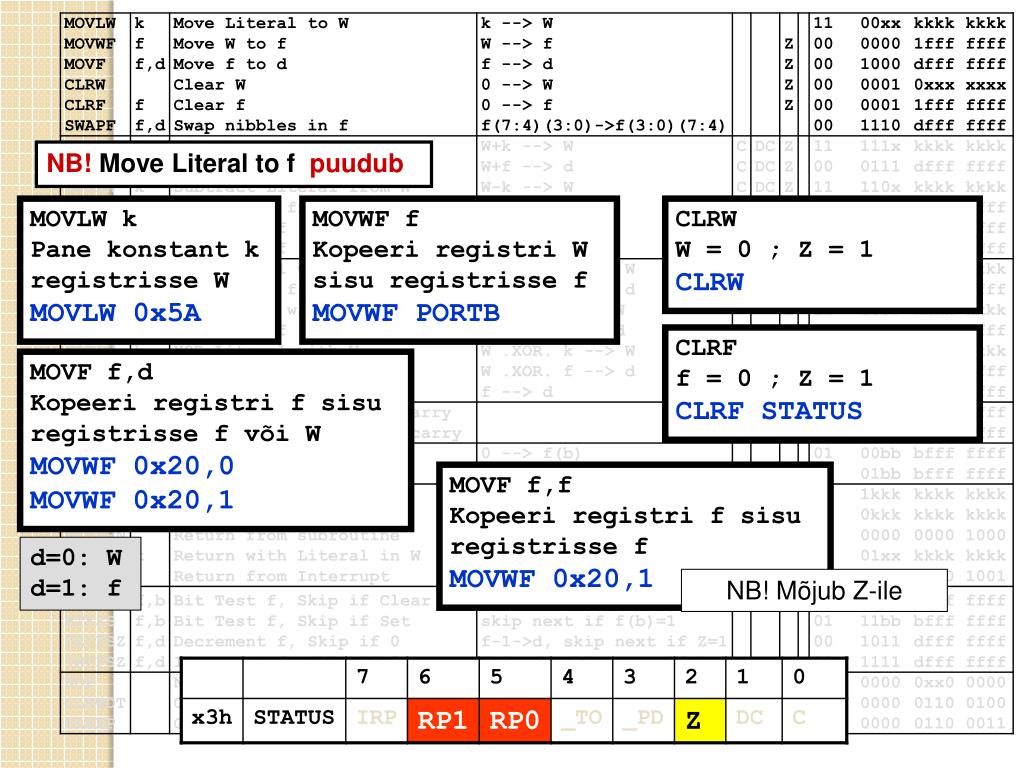

  2. NB!Move Literal to fpuudub MOVLW kPane konstant k registrisse WMOVLW 0x5A MOVWF fKopeeri registri W sisu registrisse fMOVWF PORTB CLRWW = 0 ; Z = 1CLRW CLRFf = 0 ; Z = 1CLRF STATUS MOVF f,dKopeeri registri f sisu registrisse f või WMOVWF 0x20,0MOVWF 0x20,1 MOVF f,fKopeeri registri f sisu registrisse fMOVWF 0x20,1 d=0: Wd=1: f NB! Mõjub Z-ile

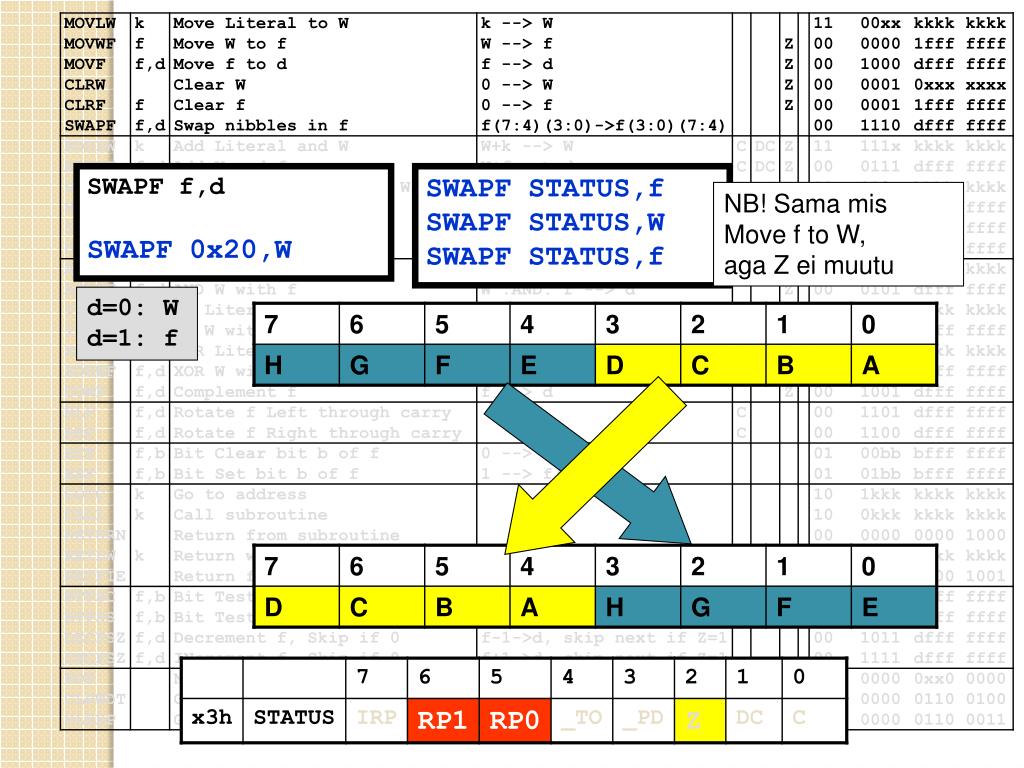

  3. SWAPF f,dSWAPF 0x20,W SWAPF STATUS,fSWAPF STATUS,WSWAPF STATUS,f NB! Sama misMove f to W,aga Z ei muutu d=0: Wd=1: f

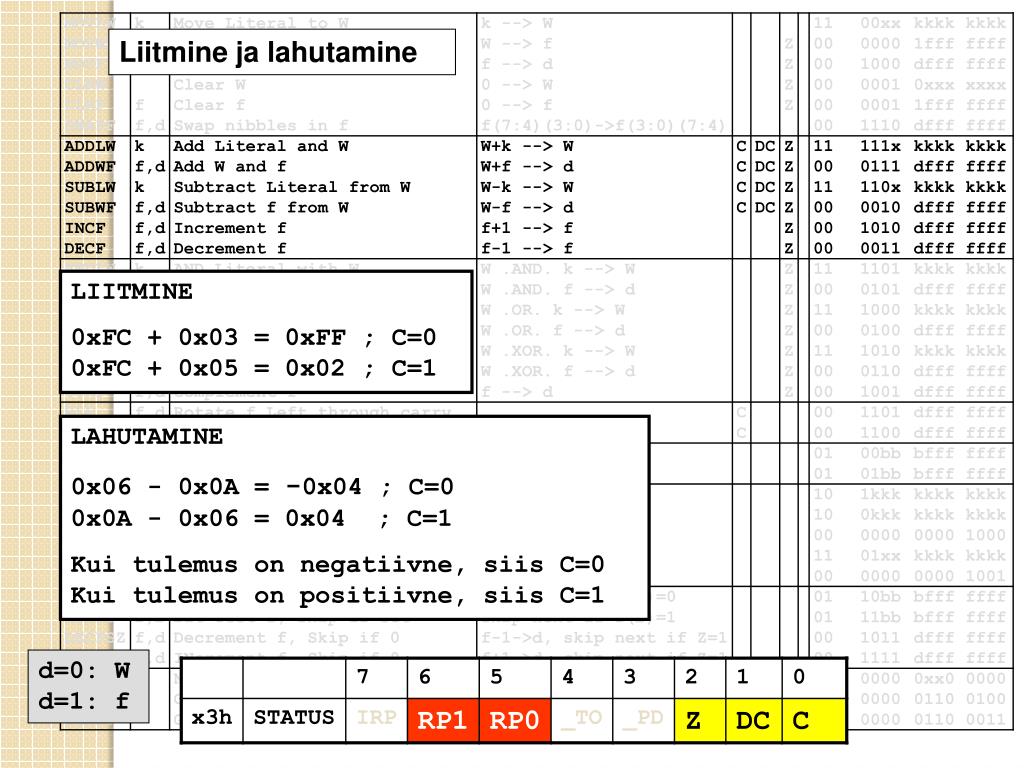

  4. Liitmine ja lahutamine LIITMINE 0xFC + 0x03 = 0xFF ; C=00xFC + 0x05 = 0x02 ; C=1 LAHUTAMINE 0x06 - 0x0A = -0x04 ; C=00x0A - 0x06 = 0x04 ; C=1 Kui tulemus on negatiivne, siis C=0Kui tulemus on positiivne, siis C=1 d=0: Wd=1: f

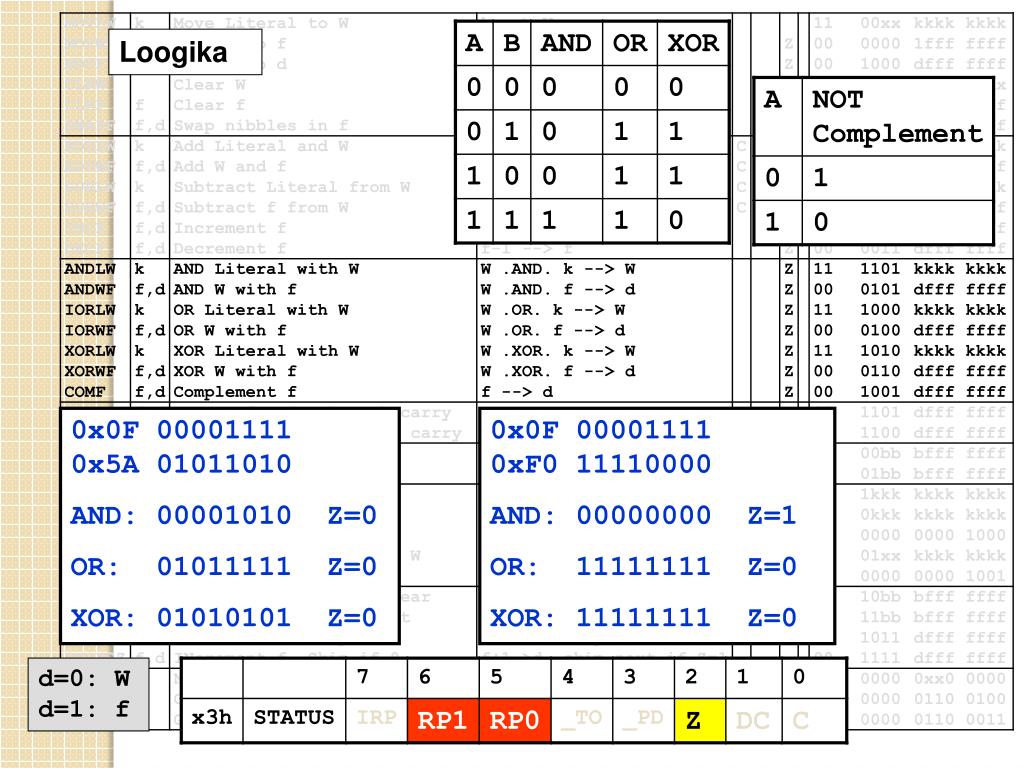

  5. Loogika 0x0F 000011110x5A 01011010 AND: 00001010 Z=0 OR: 01011111 Z=0 XOR: 01010101 Z=0 0x0F 000011110xF0 11110000 AND: 00000000 Z=1 OR: 11111111 Z=0 XOR: 11111111 Z=0 d=0: Wd=1: f

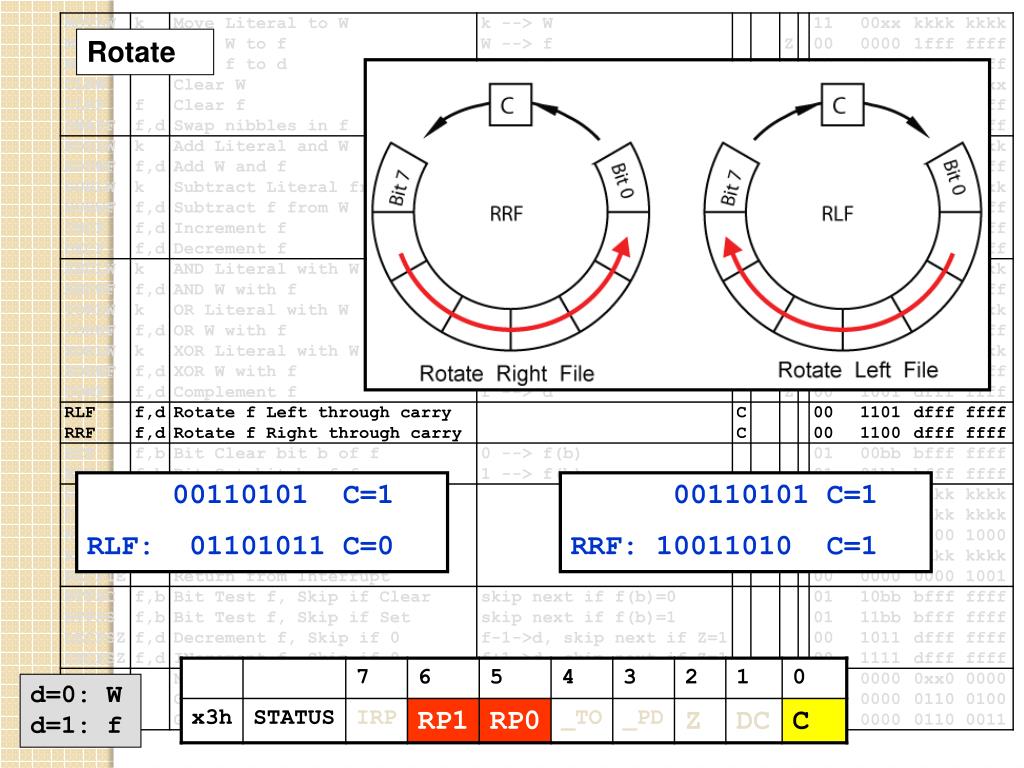

  6. Rotate 00110101 C=1 RLF: 01101011 C=0 00110101 C=1 RRF: 10011010 C=1 d=0: Wd=1: f

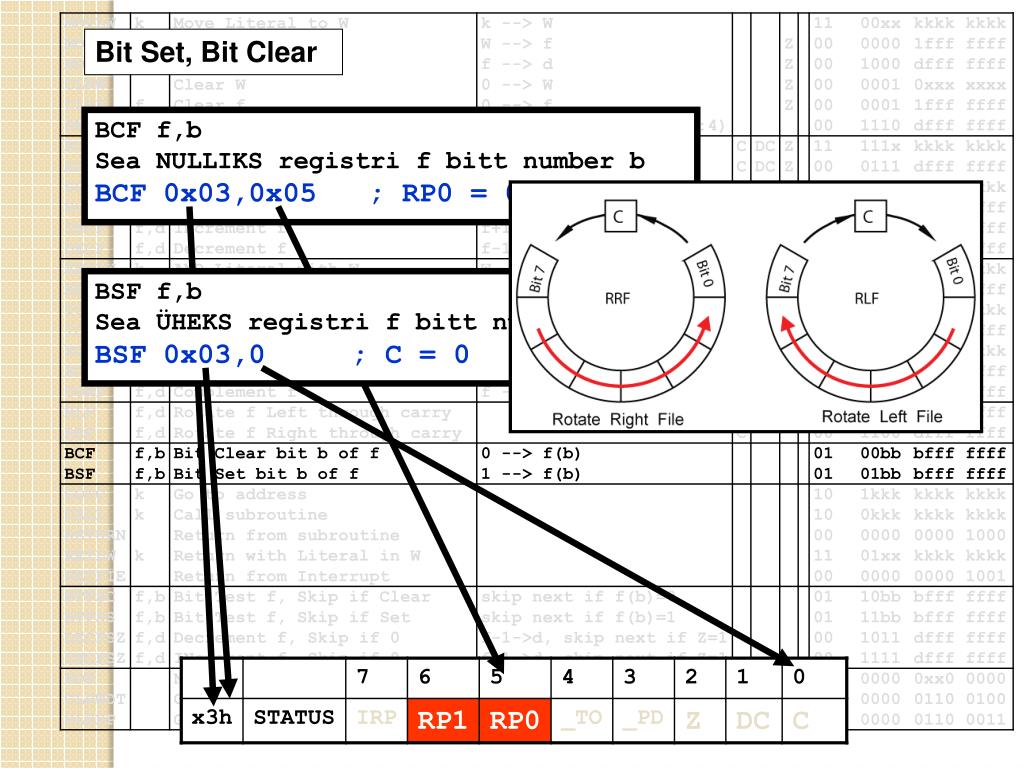

  7. Bit Set, Bit Clear BCF f,bSea NULLIKS registri f bitt number bBCF 0x03,0x05 ; RP0 = 0 BSF f,bSea ÜHEKS registri f bitt number bBSF 0x03,0 ; C = 0

  8. GOTO, CALL Aadressi vanemad 2 bitti tulevad registrist PCLATH GOTO 0x50CALL 0x50

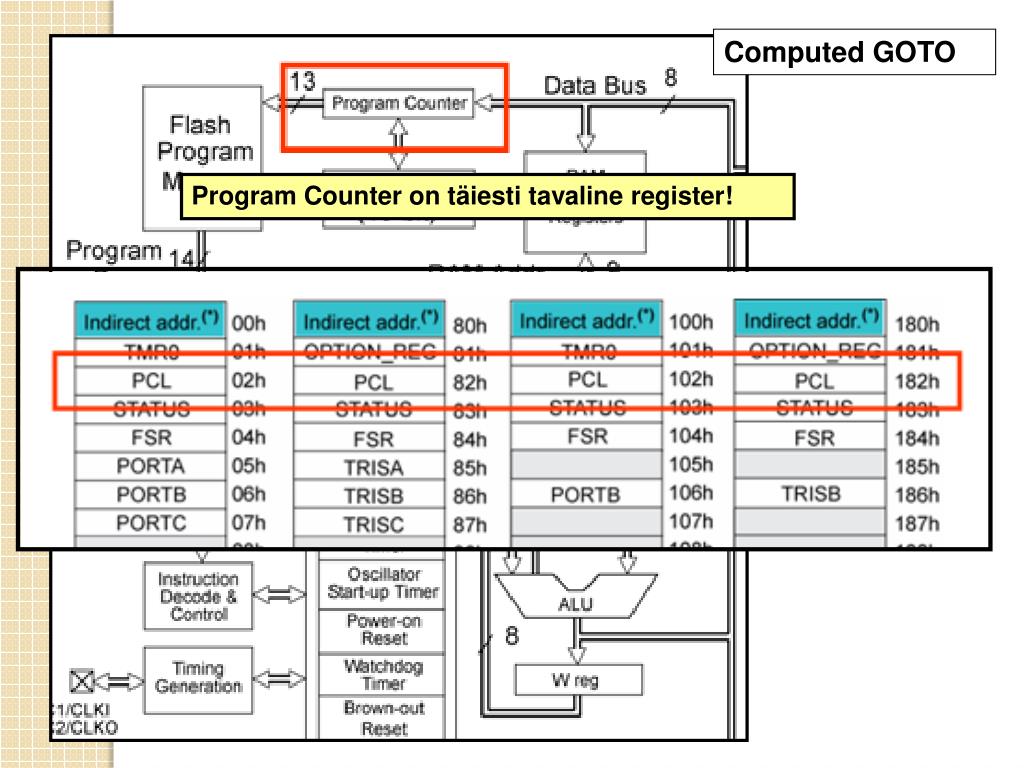

  9. Computed GOTO Program Counter on täiesti tavaline register!

  10. Computed GOTO MOVLW 0x06 ADDWF 0x02,1 ; mine siit 6 käsku edasi1.käsk2.käsk3.käsk4.käsk5.käsk6.käsk d=0: Wd=1: f

  11. STACK RETURN CALL PC PC InterruptKatkestus 1 RETFIE PC 2 3 4 5 6 7 8 CALL ja katkestuse ajal kirjutatakse Program Counter Stacki pealmiseks.RETURN ja RETFIE ajal loetakse Stackist pealmine Program Counter.NB! Stack on 13-bitine ja sinna mahub ka see osa,mis muidu on registris PCLATH.Stacki mahub ülimalt 8 CALLi ja katkestust.Edaspidi hakatakse alates esimesest üle kirjutama!

  12. CALL, RETURN Addr0000 MOVLW 0xAA ; W=AA0001 CALL 0x040002 GOTO 0x000003 MOVLW 0x00 ; W=00004 MOVLW 0xFF ; W=FF0005 RETLW 0x55 ; W=55

  13. Tingimuslik suunamine BTFSC f,b (BTFSS f,b)Kui registri f bitt number b on NULL (ÜKS),siis jäta järgmine käsk vahele. NOP d=0: Wd=1: f

  14. Tingimuslik suunamine BTFSC f,b (BTFSS f,b)Kui registri f bitt number b on NULL (ÜKS),siis jäta järgmine käsk vahele. 0000 BTFSC 0x8E,0 ; Kas BOR on null?0001 GOTO 0x03 ; BOR ei olnud null0002 GOTO Kuskile ; BOR oli null0003 BTFSC 0x8E,1 ; Kas POR on null?0003 GOTO 0x05 ; Ka POR ei olnud null0004 GOTO KuskileMujale ; POR oli null0005 TeeMidagiMuud ; Kumbki ei olnud null

  15. Tingimuslik suunamine DECFSZ f,d (INCFSZ f,d)1. Lahuta või liida registrile f üks2. Pane tulemus vastavalt d väärtusele kas registrisse f või registrisse W3. Kui tulemus oli null, siis jäta järgmine käsk vahele. 0000 CLRF 0x200001 COMF 0x20,10002 DECFSZ 0x20,10003 GOTO 0x020004 TeeMidagiMuud d=0: Wd=1: f

  16. Start WDT CLRWDT CLRWDT aeg Reset WDT WDT work SLEEP work SLEEP NOPÄra tee midagi, viida lihtsalt aega (4 OSC takti)
