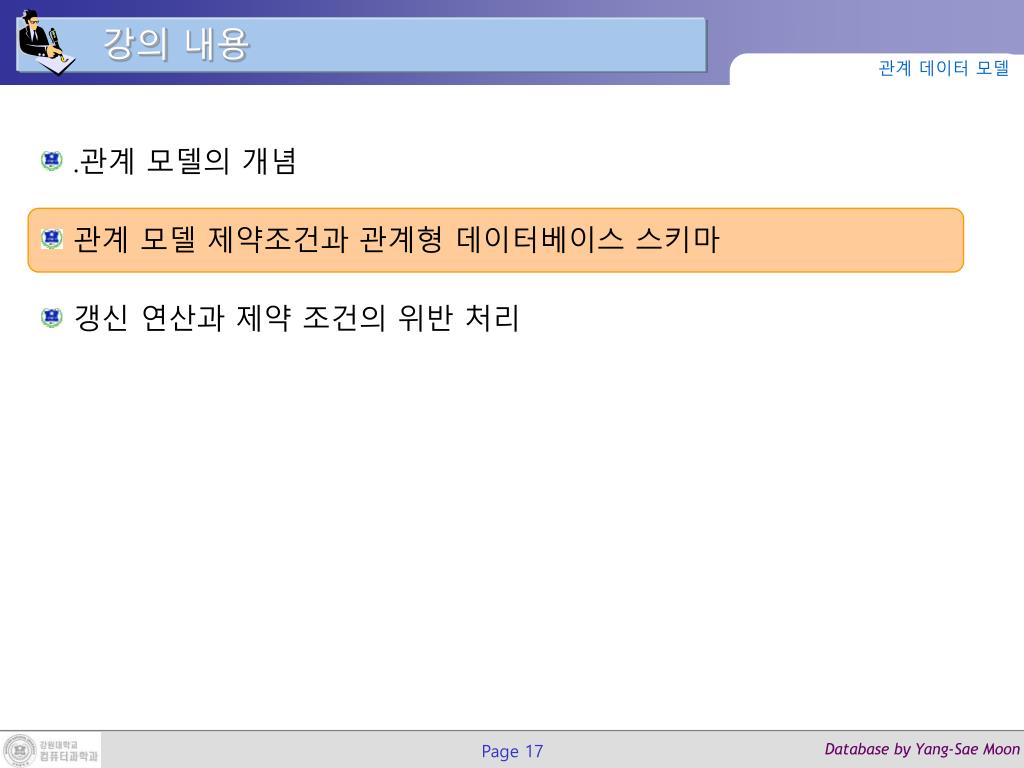

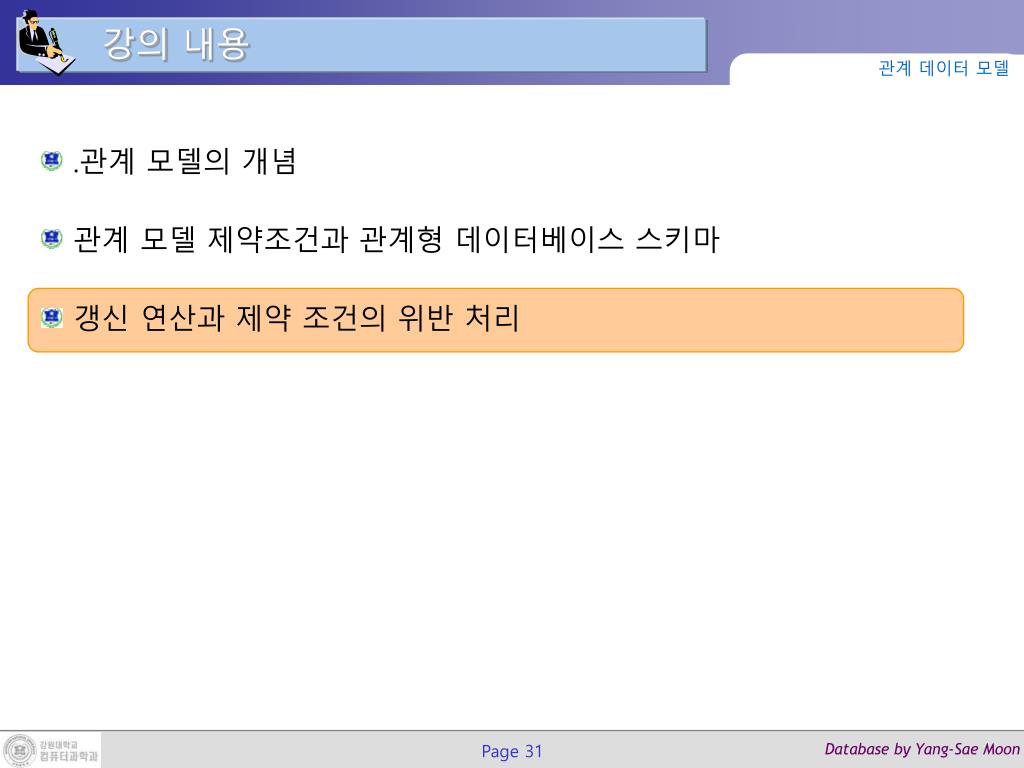

강의 내용 관계 데이터 모델 .관계 모델의 개념 관계 모델 제약조건과 관계형 데이터베이스 스키마 갱신 연산과 제약 조건의 위반 처리

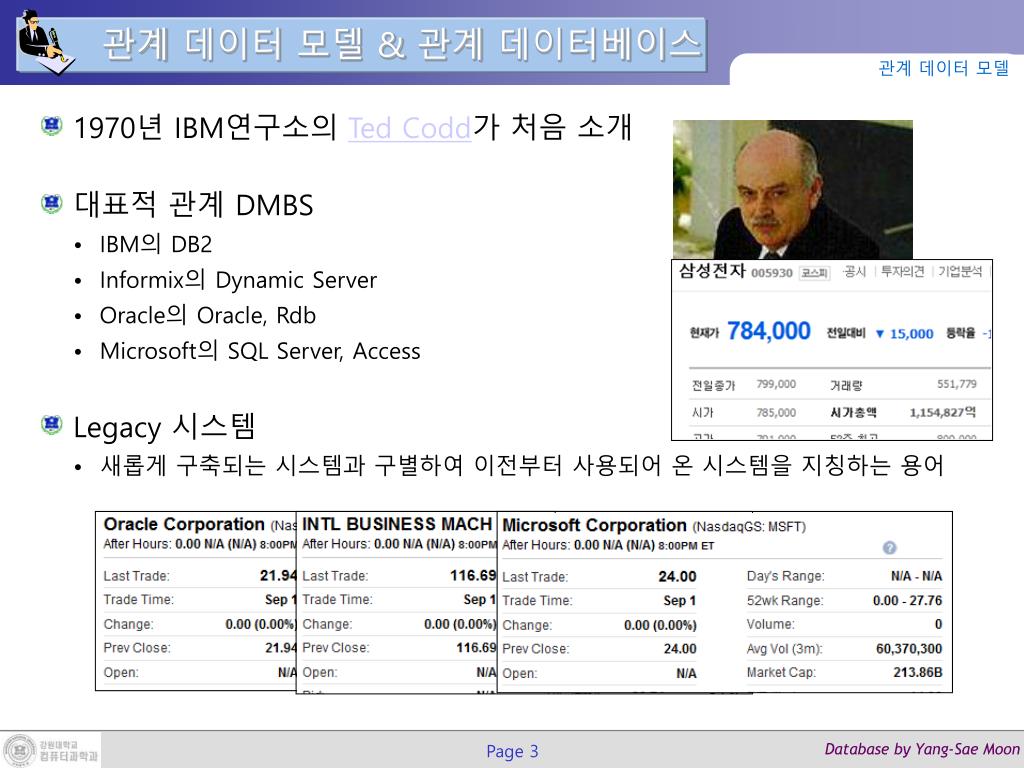

관계 데이터 모델 & 관계 데이터베이스 관계 데이터 모델 • 1970년 IBM연구소의 Ted Codd가 처음 소개 • 대표적 관계 DMBS • IBM의 DB2 • Informix의 Dynamic Server • Oracle의 Oracle, Rdb • Microsoft의 SQL Server, Access • Legacy 시스템 • 새롭게 구축되는 시스템과 구별하여 이전부터 사용되어 온 시스템을 지칭하는 용어

관계 모델의 개념 (1/3) 관계 데이터 모델 테이블  릴레이션 행  투플 열  애트리뷰트

관계 모델의 개념 (2/3) 관계 데이터 모델 • 관계모델 용어 • 행 → 투플 • 열 → 애트리뷰트 • 테이블 → 릴레이션 • 관계모델의 구성 • 관계모델에서 데이터베이스는 릴레이션(테이블)들의 모임으로 표현됨 • 릴레이션은투플(행, 레코드)들의 집합으로 표현됨 • 투플은애트리뷰트(컬럼, 필드, 혹은 속성)들로 구성됨 • ER 모델과의 비교 (일반적으로 ER 모델링 이후에 관계 모델로 변환) • 테이블: 엔티티 타입 (혹은 다치애트리뷰트 또는 관계 타입) • 행: 엔티티 혹은 관계에 해당하는 사실(인스턴스)을 표현함 • 열: 애트리뷰트들을 표시함

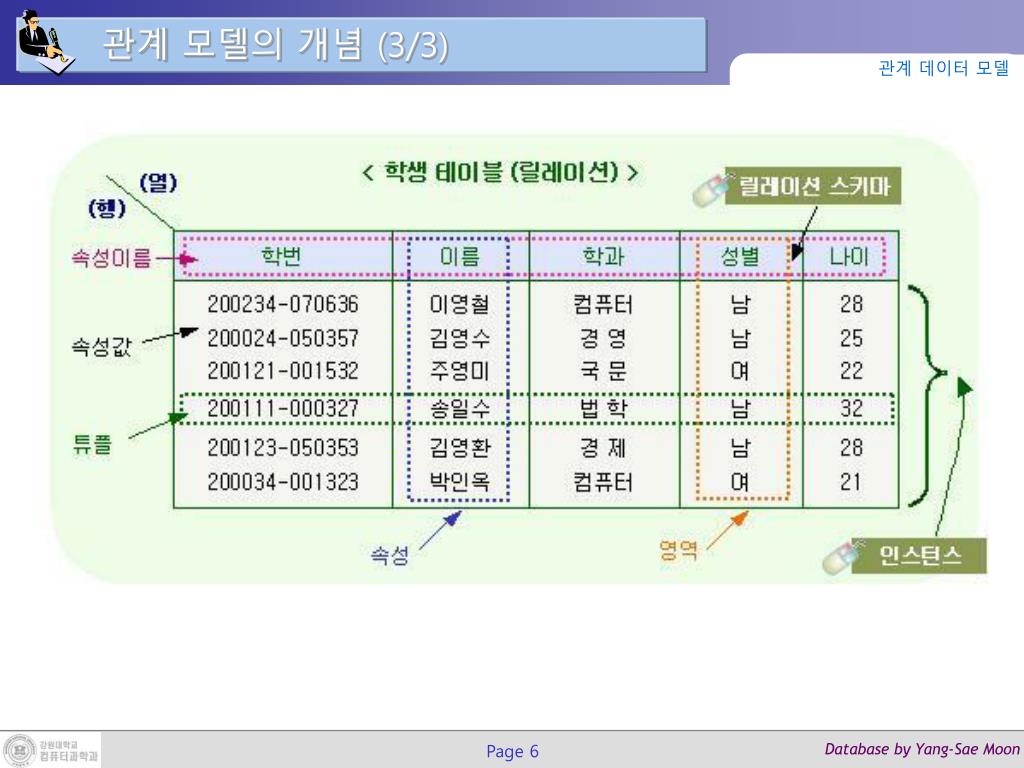

관계 모델의 개념 (3/3) 관계 데이터 모델

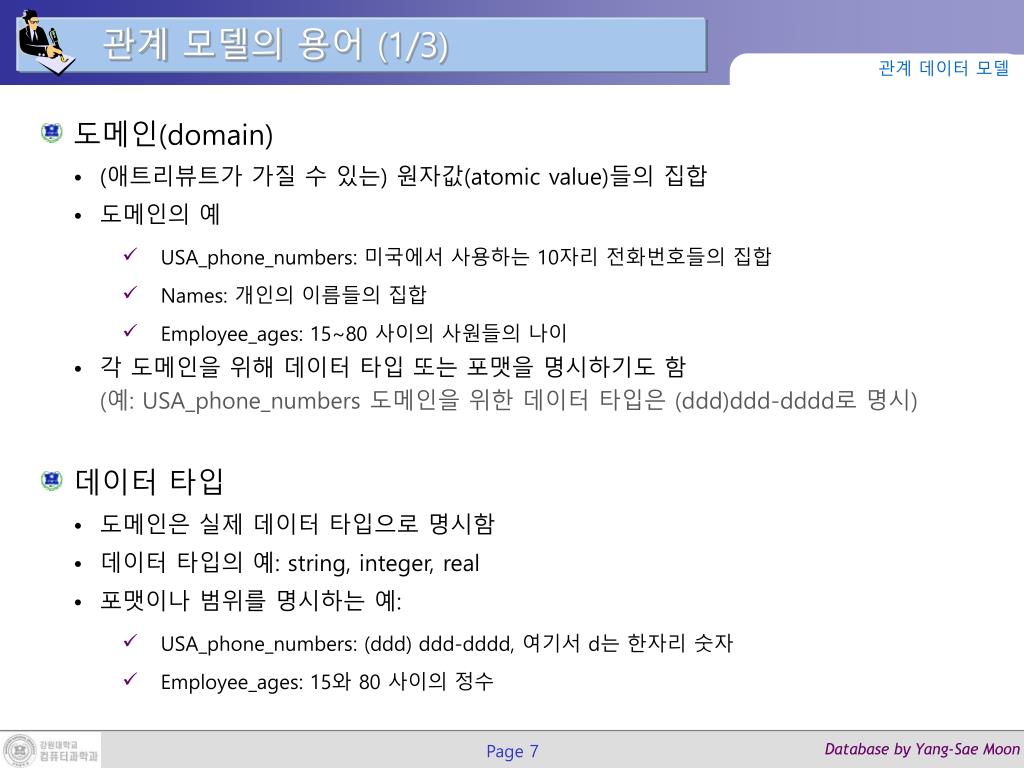

관계 모델의 용어 (1/3) 관계 데이터 모델 • 도메인(domain) • (애트리뷰트가 가질 수 있는) 원자값(atomic value)들의 집합 • 도메인의 예 • USA_phone_numbers: 미국에서 사용하는 10자리 전화번호들의 집합 • Names: 개인의 이름들의 집합 • Employee_ages: 15~80 사이의 사원들의 나이 • 각 도메인을 위해데이터 타입 또는 포맷을 명시하기도 함(예: USA_phone_numbers도메인을 위한 데이터 타입은 (ddd)ddd-dddd로 명시) • 데이터 타입 • 도메인은 실제 데이터 타입으로 명시함 • 데이터 타입의 예: string, integer, real • 포맷이나 범위를 명시하는 예: • USA_phone_numbers: (ddd) ddd-dddd, 여기서 d는 한자리 숫자 • Employee_ages: 15와 80 사이의 정수

관계 모델의 용어 (2/3) 관계 데이터 모델 • 릴레이션 스키마 (relation schema) • 릴레이션 이름 R과 애트리뷰트 Ai들의 집합으로 R(A1, A2, ..., An) 로 표기함 • 릴레이션의 차수(degree): 릴레이션의애트리뷰트갯수 • 예: STUDENT(Name, SSN, BirthDate, Address) 릴레이션의차수 = 4 • 도메인의 표현: dom(Ai) = integer, dom(Name) = Names • 릴레이션 스키마 R(A1, A2, ..., An)의 투플 tn-투플(n개의 애트리뷰트로 구성된 투플)이라부름 • n-투플t: 값들의 (순서화된)집합 t = <v1, v2, ..., vn>, 값 vi는 dom(Ai)의 한 원소임

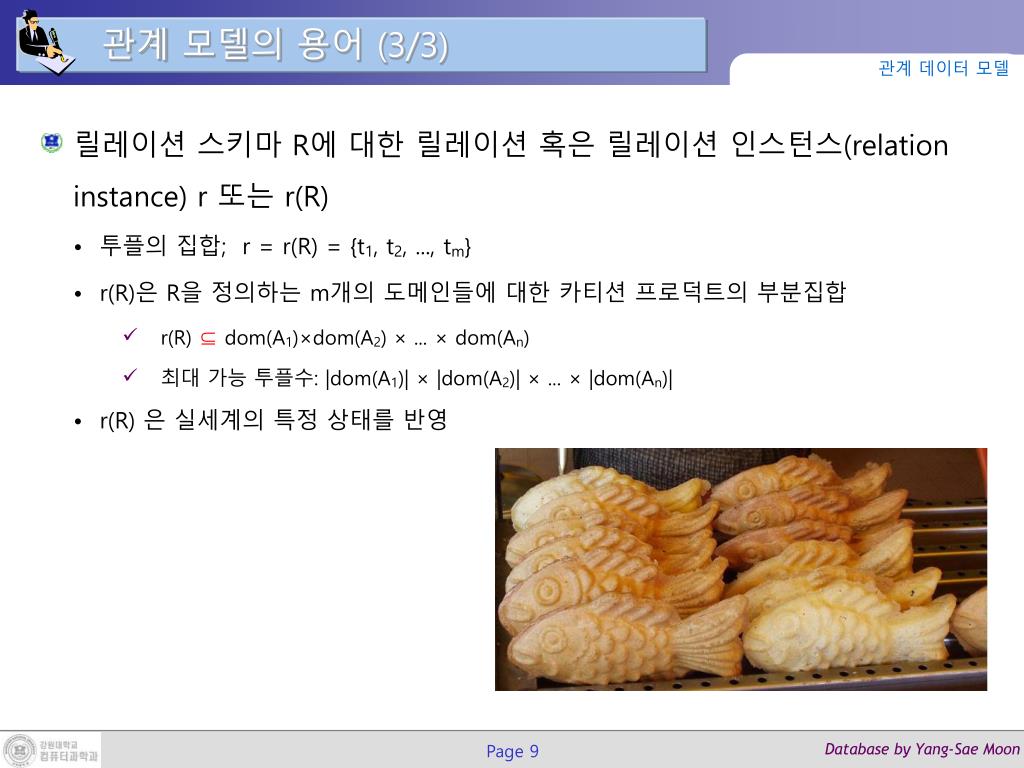

관계 모델의 용어 (3/3) 관계 데이터 모델 • 릴레이션 스키마 R에 대한 릴레이션 혹은 릴레이션 인스턴스(relation instance) r 또는 r(R) • 투플의 집합; r = r(R) = {t1, t2, ..., tm} • r(R)은 R을 정의하는 m개의 도메인들에 대한 카티션프로덕트의 부분집합 • r(R) ⊆dom(A1)×dom(A2) × ... × dom(An) • 최대 가능 투플수: |dom(A1)| × |dom(A2)| × ... × |dom(An)| • r(R) 은 실세계의 특정 상태를 반영

실제 예를 통한 관계 모델의 용어 관계 데이터 모델

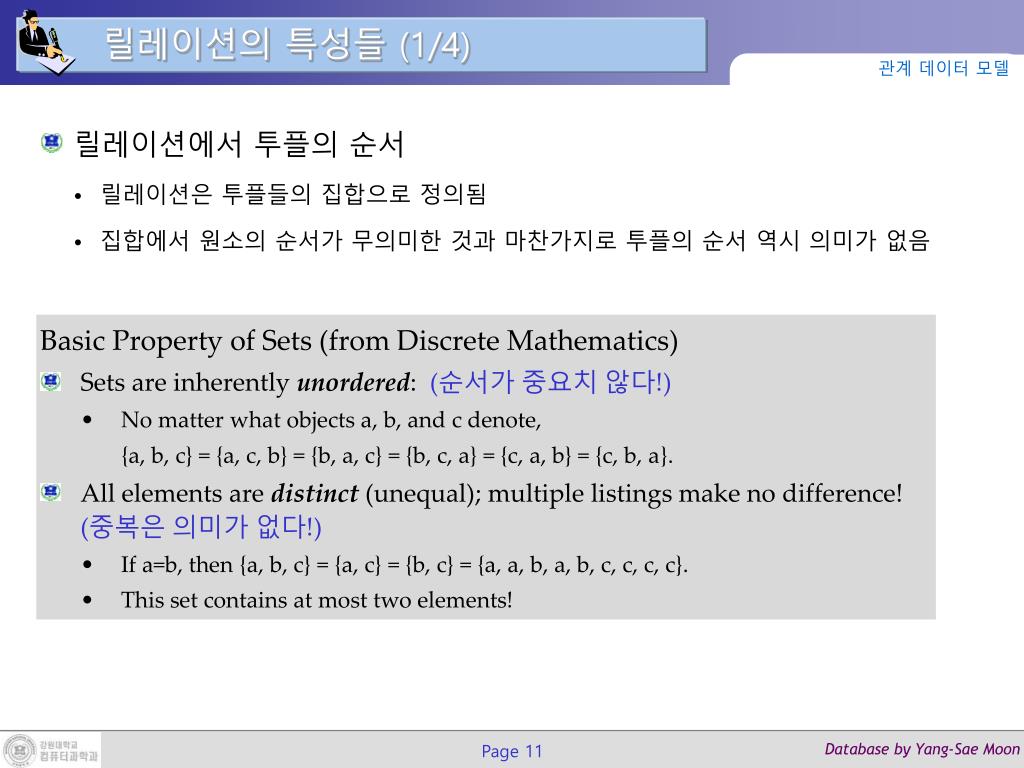

릴레이션의 특성들 (1/4) 관계 데이터 모델 • 릴레이션에서투플의 순서 • 릴레이션은투플들의 집합으로 정의됨 • 집합에서 원소의 순서가 무의미한 것과 마찬가지로 투플의 순서 역시 의미가 없음 Basic Property of Sets (from Discrete Mathematics) • Sets are inherently unordered: (순서가 중요치 않다!) • No matter what objects a, b, and c denote, {a, b, c} = {a, c, b} = {b, a, c} = {b, c, a} = {c, a, b} = {c, b, a}. • All elements are distinct (unequal); multiple listings make no difference!(중복은 의미가 없다!) • If a=b, then {a, b, c} = {a, c} = {b, c} = {a, a, b, a, b, c, c, c, c}. • This set contains at most two elements!

릴레이션의 특성들 (2/4) 관계 데이터 모델 투플의 순서 상이 → 동일한 릴레이션

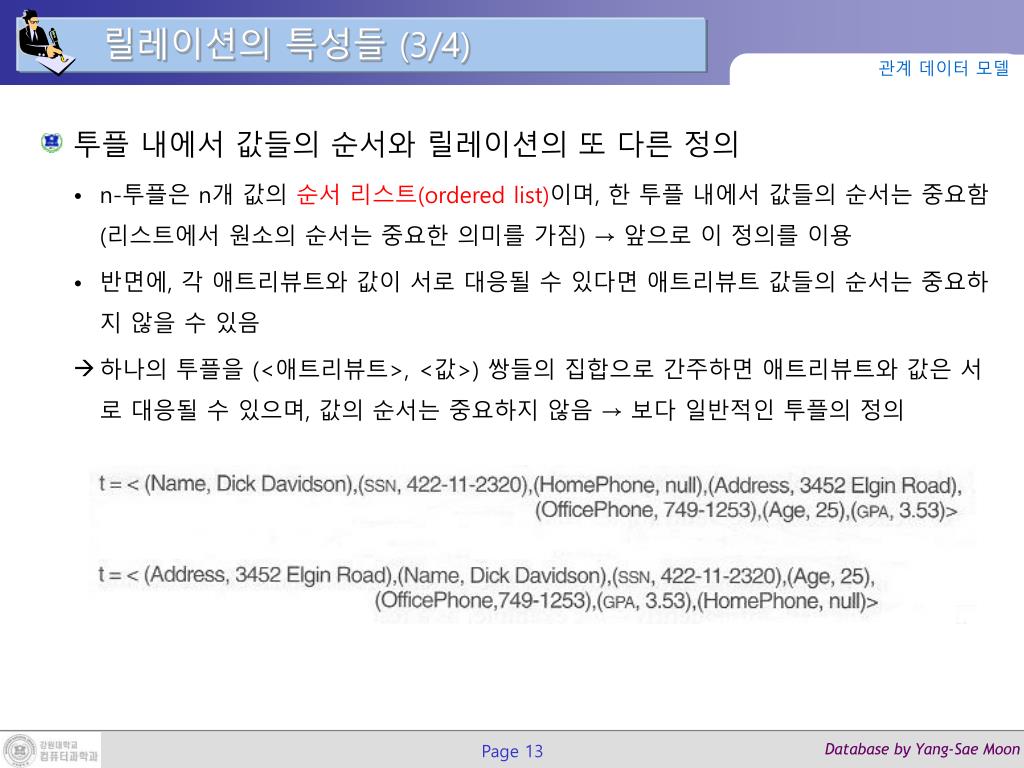

릴레이션의 특성들 (3/4) 관계 데이터 모델 • 투플 내에서 값들의 순서와 릴레이션의 또 다른 정의 • n-투플은n개 값의 순서 리스트(ordered list)이며, 한 투플 내에서 값들의 순서는 중요함(리스트에서 원소의 순서는 중요한 의미를 가짐) → 앞으로 이 정의를 이용 • 반면에, 각 애트리뷰트와 값이 서로 대응될 수 있다면 애트리뷰트 값들의 순서는 중요하지 않을 수 있음  하나의 투플을(<애트리뷰트>, <값>) 쌍들의 집합으로 간주하면 애트리뷰트와 값은 서로 대응될 수 있으며, 값의 순서는 중요하지 않음 → 보다 일반적인 투플의 정의

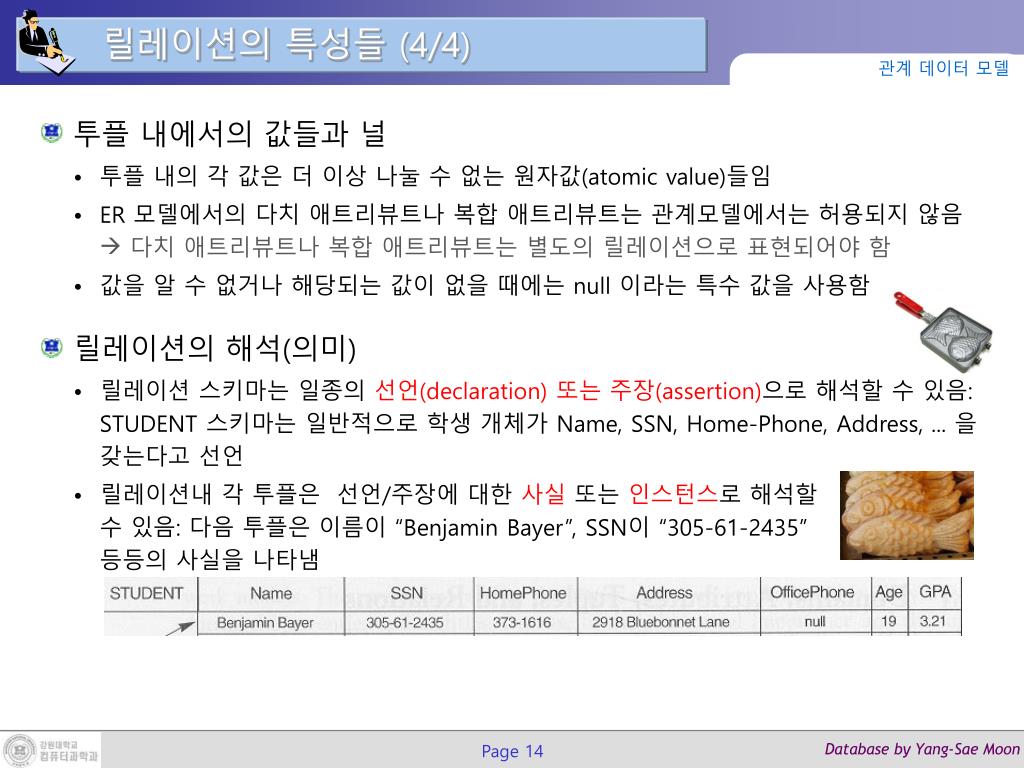

릴레이션의 특성들 (4/4) 관계 데이터 모델 • 투플 내에서의 값들과 널 • 투플 내의 각 값은 더 이상 나눌 수 없는 원자값(atomic value)들임 • ER 모델에서의 다치애트리뷰트나 복합 애트리뷰트는 관계모델에서는 허용되지 않음 다치애트리뷰트나 복합 애트리뷰트는 별도의 릴레이션으로 표현되어야 함 • 값을 알 수 없거나 해당되는 값이 없을 때에는 null 이라는 특수 값을 사용함 • 릴레이션의 해석(의미) • 릴레이션 스키마는 일종의 선언(declaration) 또는 주장(assertion)으로 해석할 수 있음:STUDENT 스키마는 일반적으로 학생 개체가 Name, SSN, Home-Phone, Address, ... 을 갖는다고 선언 • 릴레이션내 각 투플은 선언/주장에 대한 사실 또는 인스턴스로 해석할 수 있음: 다음 투플은 이름이 “Benjamin Bayer”, SSN이 “305-61-2435” 등등의 사실을 나타냄

관계 모델의 표기법 (1/2) 관계 데이터 모델 • 차수가 n인 릴레이션 스키마 R은 R(A1, A2, ..., An)으로 표기 • 릴레이션r(R)의 n-투플t는 t = <v1, v2, ..., vn>으로 표기, 여기서 vi는 애트리뷰트 Ai의 값 • t[Ai]와 t.Ai는 t에서 애트리뷰트 Ai의 값 vi를 나타냄, 투플t의 구성 요소 값(component value)을 t[Ai] = vi (투플t에 대한 애트리뷰트 Ai의 값)로 표기 • t[Au, Av, ..., Aw]는 애트리뷰트 Au, Av, ..., Aw의 값을 포함하는 부(sub)-투플을 가리킴 • 대문자 Q, R, S 등은 릴레이션 스키마를 나타냄 • 소문자 q, r, s 등은 (Q, R, S 등에 대응하는) 릴레이션상태를 나타냄 • 소문자 t, u, v 등은 투플을 나타냄

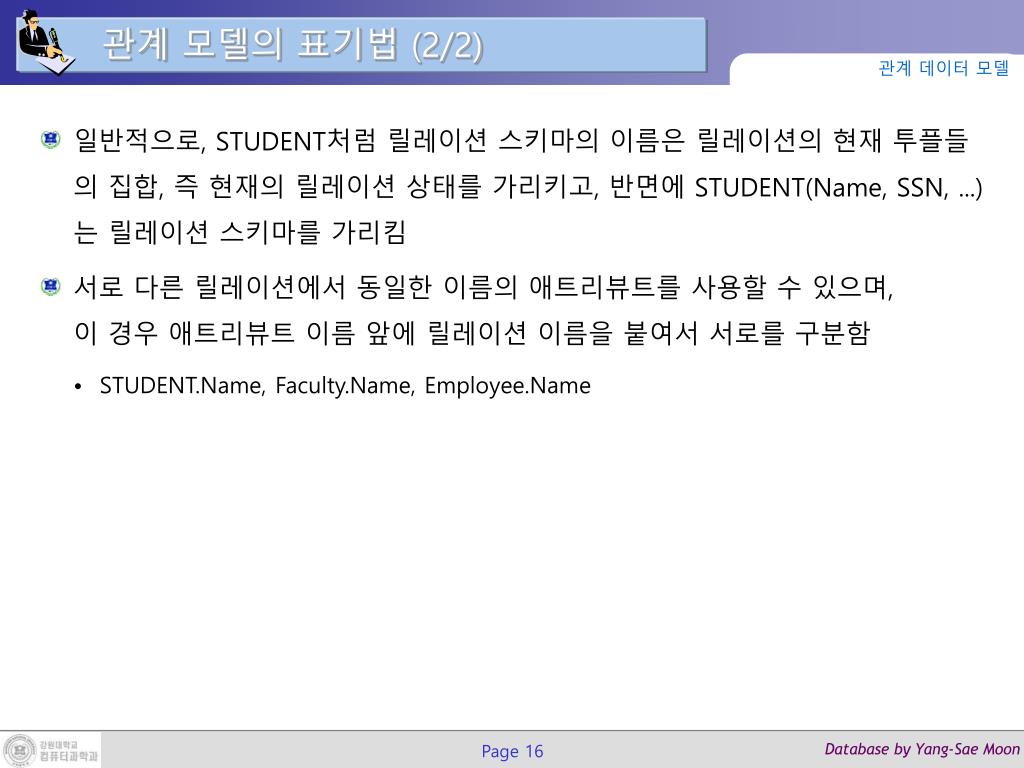

관계 모델의 표기법 (2/2) 관계 데이터 모델 • 일반적으로, STUDENT처럼 릴레이션 스키마의 이름은 릴레이션의 현재 투플들의 집합, 즉 현재의 릴레이션 상태를 가리키고, 반면에 STUDENT(Name, SSN, ...)는 릴레이션 스키마를 가리킴 • 서로 다른 릴레이션에서 동일한 이름의 애트리뷰트를 사용할 수 있으며, 이 경우 애트리뷰트 이름 앞에 릴레이션 이름을 붙여서 서로를 구분함 • STUDENT.Name, Faculty.Name, Employee.Name

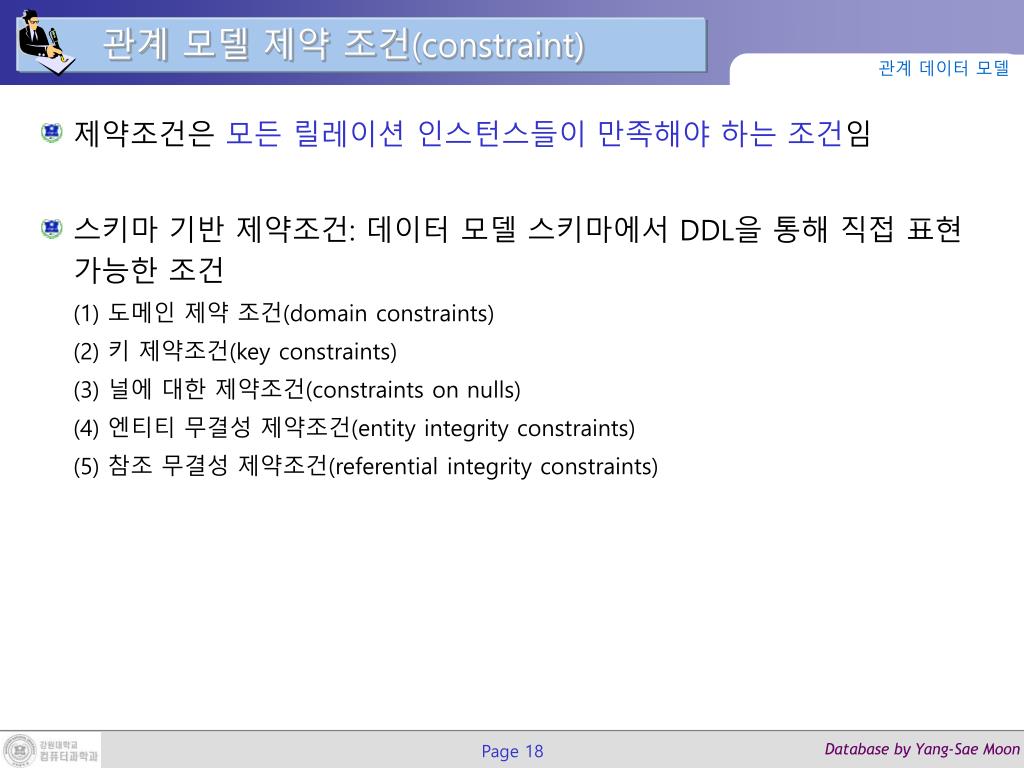

관계 모델 제약 조건(constraint) 관계 데이터 모델 • 제약조건은 모든 릴레이션인스턴스들이 만족해야 하는 조건임 • 스키마 기반 제약조건: 데이터 모델 스키마에서 DDL을 통해 직접 표현 가능한 조건 (1) 도메인 제약 조건(domain constraints) (2) 키 제약조건(key constraints) (3) 널에 대한 제약조건(constraints on nulls) (4) 엔티티무결성 제약조건(entity integrity constraints) (5) 참조 무결성 제약조건(referential integrity constraints)

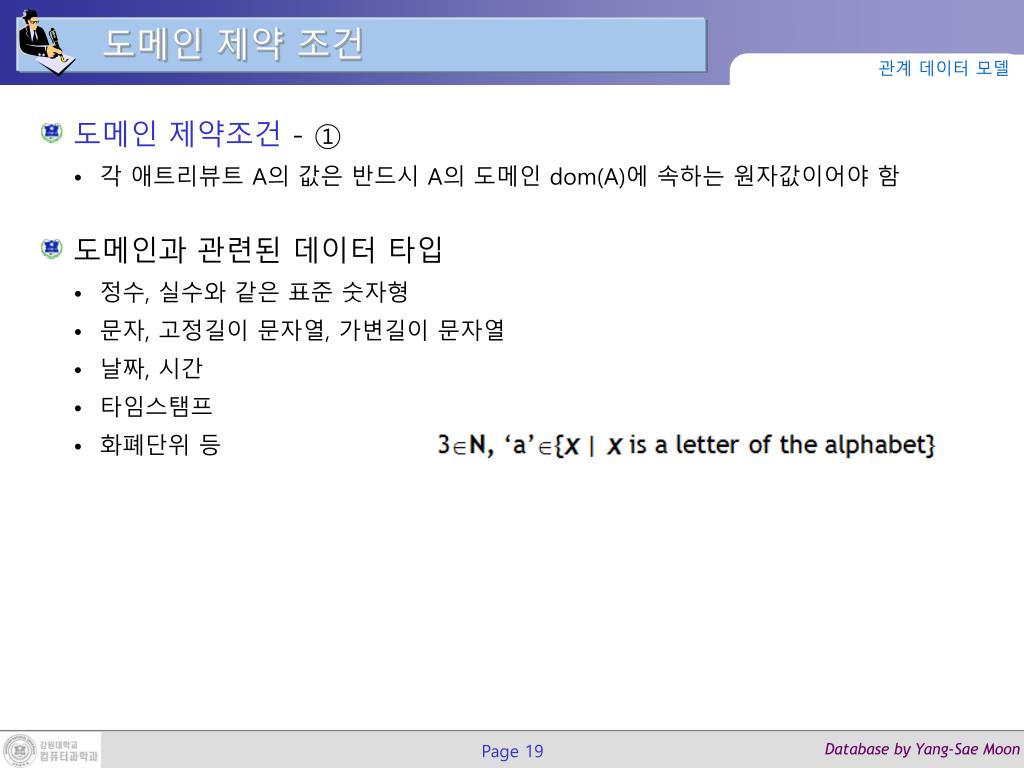

도메인 제약 조건 관계 데이터 모델 • 도메인 제약조건 - ① • 각 애트리뷰트A의 값은 반드시 A의 도메인 dom(A)에 속하는 원자값이어야 함 • 도메인과 관련된 데이터 타입 • 정수, 실수와 같은 표준 숫자형 • 문자, 고정길이 문자열, 가변길이 문자열 • 날짜, 시간 • 타임스탬프 • 화폐단위 등

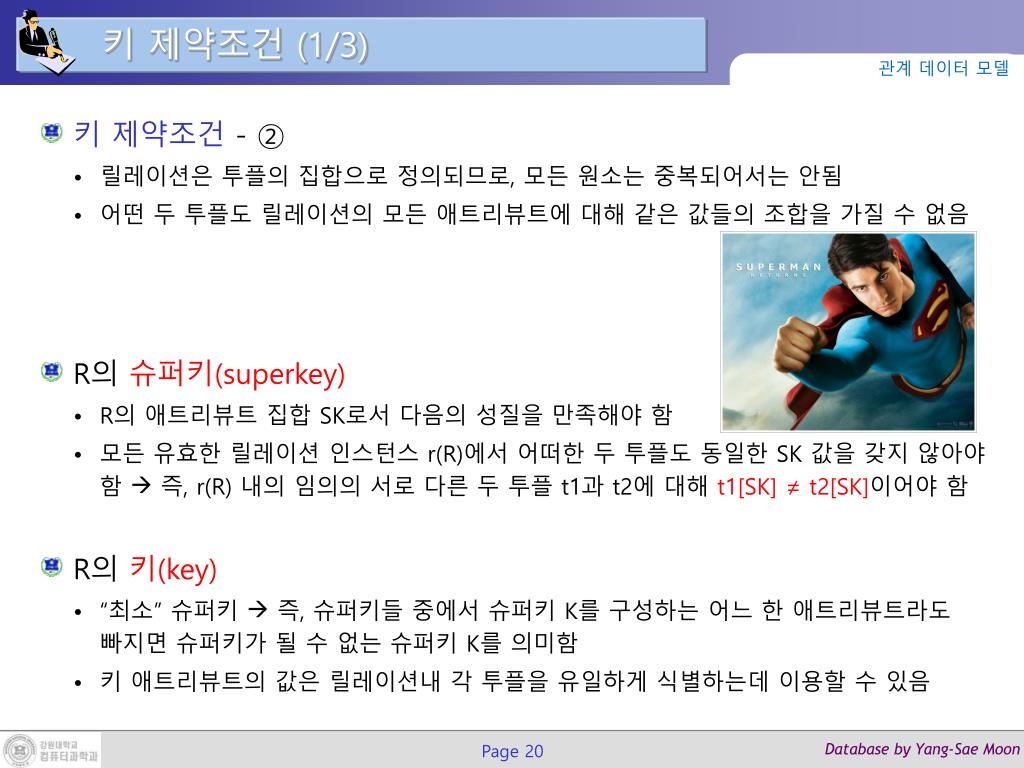

키 제약조건 (1/3) 관계 데이터 모델 • 키 제약조건 - ② • 릴레이션은투플의 집합으로 정의되므로, 모든 원소는 중복되어서는 안됨 • 어떤 두 투플도릴레이션의 모든 애트리뷰트에 대해 같은 값들의 조합을 가질 수 없음 • R의 슈퍼키(superkey) • R의 애트리뷰트 집합 SK로서 다음의 성질을 만족해야 함 • 모든 유효한 릴레이션인스턴스r(R)에서 어떠한 두 투플도 동일한 SK 값을 갖지 않아야 함즉, r(R) 내의 임의의 서로 다른 두 투플t1과 t2에 대해 t1[SK] ≠ t2[SK]이어야 함 • R의 키(key) • “최소” 슈퍼키즉, 슈퍼키들 중에서 슈퍼키K를 구성하는 어느 한 애트리뷰트라도빠지면 슈퍼키가 될 수 없는 슈퍼키K를 의미함 • 키 애트리뷰트의 값은 릴레이션내 각 투플을 유일하게 식별하는데 이용할 수 있음

최소 슈퍼키 ↓ 키 슈퍼키 슈퍼키 키 제약조건 (2/3) 관계 데이터 모델

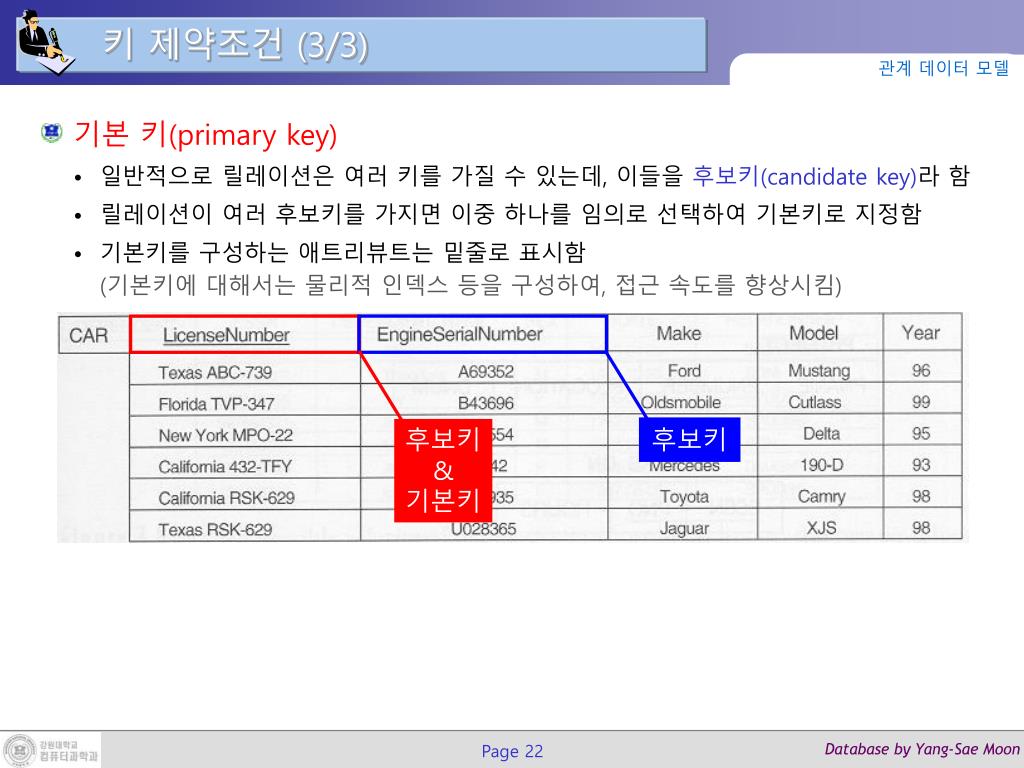

키 제약조건 (3/3) 관계 데이터 모델 • 기본 키(primary key) • 일반적으로 릴레이션은 여러 키를 가질 수 있는데, 이들을 후보키(candidate key)라 함 • 릴레이션이 여러 후보키를 가지면 이중 하나를 임의로 선택하여 기본키로 지정함 • 기본키를 구성하는 애트리뷰트는 밑줄로 표시함(기본키에 대해서는 물리적 인덱스 등을 구성하여, 접근 속도를 향상시킴) 후보키 & 기본키 후보키

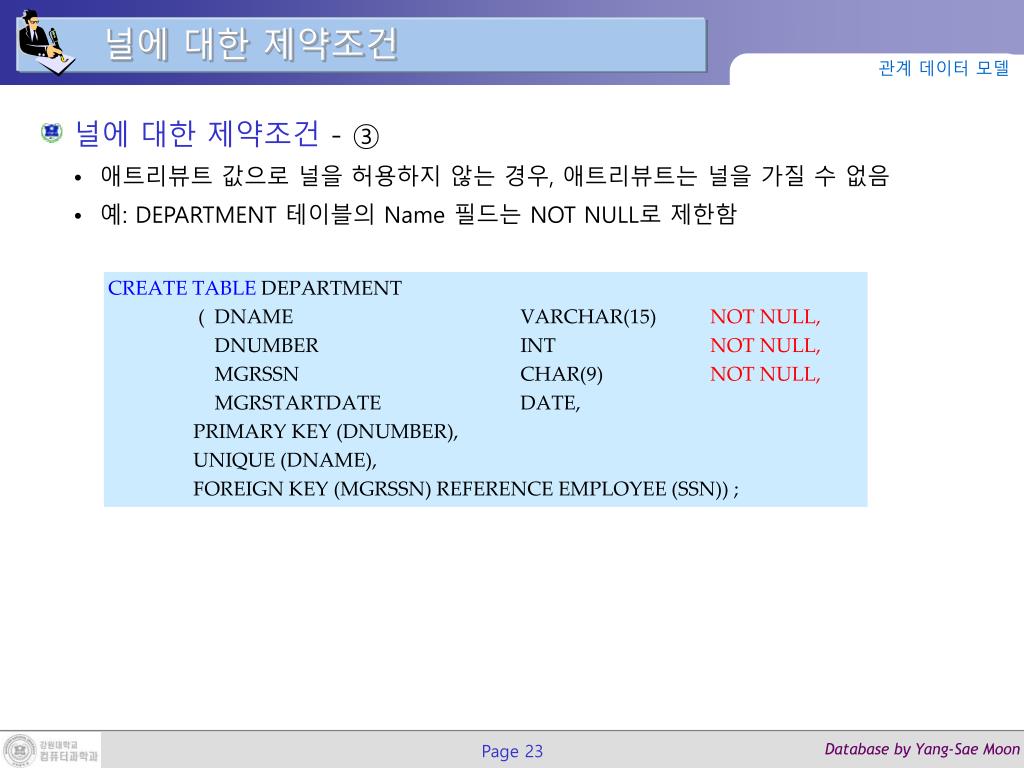

널에 대한 제약조건 관계 데이터 모델 • 널에 대한 제약조건 - ③ • 애트리뷰트 값으로 널을 허용하지 않는 경우, 애트리뷰트는 널을 가질 수 없음 • 예: DEPARTMENT 테이블의 Name 필드는 NOT NULL로 제한함 CREATE TABLE DEPARTMENT ( DNAME VARCHAR(15) NOT NULL, DNUMBER INT NOT NULL, MGRSSN CHAR(9) NOT NULL, MGRSTARTDATE DATE, PRIMARY KEY (DNUMBER), UNIQUE (DNAME), FOREIGN KEY (MGRSSN) REFERENCE EMPLOYEE (SSN)) ;

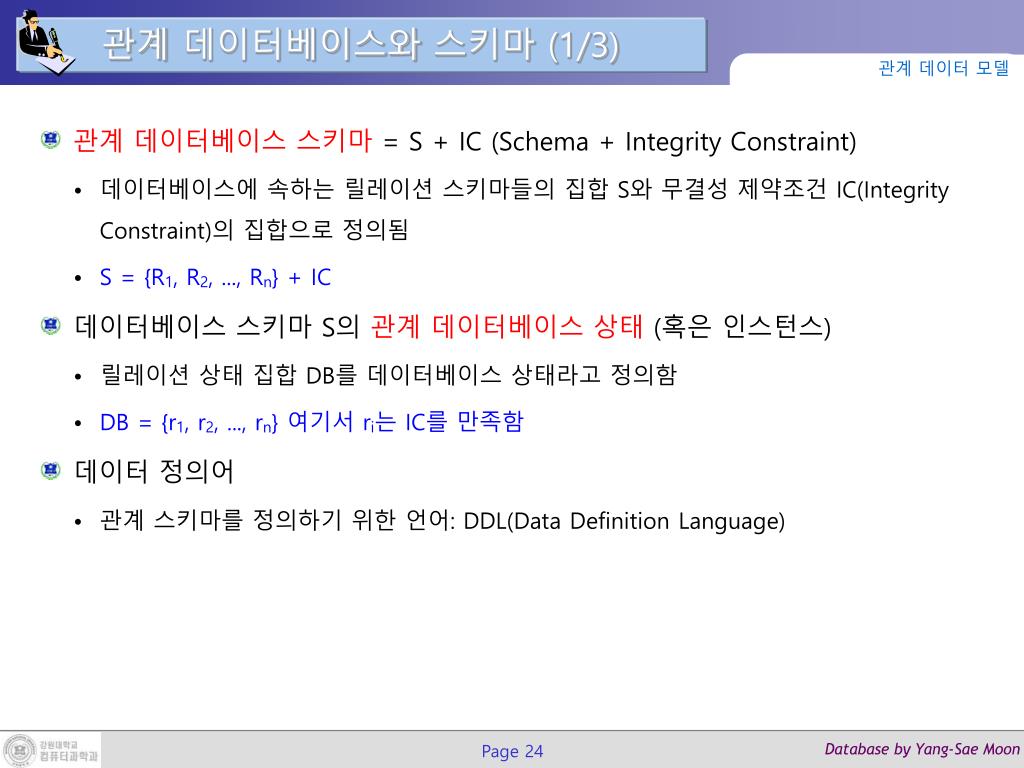

관계 데이터베이스와 스키마 (1/3) 관계 데이터 모델 • 관계 데이터베이스 스키마= S + IC (Schema + Integrity Constraint) • 데이터베이스에 속하는 릴레이션 스키마들의 집합 S와 무결성 제약조건 IC(Integrity Constraint)의 집합으로 정의됨 • S = {R1, R2, ..., Rn} + IC • 데이터베이스 스키마 S의 관계데이터베이스 상태(혹은 인스턴스) • 릴레이션 상태 집합 DB를 데이터베이스 상태라고 정의함 • DB = {r1, r2, ..., rn} 여기서 ri는 IC를 만족함 • 데이터 정의어 • 관계 스키마를 정의하기 위한 언어: DDL(Data Definition Language)

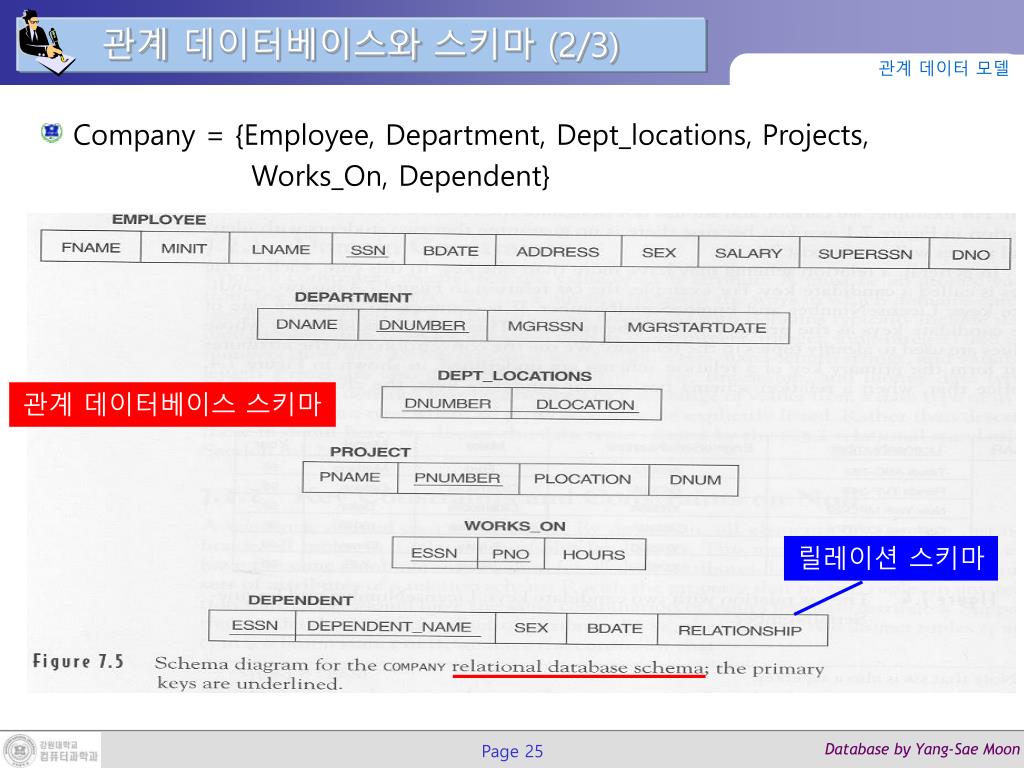

관계 데이터베이스와 스키마 (2/3) 관계 데이터 모델 Company = {Employee, Department, Dept_locations, Projects, Works_On, Dependent} 관계 데이터베이스 스키마 릴레이션 스키마

PK 참조무결성제약조건 FK 관계 데이터베이스와 스키마 (3/3) 관계 데이터 모델 COMPANY 관계 데이터베이스 스키마에 대응하는 관계 데이터베이스 상태 릴레이션 상태

무결성 제약조건이 뭐야? 관계 데이터 모델 관계 데이터베이스 스키마 = S(Schema) + IC(Integrity Constraint)라는데, 도대체 무결성 제약조건이 뭐야? 앞서의 세 가지 제약조건 + 엔티티무결성 제약조건 + 참조 무결성 제약조건

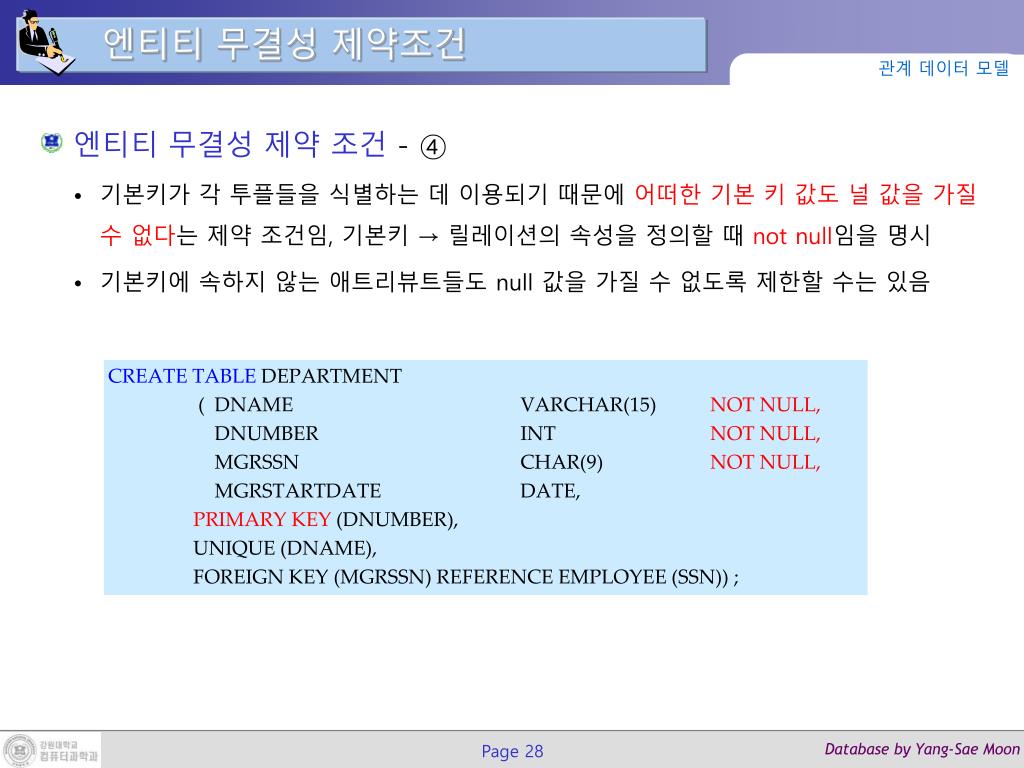

엔티티무결성 제약조건 관계 데이터 모델 • 엔티티무결성 제약 조건 - ④ • 기본키가 각 투플들을 식별하는 데 이용되기 때문에 어떠한 기본 키 값도 널 값을 가질 수 없다는 제약 조건임, 기본키 → 릴레이션의 속성을 정의할 때 not null임을 명시 • 기본키에 속하지 않는 애트리뷰트들도null 값을 가질 수 없도록 제한할 수는 있음 CREATE TABLE DEPARTMENT ( DNAME VARCHAR(15) NOT NULL, DNUMBER INT NOT NULL, MGRSSN CHAR(9) NOT NULL, MGRSTARTDATE DATE, PRIMARY KEY (DNUMBER), UNIQUE (DNAME), FOREIGN KEY (MGRSSN) REFERENCE EMPLOYEE (SSN)) ;

참조 무결성 제약조건 (1/2) 관계 데이터 모델 • 참조 무결성 제약 조건 - ⑤ • 한 릴레이션에 있는 투플이 다른 릴레이션에 있는 투플을 참조하려면 반드시 참조되는 투플이 그 릴레이션 내에 존재해야 함 • 하나의 릴레이션R에서 속성 F의 값으로 다른 릴레이션 S의 기본키 P값을 참조하는 경우에 R과 S는 참조 무결성 제약 조건을 가진다고 함 (F는 null을 가질 수 있음) • t1[F] = t2[P]이면 R의 투플 t1이 S의 투플 t2를 참조(reference)한다고 하며, F를 외래키(foreign key)라고 부름 R을 참조한(referencing) 릴레이션, S를 참조된(referenced) 릴레이션이라고 부름 • 다른 제약조건과 달리 참조 무결성은 두 릴레이션에 대한 제약조건임

엔티티 무결성과 참조 무결성 제약조건 (2/2) 관계 데이터 모델 외래키는 동일한 릴레이션의 애트리뷰트를 참조할 수도 있음 관계형 데이터베이스 스키마에서 참조 무결성 제약조건은 R1.FK에서 R2.PK로의 화살표로 표시함 두 릴레이션의 JOIN 시 이용

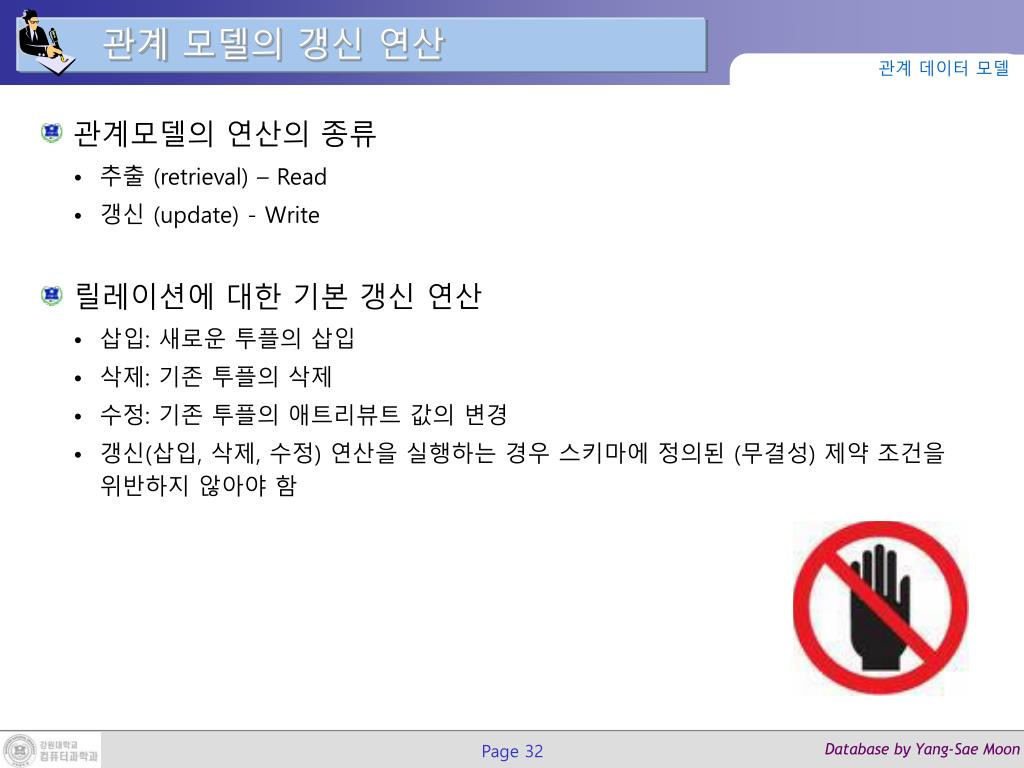

관계 모델의 갱신 연산 관계 데이터 모델 • 관계모델의 연산의 종류 • 추출 (retrieval) – Read • 갱신 (update) - Write • 릴레이션에 대한 기본 갱신 연산 • 삽입: 새로운 투플의 삽입 • 삭제: 기존 투플의 삭제 • 수정: 기존 투플의애트리뷰트 값의 변경 • 갱신(삽입, 삭제, 수정) 연산을 실행하는 경우 스키마에 정의된 (무결성) 제약 조건을 위반하지 않아야 함

삽입 연산 관계 데이터 모델 • 삽입 연산 • 네 가지 종류의 제약 조건을 위반할 수 있음 • 도메인 제약조건: 삽입되는 투플t에서 애트리뷰트의 값이 도메인에 없는 경우 • 키 제약 조건: t에서 기본키의 값이 다른 투플에서 이미 존재하는 경우 • 엔티티 제약 조건: t에서 기본키의 값이 널인 경우 • 참조 무결성 제약 조건: t에서 외래키의 값이 참조되는 릴레이션의 기본키 값으로 존재하지 않는 경우 • 널에 대한 제약 조건  엔티티 제약 조건에 포함된다고 볼 수 있음 • 제약 조건을 위반하면 그 삽입을 거부하거나, 그 위반 사실을 사용자에게 알려 정정하도록 해야 함

삭제 연산 관계 데이터 모델 • 삭제 연산 • 참조 (무결성) 제약 조건: 삭제하려는 투플을 다른 투플에서 참조하고 있는 경우 • 참조 (무결성) 제약 조건의 유지: 투플이 삭제되는 경우 다른 투플에서 참조하고 있는지 검사하여 그렇지 않는 경우에만 삭제함 • 삭제 연산이 참조 무결성 제약 조건을 위반하는 경우 취할 수 있는 세 가지 옵션 • 삭제를 거부 • 삭제되는 투플을 참조하는 투플들까지 모두 삭제 (연쇄 삭제) • 삭제되는 투플을 참조하는 투플에서외래키 값을 널로 바꾸거나 다른 유효한 투플을참조하도록 변경 • 위의 세가지 옵션 중 사용자가 응용의 특성에 적합한 것을 선택하도록 하는 것이 바람직함

수정 연산 관계 데이터 모델 • 수정 연산 • 수정 연산은 기본적으로 “삭제 후 삽입” 연산으로 간주할 수 있으므로 삽입과 삭제시의 문제점이 모두 나타남 • 기본 키나 외래키가 아닌 애트리뷰트 값의 변경은 큰 문제가 없음 → 도메인 제약조건의 위반 여부만을 확인하면 됨

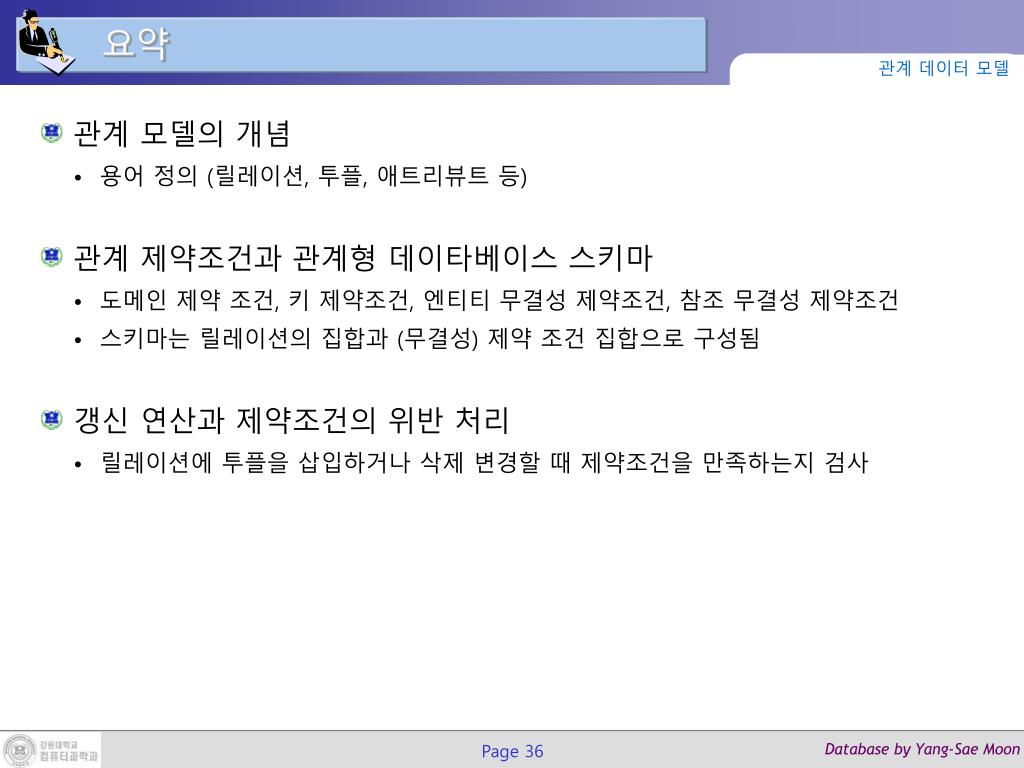

요약 관계 데이터 모델 • 관계 모델의 개념 • 용어 정의 (릴레이션, 투플, 애트리뷰트 등) • 관계 제약조건과 관계형데이타베이스 스키마 • 도메인 제약 조건, 키 제약조건, 엔티티무결성 제약조건, 참조 무결성 제약조건 • 스키마는 릴레이션의 집합과 (무결성) 제약 조건 집합으로 구성됨 • 갱신 연산과 제약조건의 위반 처리 • 릴레이션에 투플을 삽입하거나 삭제 변경할 때 제약조건을 만족하는지 검사
