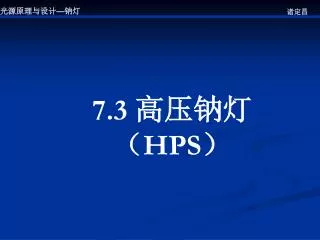

  1. 光源原理与设计—钠灯 诸定昌 7.3 高压钠灯 （HPS）

  2. 光源原理与设计—钠灯 诸定昌 1、放电管（arctube）

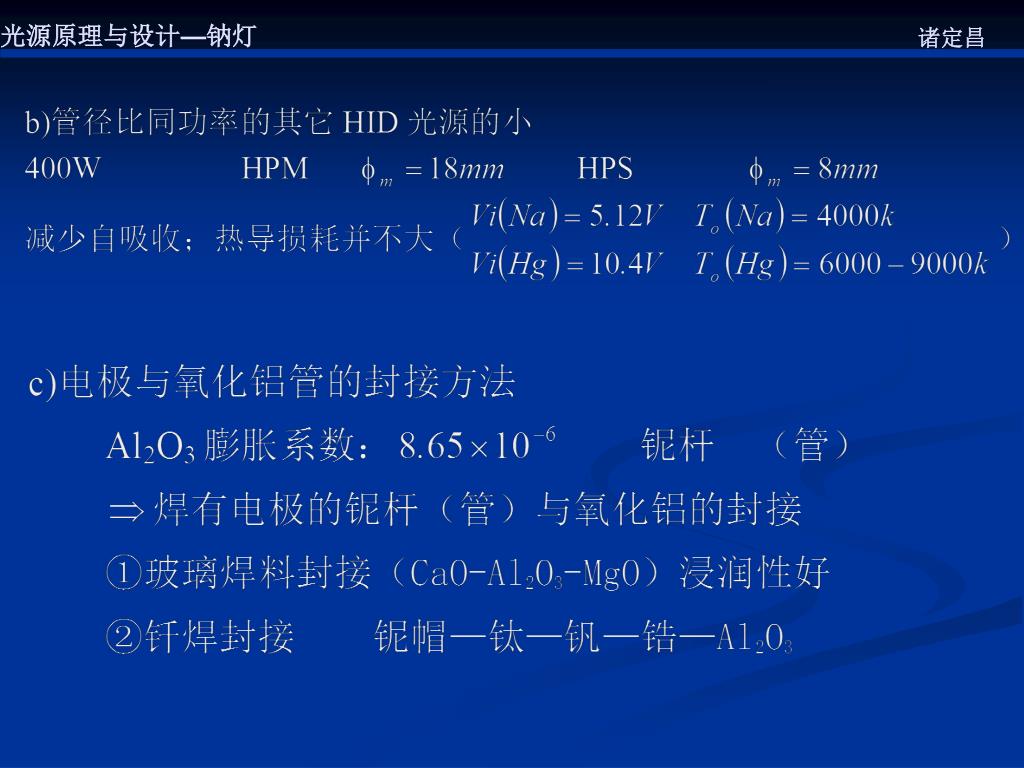

  3. 光源原理与设计—钠灯 诸定昌

  4. 光源原理与设计—钠灯 诸定昌

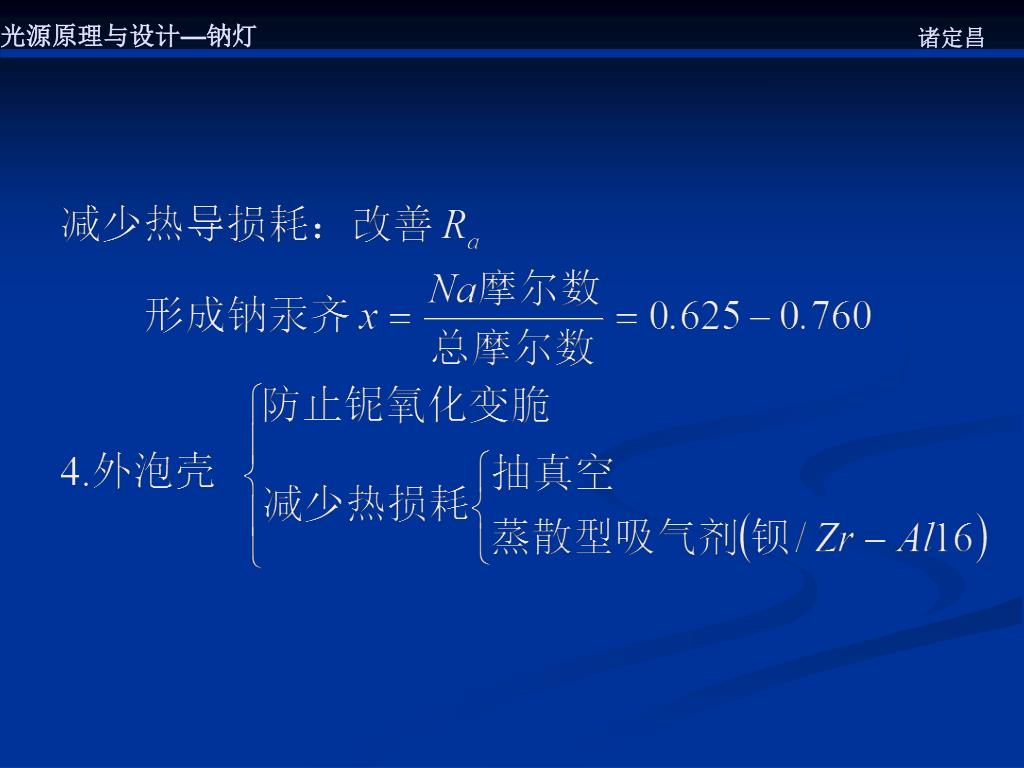

  5. 光源原理与设计—钠灯 诸定昌

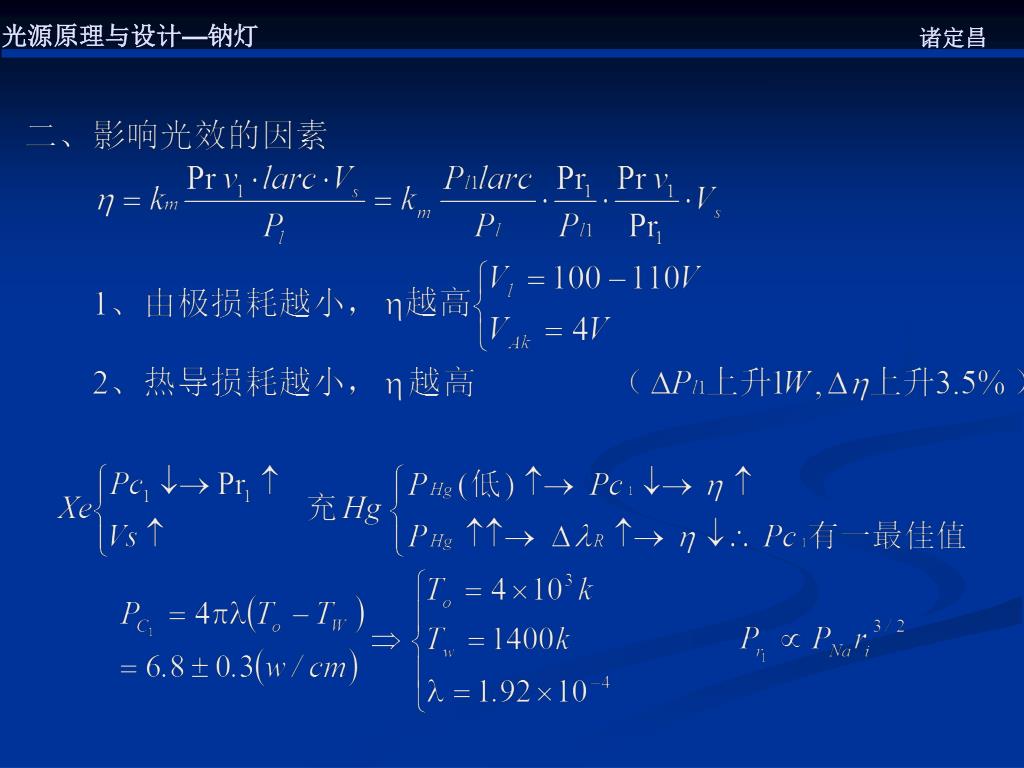

  6. 光源原理与设计—钠灯 诸定昌

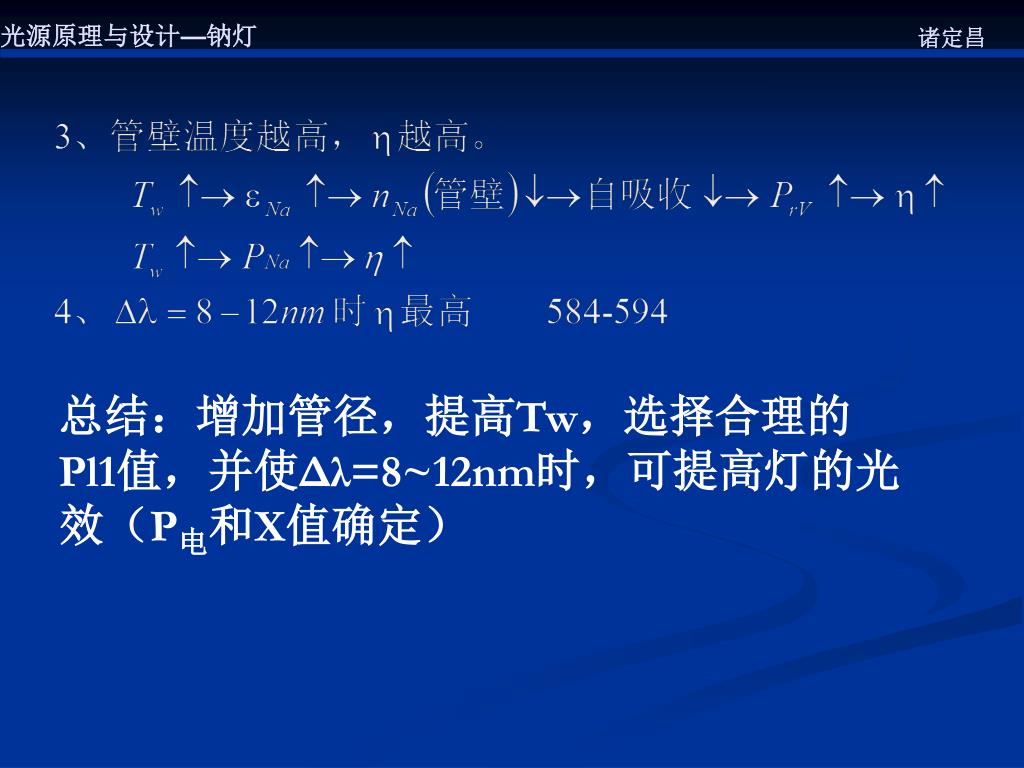

  7. 光源原理与设计—钠灯 诸定昌 总结：增加管径，提高Tw，选择合理的Pl1值，并使Δλ=8~12nm时，可提高灯的光效（P电和X值确定）

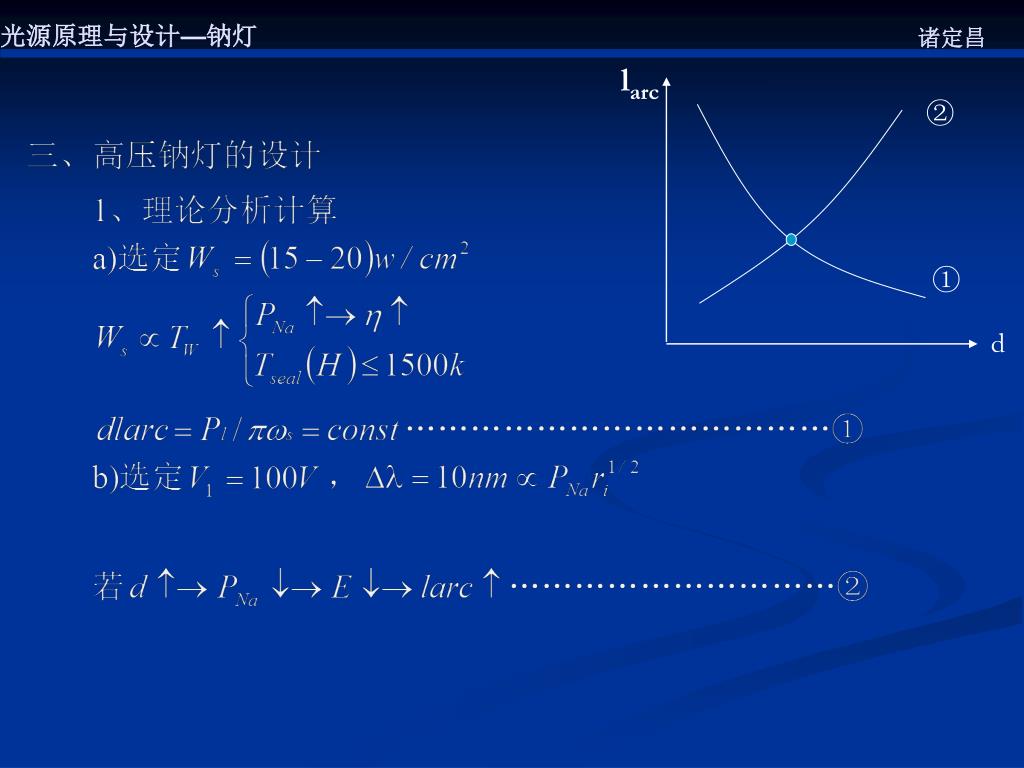

  8. 光源原理与设计—钠灯 诸定昌 larc ② ① d

  9. 光源原理与设计—钠灯 诸定昌 2、经验公式（略） 3、显色指数的改善方法 η=120 Ra=25~30 η=50 Ra=20 Ra Δλ HPM HPS Δλ=APNari1/2 a)电弧管两间包钽箔 （提高Tcol,提高蒸气压）

  10. 光源原理与设计—钠灯 诸定昌 b)充高压氙气“范氏”放宽 Ra（d=8, Pxe=40kPa, Pl=360W） =Ra(d=12,Pxe=2.7kPa, Pl=360W)=50-60

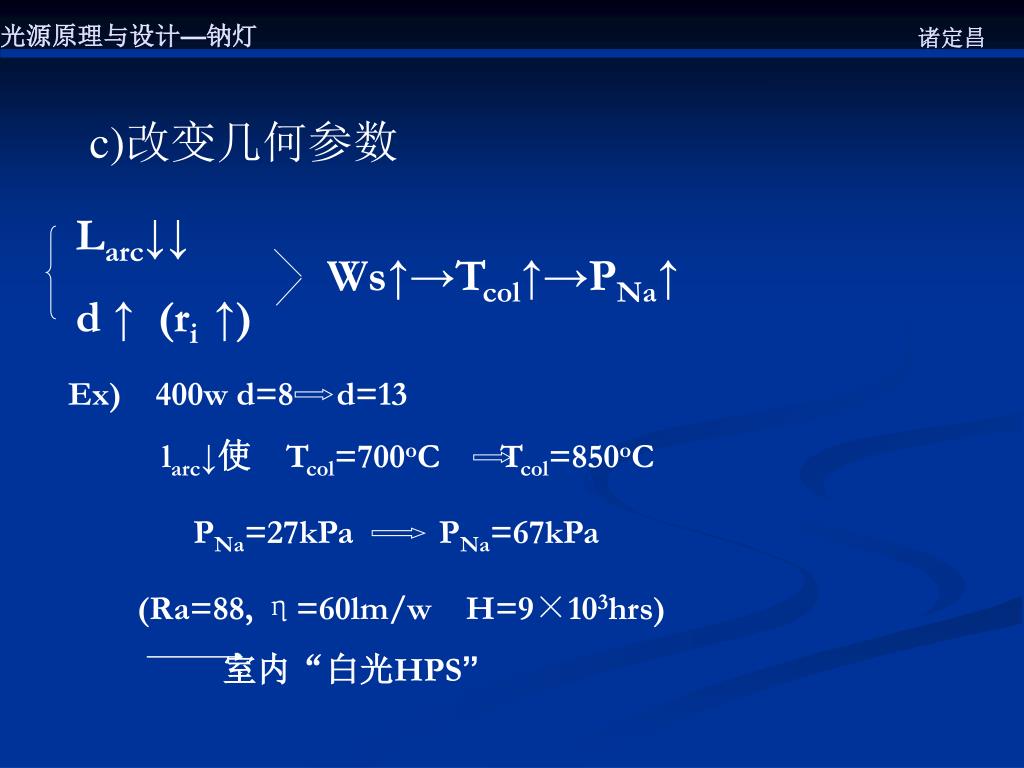

  11. 光源原理与设计—钠灯 诸定昌 c)改变几何参数 Larc↓↓ d ↑ (ri ↑) Ws↑→Tcol↑→PNa↑ Ex) 400w d=8 d=13 larc↓使 Tcol=700oC Tcol=850oC PNa=27kPa PNa=67kPa (Ra=88, η=60lm/w H=9×103hrs) 室内“白光HPS”

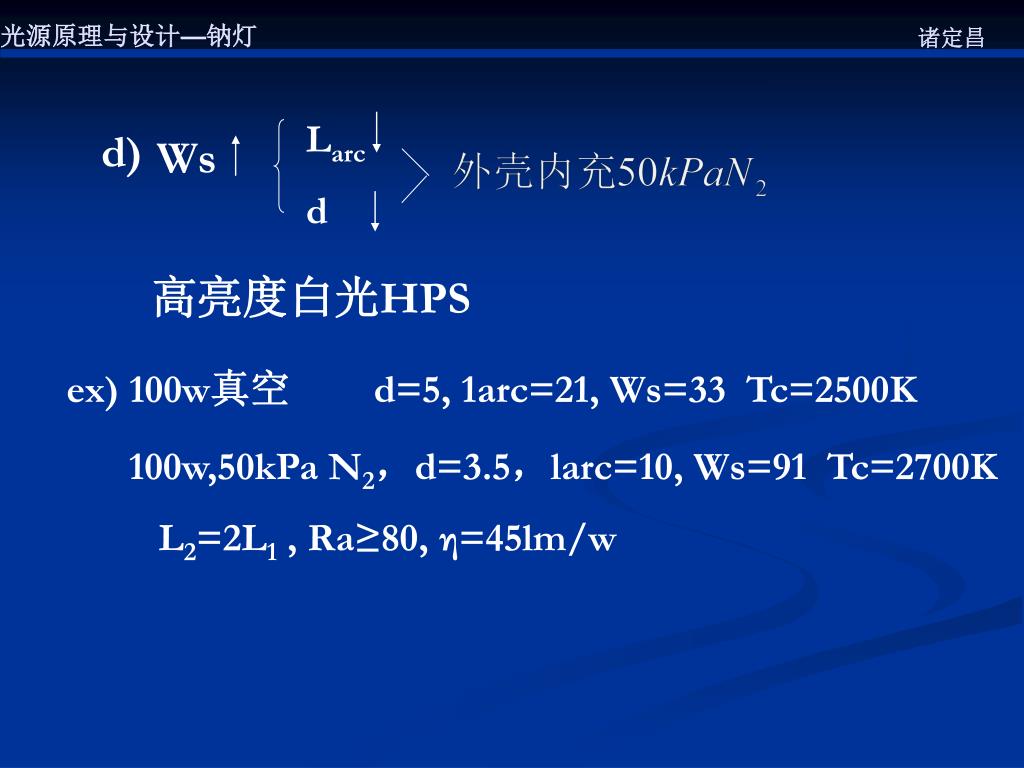

  12. 光源原理与设计—钠灯 诸定昌 Larc d d) Ws 高亮度白光HPS ex) 100w真空 d=5, 1arc=21, Ws=33 Tc=2500K 100w,50kPa N2，d=3.5，larc=10, Ws=91 Tc=2700K L2=2L1 , Ra≥80, η=45lm/w

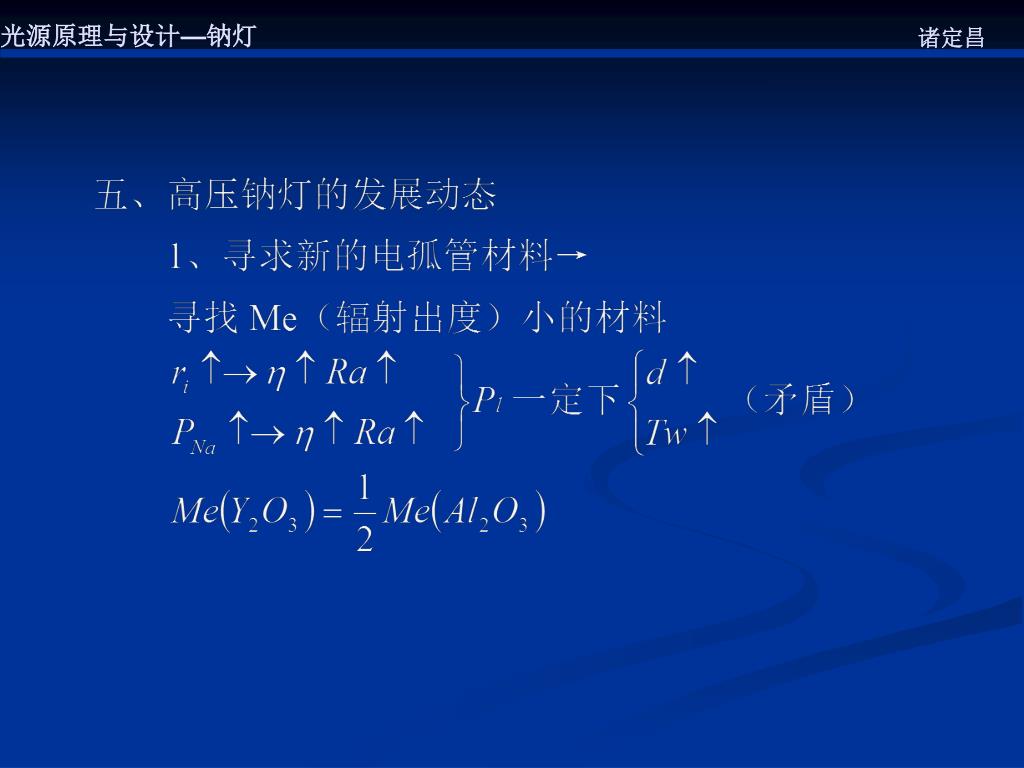

  13. 光源原理与设计—钠灯 诸定昌

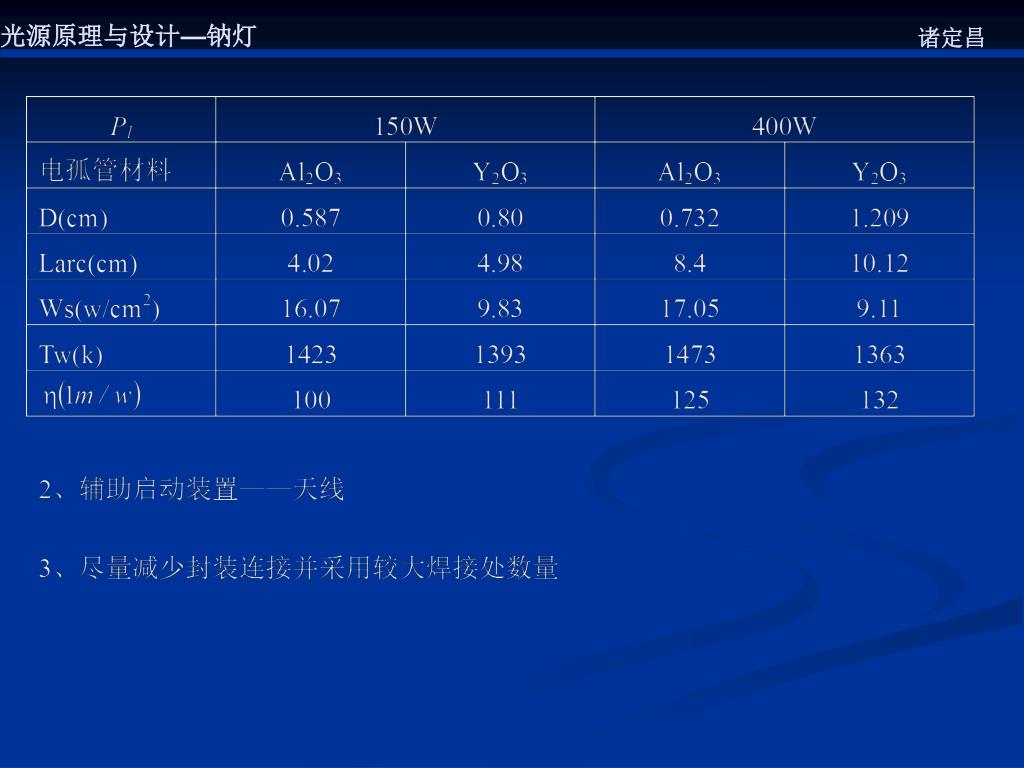

  14. 光源原理与设计—钠灯 诸定昌

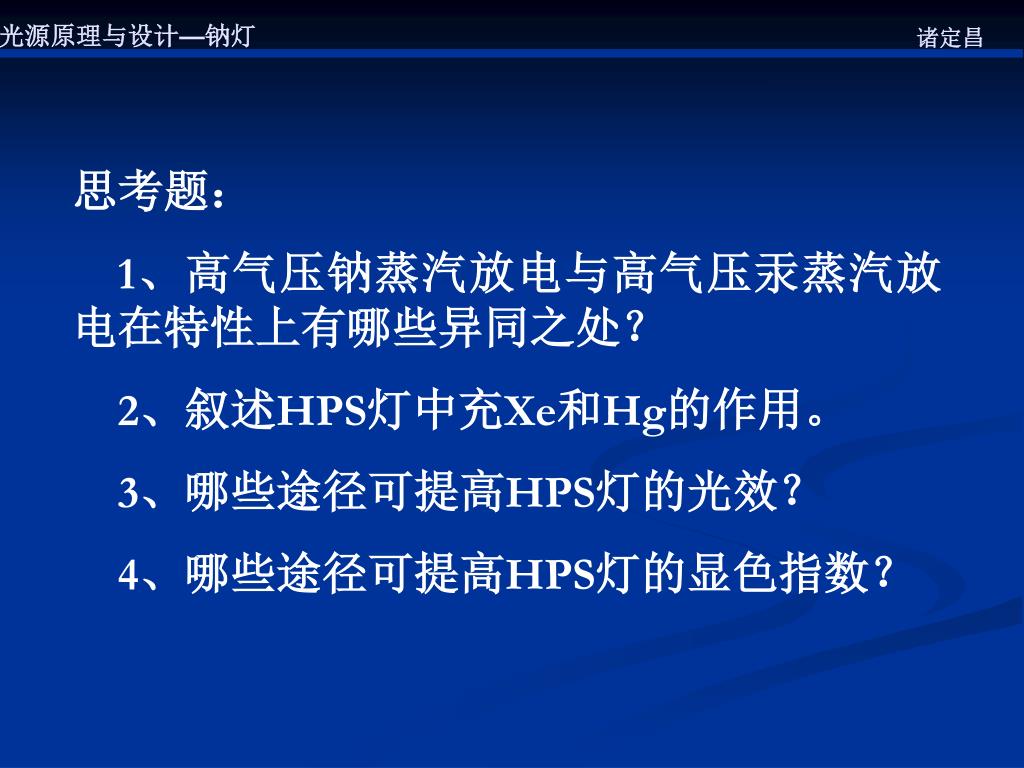

  15. 光源原理与设计—钠灯 诸定昌 思考题： 1、高气压钠蒸汽放电与高气压汞蒸汽放电在特性上有哪些异同之处？ 2、叙述HPS灯中充Xe和Hg的作用。 3、哪些途径可提高HPS灯的光效？ 4、哪些途径可提高HPS灯的显色指数？
