  1. ΔΙΑΧΕΙΡΙΣΗ ΔΙΚΤΥΩΝ Β. Μάγκλαρης maglaris@netmode.ntua.gr www.netmode.ntua.gr 21/10/2009

  2. ΓΕΝΙΚΟ ΠΡΟΤΥΠΟ ΔΙΑΧΕΙΡΙΣΗΣ • Στοιχεία Δικτύου – Network Elements (NE) Δρομολογητές, Μεταγωγείς, Διαμορφωτές, Τηλεπ. Γραμμές κλπ. • Σύστημα Λειτουργίας - Operation System (OS) Διαχειριστική Πλατφόρμα SNMP (e.g. OPENVIEW, NETVIEW, SPECTRUM) TMN (Telecommunications Management Network) • Πρωτόκολλο Διαβίβασης Διαχειριστικών Πληροφοριών – Manager / Agent SNMP (TCP/IP), CMIP (ISO/OSI)

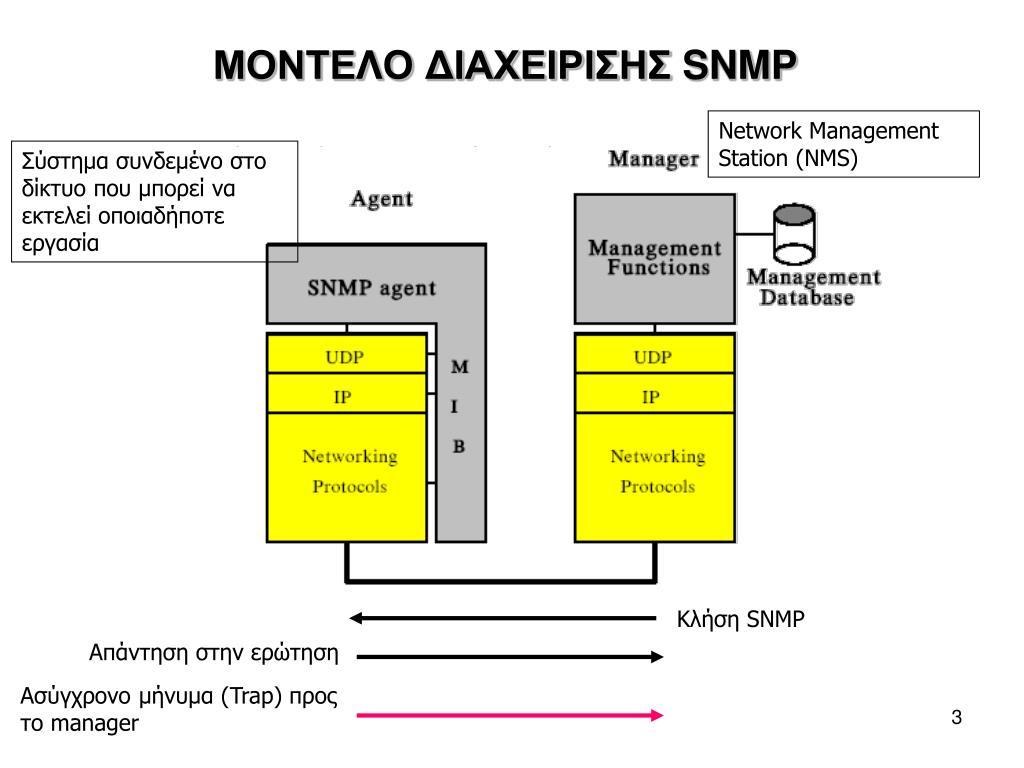

  3. ΜΟΝΤΕΛΟ ΔΙΑΧΕΙΡΙΣΗΣ SNMP Network Management Station (NMS) Σύστημα συνδεμένο στο δίκτυο που μπορεί να εκτελεί οποιαδήποτε εργασία Κλήση SNMP Απάντηση στην ερώτηση Ασύγχρονο μήνυμα (Trap)προς το manager

  4. ΔΙΑΧΕΙΡΙΣΤΙΚΟ ΜΟΝΤΕΛΟ ΑΝΑΦΟΡΑΣFCAPS (OSI – OSI) • Fault Management (Διαχείριση Βλαβών) • Configuration Management (Διαχείριση Διάρθρωσης) • Accounting Management (Λογιστική Διαχείριση) • Performance Management (Διαχείριση Επιδόσεων) • Security Management (Διαχείριση Ασφαλείας)

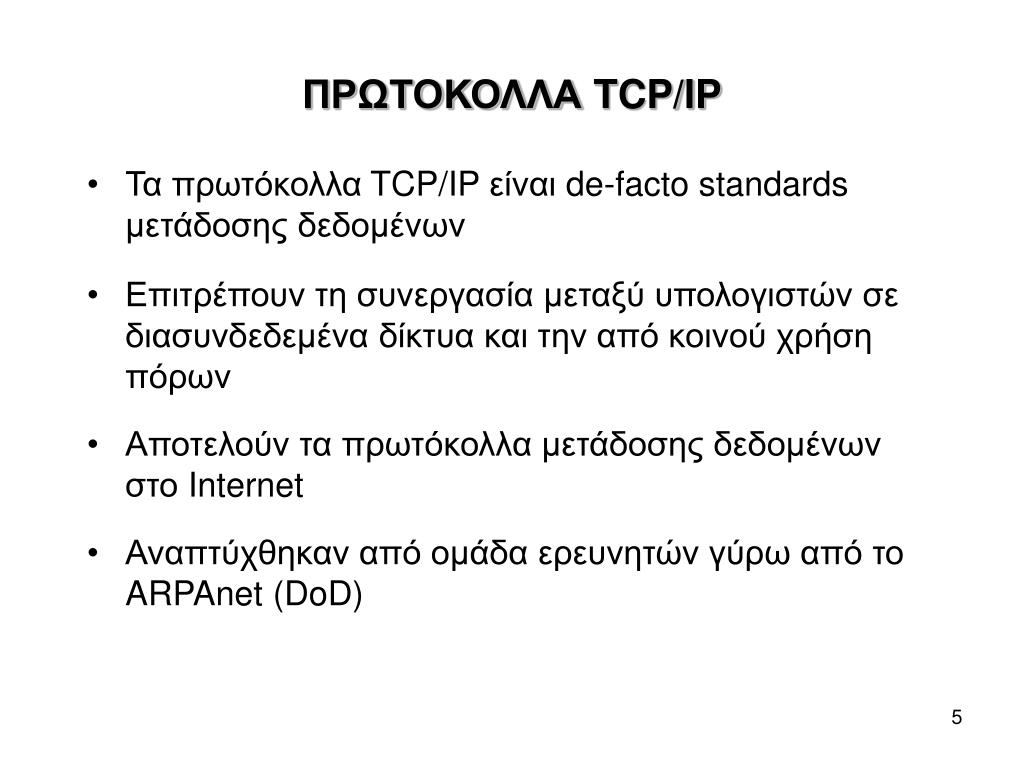

  5. ΠΡΩΤΟΚΟΛΛΑ TCP/IP • Τα πρωτόκολλα TCP/IP είναι de-facto standards μετάδοσης δεδομένων • Επιτρέπουν τη συνεργασία μεταξύ υπολογιστών σε διασυνδεδεμένα δίκτυα και την από κοινού χρήση πόρων • Αποτελούν τα πρωτόκολλα μετάδοσης δεδομένων στο Internet • Αναπτύχθηκαν από ομάδα ερευνητών γύρω από το ARPAnet (DoD)

  6. ΑΝΤΙΣΤΟΙΧΙΑ OSI - TCP/IP

  7. ΔΙΕΥΘΥΝΣΙΟΔΟΤΗΣΗ ΣΤΟ INTERNET (1) • To Internet αποτελεί ένα μεγάλο σύνολο από διασυνδεδεμένα ανεξάρτητα δίκτυα μέσω απλών μεταγωγέων πακέτου - ΔΡΟΜΟΛΟΓΗΤΩΝ (routers) • Ο χρήστης μπορεί να έχει πρόσβαση σε πόρους σε οποιοδήποτε από αυτά τα δίκτυα • Τα IP datagrams διασχίζουν πλήθος δικτύων για να φτάσουν στο δίκτυο προορισμό με διαφανή τρόπο για το χρήστη • Δρομολόγηση: • Εντός Αυτόνομης Διαχειριστικής Οντότητας (π.χ. ISP): Interior Gateway Protocols, IGP π.χ. OSPF, IS-IS • Μεταξύ Διαχειριστικών Οντοτήτων:Exterior Gateway Protocols, EGP: π.χ. BGP

  8. ΔΙΕΥΘΥΝΣΙΟΔΟΤΗΣΗ ΣΤΟ INTERNET (2) • Το μόνο που πρέπει να γνωρίζει ο τελικός χρήστης είναι η διεύθυνση IP του προορισμού (λογική διεύθυνση) ή το όνομα αν υπάρχει αντιστοίχηση μέσω DNS (Domain Name System) • IP Address: 147.102.13.10 • 32 bit number, γράφεται ως 4 decimals (ένα για κάθε 8 bit) • Η IP Address περιέχει πληροφορίες όπως: • 147.102.0.0/16 (δίκτυο) • 147.102.13.0/24 (υποδίκτυο) • 147.102.13.10/32 (μεμονωμένο interface δρομολογητή ή σταθμού εργασίας)

  9. ΔΙΕΥΘΥΝΣΙΟΔΟΤΗΣΗ ΣΤΟ INTERNET (3)CIDR-VLSM • Classless Inter-Domain Routing • Variable Length Subnet Masking • Συμβολισμός subnet mask με τις μονάδες: • 255.255.0.0 = /16 • 255.255.128.0 = /17 • Δεν υπάρχουν πια κλάσεις δικτύων • Μπορεί κανείς να πάρει ένα σύνολο ΙΡ διευθύνσεων που αντιστοιχούν σε οποιοδήποτε subnet mask (/8 - /30), π.χ. 10.16/12

  10. ΔΙΚΤΥΑ ME ΓΝΩΣΤΑ IP &ΑΥΤΟΝΟΜΕΣ ΠΕΡΙΟΧΕΣAnnounced Public IP Networks, Autonomous Domains, Autonomous System Numbers ASN, Border Gateway Protocol BGP • Το Internet σήμερα: • Πάνω από 1.600.000.000 τελικοί χρήστες (συνδέσεις)σε συνολικό πληθυσμό 6.700.000.000 • Πάνω από 300.000 ανακοινώσιμα δίκτυα– γνωστοί προορισμοί (announced public IP networks via BGP announcements) • Ιεραρχικά ταξινομημένα σε ≈ 50.000 Αυτόνομες Διαχειριστικές Περιοχές με μοναδικό αριθμό ASN (Autonomous System Number) • Διάθεση IP & ASN με διεθνή συντονισμό από ICAAN (Internet Corporation for Assigned Names & Numbers) - IANA (Internet Assigned Number Authority) & RIR’s (Regional Internet Registries) – ARIN, RIPE NCC, APNIC, AFRINIC, LATNIC

  11. ΚΑΤΑΝΟΜΗ ΧΡΗΣΗΣ INTERNET ΑΝΑ ΗΠΕΙΡΟ (1/2)http://www.internetworldstats.com/stats.htm

  12. ΚΑΤΑΝΟΜΗ ΧΡΗΣΗΣ INTERNET ΑΝΑ ΗΠΕΙΡΟ (2/2)http://www.internetworldstats.com/stats.htm

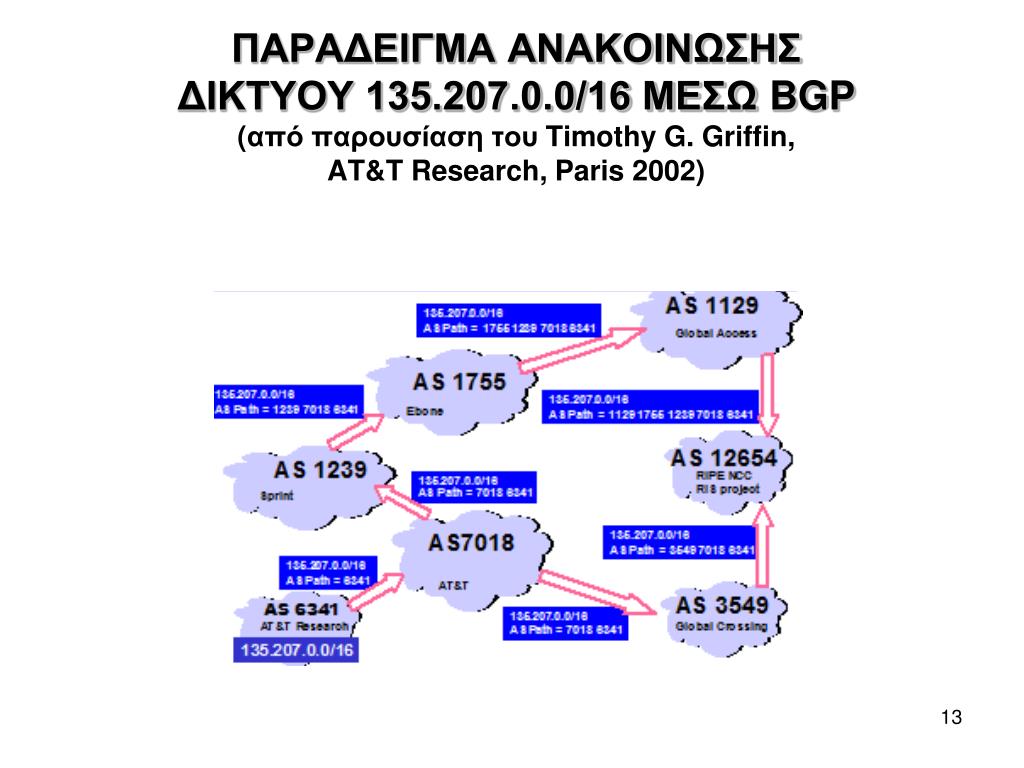

  13. ΠΑΡΑΔΕΙΓΜΑ ΑΝΑΚΟΙΝΩΣΗΣΔΙΚΤΥΟΥ 135.207.0.0/16 ΜΕΣΩ BGP(από παρουσίαση του Timothy G. Griffin,AT&T Research, Paris 2002)

  14. BGP TABLES: ΑΡΙΘΜΟΣ ΓΝΩΣΤΩΝ (PUBLIC) ΔΙΚΤΥΩΝ -ΠΡΟΟΡΙΣΜΩΝhttp://bgp.potaroo.net/

  15. ΠΛΗΘΟΣ ΑΡΙΘΜΩΝ ΑΥΤΟΝΟΜΩΝ ΣΥΣΤΗΜΑΤΩΝ(ASN/RIR: Autonomous System Numbers ανά Regional Internet Registry & Συνολικά από ICAAN - ΙΑΝΑ)http://bgp.potaroo.net/

  16. ΑΠΟΔΟΣΗ DOMAIN NAMES (Registrars) & IP - ASN ADDRESS SPACES (Host Masters) ΔΙΕΘΝΗΣ ΣΥΝΤΟΝΙΣΜΟΣ: ICANΝ(Internet Corporation for Assigned Names & Numbers) http://www.icann.org/ μέσω της TLD(Top Level Domain) Database • Generic Domain Names (.edu, .com, .net, .org, .gov, .mil, …) • Υπεύθυνοι ονοματοδοσίας (Domain Name Registrars): VeriSign(για το .com, .net, …), Educause (.edu), PIR (.org) … • Country Code (cc) Domain Names (.gr, .fr, .uk, .de, .jp, …) • Υπεύθυνοι ονοματοδοσίας (Domain Name Registrars ανά χώρα) • Host Masters:Απόδοση διευθύνσεων IP & Autonomous System Numbers (ASN) ανά ΉπειροαπόRegional Internet Registries(RIR) και μετά ανά διαχειριστική οντότητα (Local Internet Registries) • ARIN(American Registry for Internet Numbers) • RIPE NCC(Resaux IP Eurepeens – Network Coordination Center) • APNIC (Asia Pacific Network Information Center) • AFRINIC (African Network Information Center) • LATNIC (Latin American & Caribbean Network Information Center)

  17. ΤΟ «ΕΜΠΟΡΙΚΟ» INTERNETThere is no Free Lunch Οι 9 Tier 1 ISP’s με πρόσβαση στα 300,000 δίκτυα - γνωστούς προορισμούς του Internet : • AOL Transit Data Network • AT&T • Global Crossing • Level 3 • Verizon Business • NTT Com. • Qwest • SAVVIS • SprintLink

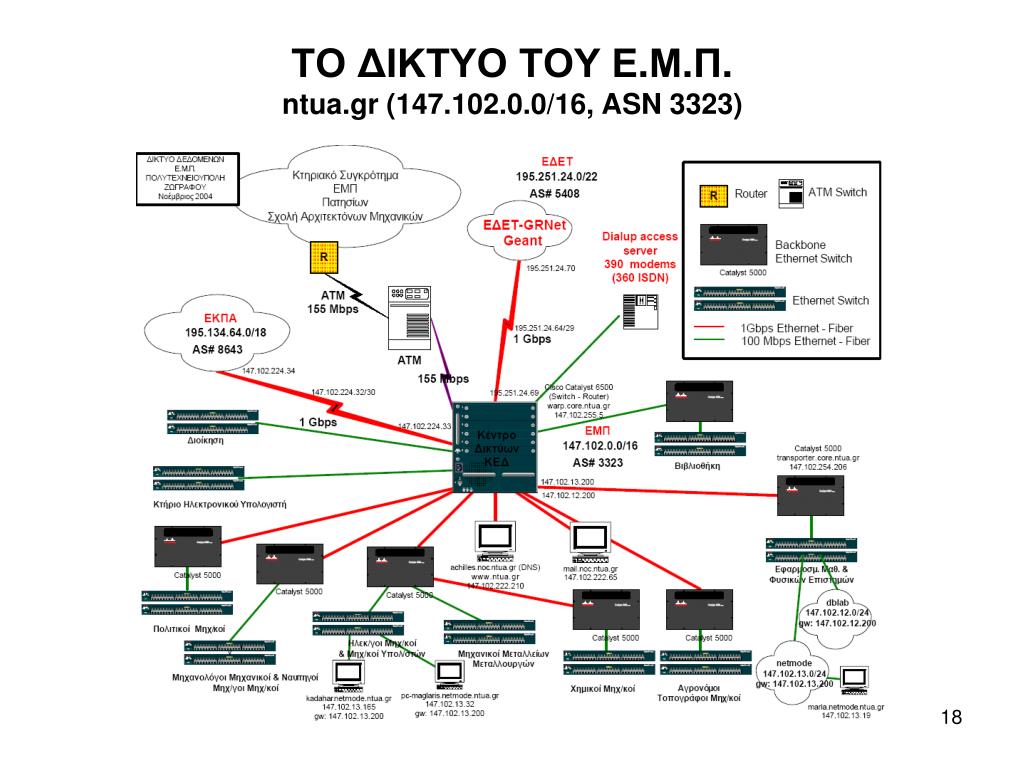

  18. ΤΟ ΔΙΚΤΥΟ ΤΟΥ Ε.Μ.Π.ntua.gr (147.102.0.0/16, ASN 3323)

  19. ΕΘΝΙΚΟ ΕΡΕΥΝΗΤΙΚΟ & ΕΚΠΑΙΔΕΥΤΙΚΟ ΔΙΚΤΥΟ(NATIONAL RESEARCH & EDUCATION NETWORK, NREN)GRNET – ΕΔΕΤ82 ΦΟΡΕΙΣ (ΑΕΙ, ΤΕΙ, ΕΡΕΥΝΗΤΙΚΑ ΚΕΝΤΡΑ), 200.000 ΧΡΗΣΤΕΣ http://netmon.grnet.gr

  20. ΤΟ ΠΑΝΕΥΡΩΠΑΪΚΟ ΕΡΕΥΝΗΤΙΚΟ & ΕΚΠΑΙΔΕΥΤΙΚΟ ΔΙΑΔΙΚΤΥΟ GÉANT 15+ NRENs διασυνδέονται με Dark Fiber Τα υπόλοιπα με νοικιασμένα “λ” ή SDH ΔΙΑΣΥΝΔΕΕΙ 36 NRENs > 4000 Ιδρύματα > 40 εκ. τελικούς χρήστες (φοιτητές, μαθητές, εκπαιδευτικό προσωπικό, ερευνητές) ΔΙΟΚΗΣΗ Επιτροπή Πολιτικής – NREN PC ΔΙΑΧΕΙΡΙΣΗ DANTE

  21. GÉANT Global Connectivity GÉANT global connectivity – April 2009

  22. ΠΑΡΟΧΗ INTERNET ΣΤΟ Ε.Μ.Π. - ASN 3323GRNET (5408), GÉANT (20965), TELIA (1299)ή GLOBAL CROSSING (3549)http://www.ris.ripe.net/bgplay/ GÉANT Tier 1 Providers (Internet feeds) GLOBAL CROSSING TELIA

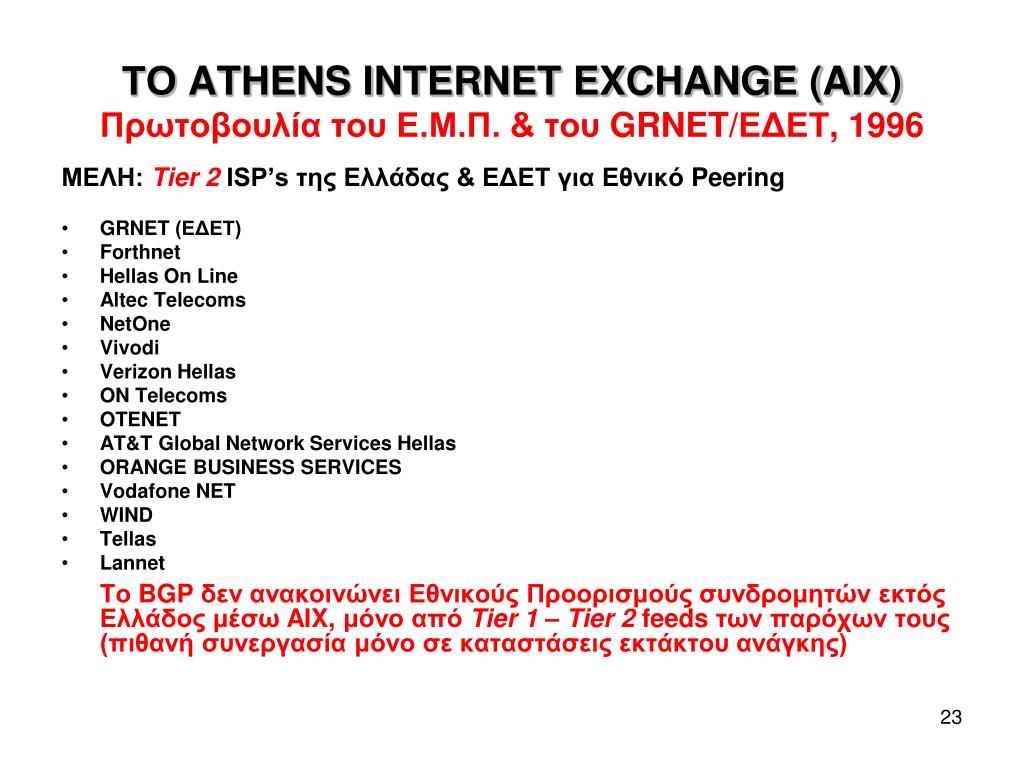

  23. ΤΟ ATHENS INTERNET EXCHANGE (AIX)Πρωτοβουλία του Ε.Μ.Π. & του GRNET/ΕΔΕΤ, 1996 ΜΕΛΗ: Tier 2 ISP’s της Ελλάδας & ΕΔΕΤγια Εθνικό Peering • GRNET(ΕΔΕΤ) • Forthnet • Hellas On Line • Altec Telecoms • NetOne • Vivodi • Verizon Hellas • ON Telecoms • OTENET • AT&T Global Network Services Hellas • ORANGE BUSINESS SERVICES • Vodafone NET • WIND • Tellas • Lannet Το BGP δεν ανακοινώνει Εθνικούς Προορισμούς συνδρομητών εκτός Ελλάδος μέσω AIX, μόνο από Tier 1 – Tier 2feeds των παρόχων τους (πιθανή συνεργασία μόνο σε καταστάσεις εκτάκτου ανάγκης)

  24. GREEK INTERNET EXCHANGE (GR-IX) • ΑΝΑΒΑΘΜΙΣΗ ΤΟΥ ΑΙΧ, 2009 • Zero-cost Gigabit peering • Ουδέτερο σημείο στέγασης: • GRNET Point of Presence – PoP @ Εθνικό Ίδρυμα Ερευνών • Μέλη:
