تحليل انظمة و تصميمها

الوحدة الرابعة

نمذجة حالات الاستخدام

التطبيق العملي

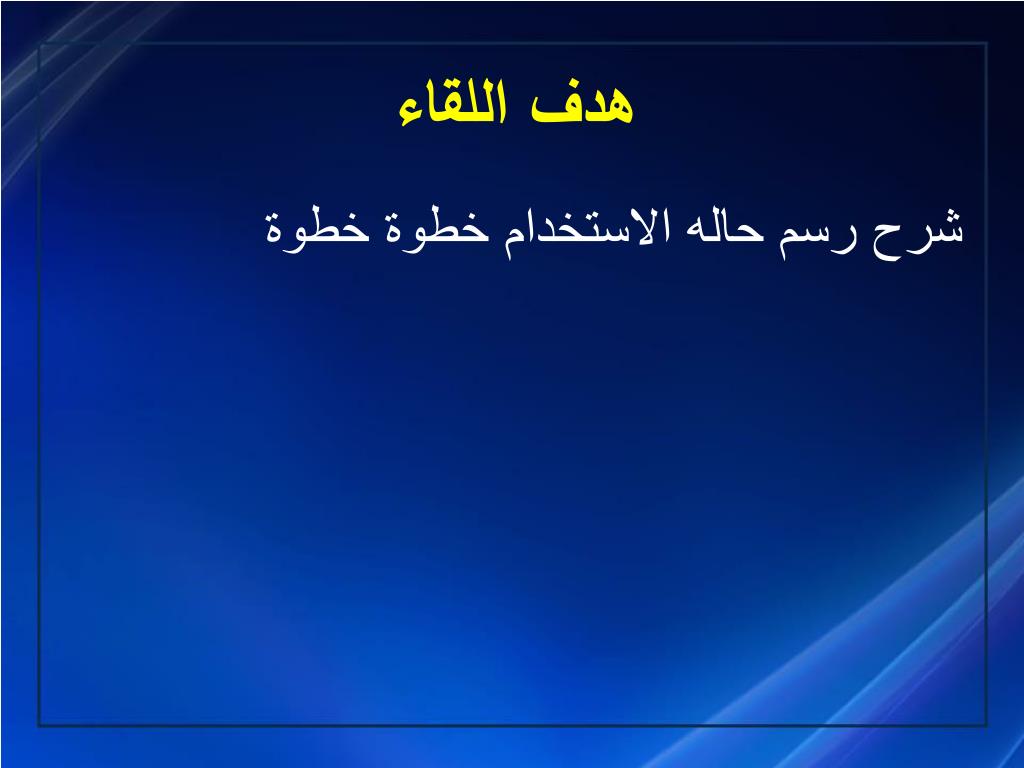

هدف اللقاء

شرح رسم حاله الاستخدام خطوة خطوة


مثال : نظام التسجيل في الجامعة

  • نظام القبول و التسجيل في جامعة القدس المفتوحة يخدم موظفي و مدرسي و طلاب الجامعة

    • النظام يوفر خدمات القبول و التسجيل و التى تشمل: تسجيل طالب جديد و تسجيل مواد دراسية سحب و اضافة مواد دراسية و كذلك ادخال الدرجات

  • كما ان للنظام علاقة مع النظام المالي في الجامعة


الحل

  • الحل المبدئي باستخدام

  • اولا: يجب تحديد مستخدمي النظامو الانظمة ذات العلاقة.

    • والتي ستمثل بمتفاعلي النظام actors

  • ثانيا: يجب تحديد وظائف النظام

    • و التي ستمثل حالات الاستخدام use cases

  • ثالثا: تحديد العلاقة بين المتفاعلين و حالات الاستخدام


الحل المبدئي

  • التفاعل

    • المستخدم

    • نظام المالية

  • حاله الاستخدام

    • نظام التسجيل




تمثيل علاقات الامتداد بين المتفاعلين ان امكن


رسم حالات الاستخدام بشكل مفصل المتفاعلين ان امكن




Q & A ان امكن
