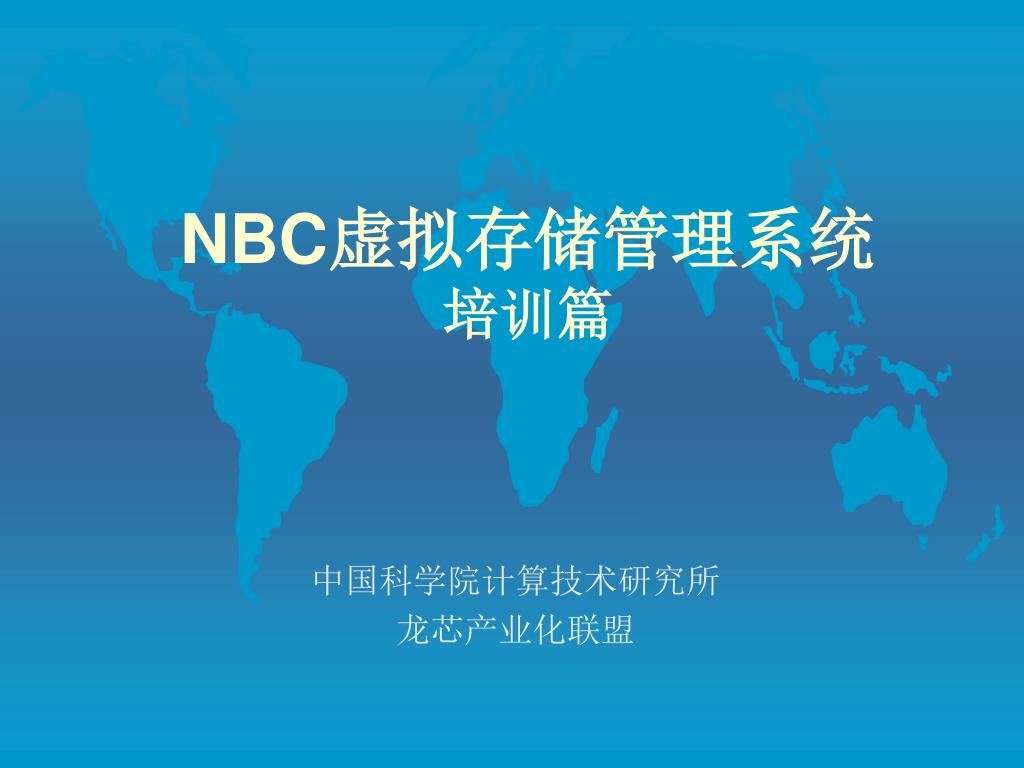

  1. NBC虚拟存储管理系统培训篇 中国科学院计算技术研究所 龙芯产业化联盟

  2. 产品简介 • 结合PC网络、无盘网络、NC网络的优势 • 具备多服务器备份功能,使整个系统更加稳定,可靠。 • 可用来构建新的教学环境，也可用于原有教学环境的改造。

  3. 操作 系统 用户 数据 应用 软件 存储 空间 产品简介 NBC server

  4. 传统模式存在的问题 • 局域网中与无盘工作站的区别 • 局域网中与普通PC机的区别 • 局域网中与网络计算机的区别 • 局域网中与硬盘还原卡的区别

  5. 局域网中与无盘工作站的区别 • 硬件兼容性 • 软件兼容性 • 操作系统多样性 • 客户端存在个性化数据； • 客户端存在硬盘；

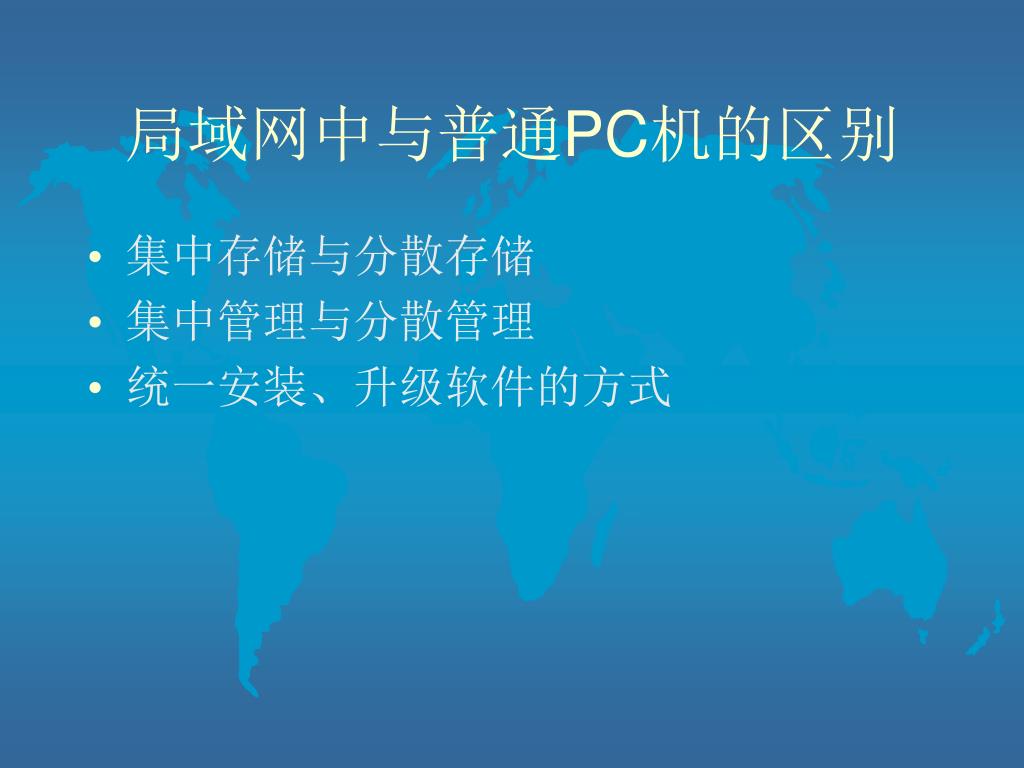

  6. 局域网中与普通PC机的区别 • 集中存储与分散存储 • 集中管理与分散管理 • 统一安装、升级软件的方式

  7. 局域网中与网络计算机的区别 • 客户端软件的应用范围 • 对服务器的依赖程度 • 支持终端数量的多少

  8. 局域网中与硬盘还原卡的区别 • 系统安装的复杂程度 • 软件安装、升级的复杂程度 • 系统的安全性 • 对操作系统速度的影响 • 影响硬盘的寿命

  9. 同类产品比较(NBC VS BXP) • 操作系统的多样性 • 个性化数据的支持 • 对客户端桌面应用的限制 • 客户端数量的限制 • 对客户端多磁盘的支持 • 多网卡的负载均衡 • 域功能支持

  10. 同类产品比较(NBC VS EHD) • 服务器端的操作系统 • 客户端软件安装的复杂性 • 系统数据备份的方便性 • 域功能的支持

  11. NBC 系统的典型应用 • 多媒体教室的客户端管理； • 公共机房的客户端管理； • 办公系统的内外网隔离； • 酒店客房多媒体终端管理； • 窗口行业的终端管理；

  12. 镜像 缓冲 NBC系统的逻辑架构 NBC服务器 工作站 中央管理和基于 SAN的分散存储 IP网络 虚拟硬盘

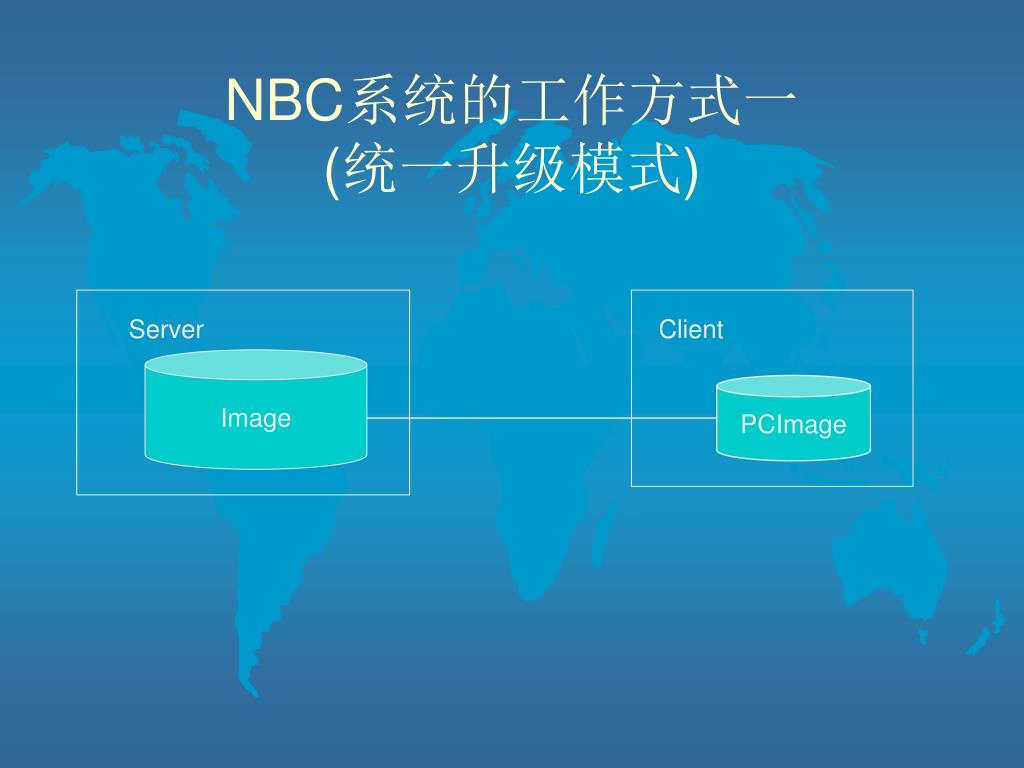

  13. NBC系统的工作方式一(统一升级模式) Server Client Image PCImage

  14. Buffer Client1 Image Cache Client2 Cache Client3 Cache Client4 NBC系统的工作方式二(还原模式) Server 每个工作站认为自己拥有一个易失性的硬盘，该硬盘在重起后会丢失全部修改数据 PCImage 记录工作站对硬盘的修改数据，重起时会自动清除。 Cache

  15. Buffer (Many Layers) Client1 PCImage Office VC Current Image OICQ Current Client2 Client3 PhotoShop Acrobat Current Client4 NBC系统的工作方式三(不还原模式) Server 每个工作站认为自己拥有一个独立的硬盘，该硬盘不能提供还原功能。 还原层，已保存的还原点，PCImage可以随时从这里还原。 当前层，记录未被保存的系统修改信息。 Current(Msn)

  16. 学生机 学生机 学生机 学生机 学生机 学生机 Disk = + NBC数据安全性方案一 … … … … 服务器 教师机 学生机 Disk Disk + Image1 Image1 PCImage Image2 Image2 PCImage

  17. 学生机 学生机 学生机 学生机 学生机 学生机 学生机 NBC数据安全性方案一 … … … … 服务器 教师机 学生机 Disk √ √ Disk Disk Image1 √ √ Image2 = + + Image1 PCImage Image2 PCImage

  18. 学生机 学生机 学生机 学生机 学生机 学生机 学生机 NBC数据安全性方案一 … … … … 服务器 教师机 学生机 Disk Disk Disk Image1 Image2 = + + Image1 Image1 PCImage Image2 Image2 PCImage

  19. 数据安全性方案二 • 服务器上用SCSI卡和五块硬盘 • 两块硬盘做成RAID0 • 三块硬盘做成RAID5 • 操作系统安装在RAID5上 • Image和Buffer文件放在RAID0上 • Image和Buffer文件在RAID5上做定时备份

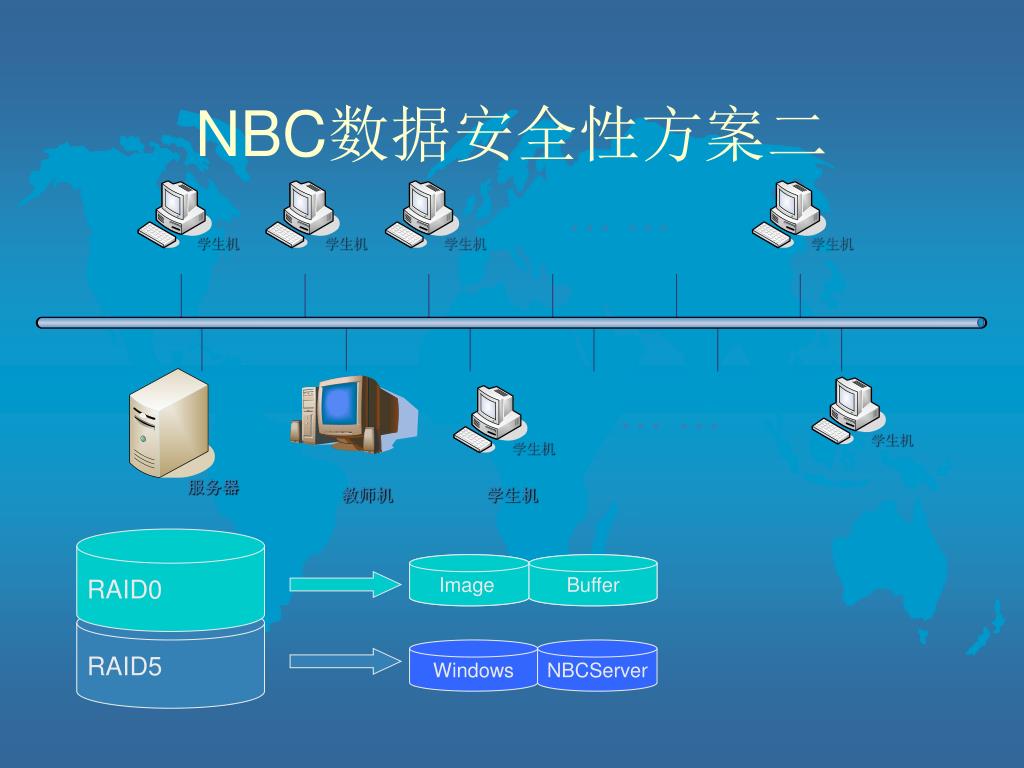

  20. 学生机 学生机 学生机 学生机 学生机 学生机 NBC数据安全性方案二 … … … … 服务器 教师机 学生机 RAID0 Image Image Buffer Buffer RAID5 Windows NBCServer

  21. NBC虚拟存储管理系统的特点 • 多操作系统网络启动 NBC系统在客户端支持多种操作系统，每一个客户端在网络启动时会弹出选择菜单（包括PC机本地的系统），使用者可以选择自己需要的系统启动，每一台客户端都可以使用多个操作系统而不占用自己的硬盘空间。我们有支持Windows 98，支持Windows 2000/XP/2003各种版本。

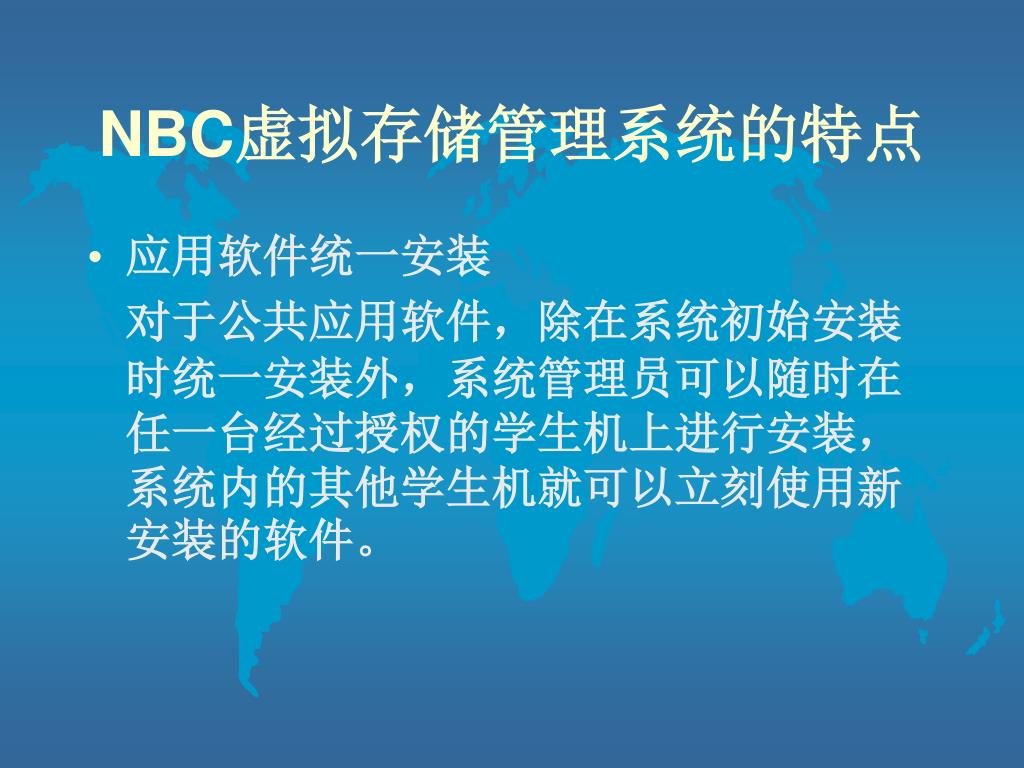

  22. NBC虚拟存储管理系统的特点 • 应用软件统一安装 对于公共应用软件，除在系统初始安装时统一安装外，系统管理员可以随时在任一台经过授权的学生机上进行安装，系统内的其他学生机就可以立刻使用新安装的软件。

  23. NBC虚拟存储管理系统的特点 • 用户的个性化设置 NBC为每个工作站提供完全私有的磁盘空间，让工作站就像运行在一个真实的硬盘上；用户可以自由地分区，安装系统，安装私有的软件和存储必要的数据，客户端重起后数据仍然保存。

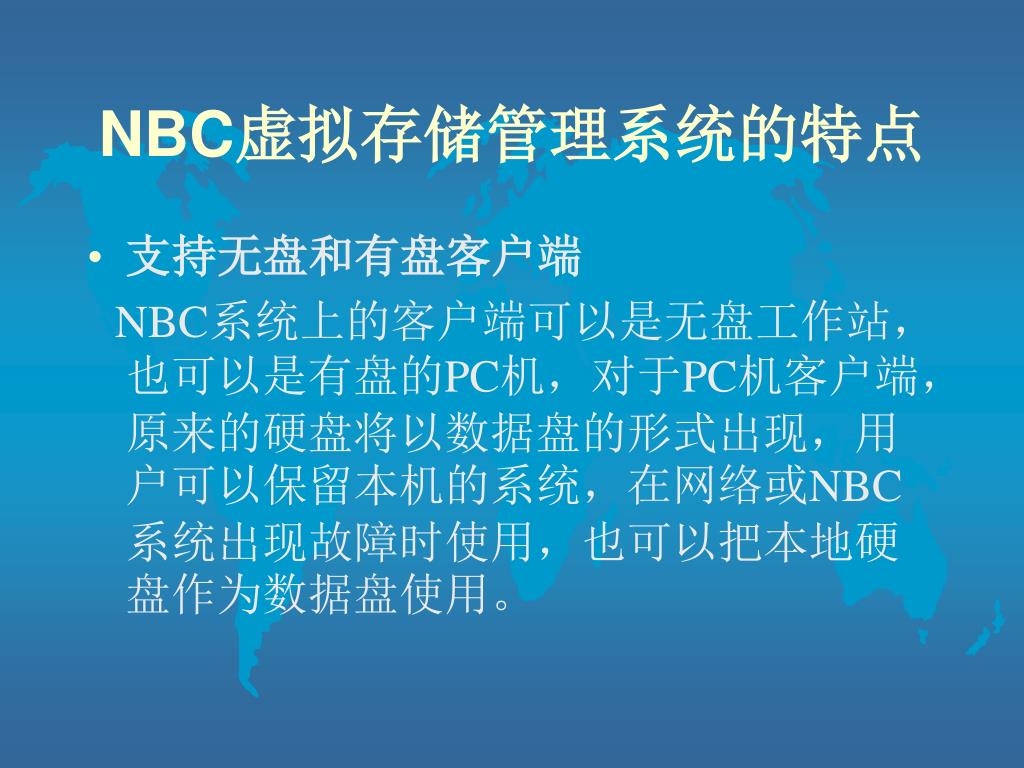

  24. NBC虚拟存储管理系统的特点 • 支持无盘和有盘客户端 NBC系统上的客户端可以是无盘工作站，也可以是有盘的PC机，对于PC机客户端，原来的硬盘将以数据盘的形式出现，用户可以保留本机的系统，在网络或NBC系统出现故障时使用，也可以把本地硬盘作为数据盘使用。

  25. NBC虚拟存储管理系统的特点 • 支持数据备份、数据还原 NBC系统支持对系统数据和个性化数据进行备份，同时，还原技术可以支持用户对数据及应用进行选择性还原，保持系统处于最佳状态。

  26. NBC虚拟存储管理系统的特点 • 支持磁盘还原 NBC系统支持管理员对客户端的个性化数据进行统一删除，使系统还原到初始状态。

  27. NBC虚拟存储管理系统的特点 • 支持多层管理 NBC系统支持对数据进行分层管理，不同的数据可以分成不同的层加以保存，这样就可以对保存的数据进行选择性的删除与恢复,保证数据的安全性。(比如:学生周一安装了OFFICE,周二安装了PHOTOSHOP,周三又安装了FLASH.但因为FLASH有病毒导致系统损坏,那么此时学生可以选择将系统恢复到周二安装PHOTOSHOP状态,也可以选择将系统恢复到周一安装OFFICE状态.也可以将系统恢复到什么都没有安装的状态下.)

  28. NBC虚拟存储管理系统的特点 • 支持NBC服务器分散负载 对于学生机数量较多的环境，单台服务器难以满足所有的需求，NBC系统支持多服务器的分散负载，可以通过部署多台服务器来满足用户的需求,并且多台服务器均可互作备份,保证了环境中任何服务器损坏时,基于该损坏服务器工作的学生机都可以立刻切换到其它服务器进行启动,不会影响学生的正常上课.

  29. NBC虚拟存储管理系统的特点 • 每个学生将拥有网络私有磁盘 结合Windows域功能将所有的学生帐户进行集中管理和集中认证。当学生登陆网络时，将根据用户名和密码验证后从网络上得到完全属于自己的私有磁盘。并且该磁盘随着用户移动，不受学生机的影响。学生可将自己的私有数据文件存在此私有磁盘中,这些数据都存放于网络上的数据服务器中集中管理,学生不必担心数据的安全性,也不必担心因换机器而无法访问自己的私有数据.

  30. NBC虚拟存储管理系统的特点 • 服务器出现故障，其学生机将不受影响 所有服务器都会采用备份的模式，任何一台服务器都有其备份服务器，如果网络中的一台服务器出现故障，管理员可以方便地将其对应的学生机切换到备份服务器上，保证不会影响到学生上课。

  31. NBC虚拟存储管理系统在终端机较多的大环境中应用方案NBC虚拟存储管理系统在终端机较多的大环境中应用方案 大环境布局设置 • 几百台终端机分散在不同教室，均通过二级或三级交换机与一级交换机相连。 • 若干台服务器,均与一级交换机相连。 • 服务器为终端机提供系统启动服务。 • 所有服务器间做相互备份。 • 所有终端机都通过一台登录服务器进行登录认证。 • 在任意一台管理员使用的计算机上安装NBC远程管理程序。

  32. NBC虚拟存储管理系统在终端机较多的大环境中应用方案NBC虚拟存储管理系统在终端机较多的大环境中应用方案 方案优势 • 服务器出现故障后，依靠此服务器运行的工作站可立刻切换到其它服务器进行启动。 • 整个环境的管理工作只需要在管理员使用的普通PC上利用NBC远程管理程序进行操作即可。 • 所有的软件安装和升级操作，只需要在任何一意经授权的终端机上执行，其它终端机即可立刻享有新安装的软件或新升级的内容。 • 终端机操作系统重启后既被还原，系统永保常新。 • 利用NBC系统可为终端机提供多种系统及应用选择启动功能实现一个教室可运行多种类应用，如：此教室周一进行影视编辑教学，周二进行3D制作教学，周三进行游戏放松娱乐活动等。

  33. NBC虚拟存储管理系统---安装 安装前准备 服务器准备 • 服务器正常安装操作系统，WIN2000，WIN2003，WINXP等各版本。 • 服务器磁盘分区中至少保留一块分区供NBC系统使用，要求此分区容量大于40GB，格式为NTFS，且此分区所在磁盘有高速数据读取能力。 • 服务器正确安装所有硬件驱动程序。 • 为服务器网卡设置固定IP地址。如果服务器采用多网卡绑定模式，则需为所有网卡设置同一网段内的固定IP地址。用网线将所有网卡与主交换机相连。 • 当服务器物理内存大于1G时，建议关闭WINDOWS虚拟内存。 • 如果使用WINDOWS的DHCP功能，则需添加WINDOWS的DHCP服务。

  34. NBC虚拟存储管理系统---安装 客户端准备 • 客户端支持PXE网络启动。 • 打开客户端网络启动功能。 • 为一台客户端连接硬盘，光驱。 • 安装客户端操作系统（WIN98，WIN2000，WINXP），操作系统需安装在C盘。 • 正确安装客户端硬件驱动程序。 • 为客户端配置静态IP地址。

  35. NBC虚拟存储管理系统---安装 网络准备 • 将服务器网线连接至交换机。 • 将客户端网线连接至交换机。 • 确保所有网络连接正常。

  36. NBC系统服务器软件安装 安装NBC系统服务器端 • 双击服务器端自解压安装包软件。 • 确认龙芯NBC虚拟存储管理系统的安装路径。 • 点击Install按钮继续执行安装操作。 • 安装完成后，会自动弹出NBC系统配置向导。

  37. 设置NBC系统服务器端 • 设置NBC系统加密狗认证 • 设置NBC系统使用WINDOWS DHCP或NBC FHCP • 设置NBC 客户端操作系统类型 • 选择服务器使用的网卡 • 设置NBC系统登录(LOGIN) • 设置NBC系统IO • 配置服务器使用的目录 • 设置NBC系统后台服务启动 • 完成配置

  38. 设置NBC系统加密狗认证 • 执行配置向导中的执照管理，会出现下图：

  39. 使用4.0版本加密狗 • 使用4.0版本加密狗 • 执行“WINDOWS开始---程序---NBC---加密狗驱动”以完成4.0版加密狗驱动安装。 • 插入USB加密狗。 • 将此加密狗所对应的认证文件拷入服务器，此文件后缀名为“.lic”。 • 在执照管理界面下，点击导入按钮，并选中加密狗对应的认证文件以确定。 • 点击下一步完成认证文件导入。

  40. 使用2.0版本加密狗 • 使用2.0版本加密狗 • 插入USB加密狗。 • 在执照管理界面下，点击从狗中导入执照。 • 点击下一步完成。

  41. 设置NBC系统使用WINDOWS DHCP或NBC FHCP • NBC系统为工作站提供操作系统启动服务时，工作站首先需要得到通过服务器为其所分配的IP地址。而负责为工作站分配IP地址的就是WINDOWS自带的DHCP服务或NBC系统的FHCP服务。用户可根据实际情况选择使用这两种之一。 • 注意：WINDOWS DHCP和NBC FHCP同时只能有一个服务运行。否则会发生冲突导致NBC系统不能正常运行。

  42. 使用WINDOWS DHCP • 使用DHCP服务器，参照下面的操作：在Windows开始菜单中，选择 设置 -> 控制面板。 • 选择 管理工具，然后DHCP。 • 正常地配置DHCP服务器，我们推荐你为NBC的客户端建立一个特定的IP作用域。 • 我们强烈建议在IP域中排除IP地址 192.168.0.1。 • 在完成IP域配置后，配置IP域选项（或服务器选项）如下：

  43. 使用WINDOWS DHCP • 如果 选项60 存在，先删除它。 • 添加 选项67，其值为 "pxembr.bin"。 • 如果DHCP和登录服务器不在同一台主机上，添加 选项66，以指定登录服务器的IP地址。 • 点击确定保存设置并退出DHCP选项对话框。

  44. 使用NBC FHCP • 使用FHCP，你可以预先设置服务器的初始参数，稍后只需要FHCP程序，就可以自动响应各个工作站的启动请求。需要注意的是，一旦你决定使用FHCP，那么你在安装Windows2000/XP工作站时，应该设置系统中的网卡使用固定IP地址（无盘启动时会自动更改其IP/子网掩码/网关），并预先设置好DNS。

  45. 使用NBC FHCP • FHCP的各种参数设置如下： • 起始IP：这是分配给工作站的起始IP，每新增一个工作站，就会自动累加该IP。 • 子网掩码：这是分配给工作站的子网掩码。 • 网关：这是分配给工作站的网关地址。 • DNS：这是分配给工作站的DNS地址。 • 自动转换网卡：表示FHCP服务器会自动识别新的无盘工作站。建议勾选。 • 只响应PXE请求：建议不要勾选。

  46. 设置NBC 客户端操作系统类型 • 选择你需要启动的客户端操作系统的类型，如果要需要同时使用WindowsXP(Windows2000)和Windows98，请勾选 Menu。如果需要客户端开机后不需要选择直接进入WINDOWS2000或WINDOWSXP系统，请勾选WINDOWS XP。

  47. 选择服务器使用的网卡 • 选择你需要绑定给服务器使用的IP地址。缺省的网卡带宽是100Mbps，你可以点击数值并进行修改。 • 如果勾选 "自动以指定的速度绑定网卡"，服务器会忽略网卡设置，并在启动时绑定当时所有可用网卡。所有的网卡会使用缺省指定的网络带宽（注意：如果有多个不同带宽的网卡，请不要使用该选项）。

  48. 设置NBC系统登录(LOGIN)

  49. 设置NBC系统登录(LOGIN) • 如果本机同时作为登录服务器，那么请勾选本项。 • 工作站与登录服务器会不时联系以保持活动记录。工作站连接超时时间决定工作站可以多长时间不响应服务器，服务器会自动放弃为此工作站提供服务。60秒的缺省值对于大多数的配置来说都足够了。如果机器的启动速度较慢，那可以设置本数值大一点（如120），以避免启动时失去服务器连接。 • 输入登录服务器的连接密码，它可以阻止非法的连接请求。空密码表示允许接受任何管理连接。 • 勾选 "自动接受新电脑"，表示服务器会接受新的工作站的注册请求，没有在服务器端登记过MAC地址和机器名信息的工作站，在启动时会要求输入机器名，输入并确认后，此工作站的MAC地址和机器名信息会自动加入服务器的NBC管理工具中。

  50. 设置NBC系统IO
