Bluetooth

BlueTooth

MeylanieOlivya, S.T., M.T.


Bluetooth1

Bluetooth

  • Bluetooth adalahsebuahteknologikomunikasi wireless (tanpakabel) yang beroperasidalam pita frekuensi 2,4 GHz unlicensed ISM (Industrial, Scientific and Medical)

  • Bluetooth menggunakansebuahfrequency hopping tranceiver yang mampumenyediakanlayanankomunikasi data dansuarasecara real-time antara host-host bluetoothdenganjarakjangkauanlayanan yang terbatas.

  • Sinyaldaribluetoothadalahomni-directional yang dapatmenembustembok.

  • Dapatmenerima data danjugasuara


Bluetooth 2 2

Bluetooth (2/2)

  • Padadasarnyabluetoothdiciptakanbukanhanyamenggantikanataumenghilangkanpenggunaankabeldidalammelakukanpertukaraninformasi, tetapijugamampumenawarkanfitur yang baikuntukteknologi mobile wireless denganbiaya yang relatifrendah, konsumsidaya yang rendah, interoperability yang menjanjikan, mudahdalampengoperasiandanmampumenyediakanlayanan yang bermacam-macam.


Bluetooth2

Bluetooth

  • Produkbluetoothdapatberupa PC card atau USB adapter yang dimasukkandalamperangkat.

  • Perangkat-perangkat yang dapatdiintegerasikandenganteknologibluetoothantara lain : mobile PC, mobile phone, PDA (Personal Digital Assistant), headset, kamera digital, printer, router danmasihbanyakperalatanlainnya.

  • Aplikasi-aplikasi yang dapatdisediakanolehlayananbluetoothiniantara lain : PC to PC file transfer, PC to PC file synch (notebook to desktop), PC to mobile phone, PC to PDA, wireless headset, LAN connection via ethernet access point dansebagainya


Contoh modul aplikasi beberapa bluetooth

Contohmodulaplikasibeberapa Bluetooth


Bluetooth3

Bluetooth

  • Dalam transceiver bluetoothadatigakelaspembagiandayayaitu :

    • Dayakelas 1 beroperasiantara 100 mW (20dBm) dan1mW (0dBm) dandidesainuntukperalatandenganjangkauan yang jauhhingga 100m.

    • Dayakelas 2 beroperasiantara 2,5 mW (4dBm) dan 0,25mW (-6dBm) dandidesainuntukperalatandenganjangkauan yang jauhhingga 10m.

    • Dayakelas 3 beroperasipada 1 mW (0dBm) dandidesainuntukperalatandenganjangkauanpendekatausekitar 1m.


Sejarah bluetooth

Sejarah Bluetooth

  • Bluetooth pertama kali diperkenalkanpadatahun 1994 oleh Ericsson (phone) diSwediasebagaicarabagiperangkat mobile untukberkomunikasidenganperangkat mobile lainnyadenganjaraksekitar 30 feet atau 10 meter.

  • Th 1998, Ericsson, IBM, Intel, Nokia, dan Toshiba membentuk Bluetooth Spesial Interest Group (SIG) untukmengembangkan open specification Bluetooth.

  • Semenjakitulebihdari 2000 perusahaanbergabungdengan Bluetooth SIG, termasukperusahaanperangkat phone, computer dan PDA.


Sejarah bluetooth1

Sejarah Bluetooth

  • Nama Bluetooth terinspirasiolehseorang raja Viking (Denmark) yang bernamaHaraldBlatand. Raja HaraldBlatandiniberkuasapadaabad ke-10 denganmenguasaisebagianbesardaerah Denmark dandaerahSkandinaviapadamasaitu.

  • Dikarenakandaerahkekuasaannya yang luas, raja HaraldBlatandinimembiayaiparailmuwandaninsinyuruntukmembangunsebuahproyekberteknologimetamorfosis yang bertujuanuntukmengontrolpasukandarisuku-sukudidaerahSkandinaviatersebutdarijarakjauh.

  • Makauntukmenghormatiide raja Viking tersebut, yaituBlatand yang berartibluetooth (dalambahasaInggris) proyekinidiberinama.


Kelebihan bluetooth

Kelebihan Bluetooth

  • Bluetooth, wireless danotomatis. Kita tidakperlumemasangkabel, konektor, danmembangunkoneksi, danjugatidakperlumelakukanhalkhususuntukmenginisiasikomunikasi. Perangkat-perangkat yang menggunakanbluetoothsalingmencarisecaraotomatisdanmulaiberkomunikasitanpa input user, kecualijikaotentikasidibutuhkan; misalnya login.

  • Bluetooth, tidakmahal.

  • Pita frekuensi ISM yang digunakan Bluetooth telahdiregulasi, namuntidakberlisensi.

  • Pemerintahtelahmelakukanstandarisasi, jadikitadapatmenggunakanbluetoothdimanasajadantidakperlumemperolehizinsebelummenggunakanteknologitersebut.


Kelebihan bluetooth1

Kelebihan Bluetooth

  • Bluetooth menangani data dansuara.

  • Sinyaldipancarkanomni-directional dandapatmenembustembokmaupuntas.

  • Bluetooth menggunakanfrekuensi hopping. Pendekatanpenyebaranspektrumfrekuensinyamengurangiresikountukpenyadapan.


Aplikasi bluetooth

Aplikasibluetooth

  • File transfer.

  • Ad-hoc networking

  • Sinkronisasiperangkat: konektivitas yang tidakterputusantar PDA, komputer, danponselmemungkinkanaplikasiuntukmemperbaharuiinformasipadabanyakperangkatsecaraotomatisketika data padaperangkatberubah.

  • Konektivitasperiferal.

  • Car kits: Hands-free

  • Mobile payments


Macam macam bluetooth

Macam-macam Bluetooth

  • Bluetooth Headphones


Macam macam bluetooth1

Macam-macam Bluetooth

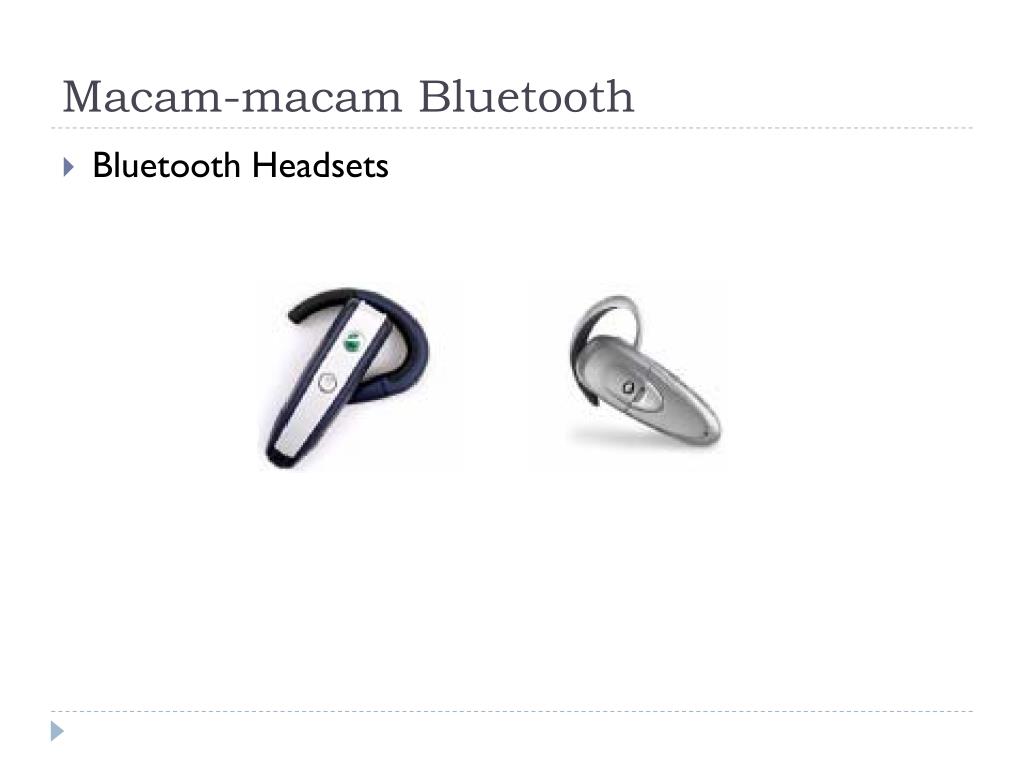

  • Bluetooth Headsets


Macam macam bluetooth2

Macam-macam Bluetooth

  • Bluetooth printer


Macam macam bluetooth3

Macam-macam Bluetooth

  • Bluetooth PDA


Macam macam bluetooth4

Macam-macam Bluetooth

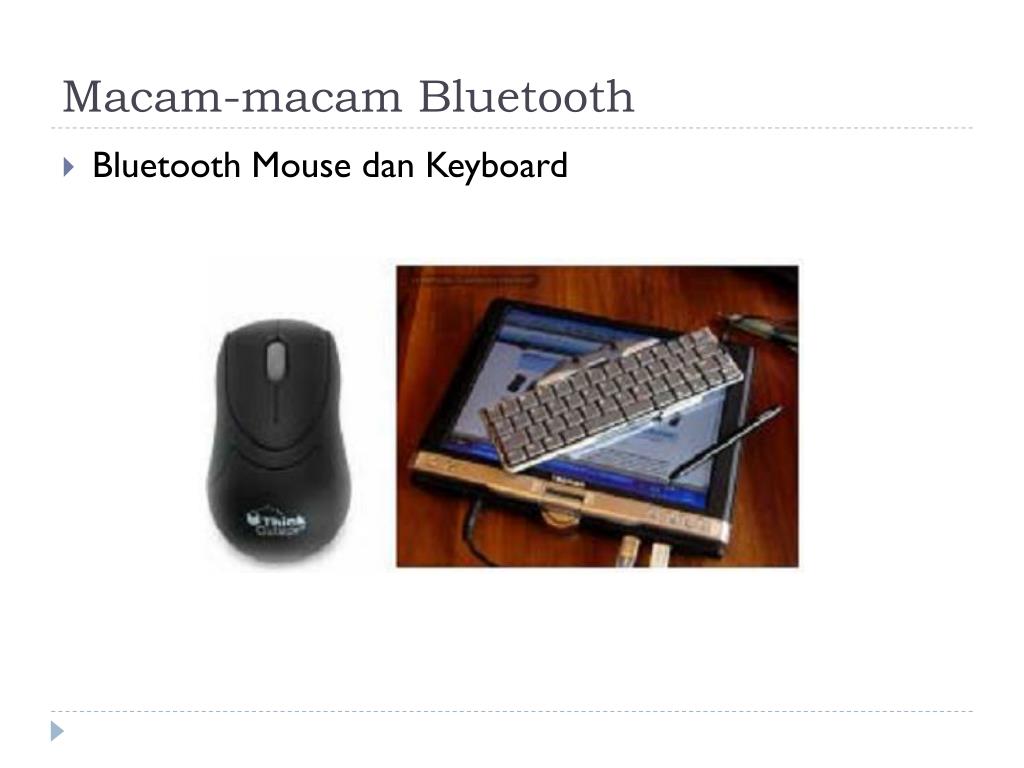

  • Bluetooth Mouse dan Keyboard


Macam macam bluetooth5

Macam-macam Bluetooth

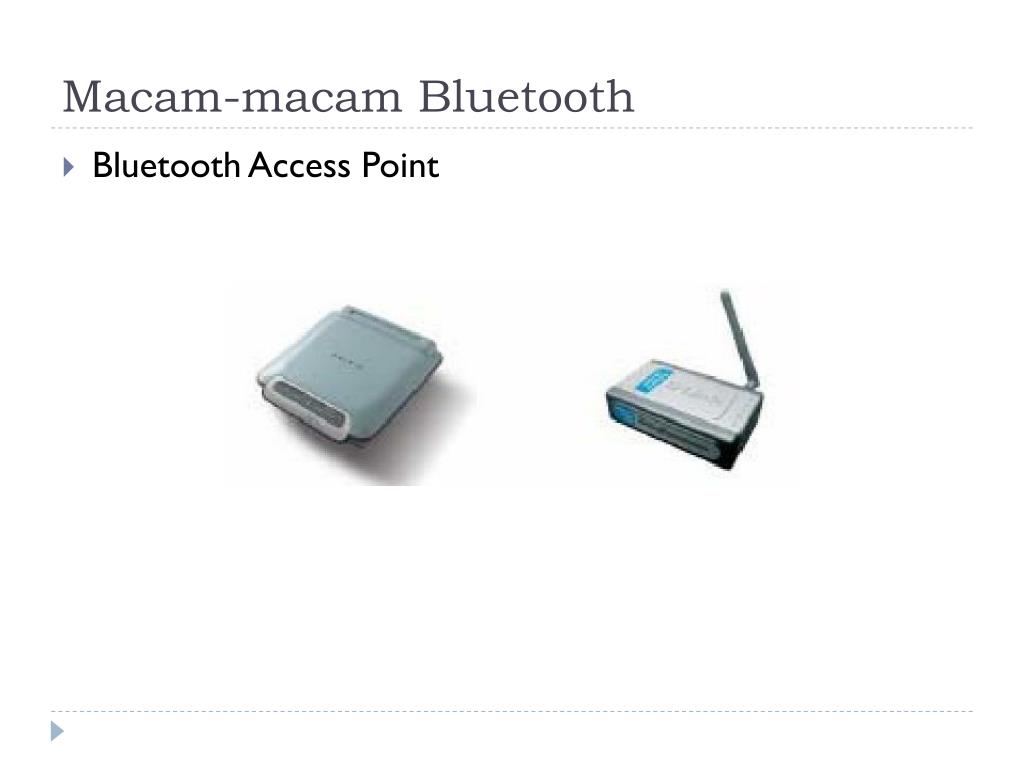

  • Bluetooth Access Point


Macam macam bluetooth6

Macam-macam Bluetooth

  • Bluetooth Adapter untukkomputer non-Bluetooth


Macam macam bluetooth7

Macam-macam Bluetooth

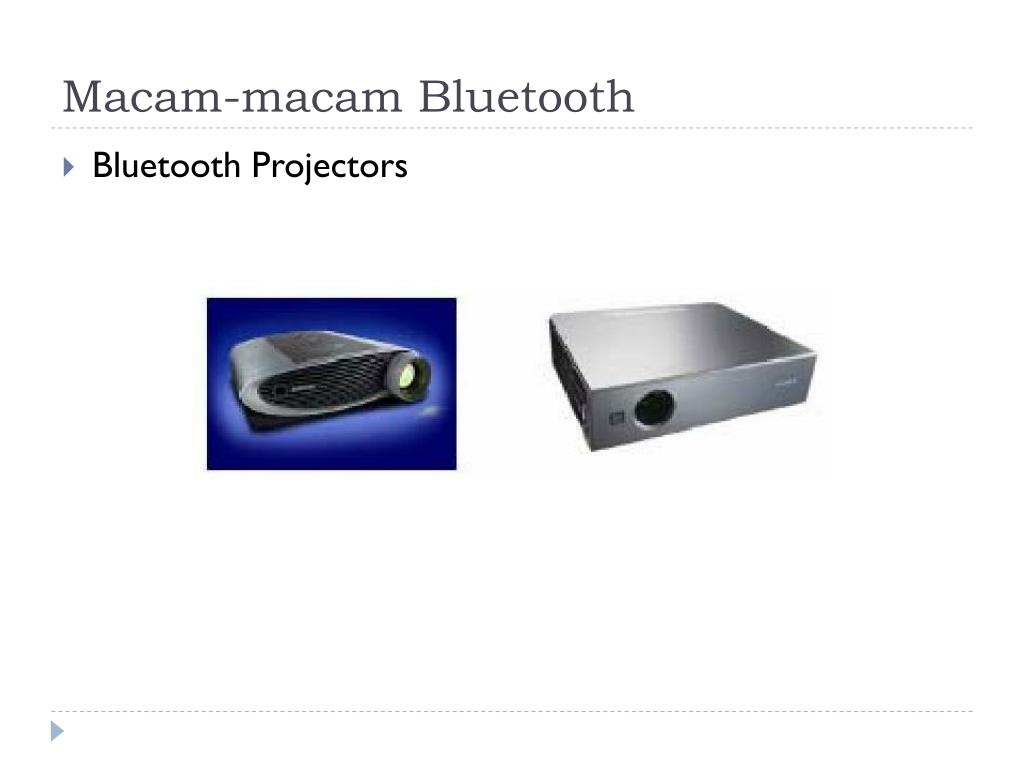

  • Bluetooth Projectors


Macam macam bluetooth8

Macam-macam Bluetooth

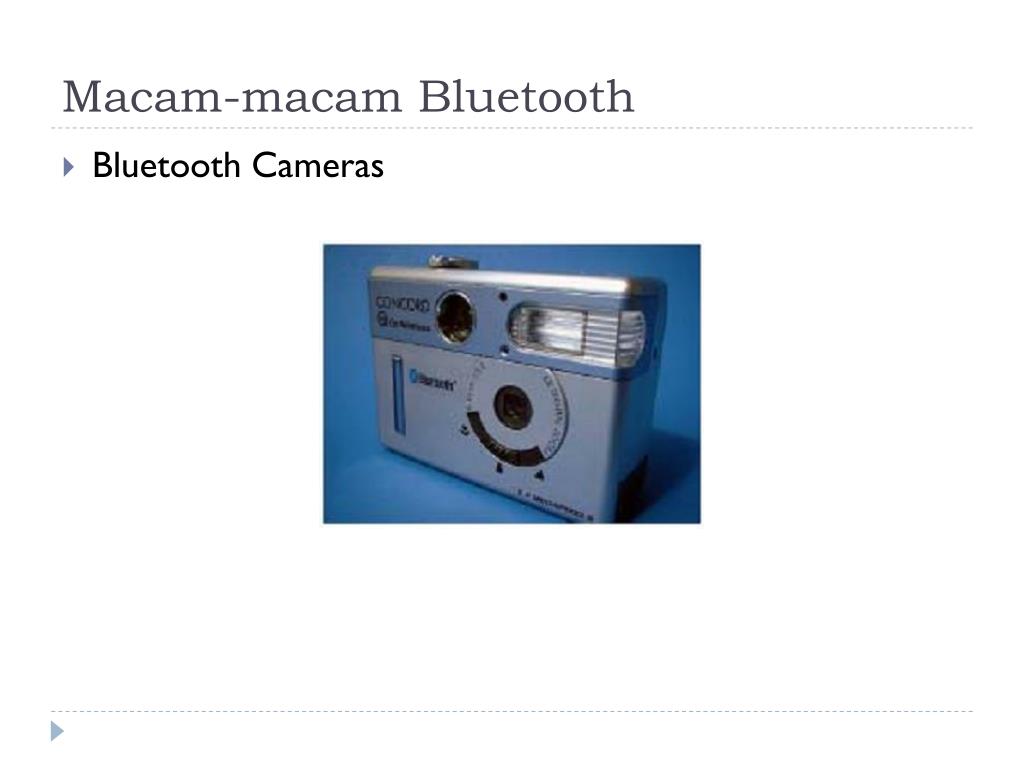

  • Bluetooth Cameras


Macam macam bluetooth9

Macam-macam Bluetooth

  • Bluetooth MP3 Players


Topologi jaringan bluetooth

Topologijaringan Bluetooth

  • Perangkat Bluetooth-enabled diorganisasikandalamgrup yang disebutpiconet.

  • Suatupiconetterdiriatassebuah master dan paling banyak 7 active-slaves.

  • Sebuah master dansebuah slave menggunakankomunikasi point-to-point;

  • Jikaterdapatbanyak slaves, digunakankomunikasi point-to-multipoint. Master menginisiasikomunikasi.

  • Sebuahperangkatdalamsatupiconetdapatberkomunikasikeperangkat lain dalampiconetlainnya, membentukscatternet,

  • Perhatikanbahwa master dalamsatupiconetmungkinmenjadi slave dalampiconetlainnya.


Scatternet yang terdiri dari 3 piconet

Scatternet yang terdiridari 3 piconet


Struktur protokol bluetooth

Strukturprotokol Bluetooth


Struktur protokol bluetooth1

Strukturprotokol Bluetooth

  • Radio layer : lapisanfisikpadakoneksi wireless. Bertugasuntukmenghindarigangguandenganperangkat lain yang berkomunikasidi ISM band, modulasiberdasarkanpada fast frequency hopping.

  • Baseband layer : bertanggungjawabuntukmengendalikandanmengirim data paketmelalui radio layer. Lapisaninimenyediakan channel transmisiuntuk data dansuara. Baseband layer mengatur Synchronous Connection-Oriented (SCO) link untuksuaradan Asynchronous Connectionless (ACL) link untuk data. SCO pakettidakpernahditransmisiulangtetapi ACL paketmemastikanintegritas data.


Struktur protokol bluetooth2

Strukturprotokol Bluetooth

  • Link Manager Protocol (LMP) menggunakan link yang diaturoleh baseband untukmendirikandanmengaturpiconet. Tanggungjawab LMP jugatermasukotentikasidankeamanan, danmonitoringkualitaslayanan.

  • Host Controller Interface (HCI) adalahpemisahantara software dan hardware. L2CAP dan layer yang adadiatasnyadiimplementasikanpada software, sedangkan LMP dan layer yang dibawahnyadiimplementasikanpada hardware. HCI yang merupakan driver interefaceuntukmenghubungkanduakomponen. HCI yang mungkintidakdiperlukan. L2CAP yang dapatdiakseslangsungolehaplikasi, ataumelaluiprotokoltertentuuntukmempermudah programmer.


Struktur protokol bluetooth3

Strukturprotokol Bluetooth

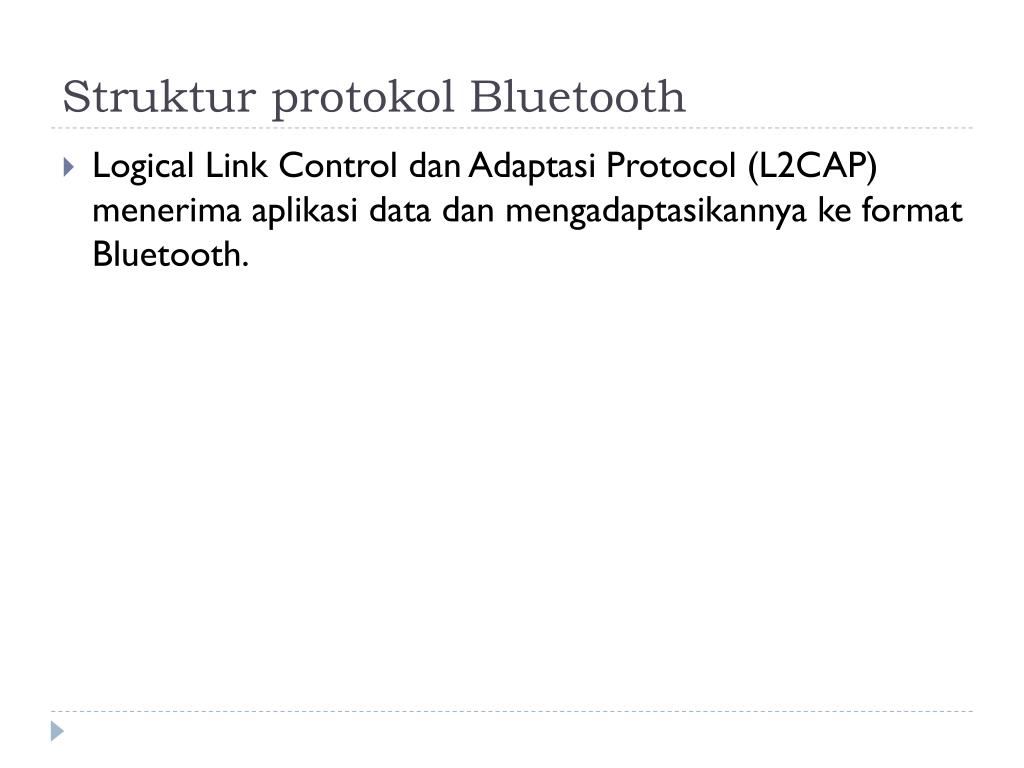

  • Logical Link Control danAdaptasi Protocol (L2CAP) menerimaaplikasi data danmengadaptasikannyake format Bluetooth.


Struktur protokol bluetooth4

Strukturprotokol Bluetooth

  • Protokoldasarbluetoothadalah Radio layer, Baseband dan Link Manager Protocol (LMP) yang disebutprotokolinti.

  • Protokol-protokol yang diatasnyaadalahprotokol-protokolterapan yang dapatdiadaptasikanpadaarsitekturprotokolbluetooth

  • Protokolintibluetoothadalahpersyaratan yang mutlakadadisemuaperangkatteknologi Bluetooth sedangkanprotokollainnyadigunakansesuaikeperluan.


Profil bluetooth

Profil Bluetooth

  • Generic Access Profile mendefinisikanprosedurkoneksi, pencarianperangkat, danpengolahan link. Selainitu, jugamendefinisikanposedur yang berkaitandenganpenggunaan model sekuritas yang berbedadan parameter yang dapatdiaksesoleh user dalam level antarmuka. Semuaperangkat Bluetooth harusmendukungprofilini.

  • Service Discovery Application and Profile mendefinisikanfiturdanproseduruntukaplikasidalamperangkatbluetoothuntukmencarilayanandaribluetoothlainnya, danmendapatkaninformasi yang berkaitandenganlayanantersebut.


Struktur profil bluetooth

StrukturProfil Bluetooth


Profil bluetooth1

Profil Bluetooth

  • Serial Port Profile mendefinisikanspesifikasikebutuhanuntukperangkat Bluetooth yang inginmembangunkoneksi yang miripdengankomunikasikabel serial danmenggunaanprotokol RFCOMM

  • LAN Access Profile mendefinisikanbagaimanaperangkat Bluetooth mampumengakseslayanandarisebuah LAN menggunakan PPP (Point to Point Protocol), danmenunjukkanbagaimanamekanisme PPP dapatdigunakanuntukmembentukjaringan yang terdiridariperangkat Bluetooth.

  • Synchronization Profile mendefinisikanspesifikasikebutuhanaplikasiuntukperangkat Bluetooth yang inginmelakukansinkronisasi data padaduaataulebihperangkat.


Komunikasi

Komunikasi

  • Untuksatuperangkatlokal yang inginmenggunakanlayananpadaperangkattertentu, keduaperangkattersebutharusmemilikiprotokolkomunikasi yang sama. Sehinggaaplikasidapatmengakseslayanan Bluetooth, Java APIs untuk Bluetooth menyediakanmekanisme yang memungkinkankoneksiuntuklayanan yang menggunakanprotokol RFCOMM, L2CAP, dan OBEX.

  • OBEX adalah high-level API danprotokoluntukbertukarobyekseperti e-business card yang ditransmisikandalam vCard

  • Serial Port Profile RFCOMM untukemulasikomunikasi serial
