SIP: Session Initial Protocol

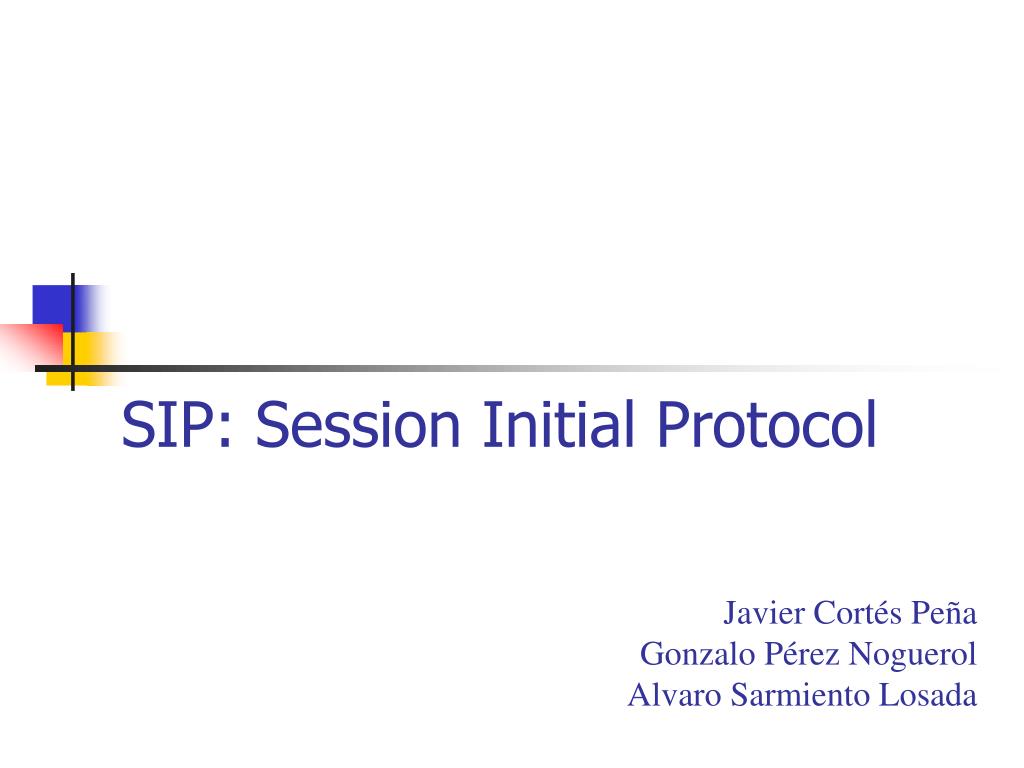

1. SIP: Session Initial Protocol Javier Cortés PeñaGonzalo Pérez NoguerolAlvaro Sarmiento Losada

2. INDICE • INTRODUCCIÓN • FUNCIONAMIENTO DE SIP • UTILIZACIÓN DE SIP PARA SEÑALIZACIÓN EN SISTEMAS UMTS

3. 1.PROTOCOLO SIP.INTRODUCCIÓN • ¿Qué es SIP? • SIP vs H.323 • Arquitectura SIP • Funcionalidad de SIP

4. 1.1.¿QUÈ ES SIP? (I) • SIP (Session Initial Protocol) • Protocolo de señalización para el establecimiento de sesiones sobre redes IP • Datos de muy diversa naturaleza • Trabaja en sintonía con otros protocolos, pero con independencia de los mismos • SIP no provee servicios, sino primitivas para implementar servicios

5. 1.1.¿QUÉ ES SIP? (II) • 5 funciones relacionadas con el establecimiento de sesiones : • User location • User availability • User capabilities • Session setup • Session management

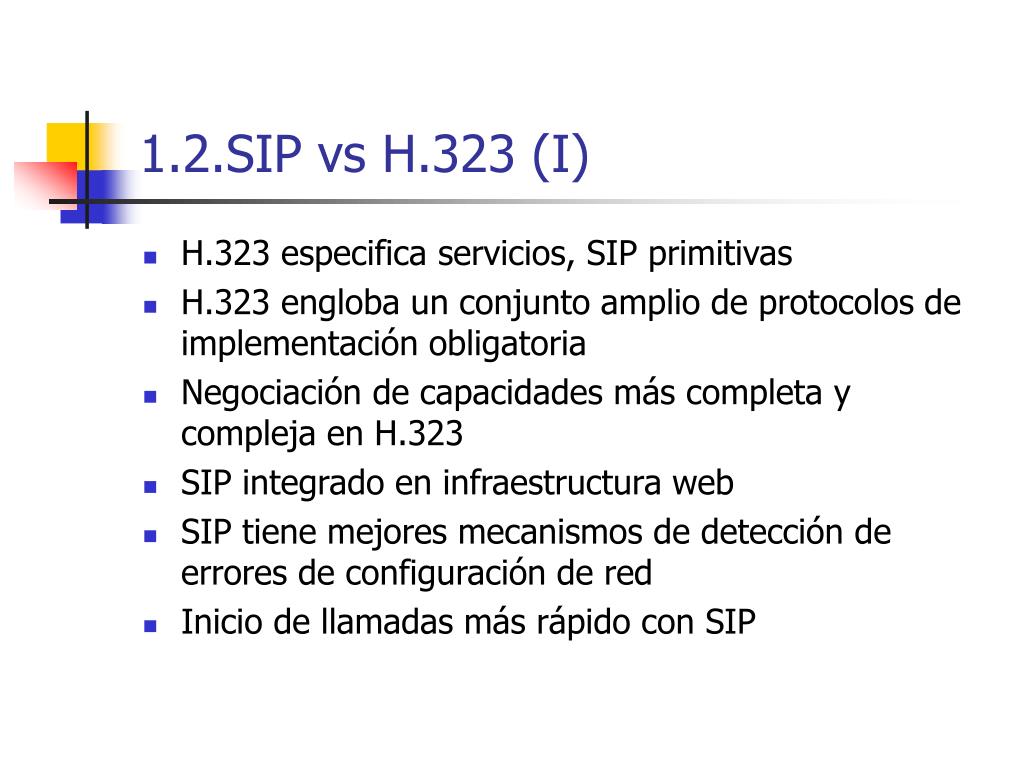

6. 1.2.SIP vs H.323 (I) • H.323 especifica servicios, SIP primitivas • H.323 engloba un conjunto amplio de protocolos de implementación obligatoria • Negociación de capacidades más completa y compleja en H.323 • SIP integrado en infraestructura web • SIP tiene mejores mecanismos de detección de errores de configuración de red • Inicio de llamadas más rápido con SIP

7. 1.2.SIP vs H.323 (II) • Diferencias técnicas :

8. 1.3.ARQUITECTURA SIP • División funcional no física • Agente de usuario SIP • Servidor SIP • Servidor Proxy SIP • Servidor de redireccionamiento SIP • Registro SIP

9. 1.4.FUNCIONALIDAD DE SIP

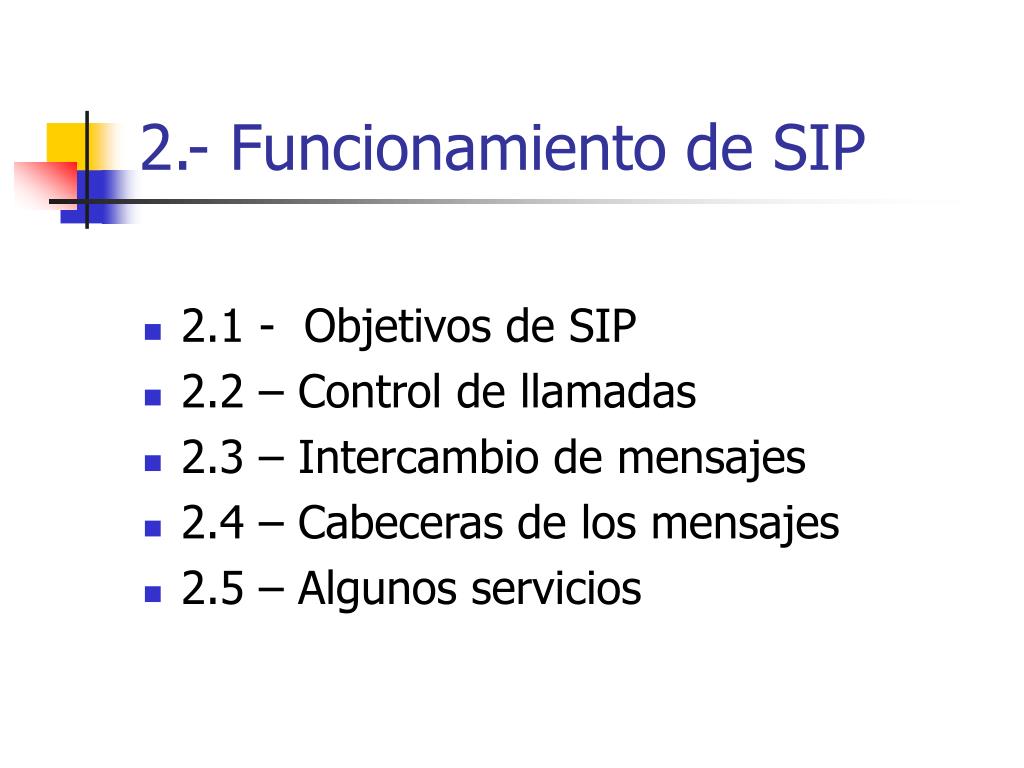

10. 2.- Funcionamiento de SIP • 2.1 - Objetivos de SIP • 2.2 – Control de llamadas • 2.3 – Intercambio de mensajes • 2.4 – Cabeceras de los mensajes • 2.5 – Algunos servicios

11. 2.1.Objetivos • Integración voz (VoIP), web y servicios multimedia sobre IP • Soporte a la movilidad: Agentes de Presencia • Mecanismos de control de llamadas

12. 2.2.Control de llamadas (I)

13. 2.2.Control de llamadas (II) • 1 El usuario se registra ante el proxy • 2 Le indica al proxy el destino • 3 El proxy busca el servidor destino (DNS) • 4 Servidor destino contacta con destinatario • 5 Negociación de los parámetros de sesión extremo a extremo

14. 2.3.Mensajes SIP (I) • Basadas en los mensajes HTTP • Modelo cliente – servidor • Primitivas: • register: para registrarse ante el proxy • invite, re-invite: negociación de la sesión • options: testea si un terminal soporta los parametros de sesión • Otros: bye, ack, cancel…

15. 2.3.Mensajes SIP (II) • Códigos de respuesta : • 1xx: en curso • 2xx: finalizada con éxito • 3xx: redirección • 4xx, 5xx, 6xx : errores en cliente, servidor y global

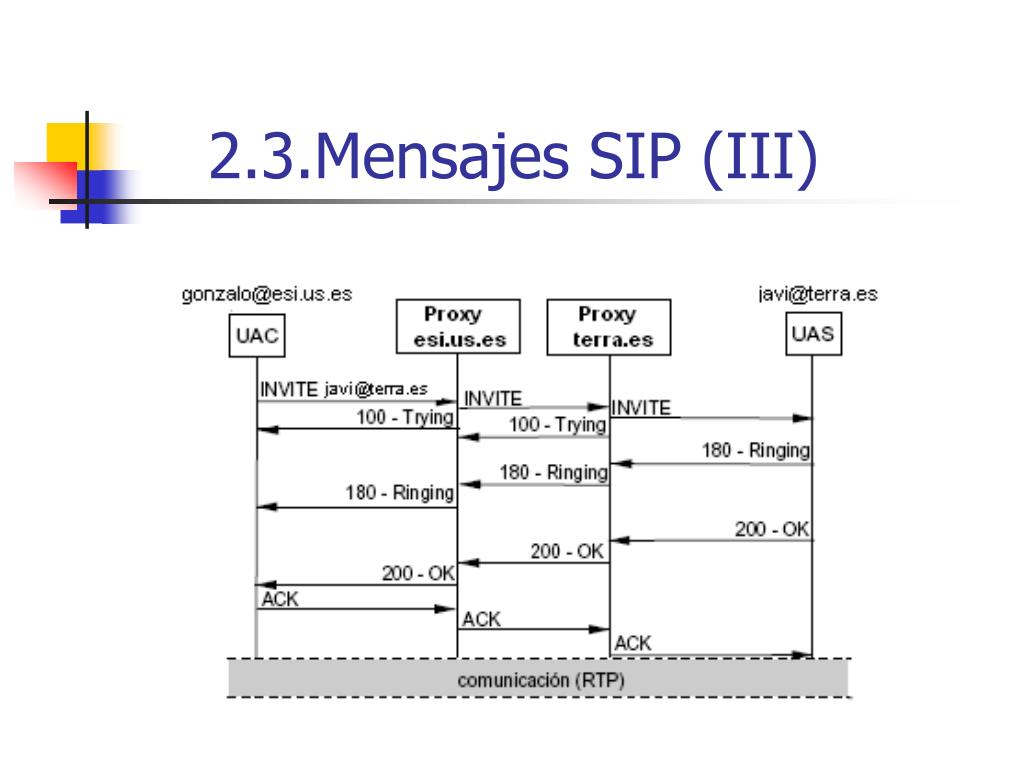

16. 2.3.Mensajes SIP (III)

17. 2.4.Cabeceras de los mensajes (I) • Estructura: cabecera + cuerpo • Cuerpo: información de niveles superiores • SDP: negociación de parámetros de conexión • Campos: • Status Line: tipo de mensaje • VIA: identificador de equipo • Max-Forwards: nº máximo de saltos

18. 2.4.Cabeceras de los mensajes (II) • To y From: direcciones de origen y destino • Sip:usuario@maquina.dominio • Call-ID: identificador de la conexión • Cseg: número de secuencia del mensaje • Contact: dirección de acceso directo al terminal • Content type y length: descripción y tamaño del cuerpo del mensaje

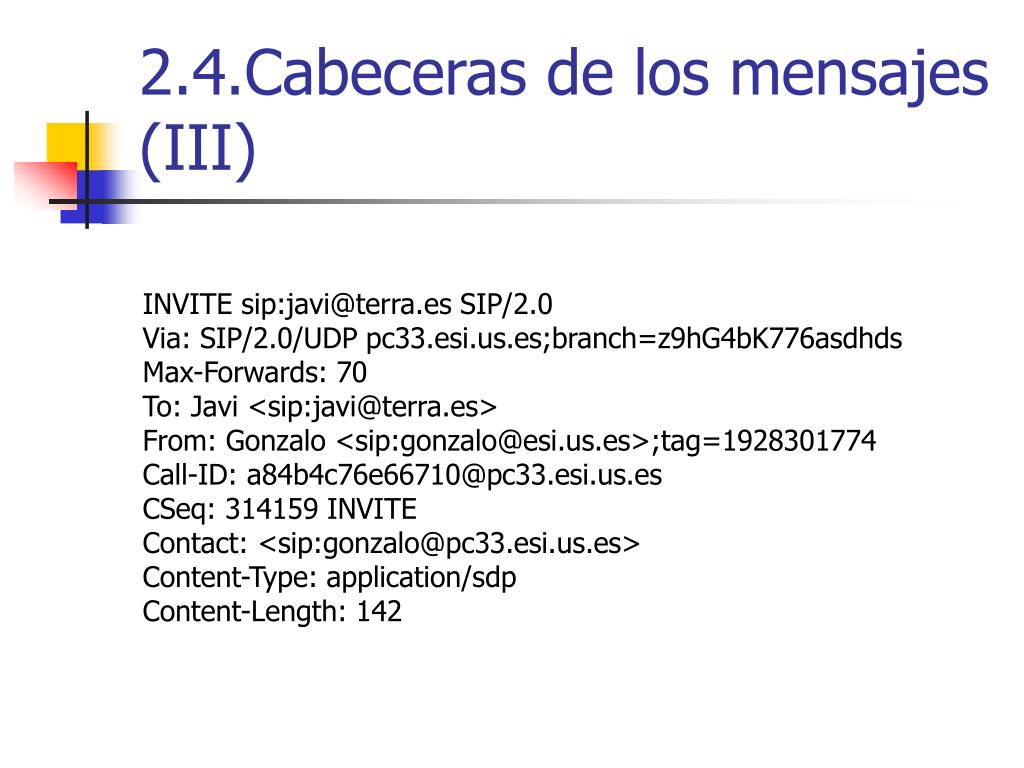

19. 2.4.Cabeceras de los mensajes (III) INVITE sip:javi@terra.es SIP/2.0 Via: SIP/2.0/UDP pc33.esi.us.es;branch=z9hG4bK776asdhds Max-Forwards: 70 To: Javi <sip:javi@terra.es> From: Gonzalo <sip:gonzalo@esi.us.es>;tag=1928301774 Call-ID: a84b4c76e66710@pc33.esi.us.es CSeq: 314159 INVITE Contact: <sip:gonzalo@pc33.esi.us.es> Content-Type: application/sdp Content-Length: 142

20. 2.4.Cabeceras de los mensajes (IV)

21. 2.4.Cabeceras de los mensajes (V) SIP/2.0 200 OK Via: SIP/2.0/UDP servidor.terra.es ;branch=z9hG4bKnashds8;received=192.0.2.3 Via: SIP/2.0/UDP servidor.esi.us.es ;branch=z9hG4bK77ef4c2312983.1;received=192.0.2.2 Via: SIP/2.0/UDP pc33.esi.us.es ;branch=z9hG4bK776asdhds ;received=192.0.2.1 To: Javi <sip:javi@terra.es>; tag=a6c85cf From: Gonzalo <sip:gonzalo@esi.us.es>;tag=1928301774 Call-ID: a84b4c76e66710@pc33.esi.us.es CSeq: 314159 INVITE Contact: <sip:javi@192.0.2.4> Content-Type: application/sdp Content-Length: 131

22. 2.5.Servicios • Multimedia: chat, juegos interactivos, mensajería instantánea (Messenger)… • Telefónicos: Call Hold, Consultation Hold, Unattended Transfer, Call Forward Inconditional, Call on Busy, Call on No Answer, 3-Way Conference, Single Line Extension, Find ME, Incoming Call Screening, Secondary Number In/Out, Do not Disturb, Call Waiting...

23. 3.- Utilización de SIP para señalización en sistemas UMTS • 3.1.- Introducción • 3.2.- Sistemas UMTS • 3.3.- Proceso evolutivo de UMTS • 3.4.- Red de acceso (UTRAN) • 3.5.- Conclusión

24. 3.1.Introducción • Gran éxito móviles 2G. • Necesidad de ofertar nuevos servicios y mejor calidad.Surge 3G. • Debemos modificar nuestra arquitectura y protocolos de la red de acceso. Aparece UMTS.

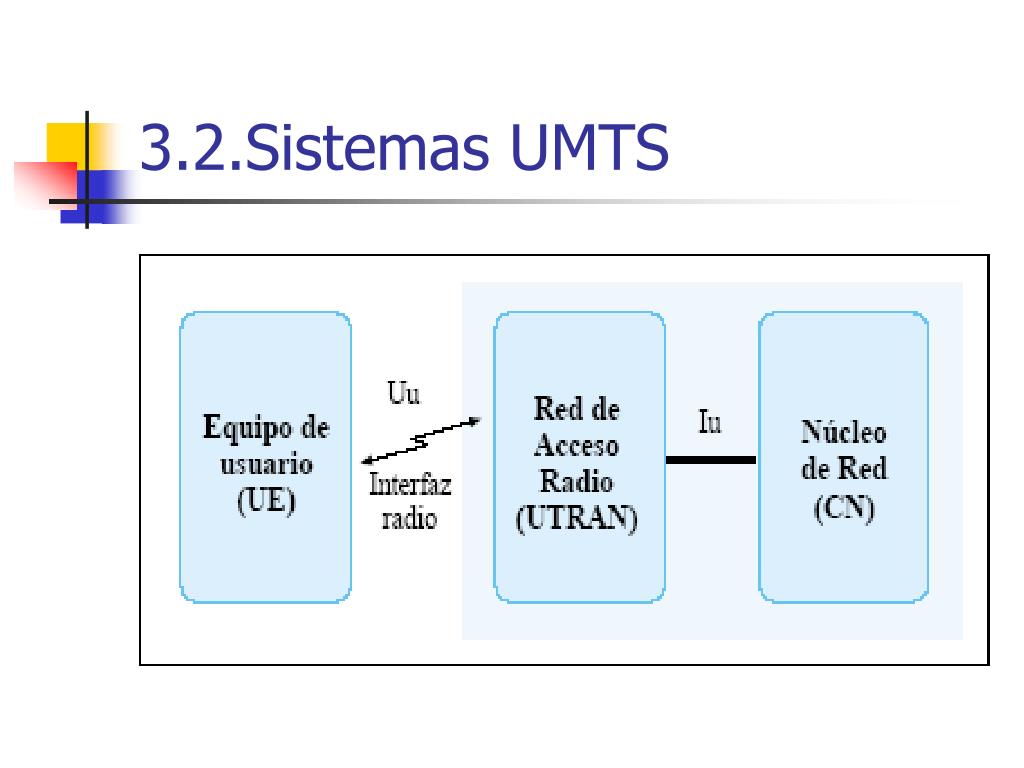

25. 3.2.Sistemas UMTS

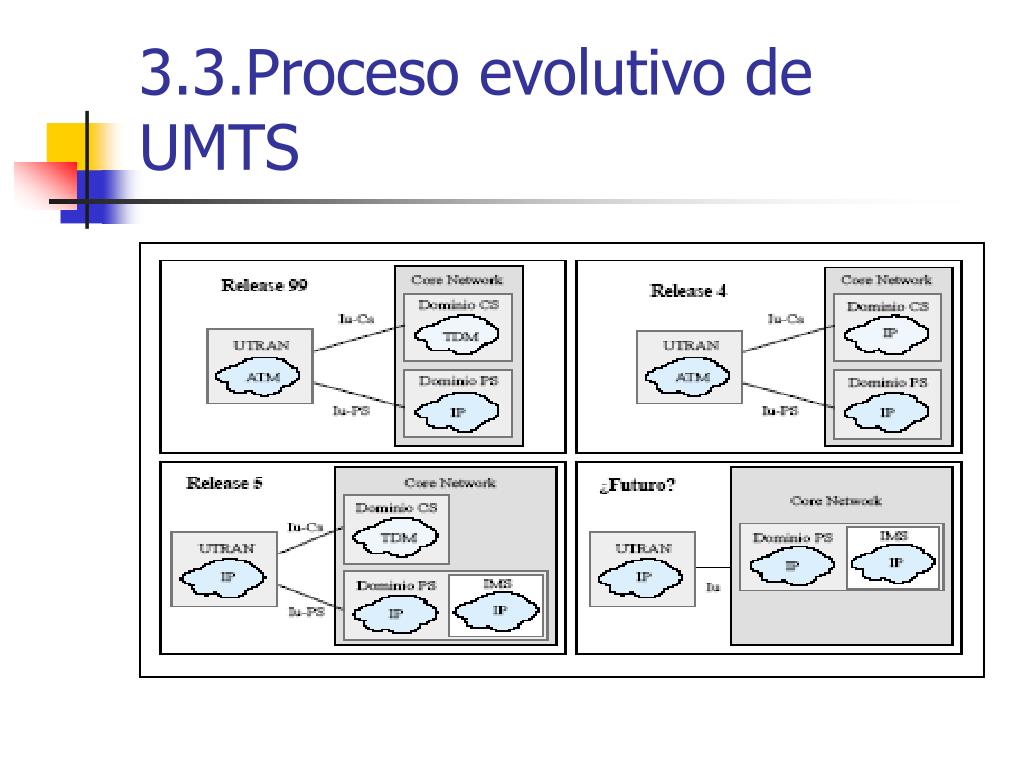

26. 3.3.Proceso evolutivo de UMTS

27. 3.4.Red de acceso (UTRAN)
