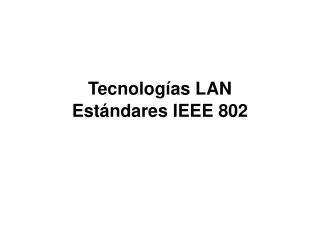

Tecnologías LAN Estándares IEEE 802

Tecnologías LAN Estándares IEEE 802. Comité IEEE 802. Comité IEEE 802. IEEE 802 versus ISO. MAC IEEE 802.3. DD, dirección destino : a) Direcciones unicast : cada estación tiene una única dirección b) Direcciones multicast : el byte mas significativo es 1

hu-tucker
Download Presentation

Tecnologías LAN Estándares IEEE 802

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. Tecnologías LAN Estándares IEEE 802

  2. Comité IEEE 802

  3. Comité IEEE 802

  4. IEEE 802 versus ISO

  5. MAC IEEE 802.3 DD, dirección destino: a) Direcciones unicast: cada estación tiene una única dirección b) Direcciones multicast: el byte mas significativo es 1 - varias estaciones pueden "inscribirse" en una misma dirección - cada estación puede inscribirse en cuantos grupos quiera c) Direcciones broadcast: todos los bit son 1 - todas las estaciones reciben en esta dirección - se puede deshabilitar OD, dirección origen: las estaciones pueden poner cualquier dirección de origen

  6. Resolución de colisiones IEEE 802.3 Algoritmo de disminución exponencial binaria: Después de i colisiones, se elige un número random entre: : el número de slot donde reintenta i = 10 : el número random se limita a 1023 máximo i = 16 : el controlador reporta una falla

  7. Ethernet Thicknet (vampiro)‏ • 4 repetidores máximo en cascada • THICKNET: segmentos de 500 m. máximo. • 20 estaciones máximo por segmento

  8. TOKEN_RING 802.5

  9. REDES INALÁMBRICAS • 802.11b HR-DSSS: Espectro Disperso de Secuencia Directa de Alta Velocidad • Banda de 2.4GHz, compite con porteros electrónicos, microondas y teléfonos inalámbricos. No se necesita licencia para usar este espectro. • 1, 2, 5.5 y 11 ----> Mbps • 1 Mbaudio: 1 y 2 bits por baudio • 1.375 Mbaudio: 4 y 8 bits por baudio • La velocidad se adapta dinámicamente a las condiciones de la carga y ruido.

  10. MAC 802.11 CSMA/CA B wants to send to C but mistakenly thinks the transmission will fail A wants to send to B but cannot hear that B is busy Estación oculta Estación expuesta

  11. MAC 802.11 CSMA/CA (cont.)‏ • RTS: Request To Send, trama que envía una estación a otra solicitándole • permiso para enviarle una trama de datos. Incluye el largo de los datos. • CTS: Clear To Send, trama para otorgar el permiso. • Las estaciones que escuchan el RTS o el CTS se autoimponen no transmitir. • NAV: Network Asignation Vector, recordatorio interno de cada estación para • mantenerse en silencio. • : Probabilidad de que una trama se reciba por completo sin error. • "p" es la probabilidad de que un bit se dañe y "n" es el número de bits • : a lo más 30% de transmisión exitosa de trama ethernet equivalente • de 1500 Bytes (12000 bits)‏

  12. MAC 802.11 CSMA/CA (cont.)‏ • Versión: dos versiones del protocolo se pueden usar en una celda. • Type: datos, control, administración. • Subtype: RTS, CTS, ACK. • To DS, from DS: indican si la trama viene o va al sistema de distribución entre • celdas (ej:. Ethernet)‏ • MF: Si siguen más fragmentos. • Retry: esta es la retransmisión de una trama anterior. • Pwr: administración de energía, para poner al receptor a hibernar. • More: Tramas adicionales para enviar. • W (WEP): Privacidad Inalámbrica Equivalente. • O: las tramas con este bit en 1 deben ser procesadas en orden estricto.

  13. MAC 802.11 Servicios De Distribución: • Asociación: para que las estaciones móviles se conecten a la estación base. • Disociación: para apagar la estación. • Reasociación: Para estaciones móviles que se mueven entre celdas. • Distribución: para enrutar a la estación base (aire directa o red cableada). • Integración: para traducir tramas a otros formatos no 802.11 De Estación: • Autenticación: para evitar estaciones no autorizadas. • Desautenticación: para abandonar la red. • Privacidad: usar RC4 como algoritmo de cifrado. • Entrega de Datos: es basada en Ethernet no fiable, las capas superiores manejan los errores.

  14. Comparación Token-Ring, Token-bus, Ethernet

  15. BRIDGES 802.X <-> 802.Y

  16. Dispositivos de redes de datos

  17. Dispositivos activos de dos puertas para interconectar dos medios de comunicación para amplificar y reformar los pulsos constituyentes de la señal. Dejan pasar las colisiones. Dispositivos que permiten derivar desde un segmento único varios segmentos del mismo tipo u otros. Pueden ser activos o pasivos. Los activos tienen las funciones básicas de un repetidor. Dispositivos que convierten una señal desde una magnitud física a otra que puede ser de naturaleza distinta. Dispositivos de nivel 1 Repetidores: Hub: Transceptor:

  18. Dispositivos de nivel 2 • Interconectan dos segmentos de red al nivel OSI 2 (DLL) IEEE 802.2 (LLC), permitiendo ampliar una LAN a límites que excedan la norma respectiva. • Tienen la capacidad de almacenar, examinar y luego retransmitir sólo aquel Marco que necesita alcanzar el otro segmento. • Permiten aislar dos redes del mismo tipo, disminuyendo el tráfico global en una red. • Son pasarelas que interconectan dos o más segmentos de la norma IEEE 802.3 (Ethernet). • No requieren hacer transformaciones de formato por tener una norma común, lo que reduce el tiempo de traspaso. Bridge (pasarela)‏ Switch Ethernet

  19. Switch Ethernet

  20. Filtrado de Marcos en un Bridge

  21. SWITCH Ethernet y VLAN • Núcleo de las VLANs (Redes Virtuales) Ubicados entre los segmentos compartidos y los ruteadores ubicados en el backbone. • Propiedades : • Inteligencia para realizar filtrado y decisiones de retransmisión de paquetes, basado en métricas de la VLAN definidas por el usuario. • Segmentación de VLANs y baja latencia de retransmisión. • La habilidad de comunicar información a otros switches en la red. • Beneficios de VLANs • Reducción de costos de administración relacionados con movimiento, adición o cambios de usuarios. • Seguridad de la red y grupos de trabajo. • Actividad de broadcast controlada. • Reutilización de inversión existente en Hubs. • Administración y control centralizado.

  22. VLAN Definición Una VLAN es una red que está lógicamente segmentada en base a funciones (trabajadores de un mismo departamento), grupos de proyectos o usuarios compartiendo la misma aplicación, sin importar la ubicación física de los usuarios.

  23. Tipos de VLAN • VLAN por puerto • Cada puerto del switch puede asociarse a una VLAN • Multiprotocolo • VLAN por dirección MAC • La relación de pertenencia a la VLAN se basa en la dirección MAC. • Multiprotocolo • VLAN por filtro • La asignación a las VLANs se basa en información de protocolos de red.

  24. Árbol extendido 1. Cada puente difunde su Nº de serie único de fábrica 2. El Nº de serie menor es la raíz 4. No todos los puentes están en el árbol 3. Se construye el árbol de trayectoria mínimas (únicas) de cada LAN a la raíz 5. Si falla alguna trayectoria se actualiza el árbol

  25. Estándar RS-232-C

  26. Estándares RS-232-C, RS-449
