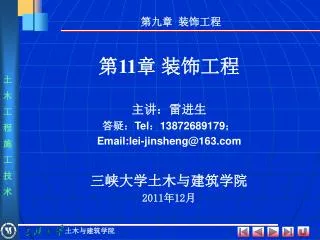

  1. 第11章 装饰工程 主讲：雷进生 答疑：Tel：13872689179； Email:lei-jinsheng@163.com 三峡大学土木与建筑学院 2011年12月

  2. 11.0 概述 • 装饰工程的主要内容： • 抹灰工程 • 门窗工程 • 玻璃工程 • 吊顶工程 • 隔断工程 • 饰面工程 • 涂料工程 • 刷浆工程 • 裱糊工程

  3. 装饰工程的作用： • 保护结构，延长寿命(防潮，防自然界侵蚀，防污染…)； • 改善功能(调节温、湿、光、声，防御灰尘、射线，清洁卫生)； • 美化空间(产生艺术效果，美化环境，展现时代风貌，标榜民族风格)。 • 协调建筑结构与设备之间的关系。

  4. 特点： • 项目繁多、涉及面广，工艺复杂。 • 同一部位多工种、多道工序顺序操作；——采用正确的施工顺序 • 材料贵、造价高 • 一般占30％，高者50％以上 • 工程量大、施工工期长 • 一般占总工期30～40％，高级装修超50％ • 耗用的劳动量多(一般多于结构用工)。 • 质量要求高 • 满足功能；色彩、造型、质感等外观效果；“群众性”强。

  5. 提高工业化程度，施行专业化生产施工 • 结构与装饰合一 • 大力发展新型装饰材料：节能、环保 • 尽可能采用干法施工 • 广泛应用胶粘剂和涂料，以及喷涂、滚涂、弹涂等新工艺 发展方向：

  6. 11.1抹灰工程 • 一、概述 • 1、抹灰层 • 分层操作 • 组成： • 底层——粘结层，砂浆应与基层相适应，厚5～7mm • 中层——找平层，厚5～12mm • 面层——装饰层，厚2～5mm

  7. 2、抹灰的分类： • (1)按面层的材料及做法分： • 一般抹灰——石灰砂浆、水泥砂浆、混合砂浆、纸筋灰、石膏灰、麻刀灰 • 高级抹灰——公共、纪念及特殊要求的建筑物 • 普通抹灰—— • 装饰抹灰——水刷、水磨、干粘、剁假、拉毛、喷涂、弹涂 • 特种抹灰——保温、防水、耐酸……

  8. 3、抹灰的材料 种类：胶结材料、砂石骨料、纤维材料、颜料、化工材料 要求：石灰――充分熟化，不冻结、不风化； 水泥、石膏――不过期； 砂、石渣――洁净、坚硬、过筛； 麻刀、纸筋――浸透打乱、洁净、纤细； 颜料――耐碱、耐光的矿物颜料； 化工材料――符合质量标准(乳胶不过期)

  9. 抹灰工具

  10. 11.1.2一般抹灰施工 • 1、内墙抹灰 • (1)作业条件 • (2)基层处理 • (3)抹灰饼、冲筋(标筋、灰筋) • (4)阴阳角找方 • (5)抹底层灰 • (6)抹中层灰 • (7)抹罩面灰

  11. 钢丝网 砖墙 板条墙 不同基体的接缝处理

  12. 2、顶棚抹灰 • (1)基层处理 • (2)弹线 • (3)湿润 • (4)抹底层灰 • (5)抹中层灰 • (6)抹罩面灰

  13. 3、外墙抹灰 • (1)找规矩 • 挂线 • 贴灰饼 • 冲筋 • (2)贴分格条 • (3)其它

  14. 11.1.3装饰抹灰 • 1、水刷石施工 • 2、干粘石施工 • 11.1.4质量标准 • 1、一般抹灰 • 2、装饰抹灰

  15. 11.2门窗工程施工 • 11.2.1木门窗 • 11.2.2铝合金门窗 • 11.2.3塑料门窗和塑钢门窗 • 11.2.4玻璃安装

  16. 11.3饰面板(砖)工程 • 一、概述： • 1、材料： • 天然石饰面板——大理石、花岗岩； • 人造石饰面板——大理石、花岗岩、水磨石； • 金属饰面板——铝合金、不锈钢、镀锌钢板； • 塑料饰面板——聚氯乙烯(PVC)、三氯氰胺、贴面复合、有机玻璃… • 饰面墙板——露石混凝土、正打、反打、饰面预制 • 饰面砖——内外墙釉面砖、通体砖、缸砖、陶瓷锦砖……

  17. 2、安装方法： • 地面——铺贴； • 墙面——粘、钉、铆、挂、连…… • 较大石材(≥400mm)： • 挂装灌浆法(传统作法)， • 干挂法(用不锈钢件或镀锌件)； • 较小石材、砖：粘贴，〔用水泥浆、聚合物水泥砂浆或胶粘剂(903等)〕。

  18. 二、施工准备 • 1、基层处理： • ①粘贴法基层：抹底层砂浆，要求垂直、平整、阴阳角方正； • ②挂装灌浆基层：(焊接挂装网片)埋铁件； • ③干挂法基层：(结构层)预埋铁件； • ④楼地面铺装：固定管线，清理湿润，厨卫防水验收。

  19. 2、排布定位： • 由中间向四周排布，将半块、夹条留在墙阴角处，或地面圈边处； • 不同颜色块材交接处：墙面在阴角，地面在门下。

  20. 3、块材准备：(挑选、分割、打眼、浸水阴干) • 挑选： • 据花纹、颜色、尺寸不同挑选、编号，分别存放； • 分割：大块——砂轮锯、切割机(云石机) • 内墙瓷砖——玻璃刀、合金钎子、切割器， • 马赛克——老虎钳子； • 钻孔 (墙面花岗岩、大理石)： • 上下两顶面两端钻孔或切口。

  21. 三、施工工艺： (一)墙面石材： • 1、粘贴法：(边长<400mm块材) • 先用12mm厚1：3水泥砂浆打底，扫毛； • 底灰凝固后，在湿润的石板背面抹2～3厚素水泥浆(可掺胶)； • 粘贴，用木锤轻敲，靠尺、水平尺找平直； • 嵌缝：用专用嵌逢材料或同色水泥，注意养护。

  22. 2、挂装灌浆法(传统施工法)——湿作业法 • 1)先在结构表面固定φ6筋骨架，或与埋件焊接，或埋膨胀螺栓焊接，或与顶模箍筋焊接； • 2)拉线、垫底尺，从阳角处或中间开始绑扎板块，离墙20mm； • 3)找垂直后，四周用石膏临时固定(较大者加支撑) • 4)用纸或石膏堵侧、底缝，板后灌1：2.5水泥砂浆，每层200～300mm高，灌浆接缝留在板顶下50～100mm处(白色石材用白水泥) • 5)剔掉石膏块，清理后安第二行。

  23. 挂装灌浆法(传统施工法)工艺与构造

  24. 3、挂装灌浆法的改进法

  25. 不锈钢斜脚直角钩 泡沫塑料圆条 φ20孔 8 φ6孔 耐候硅酮密封胶 φ9×25孔 φ9×25 孔 φ5不锈钢销钉 φ6销钉孔 不锈钢角挂件 不锈钢直挂件 嵌缝处理 4、干挂法 抗震、防脱落、不返碱、遮盖保温层

  26. 干挂石材节点构造详图与施工顺序 上石板材 不锈钢挂件 下石板材 (a)直接干挂法

  27. 干挂石材节点构造详图与施工顺序 (b)间接干挂法

  28. 干挂法施工工艺的发展,是把由花岗石薄板与钢筋细石混凝土加强衬板制成的磨光花岗石复合板作为吊挂件，通过衔接器具将其吊挂到结构的钢骨架上成为一体,并且在复合板与结构之间组成一个空腔的安装工艺。干挂法施工工艺的发展,是把由花岗石薄板与钢筋细石混凝土加强衬板制成的磨光花岗石复合板作为吊挂件，通过衔接器具将其吊挂到结构的钢骨架上成为一体,并且在复合板与结构之间组成一个空腔的安装工艺。

  29. (二)墙面贴瓷砖 1、内墙釉面砖 ①抹底灰：6厚1：3水泥砂浆打底并划毛(混凝土墙先刷掺胶水泥浆或界面处理剂)； • ②排砖、弹线：排砖从阳角开始，竖线间距1m左右，横线在墙裙上口； • ③贴灰饼：用混合砂浆和废瓷砖，间距1.5m，上下靠尺找垂直，横向拉线找平，阳角处两面垂直； • ④垫底尺：底尺面比地面低10mm；

  30. ⑤贴瓷砖：(打底后3～4天) • A、选砖(规格、颜色)，浸水1h并阴干； • B、用1：0.3：3混合砂浆或1：1.5～2水泥砂浆涂于砖背，放在垫尺上，轻敲砖面，灰浆挤满，靠尺(或水平尺)找平直； • C、门口及阳角处或长墙每隔2m先竖贴一排，再向两侧挂线铺贴。 • ⑥嵌缝： • 专用嵌缝材料 • 白水泥浆，次日养护。

  31. 2、外墙面砖

  32. 3、锦砖

  33. (三)地面石材 • 1．准备： • 清理基层，浇水湿润，管线固定，块材浸水阴干； • 2．找规矩：弹地面标高线，四边取中挂十字线； • 3．试排块材： • 检查排水坡度； • 检查板块间隙(天然石材≯1mm，水磨石≯2mm)。

  34. 4．铺设： • 顺序：由中间开始十字铺设，再向各角延伸，小房间从里向外 • (1)基层或垫层上扫水泥浆结合层； • (2)铺30厚1：3～4干硬性砂浆(比石材宽20～30，长≯1m)； • (3)试铺板材，锤平压实，对缝，合格后搬开，检查砂浆表面是否平实； • (4)洒水灰比0.4～0.5的水泥浆，正式铺板材，锤平(水平尺检测)； 浅色石材用白水泥浆及白水泥砂浆。

  35. 5．养护灌缝： 24小时后洒水养护3d(不得走人、车)，检查无空鼓后用1：1细砂浆灌缝至2/3高度，再用同色浆擦严，擦净，保护；3d内禁上人； • 6．踢脚镶贴：先两端，再挂线安中间。 • 方法：粘贴法、灌浆法。

  36. 据标筋拉出石材定位线 据标筋拉出石材定位线 标准十字线 定位带(标筋) 标筋 标筋 标筋 标准十字线 楼地面块材定位带(标筋)设置示意图 标准十字线 (b)房间内正十字标筋 (a)连通走廊的正十字标筋 标筋 标准十字线 标准十字线 标筋 据标筋拉出石材定位线 标准十字线 标准十字线 据标筋拉出石材定位线 (c)小房间丁字标筋 (d)斜十字标筋

  37. 4金属饰面板安装 (1)金属板材 • 常用的金属饰面板有不锈钢板、铝合金板、铜板、薄钢板等。 • 不锈钢材料耐腐蚀、耐气候、防火、耐磨性均良好，具有较高的强度，抗拉能力强，并且具有质软、韧性强、便于加工的特点，是建筑物室内、室外墙体和柱面常用的装饰材料。

  38. 铝合金耐腐蚀、耐气候、防火，具有可进行轧花，涂不同色彩，压制成不同波纹、花纹和平板冲孔的加工特性，适用于中、高级室内装修。铝合金耐腐蚀、耐气候、防火，具有可进行轧花，涂不同色彩，压制成不同波纹、花纹和平板冲孔的加工特性，适用于中、高级室内装修。 • 铜板具有不锈钢板的特点，其装饰效果金碧辉煌，多用于高级装修的柱、门厅入口、大堂等建筑局部。

  39. (2)不锈钢板、铜板施工工艺 不锈钢、铜板比较薄，不能直接固定于柱、墙面上，为了保证安装后表面平整、光洁无钉孔，需用木方、胶合板做好胎模，组合固定于墙、柱面上。 ① 柱面不锈钢板、铜板饰面安装 　　　见图8.14所示。 ② 墙面不锈钢板、铜板安装 　　　见图8.15所示。

  40. 11.4涂饰工程 一、油漆工程 (一)油漆施工条件： • 1、基层——清理，修补，干燥(木材面含水率≯12%，混凝土、砂浆含水率≯8%；刷乳胶漆者≯10%)。 • 2、其它工程全完。 • 3、环境：清洁无灰尘，温度≮10℃，湿度≯60%(大风雨雾不宜外施工)。

  41. (二)油漆涂刷分级及主要工序(按质量要求分)：(二)油漆涂刷分级及主要工序(按质量要求分)： • 普通——满刮一遍腻子，刷三遍油漆 • 高级——满刮二遍腻子，刷三～五遍油漆 • 腻子有石膏腻子、金属面腻子、乳胶腻子等。 • (三)油漆涂刷方法：刷、喷、滚。

  42. 各种油刷

  43. 涂料辊

  44. PQ－1型涂料喷枪 PQ－2型涂料喷枪

  45. 二、内外墙面刷浆与涂料 • 1、材料： • 室内——常用大白浆、可赛银、内墙涂料(乳胶漆、丙烯酸类……) • 室外——常用水泥色浆、无机高分子涂料、乙丙乳液厚涂料… • 2、施工条件与基层处理： • 抹灰充分干燥，基层清理干净，腻子填补孔洞、裂缝，砂纸磨平。
