Presentation Transcript


6075366

空调不制冷诊断思路

奥迪A4L空调不制冷故障一例

北京任之行奥迪技术服务部

刘帅


6075366

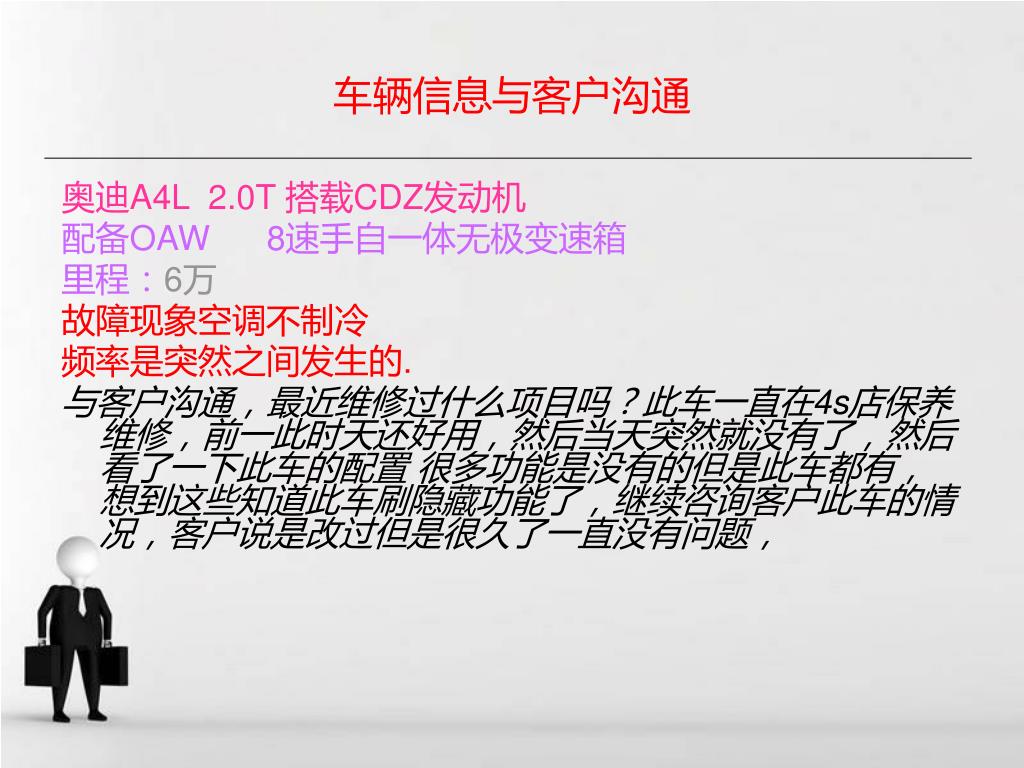

车辆信息与客户沟通

奥迪A4L 2.0T 搭载CDZ发动机

配备OAW 8速手自一体无极变速箱

里程:6万

故障现象空调不制冷

频率是突然之间发生的.

与客户沟通,最近维修过什么项目吗?此车一直在4s店保养维修,前一此时天还好用,然后当天突然就没有了,然后看了一下此车的配置 很多功能是没有的但是此车都有,想到这些知道此车刷隐藏功能了,继续咨询客户此车的情况,客户说是改过但是很久了一直没有问题,


6075366

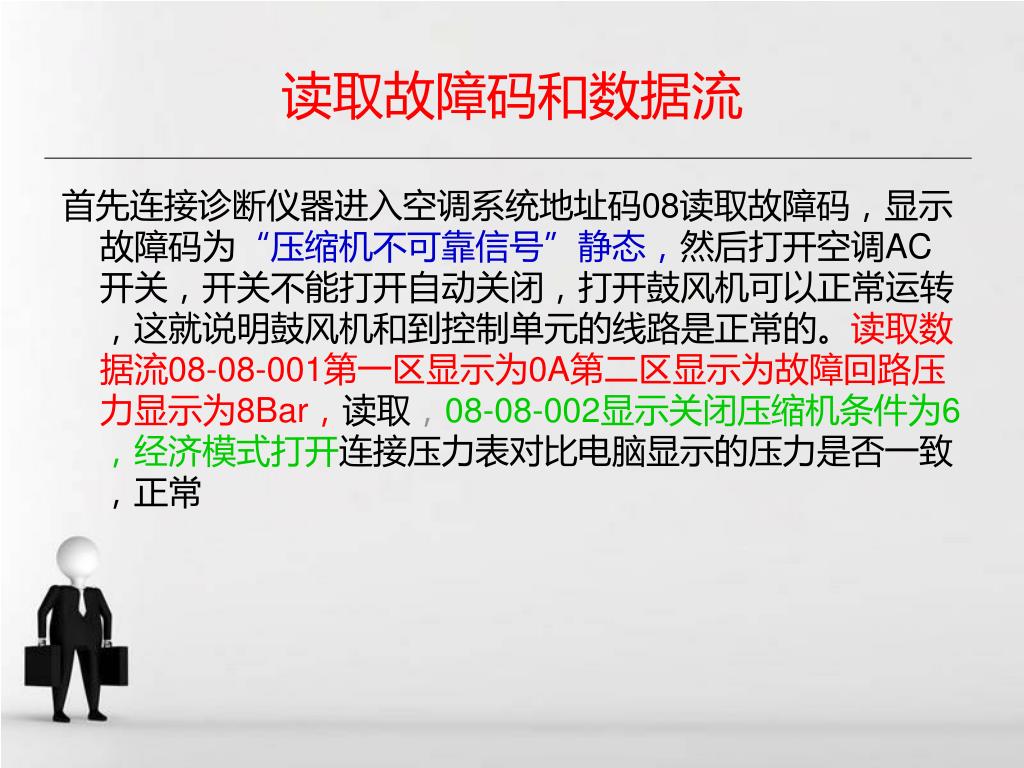

读取故障码和数据流

首先连接诊断仪器进入空调系统地址码08读取故障码,显示故障码为“压缩机不可靠信号”静态,然后打开空调AC开关,开关不能打开自动关闭,打开鼓风机可以正常运转,这就说明鼓风机和到控制单元的线路是正常的。读取数据流08-08-001第一区显示为0A第二区显示为故障回路压力显示为8Bar,读取,08-08-002显示关闭压缩机条件为6,经济模式打开连接压力表对比电脑显示的压力是否一致,正常


6075366

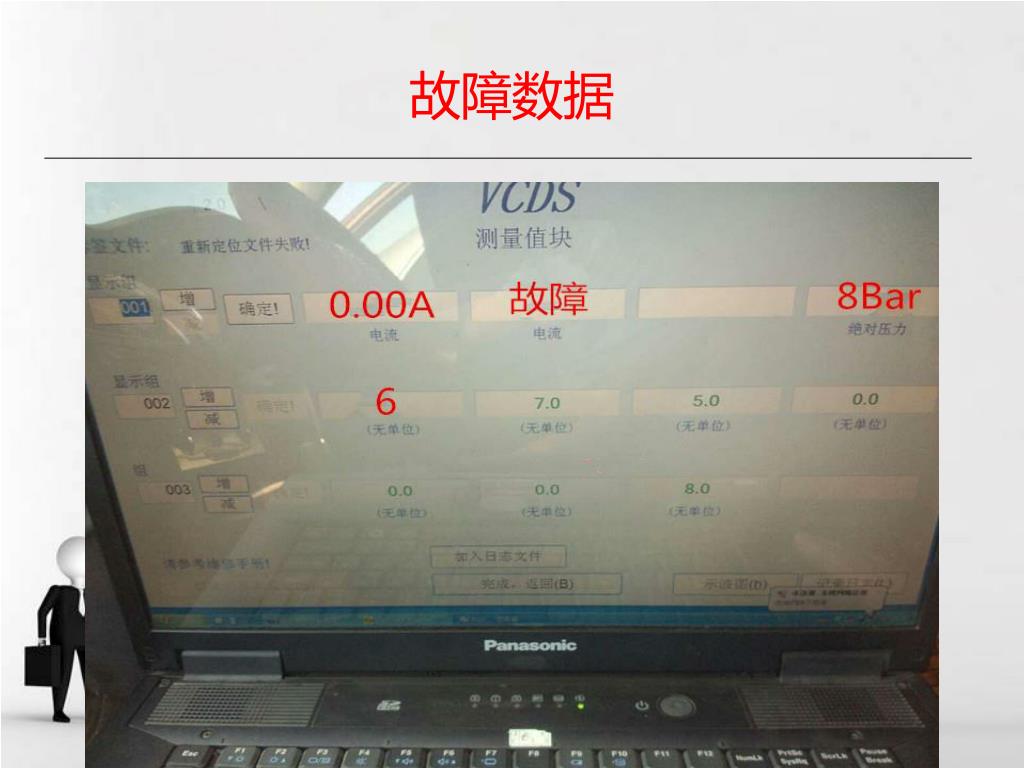

故障数据


6075366

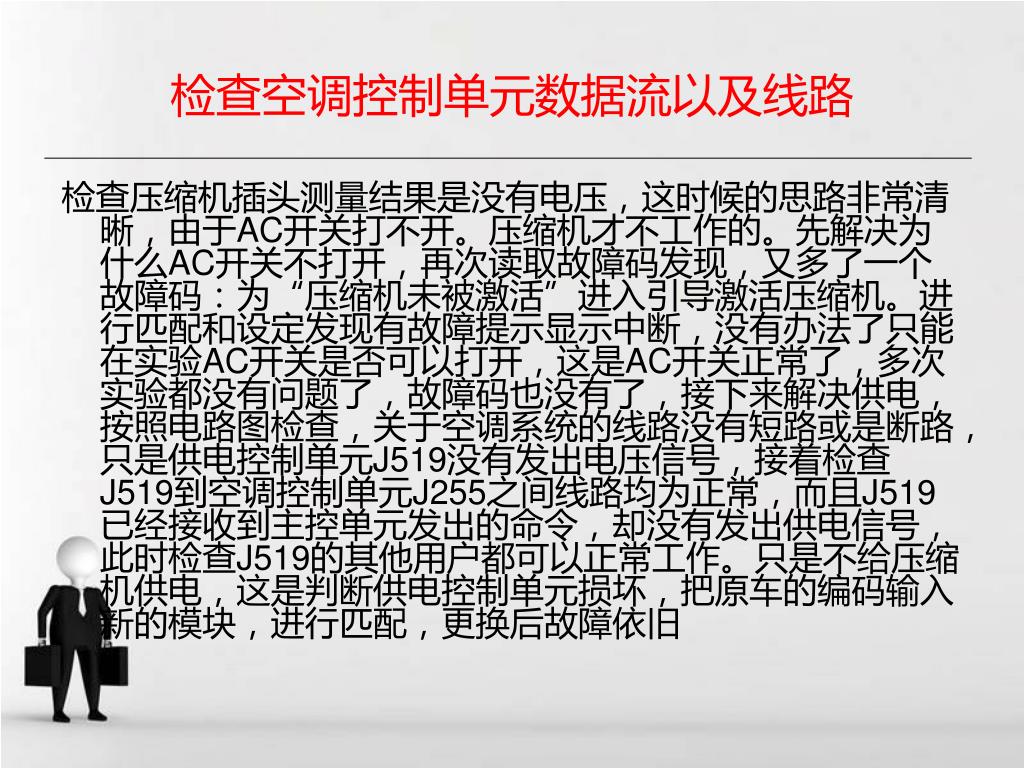

检查空调控制单元数据流以及线路

检查压缩机插头测量结果是没有电压,这时候的思路非常清晰,由于AC开关打不开。压缩机才不工作的。先解决为什么AC开关不打开,再次读取故障码发现,又多了一个故障码:为“压缩机未被激活”进入引导激活压缩机。进行匹配和设定发现有故障提示显示中断,没有办法了只能在实验AC开关是否可以打开,这是AC开关正常了,多次实验都没有问题了,故障码也没有了,接下来解决供电,按照电路图检查,关于空调系统的线路没有短路或是断路,只是供电控制单元J519没有发出电压信号,接着检查J519到空调控制单元J255之间线路均为正常,而且J519已经接收到主控单元发出的命令,却没有发出供电信号,此时检查J519的其他用户都可以正常工作。只是不给压缩机供电,这是判断供电控制单元损坏,把原车的编码输入新的模块,进行匹配,更换后故障依旧


6075366

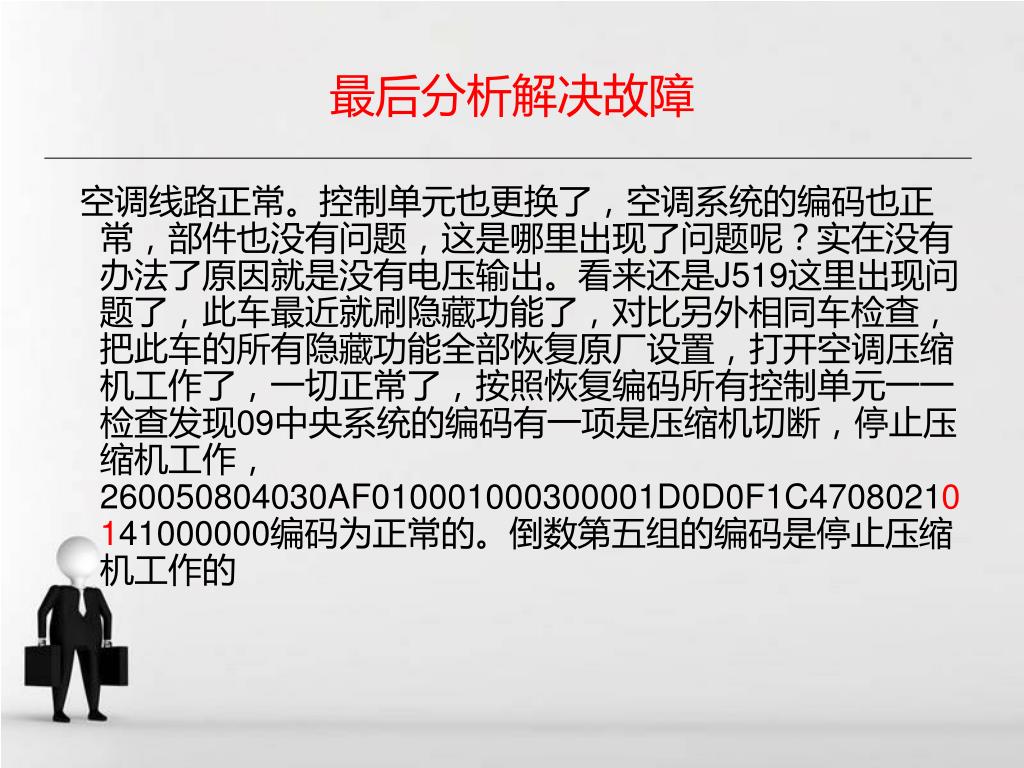

最后分析解决故障

空调线路正常。控制单元也更换了,空调系统的编码也正常,部件也没有问题,这是哪里出现了问题呢?实在没有办法了原因就是没有电压输出。看来还是J519这里出现问题了,此车最近就刷隐藏功能了,对比另外相同车检查,把此车的所有隐藏功能全部恢复原厂设置,打开空调压缩机工作了,一切正常了,按照恢复编码所有控制单元一一检查发现09中央系统的编码有一项是压缩机切断,停止压缩机工作,260050804030AF010001000300001D0D0F1C47080210141000000编码为正常的。倒数第五组的编码是停止压缩机工作的


6075366

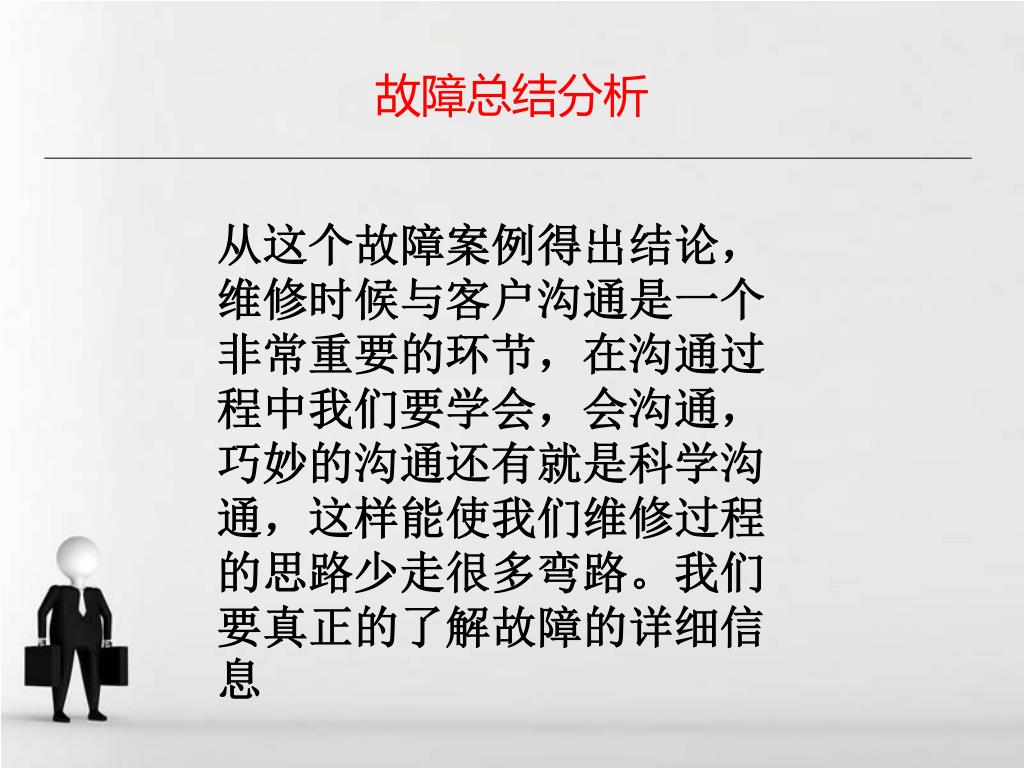

故障总结分析

从这个故障案例得出结论,维修时候与客户沟通是一个非常重要的环节,在沟通过程中我们要学会,会沟通,巧妙的沟通还有就是科学沟通,这样能使我们维修过程的思路少走很多弯路。我们要真正的了解故障的详细信息
