DZL燃油泵更換要領

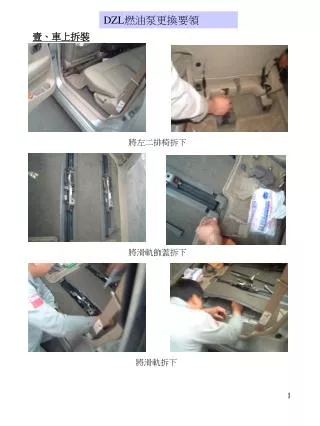

壹、車上拆裝

將左二排椅拆下

將滑軌飾蓋拆下

將滑軌拆下

slide2

拆開油箱維修孔蓋、油管及電線

取出燃油泵模組

※燃油泵單品拆裝請參閱P2~P7※

安裝時

(1)依拆裝相反順序裝上。

(2)以作動器測試燃油泵是否作動。

(3)裝好後發動引擎測試油路供給是否正常。

slide3

貳、單品拆裝注意事項

一、燃油幫浦(SIFS)總成與車輛側之脫著及安裝,請參照三菱汽車所提供之修護

手冊實施。

二、作業前請將燃油幫浦(SIFS)總成上方之所有接頭及管束等週邊的附著灰塵、

異物等確實清除。

三、燃油幫浦(SIFS)總成之分解及組裝請徒手進行,不可使用手套。

四、拆下之零件請置入塑膠袋,避免灰塵等異物侵入。

五、電線、管路勿過分拉扯或彎曲。部品有傷或發生落下時嚴禁再使用。

六、組裝及拆卸中請確實遵守作業要領中之警告說明框,未遵守可能造成重大

傷害或使車輛、零件受損。

參、分解

一、燃油幫浦(SIFS)總成之構成 有※記號者不可重複使用

註:CW652734修理包內含三樣零件

燃料槽&過濾器

※O型環

MR431119D

盲栓

※幫浦密封膠環

MR431121D

溢流管組

燃油幫浦電線束

※燃油幫墊圈

幫浦本體

※濾網固定扣環

濾網

幫浦減震墊

幫浦本體固定托架

slide4

二、燃油幫浦之分解

(1)取下幫浦本體固定托架

警告!

勿使用銳利之工具及過分施力以防止托架損壞。

(2)

(1)

(2)取下盲栓

警告!

1:請確認O型環是否被取下。若未連

同盲栓取出,請參照 左圖將之取

出。

2:拆下之O型環不可再使用。

將燃料槽&過濾器側之固定卡簧移

開後 ,取下溢流管組。

取下幫浦電線接頭及接地線

警告!

接地線之拆卸請勿使端子變形。

slide5

取下幫浦減震墊

取下濾網扣環後,將

濾網取下

警告!

濾網扣環不可再使用需使用新品

取下燃油幫浦

警告!

1:取下燃油幫浦後務必確認幫浦密

封膠環及燃油幫墊圈有被同時取

下,若無請下圖之作業將之取出。

2:幫浦密封膠環及燃油幫墊圈不可

再使用,需更換新品。

警告!

1:請確認O型環是否被取下。若未連

同盲栓取出,請參照 左圖將之取

出。

2:拆下之O型環不可再使用。

slide6

肆、組立

1、將濾網如圖之位置組立於燃油

幫浦上。

2 、將濾網扣環向下押入至底,固

定濾網。

警告!

1:濾網扣環押入時請平均施力避免

偏斜。若未水平押入請更換新扣

環並重新押入。

2:扣環之平面側朝下。

將溢流管組如圖之位置組立於燃油 幫浦上。

警告!

請務必注意扣環之方向及位置。

燃油幫浦墊圈

將燃油幫浦墊圈、燃油幫浦密封膠環與電線束如圖之位置組立於燃油 幫浦上。

燃油幫浦密封膠環

警告!

燃油幫浦墊圈及密封膠環之方向。

方向錯誤將導致壓力不足不良。

燃油幫浦電線束

(1)將燃油幫浦電線束接頭、接地

極向上推至定位,直到聽到“卡

擦”聲。

(2)將燃油幫浦往上推至定位。

(1)

(1)

警告!

注意:燃油幫浦務必確實推至頂端,否則將導致壓力不足等不良發生。

(2)

slide7

將盲栓安裝於燃料槽&過濾器上,直到聽到“卡擦”聲。將盲栓安裝於燃料槽&過濾器上,直到聽到“卡擦”聲。

警告!

盲栓安裝於燃料槽&過濾器前,務必先將O型環如圖裝於盲栓上。

將幫浦減震襯墊依圖示位置放置

於燃油幫浦上。

將燃油幫浦托架安裝於燃料槽&過濾器上,直到聽到“卡擦”聲。

警告!

燃油幫浦托架共有四處卡榫務必平均

施力直到四處卡榫至定位。

以上步驟完成後請依三菱汽車之修護手冊實施要領將燃油幫浦總成(SIFS)裝置於車輛燃料箱上。
