Stages invernali 2011

- Francesco Merli e Pellegrini Danilo

- Alessandro Valeri e Palmieri Luca

Itis Roma e Colleferro

Stages Invernali 2011

Misura del coefficiente di attenuazione di massa μ/ρ

Roma, 18-05-2011


Fenomeni d interazione dei raggi x

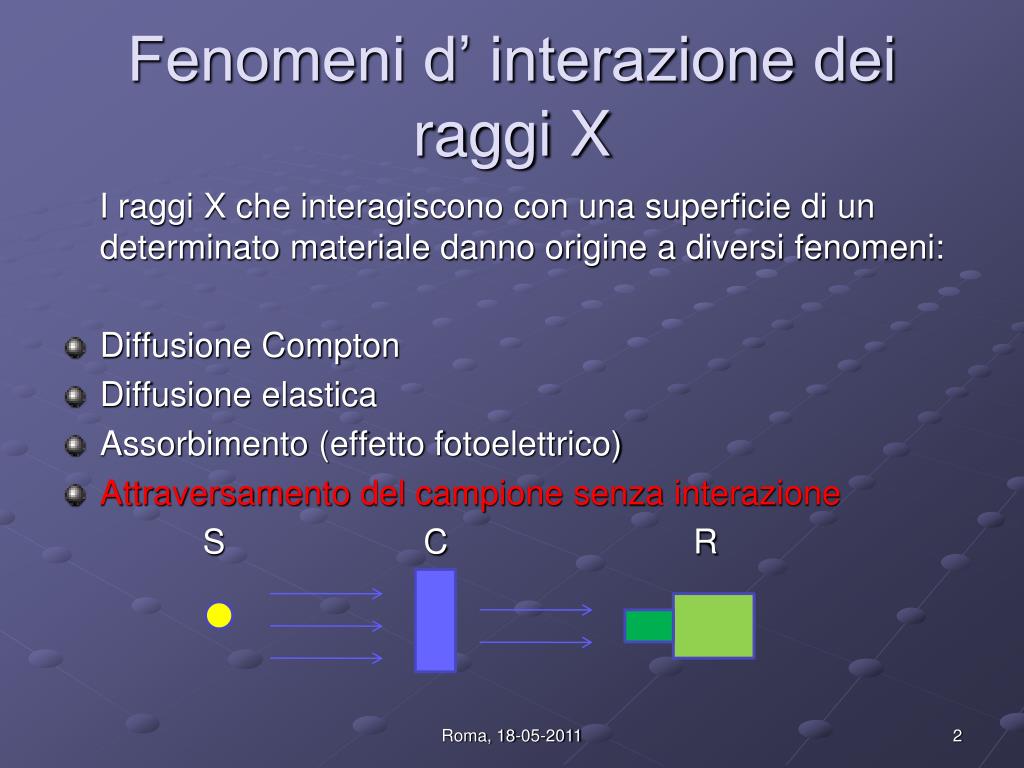

Fenomeni d’ interazione dei raggi X

Roma, 18-05-2011

I raggi X che interagiscono con una superficie di un determinato materiale danno origine a diversi fenomeni:

Diffusione Compton

Diffusione elastica

Assorbimento (effetto fotoelettrico)

Attraversamento del campione senza interazione

S C R

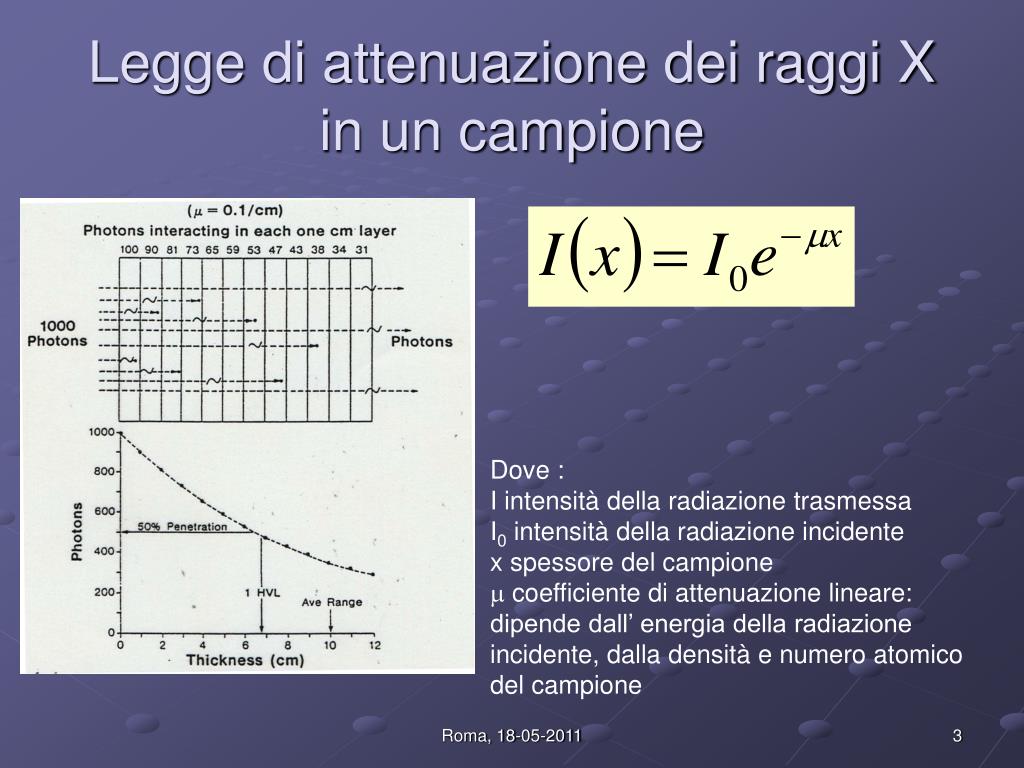

Legge di attenuazione dei raggi x in un campione

Legge di attenuazione dei raggi X in un campione

Dove :

I intensità della radiazione trasmessa

I0 intensità della radiazione incidente

x spessore del campione

m coefficiente di attenuazione lineare:

dipende dall’ energia della radiazione incidente, dalla densità e numero atomico del campione

Roma, 18-05-2011

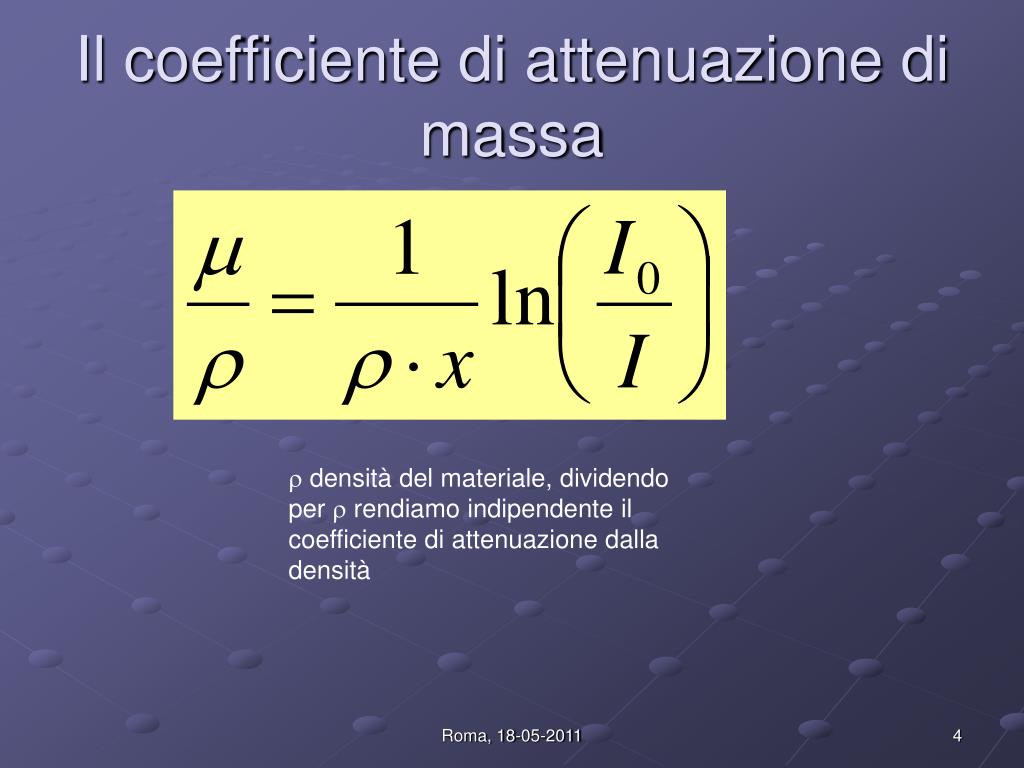

Il coefficiente di attenuazione di massa

Il coefficiente di attenuazione di massa

r densità del materiale, dividendo per r rendiamo indipendente il coefficiente di attenuazione dalla densità

Roma, 18-05-2011

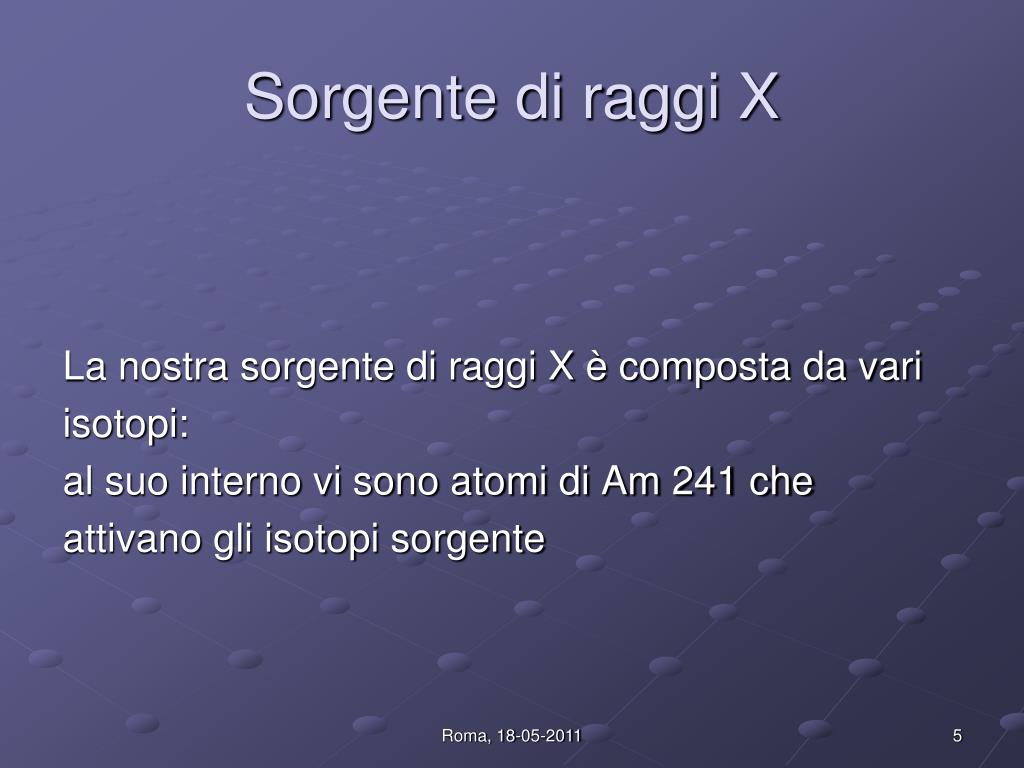

Sorgente di raggi x

Sorgente di raggi X

Roma, 18-05-2011

La nostra sorgente di raggi X è composta da vari

isotopi:

al suo interno vi sono atomi di Am 241 che

attivano gli isotopi sorgente


Il decadimento dell am 241

Il decadimento dell’Am241

  • L’Am241, isotopo instabile,decade trasformandosi in Nettunio237ed emettendo

    particelle di tipo α e tipo γ

  • Spettro di emissione γ

Roma, 18-05-2011

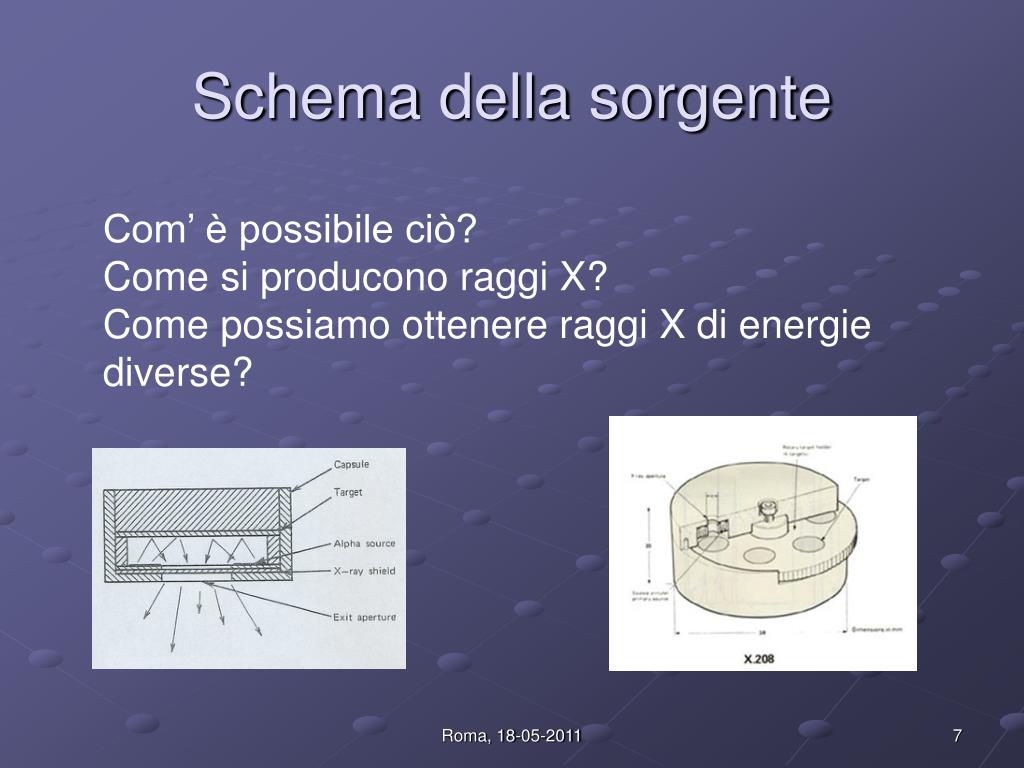

Schema della sorgente

Schema della sorgente

Com’ è possibile ciò?

Come si producono raggi X?

Come possiamo ottenere raggi X di energie diverse?

Roma, 18-05-2011

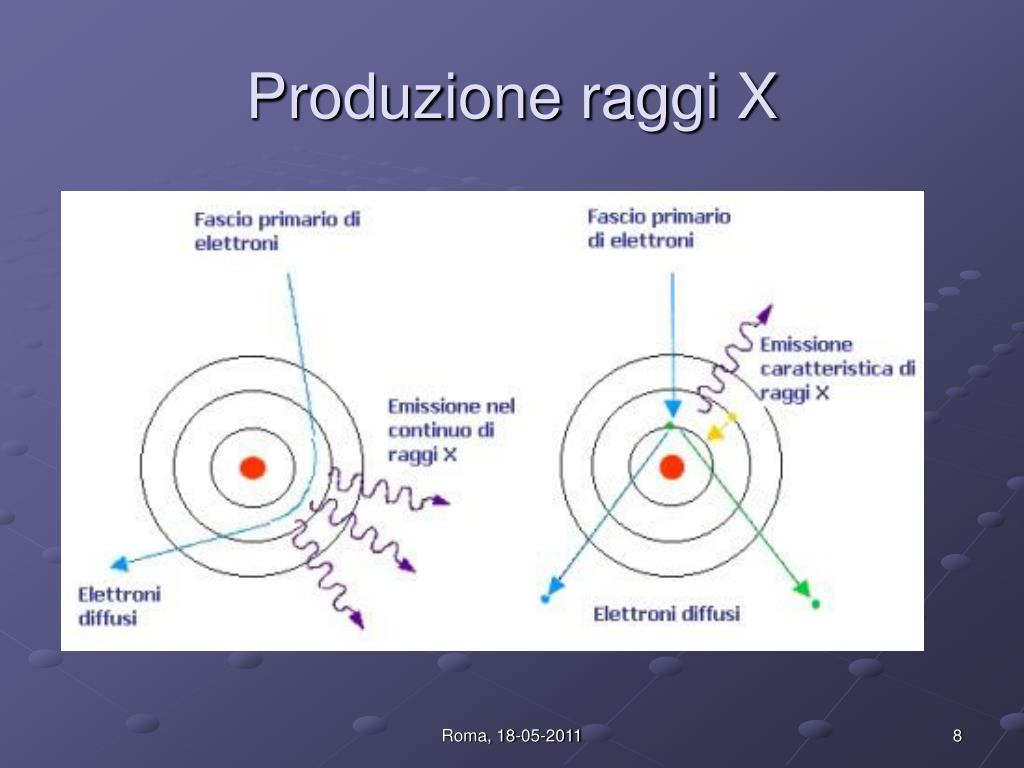

Produzione raggi x

Produzione raggi X

Roma, 18-05-2011


Transizione livelli ka kb

Transizione livelli kakb

Roma, 18-05-2011

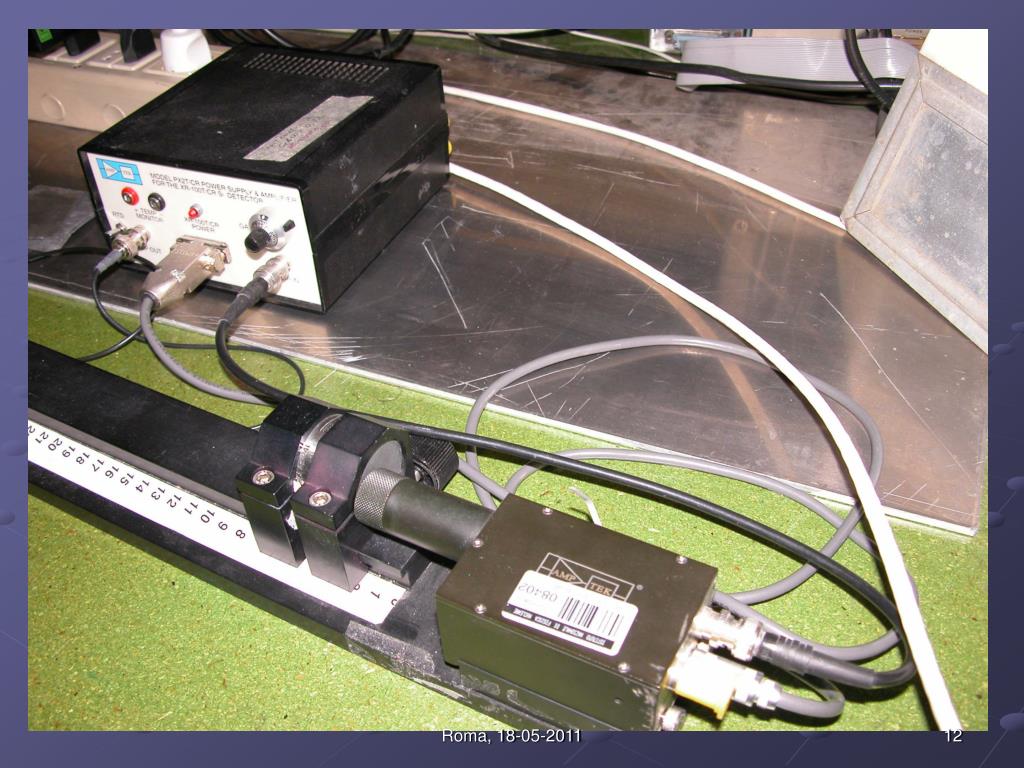

Apparato sperimentale

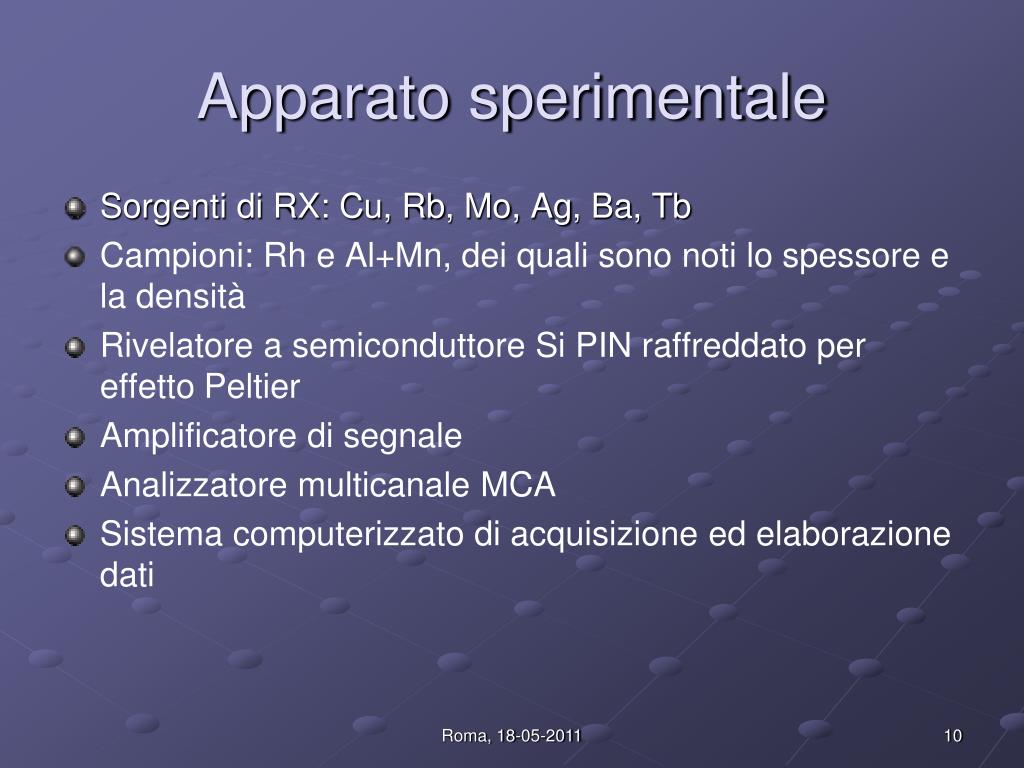

Apparato sperimentale

  • Sorgenti di RX: Cu, Rb, Mo, Ag, Ba, Tb

  • Campioni: Rh e Al+Mn, dei quali sono noti lo spessore e la densità

  • Rivelatore a semiconduttore Si PIN raffreddato per effetto Peltier

  • Amplificatore di segnale

  • Analizzatore multicanale MCA

  • Sistema computerizzato di acquisizione ed elaborazione dati

Roma, 18-05-2011


Stages invernali 2011

Roma, 18-05-2011

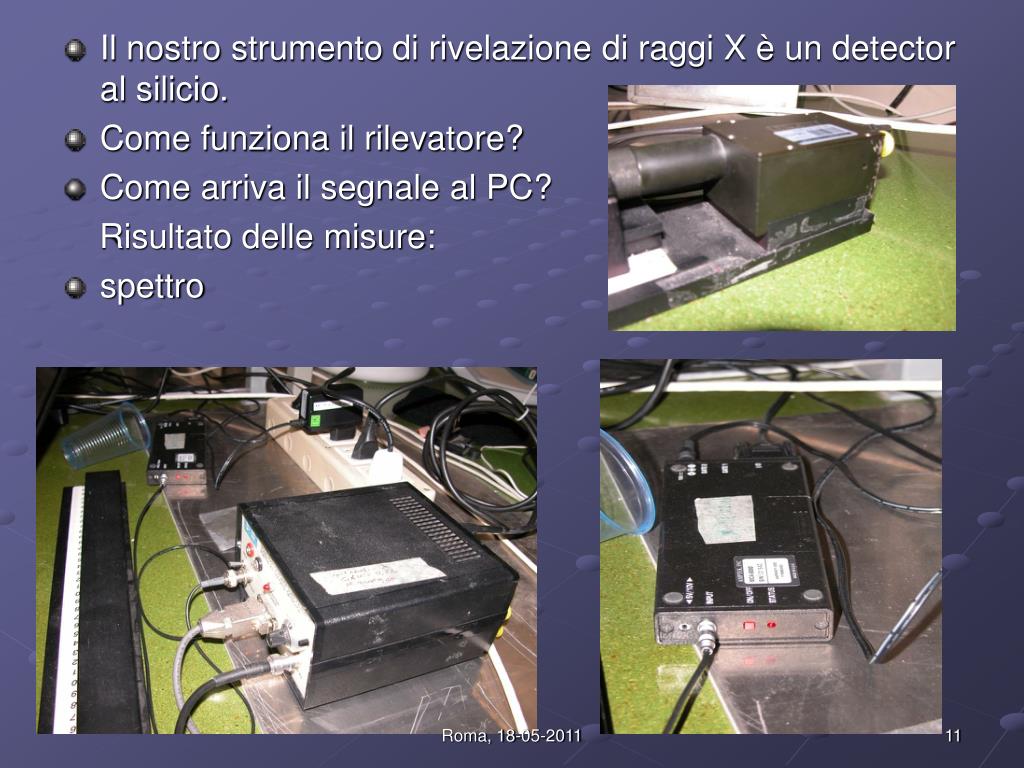

Il nostro strumento di rivelazione di raggi X è un detector al silicio.

Come funziona il rilevatore?

Come arriva il segnale al PC?

Risultato delle misure:

spettro


Stages invernali 2011

Roma, 18-05-2011

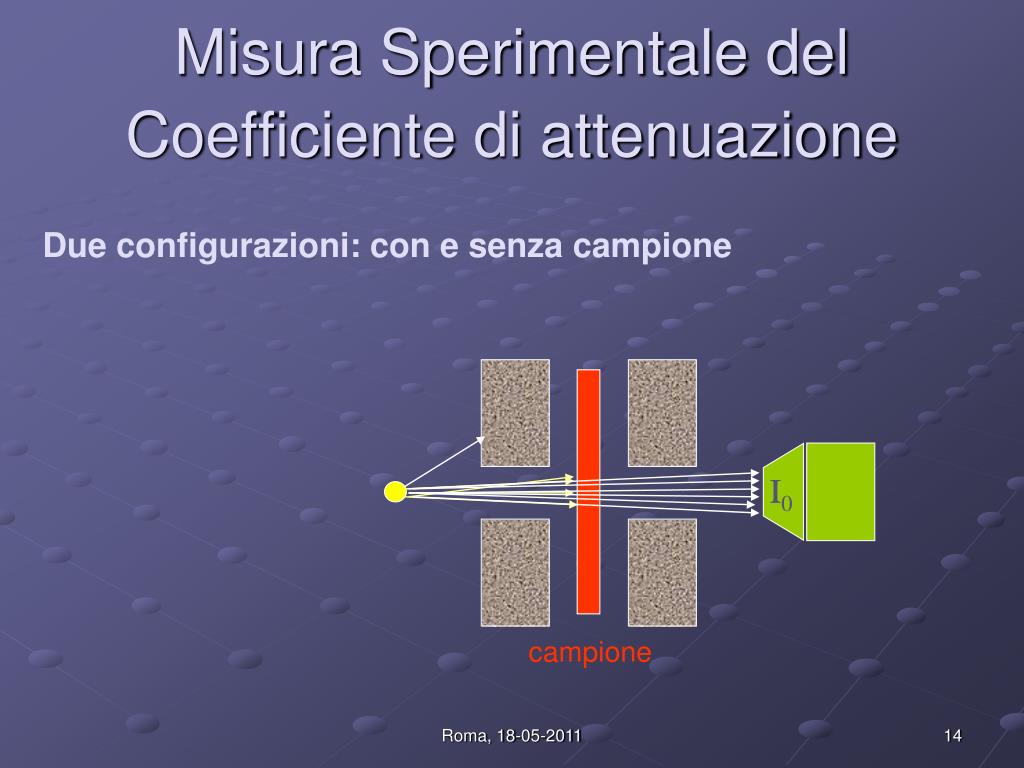

Misura sperimentale del coefficiente di attenuazione

campione

Misura Sperimentale delCoefficiente di attenuazione

Due configurazioni: con e senza campione

I

I0

Roma, 18-05-2011

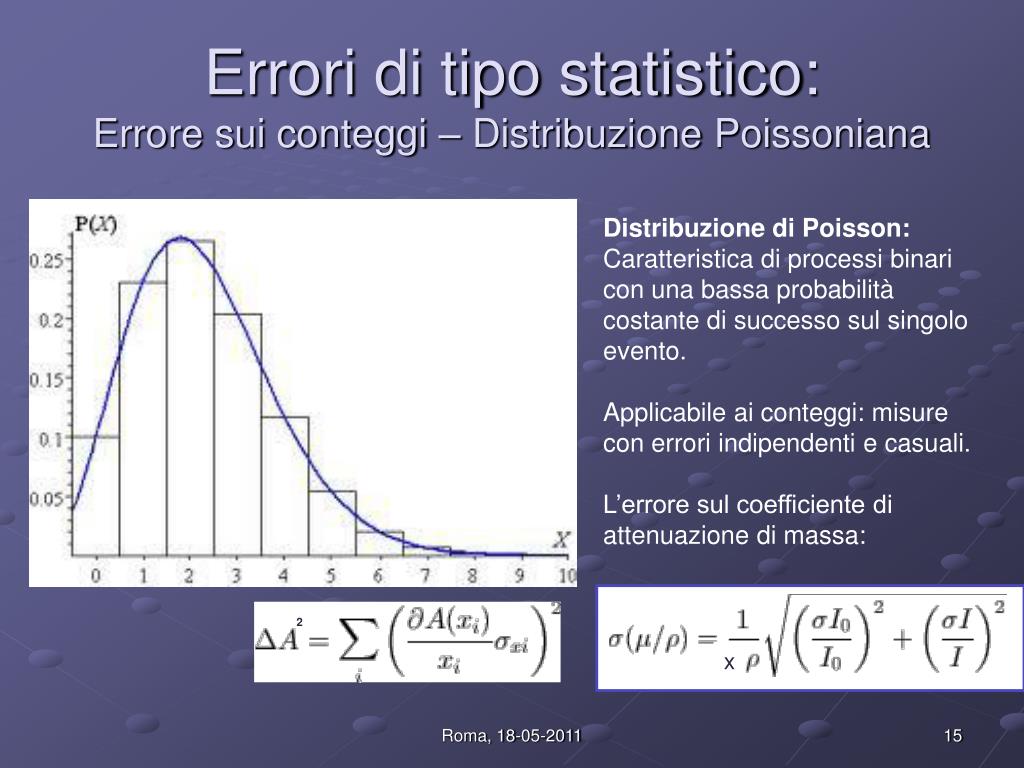

Errori di tipo statistico errore sui conteggi distribuzione poissoniana

Errori di tipo statistico:Errore sui conteggi – Distribuzione Poissoniana

Distribuzione di Poisson:

Caratteristica di processi binari con una bassa probabilità costante di successo sul singolo evento.

Applicabile ai conteggi: misure con errori indipendenti e casuali.

L’errore sul coefficiente di attenuazione di massa:

2

x

Roma, 18-05-2011


Errori di tipo non statistico x e r

Errori di tipo non-statistico:x e r

All’interno della formula per il calcolo del coefficiente di attenuazione di massa figurano due grandezze a cui non si applica la legge statistica per il calcolo dell’errore: la densità e lo spessore.

La propagazione dell’errore su ciascuna di essa risponde alla seguente formula (Conoscendo ambedue con un noto errore di misura diretta/indiretta):

Roma, 18-05-2011


Analisi dati

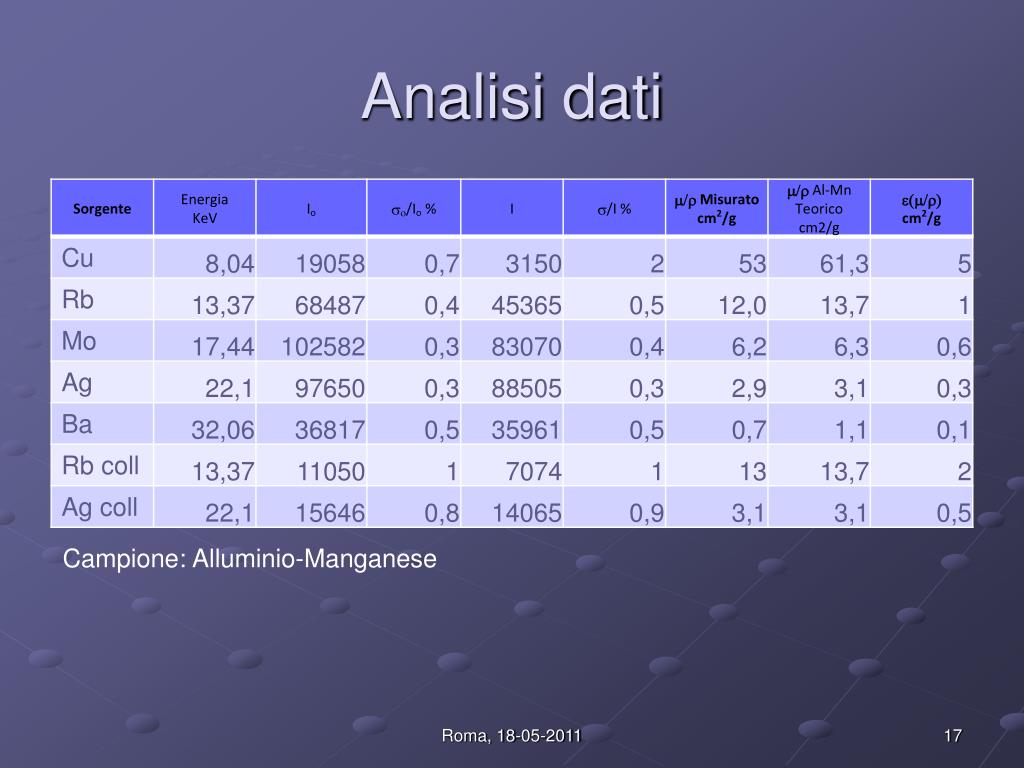

Analisi dati

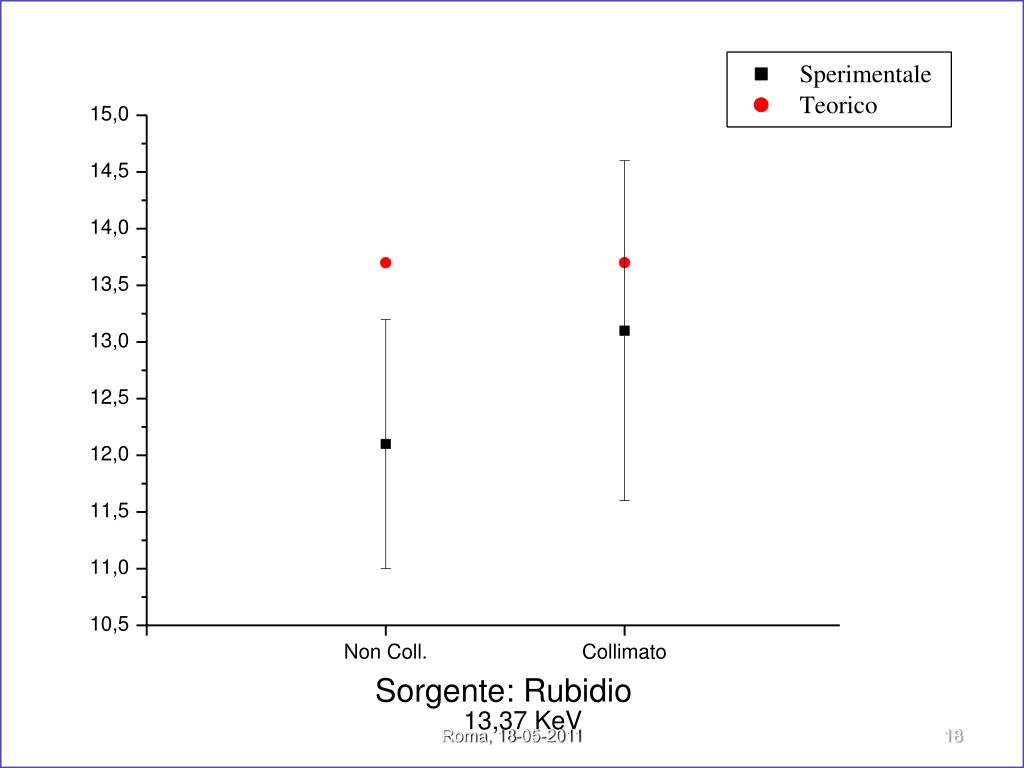

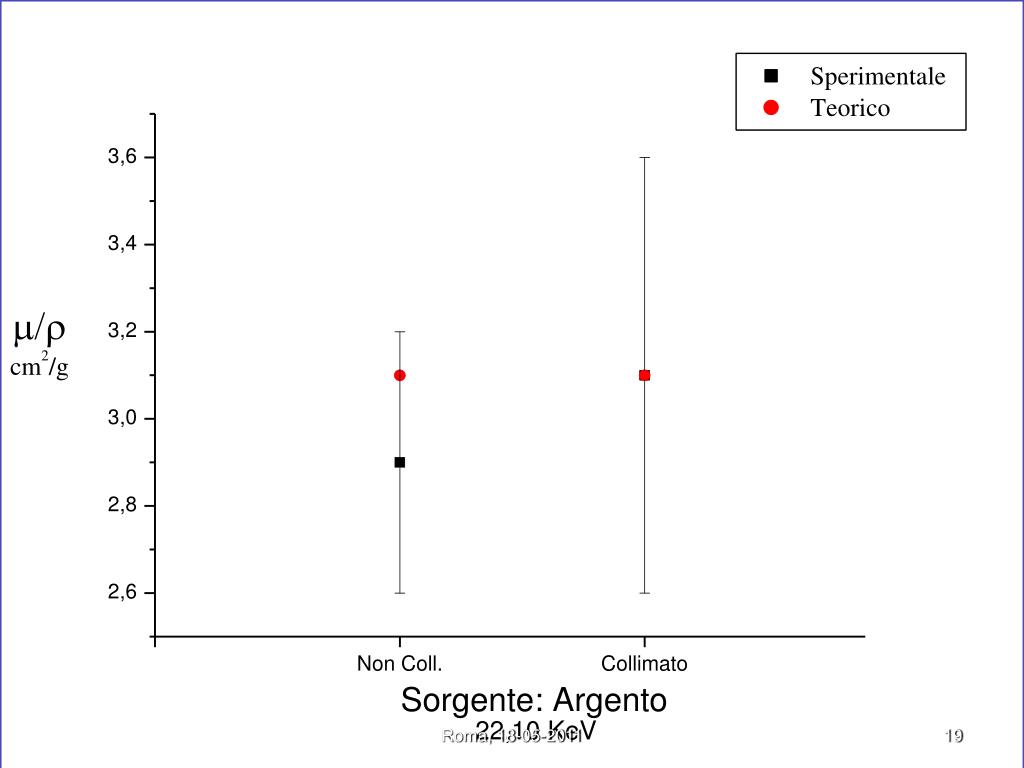

Campione: Alluminio-Manganese

Roma, 18-05-2011


Stages invernali 2011

Roma, 18-05-2011


Stages invernali 2011

Roma, 18-05-2011


Stages invernali 2011

Roma, 18-05-2011


Stages invernali 2011

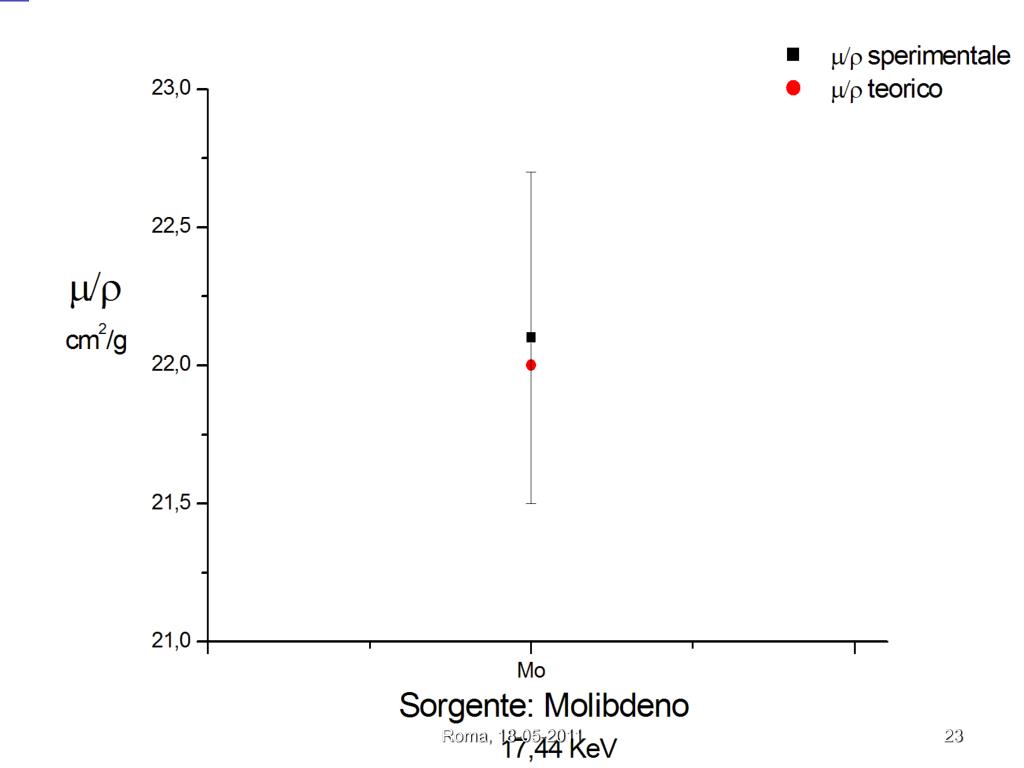

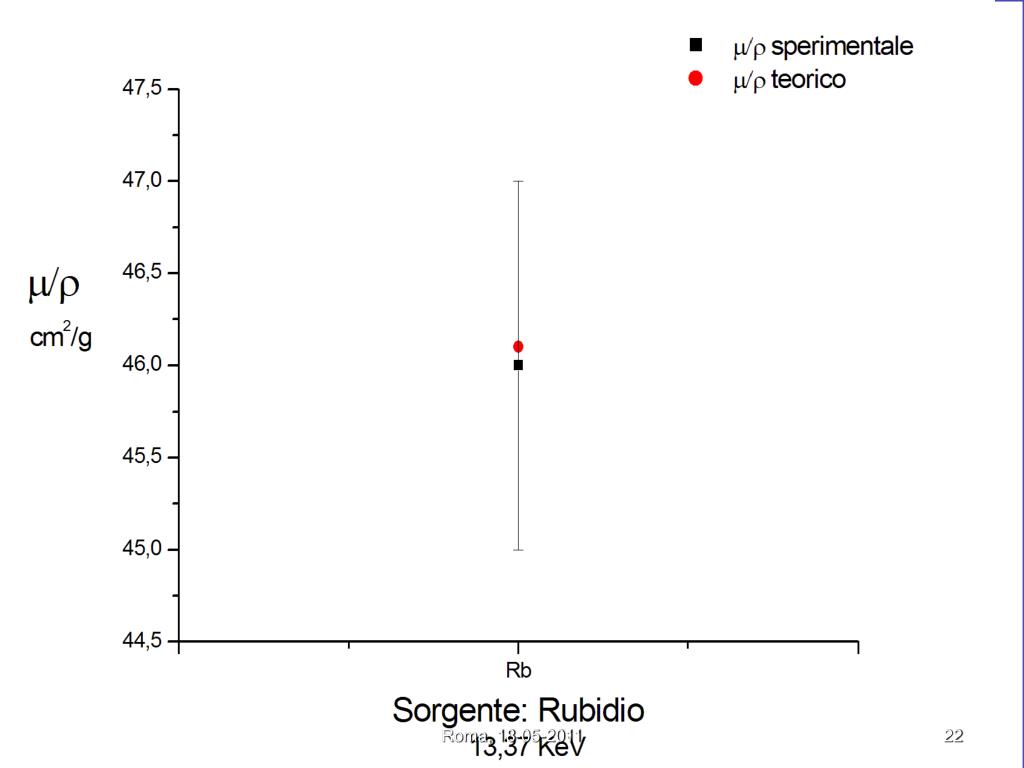

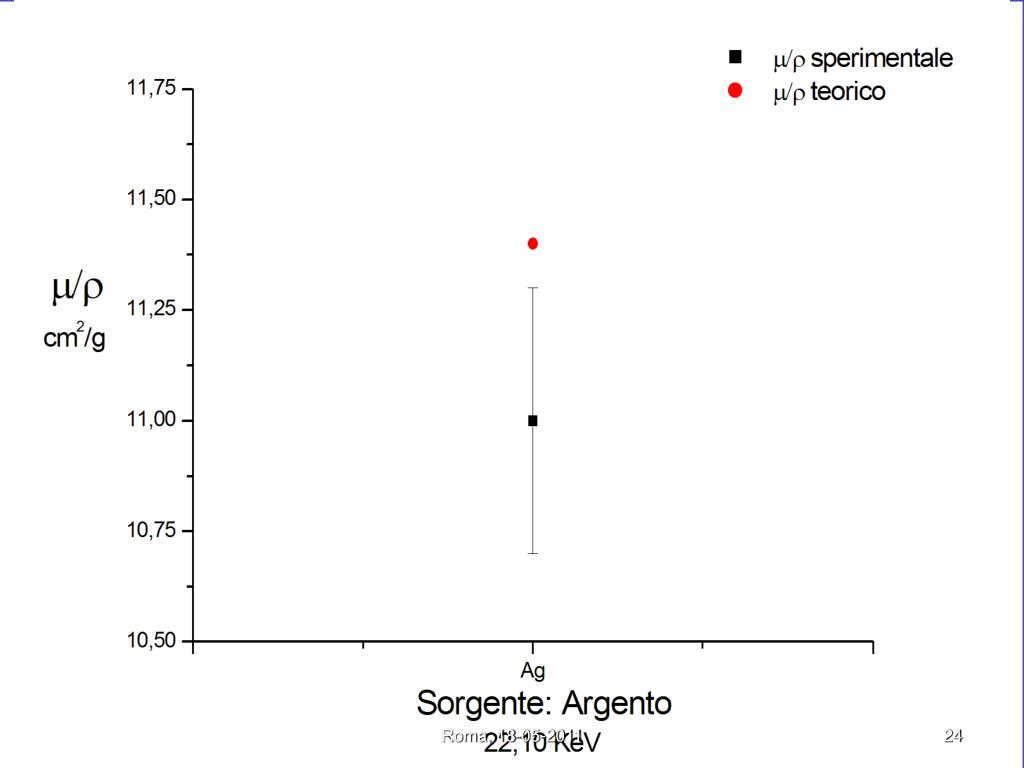

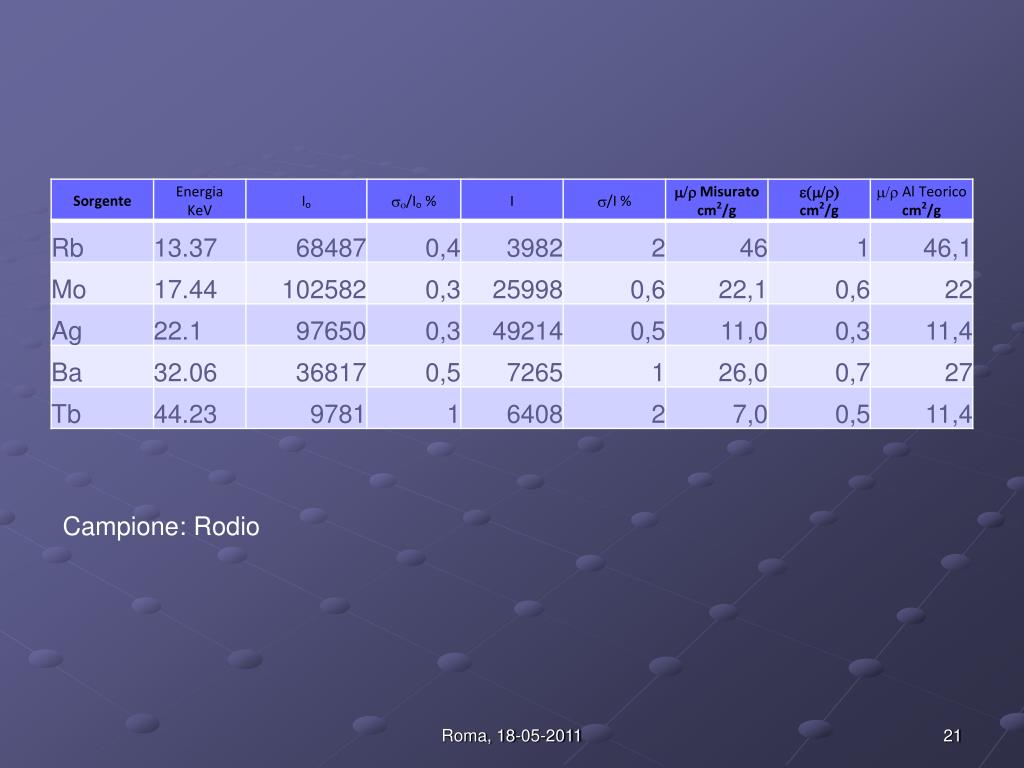

Campione: Rodio

Roma, 18-05-2011


Stages invernali 2011

Roma, 18-05-2011


Stages invernali 2011

Roma, 18-05-2011


Stages invernali 2011

Roma, 18-05-2011


Stages invernali 2011

Roma, 18-05-2011


Stages invernali 2011

GRAZIE PER LA CORTESE ATTENZIONE

Roma, 18-05-2011

Ovviamente abbiamo assorbito moltissime radiazioni ma almeno abbiamo imparato un bel po’ di cose …
