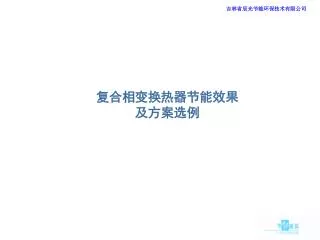

复合相变换热器节能效果 及方案选例 PowerPoint PPT Presentation


  • 47 Views
  • Uploaded on
  • Presentation posted in: General

吉林省辰光节能环保技术有限公司. 复合相变换热器节能效果 及方案选例. 吉林省辰光节能环保技术有限公司. 节能效益估算表. 备注: 1. 假设锅炉的原排烟温度为 135-170 ℃ ; 2. 燃煤热值为 5000 大卡 / 公斤; 3. 受热面最低壁面温度≥ 100 ℃ ; 4. 锅炉年运行时间为 300 天. 吉林省辰光节能环保技术有限公司. 回收余热利用方案. 方案一:加热除盐水 适用场合:以供热(汽)为主,热电联产企业; 基本原理:提高进除氧器水的温度,减少了汽机的抽汽,提高了供热能力。. 吉林省辰光节能环保技术有限公司.

Download Presentation

复合相变换热器节能效果 及方案选例

An Image/Link below is provided (as is) to download presentation

Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author.While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server.


- - - - - - - - - - - - - - - - - - - - - - - - - - E N D - - - - - - - - - - - - - - - - - - - - - - - - - -

Presentation Transcript


5890731

吉林省辰光节能环保技术有限公司

复合相变换热器节能效果及方案选例


5890731

吉林省辰光节能环保技术有限公司

节能效益估算表

备注:1.假设锅炉的原排烟温度为135-170 ℃ ;2.燃煤热值为5000大卡/公斤;3.受热面最低壁面温度≥ 100 ℃ ;4.锅炉年运行时间为300天


5890731

吉林省辰光节能环保技术有限公司

回收余热利用方案

方案一:加热除盐水

适用场合:以供热(汽)为主,热电联产企业;

基本原理:提高进除氧器水的温度,减少了汽机的抽汽,提高了供热能力。


5890731

吉林省辰光节能环保技术有限公司

方案二:提高空气预热器进口风温,同时加热除盐水

适用场合:上级空气预热器出口烟温不高,尾部有可能结露,加热除盐水量受到

限制。

基本原理:从降低排烟温度回收的余热中,一部份用来加热送风,提高上级空气

预热器的进口风温,使其尾部最低壁面温度高于酸露点,防止结露腐

蚀;另一部份加热除盐水,综合提高热效率。


5890731

吉林省辰光节能环保技术有限公司

方案三:内部循环方式

适用场合:系统对加热的除盐水没有利用价值。

基本原理:一方面,适当增加锅炉省煤器受热面,可大幅度降低排烟温度提高锅

炉热效率。另一方面,利用相变段整体壁温可调可控、不结露的特

点,加热锅炉送风、提高空气预热器进口风温,从而避免其遭受结露

腐蚀的侵害。


5890731

吉林省辰光节能环保技术有限公司

方案四:余热锅炉(中、低压)

适用场合:系统给水温度和热风温度较高,用户需要一定量的中、低压蒸汽。

基本原理:一、在转向室增设中、低压蒸发段,生产中、低压蒸汽,用以降低排烟温度

提高锅炉热效率。二、利用相变段整体壁温可调可控不结露的特点,加热送风,提高空预器最

低壁面温度,确保空预器避免低温结露腐蚀。

1—自控装置,2—自控阀,3—低压蒸汽汽包,4—低压蒸汽上升管,5—低压蒸汽下降管,6—低压蒸发段,7—原省煤器,8—低压给水泵,9—空气预热器,,10—烟道,11—相变换热器下段,12—壁温测试仪,13—相变换热器上段,14—风道,15—低压蒸汽汽包安全阀,16—低压蒸汽汽包液位计


5890731

吉林省辰光节能环保技术有限公司

复合相变换热器应用实例


5890731

吉林省辰光节能环保技术有限公司

新昌华佳热电有限公司

项目背景65t/h链条炉,排烟温度180℃以上。


5890731

吉林省辰光节能环保技术有限公司

苏州惠龙热电有限公司


5890731

吉林省辰光节能环保技术有限公司


5890731

吉林省辰光节能环保技术有限公司

复合相变换热器技术投用项目案例一览表


5890731

吉林省辰光节能环保技术有限公司


5890731

吉林省辰光节能环保技术有限公司

谢 谢!
