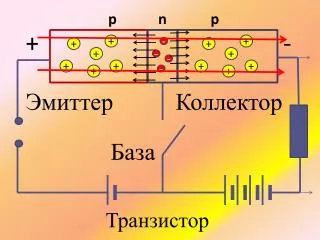

  1. р n р + - + + + - + + + - - + + + + + - + Эмиттер Коллектор База Транзистор

  2. р n р - + + + + - + - + + - - - + + + + + - + - Эмиттер Коллектор База R Ток эмиттера почти равен току коллектора, а сопротивление базы много меньше cопротивленияR, поэтому IЭRб <<IkR; Uбк>>Uбкили IЭRб2 <<IkR2 ; Рk>>Pб. Транзистор, включённый по схеме с общей базой является усилителем напряжения и мощности
