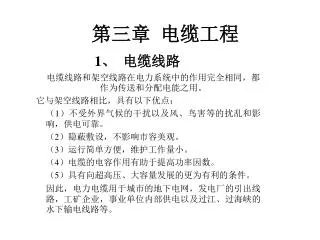

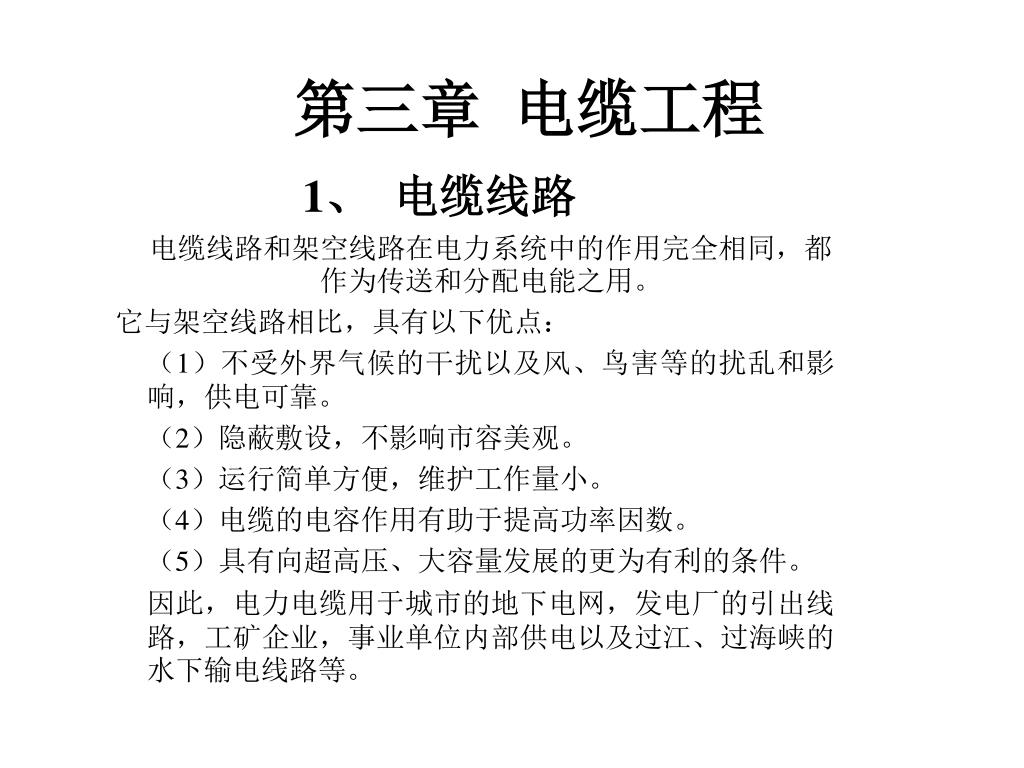

第三章 电缆工程

1、 电缆线路

电缆线路和架空线路在电力系统中的作用完全相同,都作为传送和分配电能之用。

它与架空线路相比,具有以下优点:

(1)不受外界气候的干扰以及风、鸟害等的扰乱和影响,供电可靠。

(2)隐蔽敷设,不影响市容美观。

(3)运行简单方便,维护工作量小。

(4)电缆的电容作用有助于提高功率因数。

(5)具有向超高压、大容量发展的更为有利的条件。

因此,电力电缆用于城市的地下电网,发电厂的引出线路,工矿企业,事业单位内部供电以及过江、过海峡的水下输电线路等。


4721764

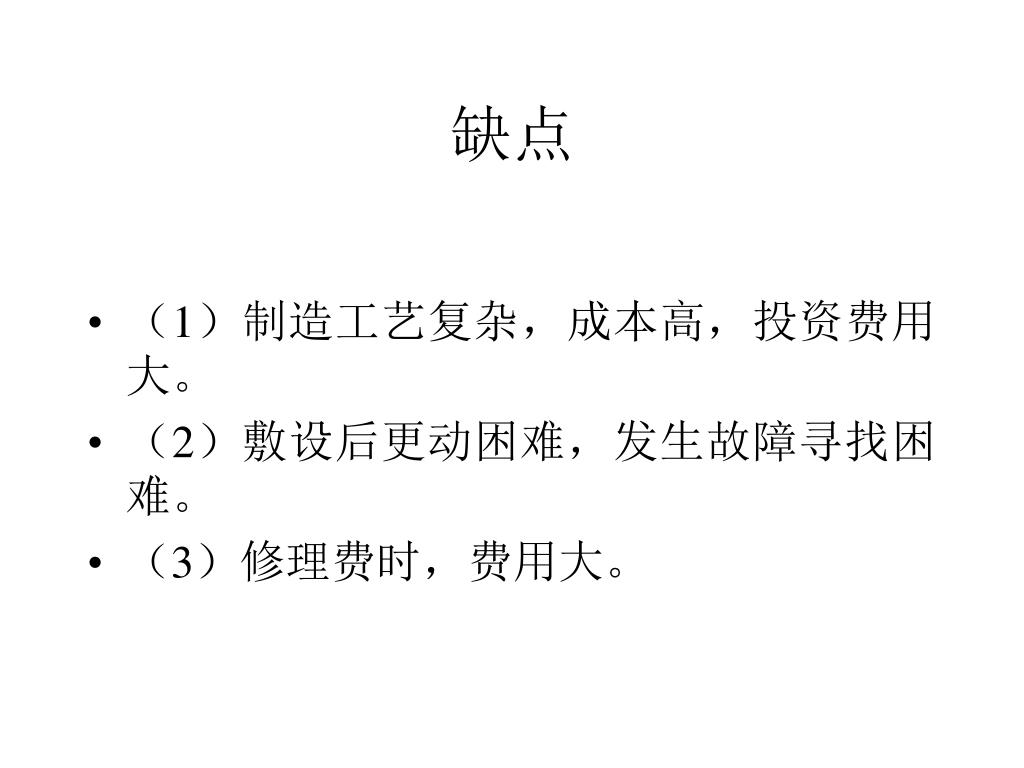

缺点

  • (1)制造工艺复杂,成本高,投资费用大。

  • (2)敷设后更动困难,发生故障寻找困难。

  • (3)修理费时,费用大。


4721764

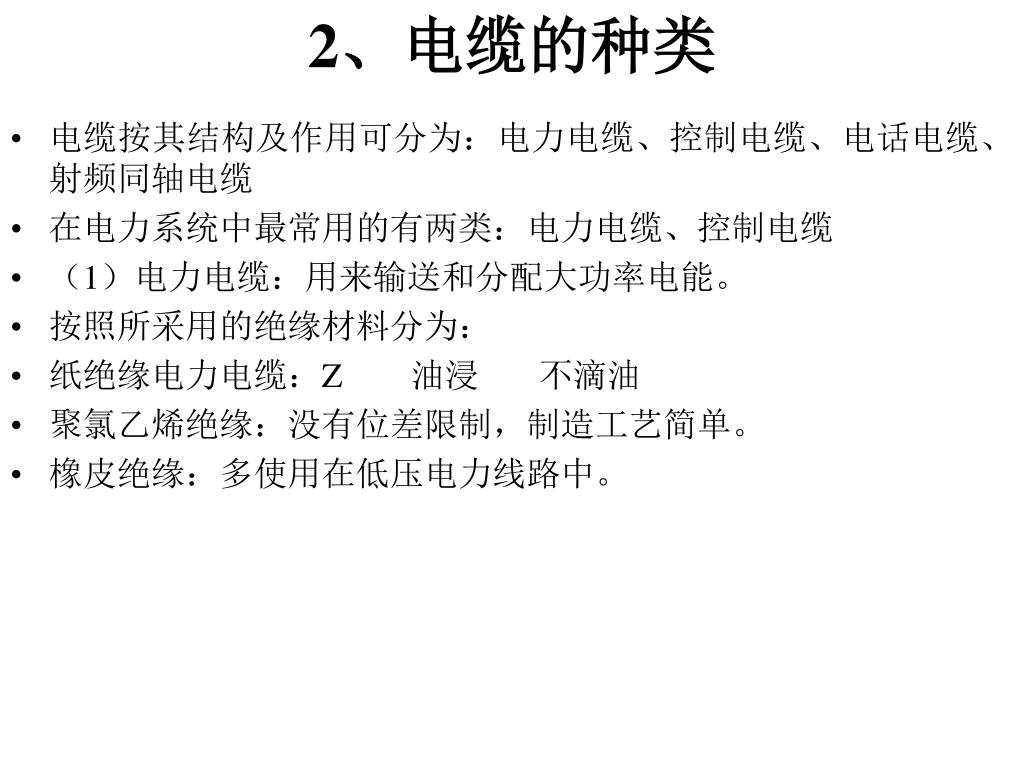

2、电缆的种类

  • 电缆按其结构及作用可分为:电力电缆、控制电缆、电话电缆、 射频同轴电缆

  • 在电力系统中最常用的有两类:电力电缆、控制电缆

  • (1)电力电缆:用来输送和分配大功率电能。

  • 按照所采用的绝缘材料分为:

  • 纸绝缘电力电缆:Z 油浸 不滴油

  • 聚氯乙烯绝缘:没有位差限制,制造工艺简单。

  • 橡皮绝缘:多使用在低压电力线路中。


4721764

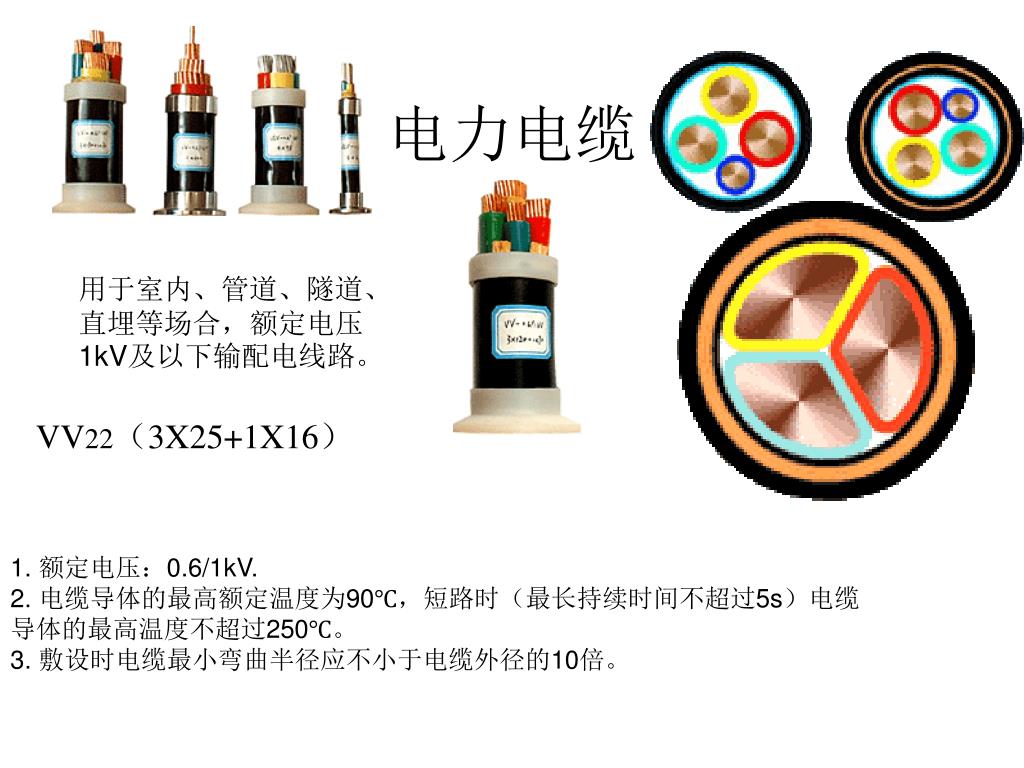

用于室内、管道、隧道、直埋等场合,额定电压1kV及以下输配电线路。

1. 额定电压:0.6/1kV.2. 电缆导体的最高额定温度为90℃,短路时(最长持续时间不超过5s)电缆导体的最高温度不超过250℃。3. 敷设时电缆最小弯曲半径应不小于电缆外径的10倍。

电力电缆

VV22(3X25+1X16)


4721764

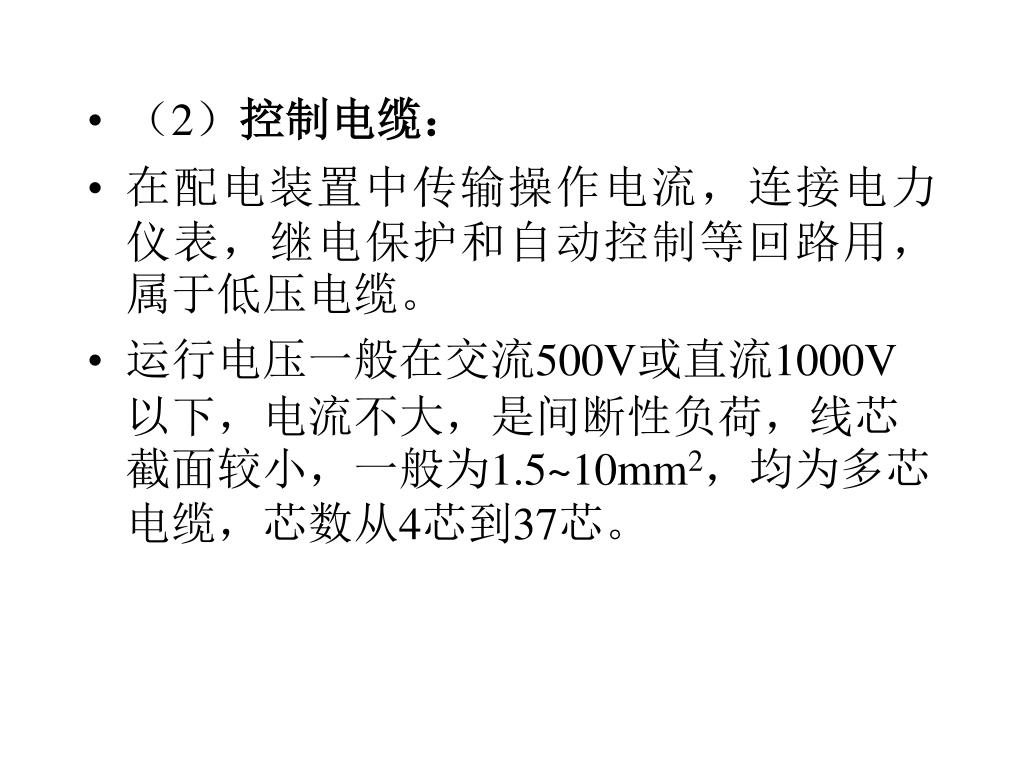

  • (2)控制电缆:

  • 在配电装置中传输操作电流,连接电力仪表,继电保护和自动控制等回路用,属于低压电缆。

  • 运行电压一般在交流500V或直流1000V以下,电流不大,是间断性负荷,线芯截面较小,一般为1.5~10mm2,均为多芯电缆,芯数从4芯到37芯。


4721764

产品型号、名称、规格

型号

名称

芯数

标称截面 mm2

KVV

铜芯聚氯乙烯绝缘聚氯乙烯护套控制电缆

2~61

0.5~10

KVVP

铜芯聚氯乙烯绝缘聚氯乙烯护套编织屏蔽控制电缆

KVVP2

铜芯聚氯乙烯绝缘聚氯乙烯护套铜带屏蔽控制电缆

KVV22

铜芯聚氯乙烯绝缘聚氯乙烯护套钢带铠装控制电缆

KVVR

铜芯聚氯乙烯绝缘聚氯乙烯护套控制软电缆

KVVRP

铜芯聚氯乙烯绝缘聚氯乙烯护套编织屏蔽控制软电缆

KVVP-22

铜芯聚氯乙烯绝缘聚氯乙烯护套铜丝编织屏蔽钢带铠装控制电缆

KVVP2-22

铜芯聚氯乙烯绝缘聚氯乙烯护套铜带屏蔽钢带铠装控制电缆

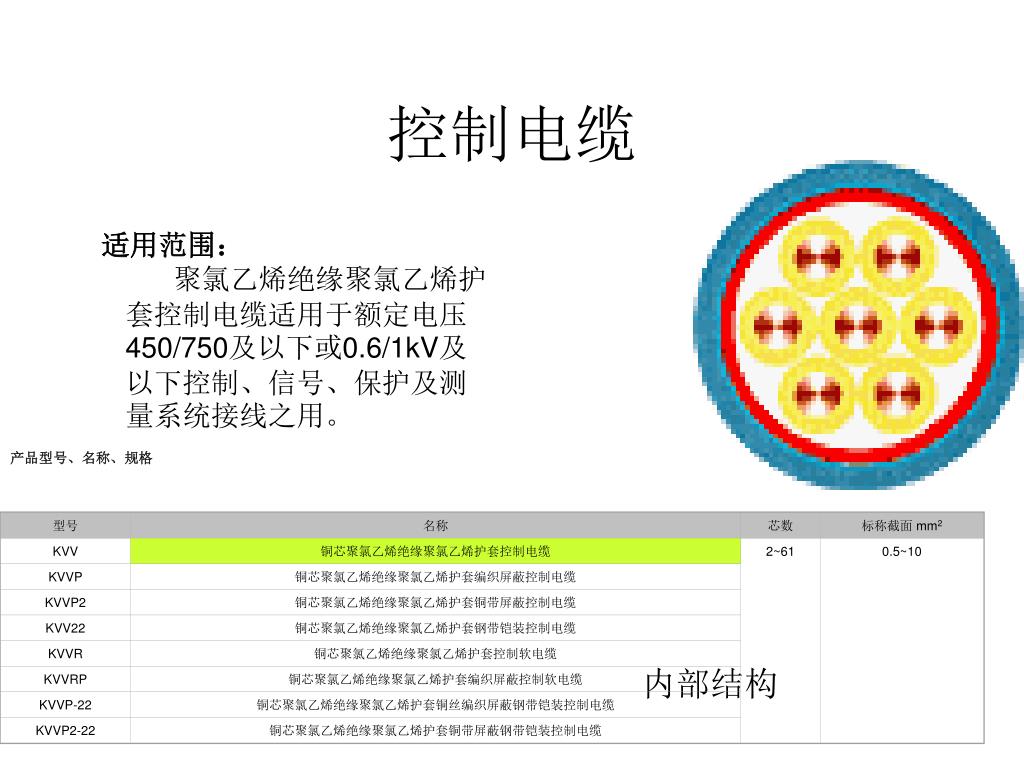

控制电缆

适用范围:

聚氯乙烯绝缘聚氯乙烯护套控制电缆适用于额定电压450/750及以下或0.6/1kV及以下控制、信号、保护及测量系统接线之用。

内部结构


4721764

100

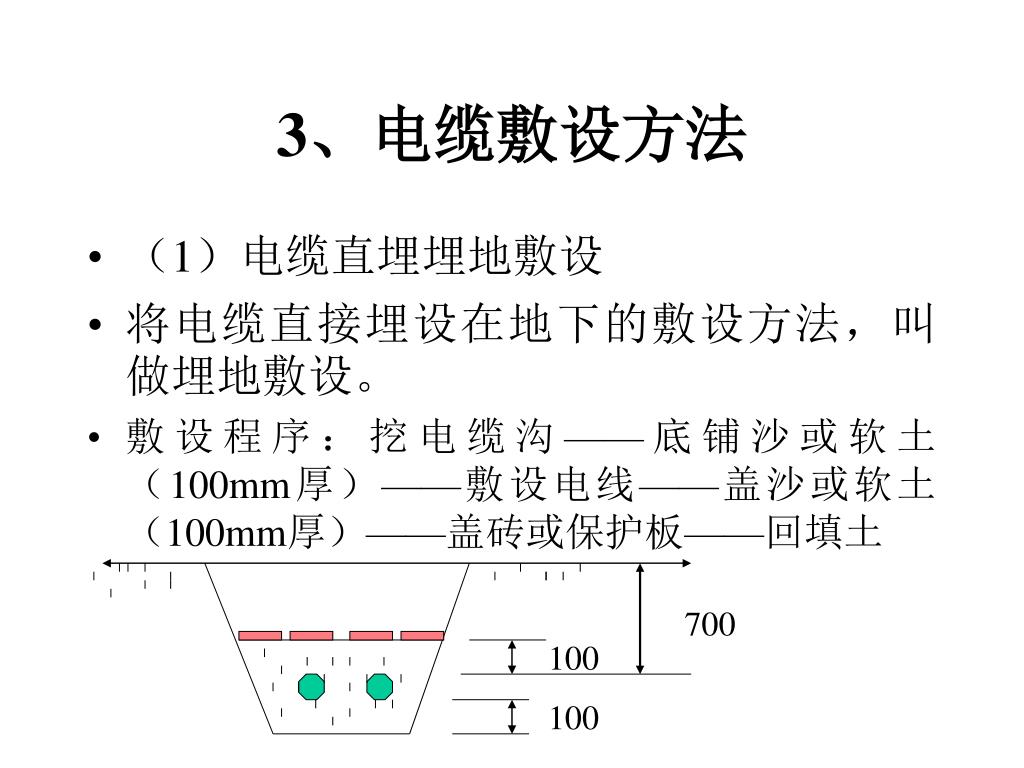

3、电缆敷设方法

  • (1)电缆直埋埋地敷设

  • 将电缆直接埋设在地下的敷设方法,叫做埋地敷设。

  • 敷设程序:挖电缆沟——底铺沙或软土(100mm厚)——敷设电线——盖沙或软土(100mm厚)——盖砖或保护板——回填土

700

100


4721764

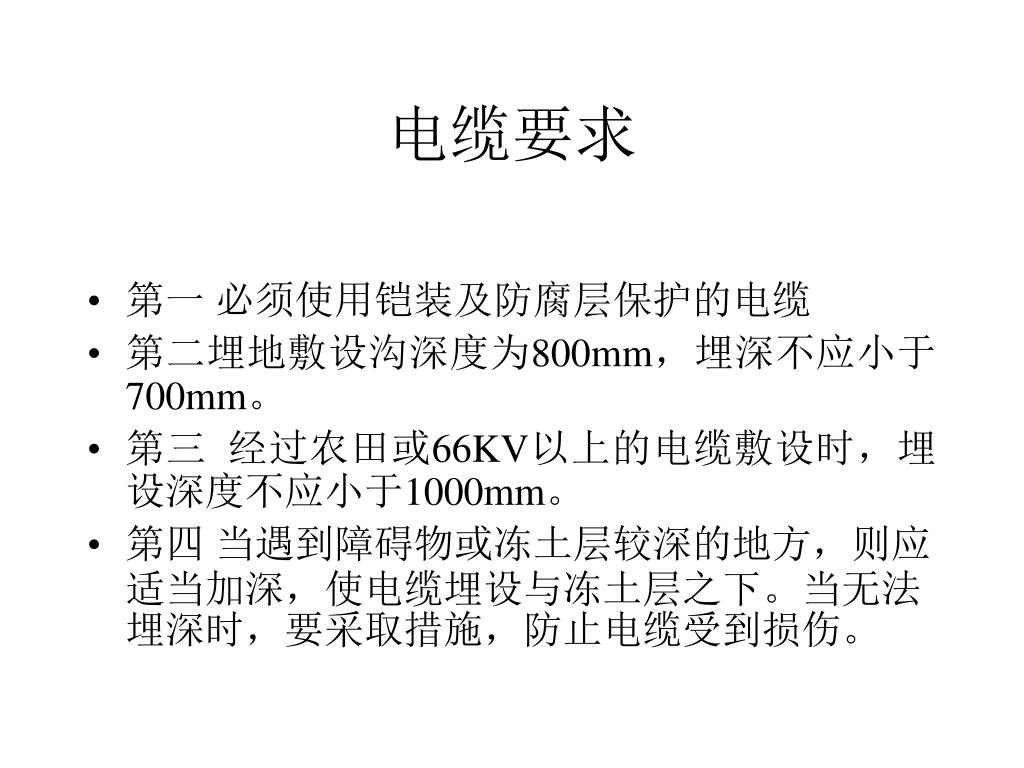

电缆要求

  • 第一必须使用铠装及防腐层保护的电缆

  • 第二埋地敷设沟深度为800mm,埋深不应小于700mm。

  • 第三 经过农田或66KV以上的电缆敷设时,埋设深度不应小于1000mm。

  • 第四 当遇到障碍物或冻土层较深的地方,则应适当加深,使电缆埋设与冻土层之下。当无法埋深时,要采取措施,防止电缆受到损伤。


4721764

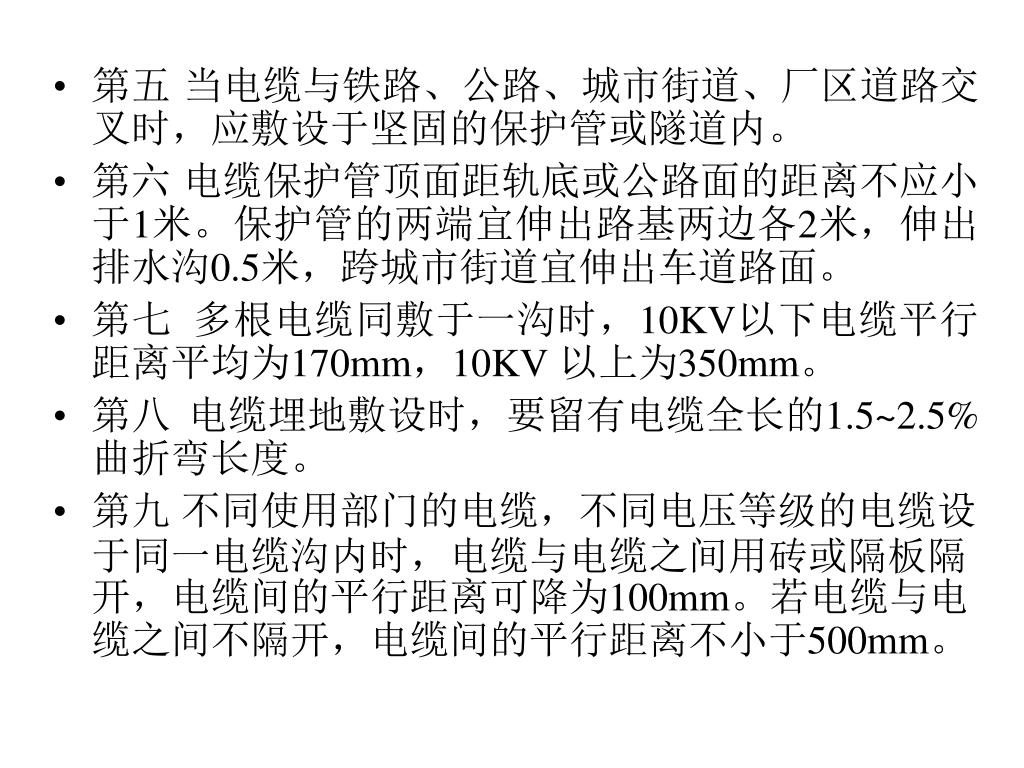

  • 第五 当电缆与铁路、公路、城市街道、厂区道路交叉时,应敷设于坚固的保护管或隧道内。

  • 第六 电缆保护管顶面距轨底或公路面的距离不应小于1米。保护管的两端宜伸出路基两边各2米,伸出排水沟0.5米,跨城市街道宜伸出车道路面。

  • 第七 多根电缆同敷于一沟时,10KV以下电缆平行距离平均为170mm,10KV 以上为350mm。

  • 第八 电缆埋地敷设时,要留有电缆全长的1.5~2.5%曲折弯长度。

  • 第九 不同使用部门的电缆,不同电压等级的电缆设于同一电缆沟内时,电缆与电缆之间用砖或隔板隔开,电缆间的平行距离可降为100mm。若电缆与电缆之间不隔开,电缆间的平行距离不小于500mm。


4721764

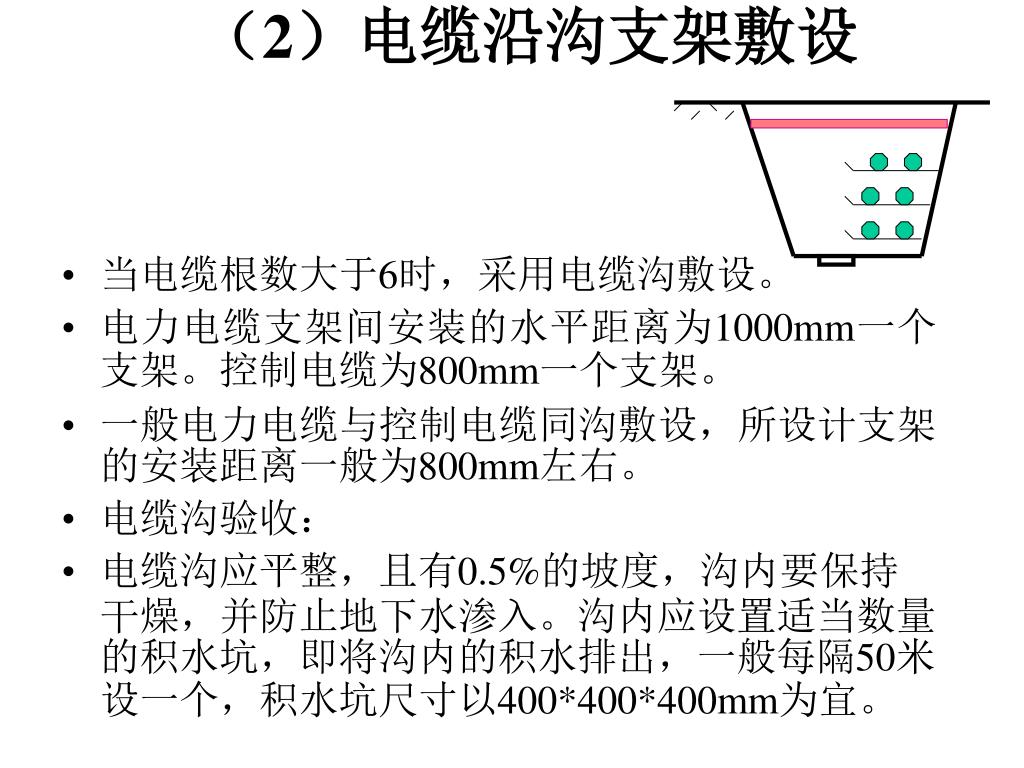

(2)电缆沿沟支架敷设

  • 当电缆根数大于6时,采用电缆沟敷设。

  • 电力电缆支架间安装的水平距离为1000mm一个支架。控制电缆为800mm一个支架。

  • 一般电力电缆与控制电缆同沟敷设,所设计支架的安装距离一般为800mm左右。

  • 电缆沟验收:

  • 电缆沟应平整,且有0.5%的坡度,沟内要保持干燥,并防止地下水渗入。沟内应设置适当数量的积水坑,即将沟内的积水排出,一般每隔50米设一个,积水坑尺寸以400*400*400mm为宜。


4721764

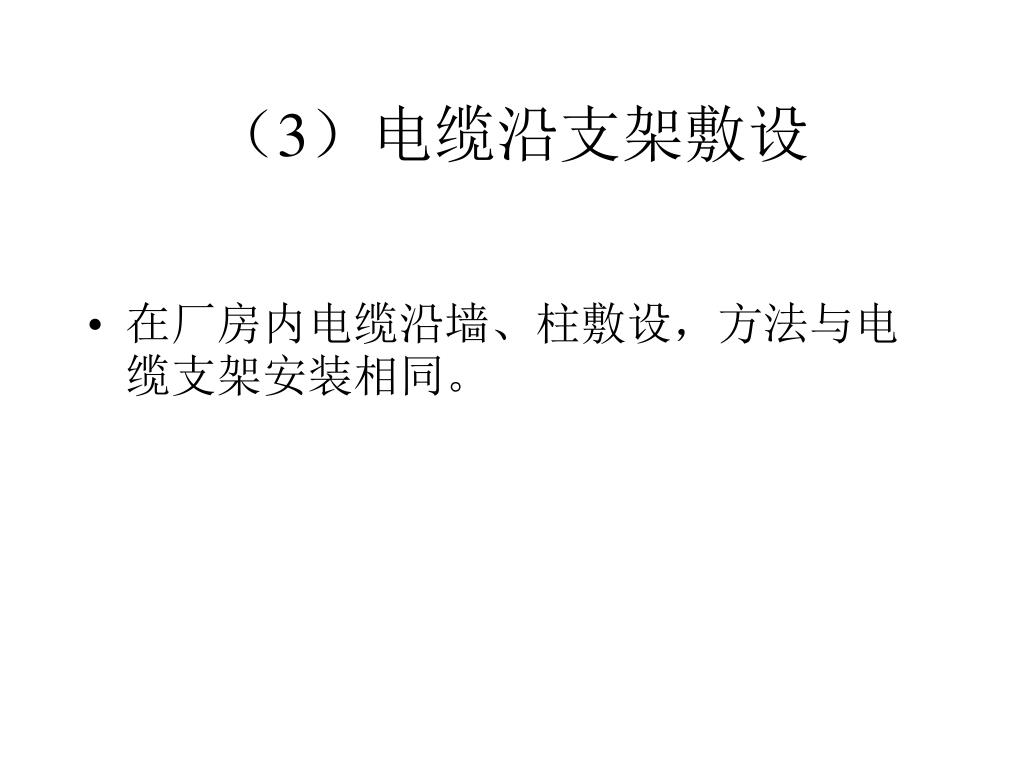

(3)电缆沿支架敷设

  • 在厂房内电缆沿墙、柱敷设,方法与电缆支架安装相同。


4721764

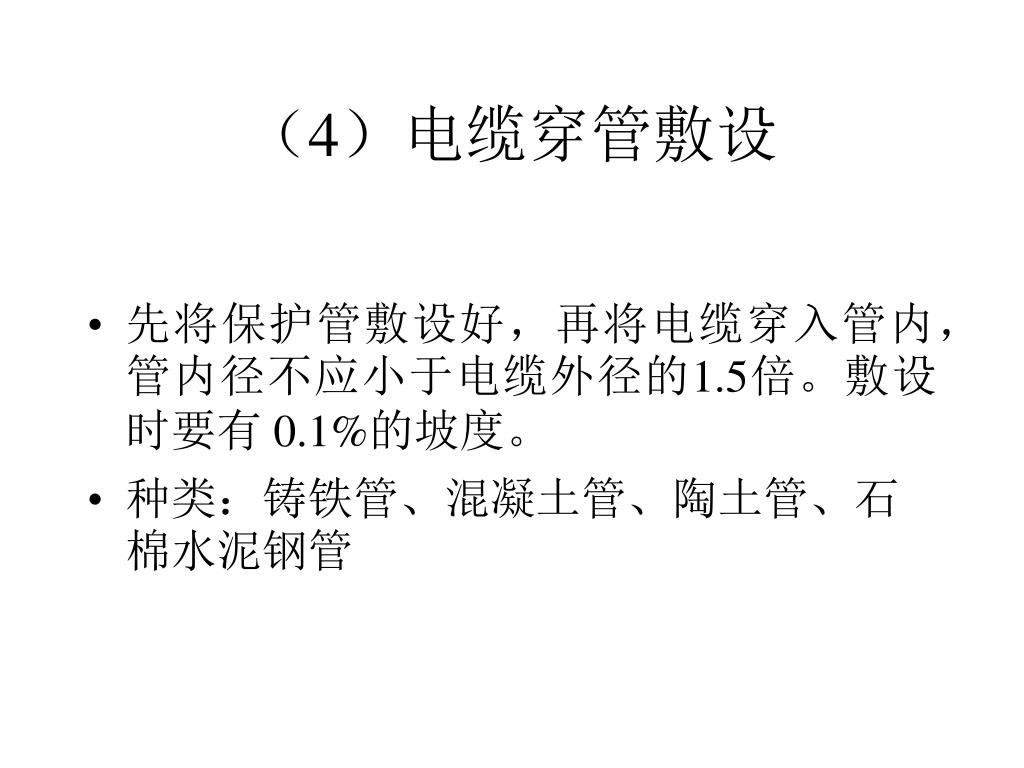

(4)电缆穿管敷设

  • 先将保护管敷设好,再将电缆穿入管内,管内径不应小于电缆外径的1.5倍。敷设时要有 0.1%的坡度。

  • 种类:铸铁管、混凝土管、陶土管、石棉水泥钢管


4721764

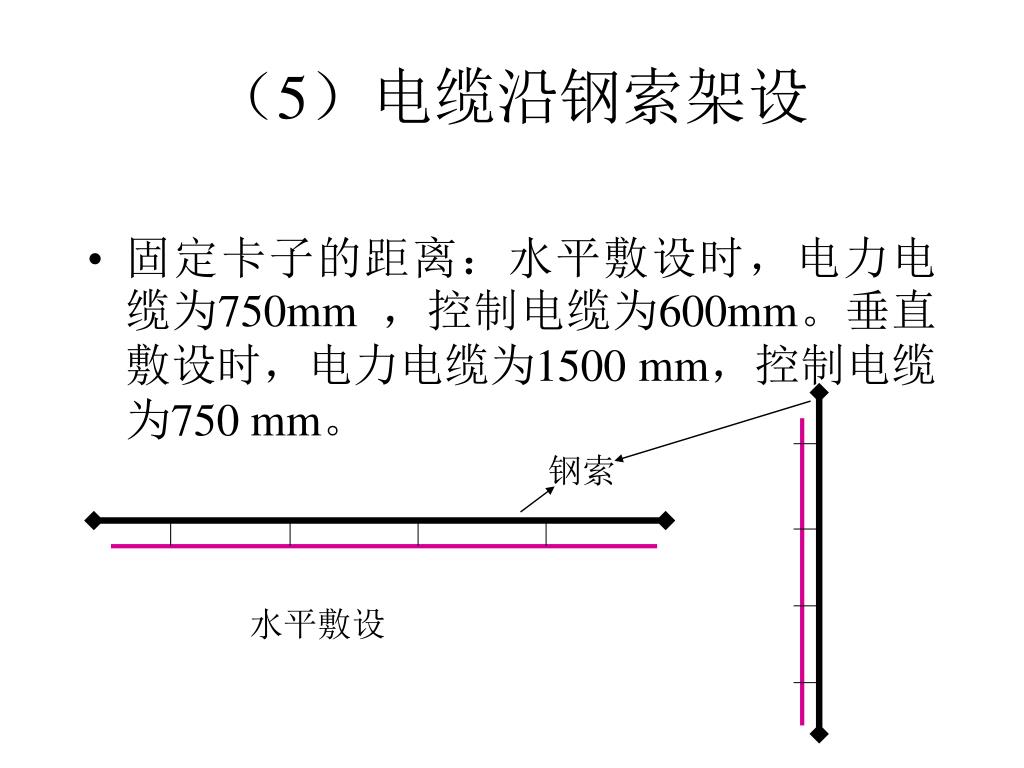

(5)电缆沿钢索架设

  • 固定卡子的距离:水平敷设时,电力电缆为750mm ,控制电缆为600mm。垂直敷设时,电力电缆为1500 mm,控制电缆为750 mm。

钢索

水平敷设


4721764

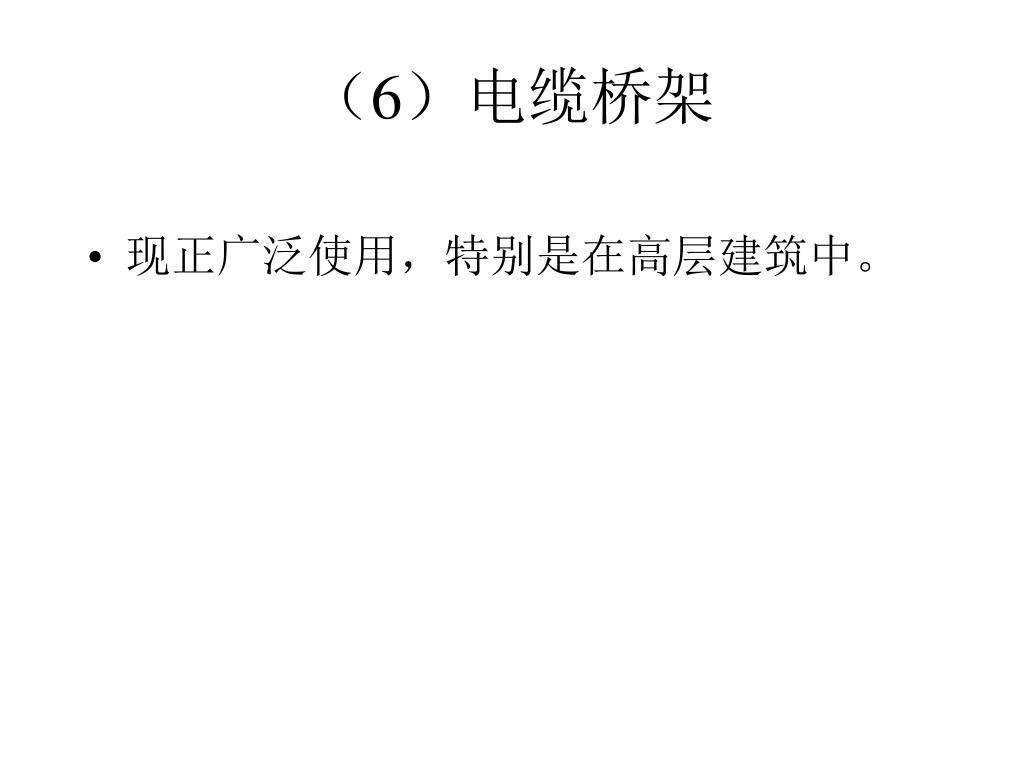

(6)电缆桥架

  • 现正广泛使用,特别是在高层建筑中。


4721764

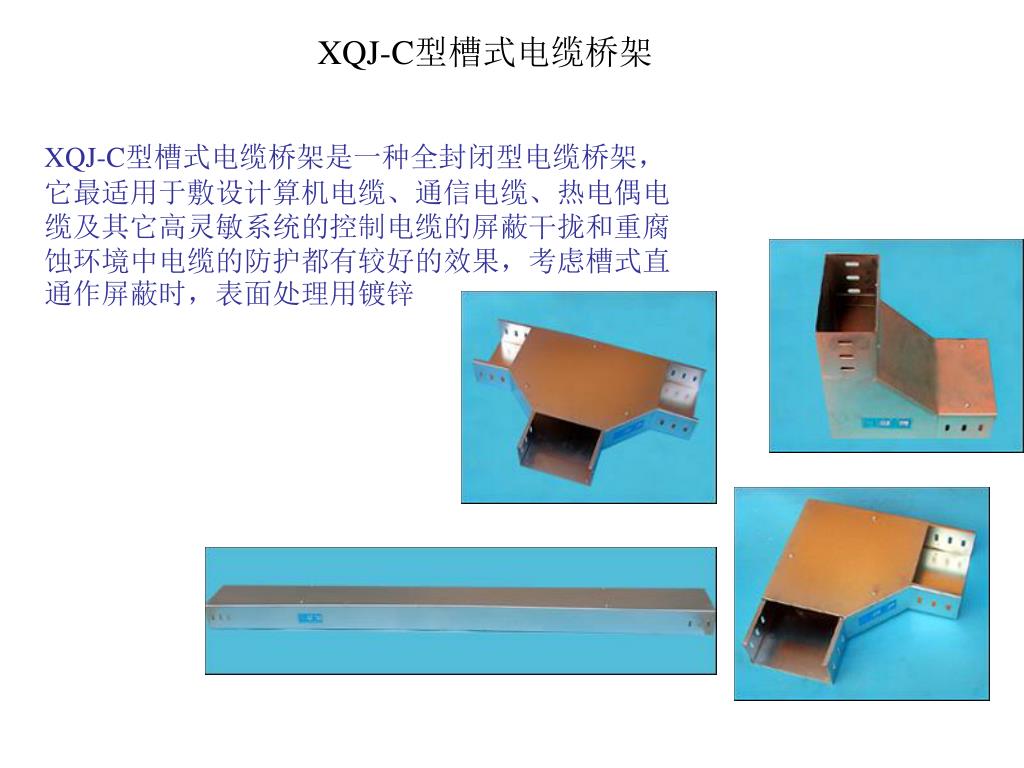

XQJ-C型槽式电缆桥架是一种全封闭型电缆桥架,它最适用于敷设计算机电缆、通信电缆、热电偶电缆及其它高灵敏系统的控制电缆的屏蔽干拢和重腐蚀环境中电缆的防护都有较好的效果,考虑槽式直通作屏蔽时,表面处理用镀锌

XQJ-C型槽式电缆桥架


Xqj t

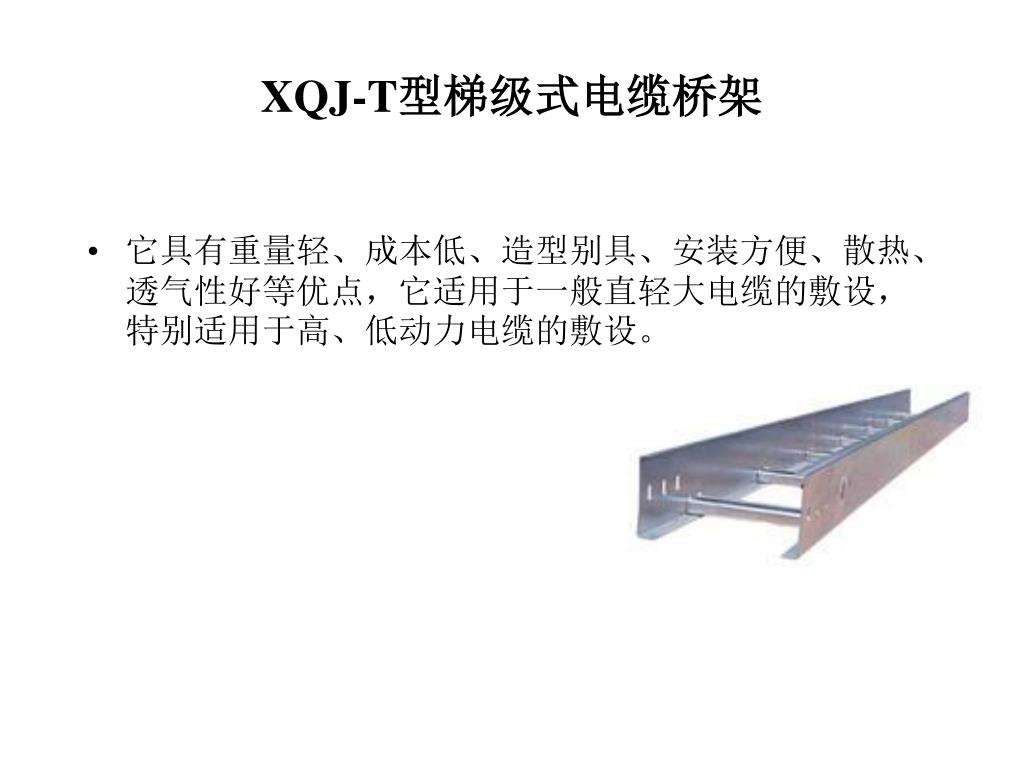

XQJ-T型梯级式电缆桥架

  • 它具有重量轻、成本低、造型别具、安装方便、散热、透气性好等优点,它适用于一般直轻大电缆的敷设,特别适用于高、低动力电缆的敷设。


4721764

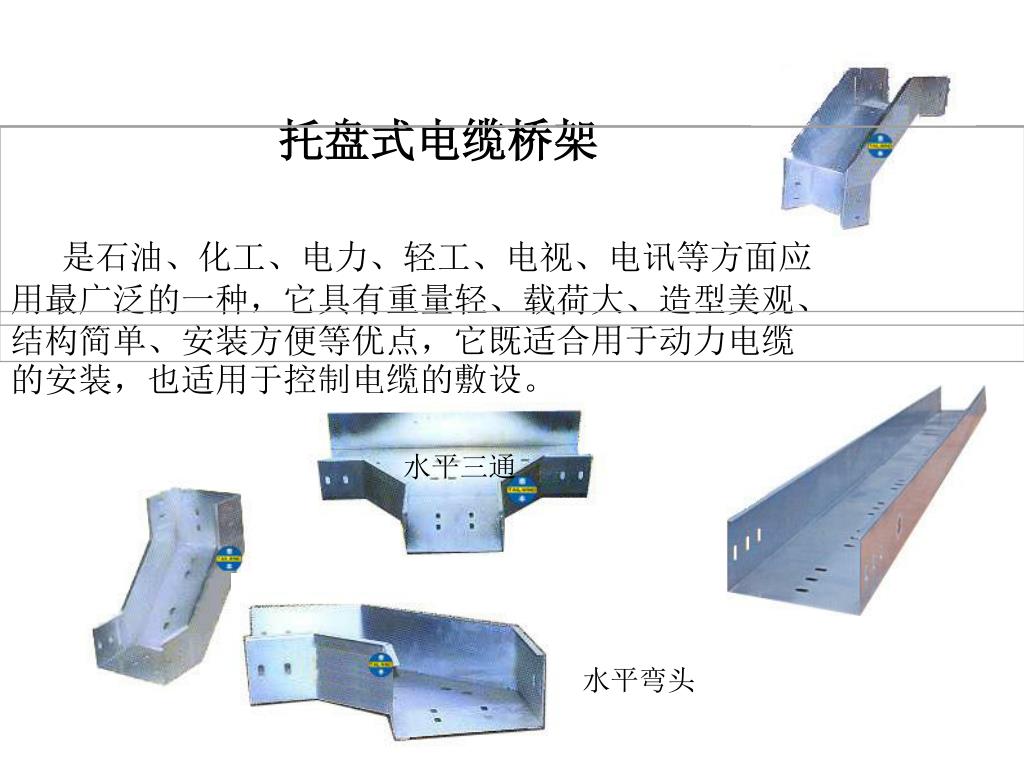

水平三通

托盘式电缆桥架

是石油、化工、电力、轻工、电视、电讯等方面应 用最广泛的一种,它具有重量轻、载荷大、造型美观、结构简单、安装方便等优点,它既适合用于动力电缆的安装,也适用于控制电缆的敷设。

水平弯头


4721764

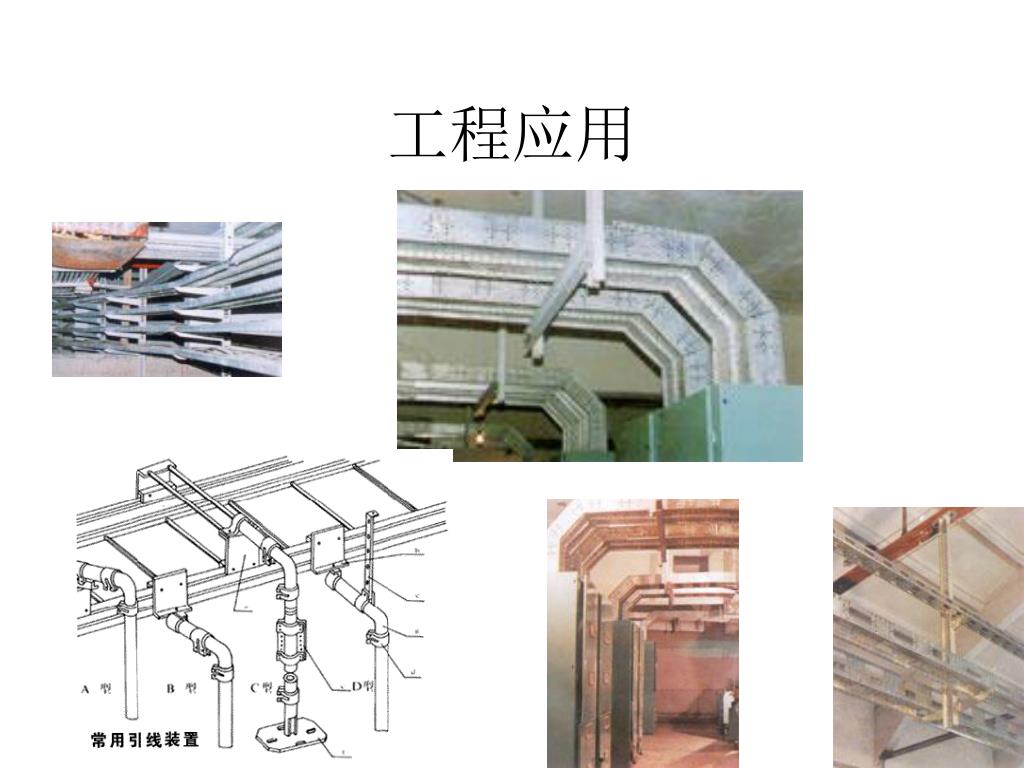

工程应用


4721764

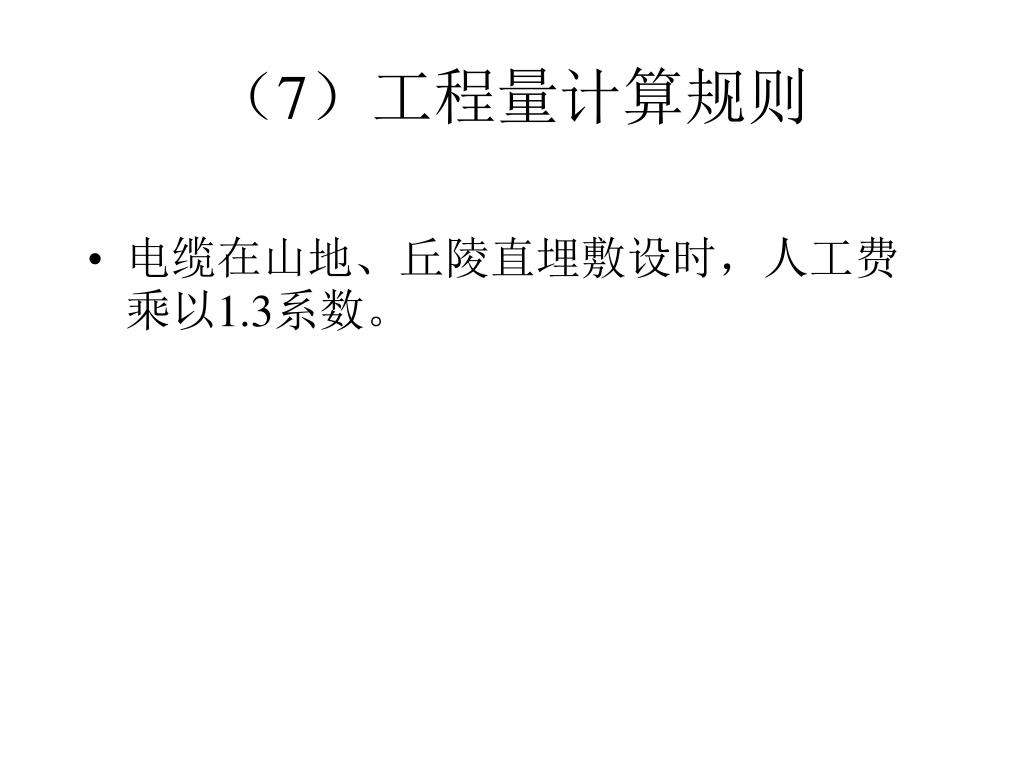

(7)工程量计算规则

  • 电缆在山地、丘陵直埋敷设时,人工费乘以1.3系数。


4721764

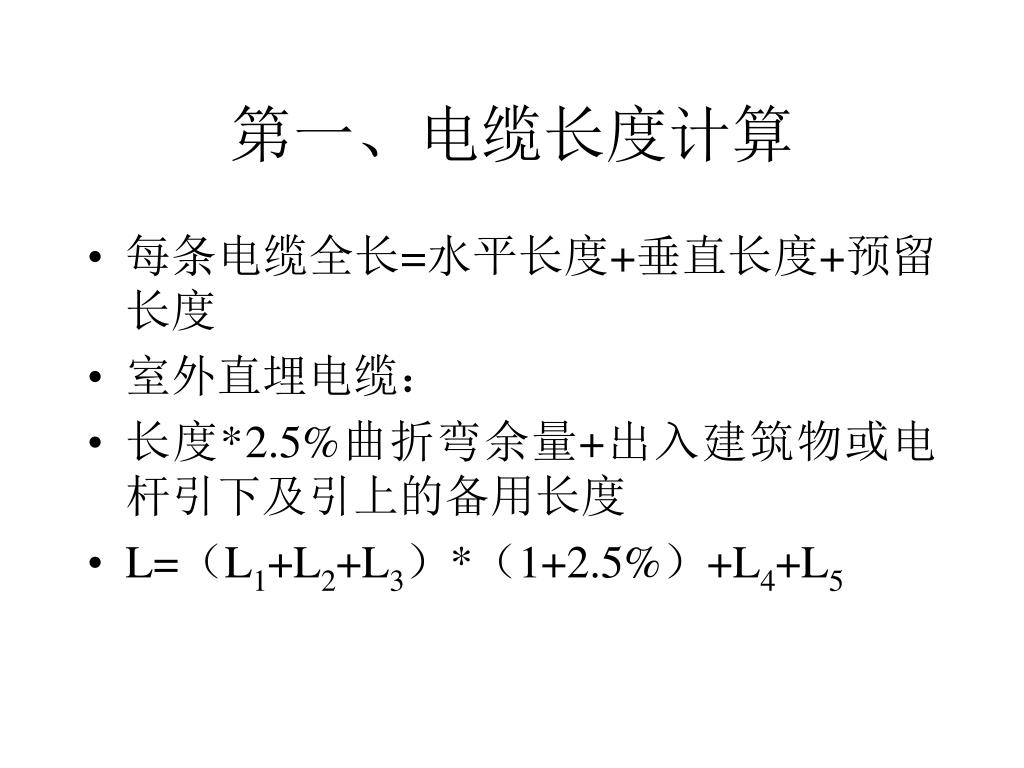

第一、电缆长度计算

  • 每条电缆全长=水平长度+垂直长度+预留长度

  • 室外直埋电缆:

  • 长度*2.5%曲折弯余量+出入建筑物或电杆引下及引上的备用长度

  • L=(L1+L2+L3)*(1+2.5%)+L4+L5


4721764

  • L:电缆总长()

  • L1 电缆水平长度(m)

  • L2 电缆垂直长度(m)

  • L3 电缆预留长度(m)

  • 1+2.5% 曲折弯余量系数

  • L4 进入建筑物长度(m)(规则规定最小2米)

  • L5 电杆引下及引上的备用长度

  • 电缆预留长度应根据两端所连接的设备而定。


4721764

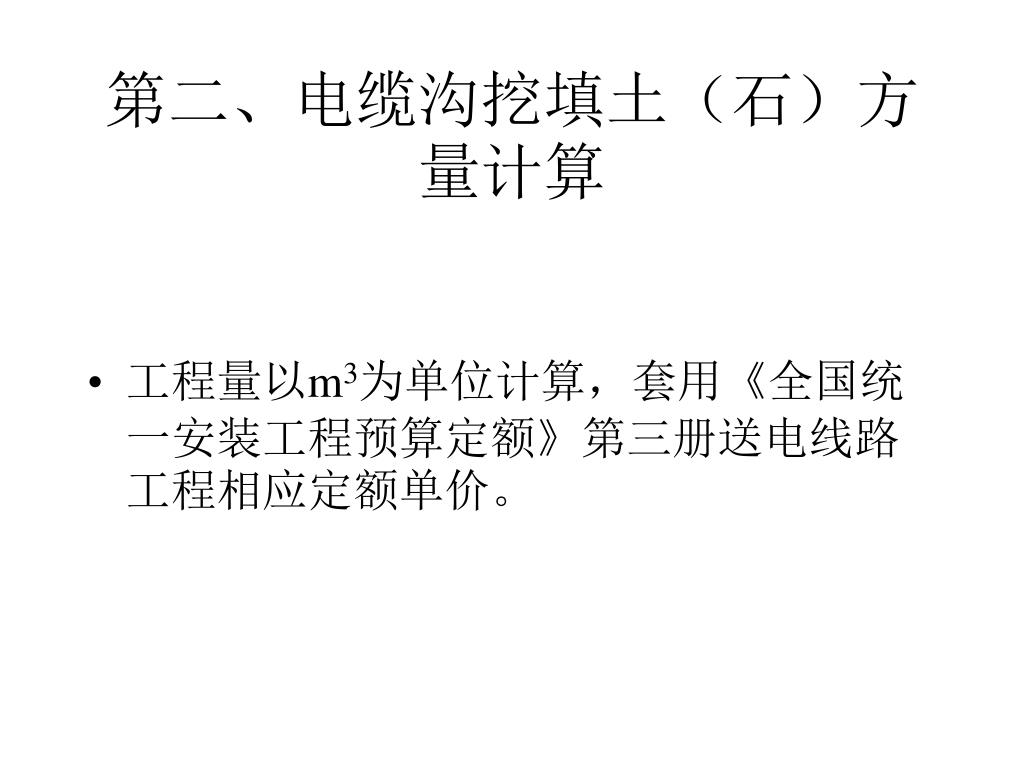

第二、电缆沟挖填土(石)方量计算

  • 工程量以m3为单位计算,套用《全国统一安装工程预算定额》第三册送电线路工程相应定额单价。


4721764

说明:A、两根以内的电缆沟,上口宽系按 600mm,

下口宽度为400 mm,深度按900 mm计算。

B、每增加一根电缆,其宽度增加170 mm。

C、如设计埋深超过900 mm时,多挖土方量

另行计算。


4721764

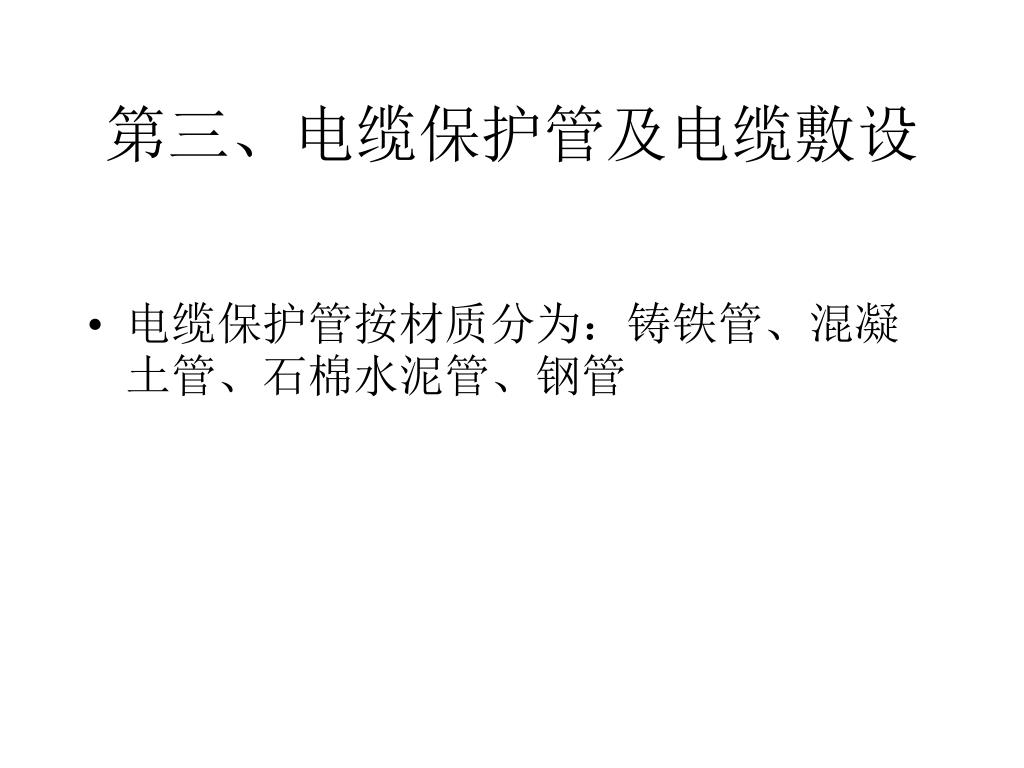

第三、电缆保护管及电缆敷设

  • 电缆保护管按材质分为:铸铁管、混凝土管、石棉水泥管、钢管


4721764

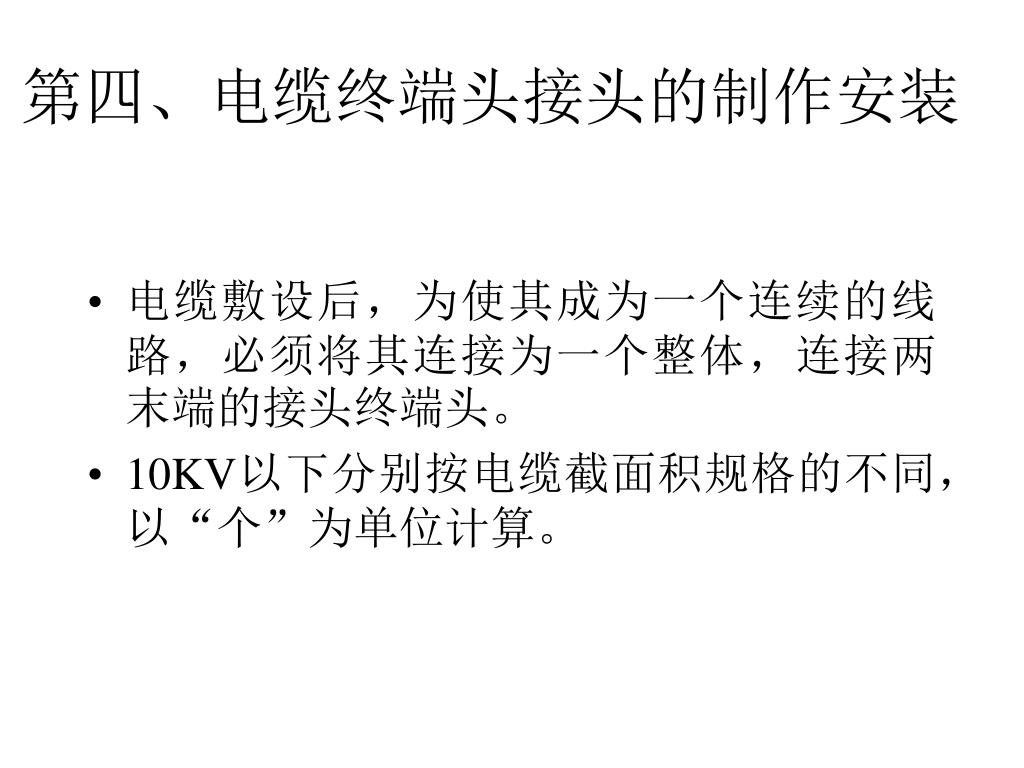

第四、电缆终端头接头的制作安装

  • 电缆敷设后,为使其成为一个连续的线路,必须将其连接为一个整体,连接两末端的接头终端头。

  • 10KV以下分别按电缆截面积规格的不同,以“个”为单位计算。


4721764

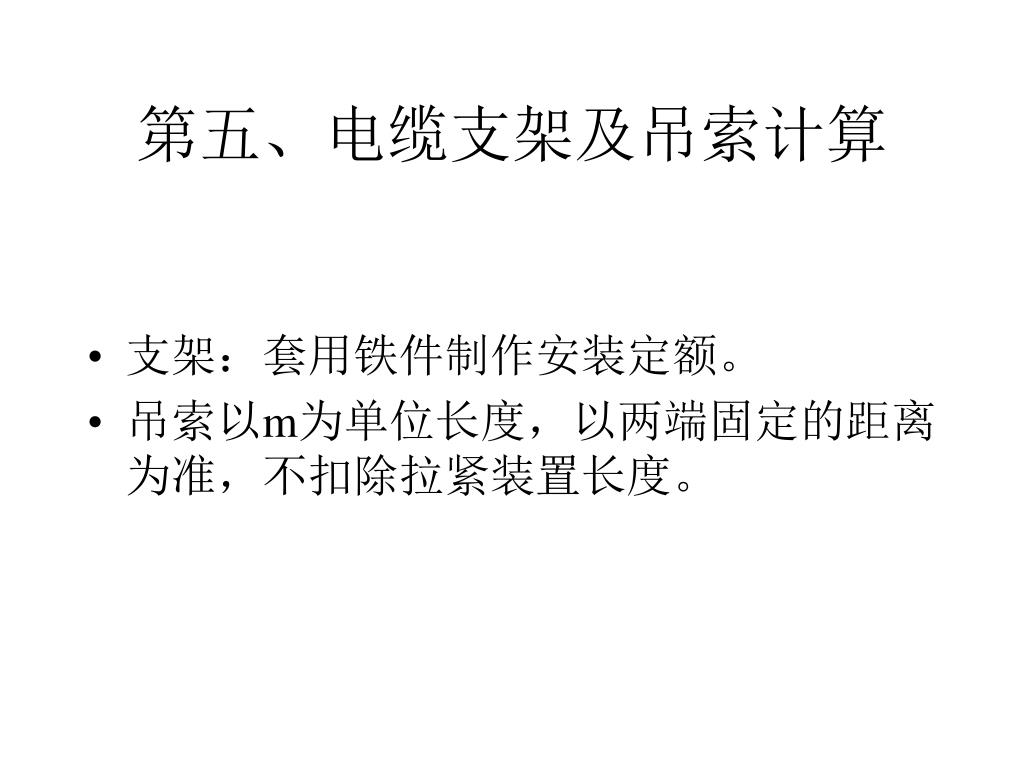

第五、电缆支架及吊索计算

  • 支架:套用铁件制作安装定额。

  • 吊索以m为单位长度,以两端固定的距离为准,不扣除拉紧装置长度。
