Presentation Transcript


5955273

交叉开发环境的建立


5955273

目的

  • 理解嵌入式应用程序交叉开发的概念;

  • 掌握嵌入式应用程序交叉开发环境的建立过程;

  • 掌握宿主机与目标机之间的连接方式;

  • 掌握应用程序输出及观察这些输出信息的方法。


5955273

交叉开发环境

【宿主机】运行Windows的PC

【目标板】开发时使用宿主机上的交叉编译、汇编及连接工具形成可执行的二进制代码,(这种可执行代码并不能在宿主机上执行,而只能在目标板上执行。)然后把可执行文件下载到目标机上运行。


5955273

主要内容

SH3-7709S开发板介绍

开发板与主机的连接

实验的构建与运行


Sh7709s

SH7709S开发板介绍

  开发板采用瑞萨公司的SH3系列单片机SH7709S,性能优秀, 主要应用于各种嵌入式课程教学实验或培训中。开发板引出了CPU所有的信号,也可以用于开发或小批量的生产该单片机相应产品时的样机制作。


Sh7709s1

SH7709S开发板介绍

CPU:SH7709S

串口

复位开关

电源接口

主FLASH

RAM

CPU状态指示


Sh7709s2

SH7709S开发板介绍

开发板组成示意图


5955273

监控程序

监控程序运行需要64KB的ROM和64KB的RAM

监控ROM区是h'00000000 -h'0000FFFF,

监控RAM区是h'0DFF0000 - h'0DFFFFFF,


5955273

复位开关

板上有两个复位开关,S2和S3,S2控制单片机的复位(reset)信号,在用户reset单片机或连接到仿真器时使用,S3控制NMI信号,可以中断由监控程序启动的用户程序。


5955273

主要内容

SH3-7709S开发板介绍

开发板与主机的连接

实验的构建与运行


5955273

开发板与主机的连接

1.设置拨码开关S1状态


5955273

开发板与主机的连接

2、跳线设置

JP1接2-3, JP3接1-2


5955273

开发板与主机的连接

3、建立物理连接

利用串口线连接开发板与主机上的串口(RS232接口一般不支持热插拔,请在断电后插拔串口线)


5955273

开发板与主机的连接

4、逻辑连接

启动Windows自带的超级终端


5955273

开发板与主机的连接

5、给开发板上电


5955273

主要内容

SH3-7709S开发板介绍

开发板与主机的连接

实验的构建与运行


5955273

实验的构建与运行

1、拷贝工作区文件夹uCOSII到硬盘

2、启动集成开发工具HEW

选择“Cancel”


5955273

实验的构建与运行-打开工作区

3、进入主界面后,选择菜单[File--->Open Workspace]


5955273

实验的构建与运行-打开项目

4、选择uCOSII.hws后,工作区uCOSII被打开


5955273

实验的构建与运行

文件main.c即为我们的内核实验代码


5955273

实验的构建与运行-构建项目

5、构建项目,选择菜单[Buil---> Build All]


5955273

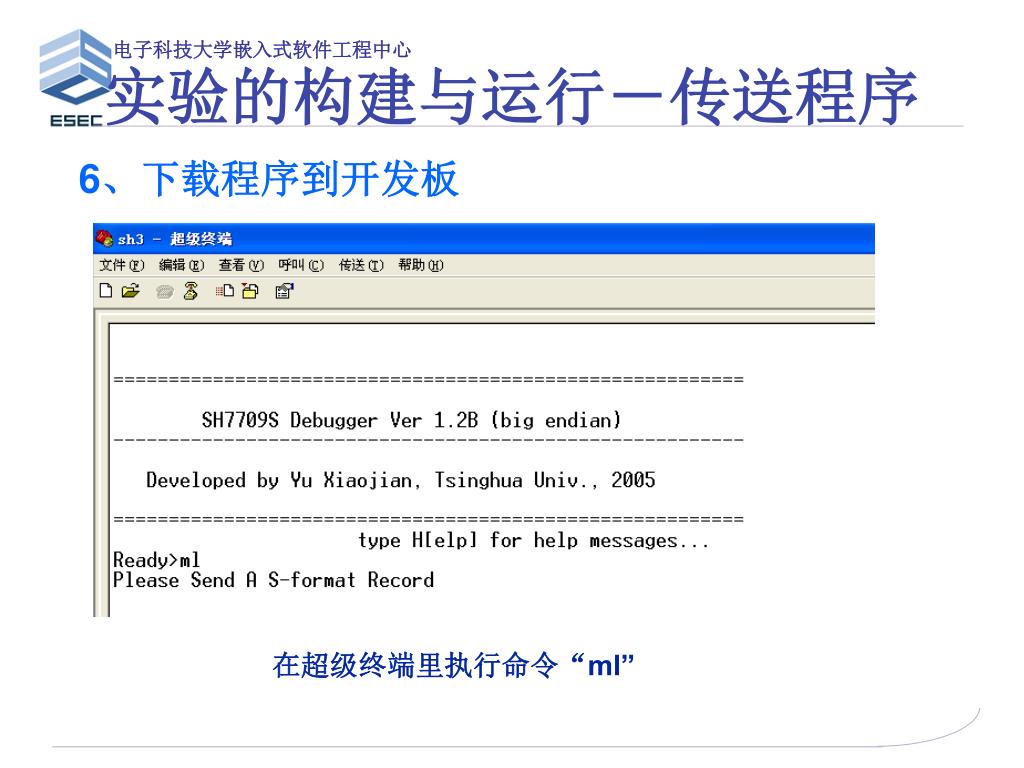

实验的构建与运行-传送程序

6、下载程序到开发板

在超级终端里执行命令“ml”


5955273

实验的构建与运行-传送程序

在超级终端的菜单栏中选择“传送-发送文本文件”


5955273

实验的构建与运行-传送程序

出现“Transfer complete”字样后,表示uCOSII.mot传送完毕


5955273

实验的构建与运行-执行程序

7、执行程序

输入命令“g 0c010000”后,实验开始运行
