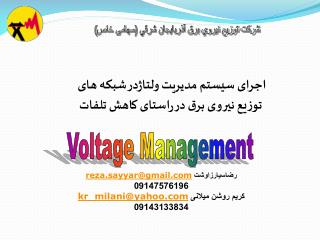

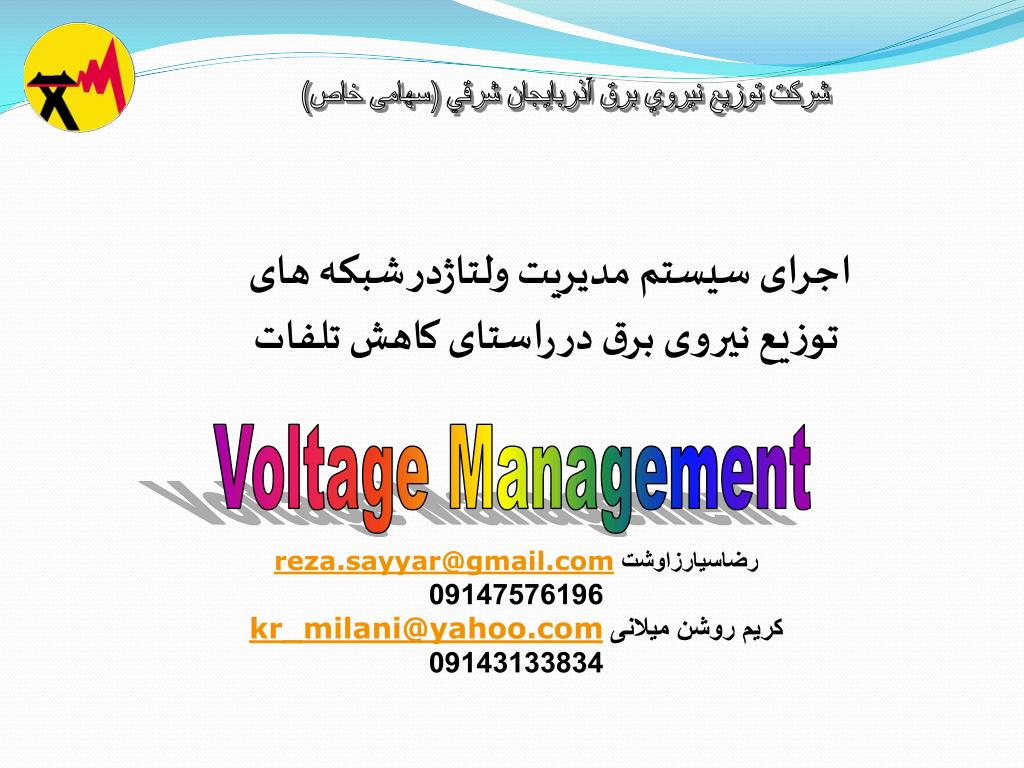

1. شركت توزيع نيروي برق آذربايجان شرقي (سهامی خاص) اجرای سيستم مديريت ولتاژدر شبکه های توزيع نيروی برق در راستای کاهش تلفات Voltage Management رضاسیارزاوشت reza.sayyar@gmail.com 09147576196 کریم روشن میلانی kr_milani@yahoo.com 09143133834

2. فهرست مطالب • مقدمه و تاريخچه • معرفی دستگاههای VR تک فاز و سه فاز • معرفی نرم افزار VR • تشريح فرآيند مديريت ولتاژ درشبکه های توزيع برق در راستای کاهش تلفات • تشريح نتايج اجرای ميدانی مديريت ولتاژ در شهرستان مرندوسطح شركت • نتيجه گيری

3. دستگاه VR تک فاز دستگاه VR سه فاز

4. نرم نرم افزار تحت ويندوز VR

5. ايده مديريت ولتاژدرراستاي كاهش تلفات • يكي از آسان ترين و سريع‌ترين روش‌ برای تشخيص ضعف ولتا‍‍‍ ژ شبكه‌هاي فشار ضعيف اندازه‌گيري مستقيم بر اساس اعلام و گزارشات رسيده از مشتركين است. شناسائی و ارائه راهکار مناسب برای رفع نقاط داراي افت ولتاژ غير مجاز بر مبناي اين روش كار به شرح دستورالعمل ذيل مي‌باشد كه اين فرآيند را اصصلاحاًٌ «مديريت ولتاژ» مي‌نامند. دراولويت قرار دادن اصلاح ” افت ولتاژ“ در کليه نقاط يک منطقه ،بهينــــه ترين روش اثبات شده برای رسيدن به حداقل ”درصـدتلفات” آن منطقه می باشد برابر اعلام شركت زيمنس: ”وقتی که ولتاژ در بــازه مجــاز باشد تلفات، بهینه است“

6. لزوم اجرای سيستم مديريت ولتاژ • معايب روش سنتی آگاهی از ضعف ولتاژ • عدم دستيابي به اطلاعات کافی و دقيق ( احتمال زياد خطا) • عدم پاسخگويی سريع و صحيح • هزينه های بالا • مزايای روش جديد آگاهی از ضعف ولتاژ عمليات کنترل،اندازه گيری و نظارت ولتاژ قبل از رسيدن آن به حد زير استاندارد بصورت نهادينه و مستمرصورت می گيرد

7. نحوهنصب VRتک فاز و سه فاز نصب دستگاه اندازه گيری و ثبت ولتاژ سه فاز نصب دستگاه پرتابل اندازه گيری و ثبت ولتاژ تکفاز

10. تهيه نقشه پست مورد مطالعه از مكانيزاسيون

11. C=3*50mm2 A NYY,L=50m نقاط گره اندازه گيري شده B C=3*35mm2 HDCW,L=50m D C=3*70mm2 NYY,L=50m C C=1*16mm2 C=3*25mm2 HDCW,L=40m HDCW,L=100m مسير فيدر فشار ضعيف بطرف مشترك مورد نظر با نصب ثبات ولتاژ F E نقاط نمونه نصب دستگاه VR : F,E,D,C,B,A

12. قبل از اصلاح بعد از اصلاح منحني پروفيل در طول مسير شبكه فشار ضعيف كمترين ميزان ولتاژ ولتاژ نامي 245 بيشترين ولتاژ مجاز 235 A =227 B =225 225 C ولتاژ ثانويه 215 C D =213 E F D 205 =203 E =200 F =198 195 0 50 120 340 170 270 310 طول فيدر

13. نتايج مطالعات ميداني در مرند

14. عملكرد نصب VRدرنواحي تابعه شركت توزيع برق استان آذربايجان شرقي در سال 1389

15. منحني ولتاژروستاي شوردرق قبل از تعادل بار

16. منحني ولتاژروستاي شوردرق بعداز تعادل بار

17. منحني ولتاژروستاي قراجه محمد قبل ازتعويض مقطع هاديها

18. منحني ولتاژروستاي قراجه محمد بعداز ازتعويض مقطع هاديها

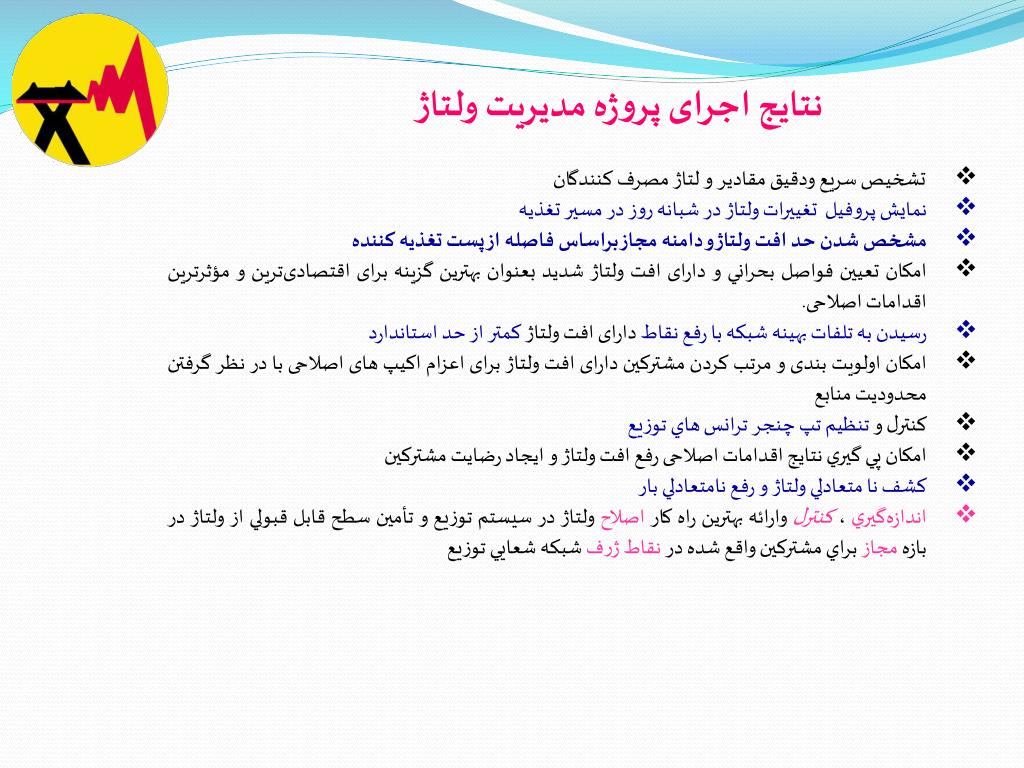

19. نتايج اجرای پروژه مديريت ولتاژ • تشخیص سریع ودقیق مقادیر و لتاژ مصرف کنندگان • نمایش پروفیل تغییرات ولتاژ در شبانه روز در مسیر تغذیه • مشخص شدن حد افت ولتاژ و دامنه مجاز براساس فاصله از پست تغذیه کننده • امکان تعیين فواصل بحراني و دارای افت ولتاژ شدید بعنوان بهترین گزینه برای اقتصادی‌ترین و مؤثرترین اقدامات اصلاحی. • رسیدن به تلفات بهینه شبکه با رفع نقاط دارای افت ولتاژ کمتر از حد استاندارد • امکان اولویت بندی و مرتب کردن مشترکین دارای افت ولتاژ برای اعزام اکیپ های اصلاحی با در نظر گرفتن محدودیت منابع • کنترل و تنظیم تپ چنجر ترانس هاي توزيع • امکان پي گيري نتايج اقدامات اصلاحی رفع افت ولتاژ و ايجاد رضايت مشتركين • كشف نا متعادلي ولتاژ و رفع نامتعادلي بار • اندازه‌گيري ، كنترل وارائه بهترین راه کار اصلاح ولتاژ در سيستم توزيع و تأمين سطح قابل قبولي از ولتاژ در بازه مجاز براي مشتركين واقع شده در نقاط ژرف شبكه شعايي توزيع

24. با تشكر
