Presentation Transcript

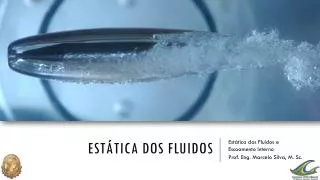

  1. Estática dos fluidos Estática dos Fluidos e Escoamento Interno Prof. Eng. Marcelo Silva, M. Sc.

  2. introdução Prof. Marcelo Silva, M. Sc.

  3. A Pressão em um ponto Prof. Marcelo Silva, M. Sc.

  4. Princípio de pascal Prof. Marcelo Silva, M. Sc.

  5. Aplicação do princípio do pascal Prof. Marcelo Silva, M. Sc.

  6. O gradiente da pressão Prof. Marcelo Silva, M. Sc.

  7. Mas... Prof. Marcelo Silva, M. Sc.

  8. A Pressão e a profundidade Prof. Marcelo Silva, M. Sc.

  9. Pressão absoluta e manométrica Prof. Marcelo Silva, M. Sc.

  10. importante Prof. Marcelo Silva, M. Sc.

  11. Exemplo 01 Prof. Marcelo Silva, M. Sc.

  12. Exemplo 02 Prof. Marcelo Silva, M. Sc.

  13. Exemplo 03 Prof. Marcelo Silva, M. Sc.

  14. Exemplo 04 Prof. Marcelo Silva, M. Sc.

  15. Exemplo 05 • A figura mostra o esboço de um tanque cilíndrico, com tampa hemisférica, que contém água e está conectado a uma tubulação invertida. A densidade do líquido aprisionado na parte superior da tubulação é de 0,8 e o resto da tubulação está repleto com água. Sabendo que a pressão indicada no manômetro montada em A é de 60 Kpa, determine: • A) a pressão em B; e • B) a pressão no ponto C. Prof. Marcelo Silva, M. Sc.

  16. Exercício 01 • A figura mostra um manômetro com tubo em U conectado a um tanque fechado que contém ar e água. A pressão do ar na extremidade fechada do manômetro é igual a 1,10 bar (abs). Determine a leitura no outro manômetro se a altura diferencial no manômetro com o tubo em U é igual a 1219 mm. Admita que o valor da pressão atmosférica é o padrão e despreze o efeito peso do ar nas colunas do manômetro. Prof. Marcelo Silva, M. Sc.

  17. Exercício 02 • Considere o arranjo mostrado na figura. Sabendo que a diferença de pressão em B e A é igual a 20 Kpa, determine o peso específico do fluido manométrico. Prof. Marcelo Silva, M. Sc.

  18. Exercício 03 • A figura mostra um manômetro em U conectado a um tanque pressurizado. Sabendo que a pressão do ar contido no tanque é 13,8 KPa, determine a leitura diferencial no manômetro, h. Prof. Marcelo Silva, M. Sc.
