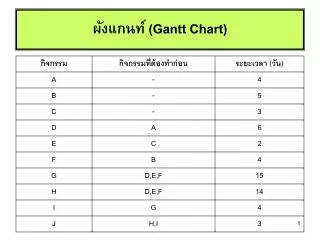

  1. ผังแกนท์ (Gantt Chart)

  2. กิจกรรม A B C D E F G H I J ระยะเวลา(วัน) 5 10 15 20 25 30 35 ผังแกนท์ (Gantt Chart)

  3. 2 A,4 D,6 B,5 F,4 G,15 I,4 J, 3 3 7 1 5 6 8 C,3 E,2 H,14 4 แผนภาพเพิร์ต

  4. แผนภาพเพิร์ต • เส้นที่ 1 A  D  G  I  J = 4+6+15+4+3 = 32 ------- เส้นวิกฤต • เส้นที่ 2 A  D  H  J = 4+6+14+3 = 27 • เส้นที่ 3 B  F  G  I  J = 5+4+15+4+3 = 31 • เส้นที่ 4 B  F  H  J = 5+4+14+3 = 26 • เส้นที่ 5 C  E  G  I  J = 3+2+15+4+3 = 27 • เส้นที่ 6 C  E  H  J = 3+2+14+3 = 22 เส้นทางวิกฤต คือ เส้นทางที่ระยะเวลาของเส้นมากที่สุด

  5. Link to Pert Diagram 1 23 4567,8 9 (Link to Gantt Chart) งาน ระยะเวลาการทำงาน เริ่มหลังจาก (A) การสัมภาษณ์ 2 - (B) การออกแบบสอบถาม 3 A (C) การอ่านรายงานองค์กร 5 B (D) การวิเคราะห์ความต้องการ 1 G, I (E) การนำเสนอตัวต้นแบบ 2 D (F) การสังเกตปฏิกิริยา 5 A (G) แสดงค่าใช้จ่ายและผลลัพธ์ 4 C, F (H) การเตรียมนำเสนอโครงการ 5 D (I) การนำเสนอโครงการ 7 A (J) การดำเนินโครงการ 6 D ตัวอย่าง

  6. (Link to Table) A B C D E F G H I J ตัวอย่าง 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25

  7. การสร้าง Pert Diagram ขั้นตอนที่ 1 A, 2 10 20 (Link to Table)

  8. การสร้าง Pert Diagram ขั้นตอนที่ 2 30 B, 3 A, 2 F, 5 40 10 20 I, 7 50 (Link to Table)

  9. การสร้าง Pert Diagram ขั้นตอนที่ 3 Back C, 5 60 30 B, 3 A, 2 F, 5 40 10 20 I, 7 50 Next (Link to Table)

  10. การสร้าง Pert Diagram ขั้นตอนที่ 4 Back G, 4 C, 5 60 70 30 B, 3 A, 2 F, 5 40 10 20 I, 7 50 Next (Link to Table)

  11. การสร้าง Pert Diagram ขั้นตอนที่ 5 Back D, 1 G, 4 80 C, 5 60 70 30 B, 3 A, 2 F, 5 40 10 20 I, 7 50 Next (Link to Table)

  12. การสร้าง Pert Diagram ขั้นตอนที่ 6 90 Back E, 2 H,5 100 D, 1 G, 4 80 C, 5 60 70 30 B, 3 J, 6 A, 2 F, 5 40 10 110 20 I, 7 50 Next (Link to Table)

  13. การสร้าง Pert Diagram ขั้นตอนที่ 7, 8 E, 2 H,5 100 A, 2 B, 3 D, 1 G, 4 80 C, 5 60 10 70 20 30 F, 5 J, 6 I, 7 (Link to Table)

  14. การสร้าง Pert Diagram ขั้นตอนที่ 9 E, 2 H,5 70 A, 2 B, 3 D, 1 G, 4 60 C, 5 40 10 50 20 30 F, 5 J, 6 I, 7 (Link to Table)

  15. การหาเส้นทางวิกฤติ A-B-C-G-D-E = 2+3+5+4+1+2 = 17 A-B-C-G-D-H = 2+3+5+4+1+5 = 20 A-B-C-G-D-J = 2+3+5+4+1+6 = 21 --- เส้นวิกฤต A-F-G-D-E = 2+5+4+1+2 = 14 A-F-G-D-H = 2+5+4+1+5 = 17 A-F-G-D-J = 2+5+4+1+6 = 16 A-I-D-E = 2+7+1+2 = 12 A-I-D-H = 2+7+1+5 = 15 A-I-D-J = 2+7+1+6 = 16

  16. แบบฝึกหัดข้อ 1 จากตารางกิจกรรมนี้ 3.1. ให้สร้างแผนภูมิแกนต์ (Gant Charts) 3.2. ให้สร้างข่ายงานเพิร์ต (PERT) 3.3. โครงการนี้ใช้เวลาในการดำเนินงานกี่วัน 3.4. เส้นทางวิกฤตคือเส้นทางใด ประกอบไปด้วยกิจกรรมใดบ้าง

  17. แบบฝึกหัดข้อ 2 จากตารางกิจกรรมนี้ 3.1. ให้สร้างแผนภูมิแกนต์ (Gant Charts) 3.2. ให้สร้างข่ายงานเพิร์ต (PERT) 3.3. โครงการนี้ใช้เวลาในการดำเนินงานกี่วัน 3.4. เส้นทางวิกฤตคือเส้นทางใด ประกอบไปด้วยกิจกรรมใดบ้าง
