  1. Применяемые системы Чиллеры и фанкойлы Новая продукция 2005 – 2006 год.

  2. Чиллеры и Фанкойлы Применяемые системы • Новая продукция:2005 – 2006 год. • Бесступенчатое управление мощностью чиллеров с винтовыми компрессорами • Фанкойлы канального типа ‘FWB’ • Мини-чиллеры с двигателем инверторного типа для применения в жилых помещениях (R-410A) • Сверхмощные чиллеры с водяным охлаждением (специальная процедура запросов)

  3. Чиллер с одновинтовым компрессором Бесступенчатое регулирование мощности Предыстория Тип- F Тип-G Тип- G бесступенчатый 2000 2003 2005 время Результаты увеличение COP 5% до 10% Прочность, надежность=Прочность, надежность Производительность=Производительность Размеры=Размеры Ограниченное управление≠Расширенные возможности (ступенчатое)управления (бесступенчатое) Октябрь 2005год

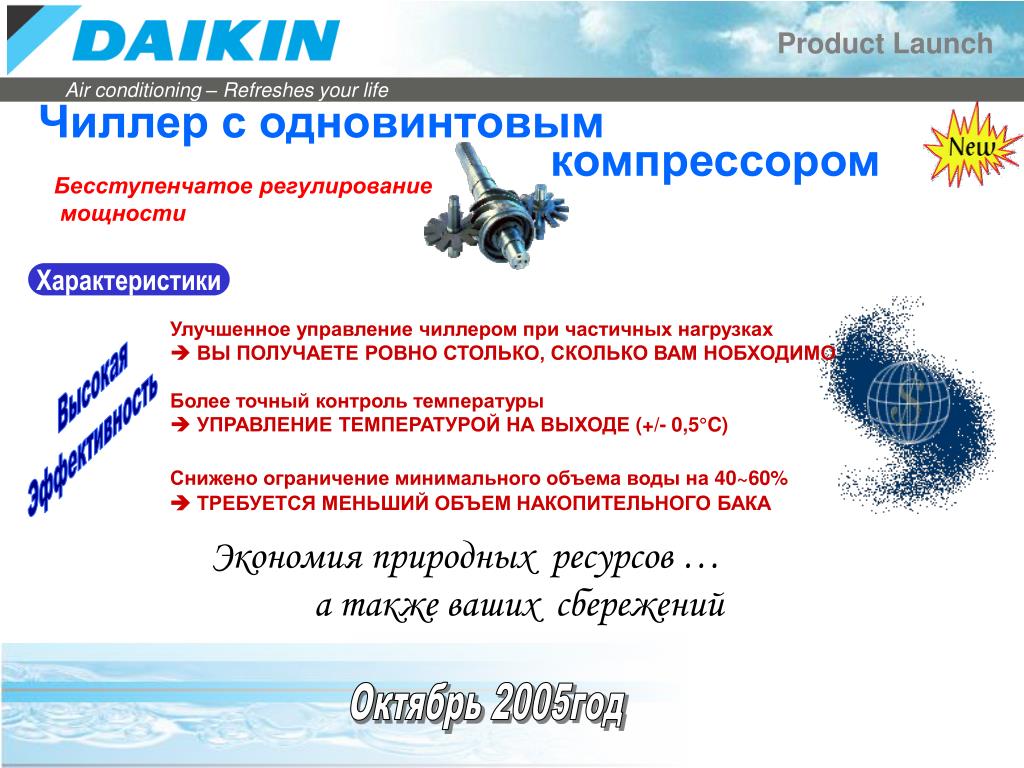

  4. Чиллер с одновинтовым компрессором Бесступенчатое регулирование мощности Характеристики Высокая Эффективность • Улучшенное управление чиллером при частичных нагрузках • ВЫ ПОЛУЧАЕТЕ РОВНО СТОЛЬКО, СКОЛЬКО ВАМ НОБХОДИМО • Более точный контроль температуры • УПРАВЛЕНИЕ ТЕМПЕРАТУРОЙ НА ВЫХОДЕ (+/- 0,5°C) • Снижено ограничение минимального объема воды на 40~60% •  ТРЕБУЕТСЯ МЕНЬШИЙ ОБЪЕМ НАКОПИТЕЛЬНОГО БАКА Экономия природных ресурсов … а также ваших сбережений Октябрь 2005год

  5. Чиллер с одновинтовым компрессором Бесступенчатое регулирование мощности Характеристики Компрессор со встроенным контроллером мощности от 15 ~ до 100% с помощью бесступенчатого золотникового клапана и регулируемого объема Нагрузка чиллера Нагрузка чиллера 100% 100% 30% Положение запуска Положение запуска 15% 12% 12% потребность потребность Двухконтурный Одноконтурный Октябрь 2005 год

  6. Чиллер с одновинтовым компрессором Бесступенчатое регулирование мощности 120 200 40 50 60 70 80 90 100 140 160 180 EUWA MZY EWAP MBYNN С воздушным охлаждением 540 110 140 160 200 280 340 400 460 EUWA KBXY EWAD MBYNN * * * 120 150 170 240 300 340 ER MZY ERAP MBYNN 110 150 170 С водяным охлаждением EUW MAXY EWWD MBYNN 540 120 180 240 280 360 440 500 520 EUWL MXY EWLD MBYNN 540 120 170 240 260 340 400 480 500 * Available on SPN-base

  7. Чиллеры и Фанкойлы Применяемые системы • Новая продукция:2005 – 2006 год. • Бесступенчатое управление мощностью чиллеров с винтовыми компрессорами • Фанкойлы канального типа ‘FWB’ • Мини-чиллеры с двигателем инверторного типа для применения в жилых помещениях (R-410A) • Сверхмощные чиллеры с водяным охлаждением (специальная процедура запросов)

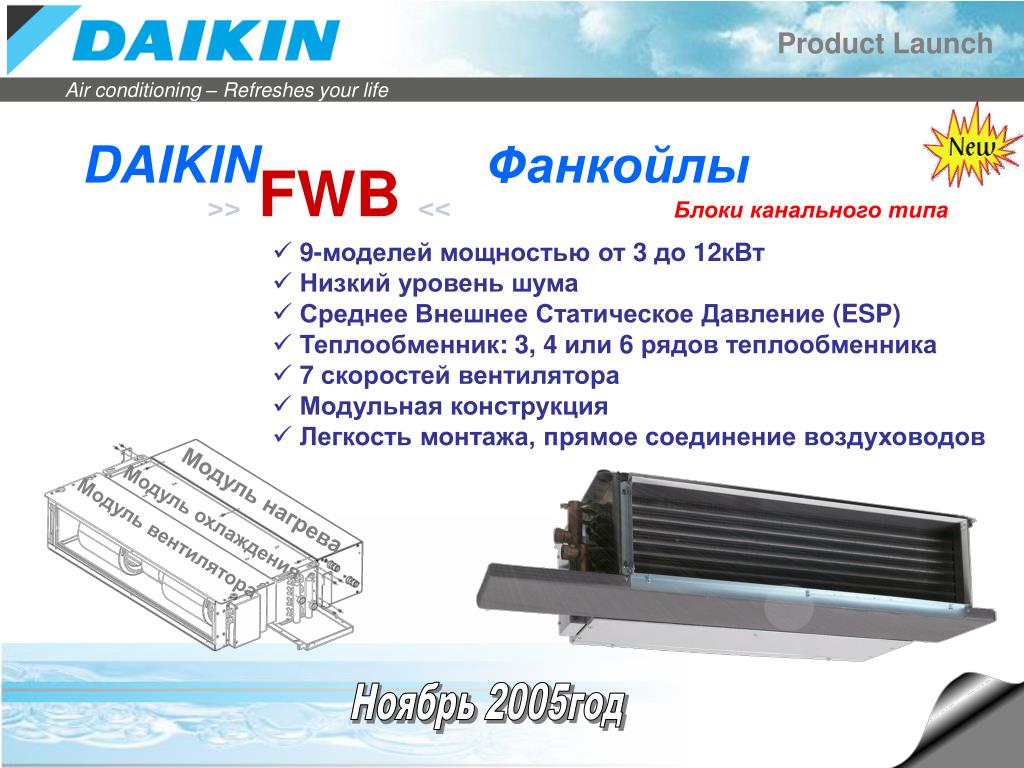

  8. Модуль нагрева Модуль охлаждения Модуль вентилятора DAIKIN Фанкойлы >>FWB<< Блоки канального типа • 9-моделей мощностью от 3 до 12кВт • Низкий уровень шума • Среднее Внешнее Статическое Давление (ESP) • Теплообменник: 3, 4 или 6 рядов теплообменника • 7 скоростей вентилятора • Модульная конструкция • Легкость монтажа,прямое соединение воздуховодов Ноябрь 2005год

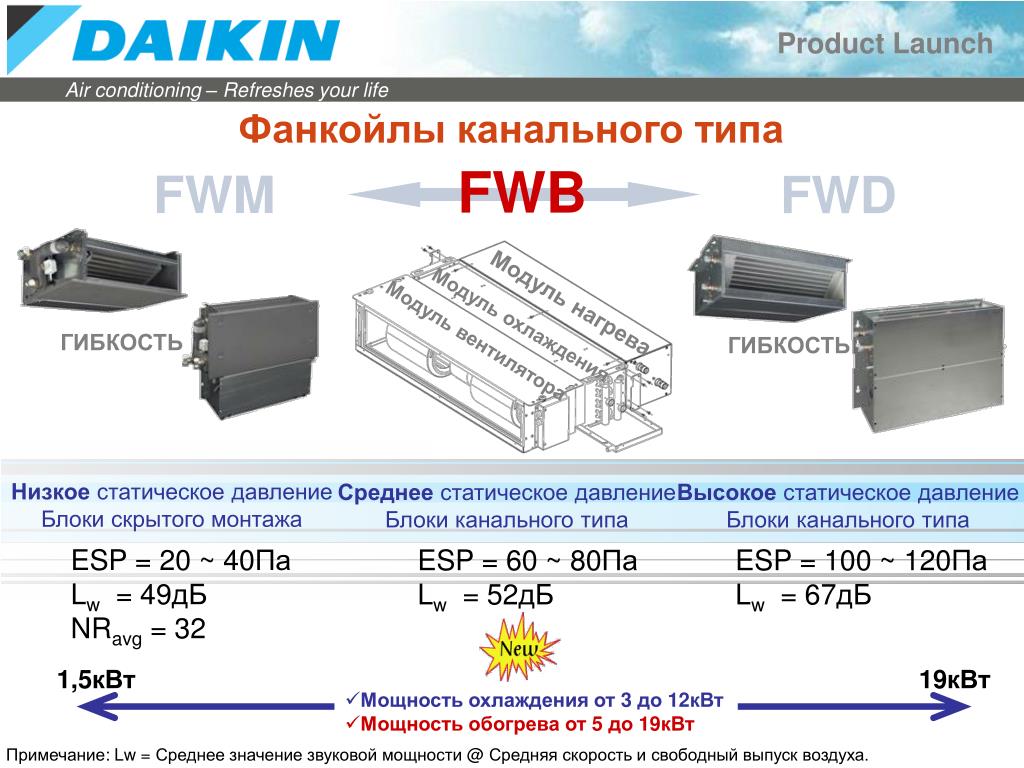

  9. Модуль нагрева Модуль охлаждения Модуль вентилятора Фанкойлы канального типа FWB FWM FWD ГИБКОСТЬ ГИБКОСТЬ Низкоестатическое давление Блоки скрытого монтажа Среднеестатическое давление Блоки канального типа Высокоестатическое давление Блоки канального типа ESP = 20 ~ 40Па Lw = 49дБ NRavg = 32 ESP = 60 ~ 80Па Lw = 52дБ ESP = 100 ~ 120Па Lw = 67дБ 1,5кВт 19кВт • Мощность охлаждения от 3 до 12кВт • Мощность обогрева от 5 до 19кВт Примечание: Lw = Среднее значение звуковой мощности @ Средняя скорость и свободный выпуск воздуха.

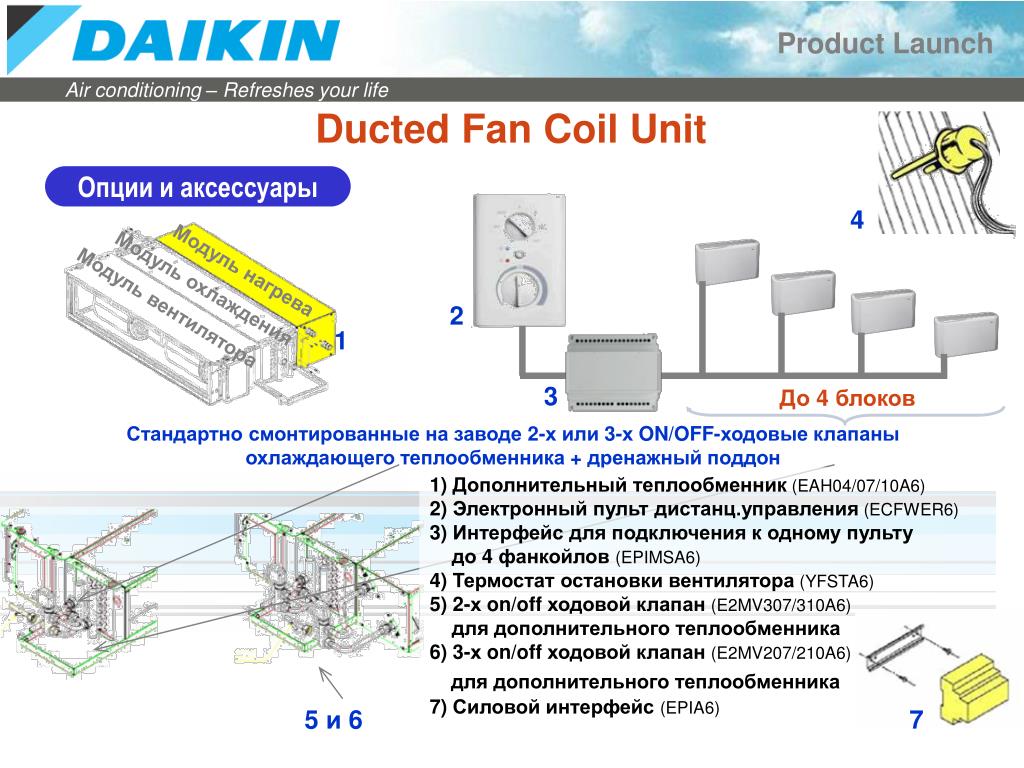

  10. Ducted Fan Coil Unit Опции и аксессуары 4 Модуль нагрева Модуль охлаждения Модуль вентилятора 2 1 3 До 4 блоков Стандартно смонтированные на заводе 2-х или 3-х ON/OFF-ходовые клапаны охлаждающего теплообменника + дренажный поддон 1) Дополнительный теплообменник(EAH04/07/10A6) 2) Электронный пульт дистанц.управления(ECFWER6) 3) Интерфейс для подключения к одному пульту до 4 фанкойлов (EPIMSA6) 4) Термостат остановки вентилятора(YFSTA6) 5) 2-х on/off ходовой клапан (E2MV307/310A6) для дополнительного теплообменника 6)3-х on/off ходовой клапан (E2MV207/210A6) для дополнительного теплообменника 7) Силовойинтерфейс(EPIA6) 5 и 6 7

  11. Чиллеры и Фанкойлы Применяемые системы • Новая продукция:2005 – 2006 год. • Бесступенчатое управление мощностью чиллеров с винтовыми компрессорами • Фанкойлы канального типа ‘FWB’ • Мини-чиллеры с двигателем инверторного типа для применения в жилых помещениях (R-410A) • Сверхмощные чиллеры с водяным охлаждением (специальная процедура запросов)

  12. БытовыеМини-чиллеры С инверторным управлением • 3-модели: 5,6 и 7,1кВт • Высокопроизводительны • Тепловой насос • Воздушного охлаждения • Хладагент R-410A • Синверторным управлением • Встроенная гидравлика • Охлаждаемая вода 4-20oC • Нагреваемая вода 30-55oC  Удобство применения в комбинации с: - Фанкойлами - Системой обогрева пола - …  Альтернатива: бассейны, применение для технологических процессов с небольшим потреблением холода INVERTER CONTROLLED Март 2006год

  13. Чиллеры и фанкойлы Применяемые системы • Новая продукция:2005 – 2006 год. • Бесступенчатое управление мощностью чиллеров с винтовыми компрессорами • Фанкойлы канального типа ‘FWB’ • Мини-чиллеры с двигателем инверторного типа для применения в жилых помещениях (R-410A) • Сверхмощные чиллеры с водяным охлаждением (специальная процедура запросов)

  14. Испания Telefonica, главный офис в Мадриде • Требования: • Главный офис расположен на участке, • площадью 1,5км2 • На 200000м2работают14000 человек • Приоритеты: эффективность и контроль • 4 стадии, длительностьработ более 2-хлет • Решение: • Высокопроизводительные чиллеры с водяным охлаждением • Высокий COP>5 • Системы VRV для зон более точного контроля • Дистанционный мониторинг 24часа/день • Тестирование на заводе в присутствии заказчика Общая мощность охлажд. = 27МВт

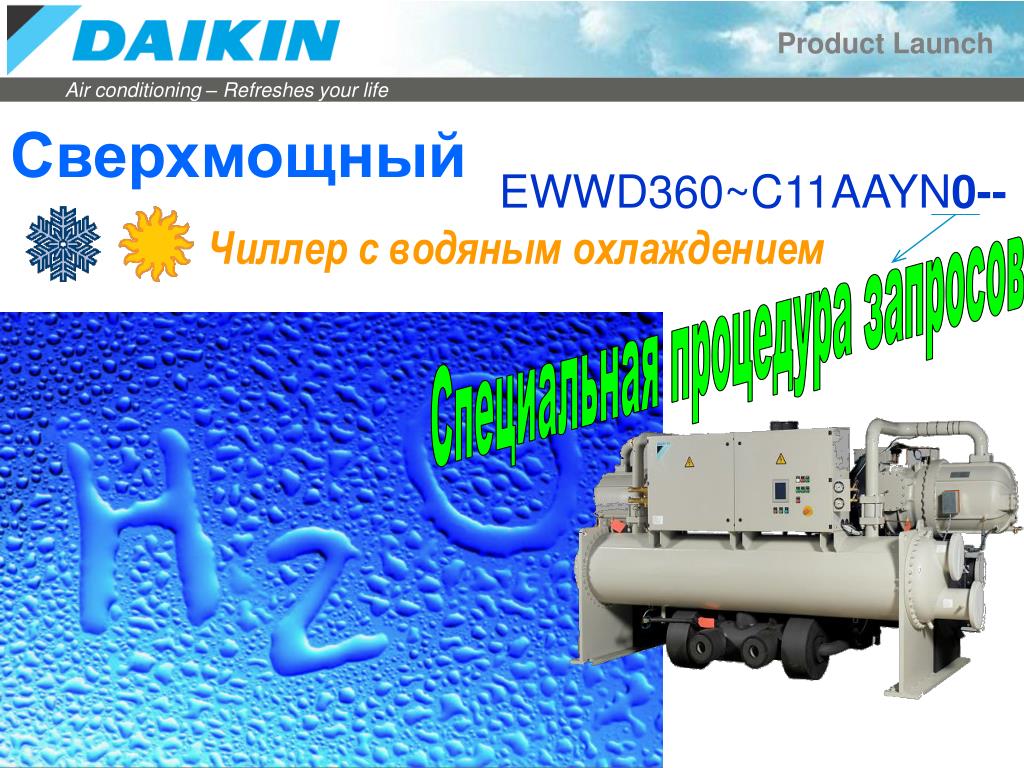

  15. Сверхмощный EWWD360~C11AAYN0-- Специальная процедура запросов Чиллер с водяным охлаждением

  16. Сверхмощные чиллеры с водяным охлаждением • Увеличен диапазон мощности от 358 до 1097кВт • Высокий COP > 5,2 • По уровню энергопотребления относятся к классу- A Предварительная информация

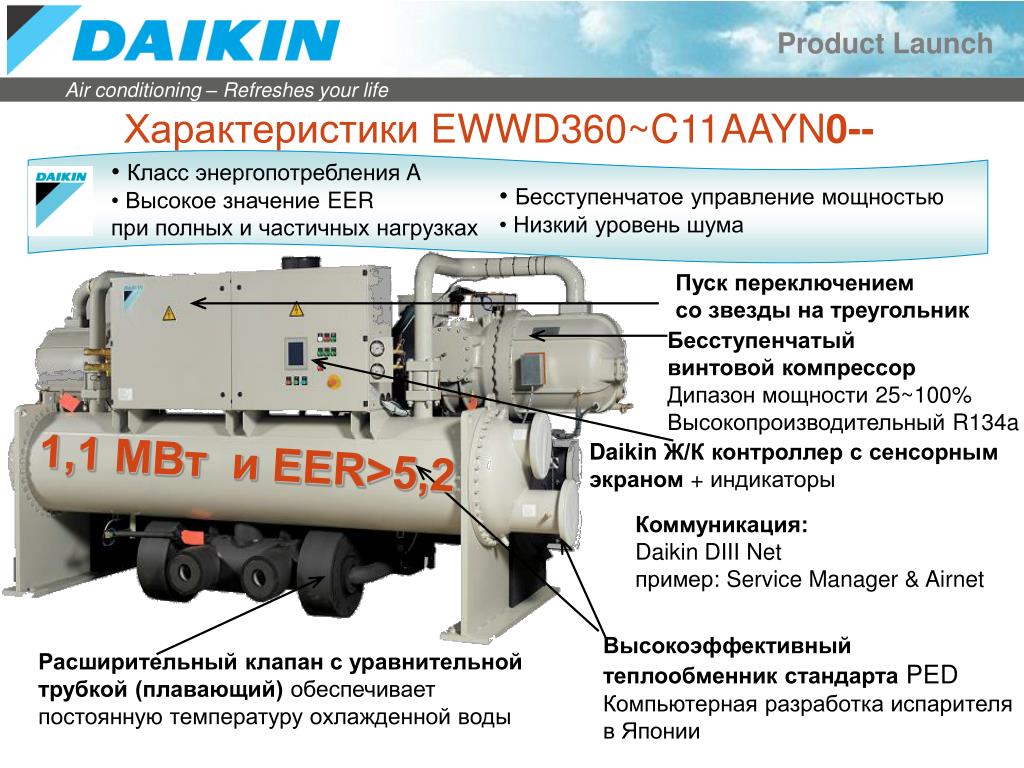

  17. Характеристики EWWD360~C11AAYN0-- • Класс энергопотребления A • Высокое значение EER • при полных и частичных нагрузках • Бесступенчатое управление мощностью • Низкий уровень шума Пуск переключением со звезды на треугольник Бесступенчатый винтовой компрессор Дипазон мощности 25~100% Высокопроизводительный R134a 1,1 МВти EER>5,2 DaikinЖ/К контроллер с сенсорным экраном + индикаторы Коммуникация: Daikin DIII Net пример: Service Manager & Airnet Высокоэффективный теплообменник стандарта PED Компьютерная разработкаиспарителя в Японии Расширительный клапан с уравнительной трубкой (плавающий) обеспечивает постоянную температуру охлажденной воды

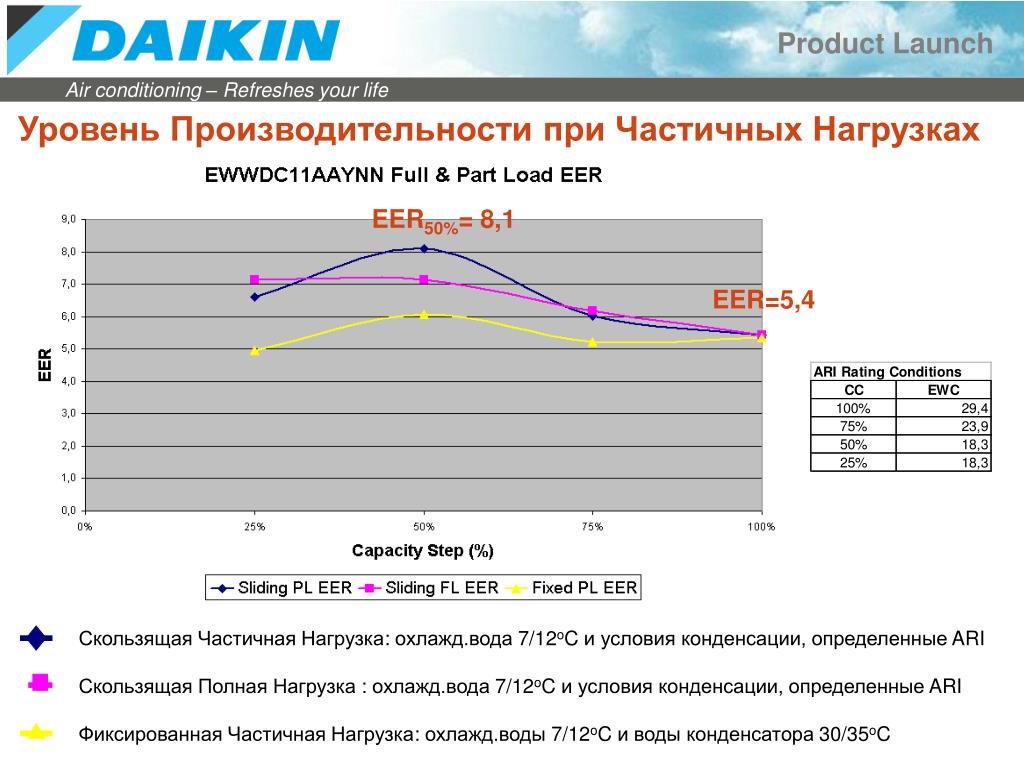

  18. EER50%= 8,1 EER=5,4 УровеньПроизводительностипри Частичных Нагрузках Скользящая Частичная Нагрузка: охлажд.вода 7/12oC и условия конденсации, определенные ARI Скользящая Полная Нагрузка : охлажд.вода 7/12oC и условия конденсации, определенные ARI Фиксированная Частичная Нагрузка: охлажд.воды 7/12oC иводы конденсатора 30/35oC

  19. Daikin – поставщик абсолютных решений Спасибо за внимание!
