碎矿与磨矿

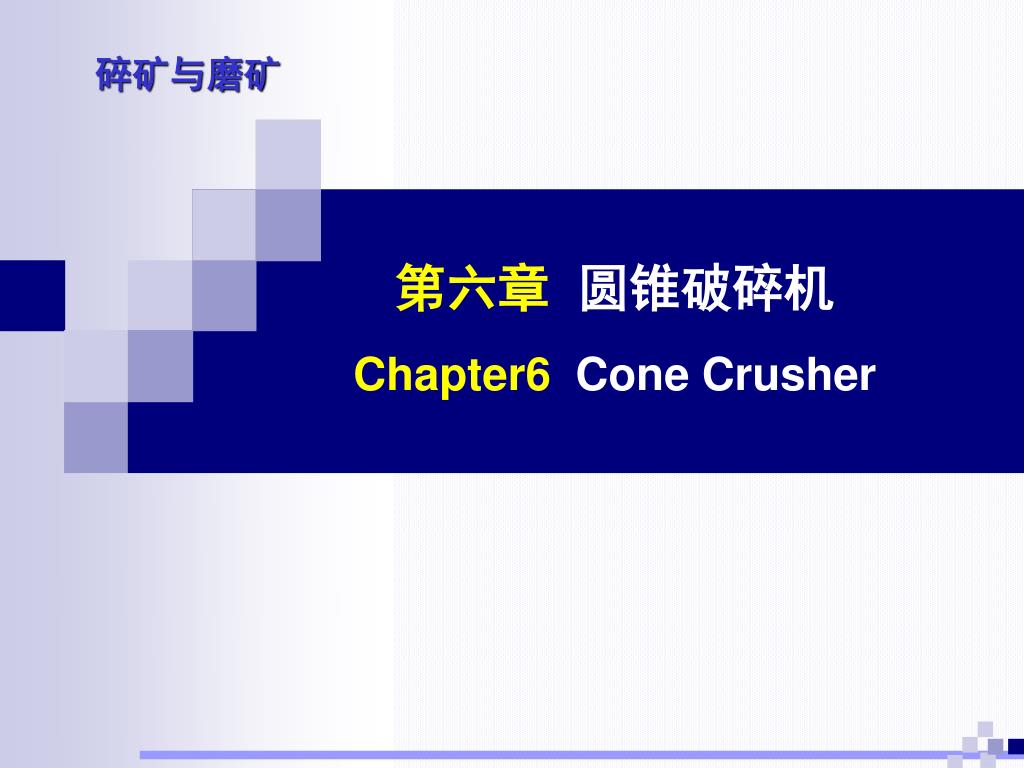

第六章 圆锥破碎机

Chapter6 Cone Crusher

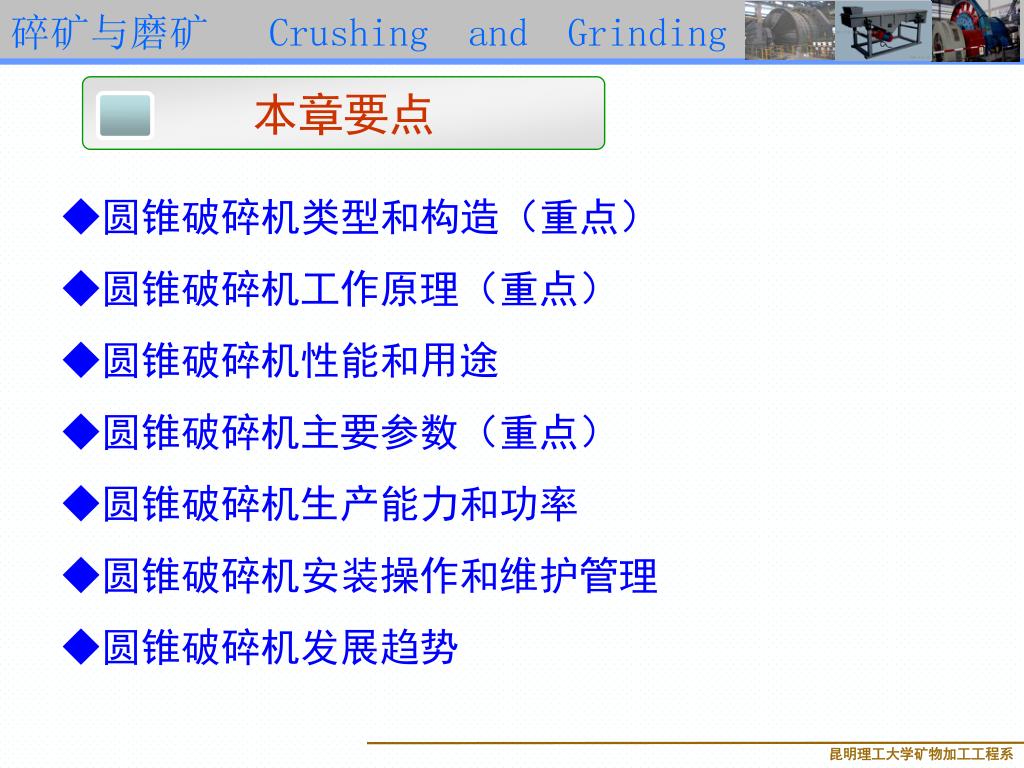

本章要点

◆圆锥破碎机类型和构造(重点)

◆圆锥破碎机工作原理(重点)

◆圆锥破碎机性能和用途

◆圆锥破碎机主要参数(重点)

◆圆锥破碎机生产能力和功率

◆圆锥破碎机安装操作和维护管理

◆圆锥破碎机发展趋势



6-1

圆锥碎矿机的类型和构造

按使用范围分类

◆粗碎(旋回型)

◆中碎、细碎(菌型)

规格型号

◆旋回:PX给矿口宽/排矿口宽

◆圆锥:PY(B、Z、D)/动锥直径


一、旋回破碎机

1、中心排矿旋回碎矿机(P74图3-1-1)

--主要部件

◆定锥+动锥—破碎腔

◆主轴—悬挂动锥

◆大、小齿轮-伞齿轮

◆传动系统-电动机、减速机、传动轴

◆调整装置

◆保险装置

◆润滑系统



1、中心排矿旋回破碎机

◆调整装置

◇通过主轴上端的锥形螺帽进行调整,锥形螺帽顺转或反转,使主轴和可动锥上升或下降,达到调节排矿口之目的。

◇上升:排矿口减小;下降:排矿口增大。

◆保险装置

◇通过装在皮带轮上的削弱断面的轴销来实现。

◇大块非破碎物体(钢铁件)进入破碎腔,破碎力加大,使轴销被剪断,破碎机停止运转,使机器免遭破坏。


调整装置与保险装置

排矿口调整装置

轴销保险装置


2、液压旋回碎矿机

◆目前国内外普遍采用液压技术生产旋回碎矿机。

◆利用液压技术实现机器的调整和保险作用,具有调整容易,操作方便,安全可靠,易于实现自控等优点。


3、旋回破碎机规格型号

  • PX给矿口宽/排矿口宽

    P-破碎机;X-旋回

  • PX1200/180,指给矿口为1200mm,排矿口为180mm的旋回破碎机。

  • 具体参数详见P76、表3-3-1旋回破碎机定型产品技术规格。


二、中、细碎圆锥碎矿机

◆工作原理与旋回破碎机类似。

◆结构有区别

(1)破碎腔不同

◇旋回:动锥正立,定锥倒立;

◇中、细碎:动、定锥均为缓倾斜的正立圆锥,有平行破碎带。

(2)动锥支承方式不同

◇旋回:悬挂在横梁上;◇中、细碎:支承在球面轴承上。

(3)防尘装置不同

◇旋回:干式; ◇中、细碎:水封防尘

(4)排矿口调整不同

◇旋回:上下移动动锥;◇中、细碎:上下调节定锥


圆锥破碎机结构

圆锥破碎机结构示意图


1、弹簧型圆锥碎矿机

◆利用装在机器周围的弹簧作为保险装置。

◆偏心轴套中,采用尼龙衬套代替青铜衬套。

◆具有耐磨、耐疲劳、寿命长、重量轻、成本低等优点。

◆目前逐渐被液压圆锥碎矿机代替

狮凤山铜矿中碎圆锥


2、液压圆锥碎矿机

◆以底部单缸液压圆锥碎矿机为主。

◆碎矿机的调整装置和保险装置都是通过支承在可动锥体的主轴底部的液压油缸和油压系统来实现的。




3、圆锥碎矿机分类

◆根据破碎平行带的长短,分为标准型(平行带最短)、中间型(平行带居中)、短头型(平行带最长)

圆锥破碎机平行带


圆锥破碎机规格型号

  • 标准型:PYB(P-破碎机;Y-圆锥;B-标准型)

    PYB1200,动锥直径为1200mm的标准型圆锥破碎机。

  • 中间型:PYZ(Z-中间型)

    PYZ1500,动锥直径为1500mm的中间型圆锥破碎机。

  • 短头型:PYD(D-短头型)

    PYD1800,动锥直径为1800mm的短头型圆锥破碎机


6-2

圆锥破碎机工作原理

◆工作原理与旋回破碎机基本相同。


圆锥破碎机工作原理

  • 动锥和定锥组成破碎腔-即工作机构。

  • 动锥以悬挂顶点为轴线成圆锥面旋转,沿周边靠近或离开定锥。

  • 动锥靠近定锥时,处于锥体之间的矿石被破碎;动锥离开定锥时,被破碎的矿石靠自重作用经排矿口排出。

  • 在旋回破碎机中,矿石在破碎腔内受挤压作用而破碎,受弯曲作用而折断。


6-3

圆锥破碎机的用途

--旋回破碎机

◆用于大型选矿厂的粗碎作业

◆可以挤满给矿,无需给矿机

--圆锥破碎机

◆标准型:用于粗碎或中碎

◆中间型:用于中碎或细碎

◆短头型:用于细碎

攀钢密地选矿厂


旋回破碎机与颚式破碎机的比较

◆主要优点

1、破碎腔深度大,生产能力高,单位电耗低

2、工作平稳,振动小,设备基础质量小

3、可以挤满给矿,无需专门给矿机

4、易于启动

5、产品粒度均匀

◆缺点

1、机身高,为颚式破碎机的2~3倍

2、机器重量大,设备投资较高

3、不适宜破碎潮湿和粘性矿石

4、操作、维护复杂


粗碎设备的选择

◆大型选矿厂、特别是铁矿选矿厂通常选用旋回破碎机作为粗碎设备。

◆中、小型选矿厂一般均选用颚式破碎机作为粗碎设备。

◆坑下破碎全部用颚式。


6-4

圆锥破碎机的主要参数

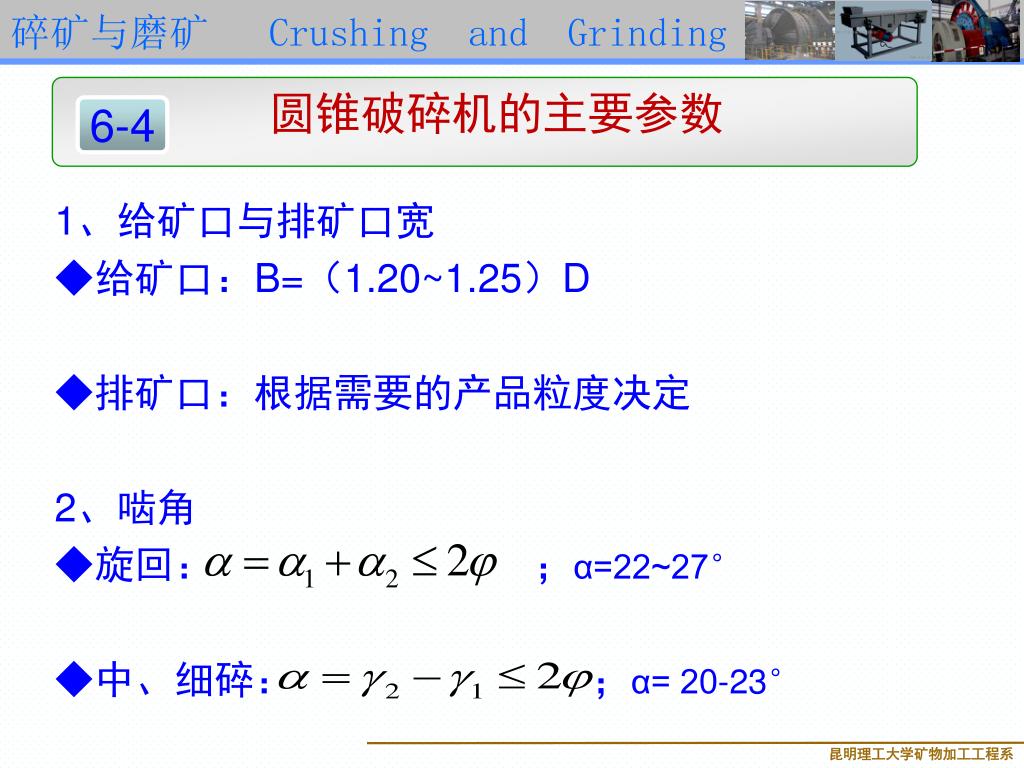

1、给矿口与排矿口宽

◆给矿口:B=(1.20~1.25)D

◆排矿口:根据需要的产品粒度决定

2、啮角

◆旋回: ;α=22~27°

◆中、细碎: ;α= 20-23°


3、平行带长度

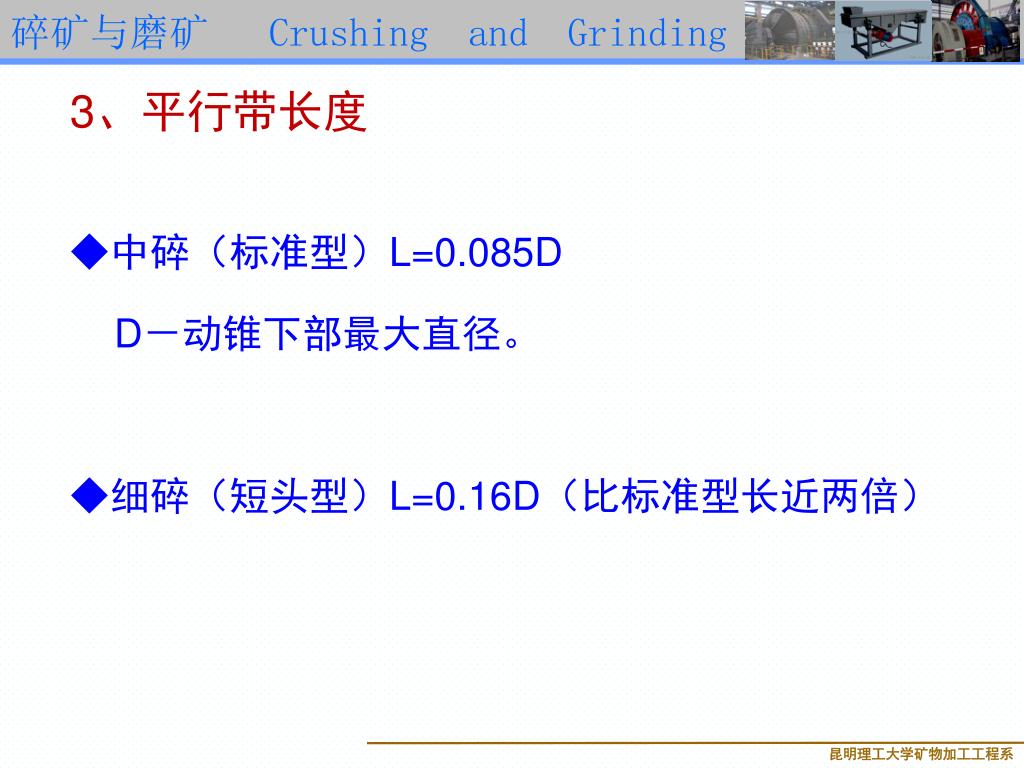

◆中碎(标准型)L=0.085D

D-动锥下部最大直径。

◆细碎(短头型)L=0.16D(比标准型长近两倍)


4、可动锥摆动次数

◆旋回破碎机:

  • 理论公式

    (r---偏心距,㎝)

  • 经验公式 n=160-42B rpm

    (B——给矿口宽度,m)

    ◇经验公式的计算结果与破碎机产品目录的数据接近(P87 表3-3-4)


3-3-4 按公式计算的转数和实际采用的转数

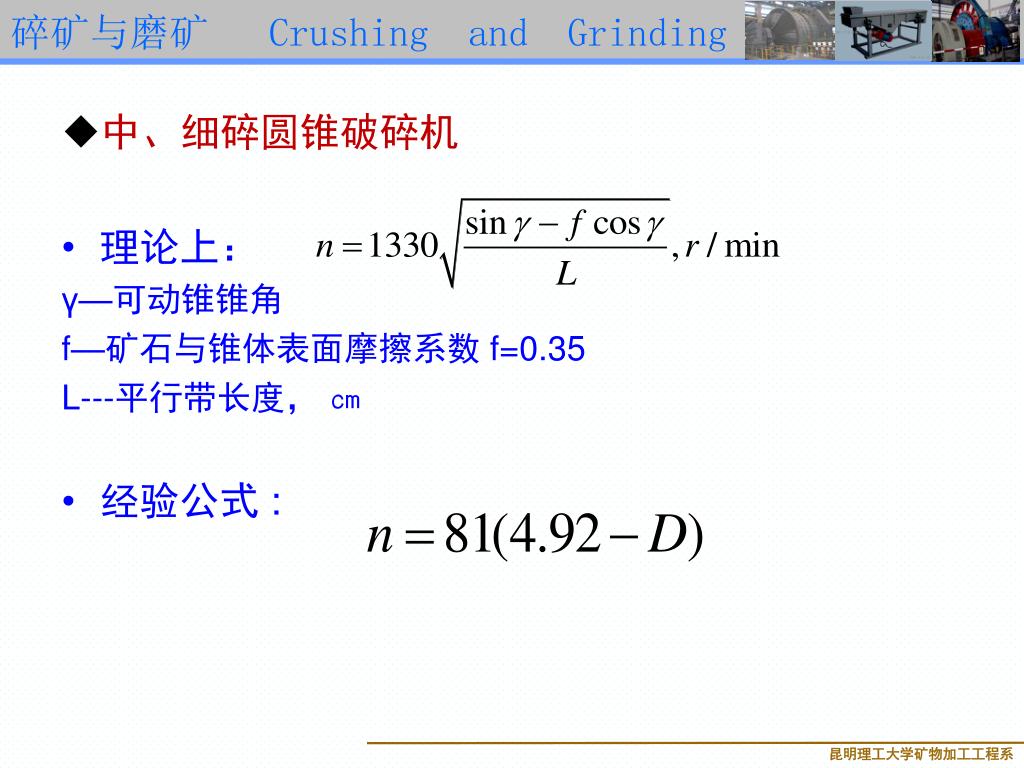

  • 中、细碎圆锥破碎机

  • 理论上:

    γ—可动锥锥角

    f—矿石与锥体表面摩擦系数 f=0.35

    L---平行带长度, ㎝

  • 经验公式 :


3-3-5 中、细弹簧圆锥破碎机的主轴转数(t/min)

理论公式的计算结果与破碎机实际采用的转数比较接近,如图3-3-5所示。(P88)


  • 单缸液压经验公式:

    表3-3-5和3-3-6数据表明,经验公式计算结果与实际产品目录的选用数据相近。

    ( P88 表3-3-6 )


3-3-6 底部单缸液压圆锥破碎机的主轴转数(t/min)


6-5

圆锥破碎机的生产能力和功率

1、生产能力

(1)旋回破碎机

◆ 理论公式:(t/h)

μ---矿石松散系数 μ=0.3~0.7

r---偏心距,m

e---排矿口宽, m

D1---定锥底部直径,m

◆ 经验公式:


2)中、细碎破碎机

◆理论公式 : (t/h)

δ---矿石的容重, t/m3

◆经验公式:Q=K1K2K3Q0=K1K2K3eq0

◆单缸液压圆锥破碎机

(t/h) e—mm


2、电动机功率---全部用经验公式计算

◆旋回破碎机 : N=85D2K (KW)

◆中、细碎圆锥破碎机 : N=50D2(KW)

◆单缸液压圆锥破碎机: N=75D1.7 (KW)


6-6

圆锥破碎机的安装与维护

注意以下几个关键点:

1、设备均需安装在牢固的基础上,用螺钉固定,基础重量大于设备重量2~3倍。

2、安装完毕后,进行空载试车,检查破碎腔、电路、油路、基础等工作正常。

3、载荷试车给矿量由小及大,逐步达到额定量。


6-6

圆锥破碎机的安装与维护

4、运行中严格按操作规程操作。

5、要有足够的备品备件,做计划定期采购(P92 表3-3-12~P95表3-3-14)

6、定期维护: 小修(月); 中修(半年); 大修(一年或几年)。


3-3-13 旋回破碎机工作中的故障及消除方法


续表3-3-13


续表3-3-13


3-3-15 中、细碎圆锥破碎机工作中的故障及消除方法


续表3-3-15


6-7

圆锥碎矿机的发展趋势

1.设备规格大型化

2.全面使用液压调整装置和液压保险装置。

3.滚动轴承代替滑动轴承

4.颚式破碎机与旋回破碎机的结合----颚旋碎矿机。

5.惯性圆锥破碎机。

6.顶部单缸滚动轴承旋回破碎机。

7.多缸液压圆锥破碎机。

8.已由第一代发展到第六代。


圆锥破碎机主要生产厂家

国内主要厂家

◆上海建设路桥机械设备公司

◆中信洛阳重型机器厂(原洛阳矿山机器厂)

◆大华矿山机器厂

◆北方重工集团(沈阳矿山机械厂与沈阳重型机器厂合并组建)

国外主要厂家

◆瑞典山特维克(SANDVIC)矿山机器厂

◆美卓(总部在芬兰)矿山机器厂


本章作业

  • 小论文:圆锥破碎机的发展现状及趋势

    论文要求:题目

    姓名,学号

    摘要

    关键词

    正文

    参考文献

    正文字数不少于3000字。
