Mercek Ve Çeşitleri

1. Mercek Ve Çeşitleri Hazırlayan: FEHMİ ÇABUK Fen ve Teknoloji Öğretmeni

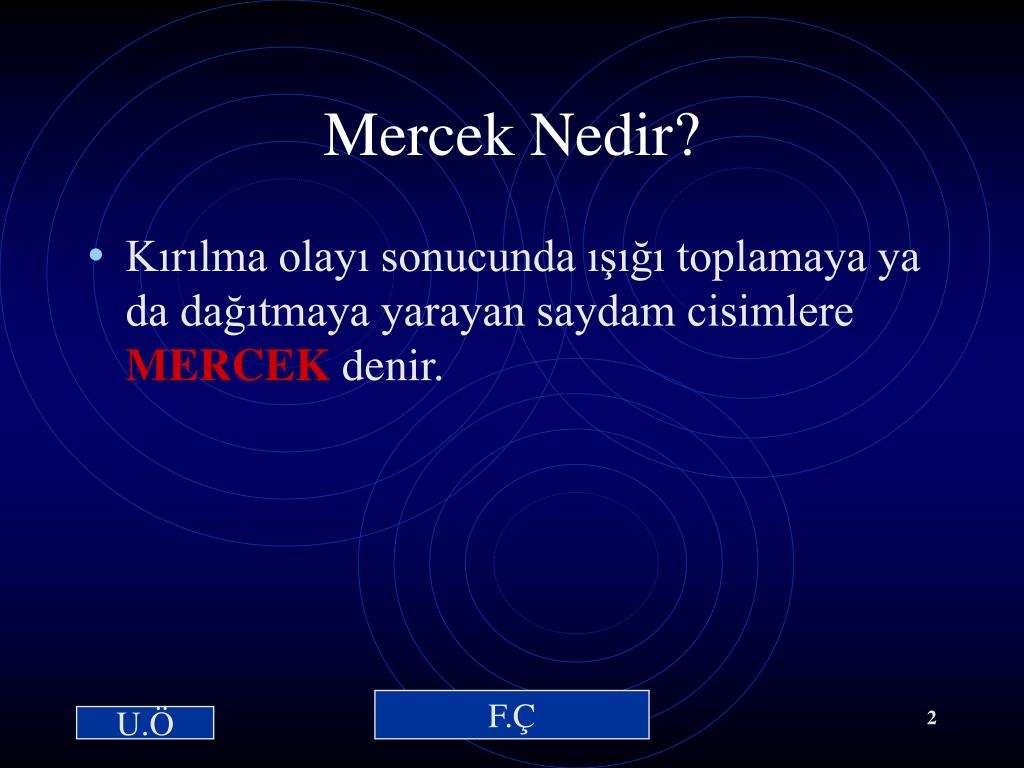

2. Mercek Nedir? • Kırılma olayı sonucunda ışığı toplamaya ya da dağıtmaya yarayan saydam cisimlere MERCEK denir. F.Ç Hazırlayan: SevimUslusoy U.Ö

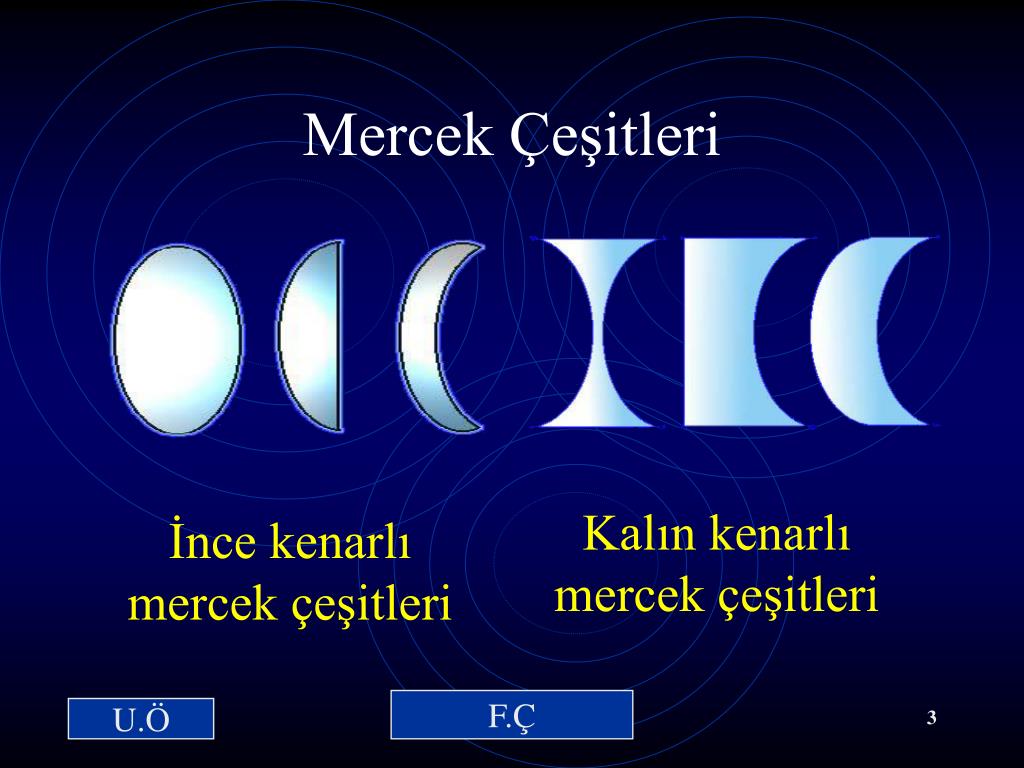

3. Mercek Çeşitleri Kalın kenarlı mercek çeşitleri İnce kenarlı mercek çeşitleri F.Ç U.Ö Hazırlayan: SevimUslusoy

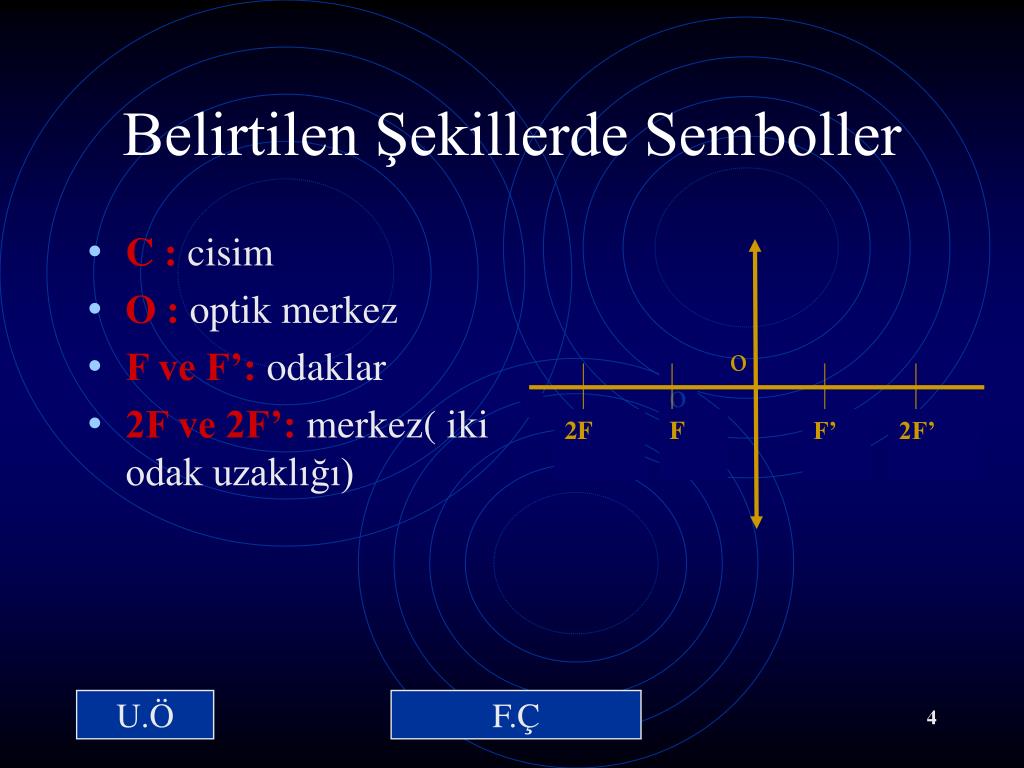

4. o o 2F F F’ 2F’ Belirtilen Şekillerde Semboller • C : cisim • O : optik merkez • F ve F’: odaklar • 2F ve 2F’: merkez( iki odak uzaklığı) U.Ö F.Ç Hazırlayan: SevimUslusoy

5. İnce Kenarlı ( Yakınsak) Mercekler • Üzerine düşen paralel ışık demetini bir noktada toplayan merceklere ince kenarlı mercekler denir. Şeklinde gösterilir. F.Ç U.Ö Hazırlayan: SevimUslusoy

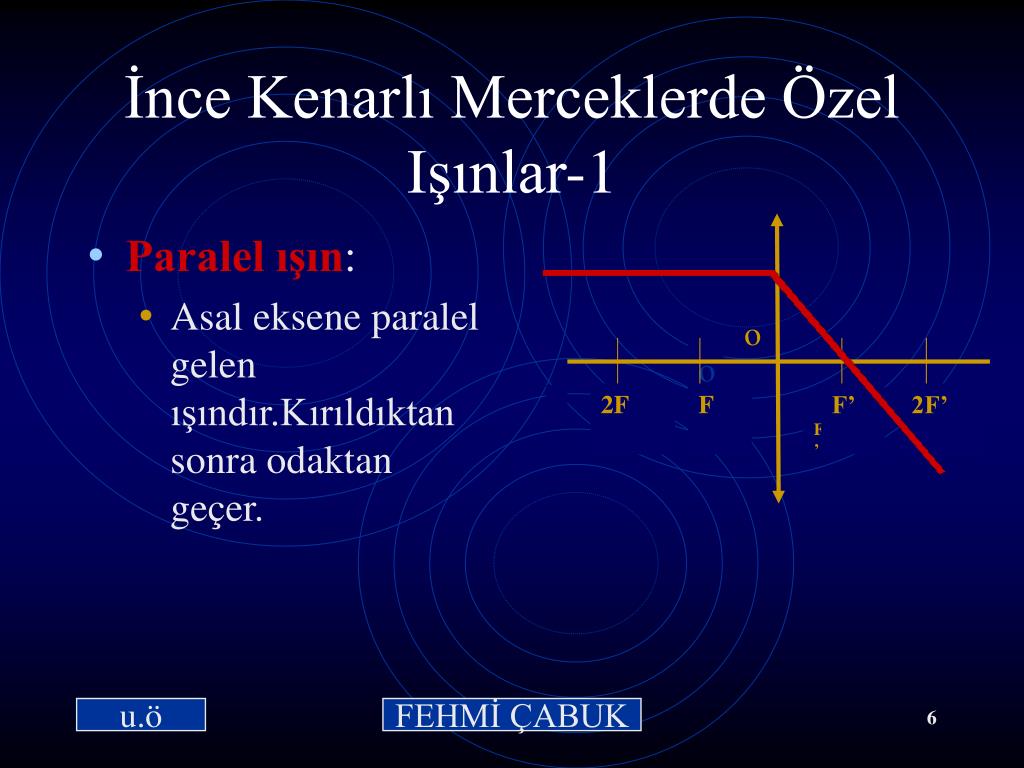

6. o 2F F F’ 2F’ F’ İnce Kenarlı Merceklerde Özel Işınlar-1 • Paralel ışın: • Asal eksene paralel gelen ışındır.Kırıldıktan sonra odaktan geçer. o u.ö FEHMİ ÇABUK Hazırlayan: SevimUslusoy

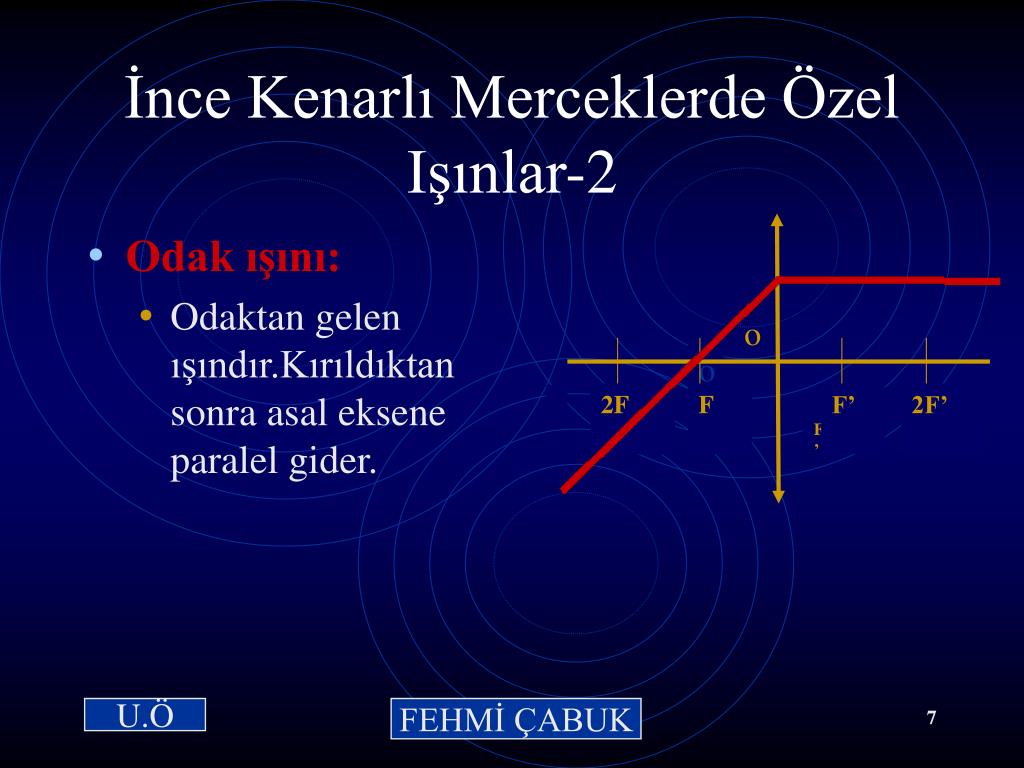

7. o 2F F F’ 2F’ F’ İnce Kenarlı Merceklerde Özel Işınlar-2 • Odak ışını: • Odaktan gelen ışındır.Kırıldıktan sonra asal eksene paralel gider. o U.Ö FEHMİ ÇABUK Hazırlayan: SevimUslusoy

8. o 2F F F’ 2F’ F’ İnce Kenarlı Merceklerde Özel Işınlar-3 • Optik merkez ışını: • Optik merkeze gelen ışındır.Kırılmaya uğramaz. o U.Ö FEHMİ ÇABUK Hazırlayan: SevimUslusoy

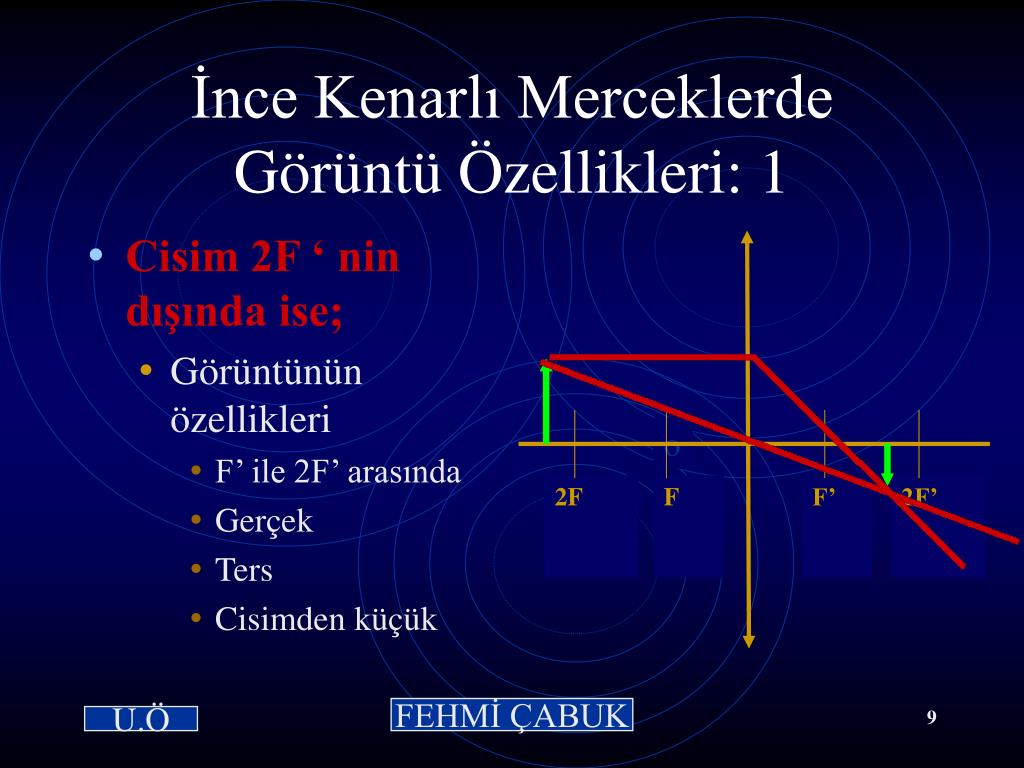

9. İnce Kenarlı Merceklerde Görüntü Özellikleri: 1 • Cisim 2F ‘ nin dışında ise; • Görüntünün özellikleri • F’ ile 2F’ arasında • Gerçek • Ters • Cisimden küçük o 2F F F’ 2F’ FEHMİ ÇABUK Hazırlayan: SevimUslusoy U.Ö

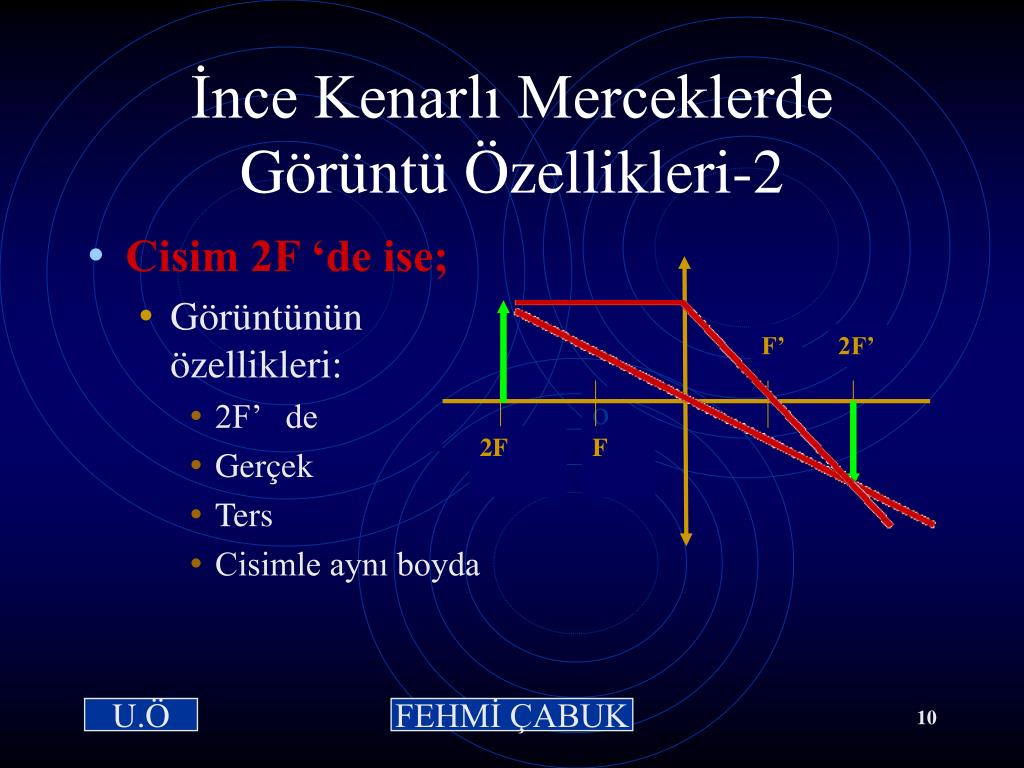

10. İnce Kenarlı Merceklerde Görüntü Özellikleri-2 • Cisim 2F ‘de ise; • Görüntünün özellikleri: • 2F’ de • Gerçek • Ters • Cisimle aynı boyda F’ 2F’ o 2F F U.Ö FEHMİ ÇABUK Hazırlayan: SevimUslusoy

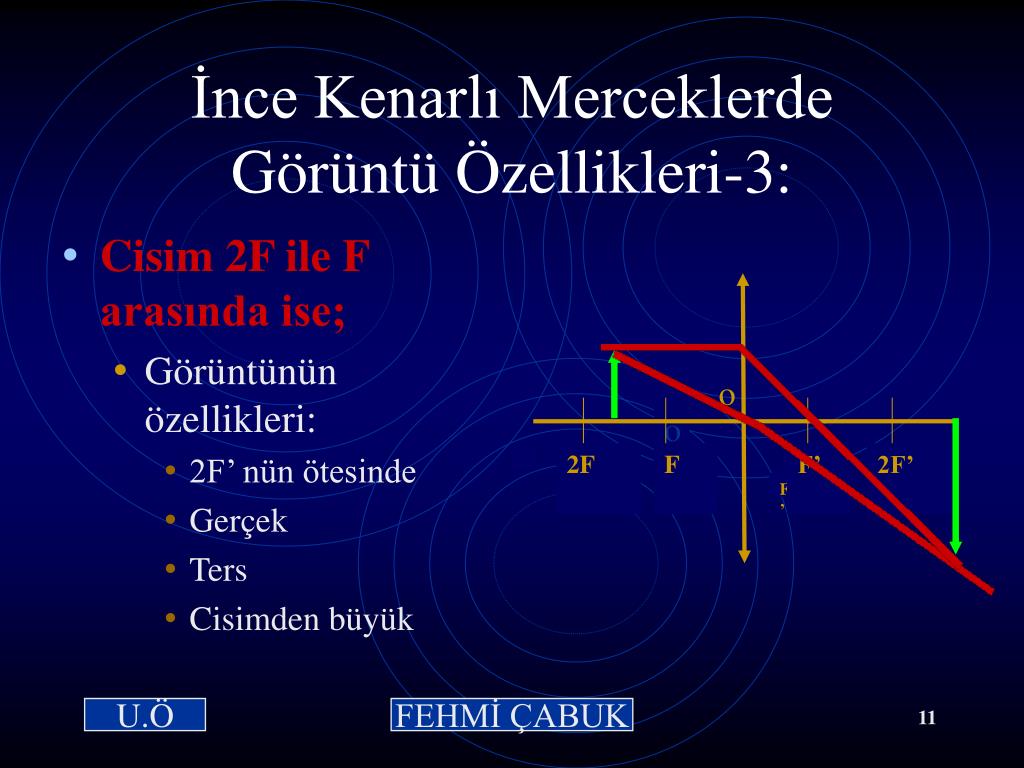

11. o 2F F F’ 2F’ F’ İnce Kenarlı Merceklerde Görüntü Özellikleri-3: • Cisim 2F ile F arasında ise; • Görüntünün özellikleri: • 2F’ nün ötesinde • Gerçek • Ters • Cisimden büyük o U.Ö FEHMİ ÇABUK Hazırlayan: SevimUslusoy

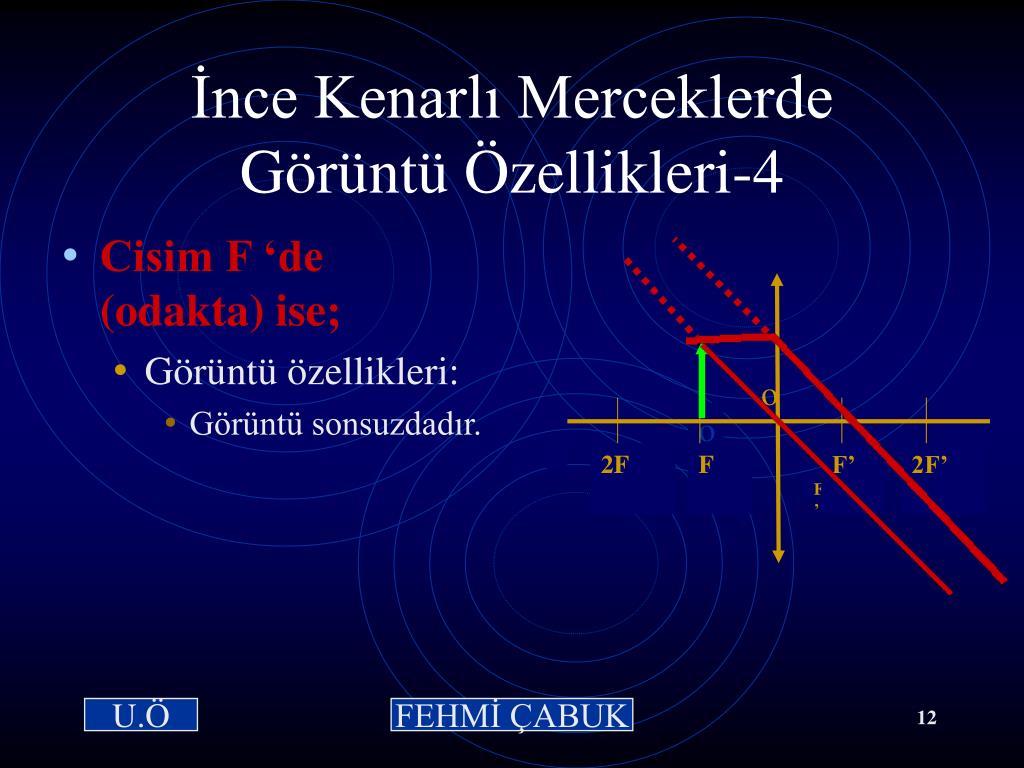

12. o 2F F F’ 2F’ F’ İnce Kenarlı Merceklerde Görüntü Özellikleri-4 • Cisim F ‘de (odakta) ise; • Görüntü özellikleri: • Görüntü sonsuzdadır. o U.Ö FEHMİ ÇABUK Hazırlayan: SevimUslusoy

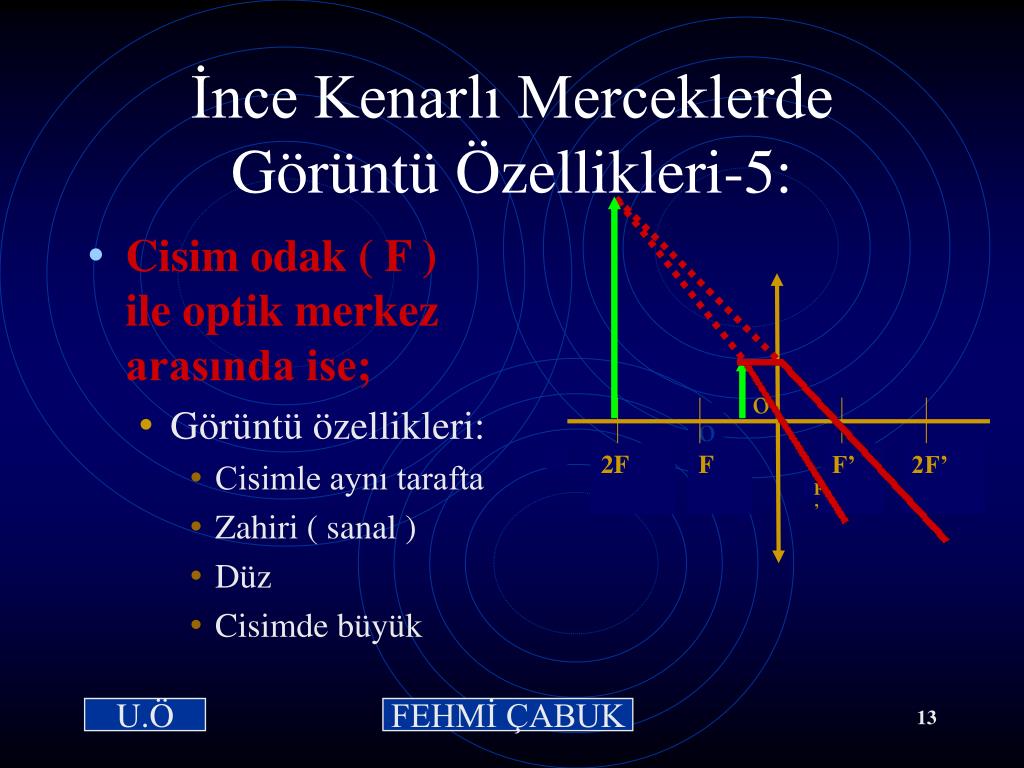

13. o 2F F F’ 2F’ F’ İnce Kenarlı Merceklerde Görüntü Özellikleri-5: • Cisim odak ( F ) ile optik merkez arasında ise; • Görüntü özellikleri: • Cisimle aynı tarafta • Zahiri ( sanal ) • Düz • Cisimde büyük o U.Ö FEHMİ ÇABUK Hazırlayan: SevimUslusoy

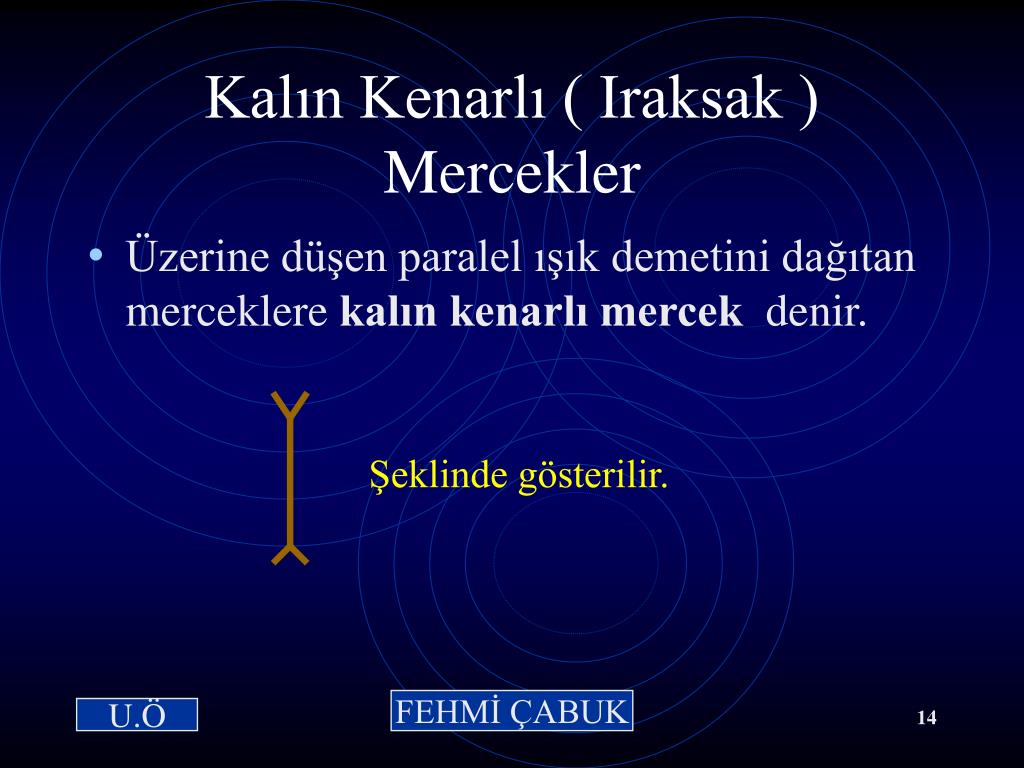

14. Kalın Kenarlı ( Iraksak ) Mercekler • Üzerine düşen paralel ışık demetini dağıtan merceklere kalın kenarlı mercek denir. Şeklinde gösterilir. FEHMİ ÇABUK U.Ö Hazırlayan: SevimUslusoy

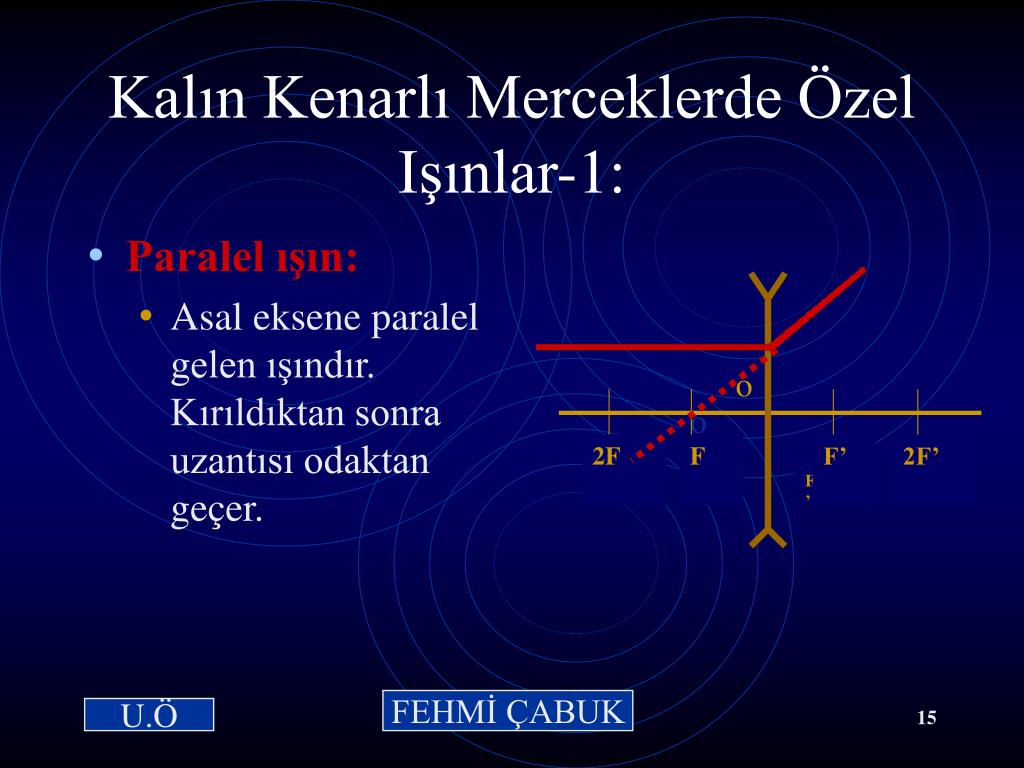

15. o 2F F F’ 2F’ F’ Kalın Kenarlı Merceklerde Özel Işınlar-1: • Paralel ışın: • Asal eksene paralel gelen ışındır. Kırıldıktan sonra uzantısı odaktan geçer. o FEHMİ ÇABUK U.Ö Hazırlayan: SevimUslusoy

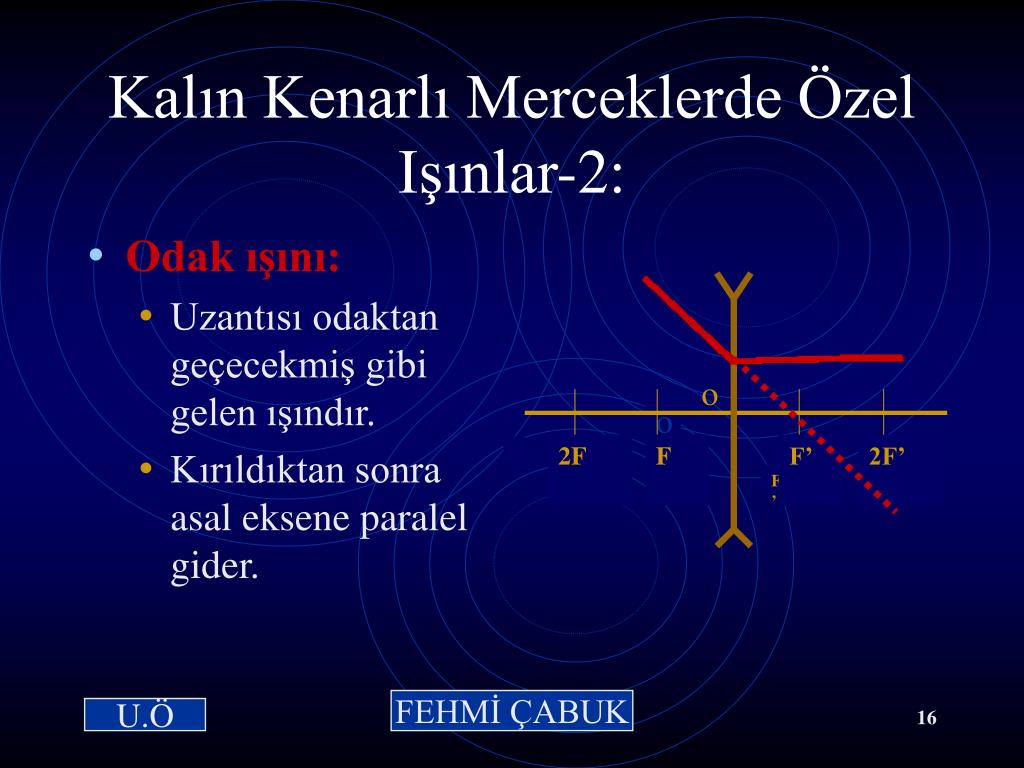

16. o 2F F F’ 2F’ F’ Kalın Kenarlı Merceklerde Özel Işınlar-2: • Odak ışını: • Uzantısı odaktan geçecekmiş gibi gelen ışındır. • Kırıldıktan sonra asal eksene paralel gider. o FEHMİ ÇABUK U.Ö Hazırlayan: SevimUslusoy

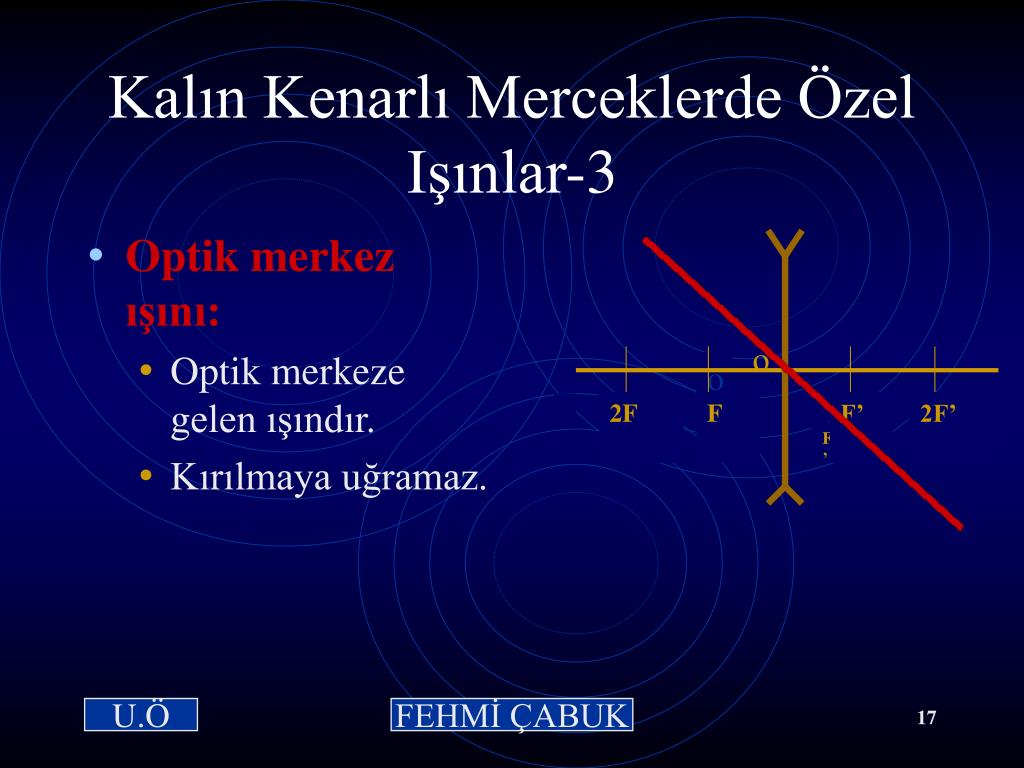

17. o 2F F F’ 2F’ F’ Kalın Kenarlı Merceklerde Özel Işınlar-3 • Optik merkez ışını: • Optik merkeze gelen ışındır. • Kırılmaya uğramaz. o U.Ö FEHMİ ÇABUK Hazırlayan: SevimUslusoy

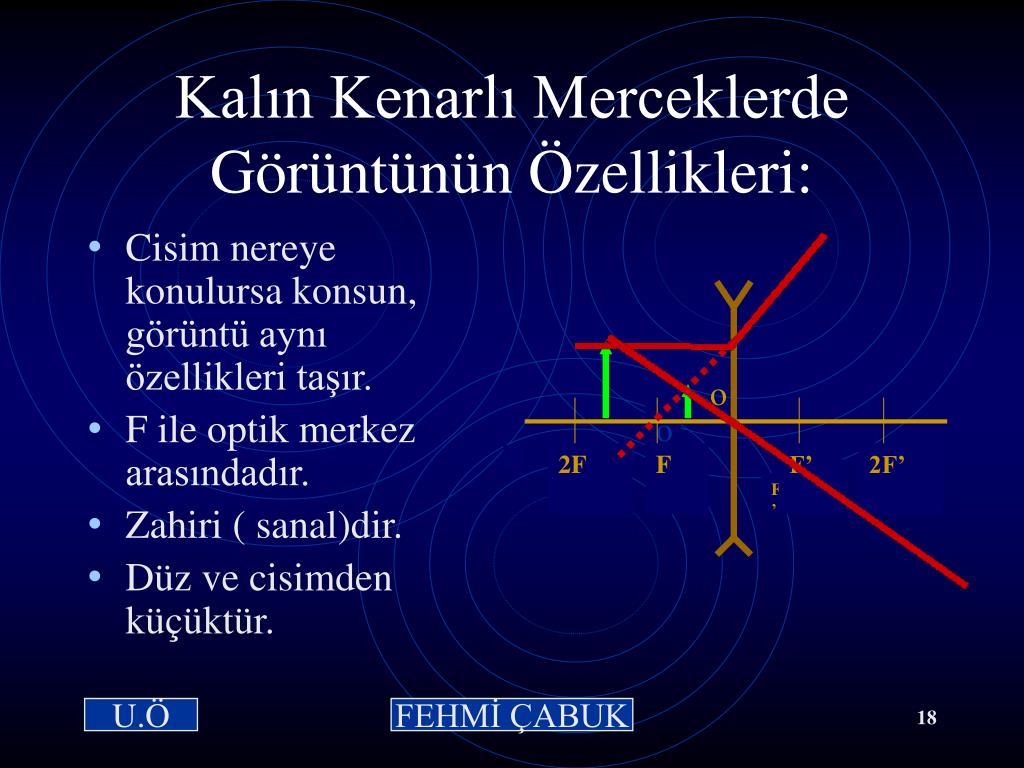

18. o 2F F F’ 2F’ F’ Kalın Kenarlı Merceklerde Görüntünün Özellikleri: • Cisim nereye konulursa konsun, görüntü aynı özellikleri taşır. • F ile optik merkez arasındadır. • Zahiri ( sanal)dir. • Düz ve cisimden küçüktür. o U.Ö FEHMİ ÇABUK Hazırlayan: SevimUslusoy

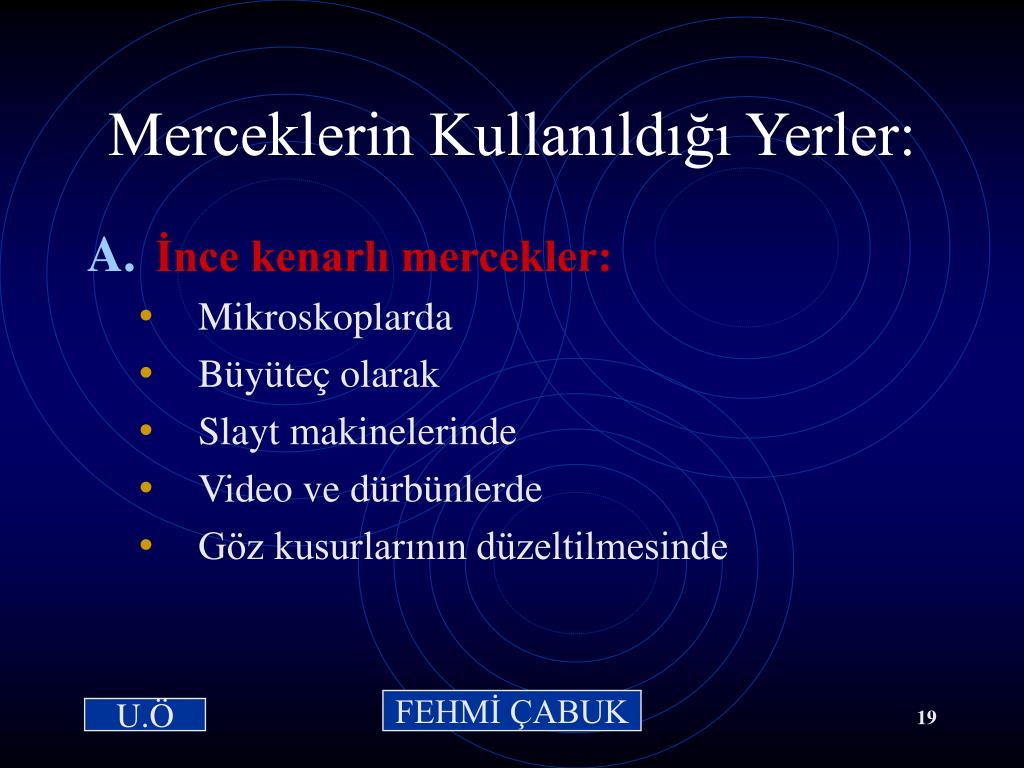

19. Merceklerin Kullanıldığı Yerler: • İnce kenarlı mercekler: • Mikroskoplarda • Büyüteç olarak • Slayt makinelerinde • Video ve dürbünlerde • Göz kusurlarının düzeltilmesinde FEHMİ ÇABUK U.Ö Hazırlayan: SevimUslusoy

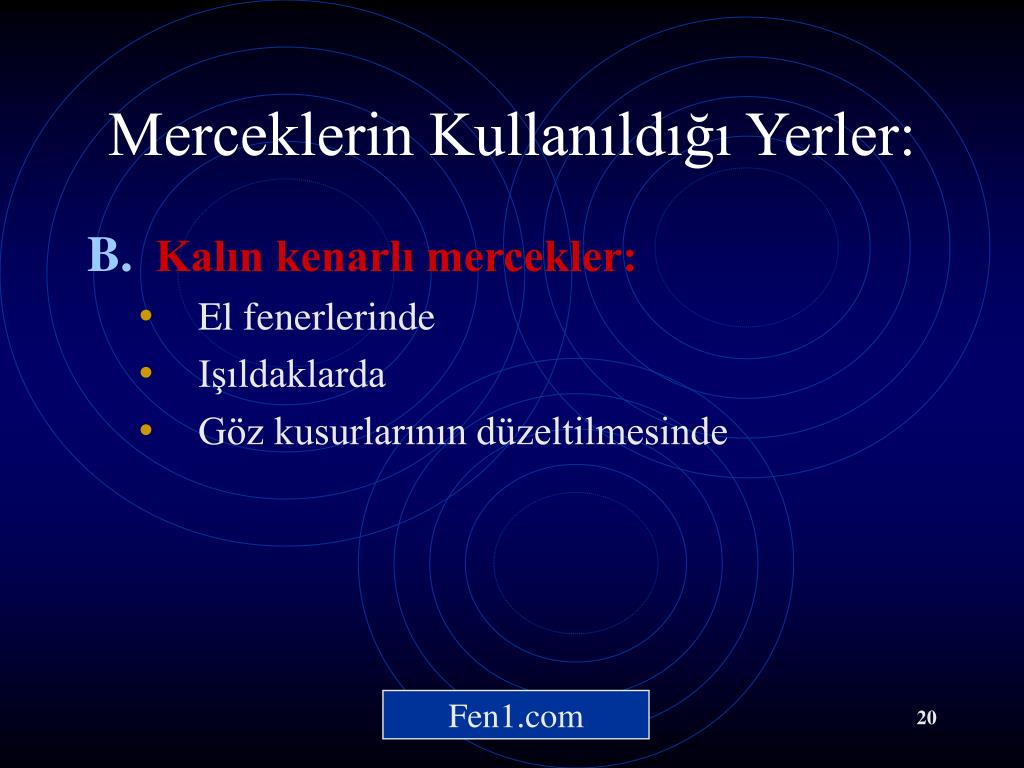

20. Merceklerin Kullanıldığı Yerler: • Kalın kenarlı mercekler: • El fenerlerinde • Işıldaklarda • Göz kusurlarının düzeltilmesinde Fen1.com Hazırlayan: SevimUslusoy
