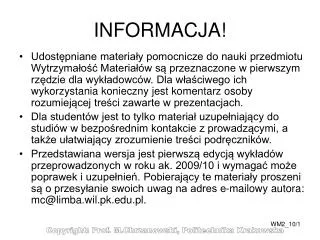

  1. INFORMACJA! • Udostępniane materiały pomocnicze do nauki przedmiotu Wytrzymałość Materiałów są przeznaczone w pierwszym rzędzie dla wykładowców. Dla właściwego ich wykorzystania konieczny jest komentarz osoby rozumiejącej treści zawarte w prezentacjach. • Dla studentów jest to tylko materiał uzupełniający do studiów w bezpośrednim kontakcie z prowadzącymi, a także ułatwiający zrozumienie treści podręczników. • Przedstawiana wersja jest pierwszą edycją wykładów przeprowadzonych w roku ak. 2009/10 i wymagać może poprawek i uzupełnień. Pobierający te materiały proszeni są o przesyłanie swoich uwag na adres e-mailowy autora: mc@limba.wil.pk.edu.pl.

  2. KOMPOZYTY - wprowadzenie

  3. Heraklit z Efezu (540-480 p.n.e.)Ἡράκλειτος ὁ Ἐφέσιος(Herakleitos ho Ephesios) Πάντα ῥεῖ καὶ οὐδὲν μένει panta rhei kai ouden menei wszystko płynie nic nie stoi w miejscu

  4. Tempus fugit, aeternitas manet t - czas

  5. Ciała proste p - obciążenie e - deformacja Ciała stałe Ciecze p0 e p0 e=0 Ciało sztywne Ciecz idealna Euklides, ~ 300 pne Pascal, 1629-1662 p0 e0 p0 e0 Ciało sprężyste Ciecz lepka e0 e=0 Hooke, 1635-1703 Newton, 1643-1727

  6. T - temperatura liczba kropek nad symbolem oznacza rząd pochodnej czasowej danej wielkości

  7. Proste modele reologiczne Połączenie SZEREGOWE HOOKE NEWTON MODEL MAXWELLA HOOKE Połączenie RÓWNOLEGŁE NEWTON MOD. KELVINA

  8. Różniczkowanie po czasie Proste modele reologiczne Połączenie SZEREGOWE HOOKE NEWTON MODEL MAXWELLA HOOKE Połączenie RÓWNOLEGŁE NEWTON MOD. KELVINA

  9. Proste modele reologiczne Model szeregowy MAXWELLA Obciążenie Obciążenie „próba pełzania” „próba relaksacji” Pełzanie ustalone, nieograniczone Relaksacja nieliniowa, całkowita

  10. Proste modele reologiczne Model szeregowy KELVINA Obciążenie Obciążenie „próba pełzania” „próba relaksacji” Pełzanie nieustalone, ograniczone Model nie opisuje relaksacji!

  11. Dwie podstawowe cechy procesu reologicznego to: • Zależność stanu końcowego procesu od historii zmian parametrów stanu • Rozproszenie (dyssypacja) energii – nieodwracalność procesu Obserwowalne makroskopowo efekty reologiczne są wynikiem procesu przemian strukturalnych materiału (mapy Ashby’ego) Mogą one prowadzić nie tylko do trwałej deformacji i czy trwałego spadku naprężeń, ale i do powstawania i rozwoju defektów. Efektem takiego procesu może być zniszczenie konstrukcji zarówno przy dowolnym poziomie naprężeń, jak i przy stosunkowo niewielkich odkształceniach – po upływie dostatecznie długiego okresu eksploatacji. Ale to temat osobnej dziedziny mechaniki – - mechaniki uszkodzeń
