Вологість повітря.

Методи вимірювання вологості повітря


Мета уроку

  • Вивчити:

  • 1) що таке вологість повітря;

  • 2) вплив вологості повітря на життєдіяльність людини;

  • фізичні величини, що характеризують

  • вологість повітря;

  • 4) прилади для вимірювання вологості

  • повітря;

  • врахування вологості в професійній діяльності


Вологість - показник вмісту води у фізичних тілах

Вологість повітря – це показник вмісту водяної пари в повітрі

Звідки волога в повітрі ?

Чи має значення вологість у вашій професійній діяльності ?

Який вплив вологості повітря на здоров’я людини?

Який склад атмосферного повітря ?

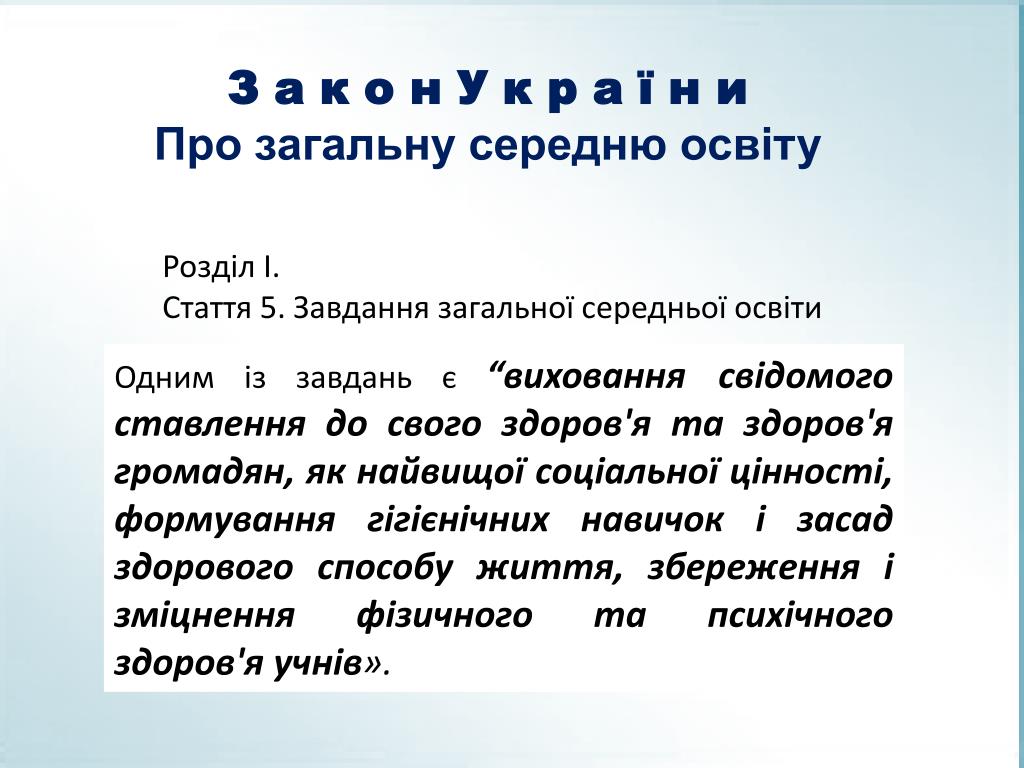

З а к о н У к р а ї н и у фізичних тілах

Про загальну середню освіту

Розділ I.

Стаття 5. Завдання загальної середньої освіти

Одним із завдань є “виховання свідомого ставлення до свого здоров'я та здоров'я громадян, як найвищої соціальної цінності, формування гігієнічних навичок і засад здорового способу життя, збереження і зміцнення фізичного та психічного здоров'я учнів».


Абсолютною вологістю повітря у фізичних тілах   називається величина, яка визначається густиною водяної пари що міститься в повітрі (або її парціальним тиском)

або так як

- парціальний тиск (пружність)

Максимальна вологість повітря – кількість водяної пари, що міститься в одиниці об’єму повітря в стані насичення при даній температурі (густина насиченої водяної пари)

Див. підручник ст.214, таблиця 3

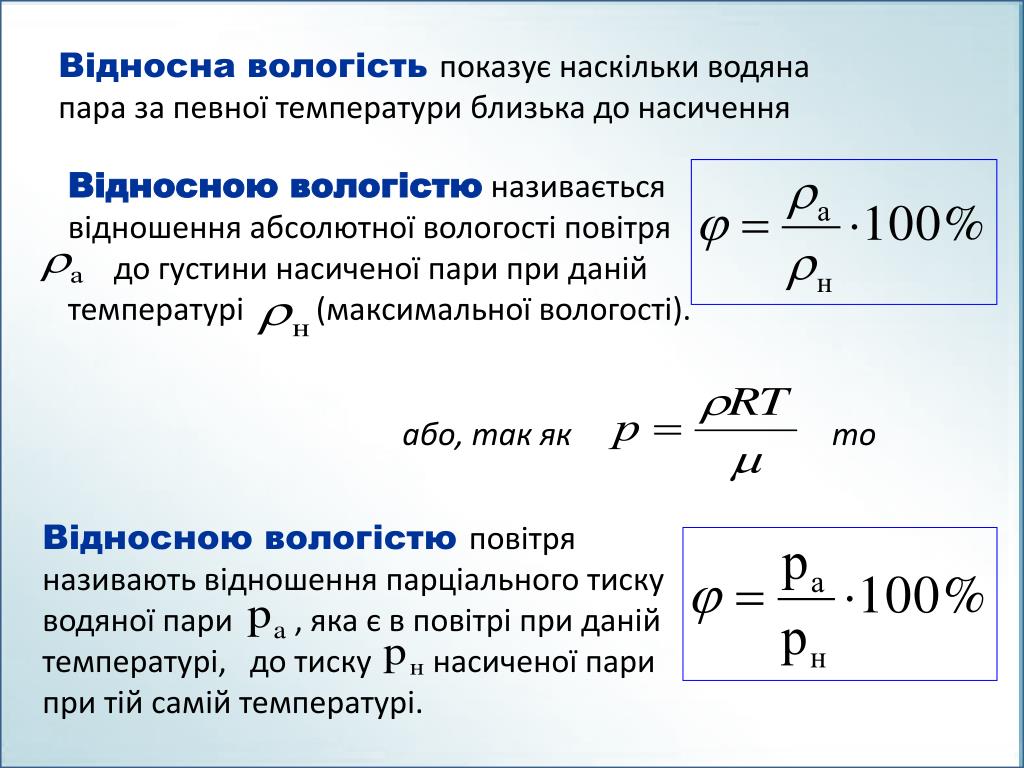

Відносна вологість у фізичних тілах показує наскільки водяна пара за певної температури близька до насичення

Відносною вологістю називається

відношення абсолютної вологості повітря

до густини насиченої пари при даній

температурі (максимальної вологості).

або, так як то

Відносною вологістю повітря називають відношення парціального тиску водяної пари , яка є в повітрі при даній температурі, до тиску насиченої пари при тій самій температурі.


Точка роси у фізичних тілах

р~ Т

З підвищенням температури φ зменшується

З пониженням температури φ збільшується

Температуру topпри якій повітря в процесі охолодження стає

насиченим водяною парою, називають точкою роси

при topра  =  рн

Знаючи точку роси за таблицями можна знайти абсолютну вологість повітря


Задача у фізичних тілах .Температура повітря t= 20 оС, точка роси

tp = 16 оС. Знайти абсолютну і відносну вологість

повітря.

Алгоритм розв’язування задачі:

Підручник, ст. 214, таблиця 3

tp

t


t у фізичних тілах p =16 oCρа(16 oC) =13,6 г/м3

t = 20oC ρн(20 oC))= 17,3 г/м3

ρа -? φ - ?


Вимірювання вологості повітря у фізичних тілах

Психрометричний метод визначення вологості базується на тому, що психрометрична різниця залежить від вологості повітря.

Психрометри призначені для вимірювання вологості в складських приміщеннях, кімнатах, тепличних господарствах, птахофабриках.

Психрометр


  • Якоює вологість повітря, якщо психрометрична різниця ?


Вимірювання вологості повітря різницею судити про

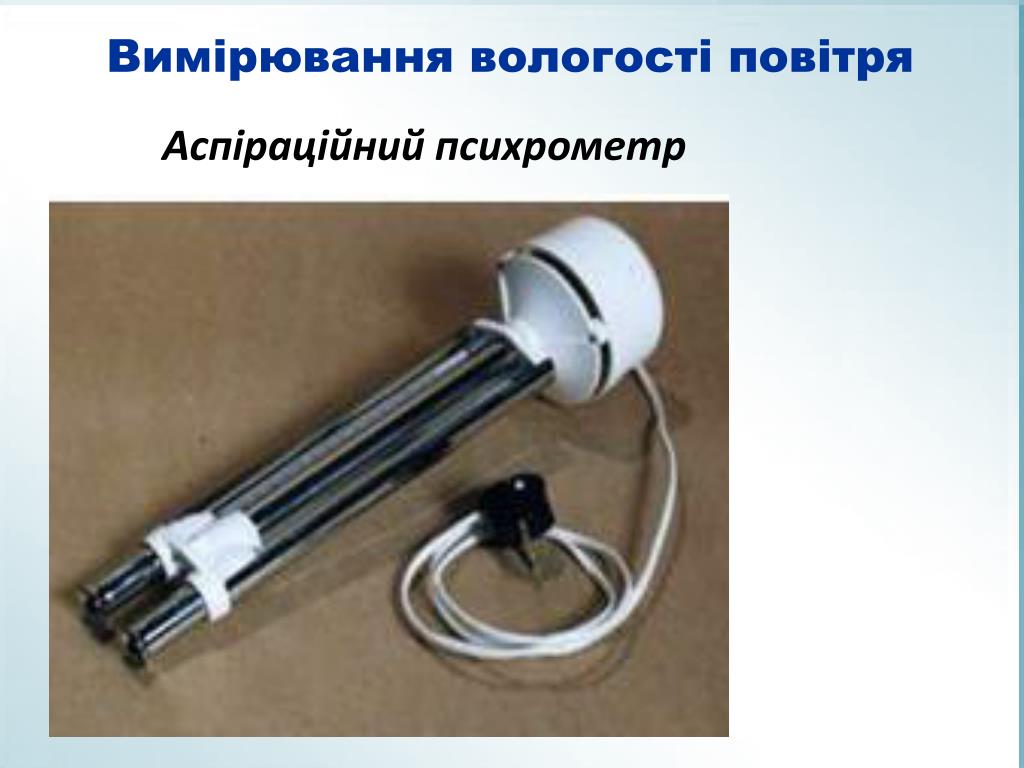

Аспіраційний психрометр


Вимірювання вологості повітря різницею судити про

Волосяний гігрометр


Вимірювання вологості повітря різницею судити про

Плівковий гігрометр

Плівковий Г. має чутливий елемент з органічної плівки, яка розтягується при підвищенні вологості і стискується при пониженні. Зміна положення центру плівкової мембрани 1 передається стрілці 2 . Волосяний і плівковий Г. в зимовий час є основними приладами для вимірювання вологості повітря.


Вимірювання вологості повітря різницею судити про

Конденсаційний гігрометр

визначає точку роси по температурі охолоджуваного металевого люстерка у момент появи на нім слідів води, що конденсується з навколишнього повітря


Вимірювання вологості повітря різницею судити про

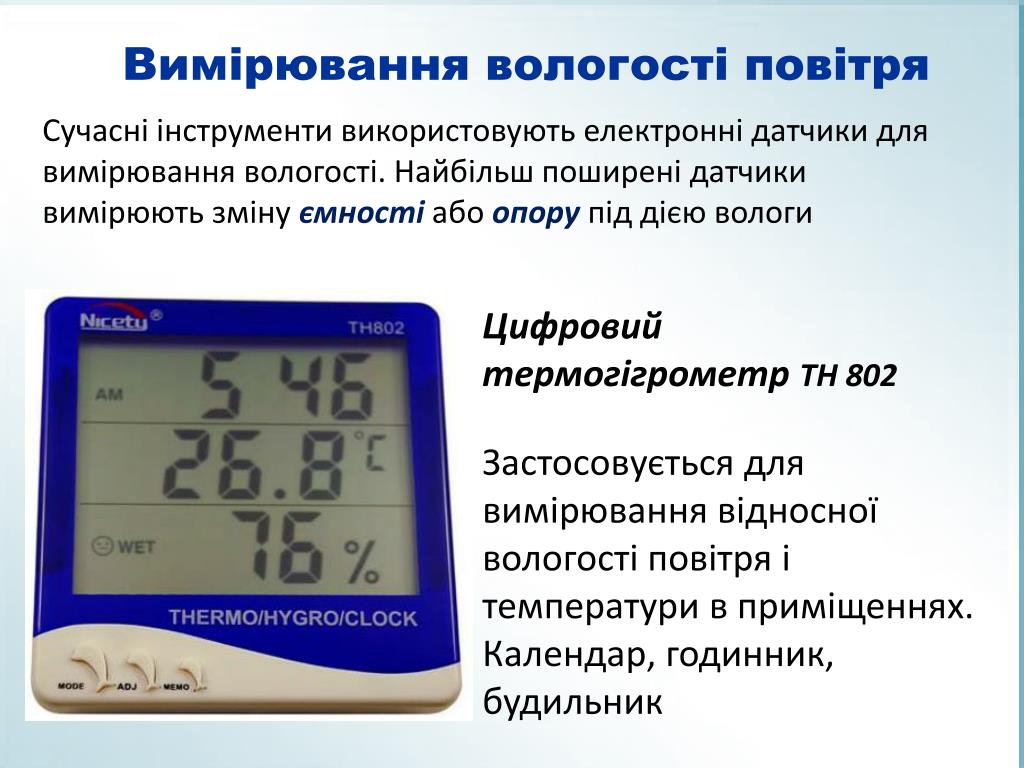

Сучасні інструменти використовують електронні датчики для вимірювання вологості. Найбільш поширені датчики вимірюють зміну ємності або опорупід дією вологи

Цифровий

термогігрометр ТН 802

Застосовується для вимірювання відносної вологості повітря і температури в приміщеннях. Календар, годинник, будильник


Вимірювання вологості повітря різницею судити про

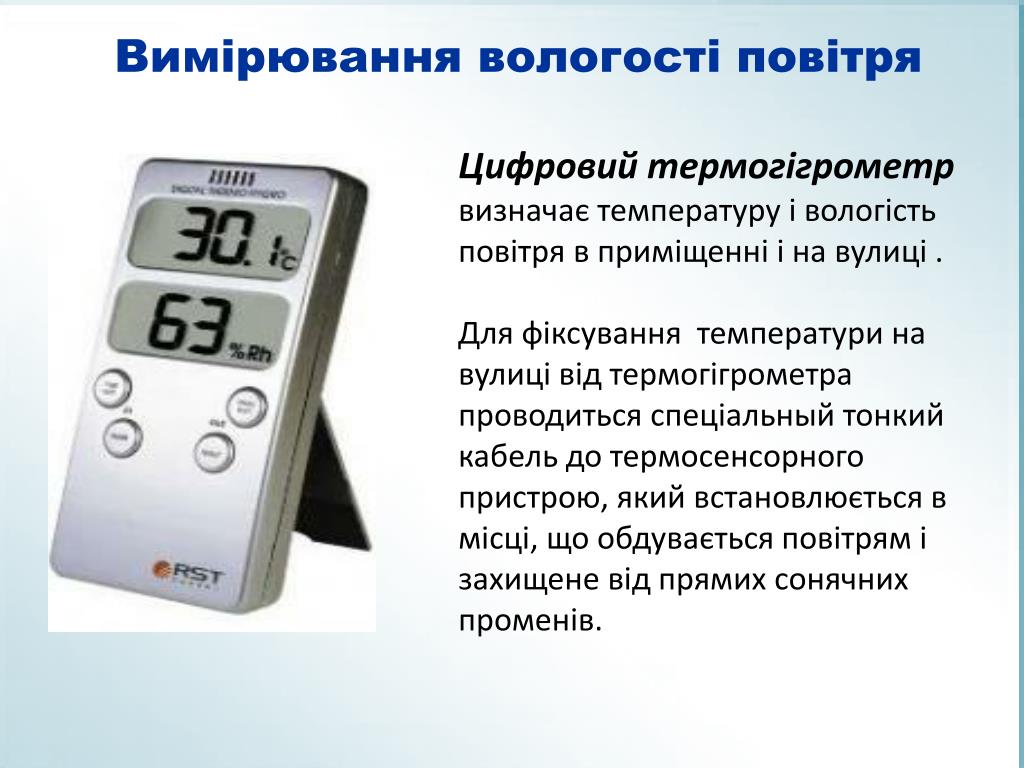

Цифровий термогігрометр

визначає температуру і вологість повітря в приміщенні і на вулиці .

Для фіксування температури на вулиці від термогігрометра проводиться спеціальный тонкий кабель до термосенсорного пристрою, який встановлюється в місці, що обдувається повітрям і захищене від прямих сонячних променів.


Вологість – це міра насиченості речовини водою. Часто саме від цього параметру залежить якість продукції.


Вологомір «SuperPoint» речовини водою. Часто саме від цього параметру залежить якість продукції.

  • Вологоміри - незамінні для тих галузей промисловості, де необхідно контролювати вологість. Вони використовуються:

  • при проведенні будівельних

  • оздоблювальних робіт;

  • на деревообробних заводах

  • при контролі ступеня

  • просушування деревини;

  • на меблевих фабриках при

  • зборці меблів;

  • при просушуванні зерна на

  • елеваторах і т.д.

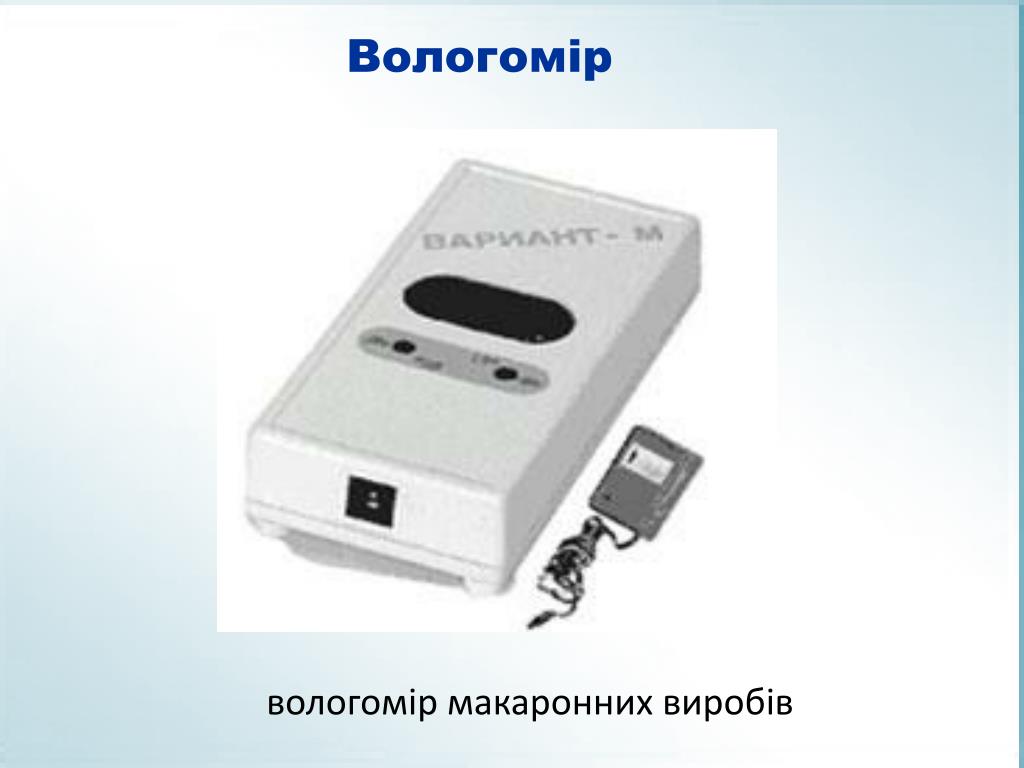

Вологомір речовини водою. Часто саме від цього параметру залежить якість продукції.

вологомір макаронних виробів


Харчова промисловість речовини водою. Часто саме від цього параметру залежить якість продукції.

Вологість впливає на поживну цінність харчових продуктів, а також на терміни та умови зберігання, вона є важливим показником в оцінці їхньої якості.


Показники оптимальної вологості для людей та оточення:


Щоб боротися з надмірно сухим повітрям в житлових і громадських приміщеннях, використовують зволожувачі повітря.

Побутовий зволожувач повітря «Nano-care» (Японія), забезпечує шкіру людини вологою на нано рівні


Вологість і безпека життєдіяльності

У вологих приміщеннях (підвали, гаражі, приміщення з бетонними підлогами) необхідно використовувати вологозахищені розетки і світильники. Їх можна підключати тільки через розділові трансформатори.

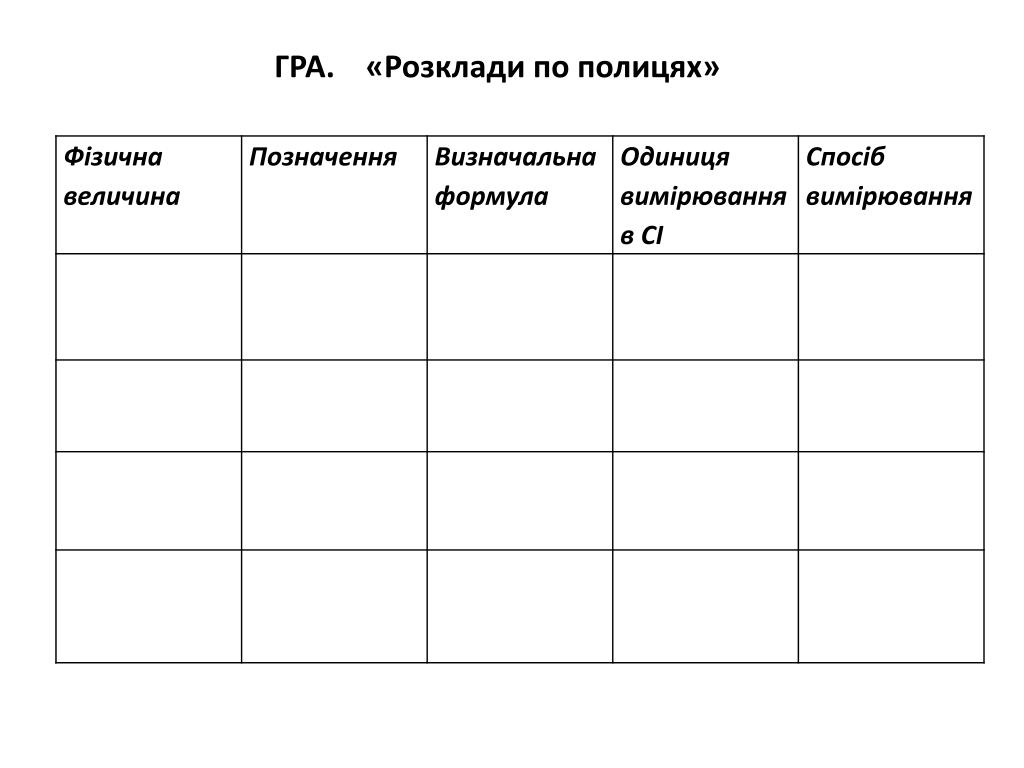

ГРА. «Розклади по полицях» життєдіяльності


Гра життєдіяльності“Розклади по полицях” - перевір себе

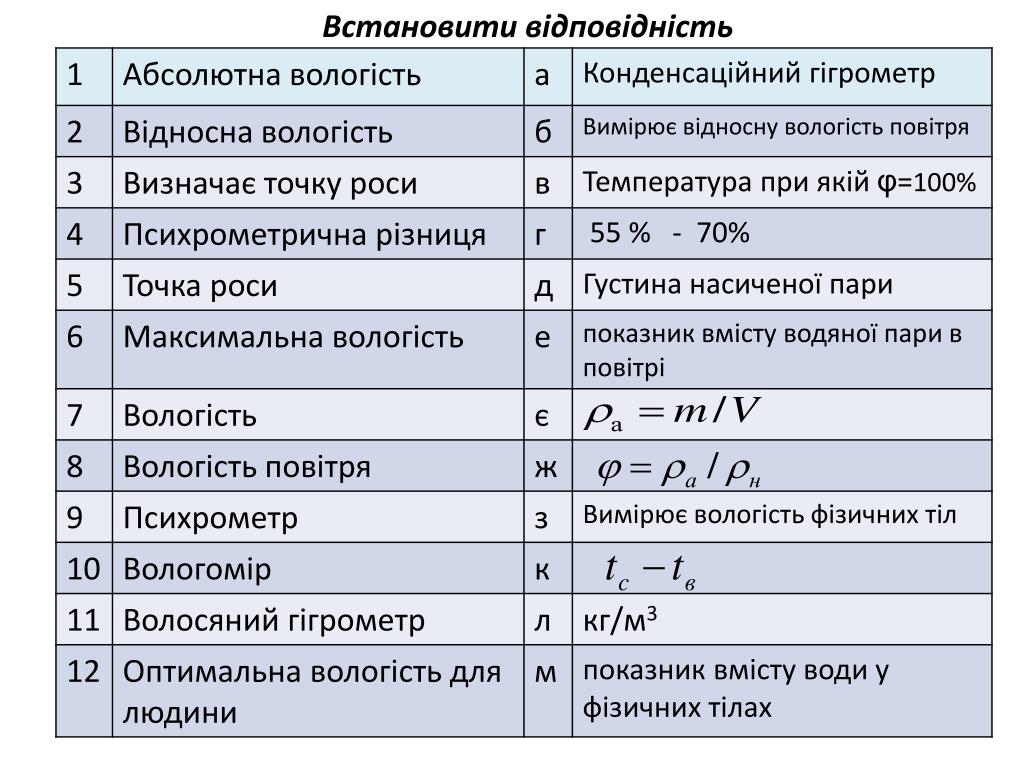

Встановити відповідність життєдіяльності

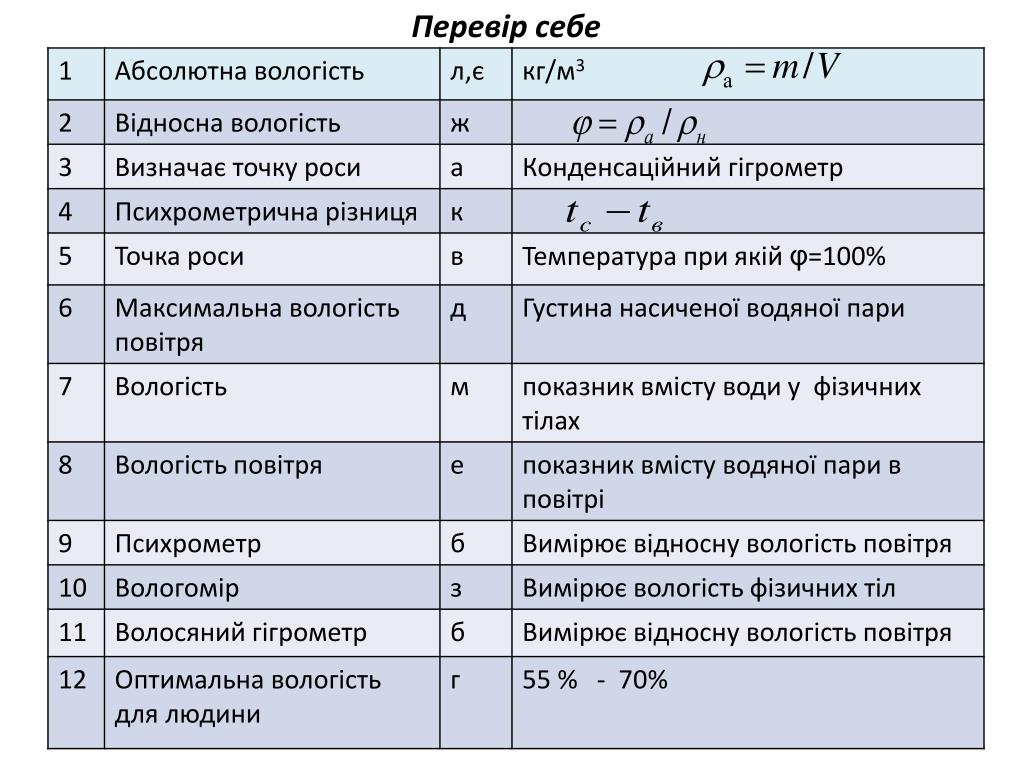

Перевір себе життєдіяльності

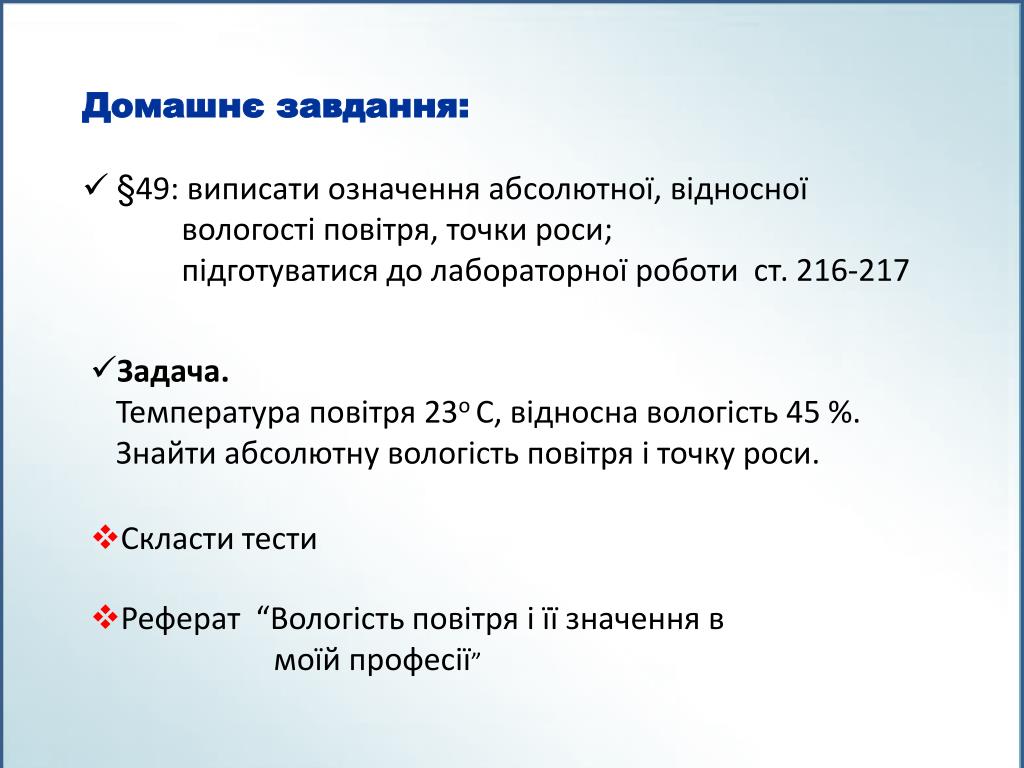

  • Домашнє завдання: життєдіяльності

  • §49: виписати означення абсолютної, відносної

  • вологості повітря, точки роси;

  • підготуватися до лабораторної роботи ст. 216-217

  • Задача.

  • Температура повітря 23о С, відносна вологість 45 %.

  • Знайти абсолютну вологість повітря і точку роси.

  • Скласти тести

  • Реферат “Вологість повітря і її значення в

  • моїй професії”
