Presentation Transcript


Simple gateway control protocol sgcp

Simple Gateway Control Protocol(SGCP)


Motivaci n

Motivación

  • Protocolos actuales y Principios de Diseño

  • Retos para los proveedores de Servicio

Control de Congestión y Tráfico Multimedia

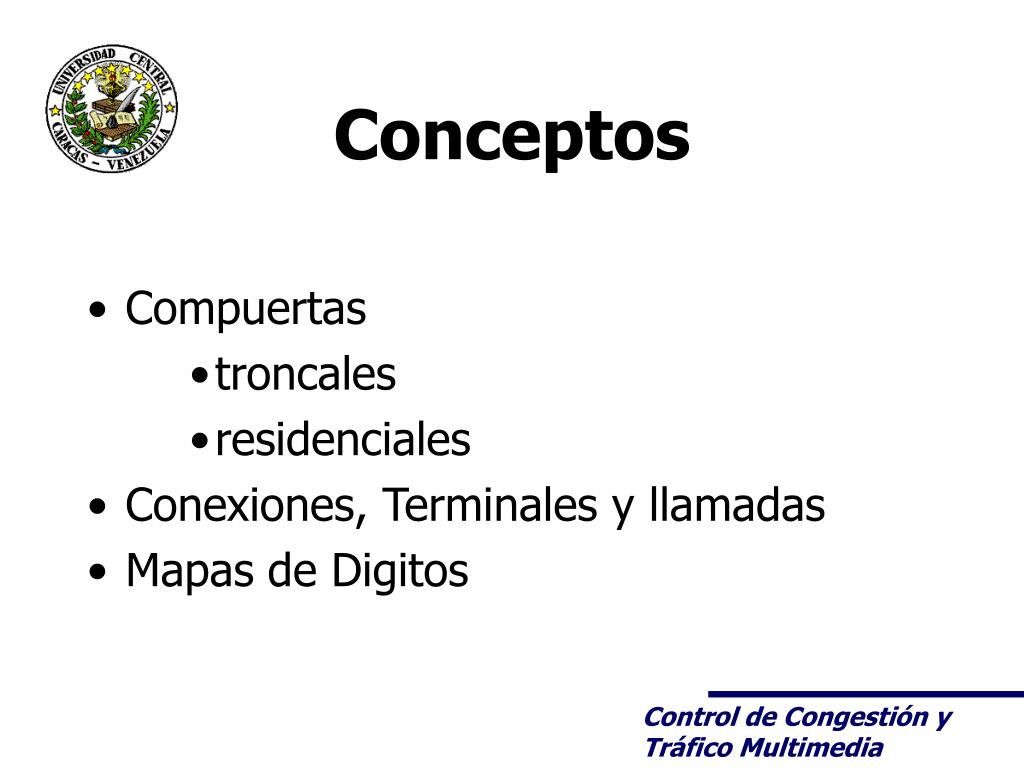

Conceptos

Conceptos

  • Compuertas

    • troncales

    • residenciales

  • Conexiones, Terminales y llamadas

  • Mapas de Digitos


  • Qu es sgcp

    ¿Qué es SGCP?

    • Describe un protocolo maestro/esclavo

    • Protocolo Simple basado en UDP para gestionar

      • Terminales

      • Conexiones

  • La Descripcion de las conexiones se basan en SDP

  • Control de Terminales

    • Transición de conexión, Entrada DTMF, tonos, chequeo de continuidad, etc.

  • Control de Conexion

    • Crear, Modificar, Borrar


  • Filosof a de dise o

    Filosofía de Diseño

    • Los Servicios provienen del Agente de llamada Inteligente

    • Soporte de Multimedia

    • Relación Maestro/Esclavo entre CA y los terminales

    • Introducir nuevos servicios no implica actualizar ó cambiar el terminal


    Arquitectura tgw

    SS7/ISUP

    SS7/ISUP

    SGCP/UDP

    CO

    CO

    RTP

    Arquitectura (TGW)

    El Agente de llamada implementa el estándar SS7/ISUP. Utiliza SGCP para “remote control” de las compuertas (gateways).

    Call

    agent

    STP

    STP

    IP Network

    TGW

    TGW

    TGW


    Arquitectura rgw

    SS7/ISUP

    SGCP/UDP

    CO

    RTP

    Arquitectura (RGW)

    El call intelligence esta centralizado en un call agent, no en una compuerta troncal ó en una compuerta residencial (RGW).

    Call

    agent

    STP

    IP Network

    TGW

    RGW


    Simple gateway control protocol sgcp

    SGCP/UDP

    RTP

    Arquitectura (RGW)

    El call intelligence esta centralizado en un call agent, y no en alguna compuerta residencial

    Call

    agent

    RGW

    IP Network

    RGW


    Arquitectura h 323 sip

    SS7/ISUP

    H.323/SIP

    SGCP/UDP

    RTP

    CO

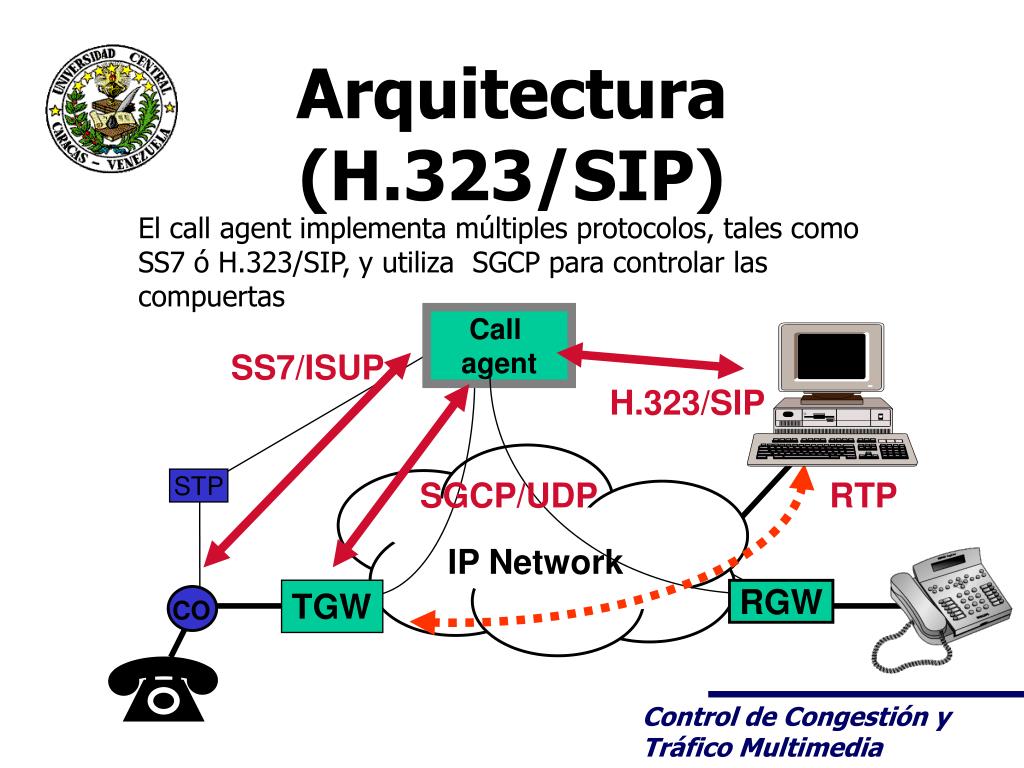

    Arquitectura (H.323/SIP)

    El call agent implementa múltiples protocolos, tales como SS7 ó H.323/SIP, y utiliza SGCP para controlar las compuertas

    Call

    agent

    STP

    IP Network

    TGW

    RGW


    Protocolo

    Protocolo

    • Es un protocolo basado en Transacciones

    • Existen cinco tipos de comando:

      • CreateConnection

      • ModifyConnection

      • DeleteConnection

      • NotificationRequest

      • Notify

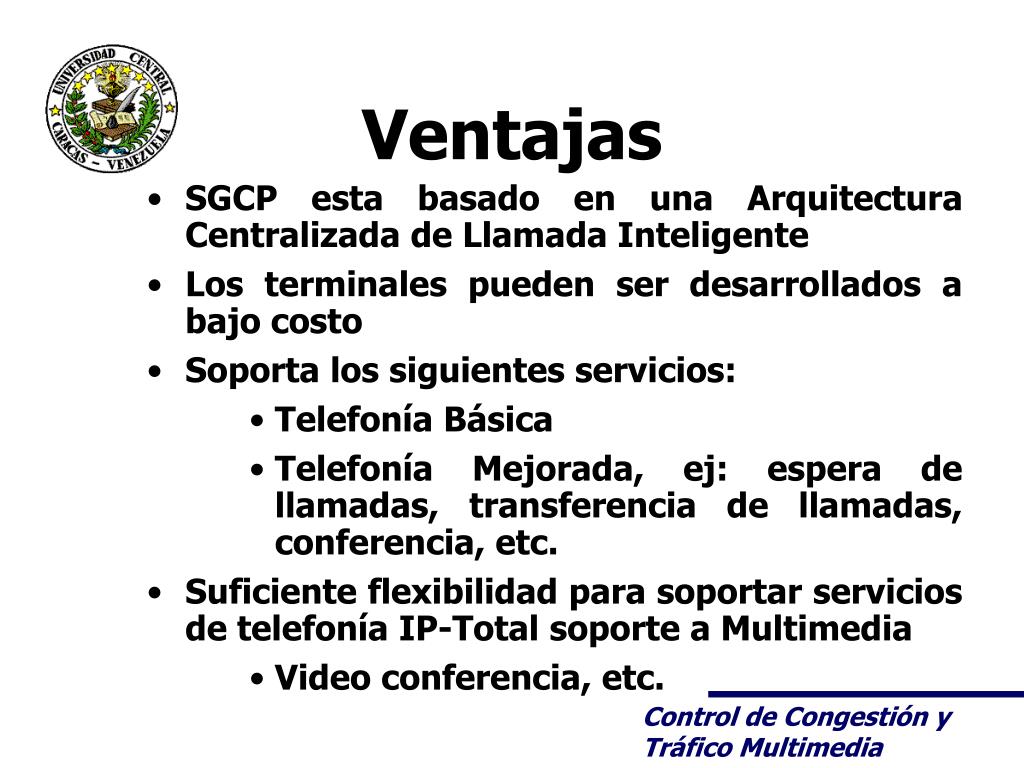

    Ventajas

    Ventajas

    • SGCP esta basado en una Arquitectura Centralizada de Llamada Inteligente

    • Los terminales pueden ser desarrollados a bajo costo

    • Soporta los siguientes servicios:

      • Telefonía Básica

      • Telefonía Mejorada, ej: espera de llamadas, transferencia de llamadas, conferencia, etc.

  • Suficiente flexibilidad para soportar servicios de telefonía IP-Total soporte a Multimedia

    • Video conferencia, etc.


  • Desventajas

    Desventajas

    • La Centralización de la Llamada Inteligentes es critica para el sistema ej: si los Agentes de Llamada no estan disponibles, el servicio no estará disponible

    • No hay un modelo de PC completamente autónomo

    • Requiere un bajo retardo y baja pérdida en la red para una mejora óptima
